ZT-S4改硬键关机+永久背光

发表于：2020-12-2 23:33:15 5141
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 4000字
型号或关键字: ZT-S4

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 1419633284 于 2020-12-3 00:51 编辑

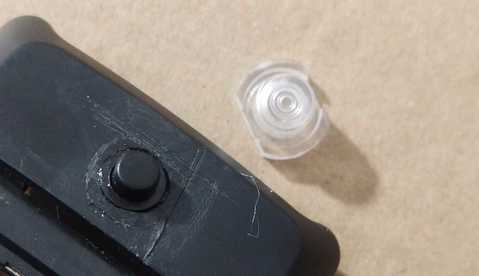

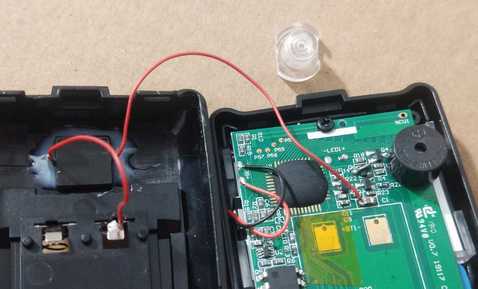

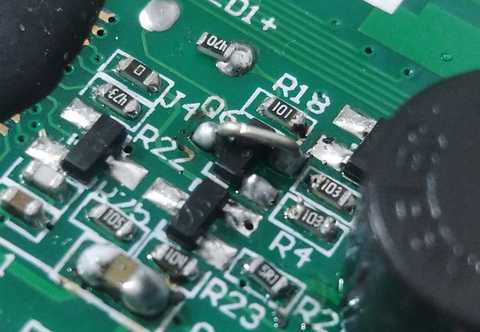

本来想改永久背光的，直接短接Q6三极管后，发现仪表关机后背光还一直亮着，所以只能加入硬键关机电路，顺便也解决了误触关机键会有0.4mA的待机电流问题
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

1419633284 楼主     数字探长 2020-12-2 23:59:43

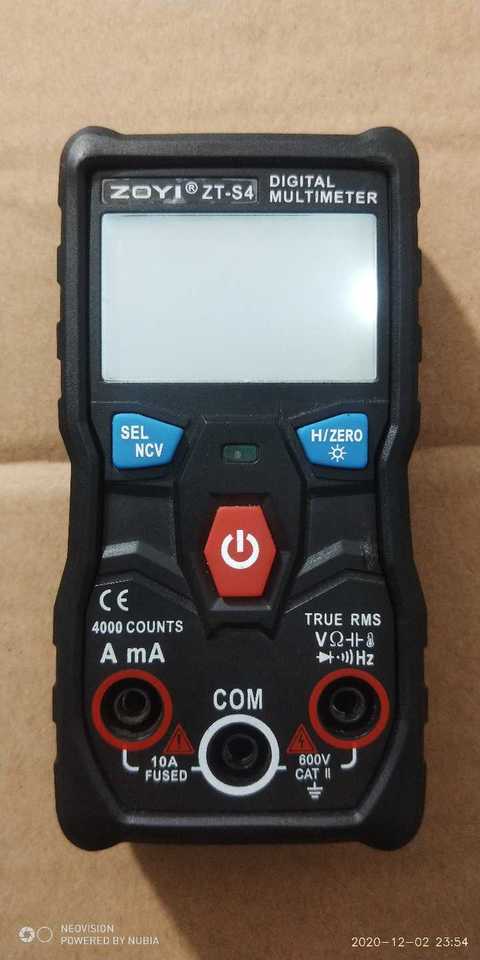

这表背光在AUTO档和二极管档(其他档位没试过)是可以和测量延时同步的，但是在电流档的时候，背光一会儿就灭了，
以下程序自动插入未在内容中添加的图片或附件
2020-12-2 23:59:43 回复
1419633284 楼主     数字探长 2020-12-3 00:03:24
电流档提示音应该是去不掉的()，单片机一直给蜂鸣器三极管发脉冲信号
以下程序自动插入未在内容中添加的图片或附件
2020-12-3 00:03:24 回复
1419633284 楼主     数字探长 2020-12-3 00:08:10

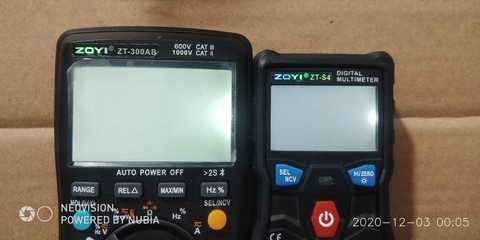

300AB很早就改了。我觉得众仪只适合做反显，正显对比度太低了，可视角很差(据说加大屏幕供电电压(3.5V以上)可解决)
以下程序自动插入未在内容中添加的图片或附件
2020-12-3 00:08:10 回复
kyhwhb 数字大神 2020-12-3 04:35:59
改永久背光什么目的呢
2020-12-3 04:35:59 回复
1419633284 楼主     数字探长 2020-12-3 07:11:21
巍巍兴安 发表于 2020-12-3 04:35
改永久背光什么目的呢

屏幕可视角差
2020-12-3 07:11:21 回复
勇闯沙滩 数字大神 2020-12-3 07:55:08
懂得原理可以改，使用更方便。
2020-12-3 07:55:08 回复
kyhwhb 数字大神 2020-12-3 08:09:54
1419633284 发表于 2020-12-3 00:08
300AB很早就改了。我觉得众仪只适合做反显，正显对比度太低了，可视角很差(据说加大屏幕供电电压(3.5V以上) ...

估计这种屏成本低，一般计算器的显示效果都比它强
2020-12-3 08:09:54 回复
kyhwhb 数字大神 2020-12-3 08:37:59
1419633284 发表于 2020-12-3 07:11
屏幕可视角差

改永久背光----然后再改成反显屏效果才最佳
2020-12-3 08:37:59 回复
fslichong 数字王者 2020-12-3 09:29:29
完全没必要
2020-12-3 09:29:29 回复
1419633284 楼主     数字探长 2020-12-3 12:06:36
勇闯沙滩 发表于 2020-12-3 07:55
懂得原理可以改，使用更方便。

这表液晶屏供电是3.3V，要改还得要搞升压装置，这样完全没必要
2020-12-3 12:06:36 回复
wgh1027 数字大神 2020-12-3 19:23:29

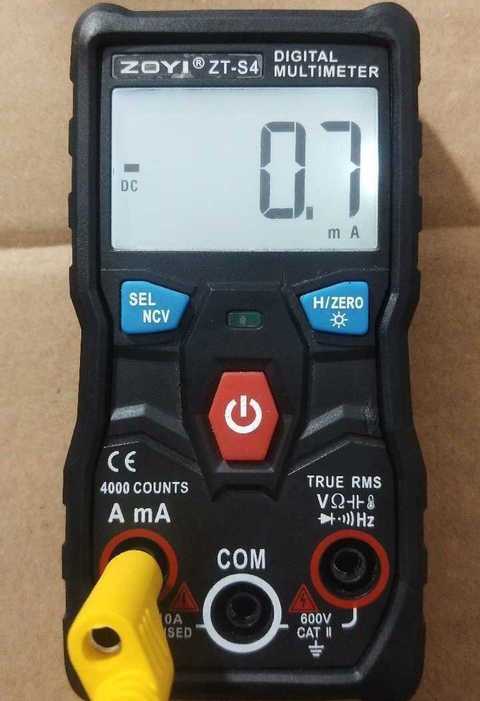

哈哈这个0.7mA是什么情况

2020-12-3 19:23:29 回复
wgh1027 数字大神 2020-12-3 19:24:49
巍巍兴安 发表于 2020-12-3 08:37
改永久背光----然后再改成反显屏效果才最佳

改反显难度有点大吧
2020-12-3 19:24:49 回复
1419633284 楼主     数字探长 2020-12-3 19:51:55
wgh1027 发表于 2020-12-3 19:23
哈哈这个0.7mA是什么情况

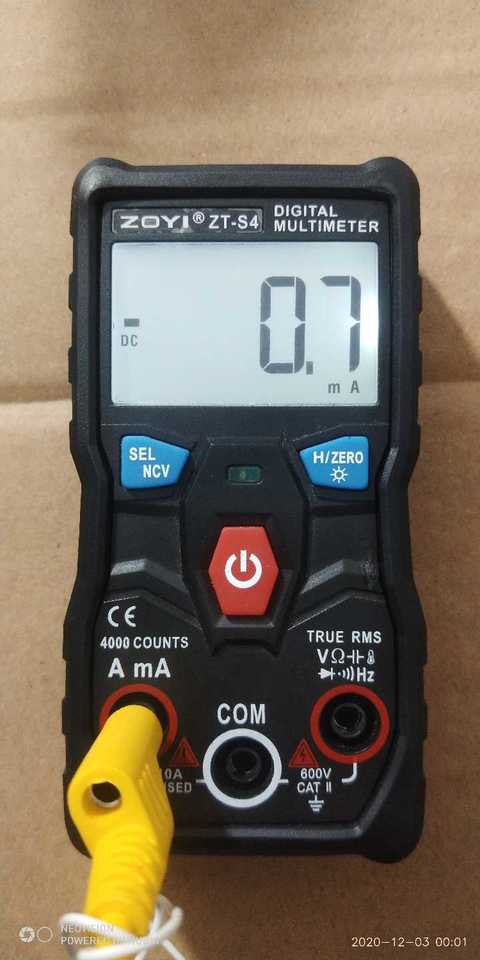

没有测量的时候，会有一个负的mA跳来跳去的
2020-12-3 19:51:55 回复
喜欢就好 数字精灵 2020-12-4 00:03:08
谢谢拆机分享！
2020-12-4 00:03:08 回复
wgh1027 数字大神 2020-12-4 08:58:56
巍巍兴安 发表于 2020-12-3 04:35
改永久背光什么目的呢

不可告人的目的
2020-12-4 08:58:56 回复
kyhwhb 数字大神 2020-12-4 09:09:47
永久背光和反显屏是标配
2020-12-4 09:09:47 回复
1419633284 楼主     数字探长 2020-12-4 17:43:21

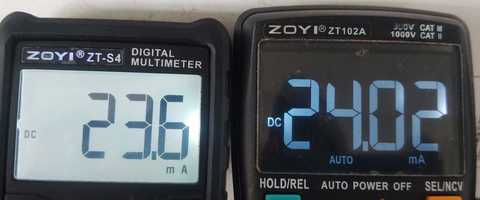

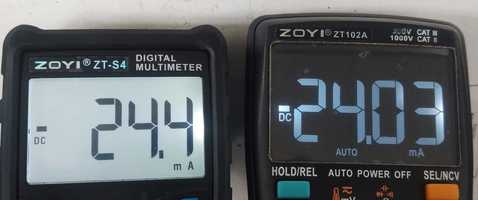

这负的mA
以下程序自动插入未在内容中添加的图片或附件
2020-12-4 17:43:21 回复
1419633284 楼主     数字探长 2020-12-4 17:47:35

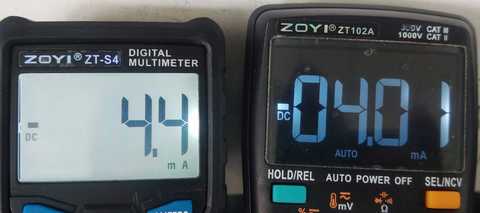

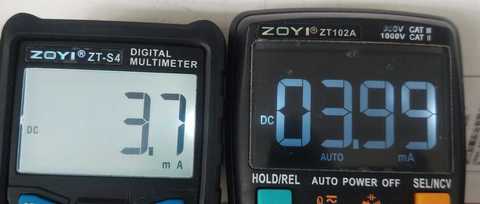

尝试拆除蜂鸣器也不能去掉这个底数
以下程序自动插入未在内容中添加的图片或附件
2020-12-4 17:47:35 回复
wgh1027 数字大神 2020-12-6 16:41:26
哈哈这个底数真的很讨厌
2020-12-6 16:41:26 回复
