给AD584和AD588安个家

发表于：2020-10-21 10:15:23 2301
标准件&校基准源
主题类别: 其它
标准件类型:
仪表品牌: 其它品牌
型号或关键字: AD584 AD588

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 jltzmy 于 2020-10-21 10:18 编辑

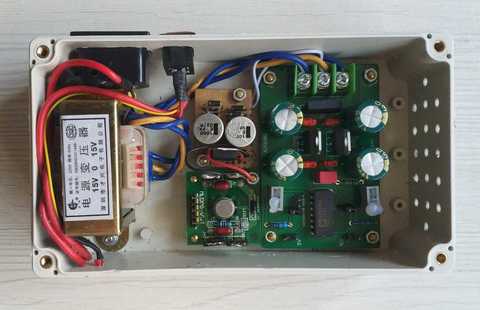

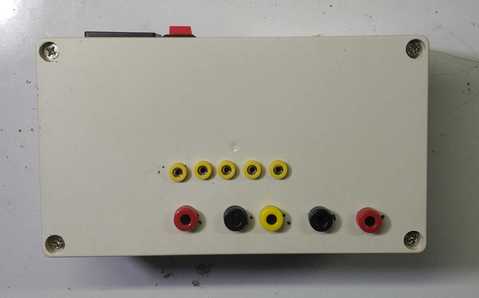

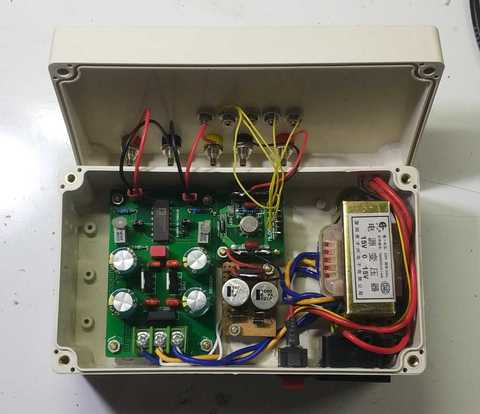

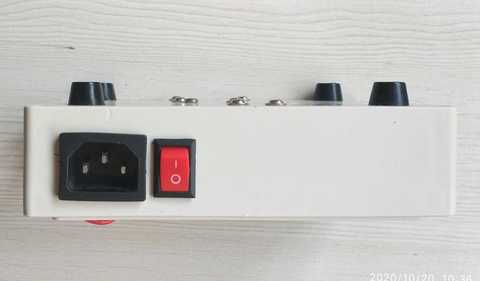

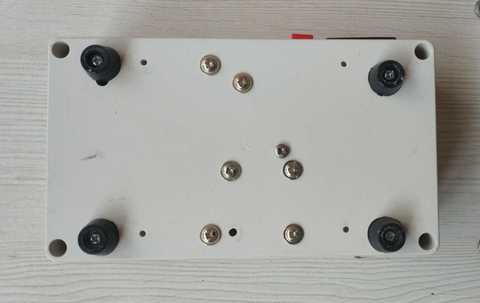

       手里有一个AD584基准和一个AD588基准，AD584使用12伏或15伏直流供电，AD588使用双15伏交流供电，每次使用都要单独外接直流电源或变压器，使用和保管都不是很方便，于是，找了一个160*90*60mm的防水盒把这二个基准装在了一起，内置8瓦双15伏变压器，试着比划一下大小还挺合适，于是开孔转眼，防水盒后面安装AC插座和电源开关，前面板只安装一个电源指示灯，在盒子两侧钻孔散热，其中AD584供电借用了双15伏变压器的一个绕组，并用洞洞板搭了一个7815稳压电路。面板上用4mm香蕉插座间距20mm安装AD584和AD588电压输出端子，可以直接插入标准二脚香蕉插头方便测试，另用5个2mm香蕉插座作为AD584调整电压端子，二个2mm香蕉插头短接作为跳线，这样以后使用和保管都方便了许多。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

HD123 数字精灵 2020-10-21 11:37:24
不错，很好
2020-10-21 11:37:24 回复
hc061218 数字王者 2020-10-21 12:24:56
584怎么切换的？
2020-10-21 12:24:56 回复
wgh1027 数字大神 2020-10-21 12:55:07
不错
2020-10-21 12:55:07 回复
wgh1027 数字大神 2020-10-21 12:56:10
谢谢分享
2020-10-21 12:56:10 回复
勇闯沙滩 数字大神 2020-10-21 13:15:08
这样规整多了，一般裸奔也容易碰坏了。
2020-10-21 13:15:08 回复
星星123 数字精灵 2020-10-21 13:51:38
这个新家做的有模有样，给5星好评！
2020-10-21 13:51:38 回复
喜欢就好 数字精灵 2020-10-21 14:12:13
制做的漂亮！
2020-10-21 14:12:13 回复
jltzmy 楼主     数字精灵 2020-10-21 15:50:55
hc061218 发表于 2020-10-21 12:24
584怎么切换的？

靠上面那五个2毫米的插座，配合二个连体的2毫米插头切换五个电压档
2020-10-21 15:50:55 回复
