9V充电电池

HD123 楼主     数字精灵 2020-12-21 20:42:16
hc061218 发表于 2020-12-21 20:20
8.4V很多表都够用了，甚至功耗很大的过程校验仪都能用很久

那我是不是把这2个电池拆了，拿出里面的电芯串联起来用？但是锂电的保护板又去那里搞？
2020-12-21 20:42:16 回复
HD123 楼主     数字精灵 2020-12-21 20:57:46

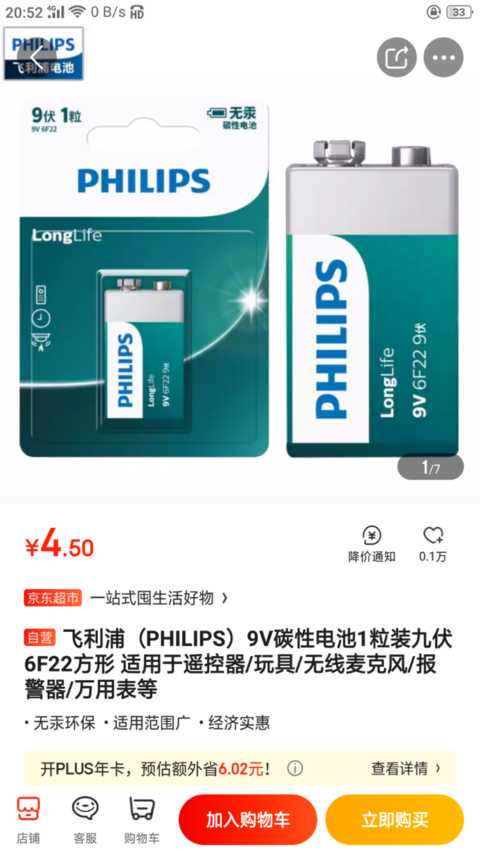

我觉得玩充电电池成本还是高了，某东的品牌电池4.5元一个，就算5元嘛，稳定性比充电的靠谱，用几个月就扔了，也不贵
以下程序自动插入未在内容中添加的图片或附件
2020-12-21 20:57:46 回复
fengfeizi 数字探长 2020-12-22 08:36:54
工作上每天都使用的话用不了多久，何况说碳性的6F22，不耐用。
2020-12-22 08:36:54 回复
ynqjzzh 数字梦想家 2020-12-23 19:02:20
我用两个手机锂电池串联
2020-12-23 19:02:20 回复
HD123 楼主     数字精灵 2020-12-23 20:48:40
ynqjzzh 发表于 2020-12-23 19:02
我用两个手机锂电池串联

关键是放不进表里的电池仓
2020-12-23 20:48:40 回复
qjf11 数字大师 2020-12-23 21:42:16
2串锂电池充满是8.4V，万用表内部有稳压电路，有一定的供电范围。万用表用到电池报警时的电压是6.8v-7.2V(7106方案三位半，四位半没试过）。基本上电量已消耗了绝大部分。加上工作电流又不大。只要做好接头触点的绝缘工作不短路，个人认为可以不上保护板。保护板本身作用是不过放和短路保护。我自己的7106三位半就是用2个18650串联的，充一次电基本可用大半年。
2020-12-23 21:42:16 回复
qjf11 数字大师 2020-12-23 21:52:31
比较安全的办法是利用以前的可拆卸式手机电池，两块一样的串联。可拆卸式手机电池内置保护板。唯一的缺陷是容量与尺寸。
2020-12-23 21:52:31 回复
qjf11 数字大师 2020-12-23 22:05:44
我自己的三位半，用两节从报废笔记本电池里拆的松下18650串联，采用平衡充电器充电。
2020-12-23 22:05:44 回复
HD123 楼主     数字精灵 2020-12-23 22:18:38
qjf11 发表于 2020-12-23 22:05
我自己的三位半，用两节从报废笔记本电池里拆的松下18650串联，采用平衡充电器充电。

...

嗯，你的方案不错，就外观来说这样不方便吧
2020-12-23 22:18:38 回复
qjf11 数字大师 2020-12-24 08:05:07
要放进电池仓里的，上14500吧，容量大约为500-600mah。感觉14500方案成本与效果不如18650的，除了外观。
2020-12-24 08:05:07 回复
HD123 楼主     数字精灵 2020-12-24 09:07:53
不知道大家发现一个问题没有？普通的一次性9V电池同样有干扰，用四位半的万用表交流档测电池模拟条和数字会不不停地跳动，类似脉冲电，测手机锂电就不会！
2020-12-24 09:07:53 回复
qjf11 数字大师 2020-12-24 12:41:24
你的四位半万用表是什么型号？UT61E?
2020-12-24 12:41:24 回复
HD123 楼主     数字精灵 2020-12-24 13:39:02
qjf11 发表于 2020-12-24 12:41
你的四位半万用表是什么型号？UT61E?

胜利86E，四位半
2020-12-24 13:39:02 回复
ynqjzzh 数字梦想家 2020-12-24 17:22:11
本帖最后由 ynqjzzh 于 2020-12-24 17:24 编辑
HD123 发表于 2020-12-23 20:48
关键是放不进表里的电池仓

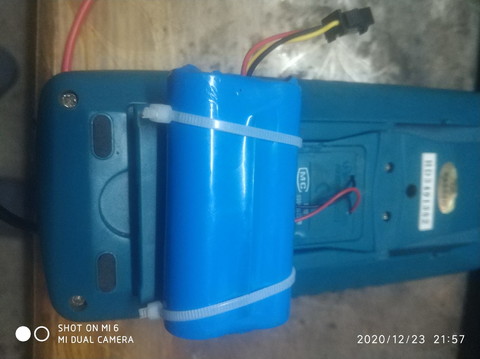

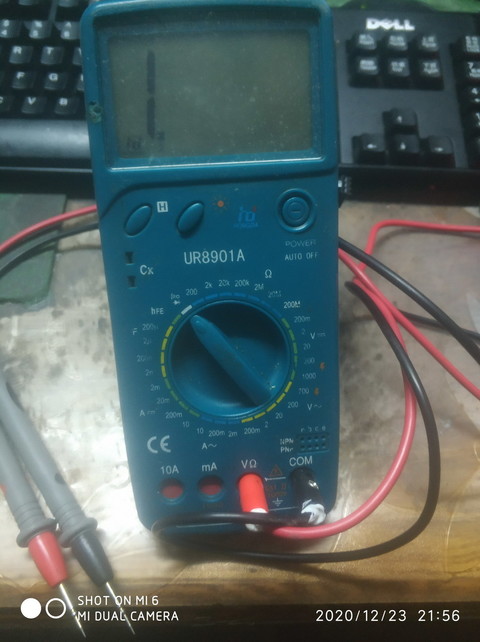

平铺在后盖里面我还搞了继电器控制串联和并联，充电时并联，使用时串联’
2020-12-24 17:22:11 回复
HD123 楼主     数字精灵 2020-12-24 17:34:38
ynqjzzh 发表于 2020-12-24 17:22
平铺在后盖里面我还搞了继电器控制串联和并联，充电时并联，使用时串联’ ...

可以，就是牺牲外壳
2020-12-24 17:34:38 回复
13912217676 数字巨人 2020-12-24 22:59:35
确实我也发现了这种充电电池用在UT61E上有干扰，特别是电阻档最后一位飘忽不定。这种电池只要万用表一开机，就有滋滋的声音。可能是内部升压电路的干扰
2020-12-24 22:59:35 回复
fengfeizi 数字探长 2020-12-25 08:44:28
这不是老生常谈的问题吗？这种方案不可行的，当玩具玩玩可以。
2020-12-25 08:44:28 回复
HD123 楼主     数字精灵 2020-12-25 11:19:47
fengfeizi 发表于 2020-12-25 08:44
这不是老生常谈的问题吗？这种方案不可行的，当玩具玩玩可以。

嗯，所以自己做，靠谱
2020-12-25 11:19:47 回复
