上海蓝羿MR9270CP信号发生器开箱试玩

发表于:2021-1-14 15:44:31 4341
万用表
主题类别: 其它
仪表品牌: 其它品牌
显示方式: 其它
型号或关键字: mr9270cp

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
我以前那个mmb3.0信号发生器不是坏了吗,这里https://www.mydigit.cn/forum.php?mod=viewthread&tid=226893&extra=于是淘宝打算再买一个用用,一搜搜到这货mr9270cp信号发生器,看网页介绍不错就入了一个玩玩,到货立即开箱试玩,我知道这个信号发生器坛里也有人玩只是对方没有分享过。

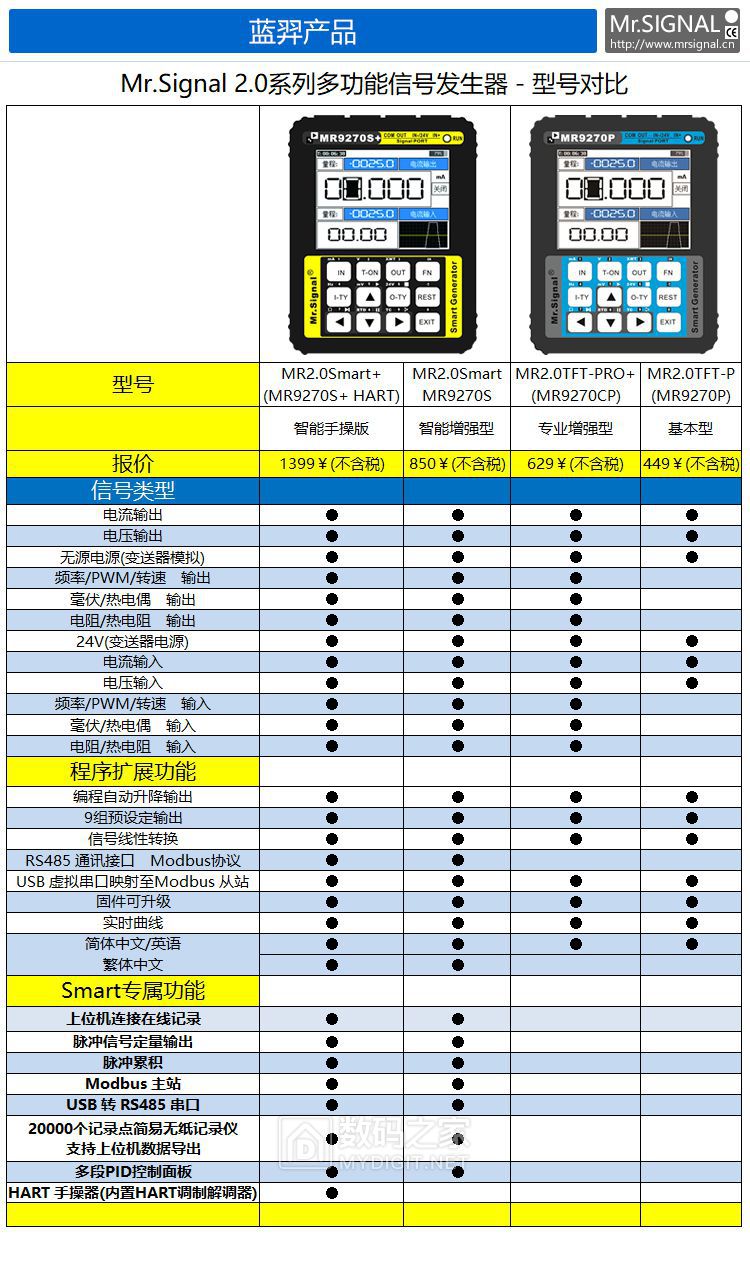

就是这货,厂家共有4个型号,我看高级版的有些功能也不懂所以买了629元的9270cp这个型号,这是厂家的宣传资料及参数




包装不错,产品包装外还有一个纸箱貌似外包给专业做包装发货的,

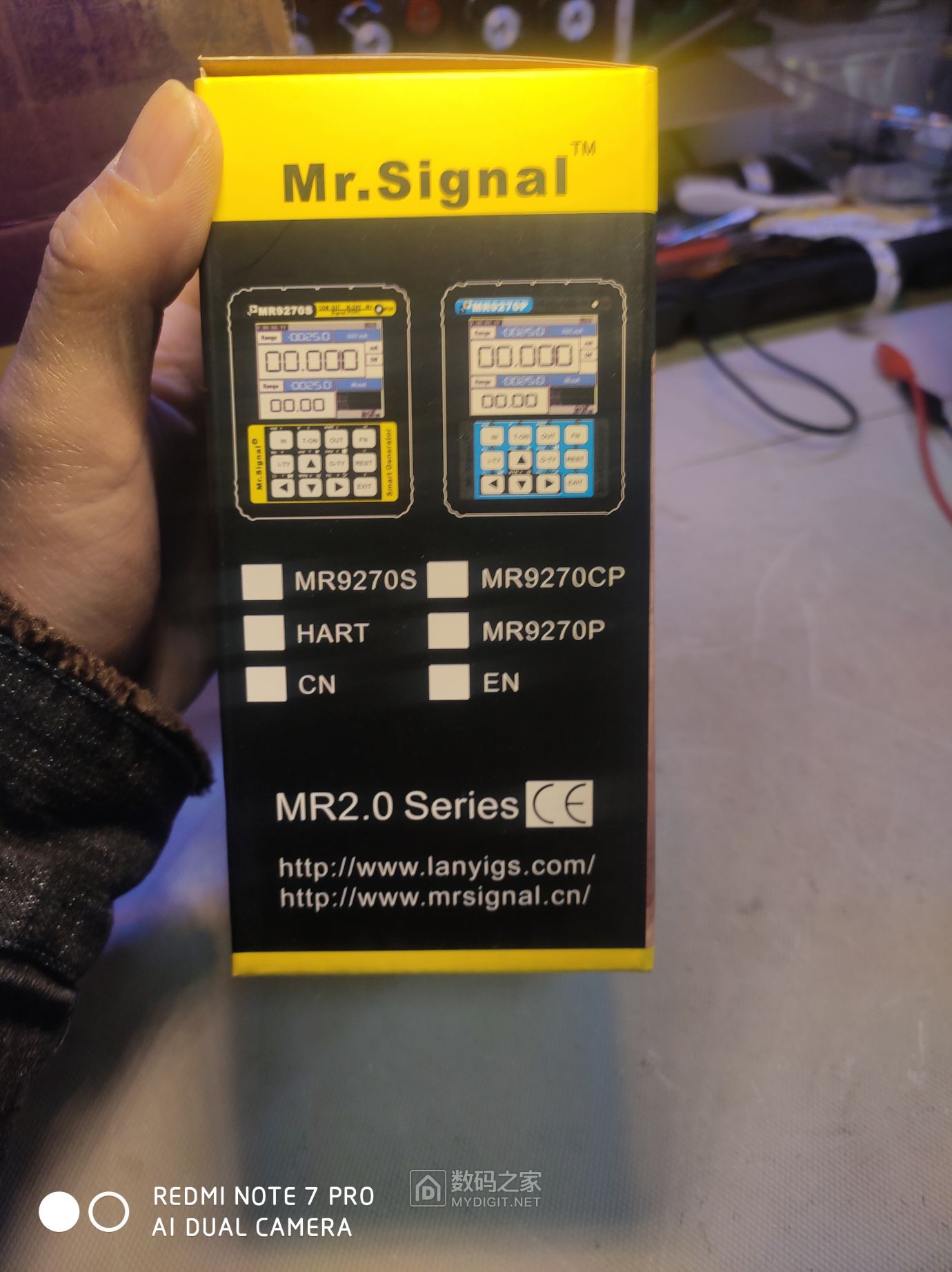

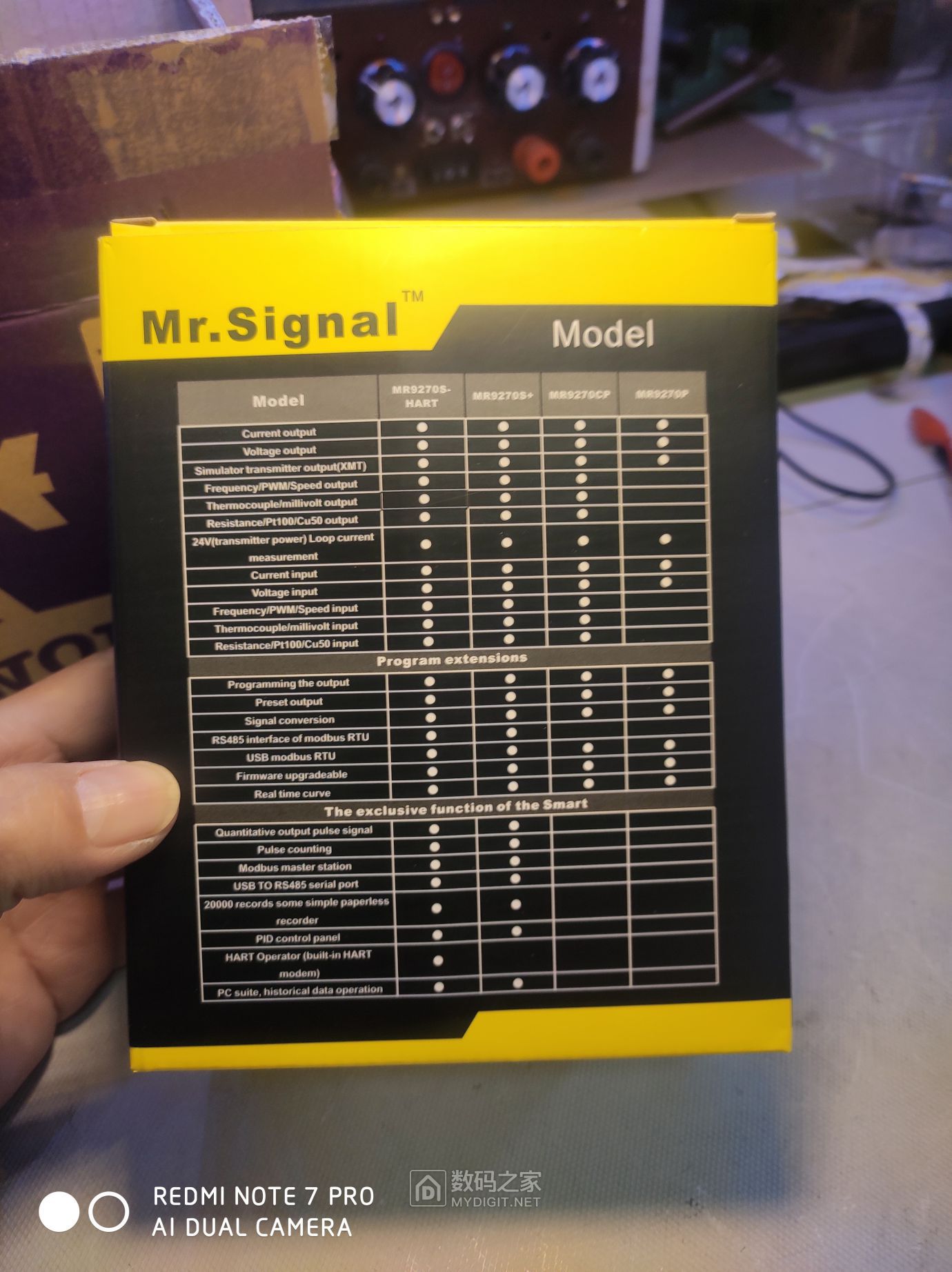

这是产品包装,除蓝羿这个商标外一个中文都没有,难道专供出口?上面有一些参数说明什么的,

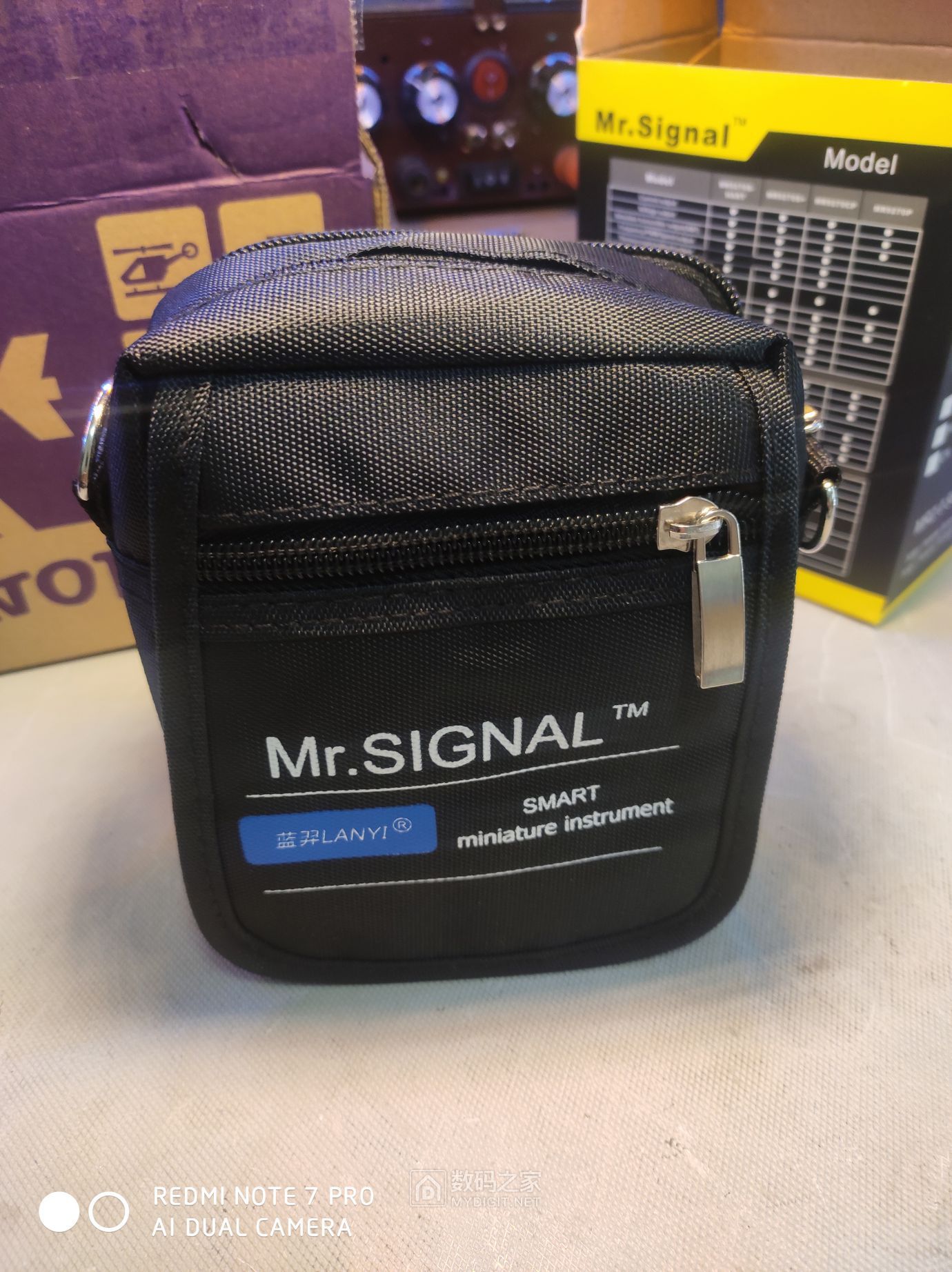

还有尼龙包保护着,


这是全家福,主机,1a充电器,数据线,4条测试线,说明书保修卡合格证


这个测试线夹不错,线径4mm,耐压1000v,夹力很大,线长大概1米,测试了一下内阻19mΩ左右


这个数据线有个性,貌似牛仔服的布料做外保护

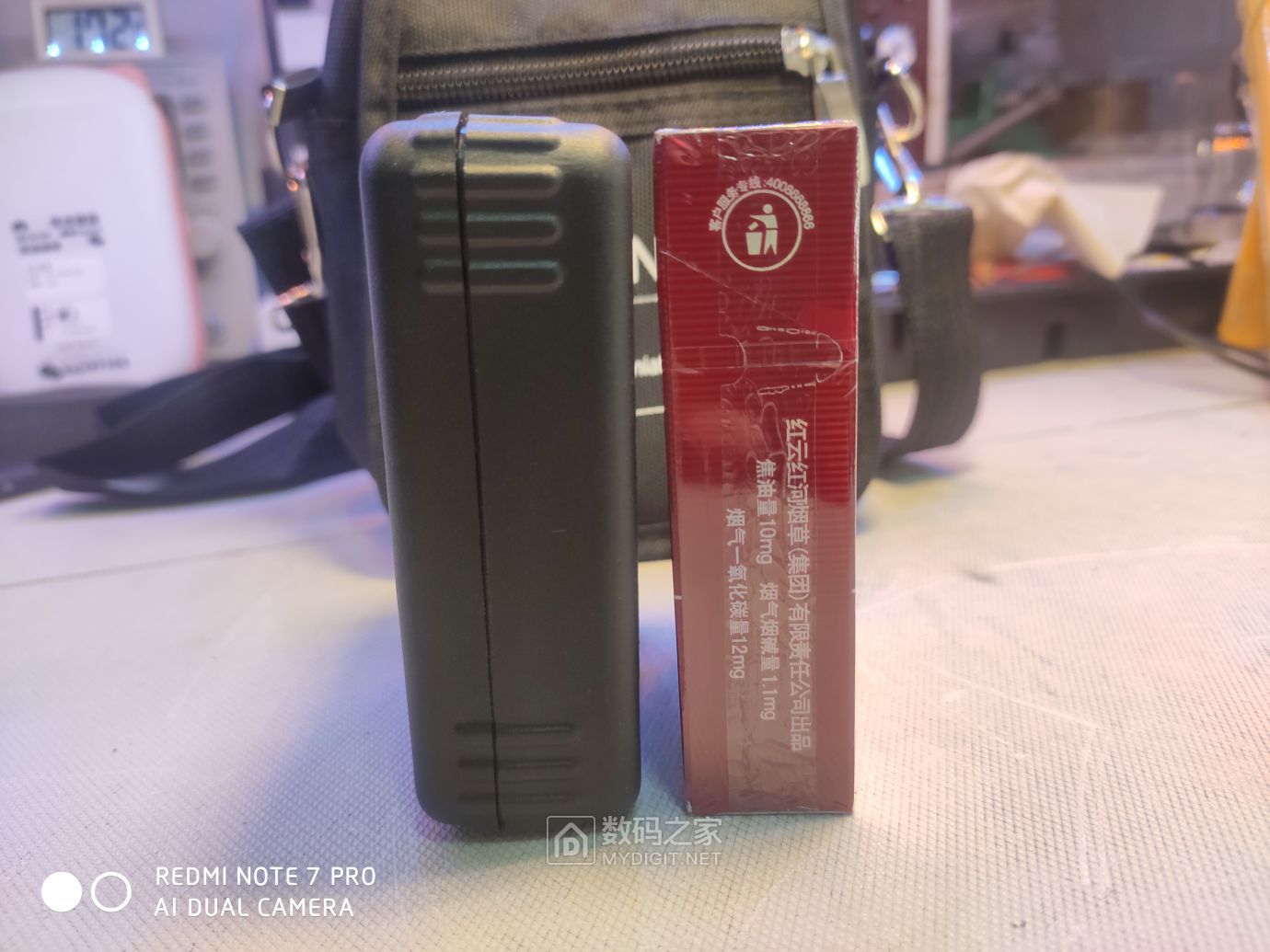

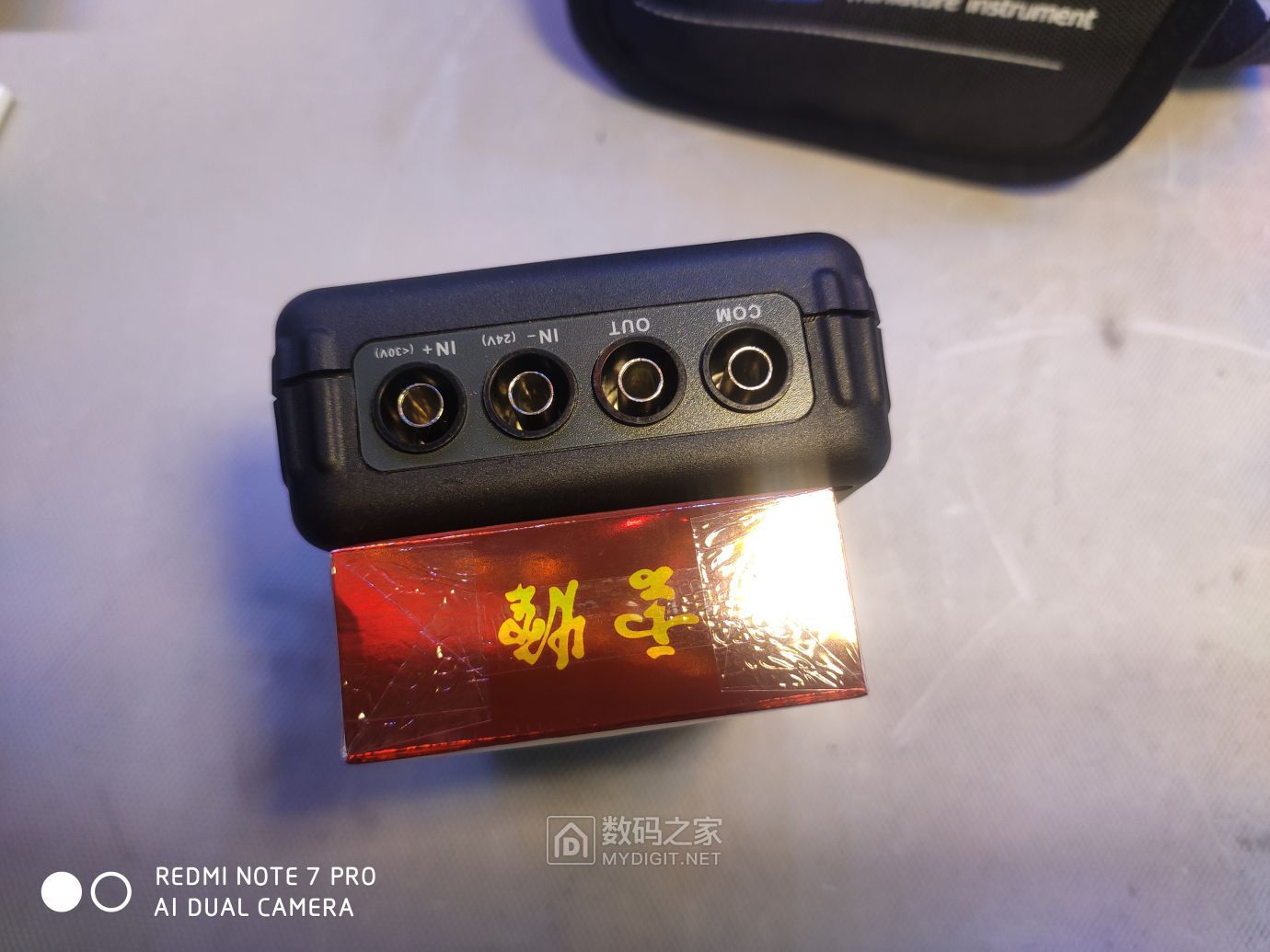

看看外观及大小,比一包烟大一点点,顶部4mm输入输出座,通用万用表笔孔,底部usb,充电指示灯,开机键及485数据口,貌似我这个型号没有485数据功能,背部电池仓,使用2节14500的3.7v锂电池,2节电池是并联状态,




来一个开机图

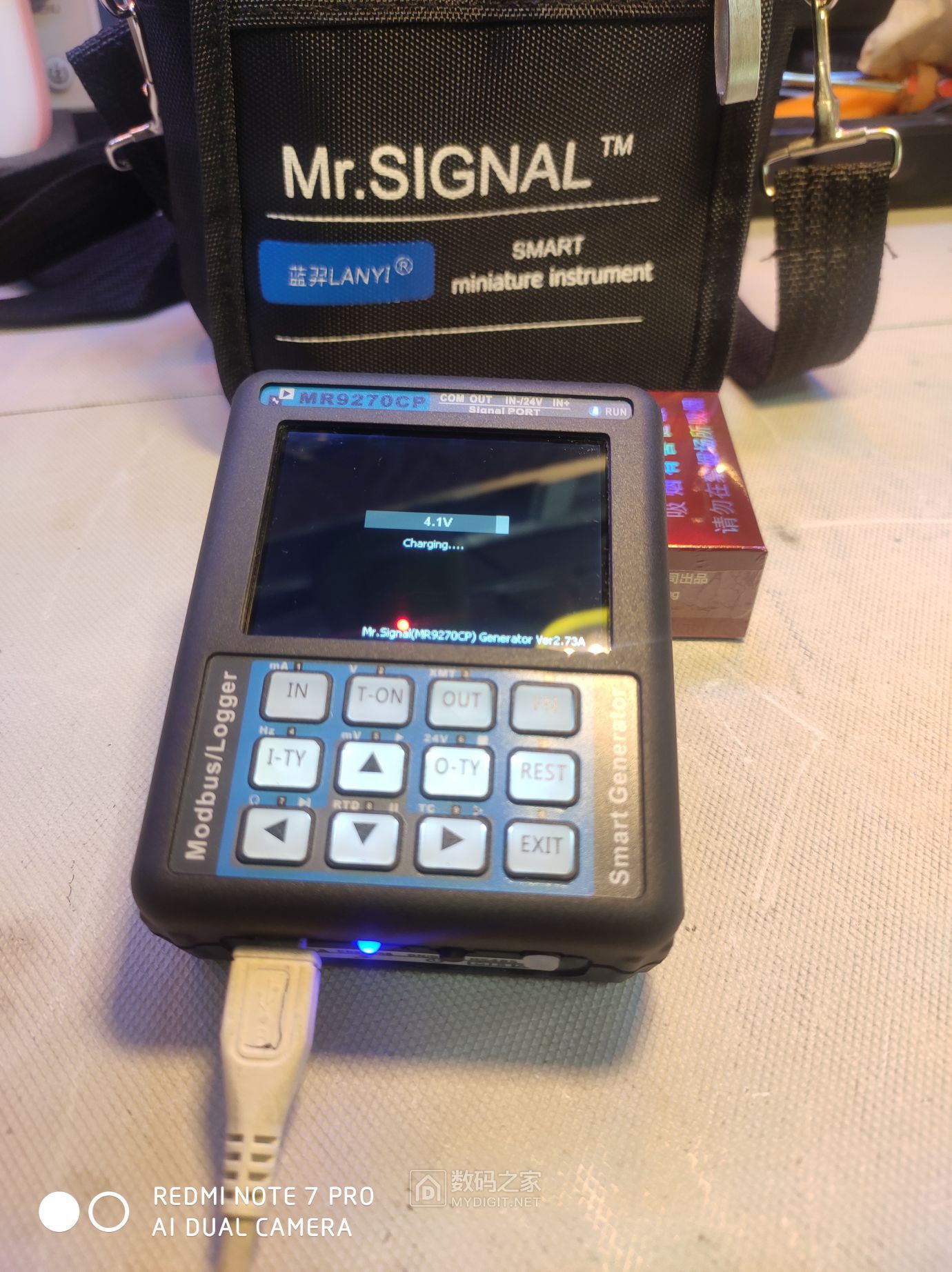

来一个充电图,有型号及版本号


外观基本就这样,来几个测试图,主界面,有4个主界面可选通过长按exit键切换,


输入输出都是独立的2个通道,在各通道下相应的功能状态下都有独立设置,总之功能很多一些功能我都没弄懂,




输出一个100mv信号又输入机器,自己的信号自己检测,看精度还行,

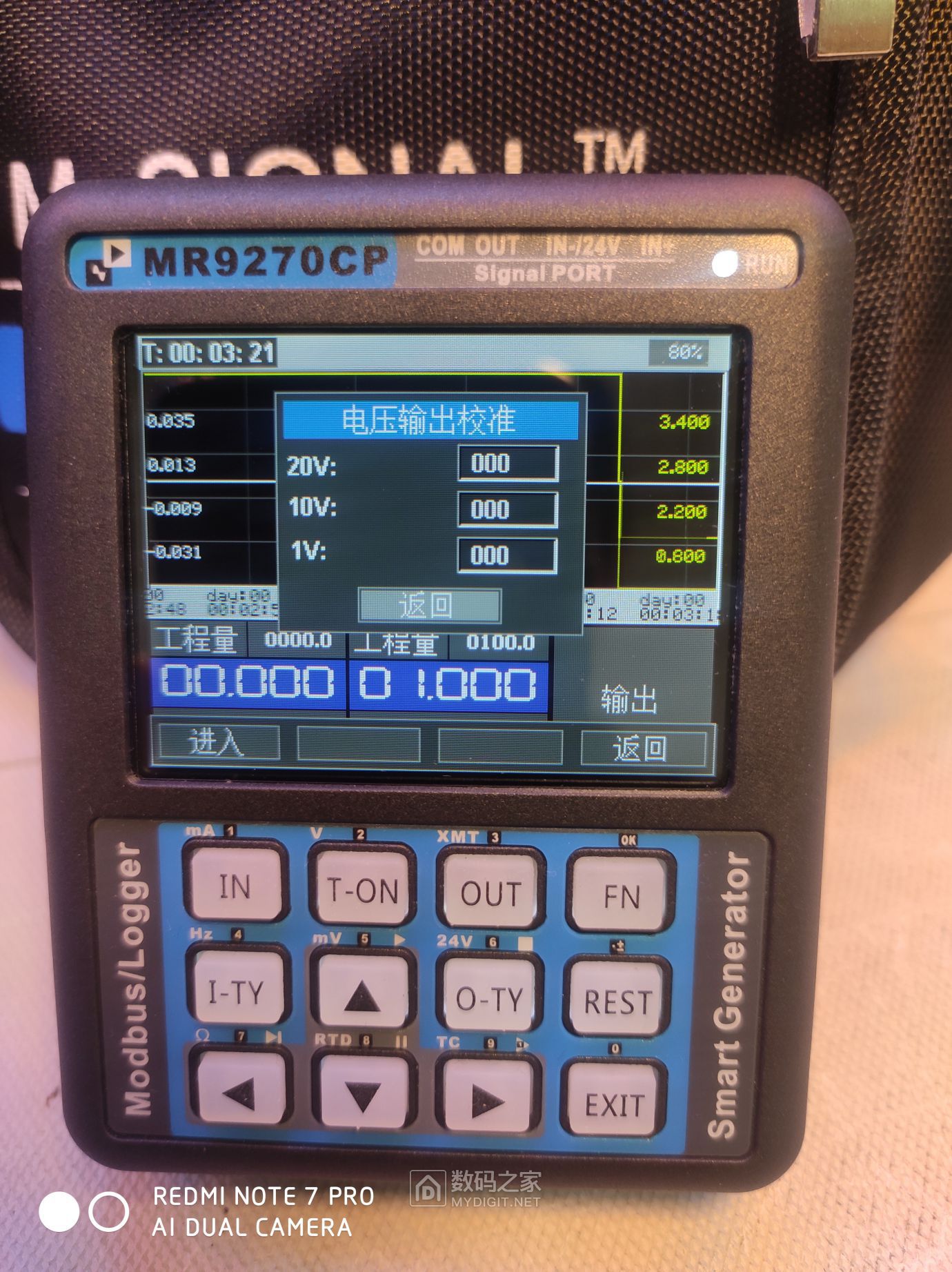

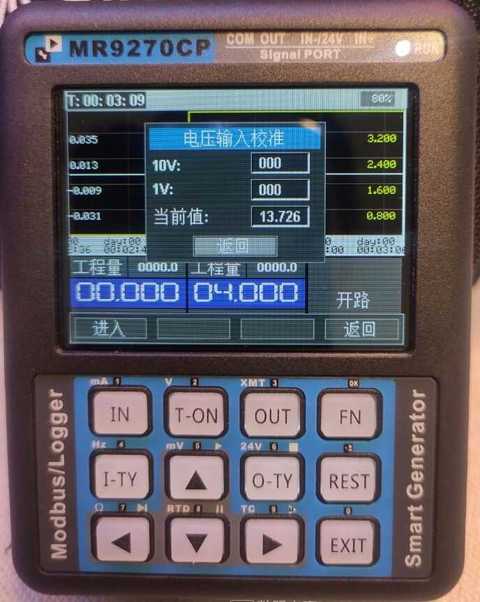

主菜单,里面的系统设置可以做校准操作,并且各种输入输出信号都是可以独立校准,

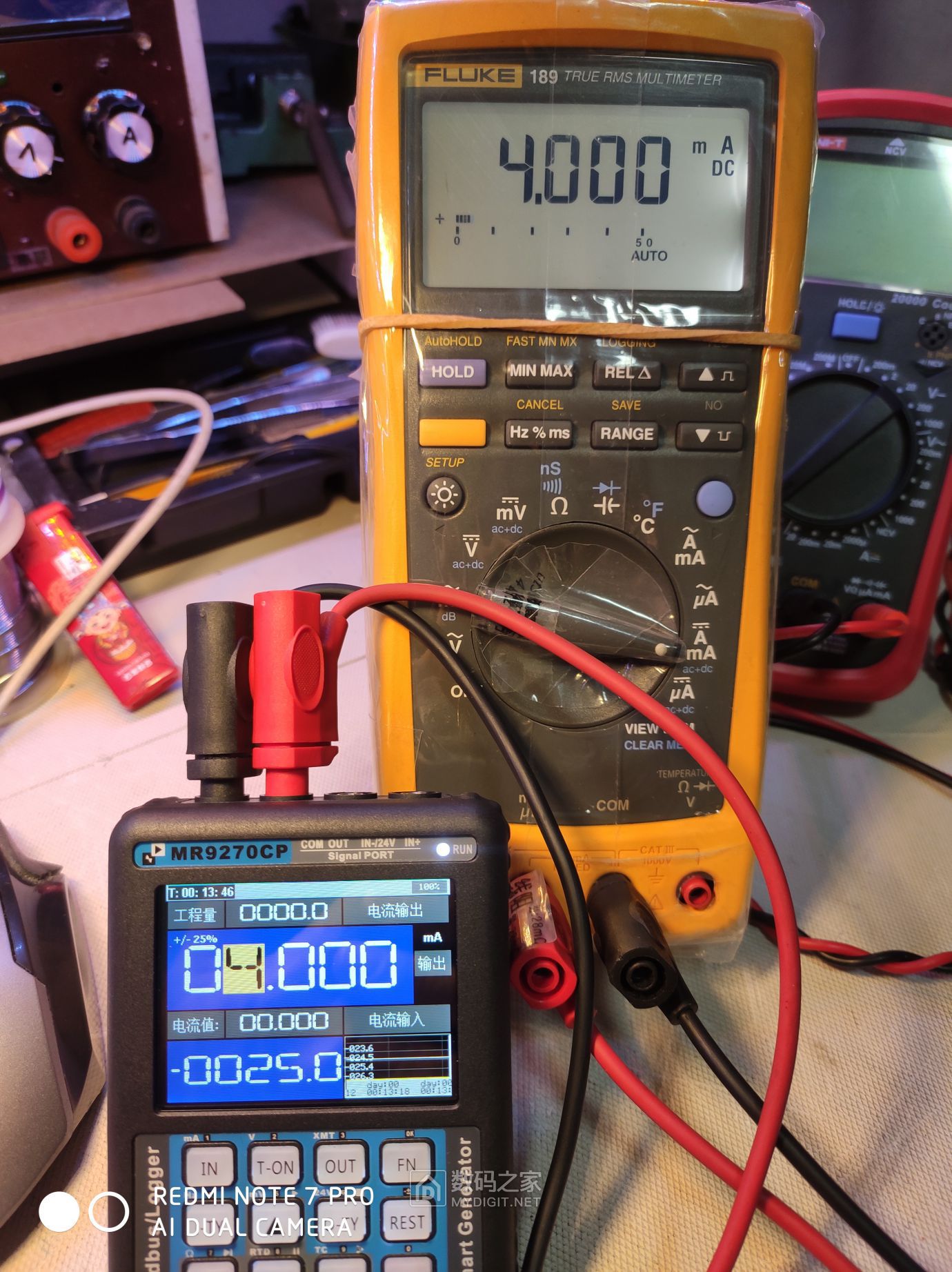

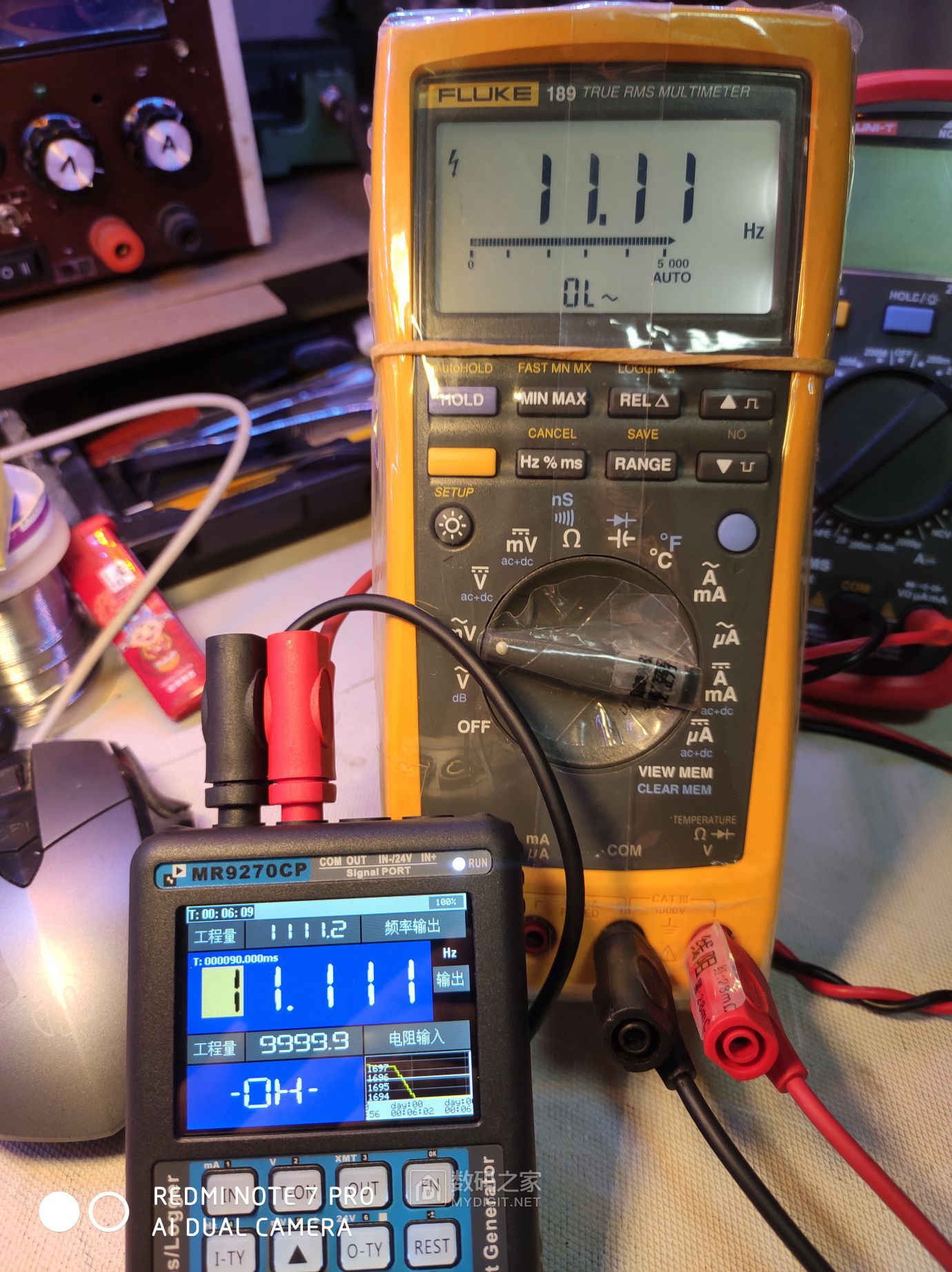

来几个测试对比图片








图片有点乱,大家凑合着看吧
结论:很小巧的一款信号发生器,携带方便,功能强大,精度不错,要说遗憾就是少了一般信号发生器能分辨到0.1mv的1v档
以下程序自动插入未在内容中添加的图片或附件

MR9270系列说明书.part2.rar

1.88 MB, 下载次数: 118

MR9270系列说明书.part1.rar

5 MB, 下载次数: 132
