公模DTM0660万用表电路图

发表于：2021-2-18 08:55:27 2659
万用表
主题类别: 资料_电路图
仪表品牌: 其它品牌
显示方式: 9999字
型号或关键字: DTM0660

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-2-19 20:30 编辑

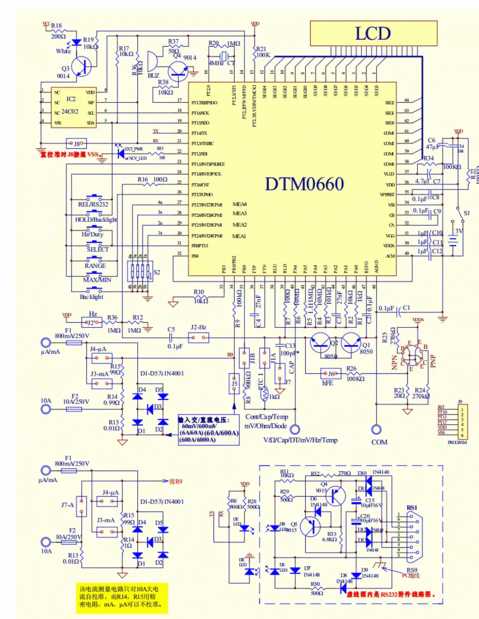

公模TDM0660芯片电路图。仅供参考
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（7）

13912217676 楼主     数字巨人 2021-2-18 11:54:00

2021-2-18 11:54:00 回复
wgh1027 数字大神 2021-2-18 16:16:02
公版电路图
2021-2-18 16:16:02 回复
勇闯沙滩 数字大神 2021-2-18 19:31:54
好资料。
2021-2-18 19:31:54 回复
ksj197706 数字大师 2021-2-18 21:41:07
论坛图片功能不行啊，都是朦朦胧胧的感觉
2021-2-18 21:41:07 回复
43545 管理员 2021-2-18 22:42:06
ksj197706 发表于 2021-2-18 21:41
论坛图片功能不行啊，都是朦朦胧胧的感觉

默认显示低象素图，点击图片就有高清
2021-2-18 22:42:06 回复
13912217676 楼主     数字巨人 2021-2-19 15:21:33
ksj197706 发表于 2021-2-18 21:41
论坛图片功能不行啊，都是朦朦胧胧的感觉

可能是网站上图片被压缩了
2021-2-19 15:21:33 回复
wgh1027 数字大神 2021-2-19 20:20:31
还能看得清吧
2021-2-19 20:20:31 回复
