打磨ZT219小电阻测试精度

参照《一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病》做了改装，彻底解决了ZT219电阻档底数不稳的问题，但原设计的强行归零非常不合理，导致小电阻读数偏小，线阻为63毫欧的表笔短接也会归零。根据wgh1027的提示，修改存储芯片64H的数据可以调整底数，实际操作将0a改为03后，获得满意效果。

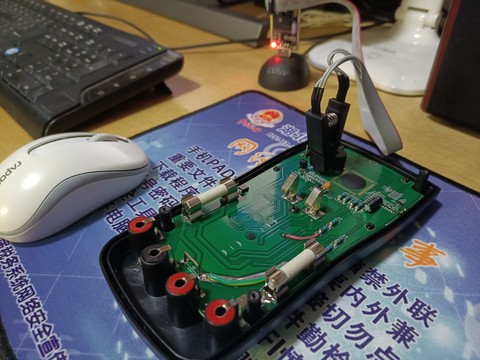

读取24c02芯片数据

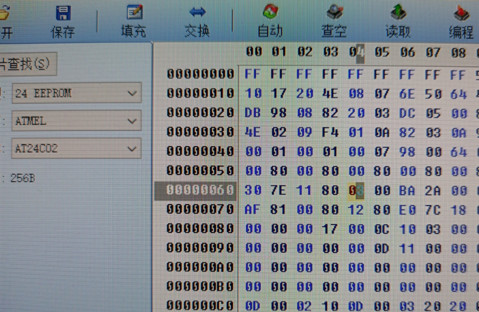

修改64H数据

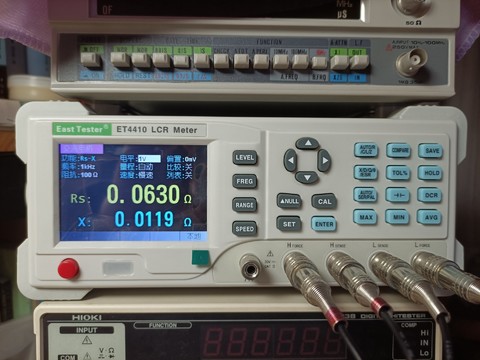

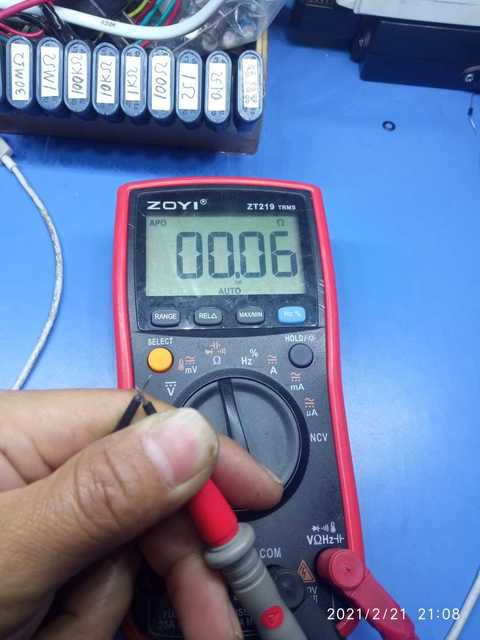

表笔实际线阻

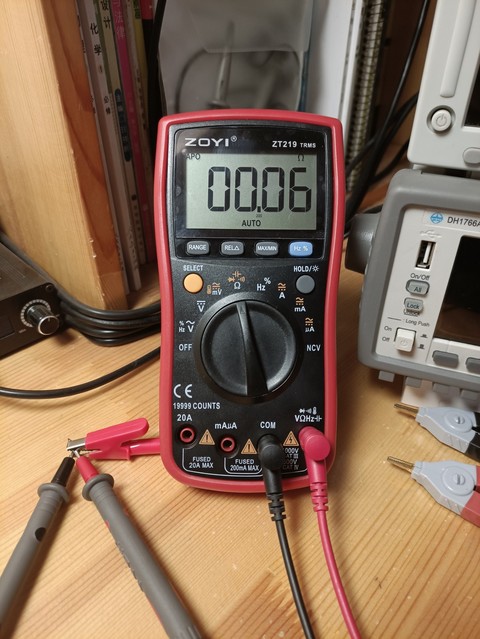

修改数据后，短接表笔12秒得到稳定完美读数

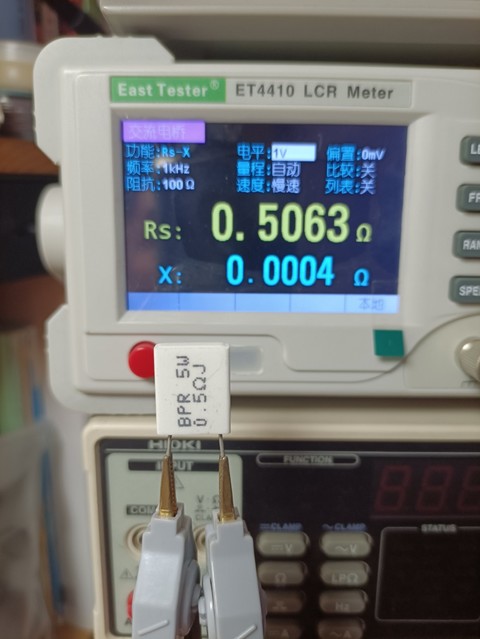

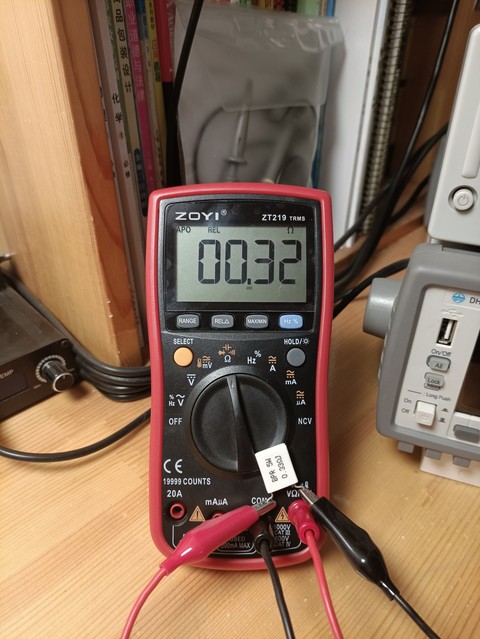

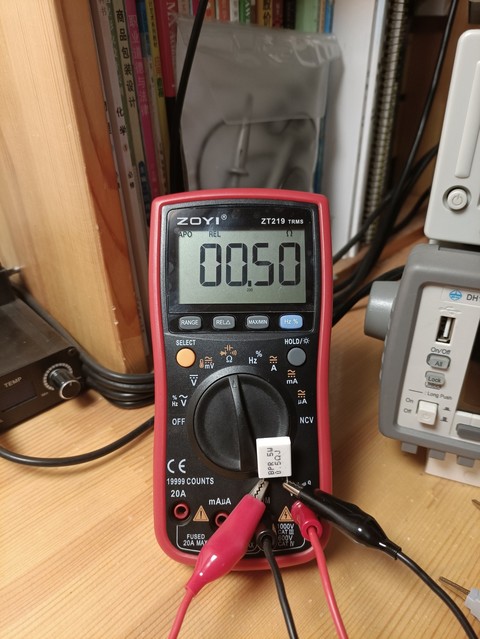

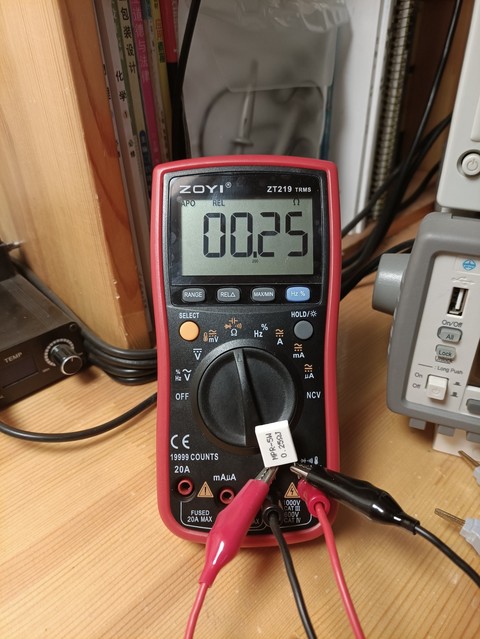

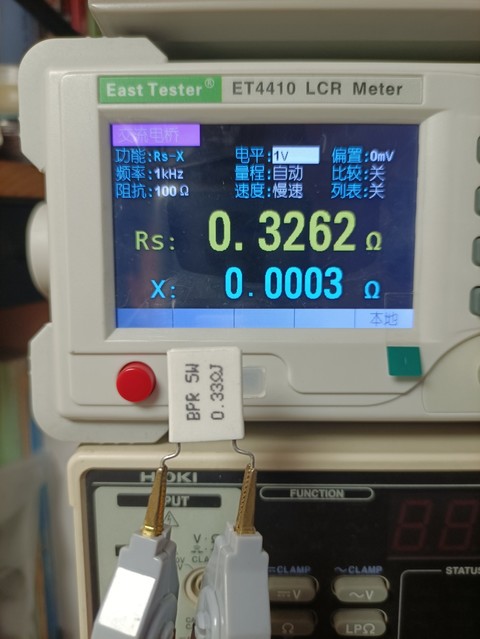

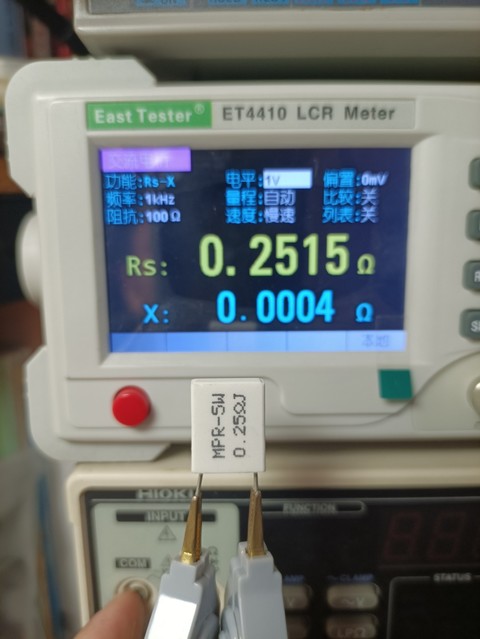

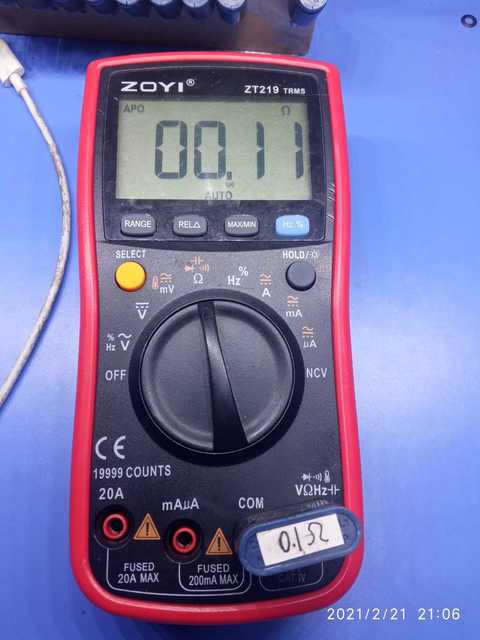

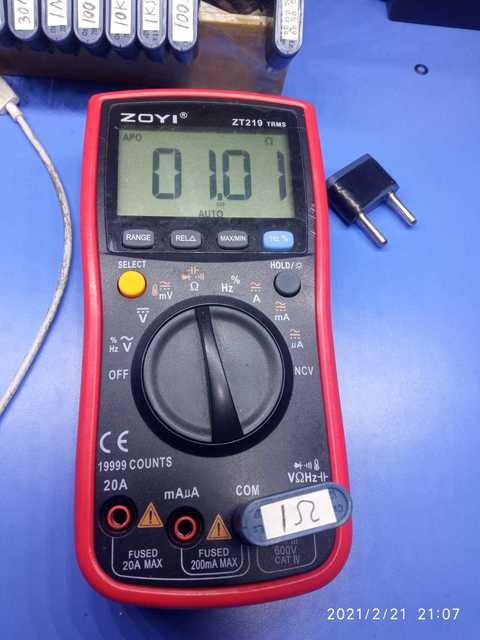

配合REL功能，可以准确测试小电阻

按照我的理解，电桥不是应该用100hz来测量纯电阻这类东西的吗？
或者我理解错了吧

折腾折腾健康，研究研究舒服。

谢谢分享

短接表笔12秒？ 啥意思？

西林迷 发表于 2021-2-21 02:26
按照我的理解，电桥不是应该用100hz来测量纯电阻这类东西的吗？
或者我理解错了吧 ...

不同频率测电阻读数差别不大，开机默认是1Khz。

hc061218 发表于 2021-2-21 09:12
短接表笔12秒？ 啥意思？

ZT219小电阻尾数稳定时间很慢，10-12秒才能显示最终准确数值。

谢谢分享。

这下完美了

狮子王 发表于 2021-2-21 09:17
ZT219小电阻尾数稳定时间很慢，10-12秒才能显示最终准确数值。

是不是那个27n电阻的事情？
换了估计会快很多吧

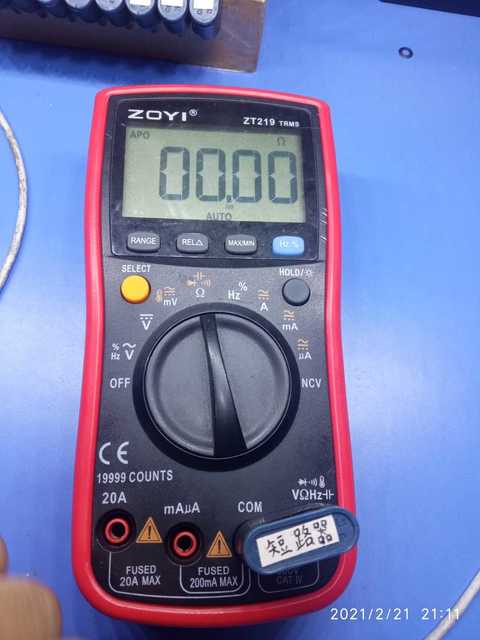

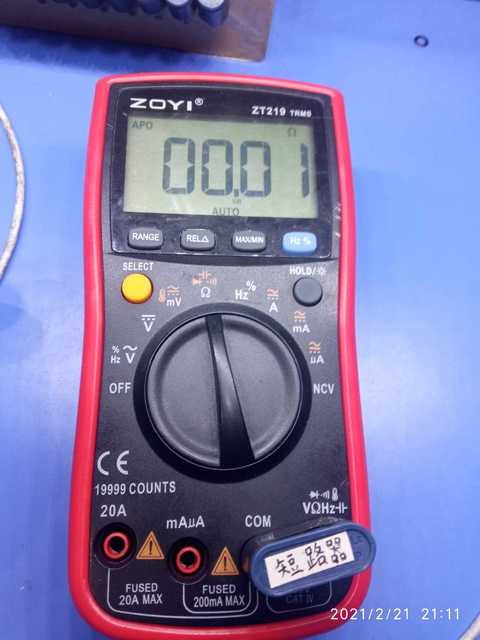

我这个默认的底数好像还可以。

谢谢分享
我是换了付差点的表笔，下次开壳也改一下

hc061218 发表于 2021-2-21 21:12
我这个默认的底数好像还可以。

完美！

散淡021 发表于 2021-2-21 21:34
谢谢分享
我是换了付差点的表笔，下次开壳也改一下

改后心里才舒坦

狮子王 发表于 2021-2-21 21:49
改后心里才舒坦

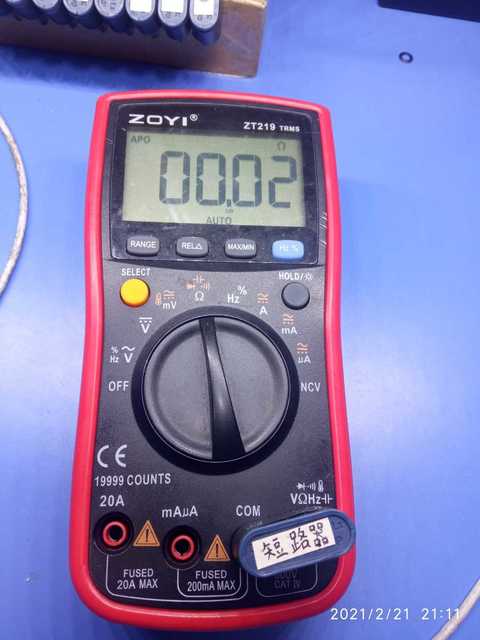

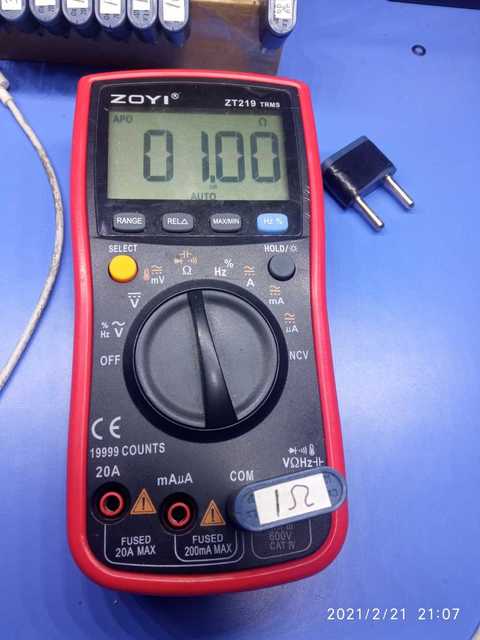

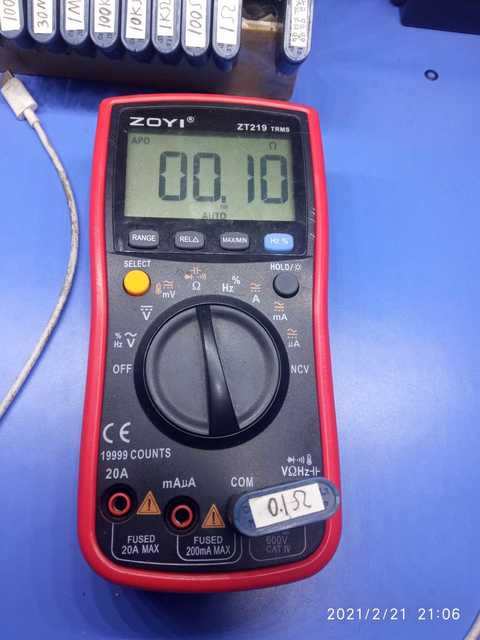

我是去年改刀为线的，当时找了付差的表笔短路0至01也就不改了，今天看了你的帖子，想起来应该改以下。拿出原来的表笔短路是00，再测0.1 欧，是0.1至0.09。
看来我的219底数比出厂时大了。 我的X也是，到手是00，后来是0.10(稳定），去年与２１９一起改磁保持走线，改后是０．０８欧。　

你是２１９还是保持出厂时的底数。不错
