华普770D万用表拆机简测

发表于：2021-4-8 18:10:51 4771
万用表
主题类别: 评测（详细）
仪表品牌: 华普（HoldPeak）
显示方式: 四位半
型号或关键字: 华普HP-770D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
华普770D万用表。40000字，真四位半。
机械防烧保护、自动感应背光。当环境光线变暗时，显示屏LED背光自动点亮，拨盘上对应的档位小灯也会同步亮起。
背部支撑可以180°任意翻转，调整到最高处也可以悬挂，另外装有强磁可以吸附在金属桥架上，方便外出现场维修。这些细节设计很人性化，Nice 点赞。

简单测试一下直流电压档精度如何。
友情客串：优利德ut39e+，手动档四位半（两个表均是出厂精度、未经改动、调校）


前脸照

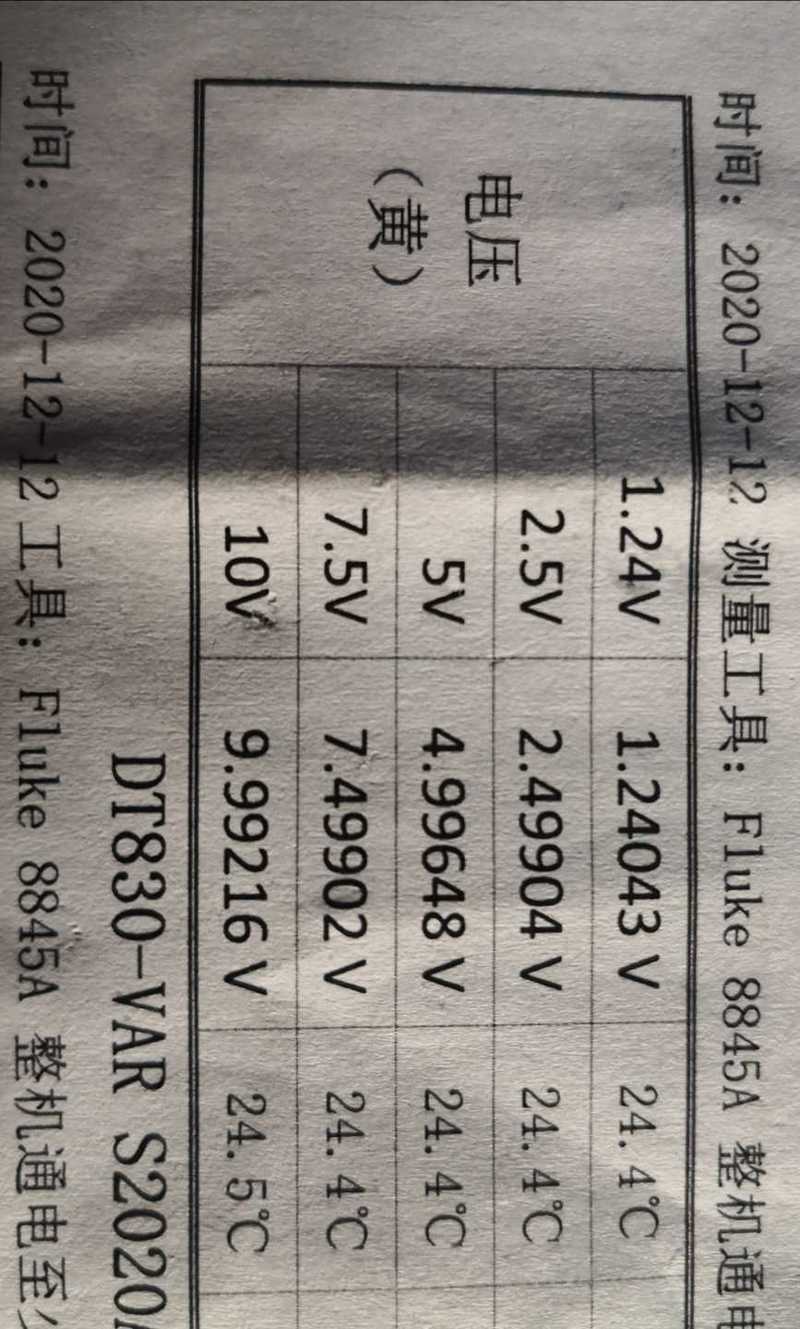

本坛电压基准测试

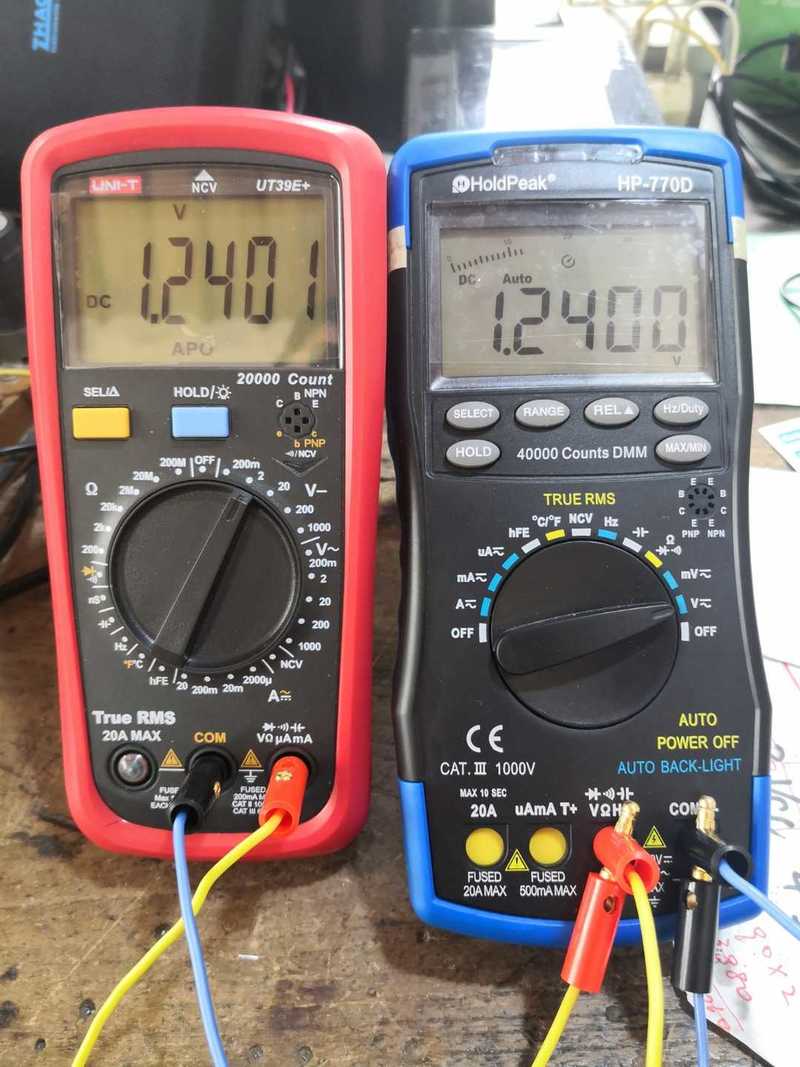

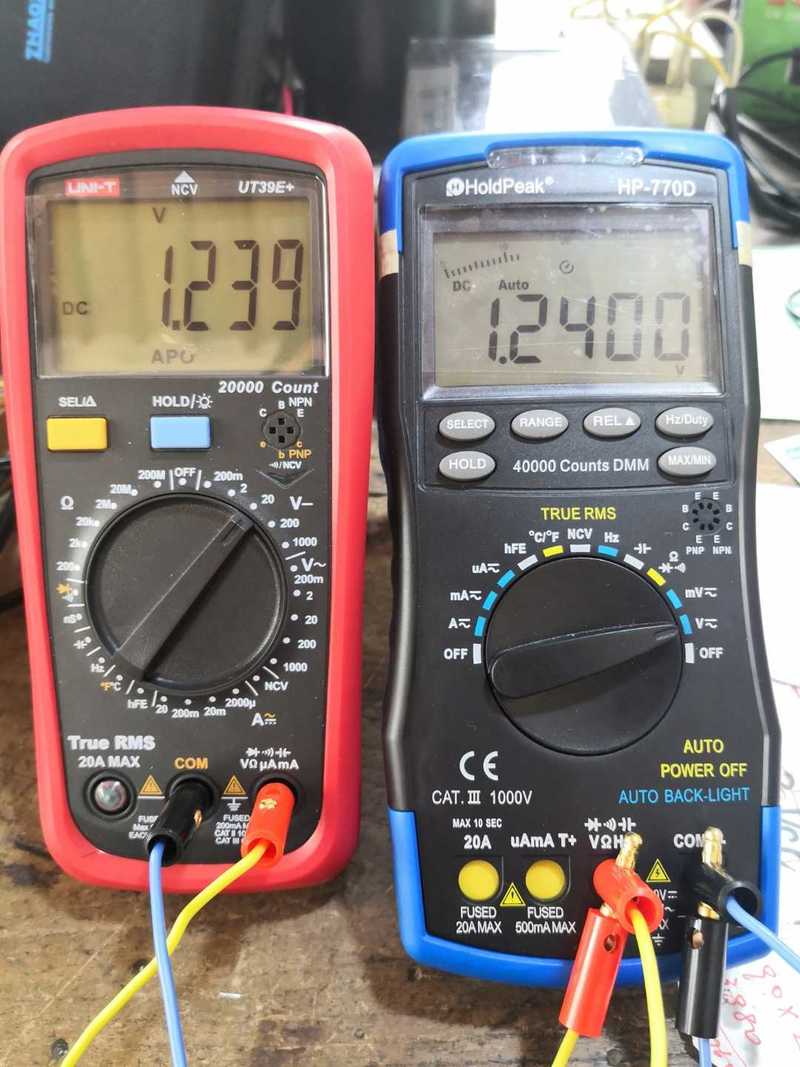

1.24V

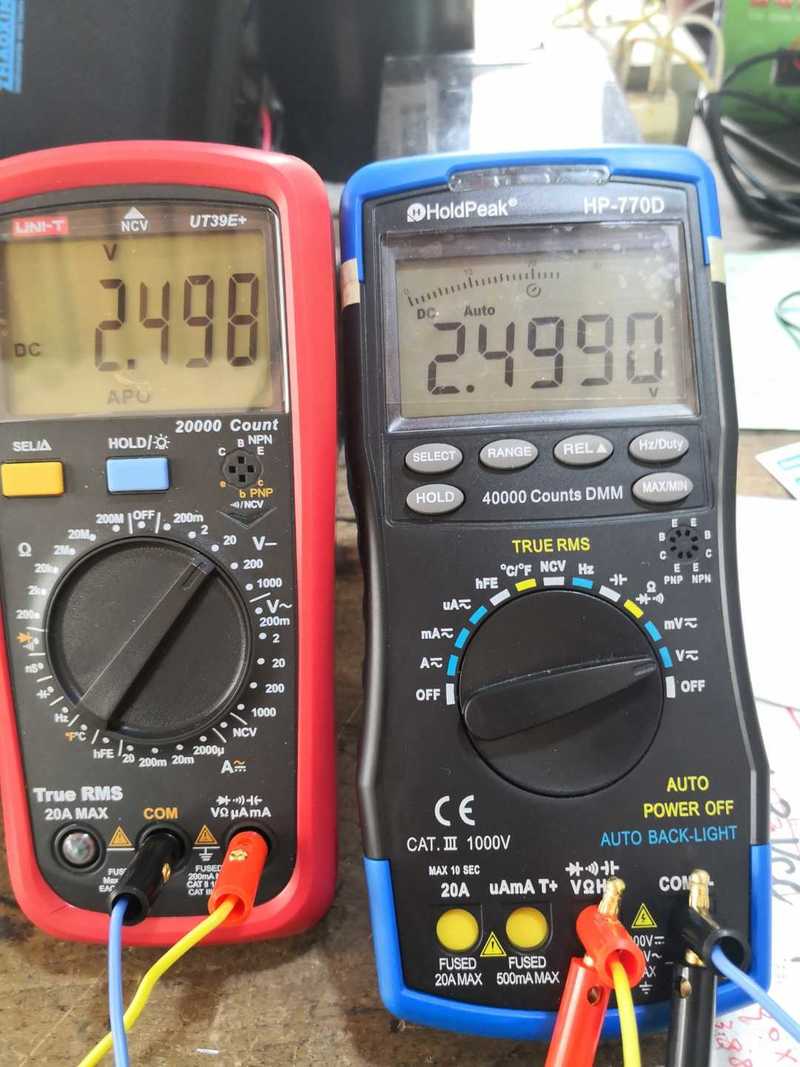

2.5V

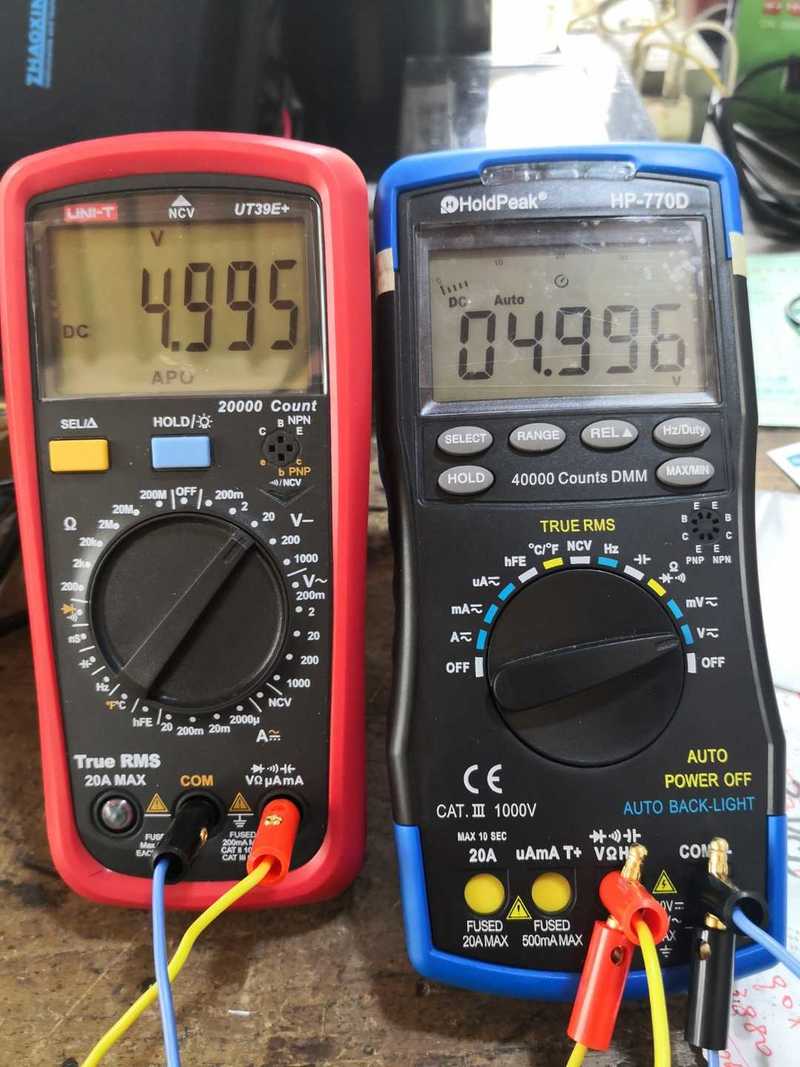

5V

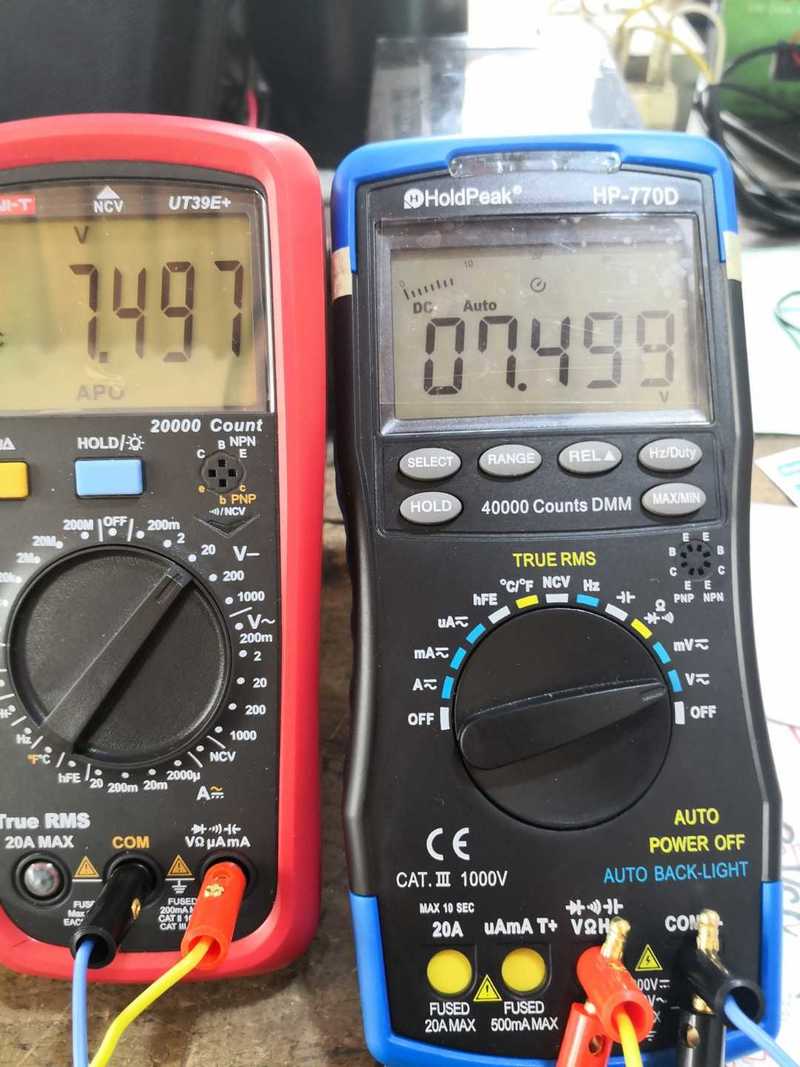

7.5V

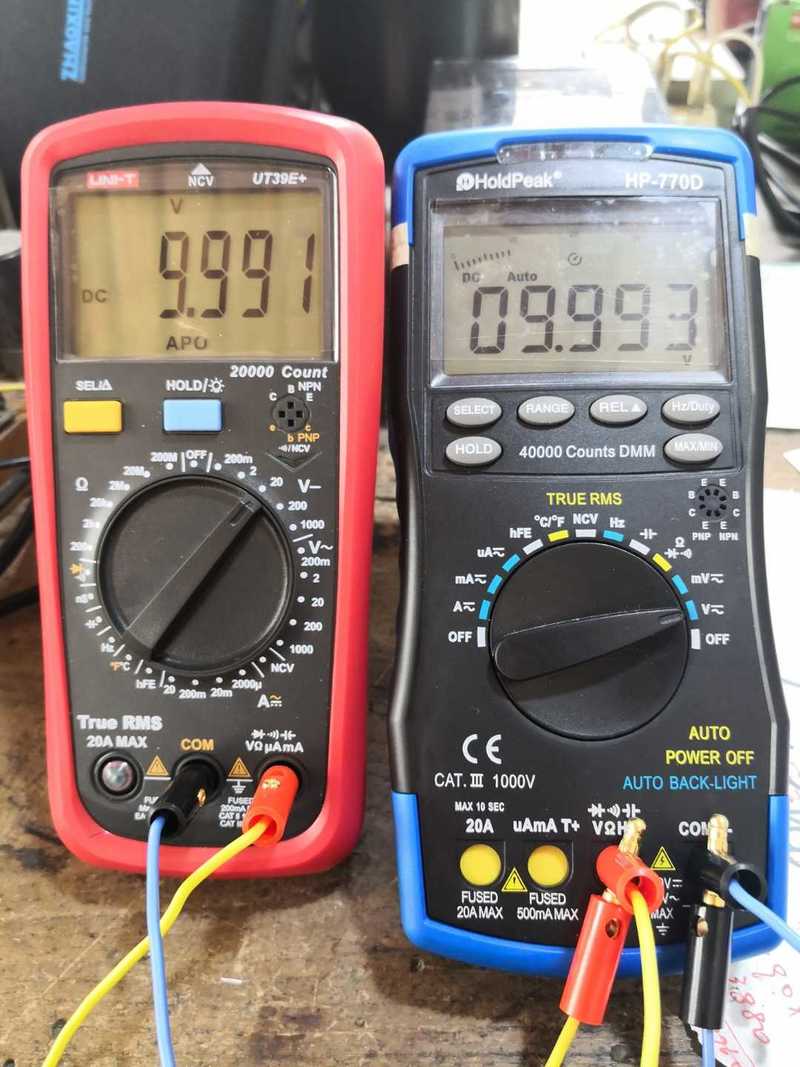

10V

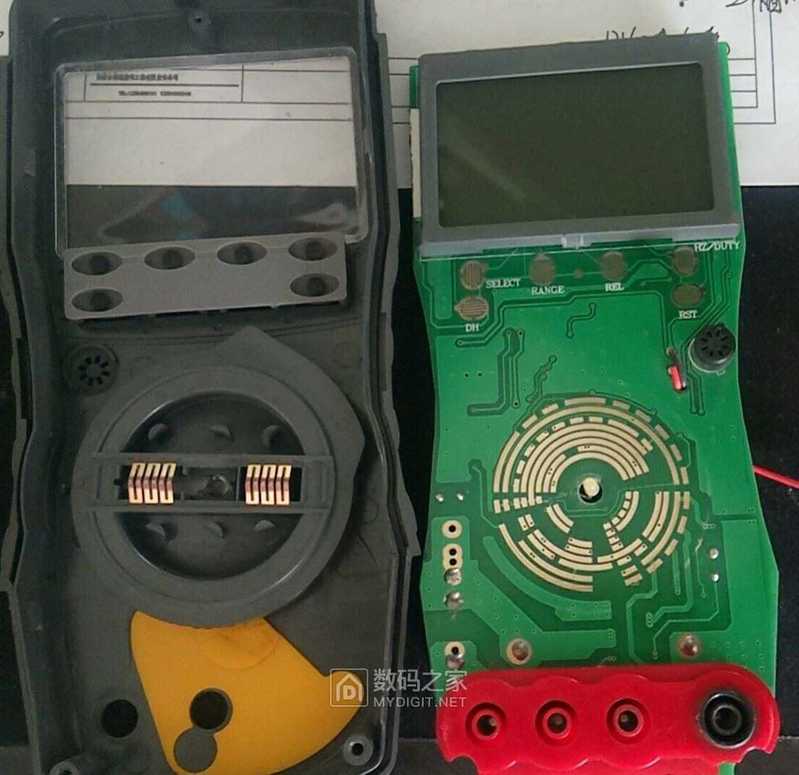

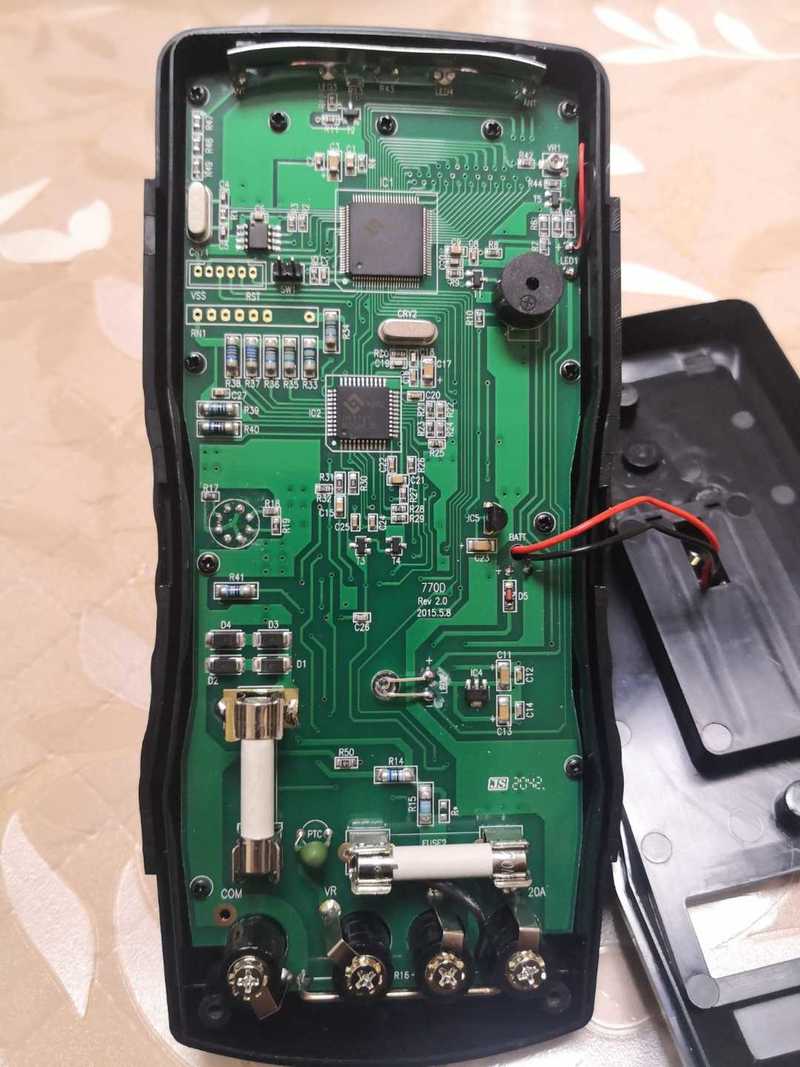

拆盖看看内部 PCB布局规整，中规中矩

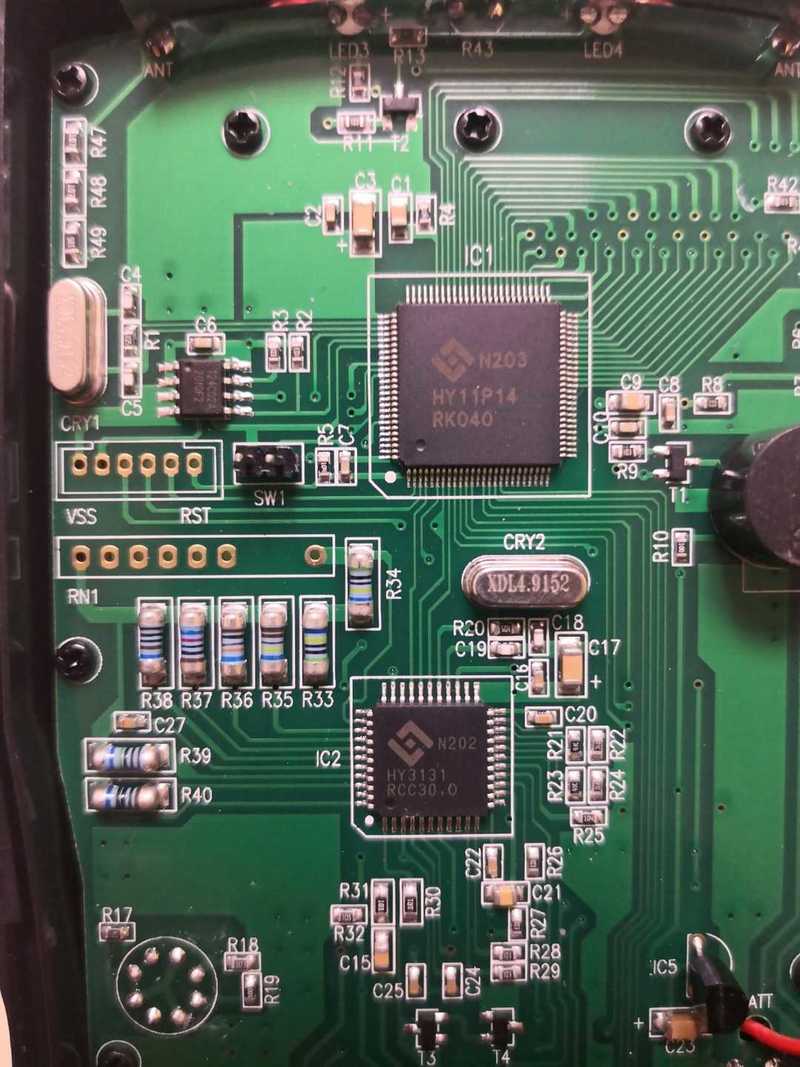

台湾纮康双硬芯、两个XDL4.9152M晶振

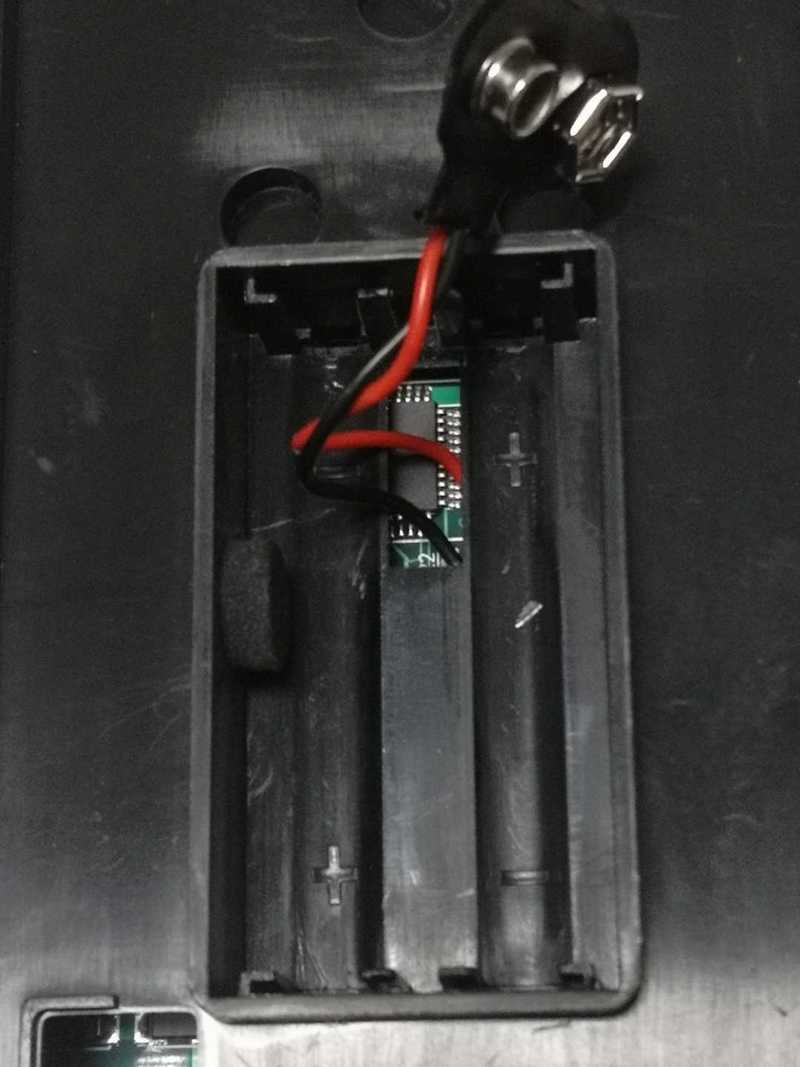

电池仓，厂家开模预留了5号电池座却配备了9V 6F22电池。很庆幸日后可以轻松改装2节14500锂电池供电。

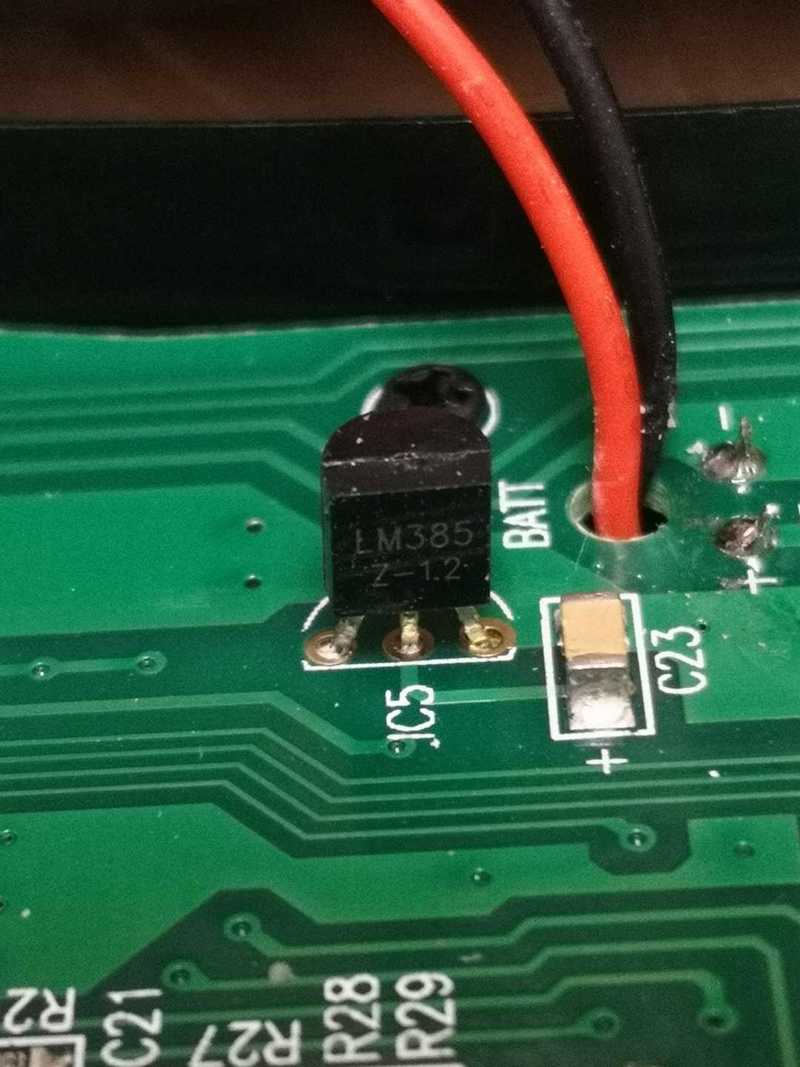

LM385-Z1.2  [1.235V]电压基准

机械防烧机构（借隔壁图 疑似V片缺失）


优点：整个PCB板共有11颗螺丝固定，4个表笔插座全部上了紧固螺丝。20A电流档铜箔上并联了导线一根导线以增加导电面积。
表笔用料实在。粗大的笔杆和防护帽不便于单手测量，个人不是很喜欢，但目测确实能够达到CATIII的安全等级。
电压档测量结果线性、精度尚可，数值稳定。电阻、电容反应速度快，实测56mF大电容7秒内出数字。

槽点：通断蜂鸣档提升音略有延迟，但也不是很慢的那种。
外壳塑料感很强，甚至有种山货的感觉。硅胶包套很薄，半包围、后壳赤裸，谈不上防摔。
支架虽说可以180°翻转，但塑料软趴趴的，真担心一不小心就给掰断了
同样是四位半，后盖内衬没能见到金属屏蔽层，连锡箔纸都没舍得用，抗干扰性能堪忧。






收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

13912217676 楼主     数字巨人 2021-4-8 18:25:11

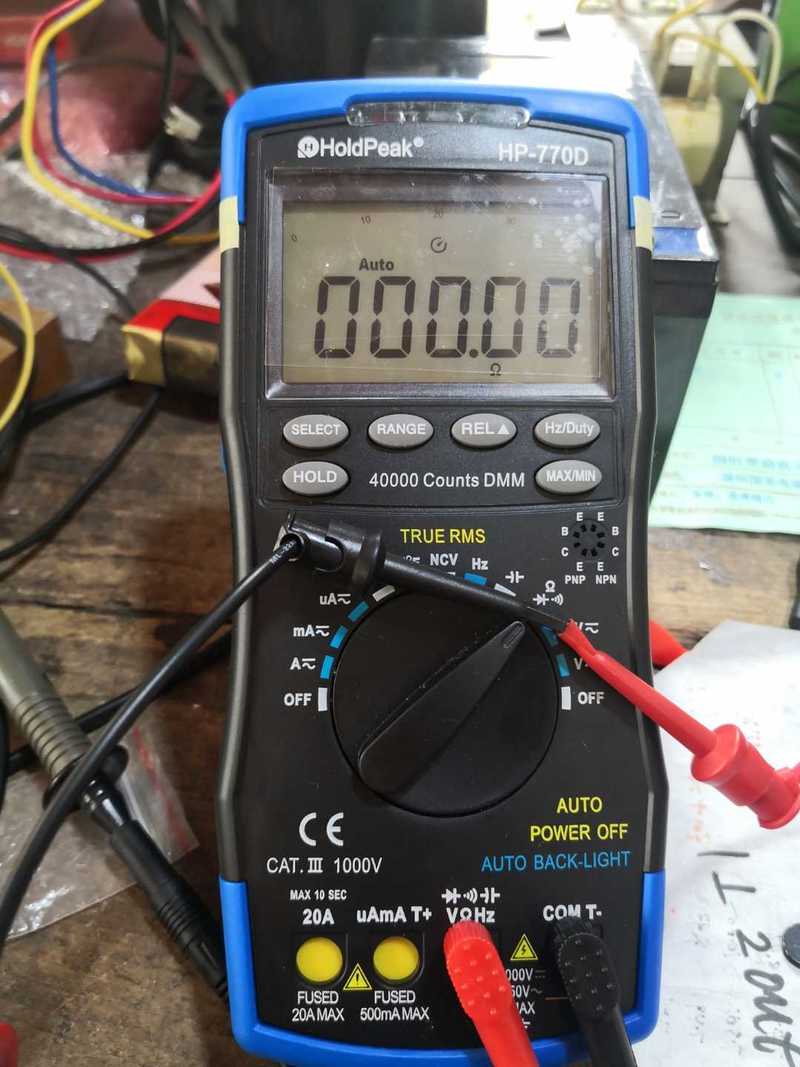

电阻档测试，表现不太友好。低阻值北砍底数了。短接表笔直接显示为0，这就意味着这个婊子不适宜10Ω以下的小电阻测试

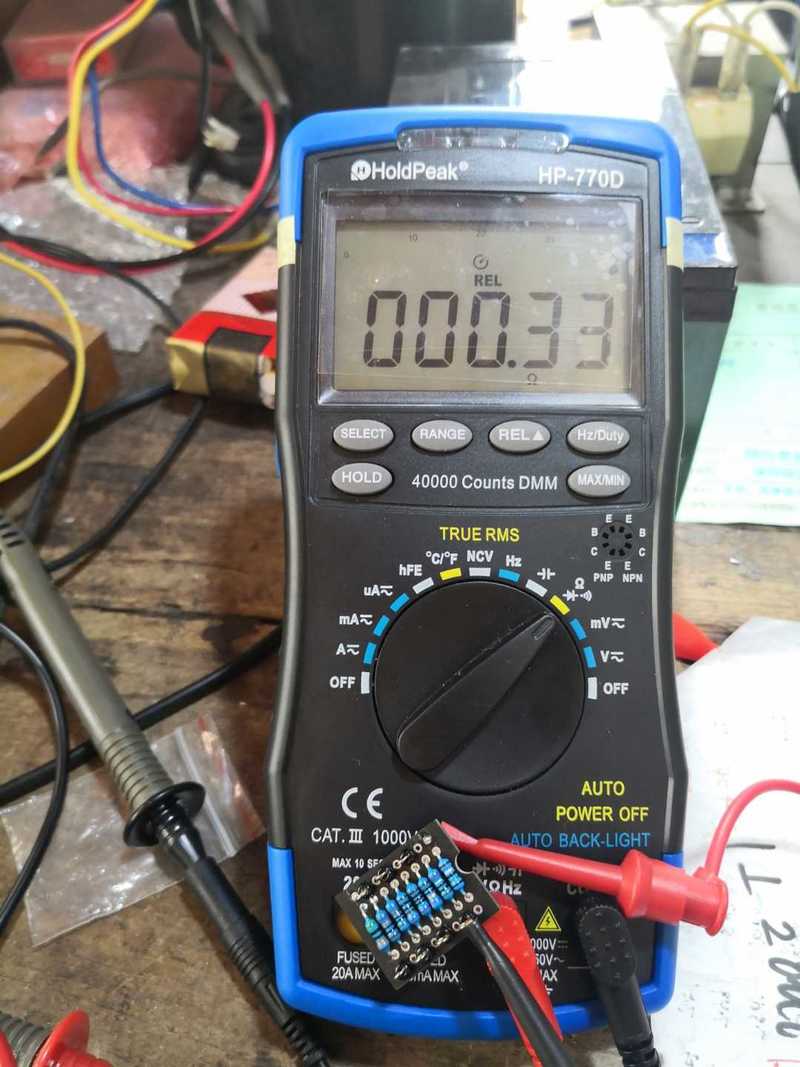

0.5Ω测量值0.33Ω

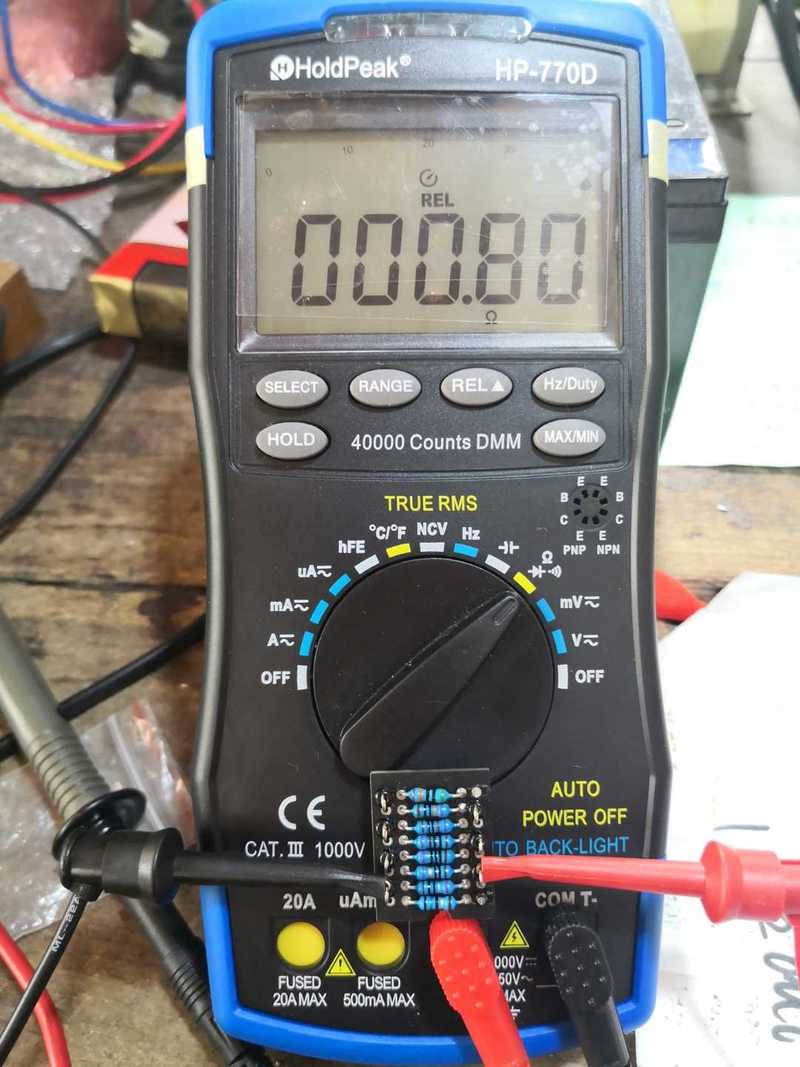

1Ω测量值0.80Ω

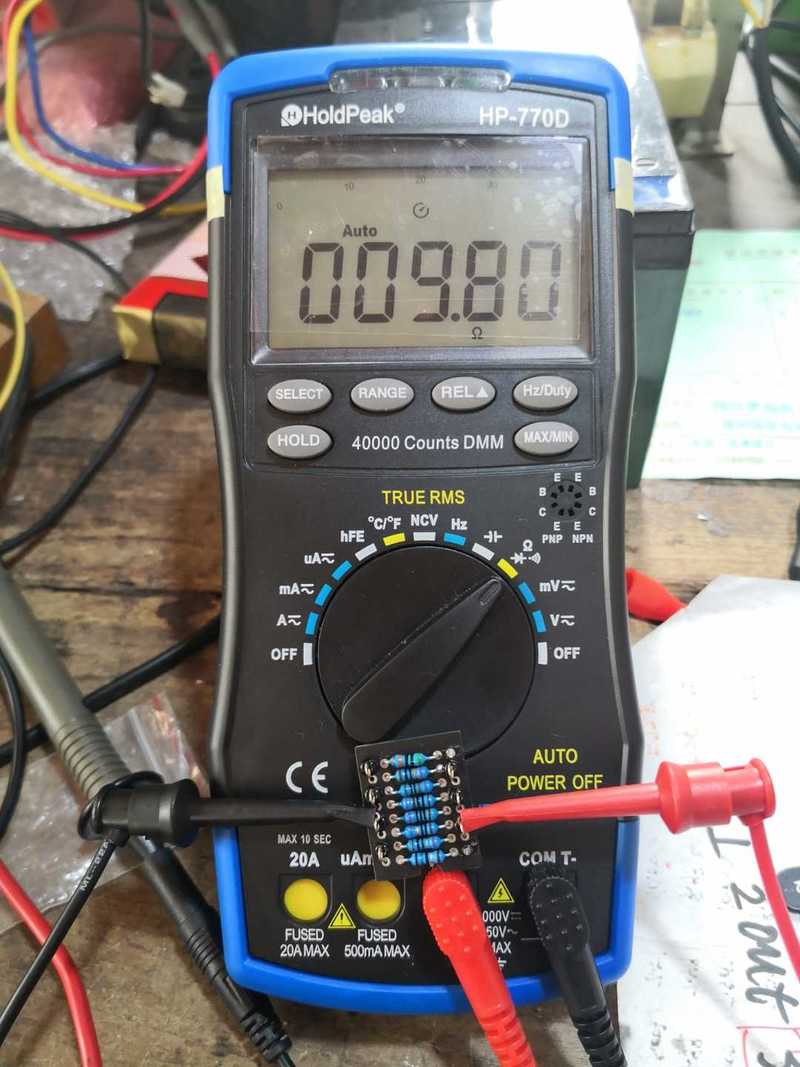

10Ω测量值9.80Ω

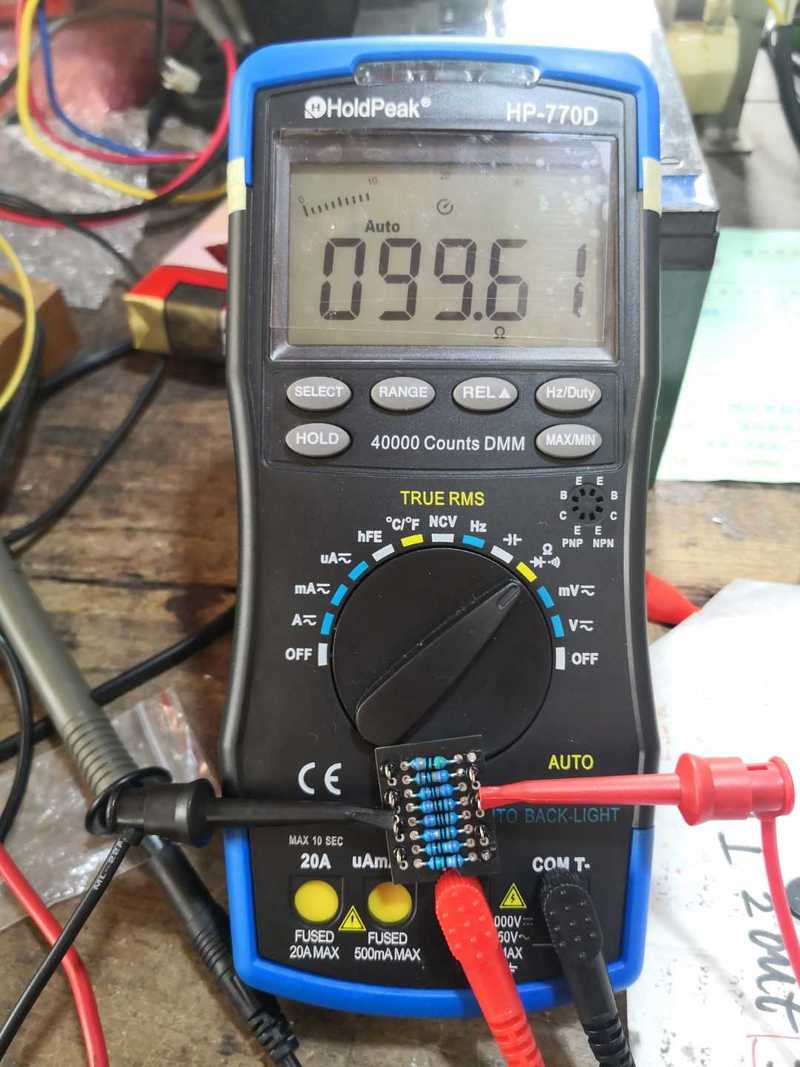

100Ω测量值99.61Ω

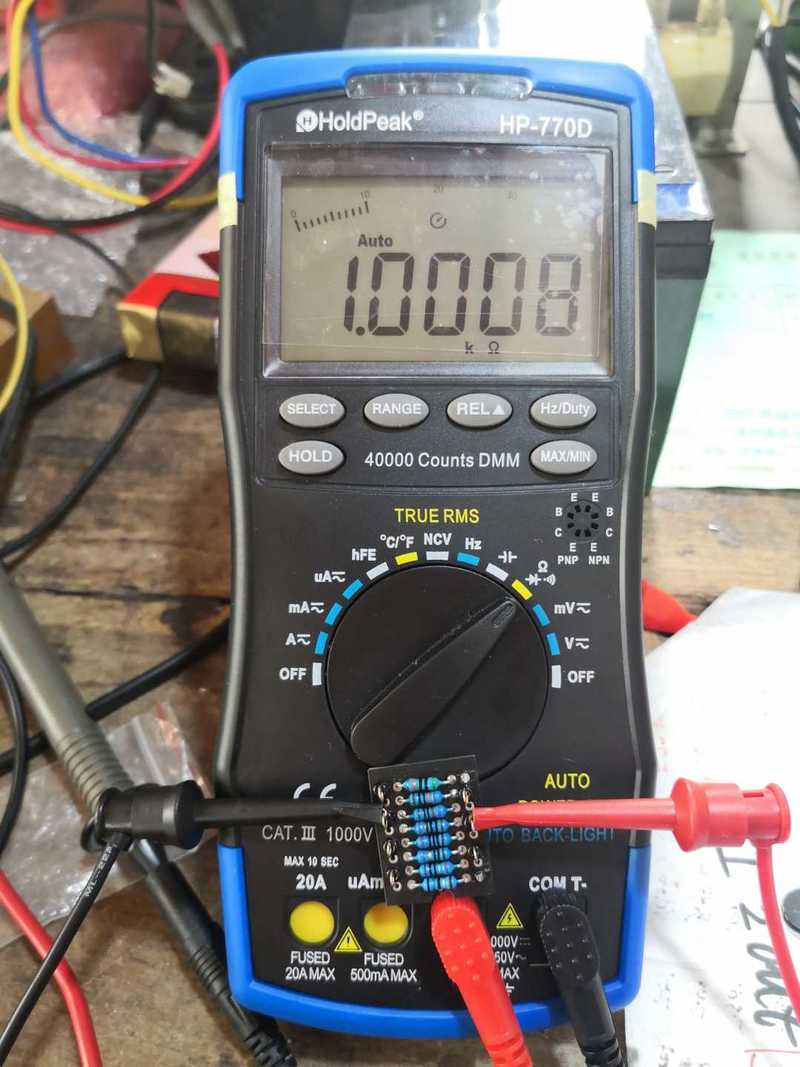

1K测量值1.008KΩ，趋于正常





2021-4-8 18:25:11 回复
13912217676 楼主     数字巨人 2021-4-8 18:45:59

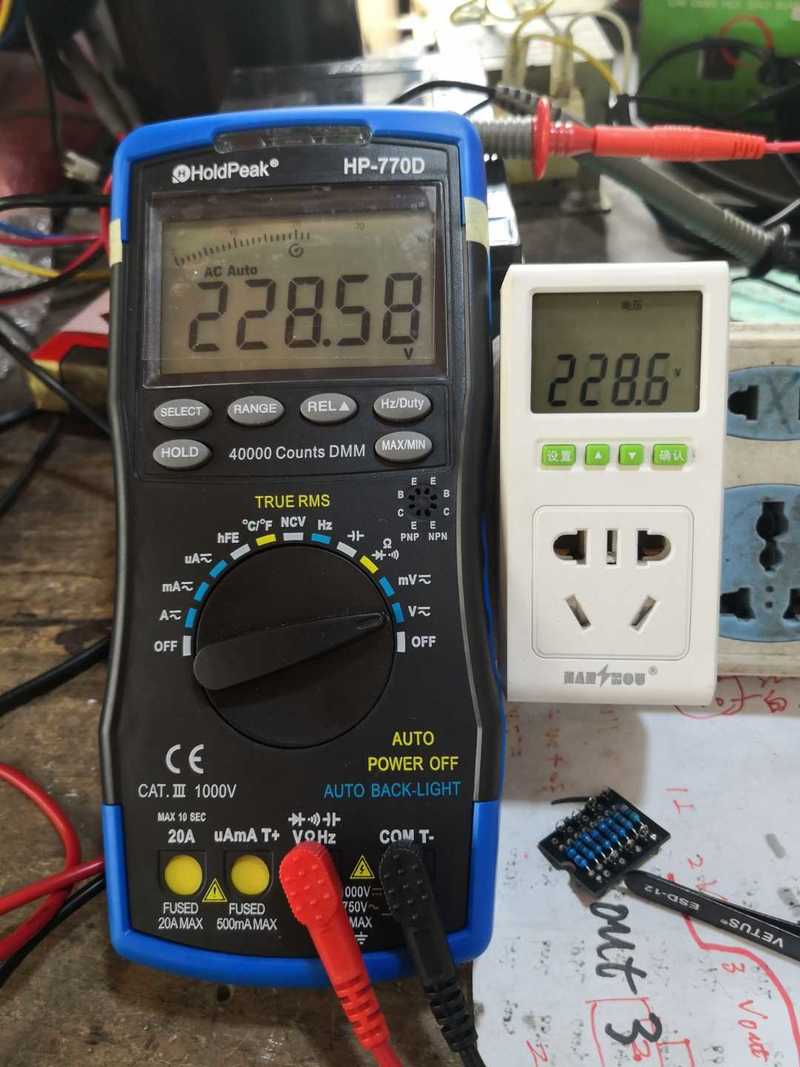

测量220V电压可以显示小心点后面两位

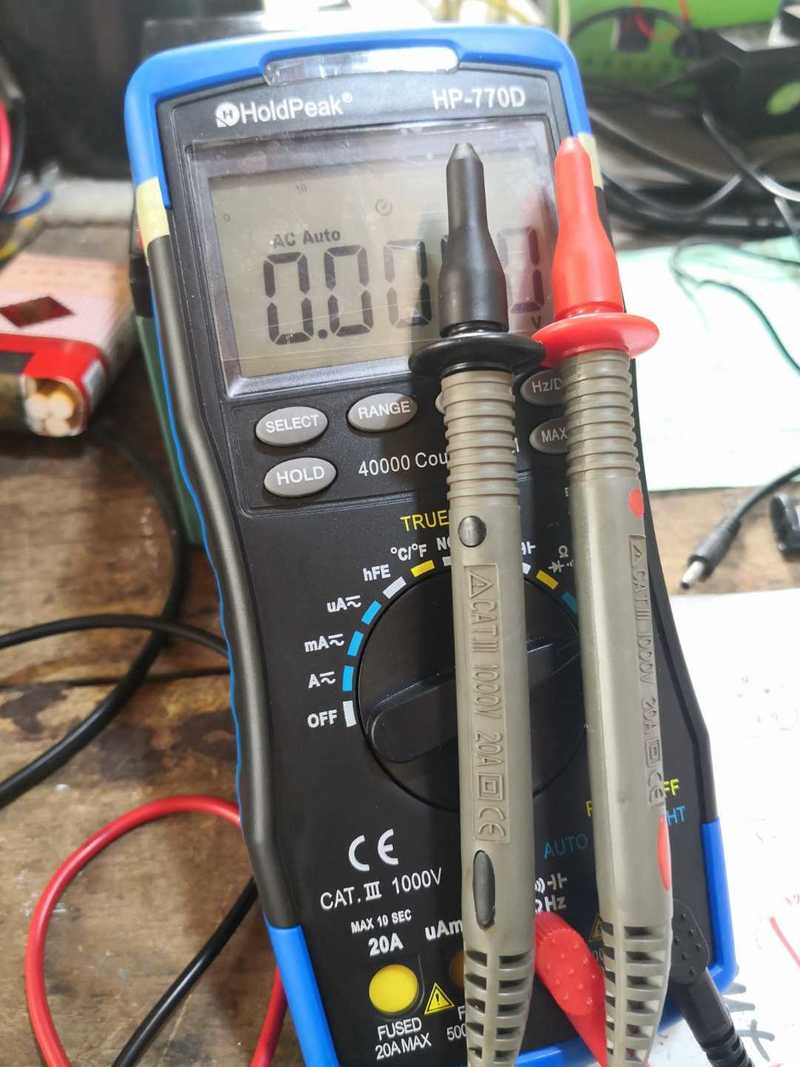

20A 1000V CATIII粗大的表笔

2021-4-8 18:45:59 回复
wgh1027 数字大神 2021-4-8 18:57:47
看起来不错
2021-4-8 18:57:47 回复
wgh1027 数字大神 2021-4-8 18:59:45
2021-4-8 18:59:45 回复
PTMPY 数字斗士 2021-4-8 19:02:18
官方标称的直流电压精度才到0.1%，直流电流档精度跟三位半一个档次1.0%。还搞成40000万字显示。

厂家说老纳名字叫胡来

直流电压四位半应该到0.05%的
2021-4-8 19:02:18 回复
wgh1027 数字大神 2021-4-8 19:03:27
HY11P14芯片比较少见
2021-4-8 19:03:27 回复
ksj197706 数字大师 2021-4-8 19:22:56
貌似还不错，多少钱入的？
2021-4-8 19:22:56 回复
hc061218 数字王者 2021-4-8 20:46:17
送的电池仓不错！
2021-4-8 20:46:17 回复
勇闯沙滩 数字大神 2021-4-9 06:55:21
也算不错的一个万用表，很好。
2021-4-9 06:55:21 回复
13912217676 楼主     数字巨人 2021-4-9 07:53:31
勇闯沙滩 发表于 2021-4-9 06:55
也算不错的一个万用表，很好。

电阻档被砍底数了。REL键成了摆设
2021-4-9 07:53:31 回复
13912217676 楼主     数字巨人 2021-4-9 07:59:27
PTMPY 发表于 2021-4-8 19:02
官方标称的直流电压精度才到0.1%，直流电流档精度跟三位半一个档次1.0%。还搞成40000万字显示。

厂家说老 ...

或许官方标称精度比较保守吧
2021-4-9 07:59:27 回复
13912217676 楼主     数字巨人 2021-4-9 08:03:29
ksj197706 发表于 2021-4-8 19:22
貌似还不错，多少钱入的？

官网售价310多
2021-4-9 08:03:29 回复
13912217676 楼主     数字巨人 2021-4-9 08:09:30
wgh1027 发表于 2021-4-8 19:03
HY11P14芯片比较少见

查询了一下，内含8位精简指令集，共有66个指令，包含硬体乘法指令及查表指令。据说功耗不是太高 休眠电流1uA
2021-4-9 08:09:30 回复
13912217676 楼主     数字巨人 2021-4-9 08:11:08
hc061218 发表于 2021-4-8 20:46
送的电池仓不错！

哈哈！我都赶紧去找两个弹簧压片
2021-4-9 08:11:08 回复
PTMPY 数字斗士 2021-4-9 11:04:22
13912217676 发表于 2021-4-9 07:59
或许官方标称精度比较保守吧

好用就行，电压蛮准的，厂家宣传的电阻档精度是合格的，反而偏了，厂家妖气
2021-4-9 11:04:22 回复
乐在其中110 数字精灵 2021-4-12 00:20:29
谢谢分享。
2021-4-12 00:20:29 回复
ynkmzyl 数字大师 2021-10-23 10:07:46
这表玩过，高端HY3131前端发动机，配了一堆5毛外围、5毛外壳，老子真是服了这厂家脑回路
2021-10-23 10:07:46 回复
13912217676 楼主     数字巨人 2021-10-24 06:33:51
ynkmzyl 发表于 2021-10-23 10:07
这表玩过，高端HY3131前端发动机，配了一堆5毛外围、5毛外壳，老子真是服了这厂家脑回路 ...

是的，内部还行就是外壳太TM随意了
2021-10-24 06:33:51 回复
ynkmzyl 数字大师 2021-10-24 09:14:12
本帖最后由 ynkmzyl 于 2021-10-24 09:23 编辑
13912217676 发表于 2021-10-24 06:33
是的，内部还行就是外壳太TM随意了

内部也不行，HY3131用的5分晶园排阻，2毛基准，软件优化也不给力，3131速度是很快的，这表慢的象坨屎，刀盘设计一团糟，外壳又薄又脆，塑料都是几十年前的水平。妥妥的奔驰发动机装拖拉机里了，这表批发才二百多，零售三百我，倒也对得起它这堆5分零件
