DTH0661L芯片方案万用表校准方法

发表于：2021-4-20 07:26:59 4072
万用表
主题类别: 校准_调试
仪表品牌: 华谊
显示方式: 6000字
型号或关键字: PM2108

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-4-20 12:42 编辑

摸索着校准一个钳形万用表，主控采用DTH0661L芯片方案。几经失败后最终成功，发出来大家共享

本人小白一个，也许用此方法校准成功纯属偶然说白了就是瞎蒙。发帖主要目的是抛砖引玉，不到之处还请大家指点

校准前对比基准模块高出3～4个字，按照厂家给的技术参数算下来也不算超标。强迫症让我还是打算重新校准一下。国产不是做不出好表，而是缺乏了精益求精的工匠精神，态度问题。

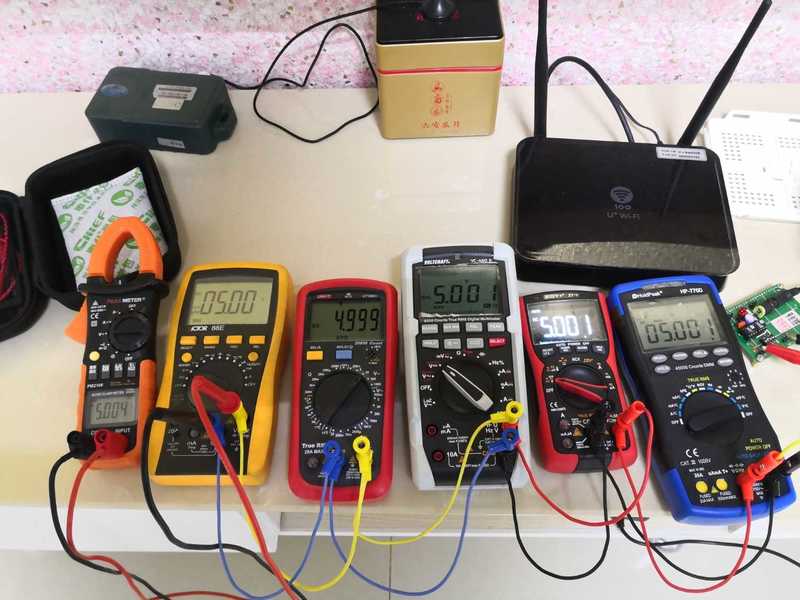

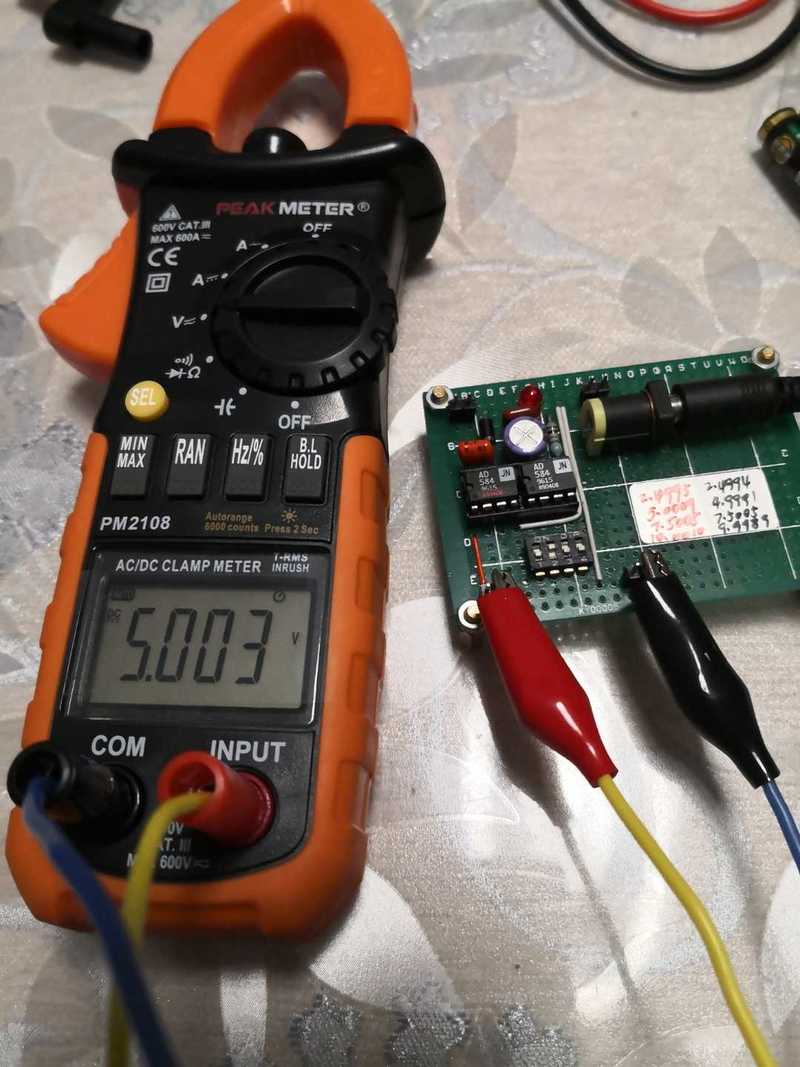

校准后测试照片

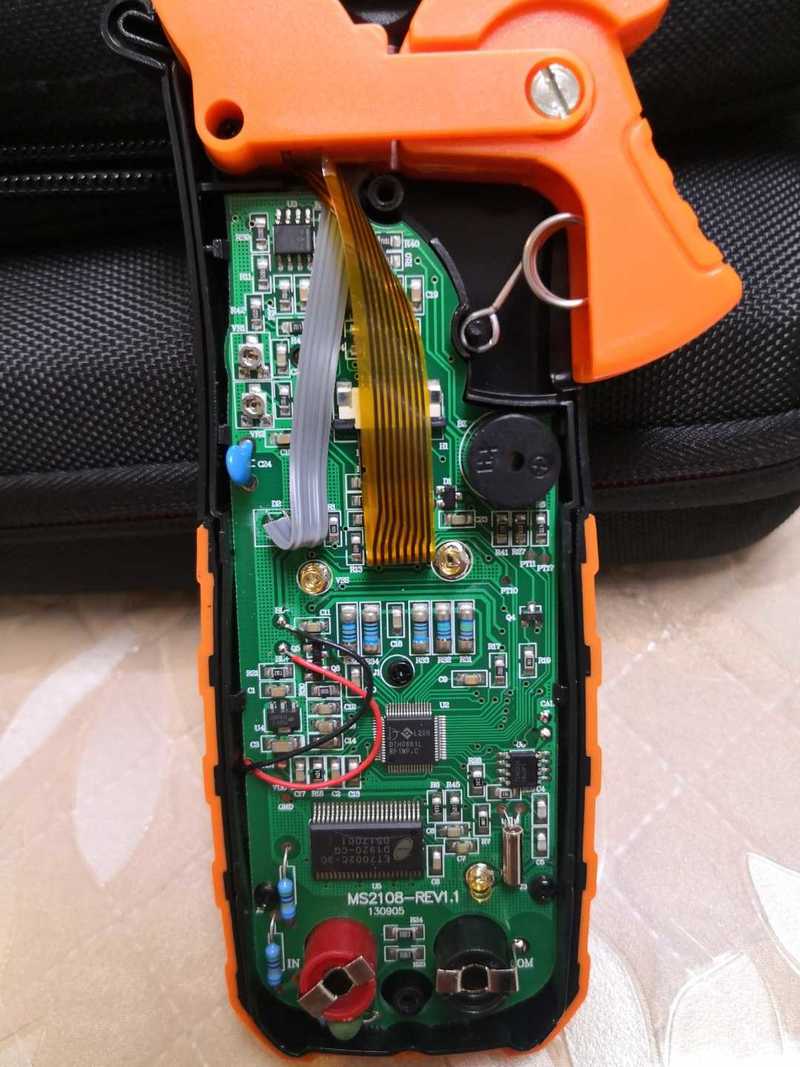

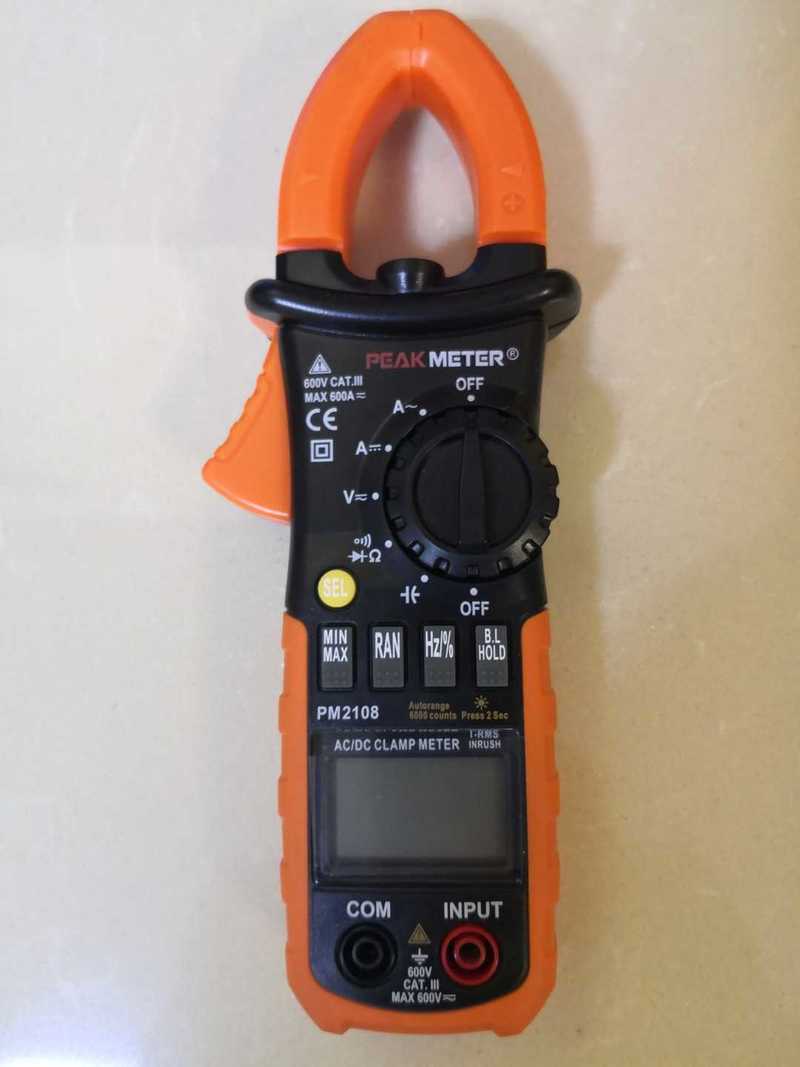

华谊PM2108钳形表不支持闭壳校准。拆机，猜测0661和0660校正方法可能一样。为以防万一，校准前备份了存储器数据。果不其然，校准过程中万用表死机、乱码、最终变成砖。。。

拆焊存储器擦除错误数据写入原机数据后 才得以正常显示，但还是和原来一样高3～4字

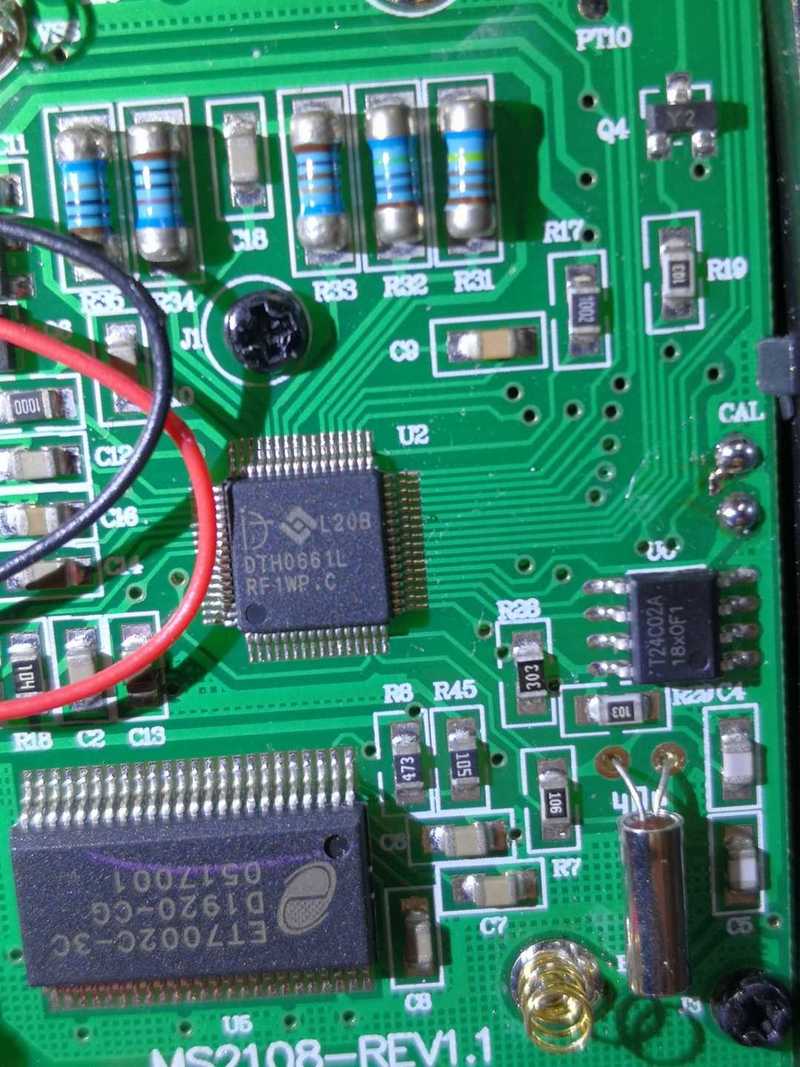

经过不断摸索才明白，原来正确的方法是：短接焊盘CAL焊点，取下表笔，逆时针快速转动拨盘OFF至Ω档，显示屏显示CAL进入校正模式，按2次SEL键显示屏显示mV字符后笔座输入500mV标准电压，通过调整Hold键（-）Hz键（+）调整显示值为500mV，最后顺时针转动拨盘至OFF。断开CAL焊点恢复正常测量

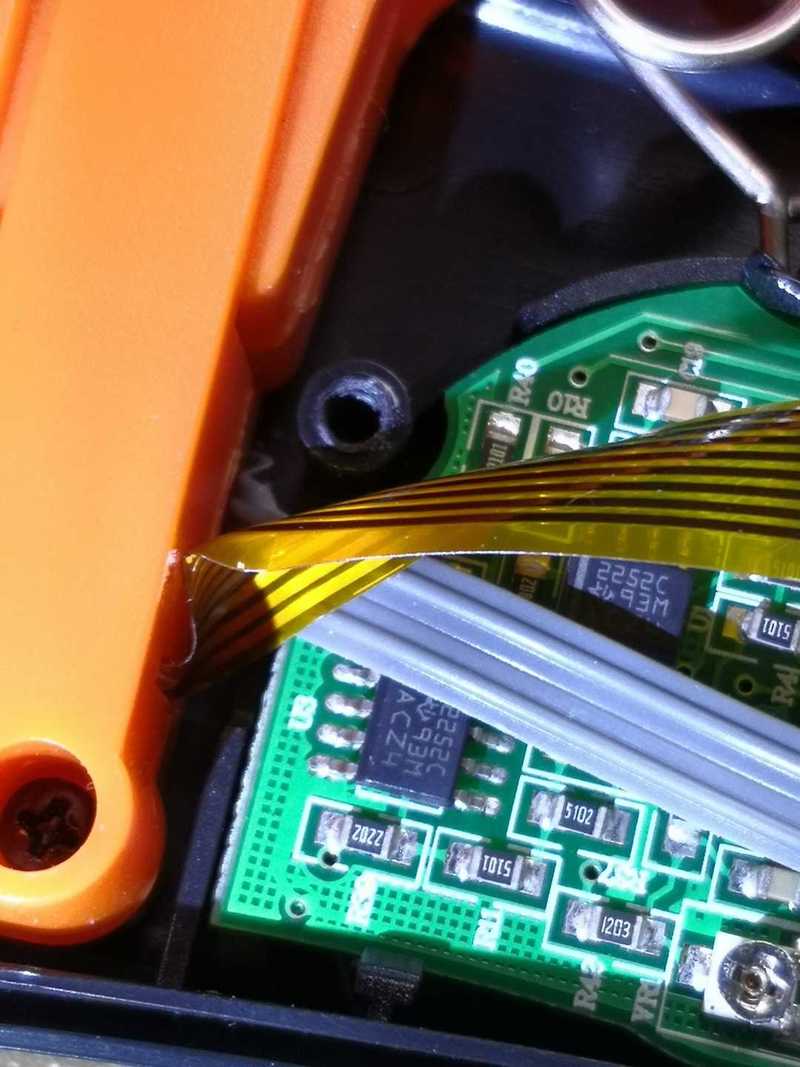

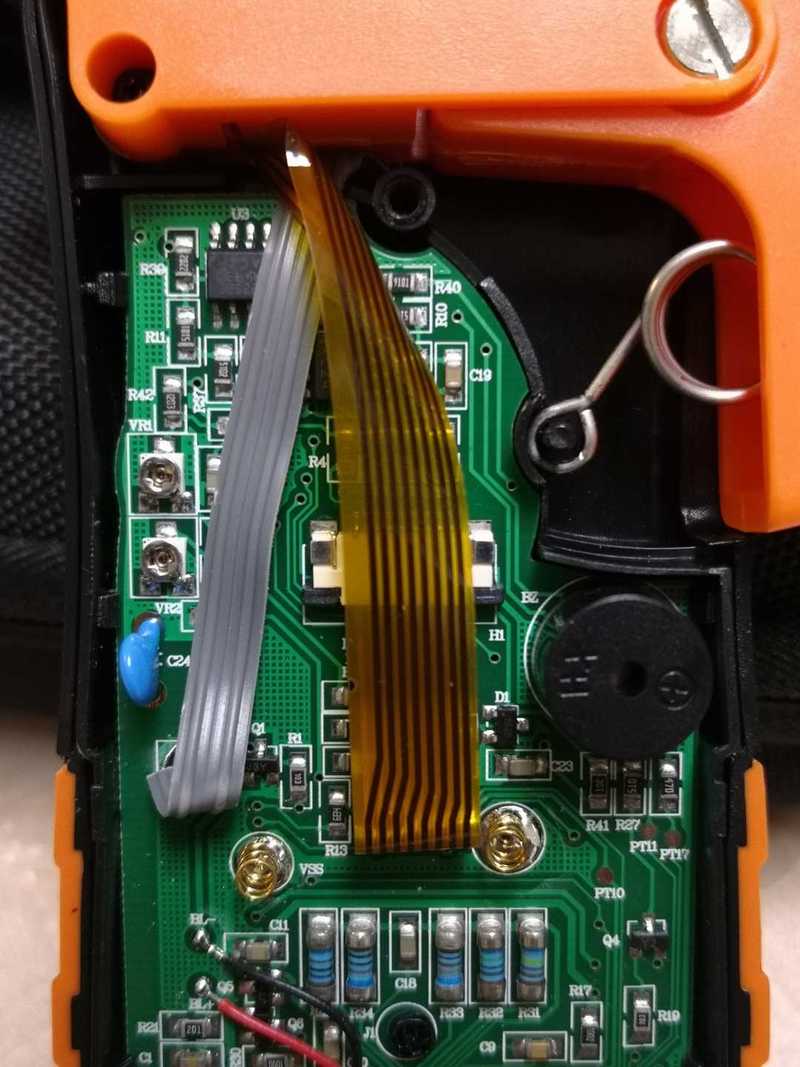

重点：1直接在Ω档通电开机校准无效！2校准过程中转盘的方向很重要！3PCB板上VR1、VR2无专业设备不建议乱动！4预先备份数据以防不时之需！
DTH0661L和DTM0660校正方法大同小异。网页上没有找到关于DTH0661L的资料

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

13912217676 楼主     数字巨人 2021-4-20 07:55:07
2021-4-20 07:55:07 回复
13912217676 楼主     数字巨人 2021-4-20 08:28:32
无专业设备VR1 VR2不建议乱动！
2021-4-20 08:28:32 回复
PTMPY 数字斗士 2021-4-20 09:42:09
牛逼，厉害
2021-4-20 09:42:09 回复
duron_ff202006 数字梦想家 2021-4-20 12:07:01
厉害，谢谢分享！
2021-4-20 12:07:01 回复
wgh1027 数字大神 2021-4-20 15:10:25
2021-4-20 15:10:25 回复
wgh1027 数字大神 2021-4-20 15:10:58
谢谢分享
2021-4-20 15:10:58 回复
hc061218 数字王者 2021-4-20 19:01:36
技术贴！
2021-4-20 19:01:36 回复
ksj197706 数字大师 2021-4-20 19:42:35
谢谢分享！
2021-4-20 19:42:35 回复
wgh1027 数字大神 2021-4-20 23:51:06
0661跟0660有什么区别？
2021-4-20 23:51:06 回复
糊涂周 数字精灵 2021-4-21 00:19:13

感谢分享！
2021-4-21 00:19:13 回复
w36936951 数字奇才 2021-4-23 05:49:00
厉害
2021-4-23 05:49:00 回复
大家好 数字斗士 2021-4-23 06:44:58
厉害
2021-4-23 06:44:58 回复
田仁新 数字探长 2021-4-23 12:59:26
表王，牛逼
2021-4-23 12:59:26 回复
13912217676 楼主     数字巨人 2021-4-24 01:04:08
田仁新 发表于 2021-4-23 12:59
表王，牛逼

夸奖了。共同学习！
2021-4-24 01:04:08 回复
wgh1027 数字大神 2021-4-24 22:49:35
不错
2021-4-24 22:49:35 回复
shoucun 数字斗士 2022-5-27 19:07:24

谢谢分享
2022-5-27 19:07:24 回复
