泰坦牌VC9801A+万用表无显示，求帮忙和图纸

一台泰坦牌VC9801A+万用表，此表vo-com表笔插口接板上的两条线已断，接上后，接电池屏幕无显示，保险丝没断，经细查缺热敏电阻和两个t04，补齐后还是无显示，是7106坏了，还是屏幕坏了？求帮忙。【相机照的图片太大，不会缩小】想确定7106坏没坏， 测基准电压 vee+- 。                                 登录/注册后可看大图

测量1脚(正电压）和26脚(负电压）看电源加没加上。

wgsd 发表于 2017-10-30 08:31
测量1脚(正电压）和26脚(负电压）看电源加没加上。


登录/注册后可看大图

哪个是1脚，是右上角斜面下数4脚吗？


登录/注册后可看大图

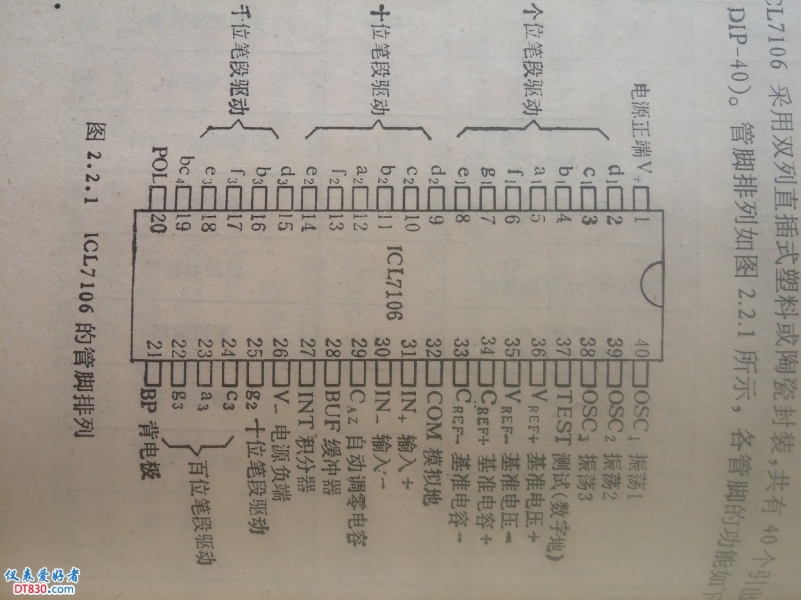

看不见你的图，给你一张ICL7106的管脚功能图。

管脚功能图我有，按你说的测量1脚(正电压）和26脚，不知哪个是1脚。也好断开1脚加外接9伏。

发个图上来看看。

勇闯沙滩 发表于 2017-10-30 16:07
管脚功能图我有，按你说的测量1脚(正电压）和26脚，不知哪个是1脚。也好断开1脚加外接9伏。 ...

你可测电压负端到7106的每一个脚，看有没有哪一个脚是9伏（1脚），如果都没有就说明电压没有加上。

wgsd 发表于 2017-10-30 16:33
你可测电压负端到7106的每一个脚，看有没有哪一个脚是9伏（1脚），如果都没有就说明电压没有加上。 ...

谢谢，我查一下。

在查找7106的过程中，发现记忆按键下面丝印lc3的tl062是空的，没有它影响屏幕显示吗？另外电压负端是在牛屎下面左侧第一脚，按正常7106的一脚逆时针数26脚是电压负端，应该牛屎右侧9个脚【很奇怪9个脚】上数第3是1脚，看上图它是接屏幕的，并且按你说的【测电压负端到7106的每一个脚，】，没有任何反应。

应该是炸表了，看你说的还应该是很严重的炸表，十有八九主芯片已经挂了。实际看牌子估计也不是啥高级货，其实我建议报废。你修下来的成本肯定高于重新买个新表

生命在于折腾，加个9V测测电流超不超，芯片挂了一般电流都会变大。另外不知道楼主是软芯还是硬芯的表

能确定的是你的图片拍的太小楼主要会用搜索，7106的datasheet网上找找，不至于管脚如何辨识都困难吧，先看看IC上电没，LCD的连接，OSC信号的正常？

yangsen 发表于 2017-10-31 22:11
生命在于折腾，加个9V测测电流超不超，芯片挂了一般电流都会变大。另外不知道楼主是软芯还是硬芯的表 ...

3楼有图片啊。

xo304 发表于 2017-10-31 23:18
能确定的是你的图片拍的太小楼主要会用搜索，7106的datasheet网上找找，不至于管脚如何辨识都困难吧，先 ...

电压负端是在牛屎下面左侧第一脚，按正常7106的一脚逆时针数26脚是电压负端，那么应该牛屎右侧9个脚【很奇怪9个脚】上数第3是1脚，看3楼牛屎图它是接屏幕的，好像上数第4是1脚，测电压负端到7106的每一个脚，没有任何反应。

沿着电池连线不难找到7106的供电端吧。

wgsd 发表于 2017-11-1 07:50
沿着电池连线不难找到7106的供电端吧。

此板电源键是背光灯 键挪过来的，6个脚连接方法不知和电源键一样不，费点周折。

勇闯沙滩 发表于 2017-11-1 08:13
此板电源键是背光灯 键挪过来的，6个脚连接方法不知和电源键一样不，费点周折。 ...

能先飞根线，让7106上电，把LCD点亮不，先找问题点，别管别的。

wgsd 发表于 2017-11-1 07:50
沿着电池连线不难找到7106的供电端吧。

沿着电池正极连线到358双运放之间有个1m电阻，电阻前有9伏，电阻后没有了电压，拆电阻看看吧。

勇闯沙滩 发表于 2017-11-1 20:32
沿着电池正极连线到358双运放之间有个1m电阻，电阻前有9伏，电阻后没有了电压，拆电阻看看吧。 ...

7106有电，OSC起振，LCD接线好，就该有显示。

xo304 发表于 2017-11-1 20:12
能先飞根线，让7106上电，把LCD点亮不，先找问题点，别管别的。

飞根线接1-26脚及27脚没反应，看来7106掛了，好在有焊盘，不过7106是42位的，费点周折得。
