DIY用LM317制作的1.27--37伏可调电源

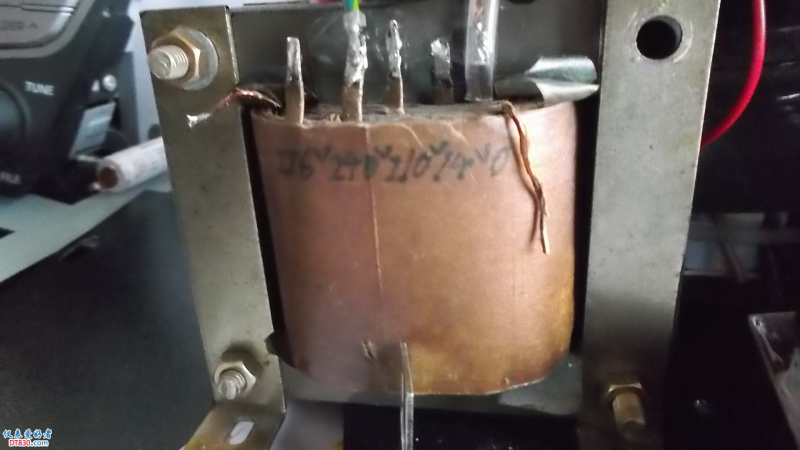

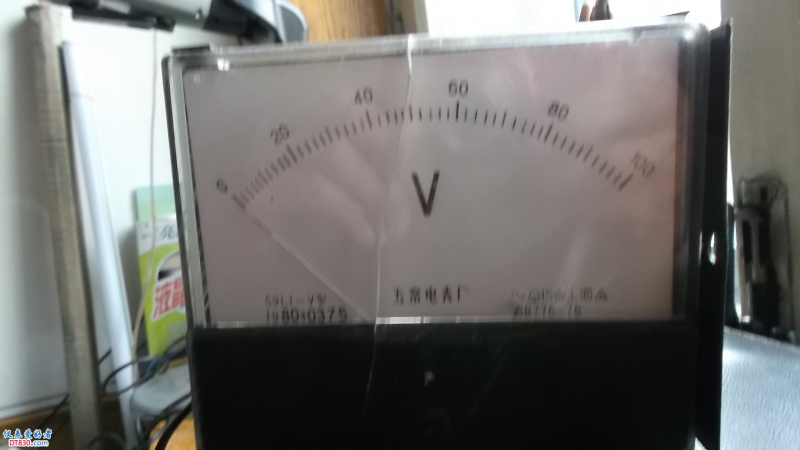

我制作的可调电源是按网上最简单的【用LM317制作的1.27--37伏可调电源】电路图做的，亮点在于前面的100伏交流电压表【线性非常好】和老冰箱稳压器上的变压器。电压表拆除了里面的红袍电阻和玻璃2极管，用一电阻加电位器，改为【直流可调电压表】，现为50伏。变压器有5个抽头，标有0-14-210-240-276，无次极，本来想拆开重缠，但变压器浸漆很好没舍得拆，就在240头附近断开得到29伏【240头附近断头-276】，初级0-240，效果还行。另外电压表可两用，用上面的6脚钮子开关可当平时用直流电压表，一举两得。制作过程是次要的，主要这个表【附合本坛名字】很好，字大线性非常好，我这50后眼神不好的。

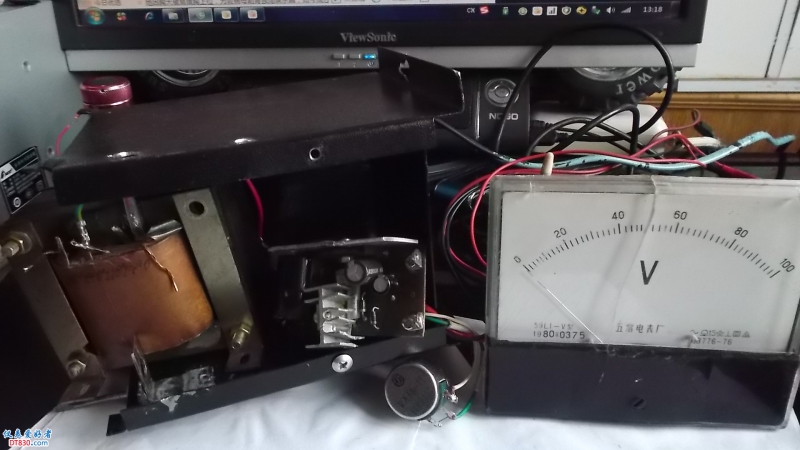

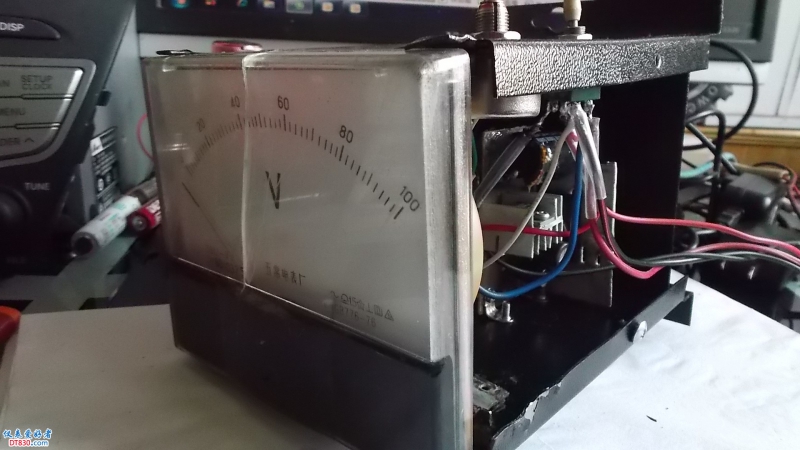

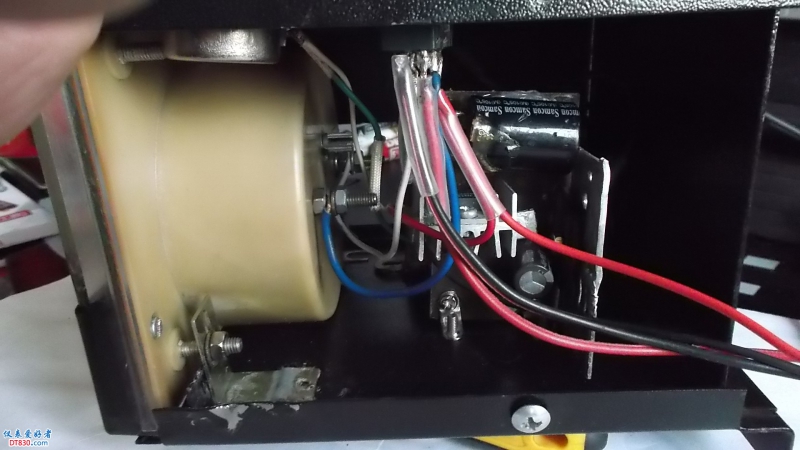

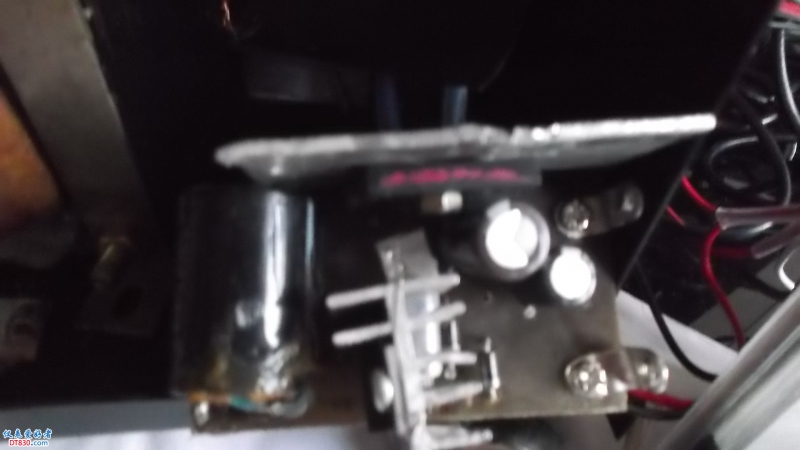

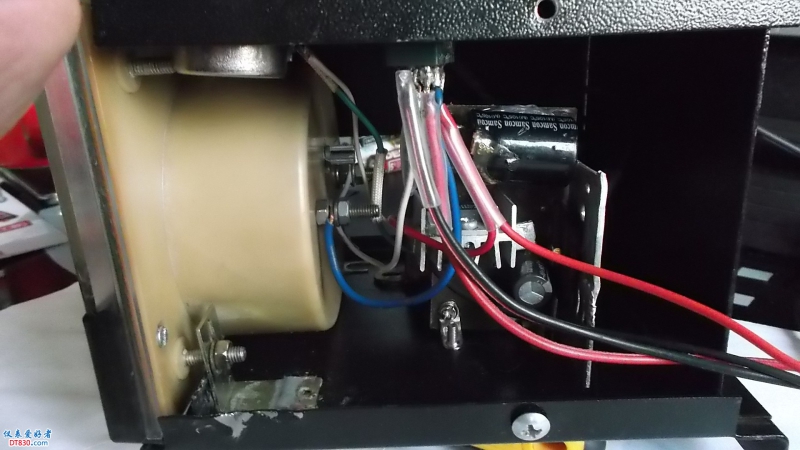

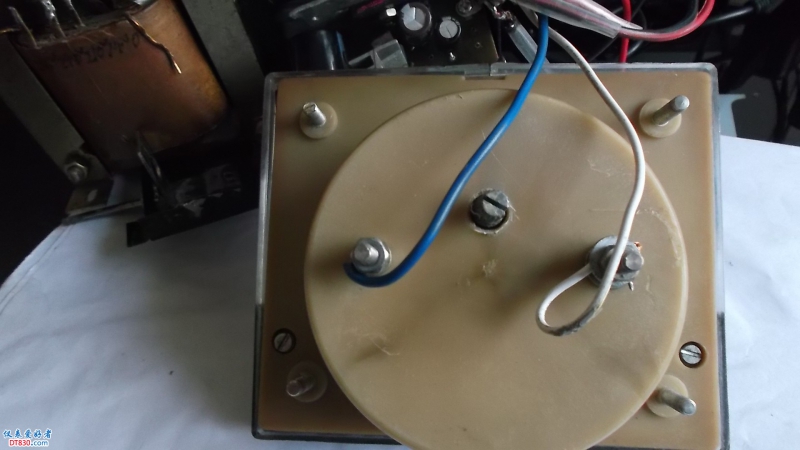

前面图 45度图 侧面图 直流可调电压表 变压器 电路板 拆开后全图

mktsd 发表于 2017-11-22 15:02
不错不错，楼主是个绝对高手

就是凑手的元件并一并。互相学习。欢迎新坛友。

有没有电路图呢。。 我也想做一个。！

roromiao 发表于 2018-2-6 15:43
有没有电路图呢。。 我也想做一个。！


登录/注册后可看大图


登录/注册后可看大图

你还用做吗？图没传上。【用LM317制作1.27--37伏可调电源电路图】网上有的是。

根据输出电压调整317输入电压，要不发热感人

5448 发表于 2018-2-7 13:50
根据输出电压调整317输入电压，要不发热感人

一般就是试试某个电器，不长时间带负载，不会发热到哪。

测试  测试 可以
