一次不尽人意的ut89xe电阻档打磨。。。

*发表于：2021-5-20 10:55:52* 2136 · 发表于：2021-5-20 10:55:52

您需要登录才可以下载或查看，没有账号？立即注册

x

非正式版ut89xe各方面都不错，但是200欧姆档测试下来误差很大并且线性很不好，研究发现可以和ut61e一样打磨200欧姆档，于是找了一个200k的beckman多圈电阻并ut89xe的分压电阻100欧姆上尝试微调看看能否改善200欧姆档的准确度。

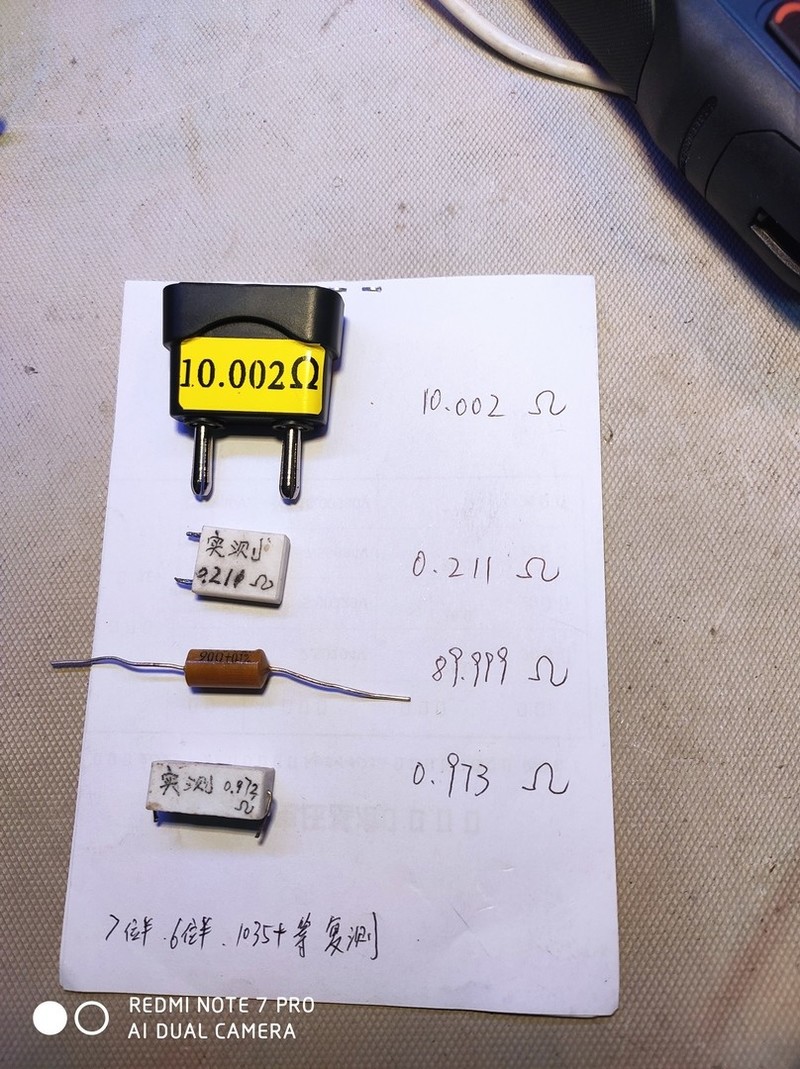

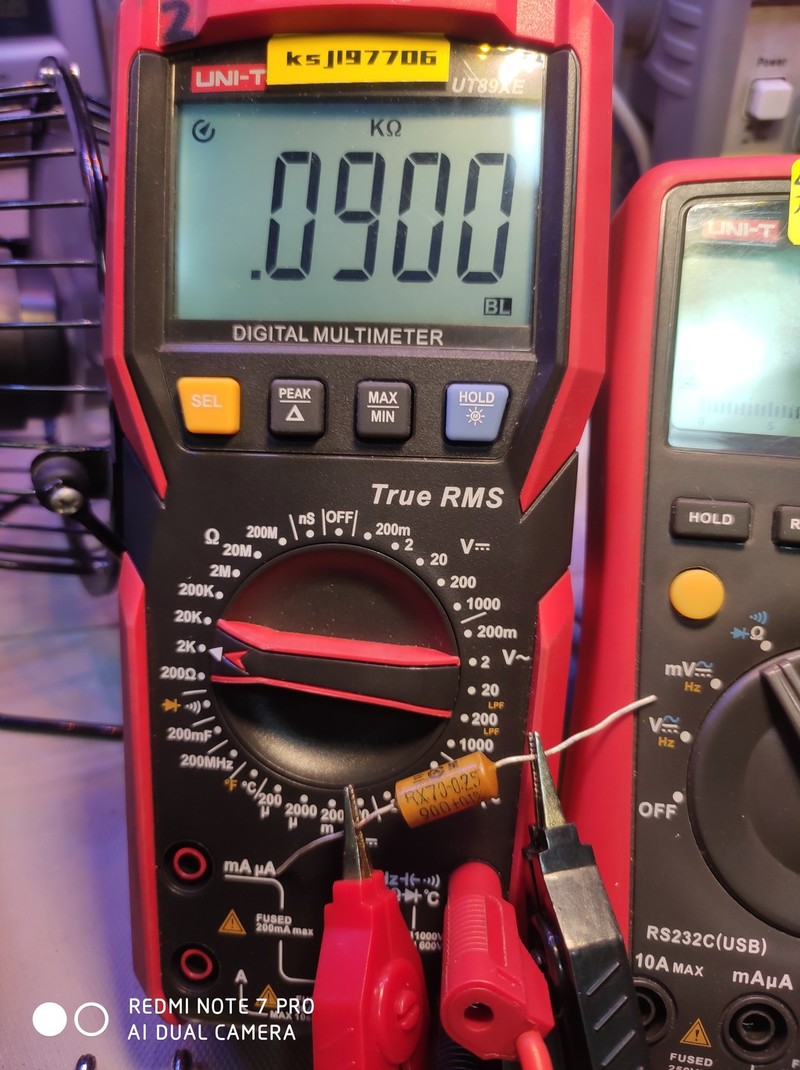

先上经过标定的目标电阻

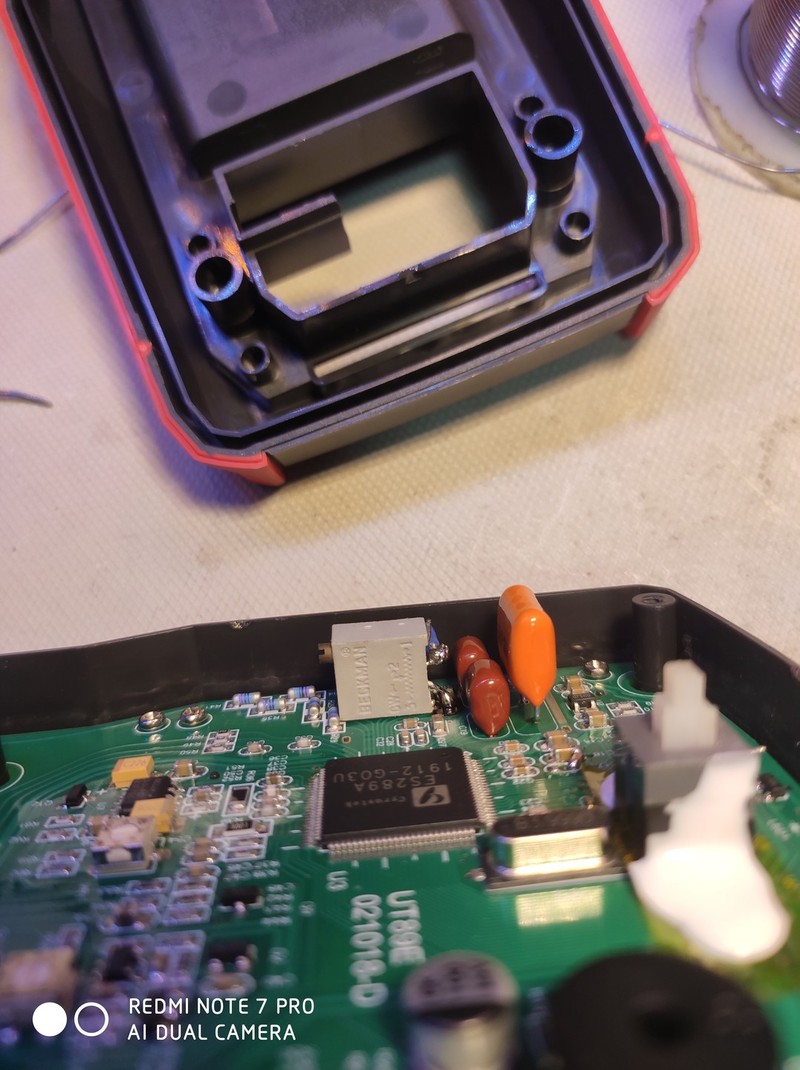

beckman多圈并在分压电阻100欧姆上

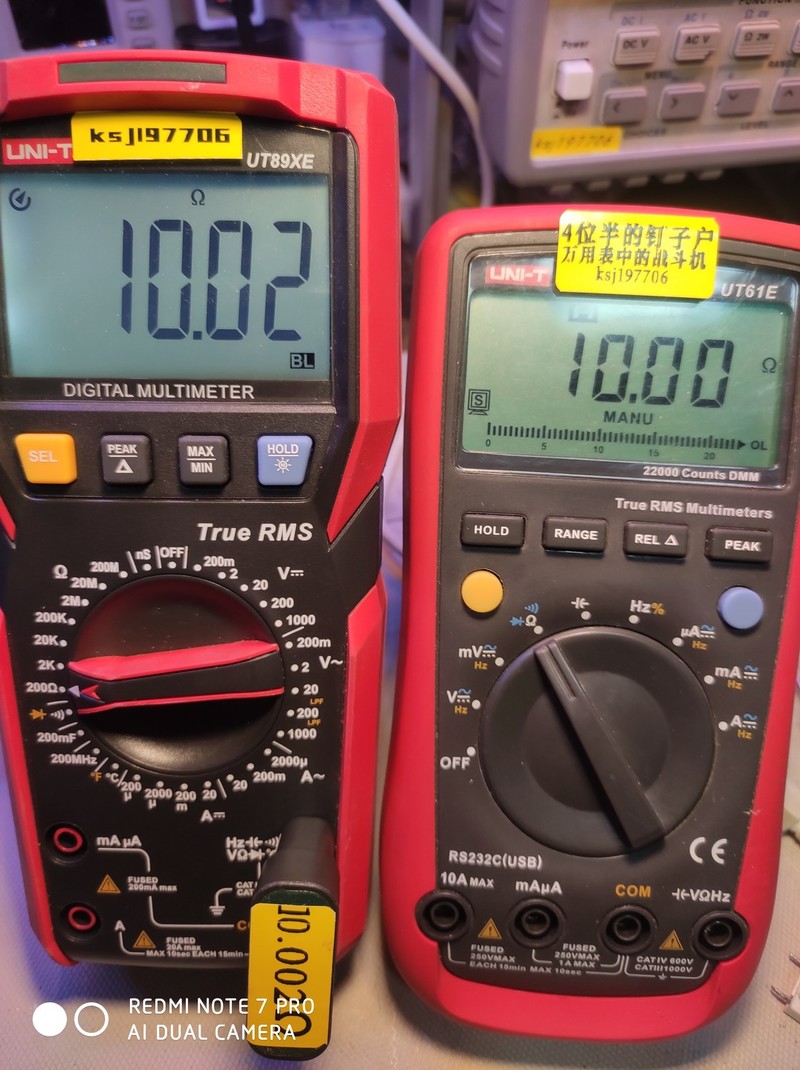

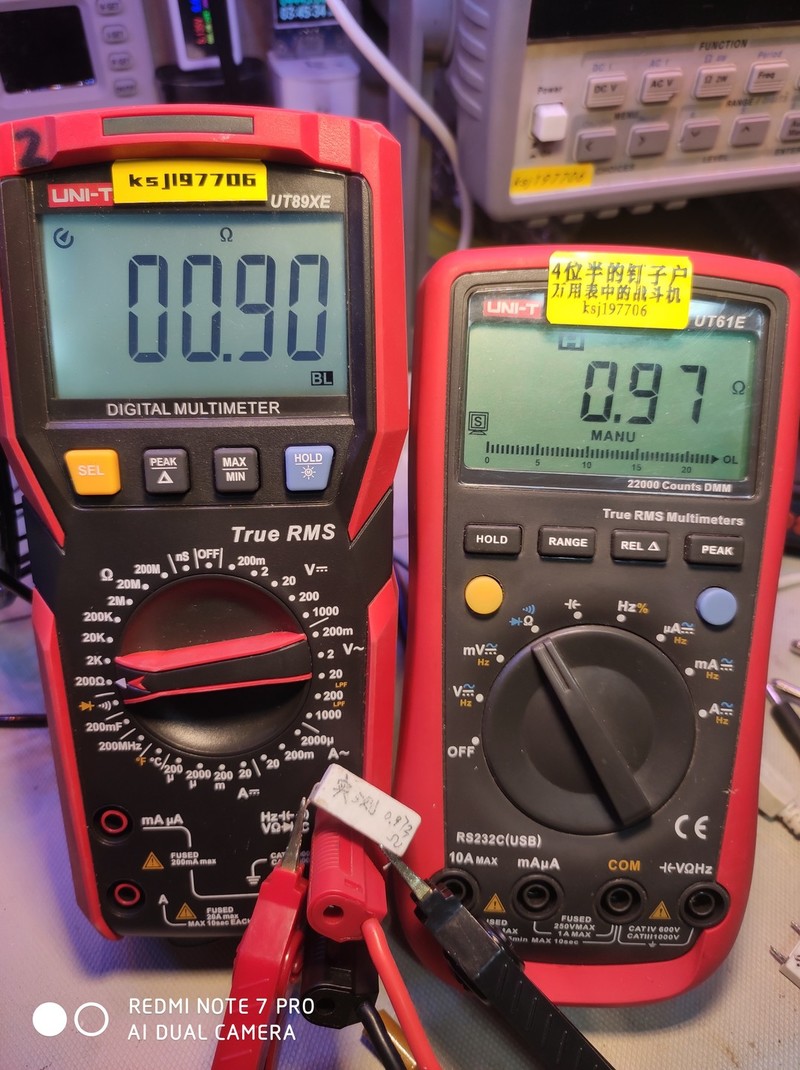

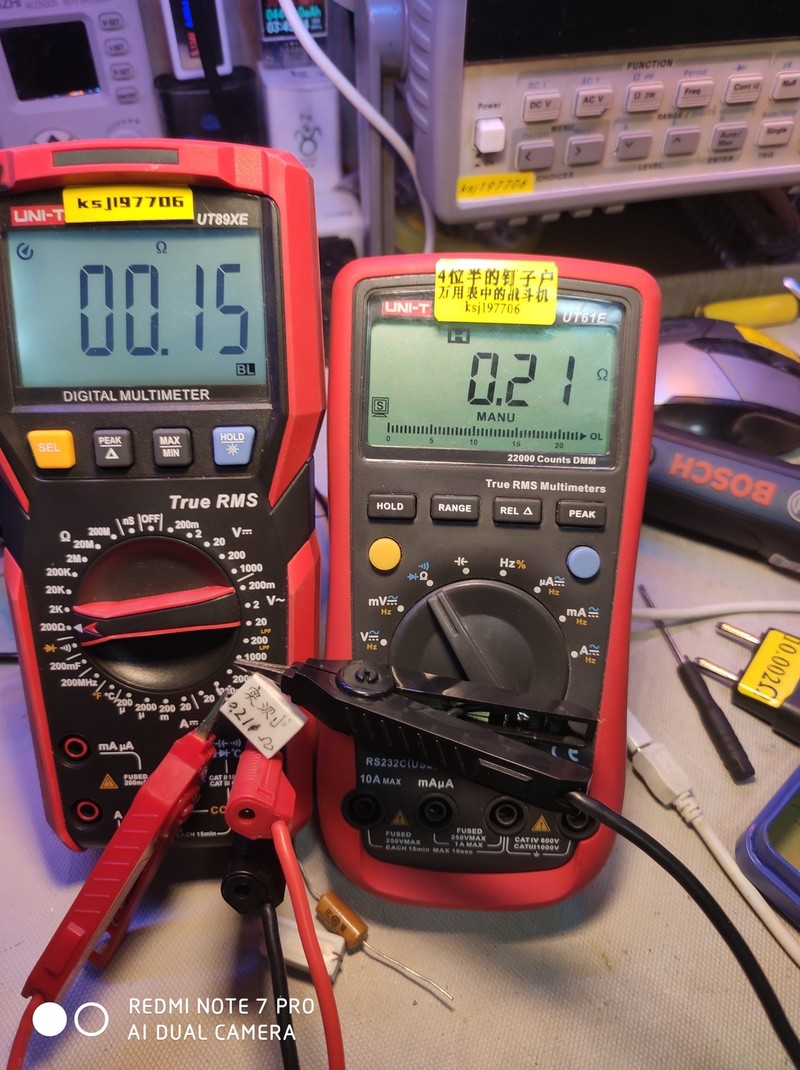

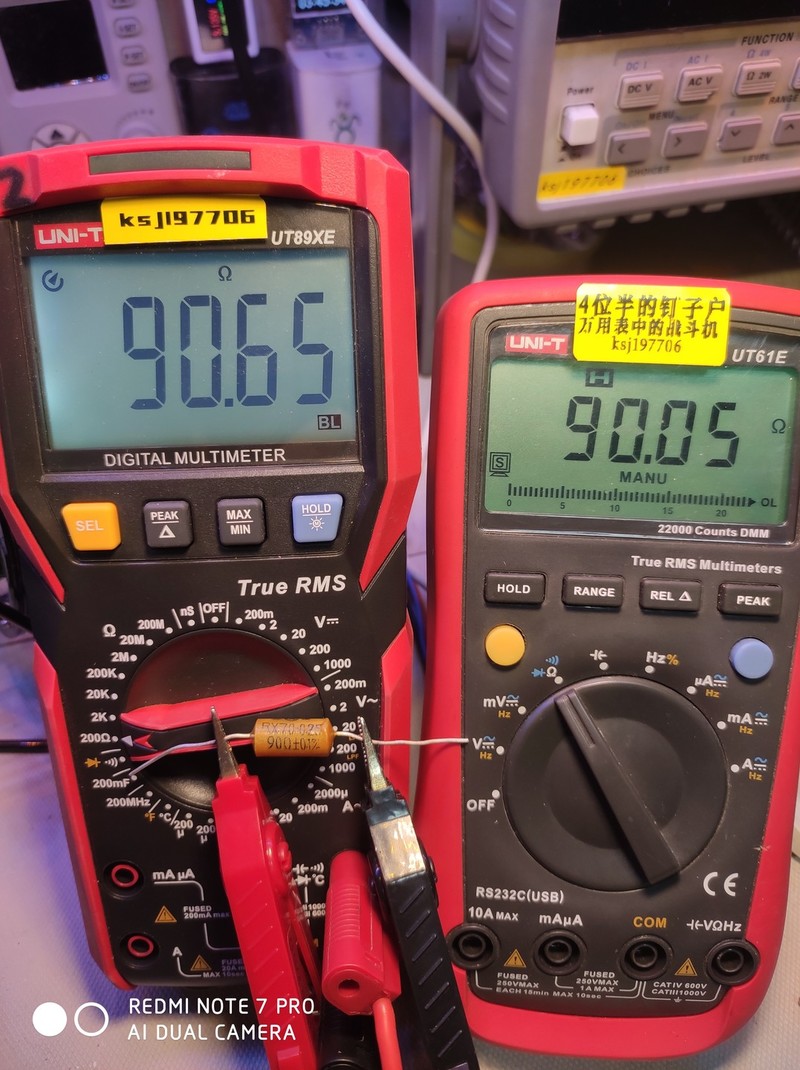

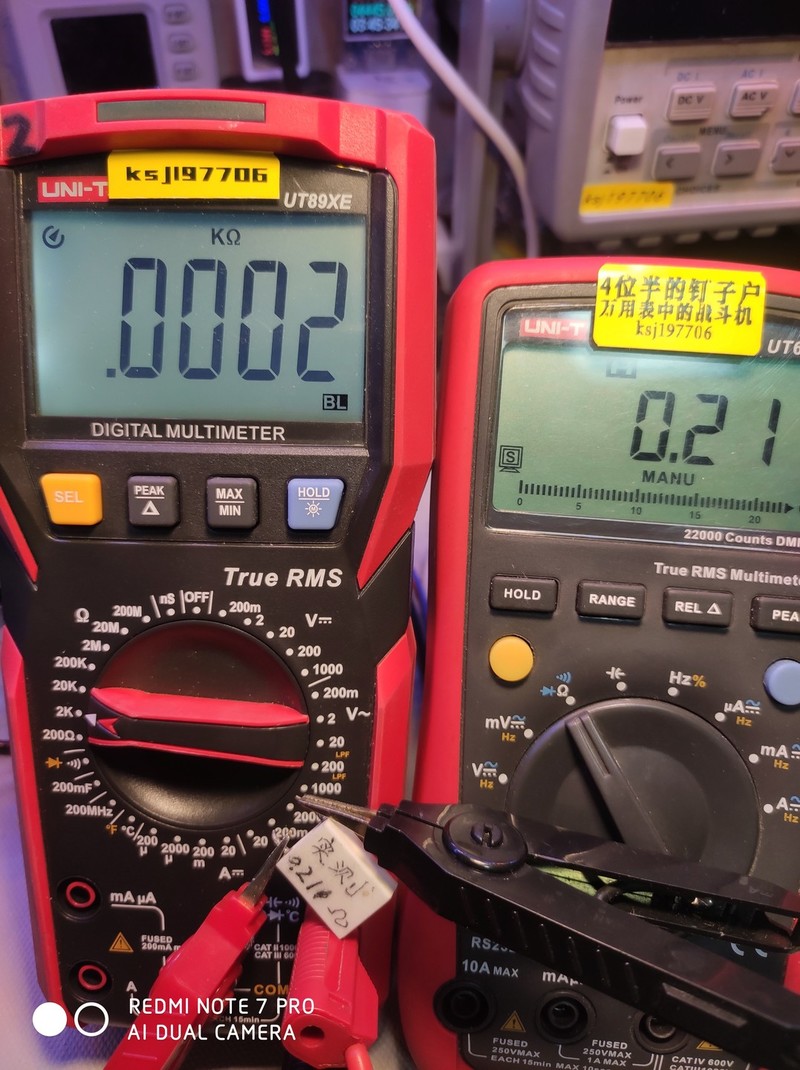

经过多次费时费力的微调，兼顾高低电阻的多次微调后，与ut61e做测试比对

200欧姆档算废了，具体原因未知，未改前从测试电阻夹上测试夹瞬间能显示与标准电阻相等的数据后马上跳到一个稳定的值，来看估计程序砍了部分底数，

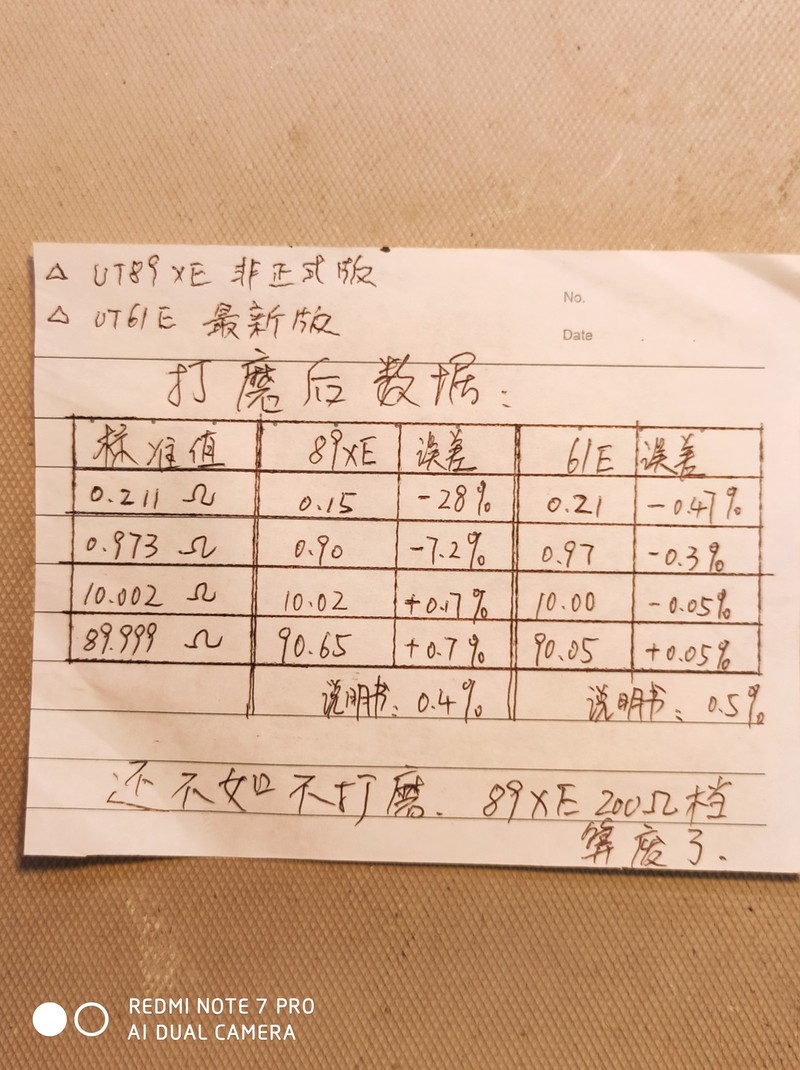

看数据，打磨失败，，，，

还不如2k档，算了，恢复原状，，，，，，

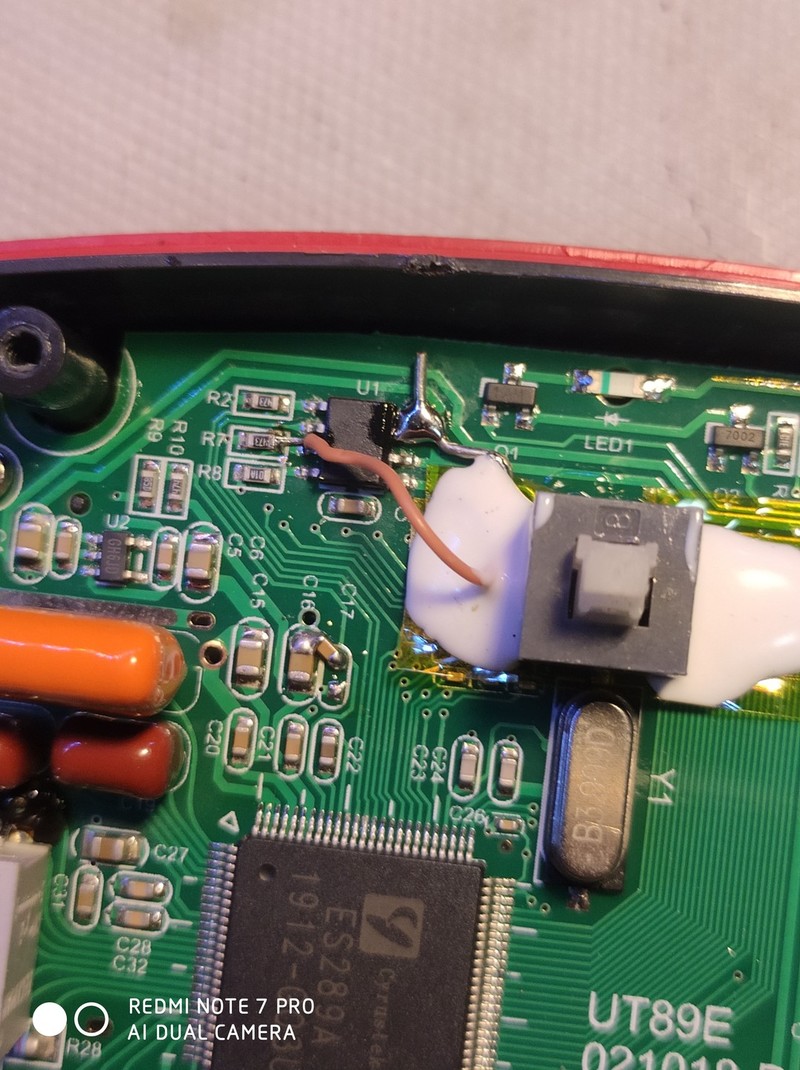

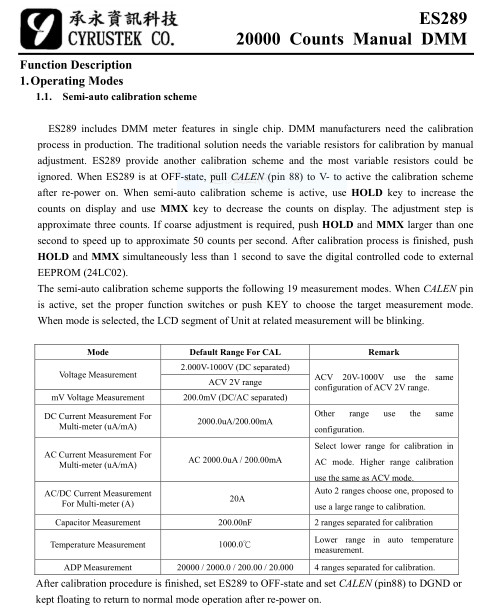

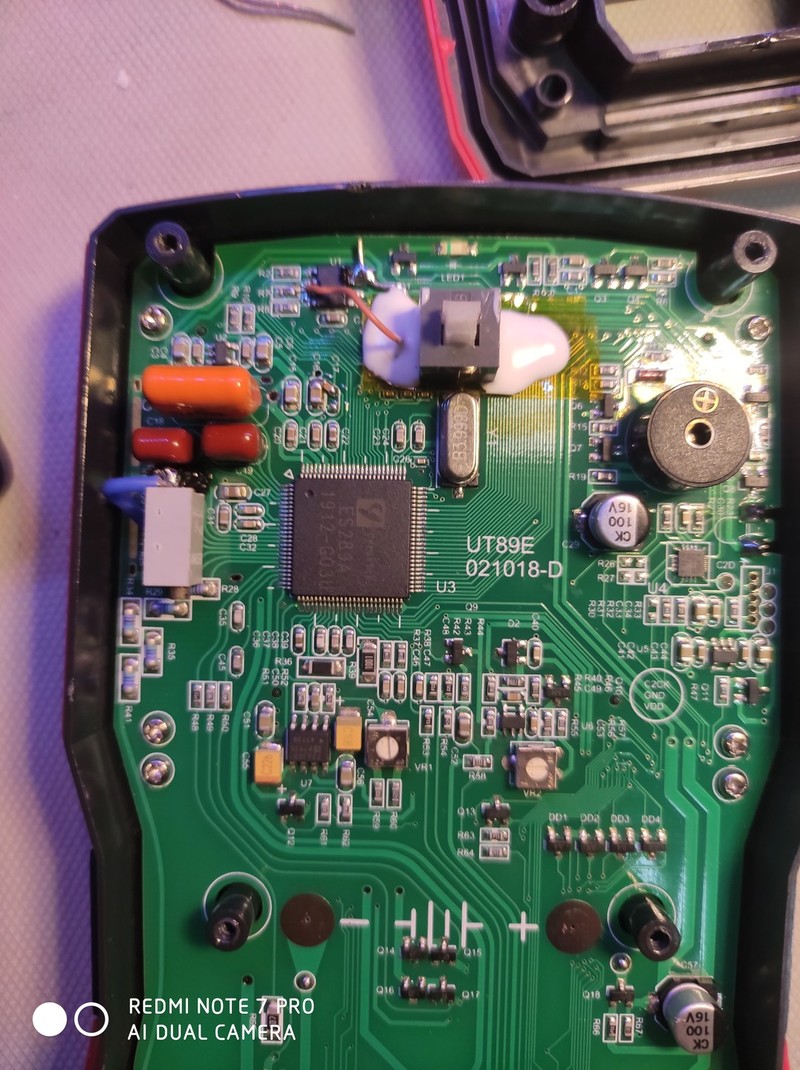

看pdf顺便加了一个开关用于进入校准状态，后盖打个孔，拿个牙签按下开关进校准模式，还是比较方便的，进校准模式是CPU88脚短接v-。可以校准的档位有电压电流温度电容。

ut61e看来战斗机不是白叫的。

勇闯沙滩 · 2021-5-20 11:41:47

支持折腾，学习了。

wgsd · 2021-5-20 11:52:16

手持表测小电阻不是可靠的一件事，特别是有小底数自动归零的表。

fslichong · 2021-5-20 11:52:19

精神可佳，结果不是你能决定的，作为爱好者就是要多动手

13912217676 · 2021-5-20 23:35:40

这表软件归零了，要想电阻档精准看来还得从软件入手

ksj197706 · 2021-5-21 00:11:53

13912217676 发表于 2021-5-20 23:35
这表软件归零了，要想电阻档精准看来还得从软件入手

应该不是砍底数，砍底数是数据小到一定值后归零，我这个是测量不正确，不管大小电阻都少几十豪欧，有大神说是0零问题，
