偶得 胜利VC890D一只,坏的

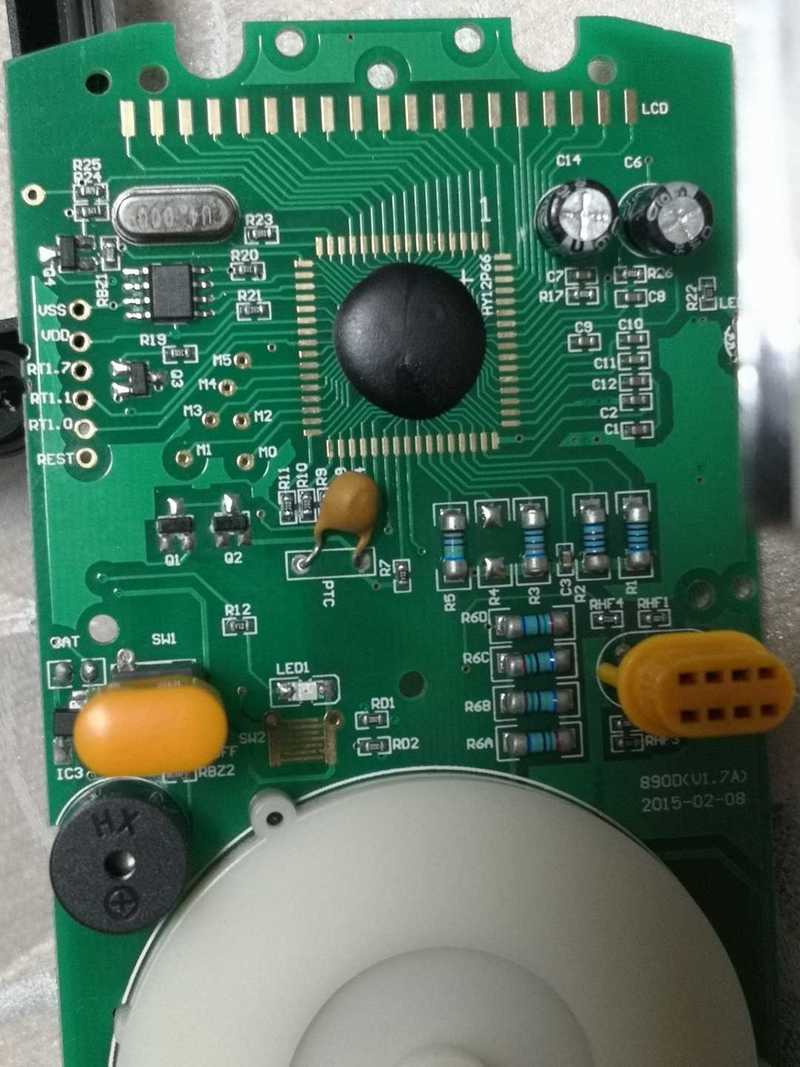

该机采用弘康HY12P66芯片单片机方案,2015年的PCB V1.7A版本

拿到手时是坏的,修。。。200mA保险管烧了,又更换了几个保护二极管和运放,最后洗板,基本看不出维修痕迹

通断档蜂鸣器不响但有LED常亮提示,跑线路排除了蜂鸣器本身问题,估计是主控或数据问题,没法再去折腾了
除了蜂鸣器不响,测试各项物理量一切正常

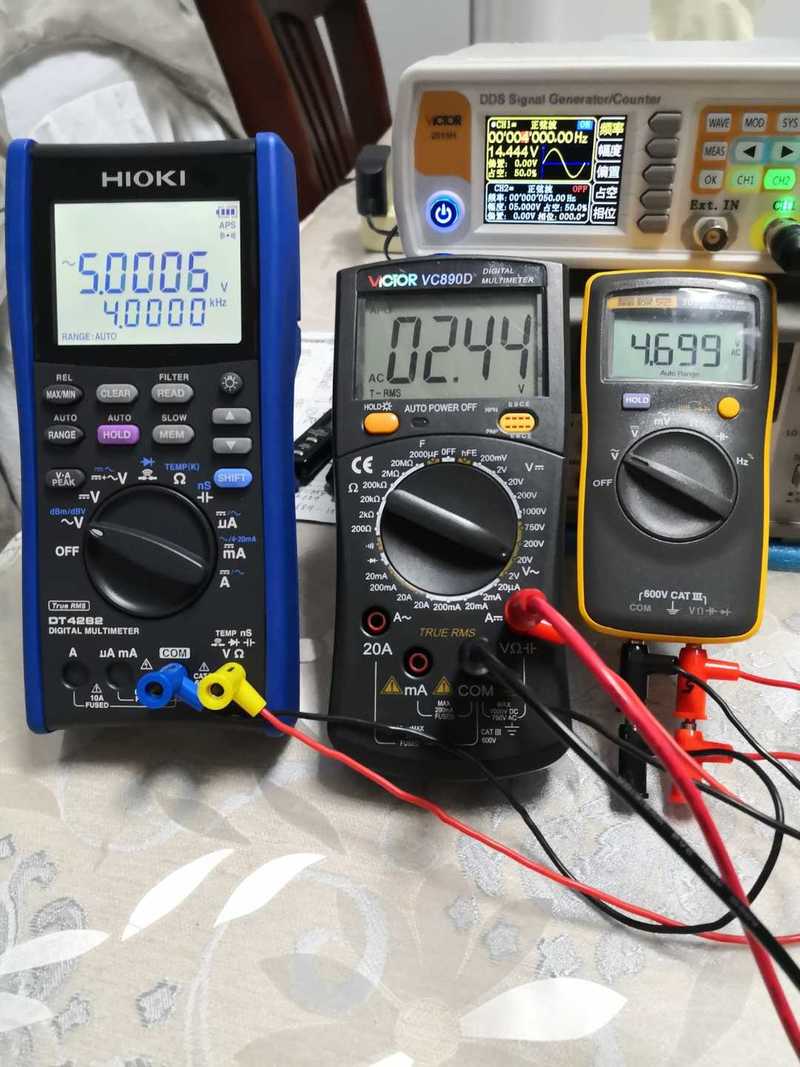

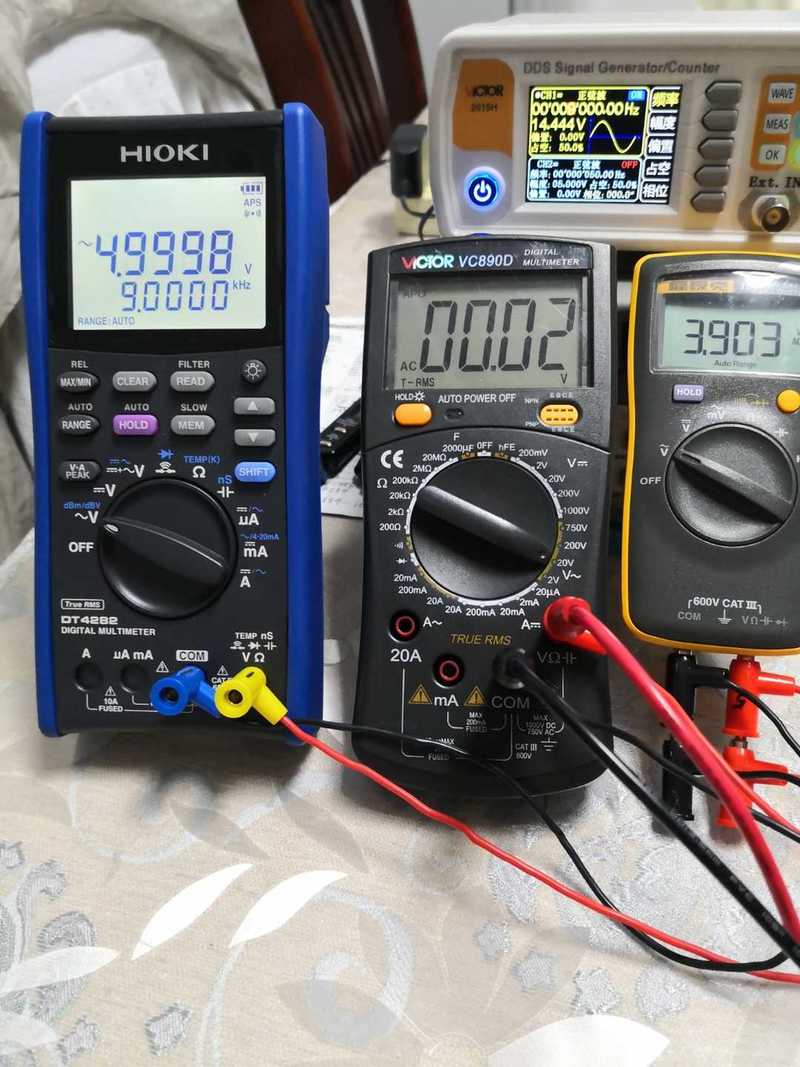

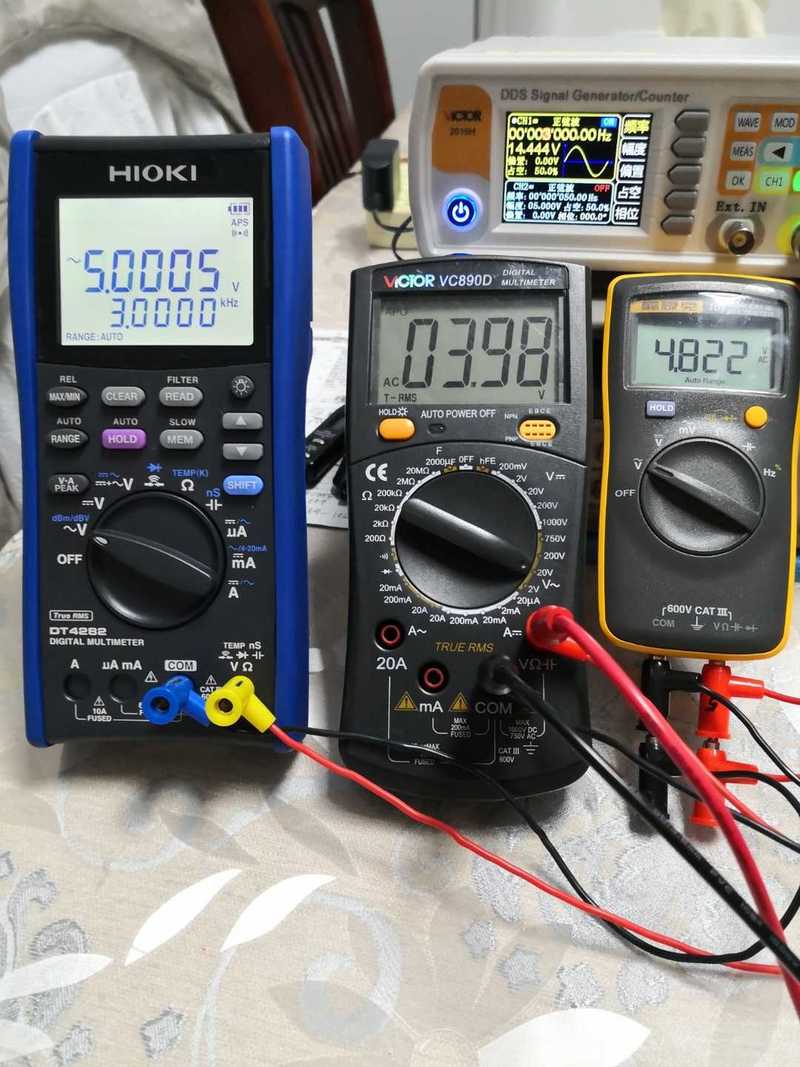

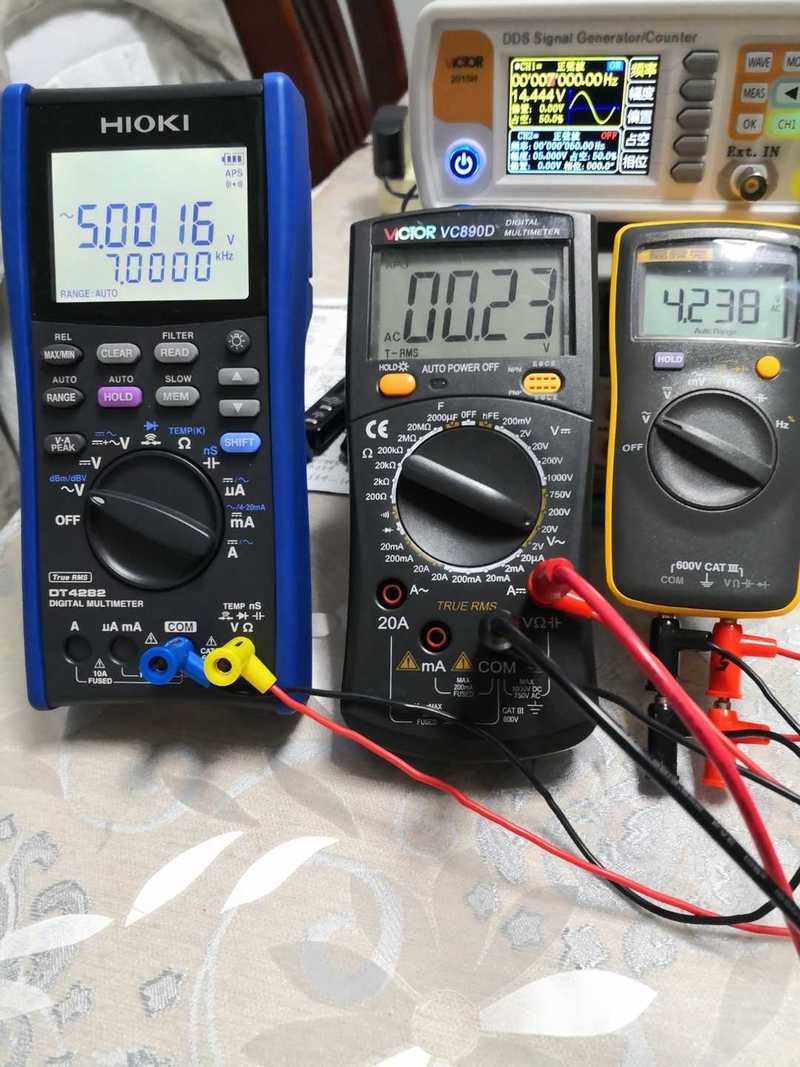

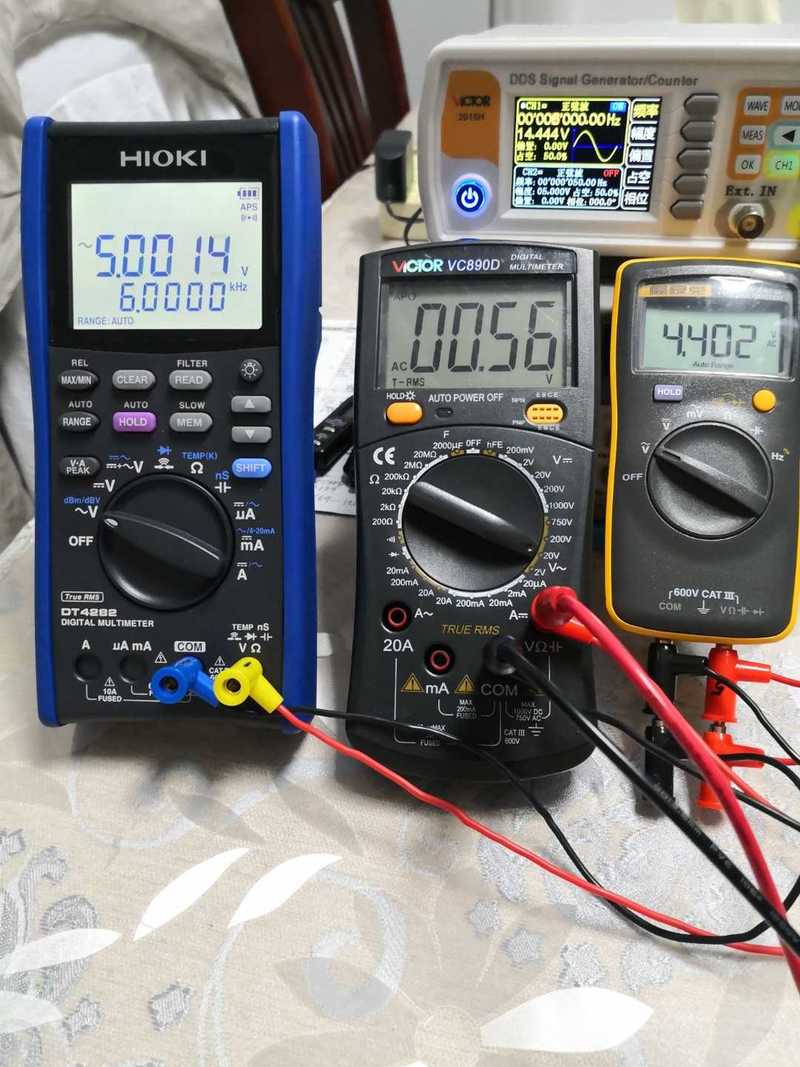

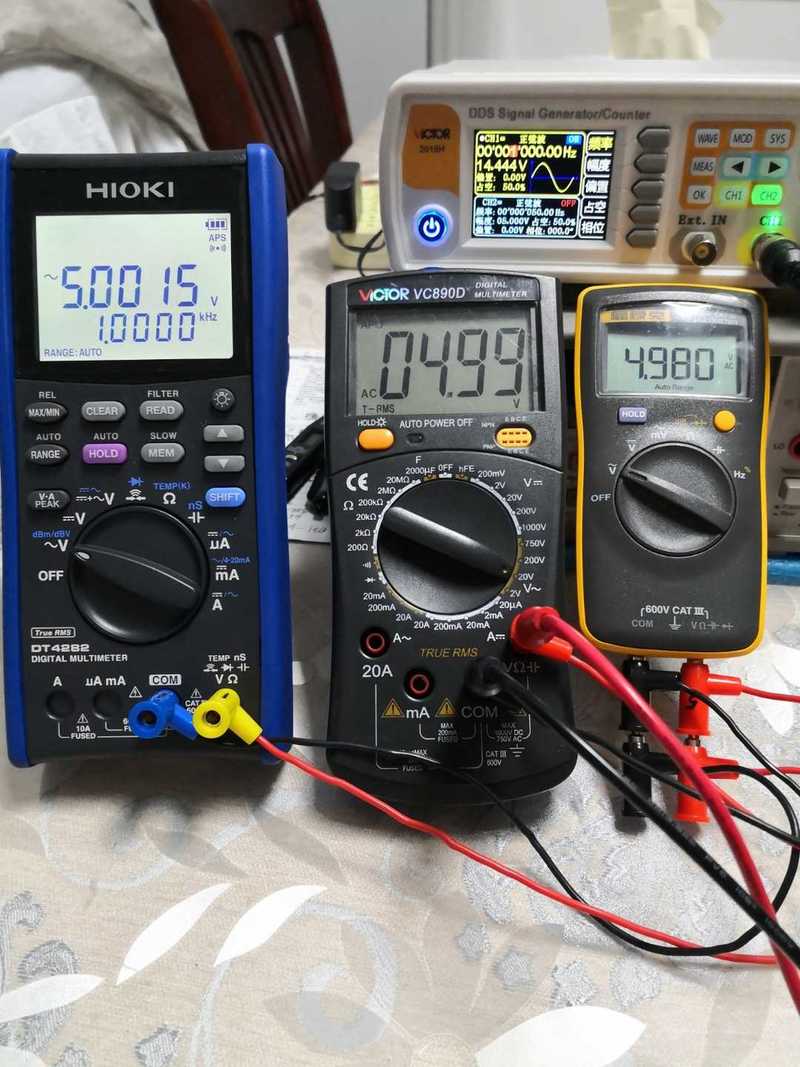

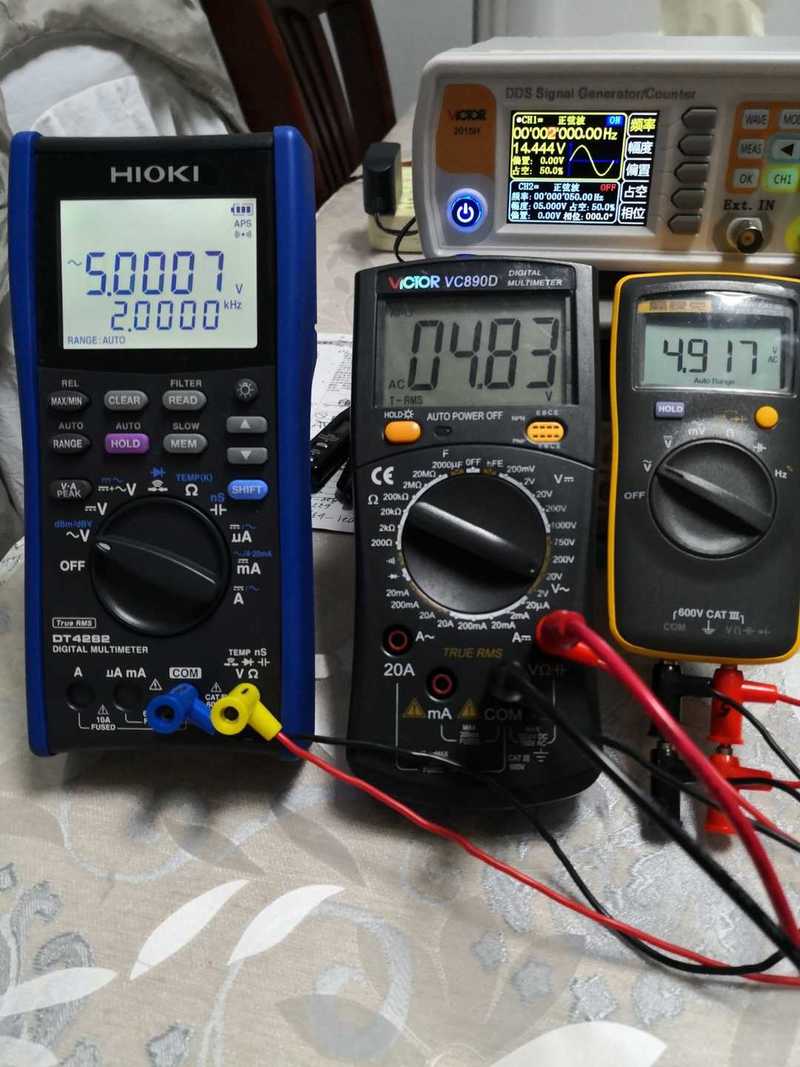

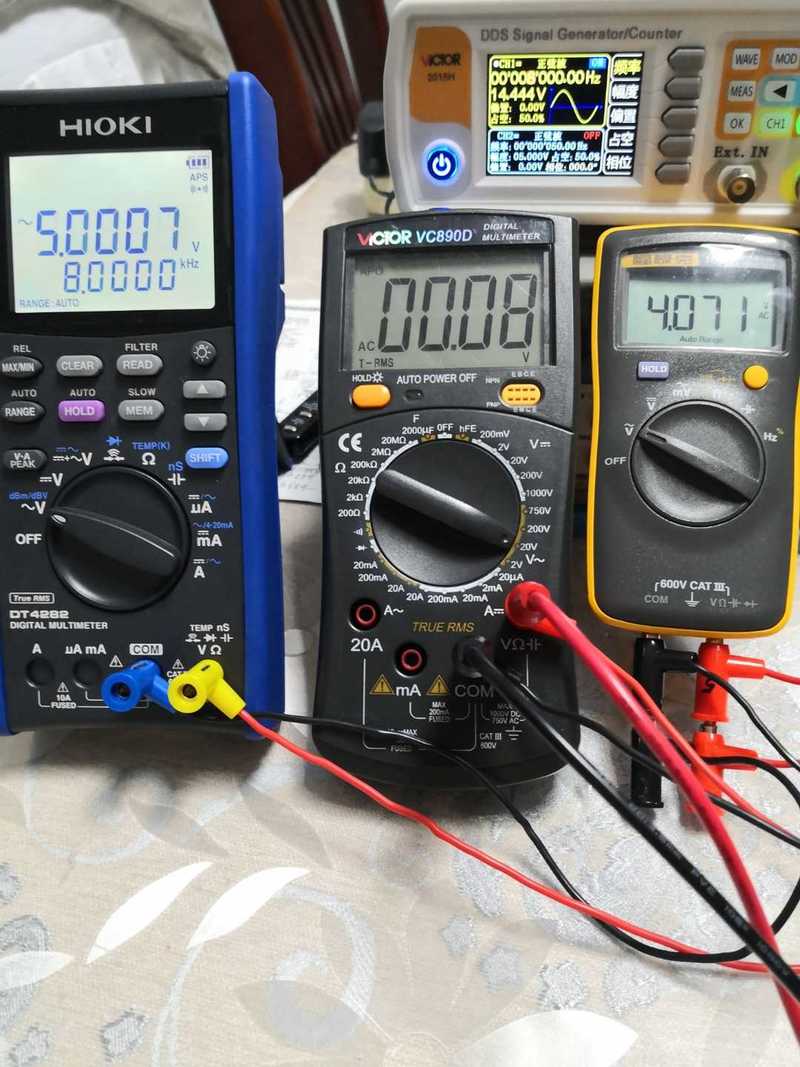

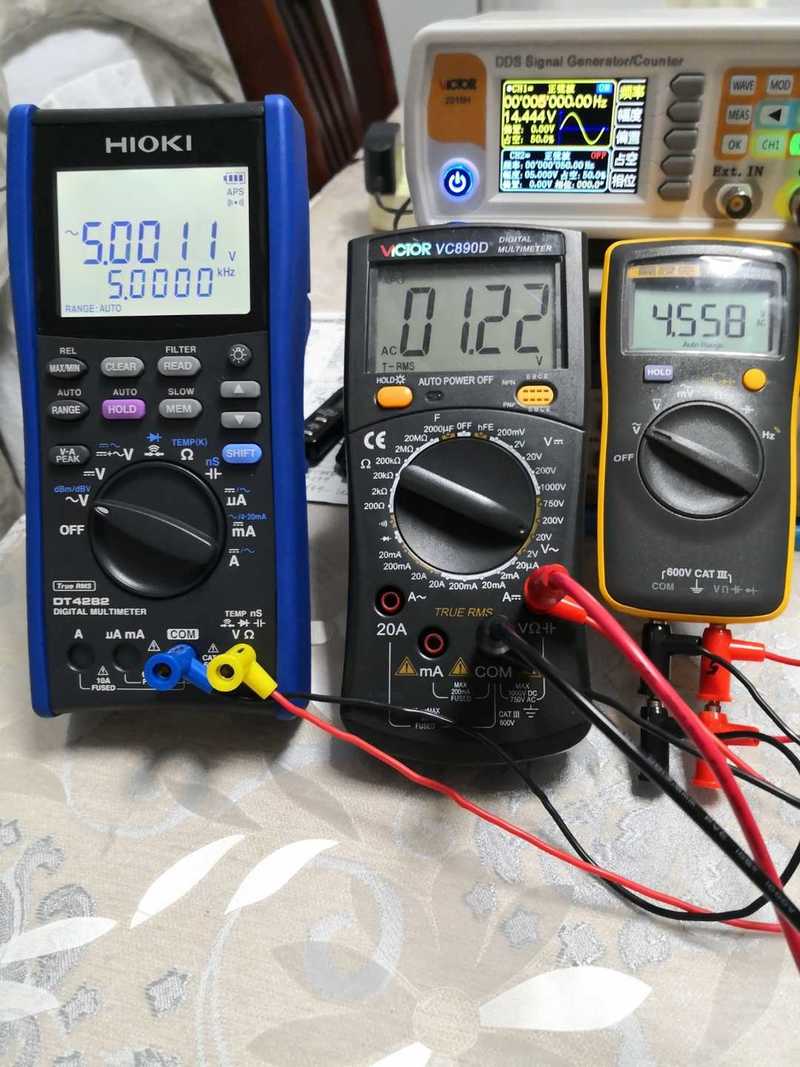

最后测试一下它的交流频响,输入有效值AC5V正弦波,看看在1KHz以上的表现


后来查询资料,该表交流频响仅40~200HZ
这种超频率测试确实是有点难为它了


收藏
送赞
分享

评分

参与人数 1金钱 +50 仪表币 +100 收起 理由
43545 + 50 + 100 赞一个!

查看全部评分总评分 : 金钱 +50 仪表币 +100

发表回复

评论列表(5)

欧米伽阻抗 数字梦想家 2021-7-24 07:18:20
你是想说890好,还是在给某表做广告啊{:9007:}
2021-7-24 07:18:20 回复
13912217676 楼主     数字巨人 2021-7-24 08:24:05
欧米伽阻抗 发表于 2021-7-24 07:18
你是想说890好,还是在给某表做广告啊{:9007:}

没有啊!只是客观的测试890D罢了,随便拿其他2婊子只是一同参与
2021-7-24 08:24:05 回复
欧米伽阻抗 数字梦想家 2021-7-24 12:28:11
13912217676 发表于 2021-7-24 08:24
没有啊!只是客观的测试890D罢了,随便拿其他2婊子只是一同参与

跟你开个玩笑
2021-7-24 12:28:11 回复
wgh1027 数字大神 2021-7-24 21:49:08
谢谢分享
2021-7-24 21:49:08 回复
wgh1027 数字大神 2021-7-24 21:50:13
好表不少
2021-7-24 21:50:13 回复
