MF78万用表拆机

发表于:2021-8-3 19:48:47 4143
万用表
主题类别: 评测(详细)
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: 南京MF78指针表

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 勇闯沙滩 于 2021-8-6 06:11 编辑

这个指针表是88年的看着挺新,拆开里面烧了3个电流档线绕电阻,那么先测一下电压档,DAV和CAV线性还行,不过别高兴,就几个档都是电压值翻一倍。电阻3个档不能用,表笔短接指针就打到最右端。表头平衡很好,先上图。 IMG_20210803_172955.jpg

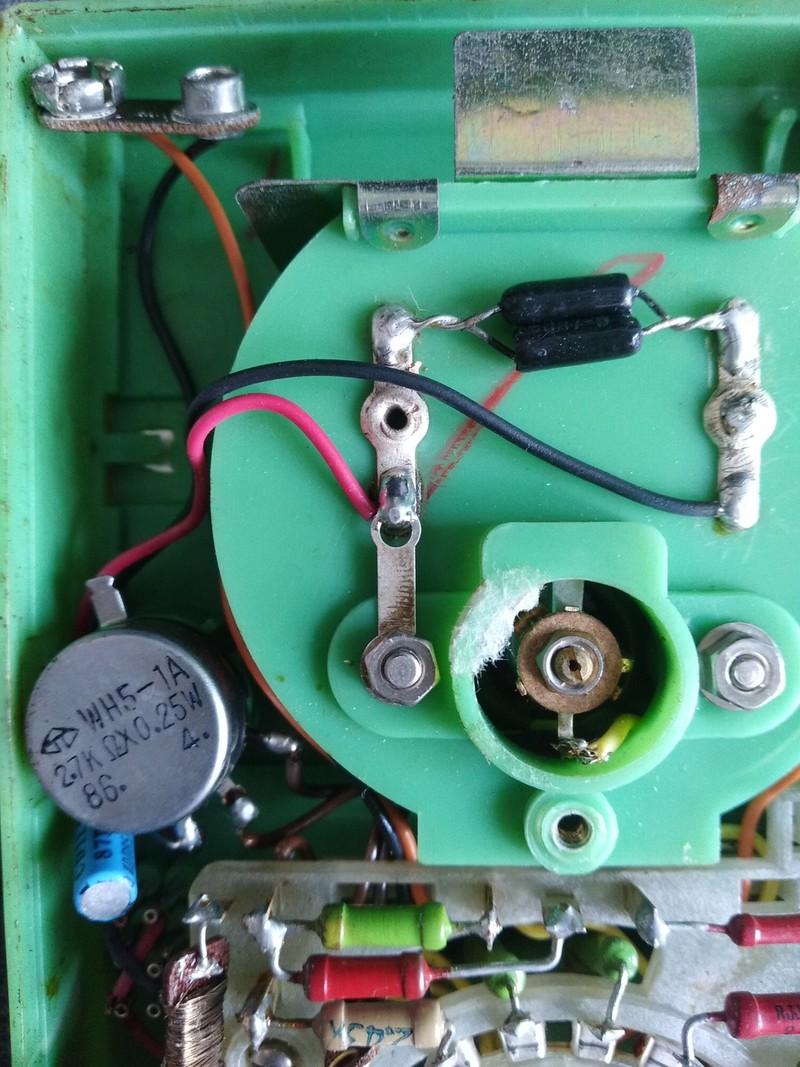

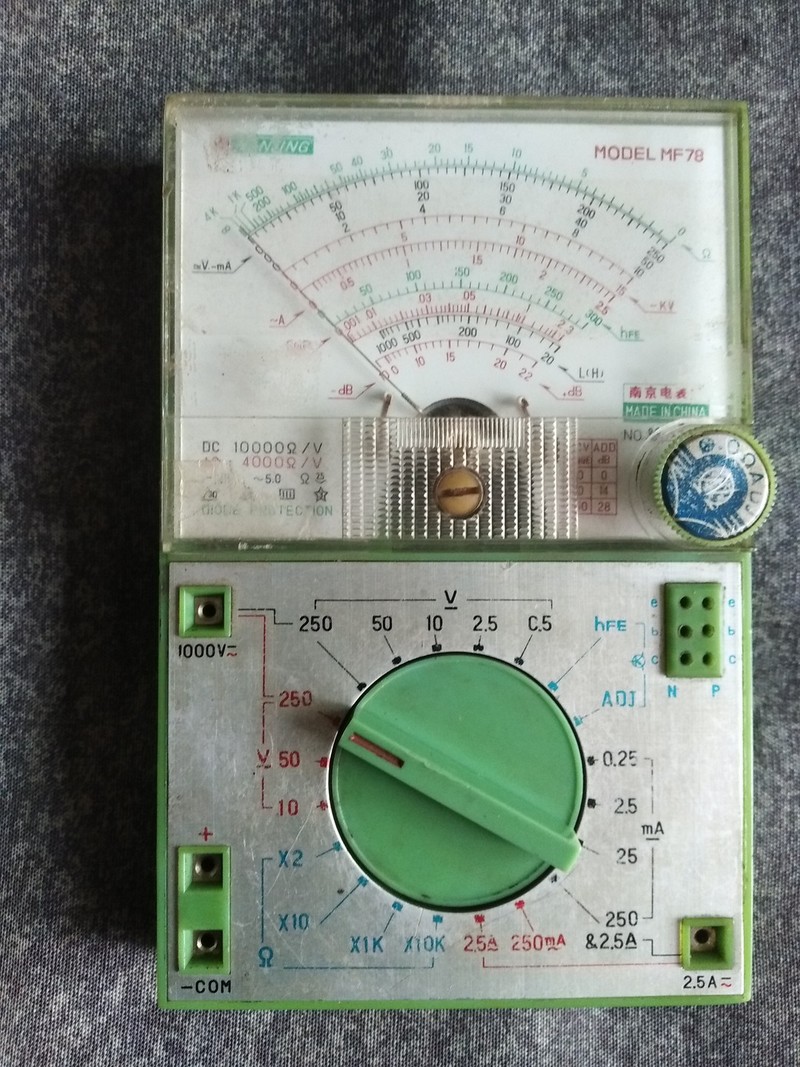

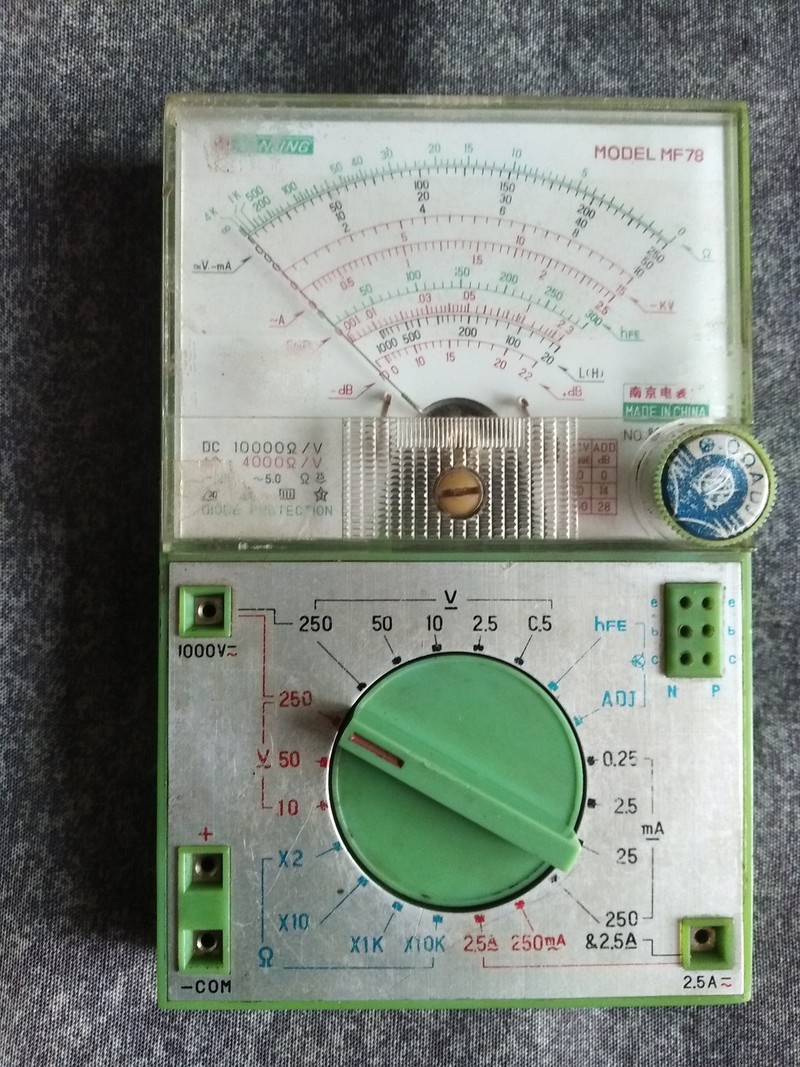

正面。

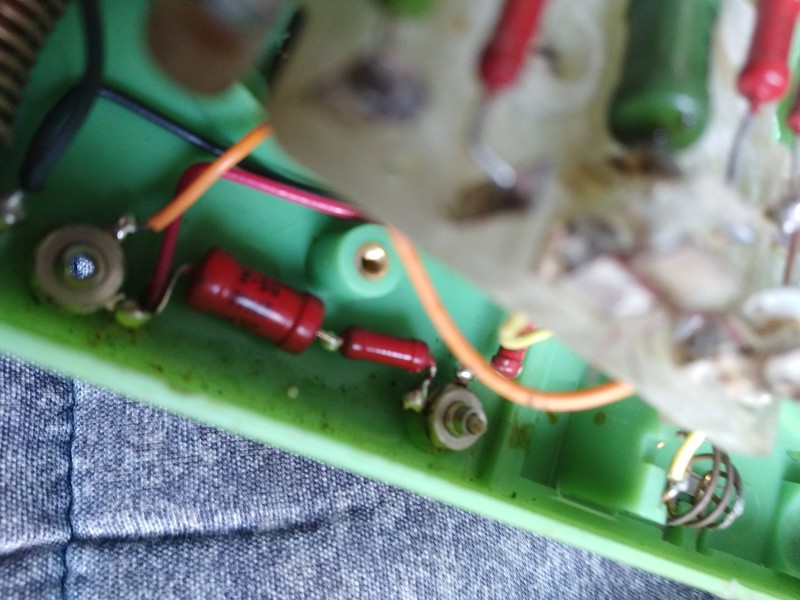

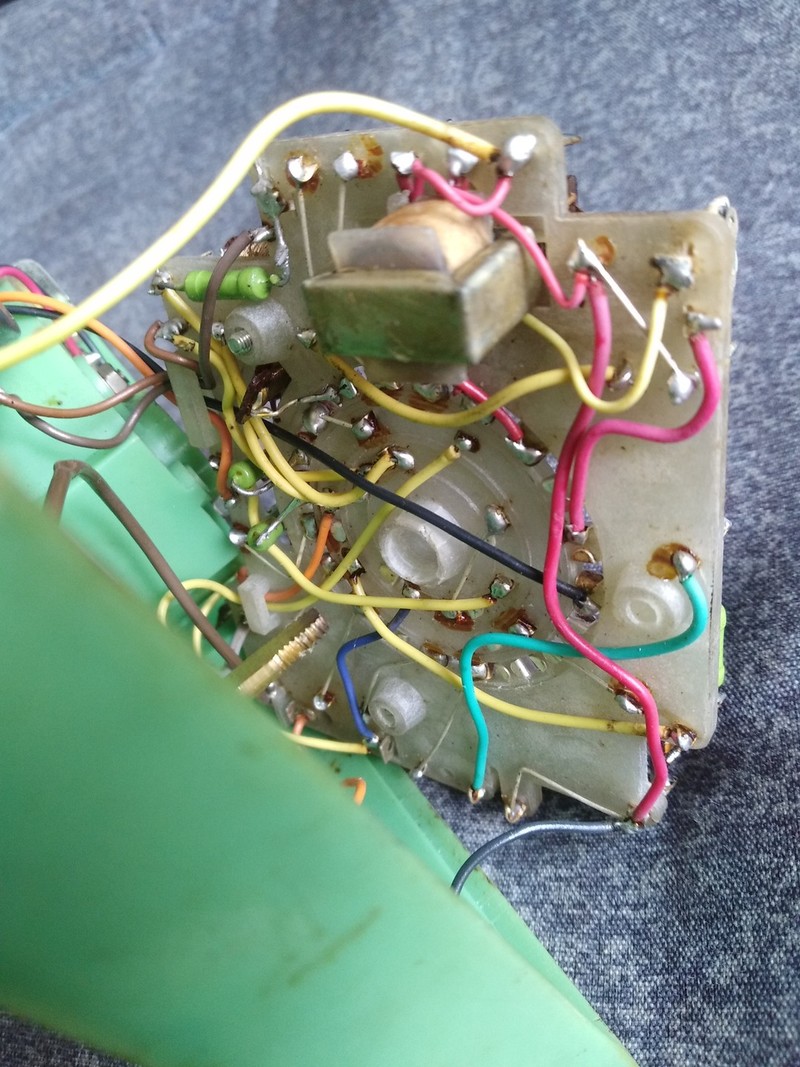

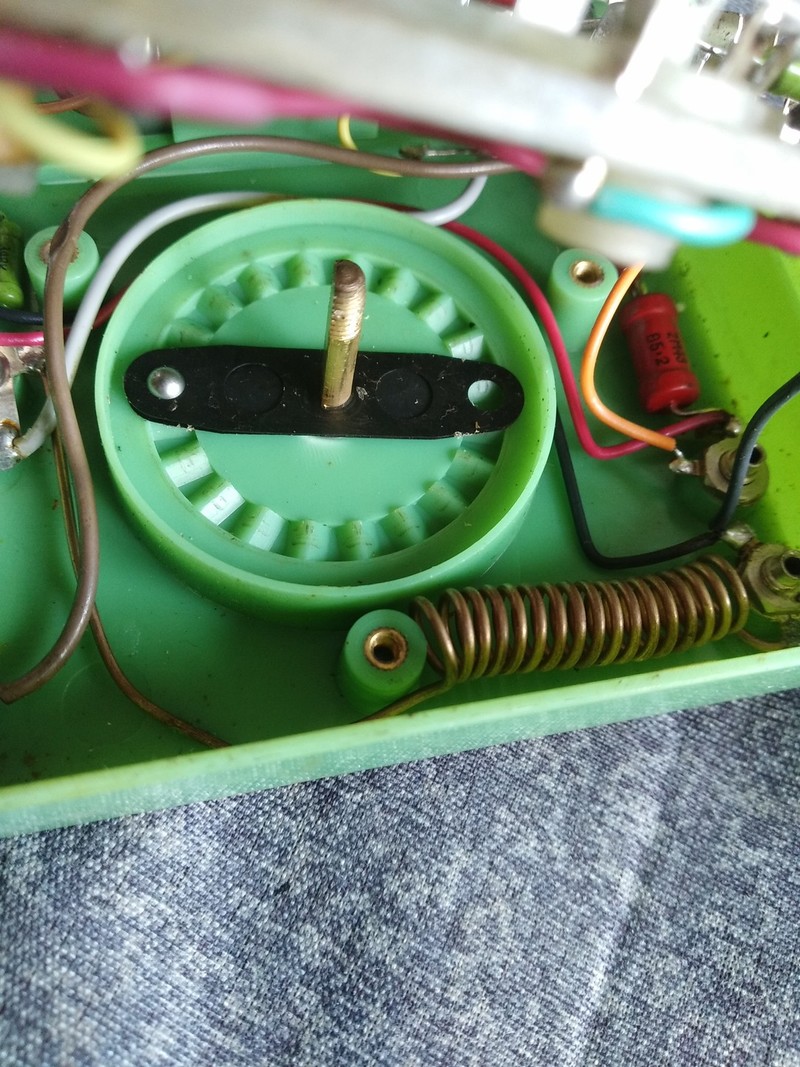

缺个滚珠。

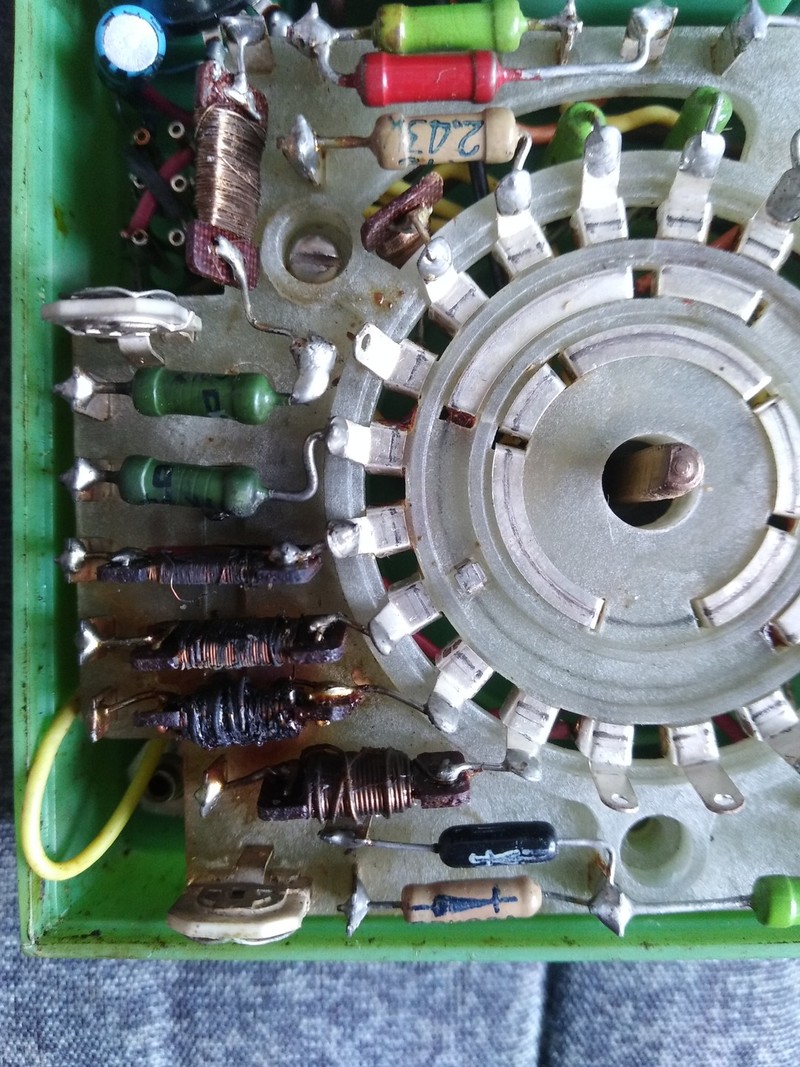

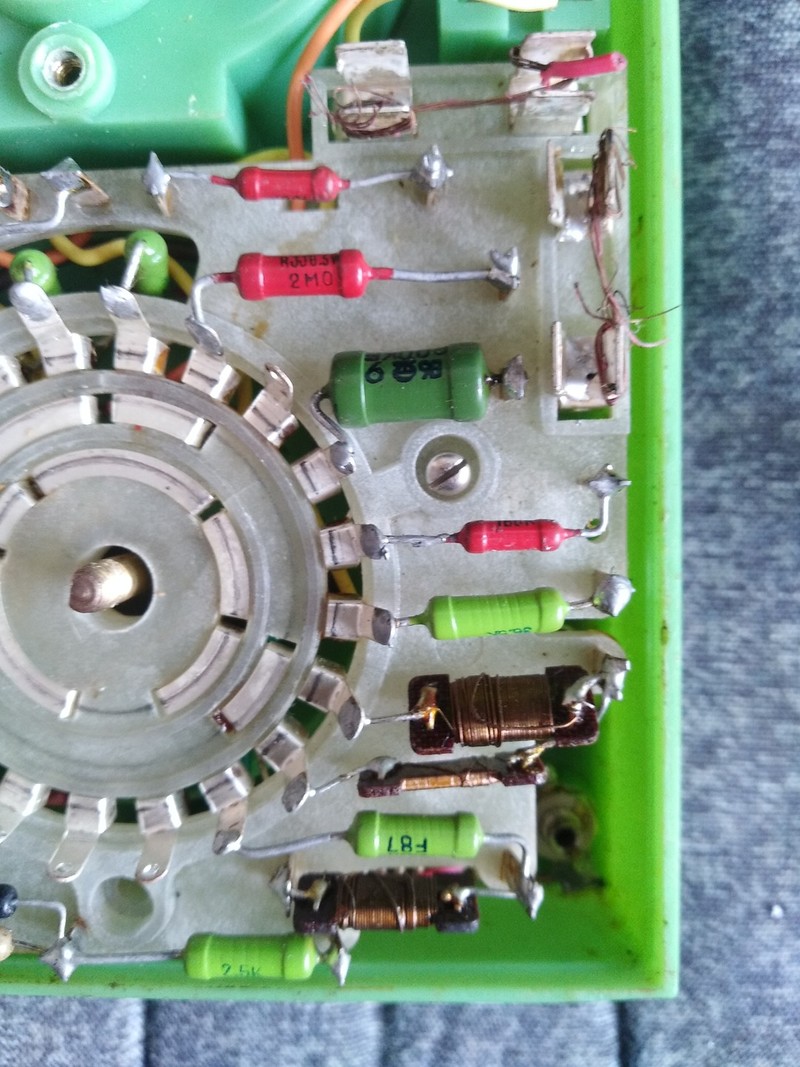

板子下面的红袍电阻。 IMG_20210803_090453.jpg

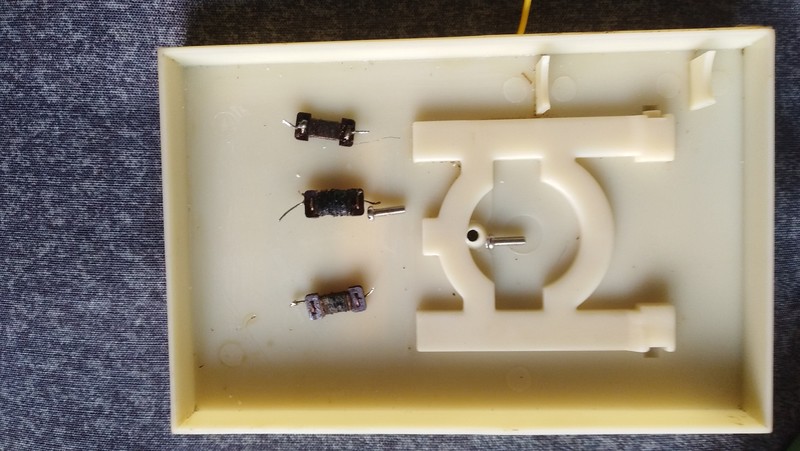

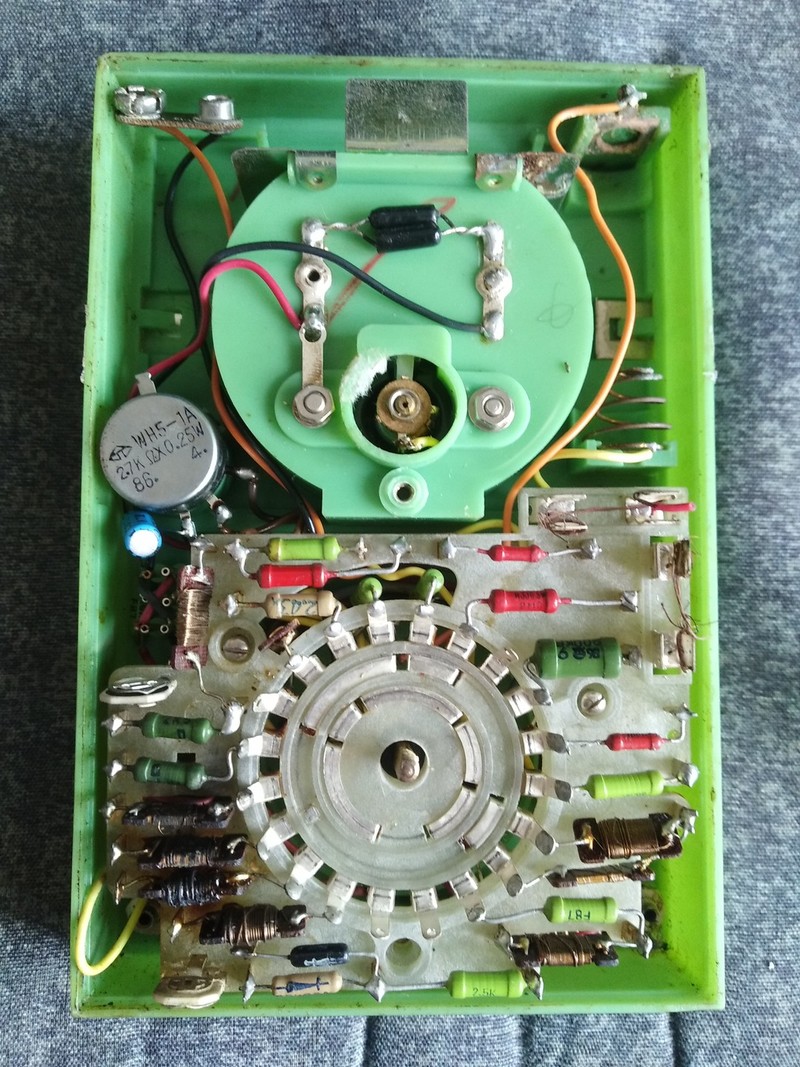

烧了3个电阻。

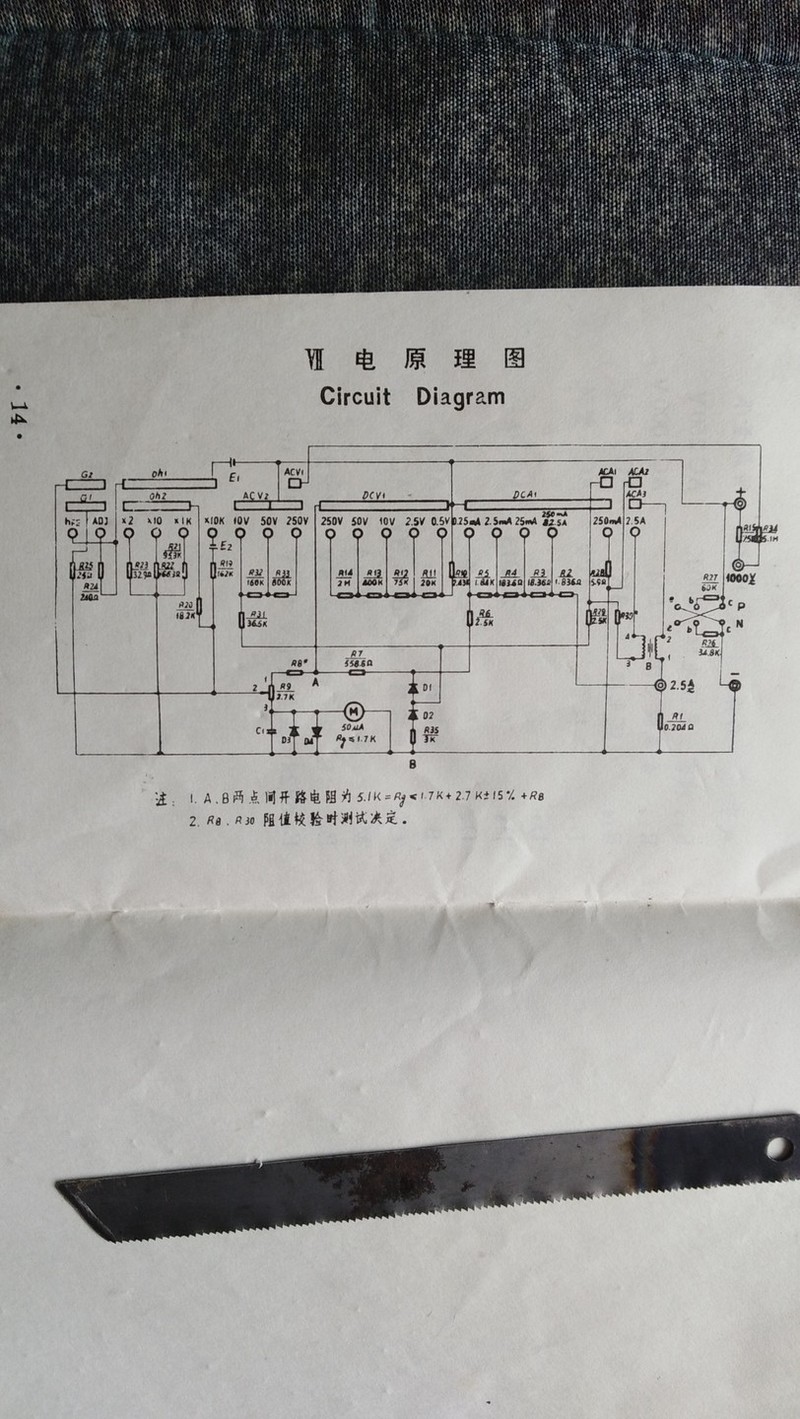

电路图。

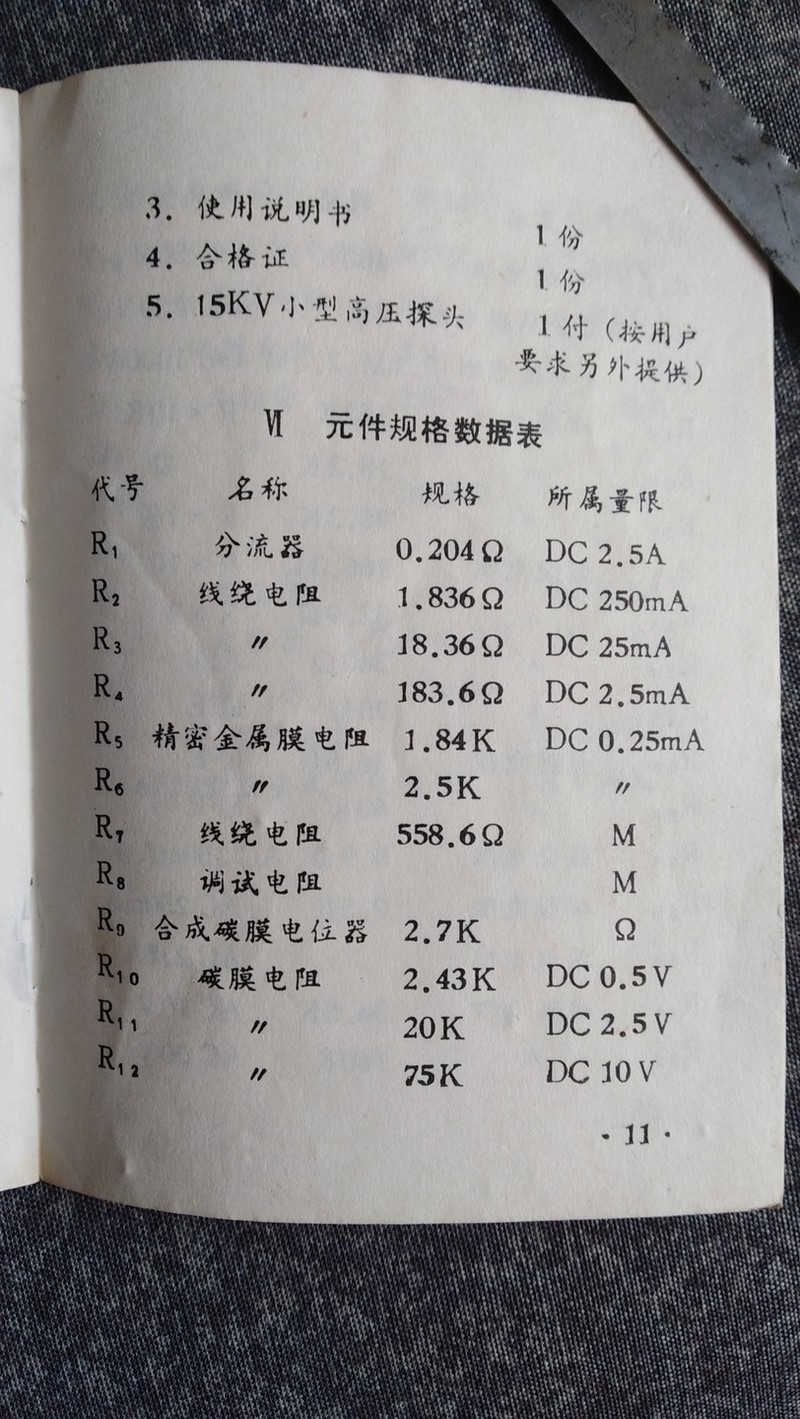

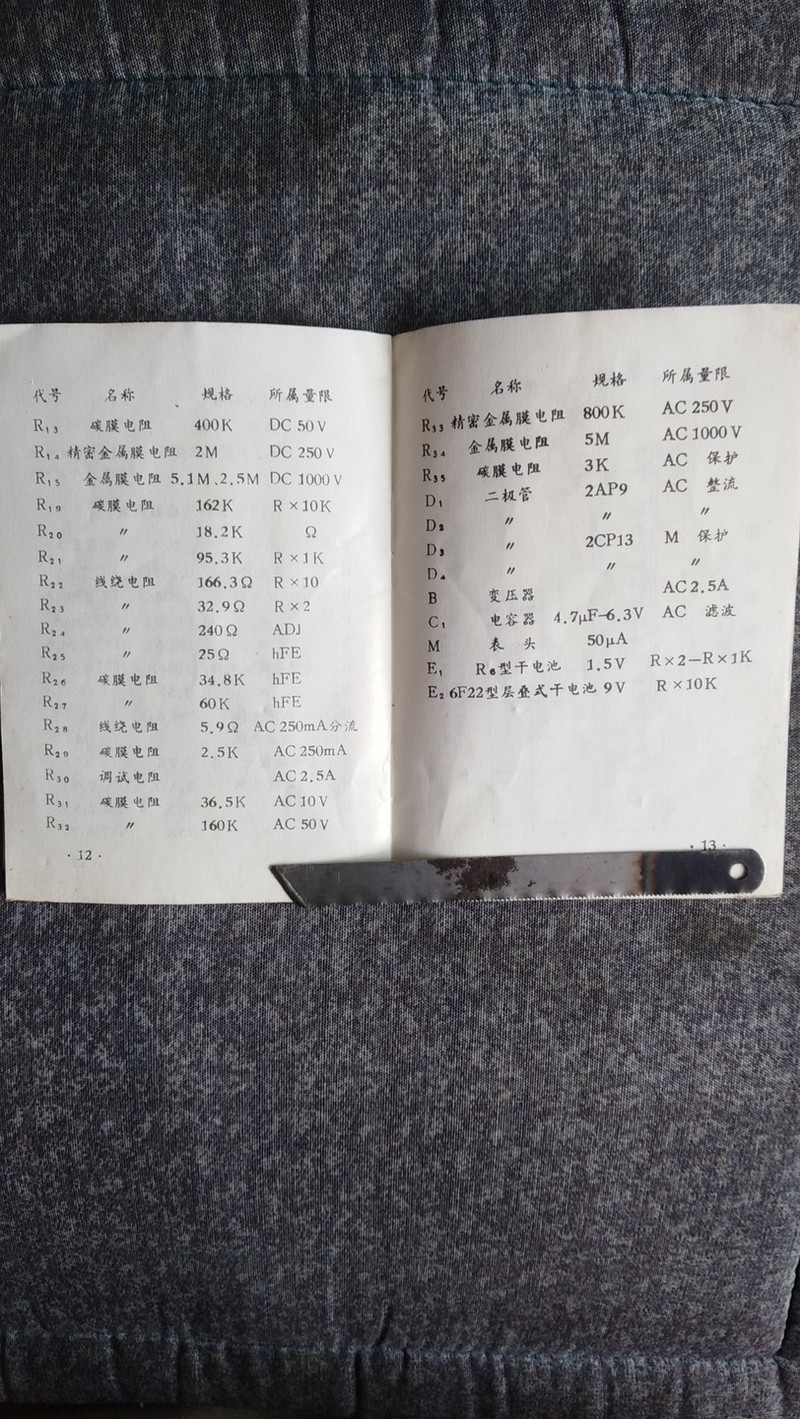

元件数据表。

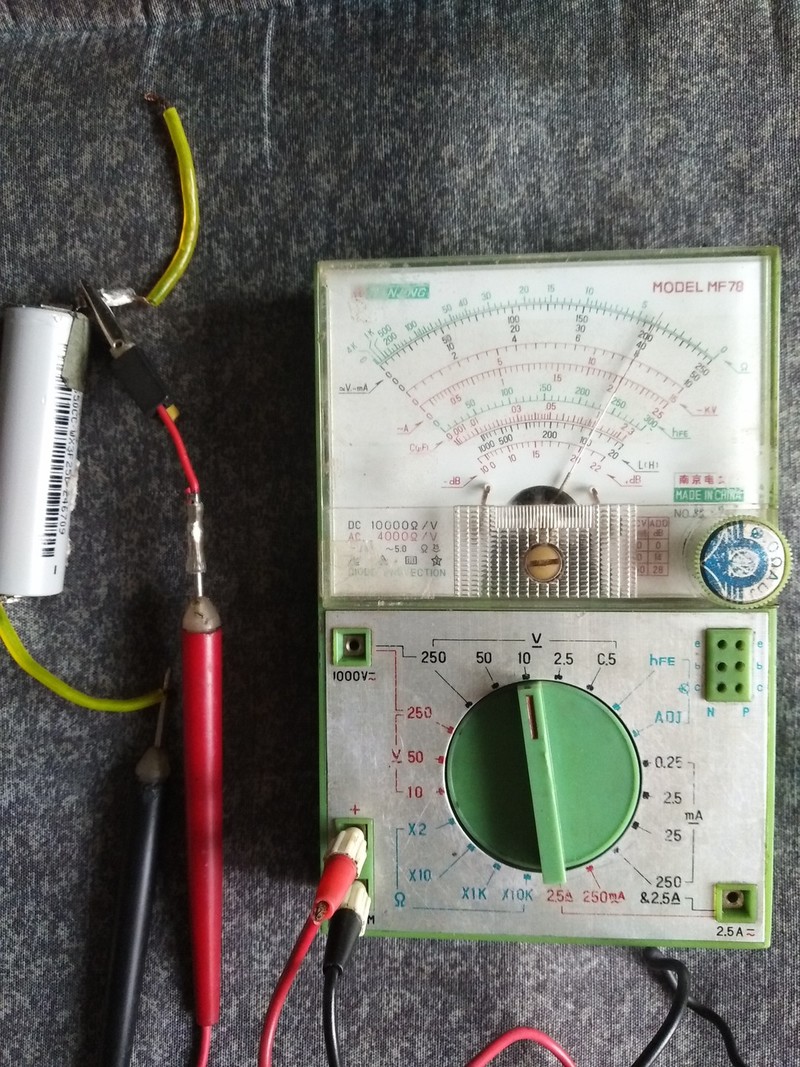

10V档测锂电池;4V翻倍是8V。
