胜利VC890D档位错乱

发表于：2021-8-9 07:27:57 2240
万用表
主题类别: 维修
仪表品牌: 胜利（VICTOR）
显示方式: 三位半
型号或关键字: VC890D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
不久前偶得一块VC890D，拿到手时是坏的，
mA保险丝烧坏，电源降压IC击穿，PCB板上一个过孔断线

简单处理了一下功能基本正常，仅剩蜂鸣器不响，代换蜂鸣器故障依旧，跑线路排除了硬件问题，应该是主控或数据问题

蜂鸣部分懒得去修了，反正这表蜂鸣器很是烦人，不响了还正好呢
最后拆卸拨盘、清理了V片、洗板装机，测试各项物理量均正常

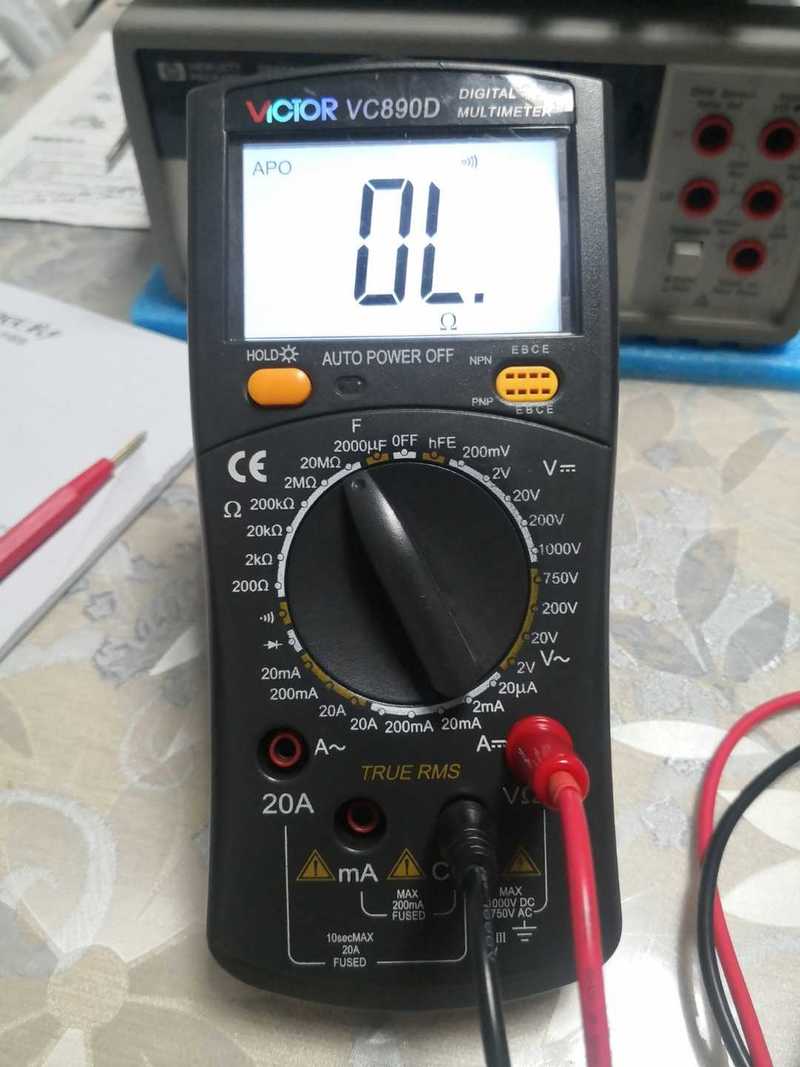

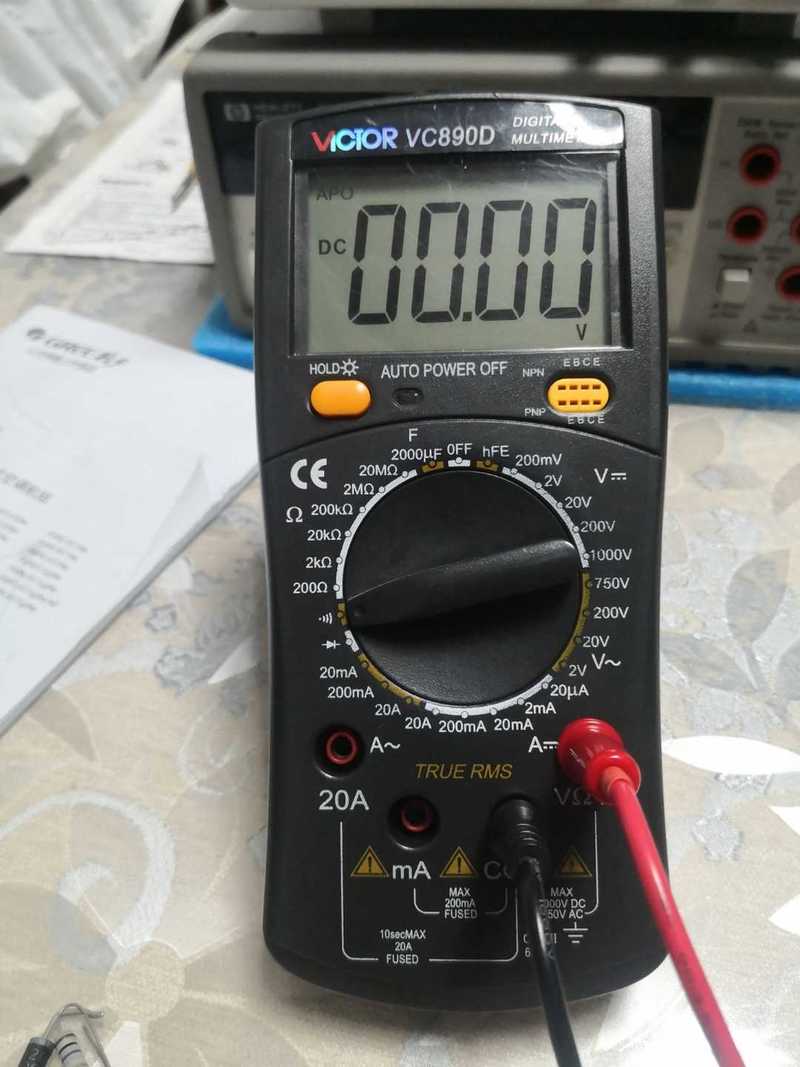

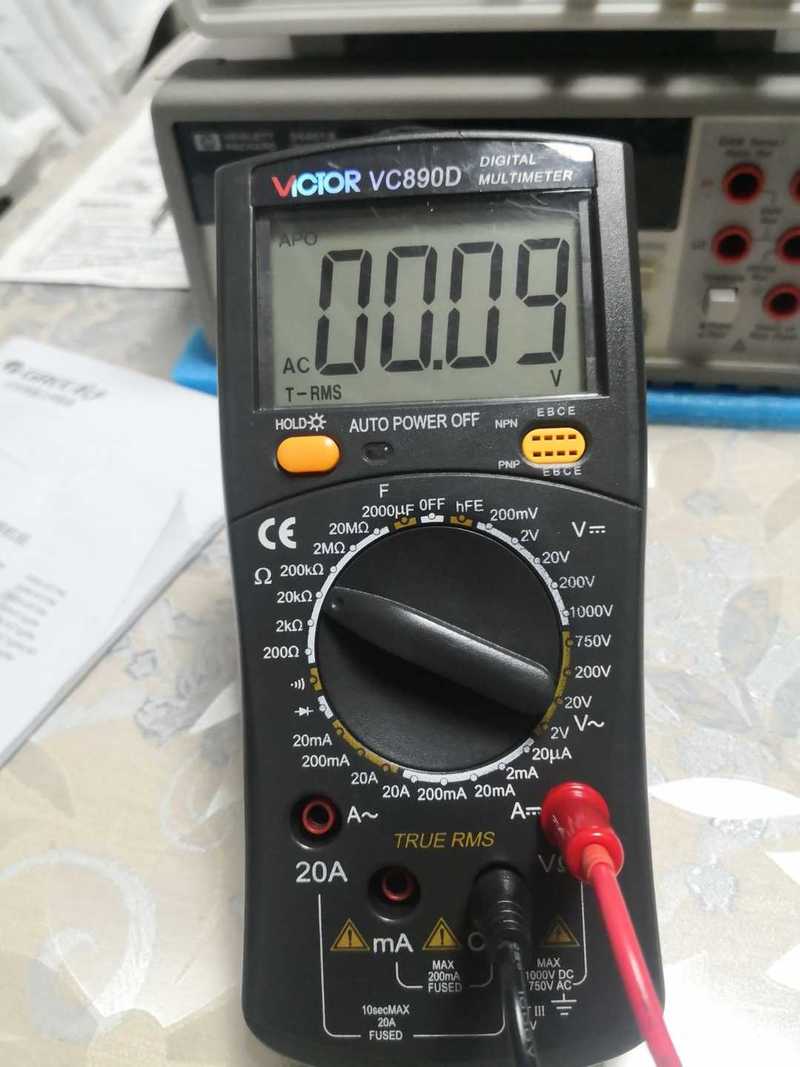

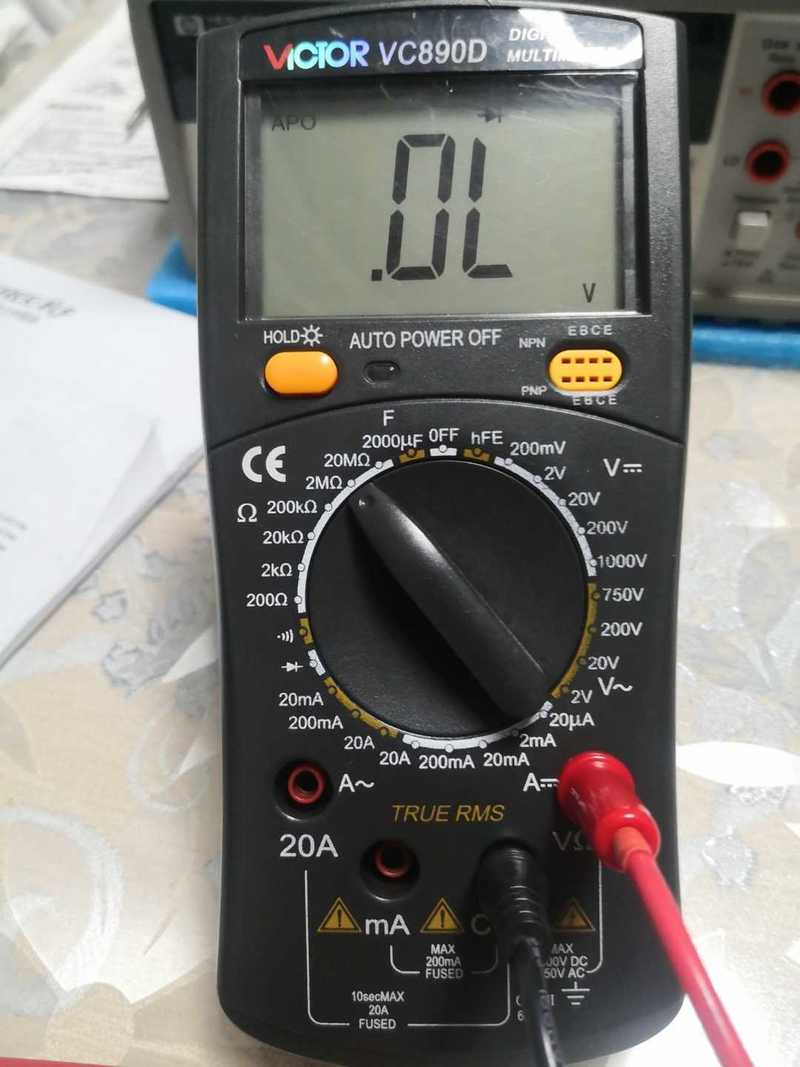

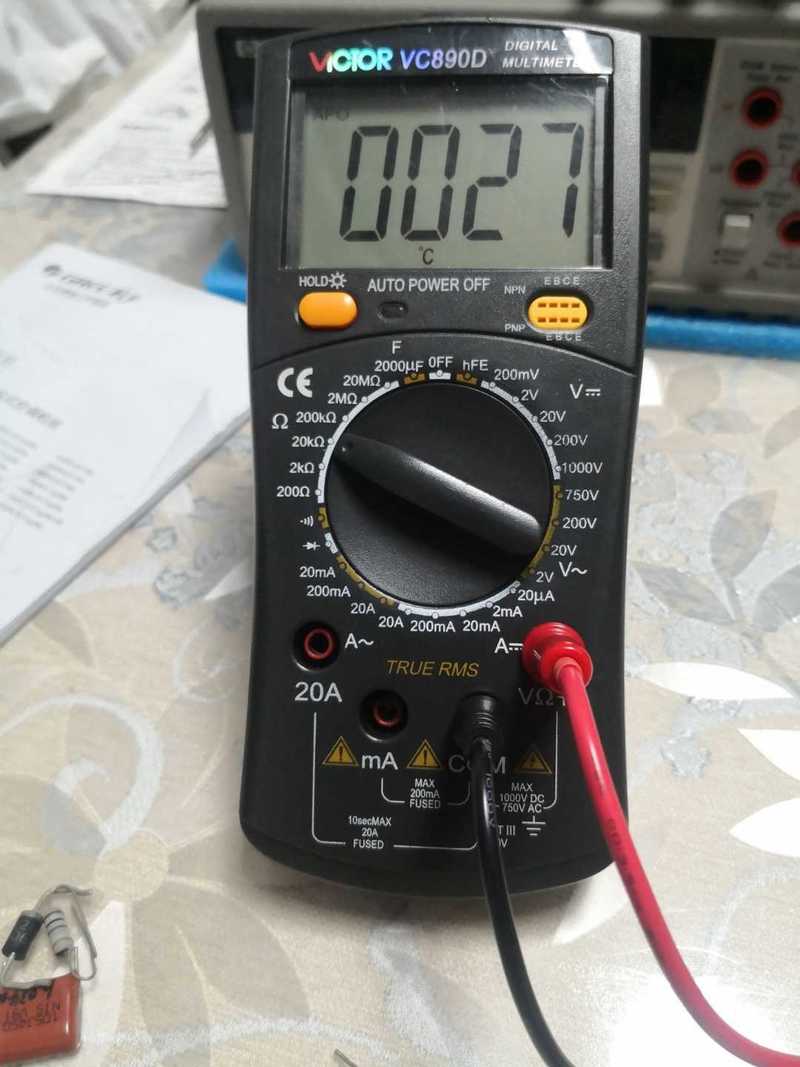

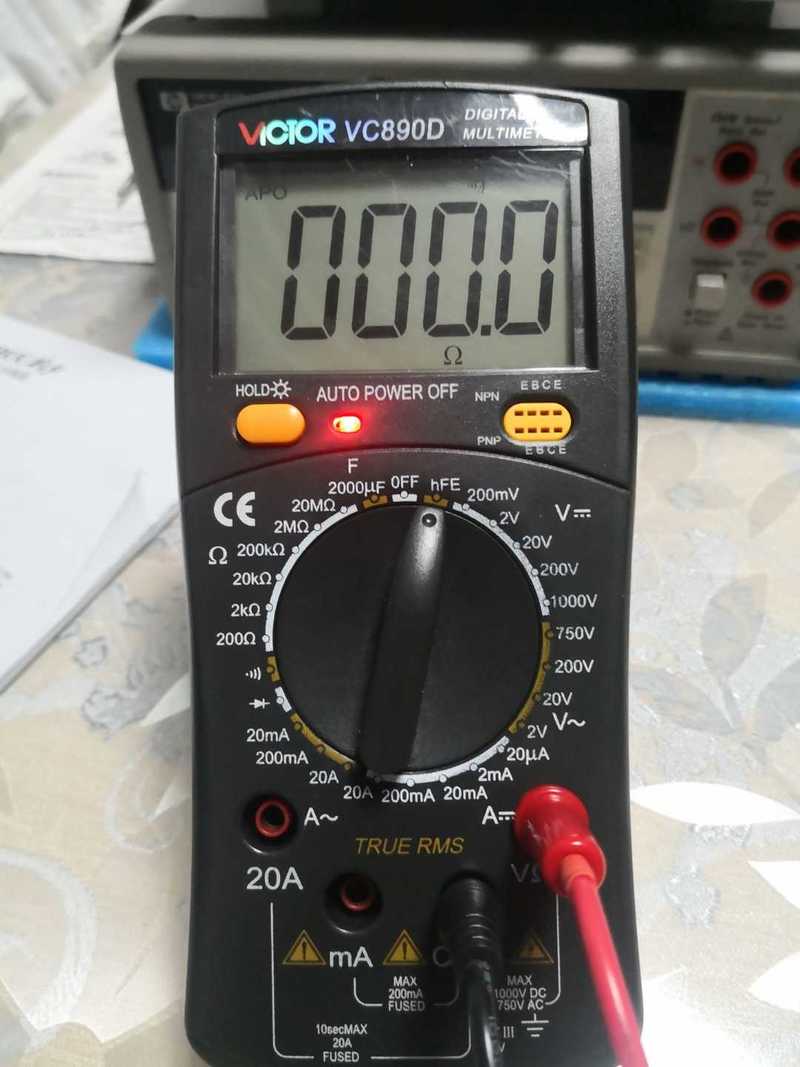

今天开机发现档位错乱，并且错的有些离谱。尤其是20KΩ档位显示室内实际温度，摄氏度℃字符出现，这表本身不带温度测量功能的

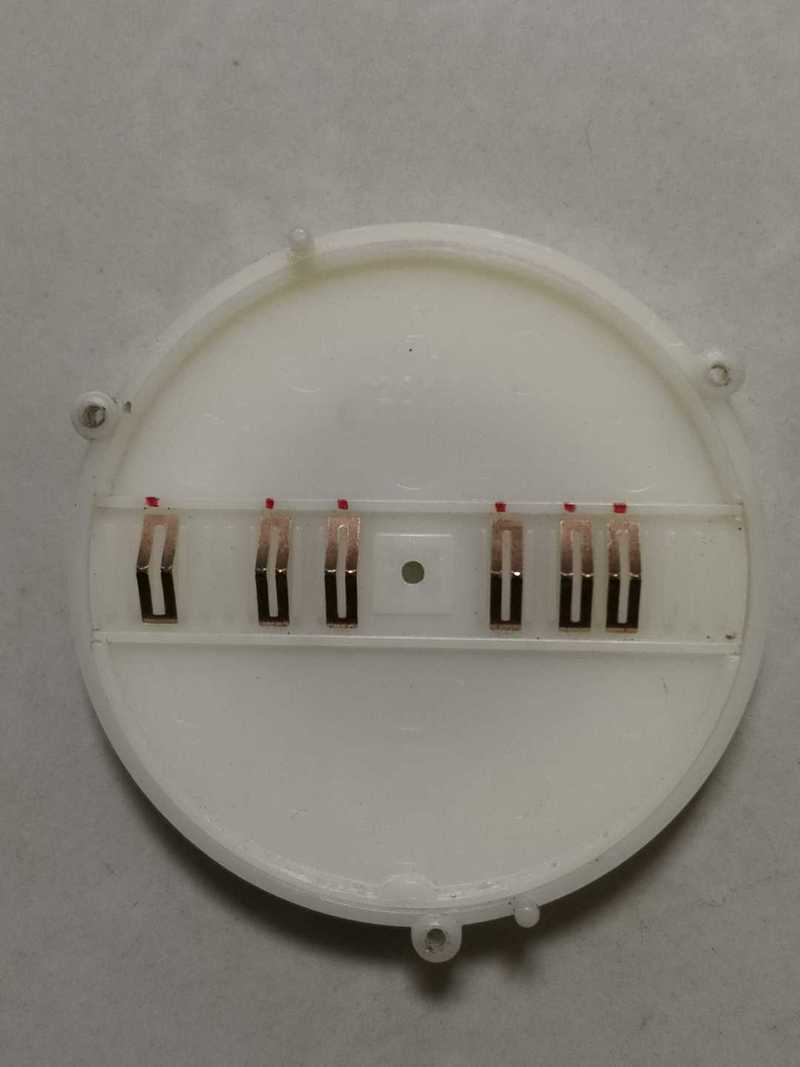

再次拆机，清理转盘铜箔表面，相互调换V片位置，恢复正常。具体能撑多长时间未知 IMG_20210808_232136.jpg
IMG_20210808_232025.jpg IMG_20210809_000200.jpg





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

hc061218 数字王者 2021-8-9 07:57:52
弹片貌似氧化比较厉害了
2021-8-9 07:57:52 回复
13912217676 楼主     数字巨人 2021-8-9 08:12:09
hc061218 发表于 2021-8-9 07:57
弹片貌似氧化比较厉害了

看起来像是V片氧化其实是拍照原因，V片是好的。主要是上次转盘上的铜箔没有彻底清理干净有焊油残留，这次用无水乙醇反复擦拭
2021-8-9 08:12:09 回复
wgh1027 数字大神 2021-8-9 22:14:01
哈哈万用表也神经错乱了
2021-8-9 22:14:01 回复
wgh1027 数字大神 2021-8-9 22:14:34
谢谢分享！
2021-8-9 22:14:34 回复
勇闯沙滩 数字大神 2021-8-10 05:55:59
出现温度测量功能很奇怪，另外相互调换一下V片位置，能恢复正常更奇怪了。都说胜利表拨盘V片容易出问题，这回领教了。
2021-8-10 05:55:59 回复
fslichong 数字王者 2021-8-10 08:30:50
既然这样，就把温度档开发出来
2021-8-10 08:30:50 回复
wgh1027 数字大神 2021-8-10 17:33:51
可谓拨乱反正
2021-8-10 17:33:51 回复
13912217676 楼主     数字巨人 2021-8-10 20:26:07
wgh1027 发表于 2021-8-10 17:33
可谓拨乱反正

成语用的好，哈哈
2021-8-10 20:26:07 回复
13912217676 楼主     数字巨人 2021-8-10 20:33:49
fslichong 发表于 2021-8-10 08:30
既然这样，就把温度档开发出来

同样方案的胜利VC890C+是有测温功能的，要开发890D也许不是问题
2021-8-10 20:33:49 回复
