MUSTOOL MDS8207手持波表

发表于：2021-8-16 13:38:01 2881
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 6000字
型号或关键字: MUSTOOL MDS8207

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

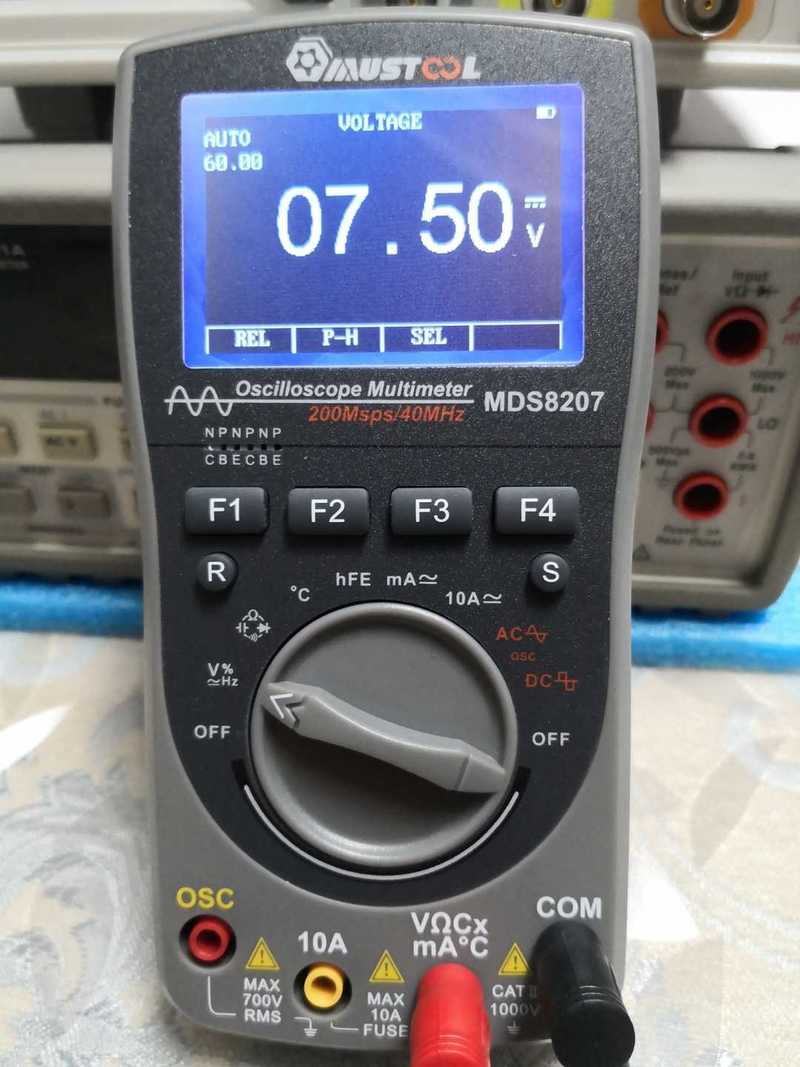

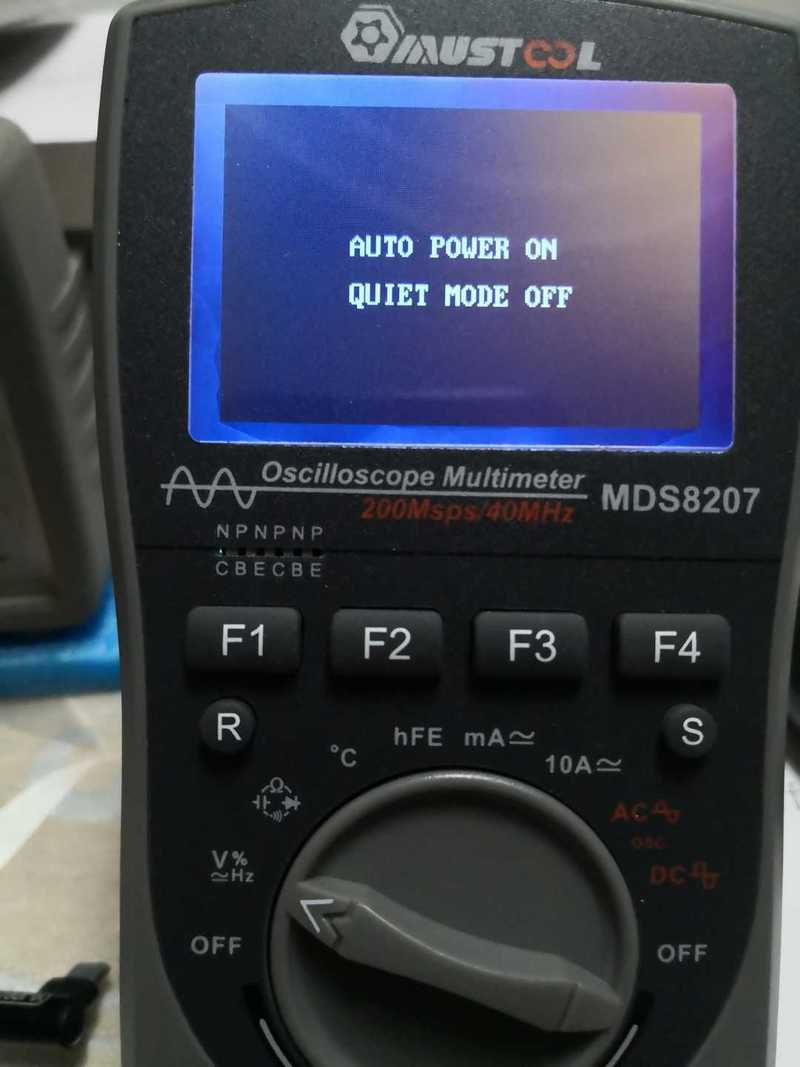

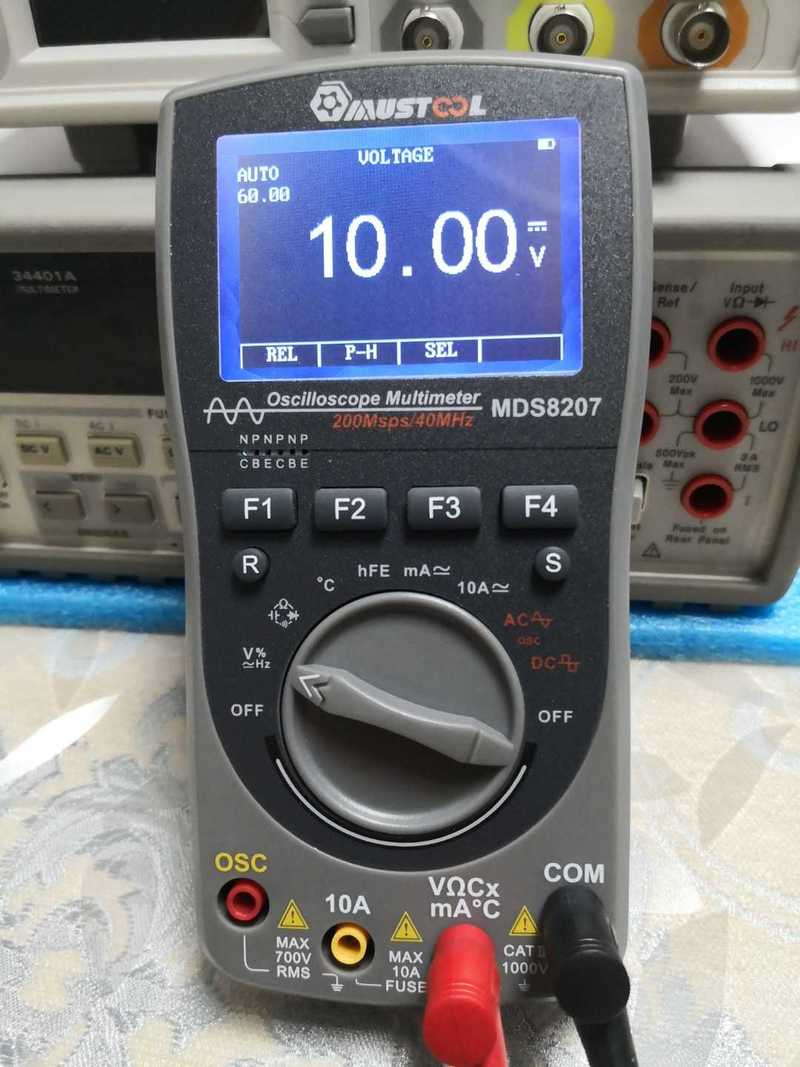

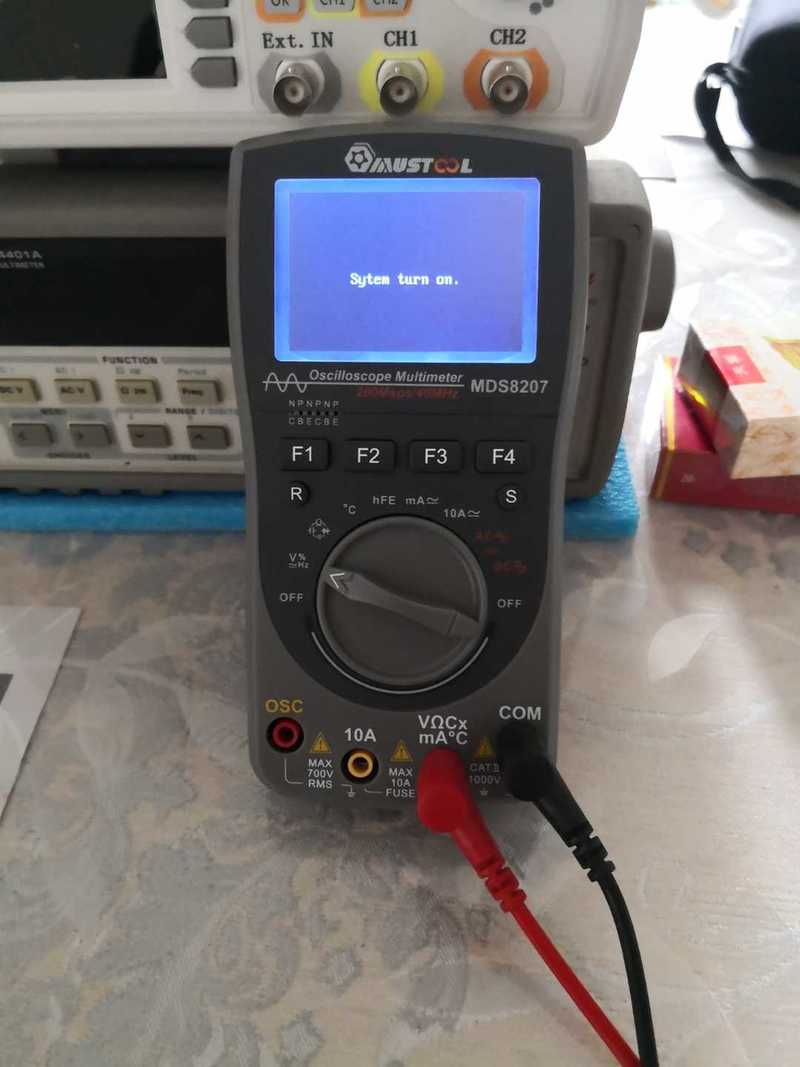

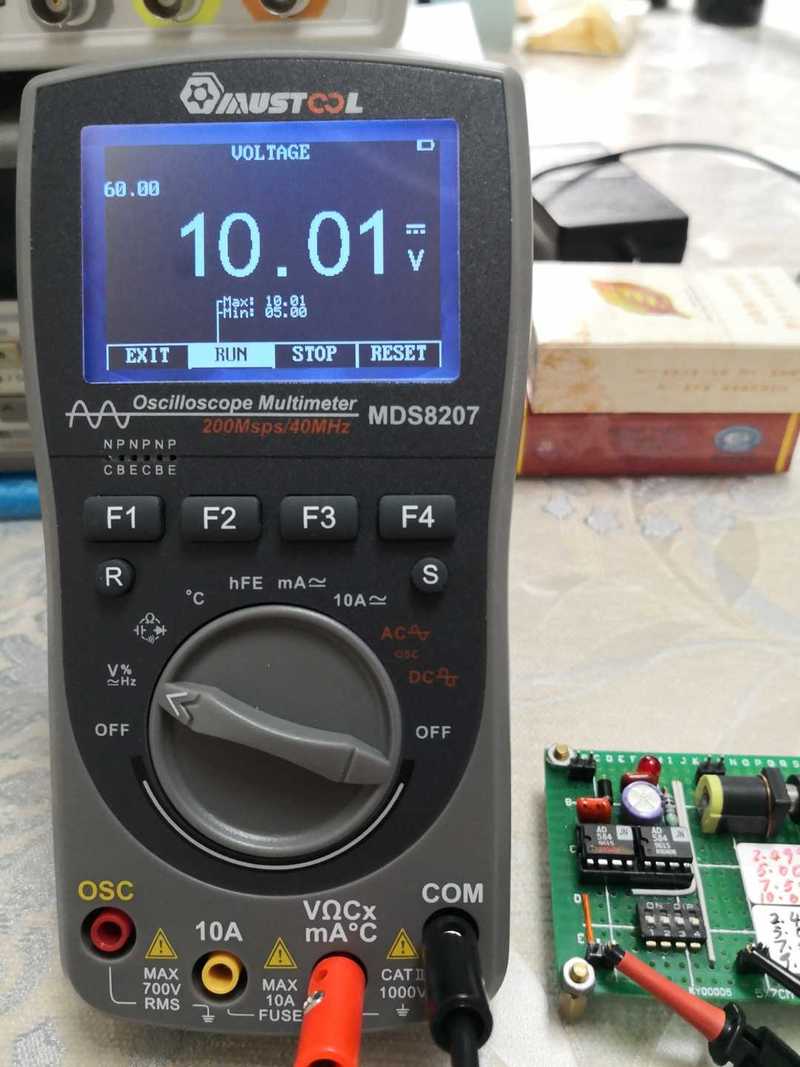

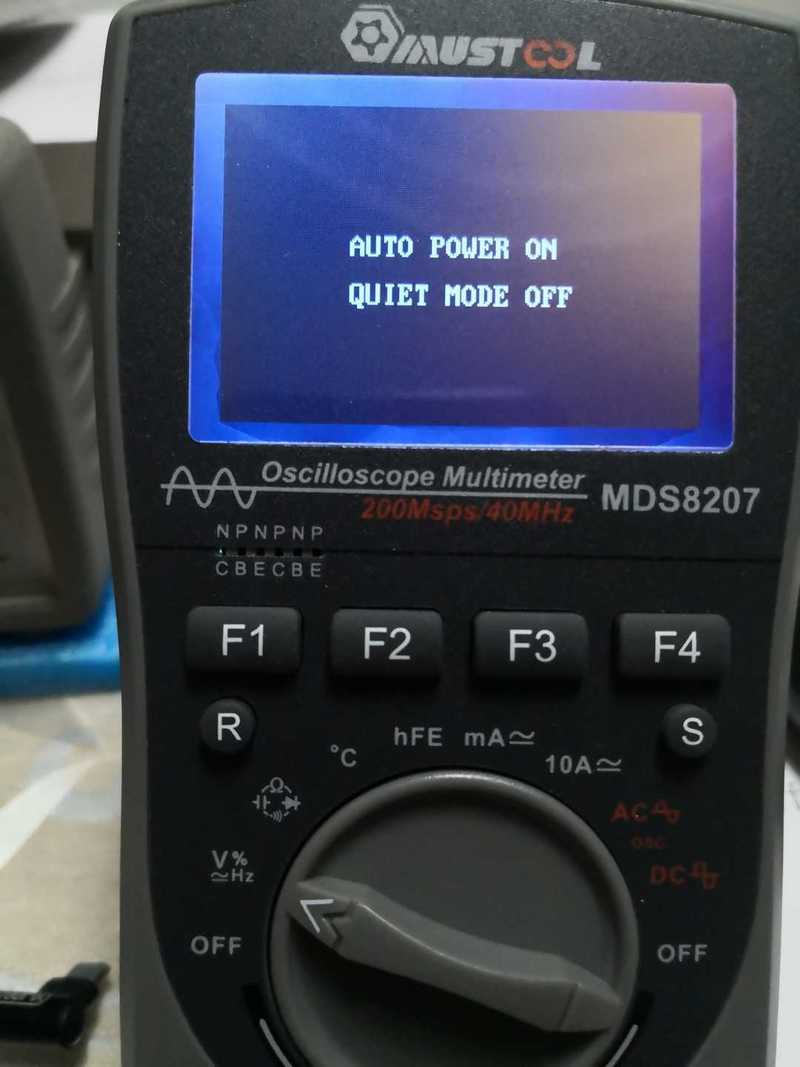

开机瞬间抓拍
默认自动关机开启，静音模式关闭
按住F1键开机，关闭自动关机；
按住F4键开机，打开静音模式（仅保留通断档蜂鸣提示音）

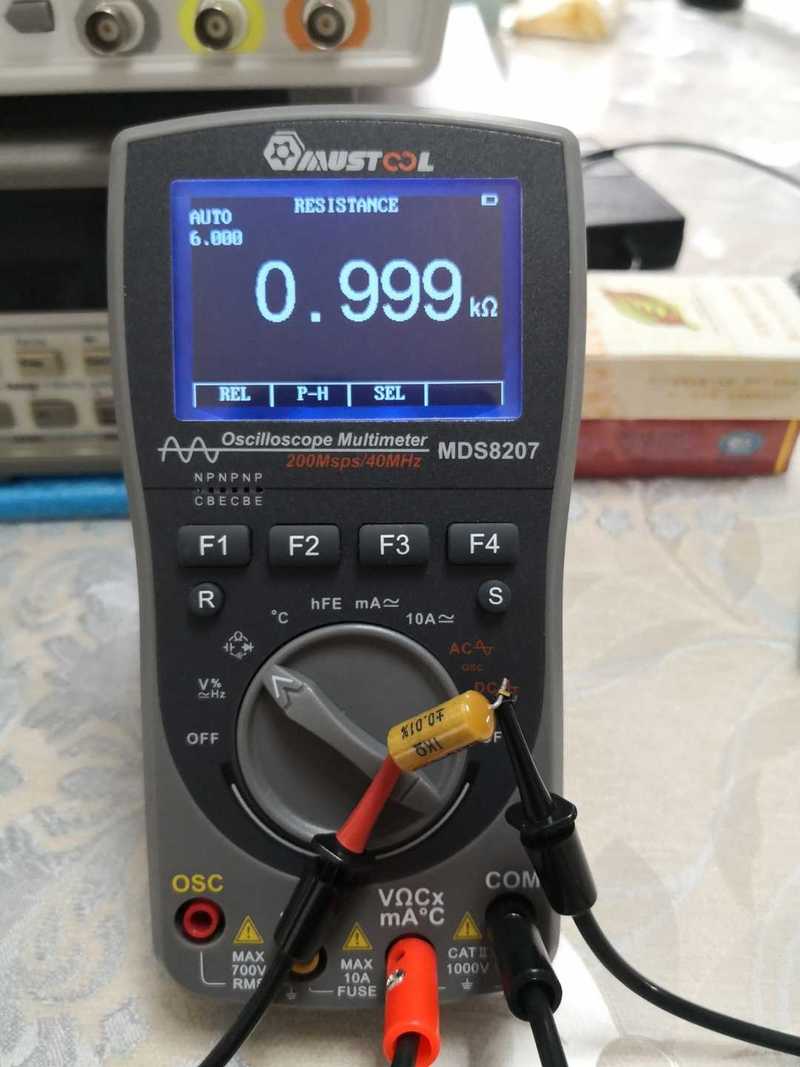

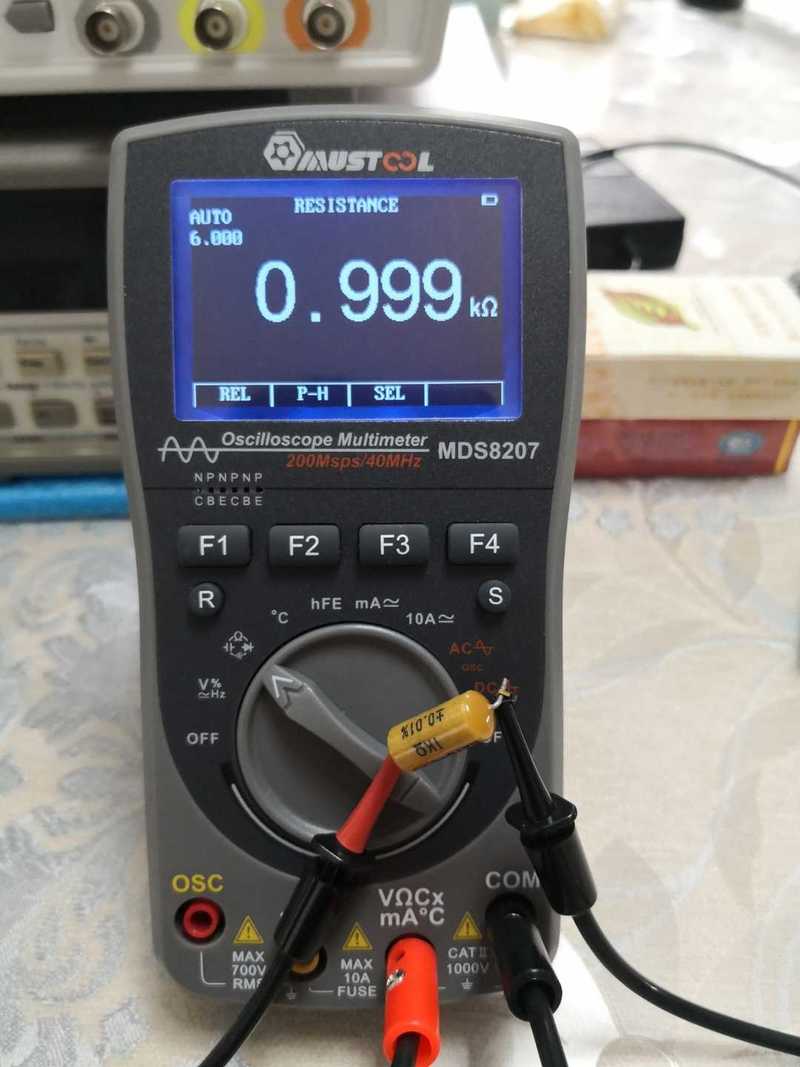

测量1KΩ电阻

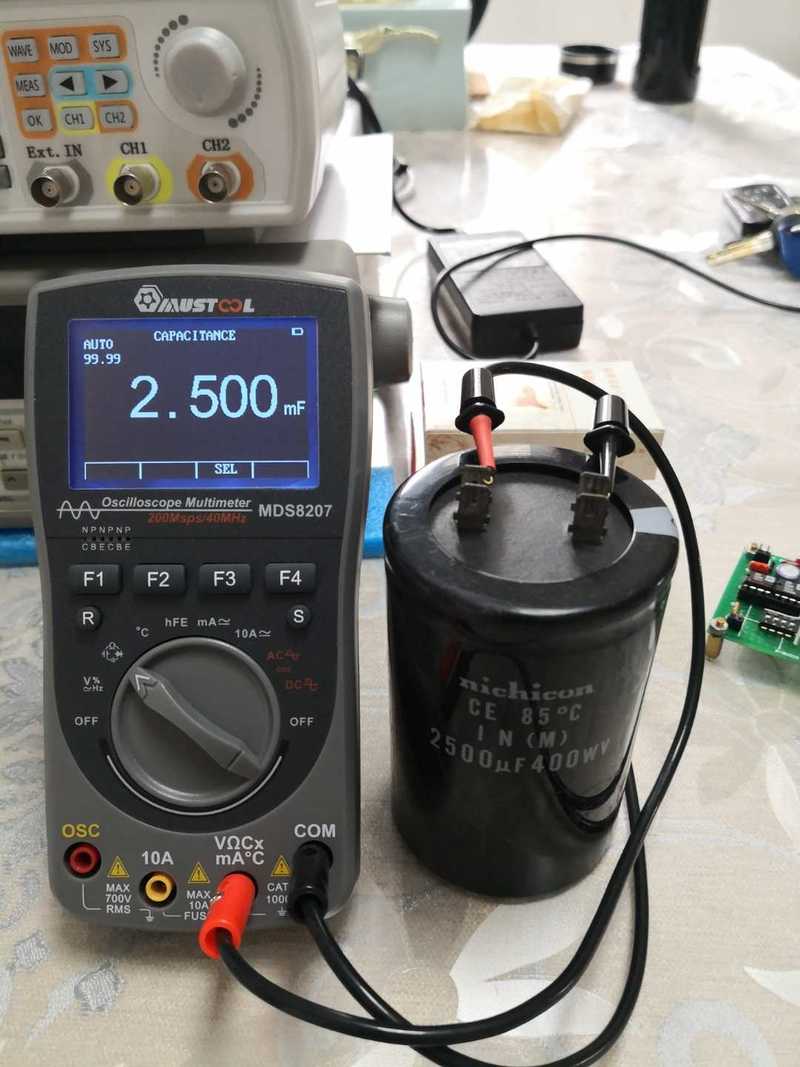

测量2500uF电容
测量mF级电容速度很快，感觉比289还快

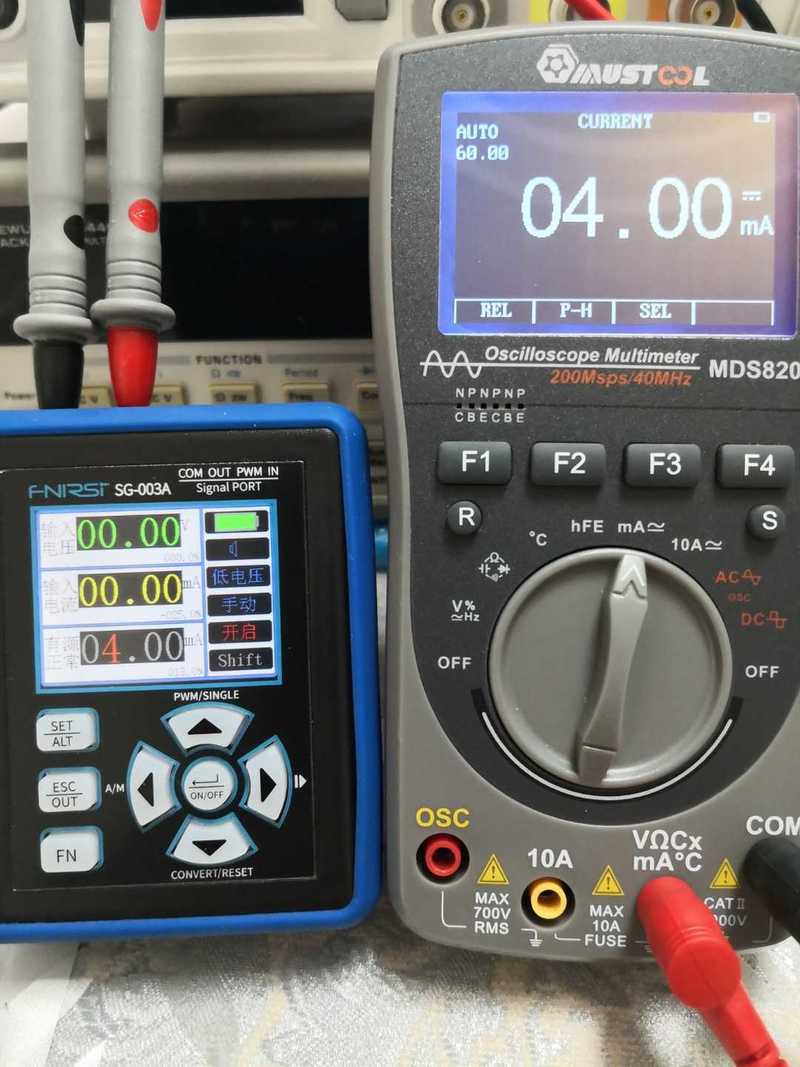

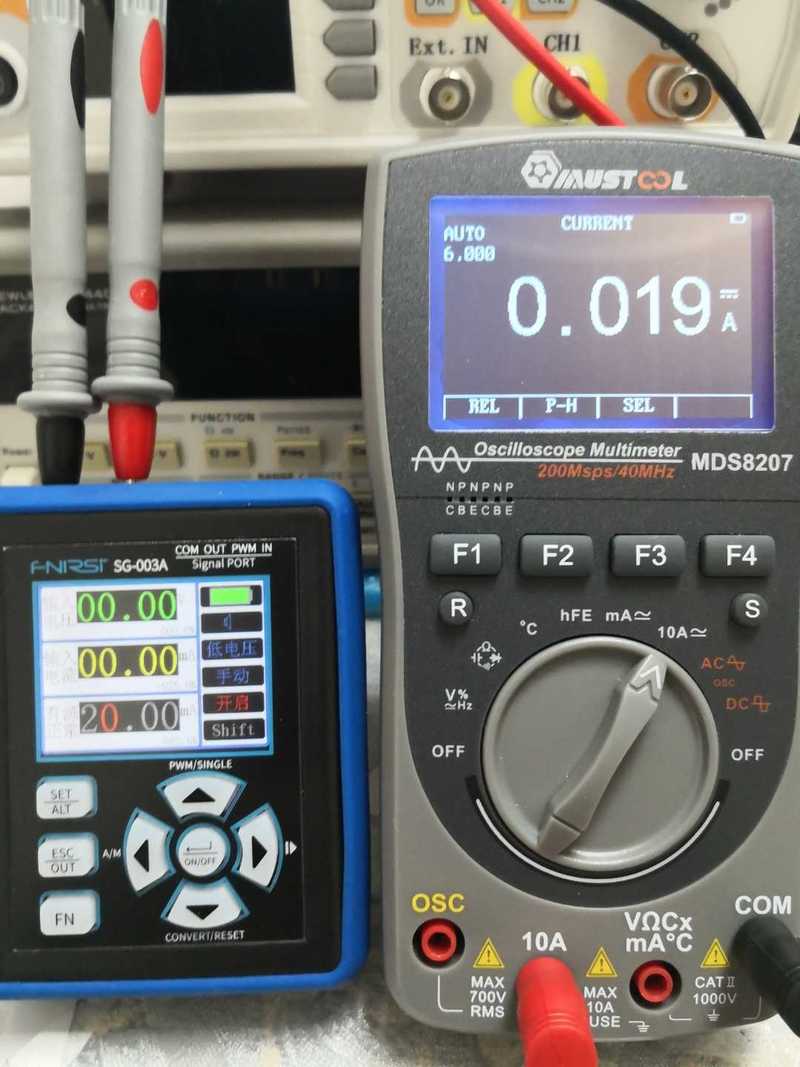

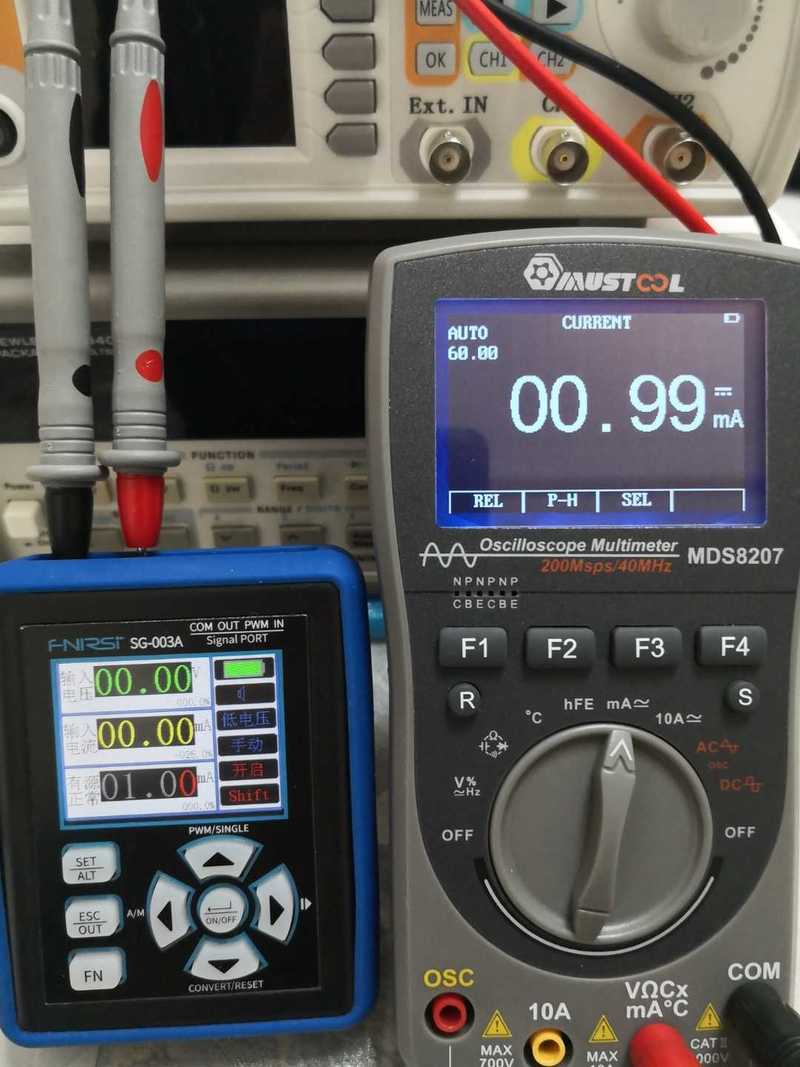

电流测试

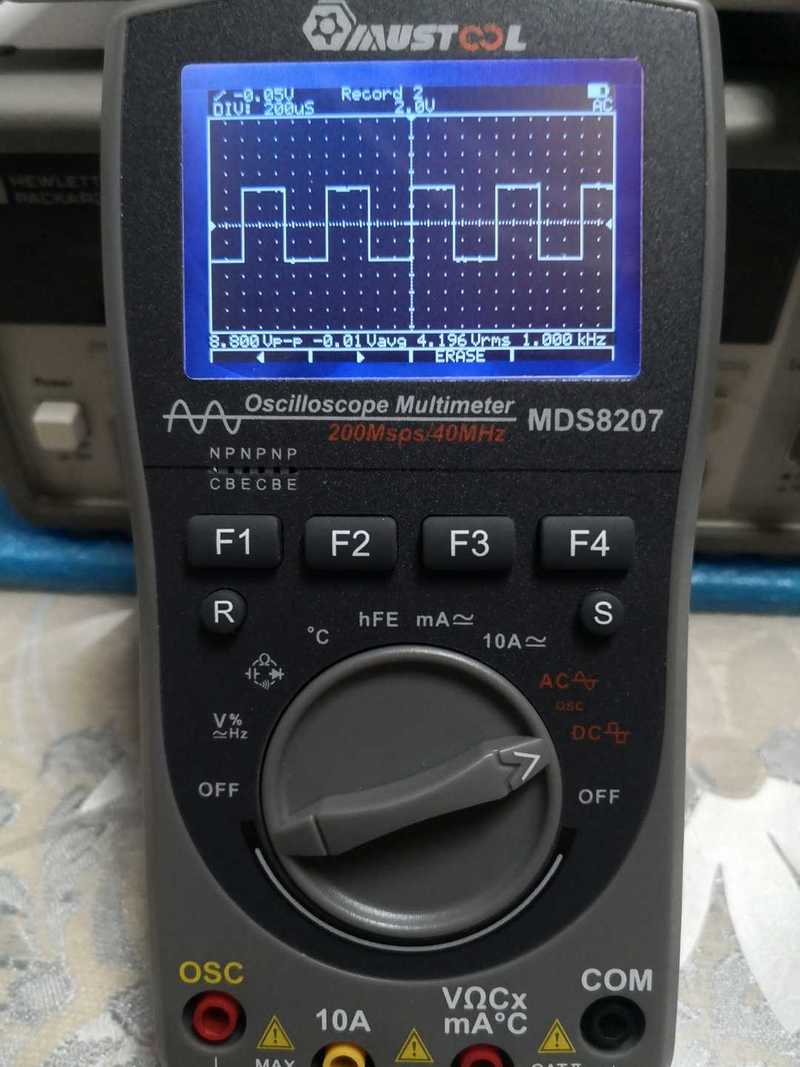

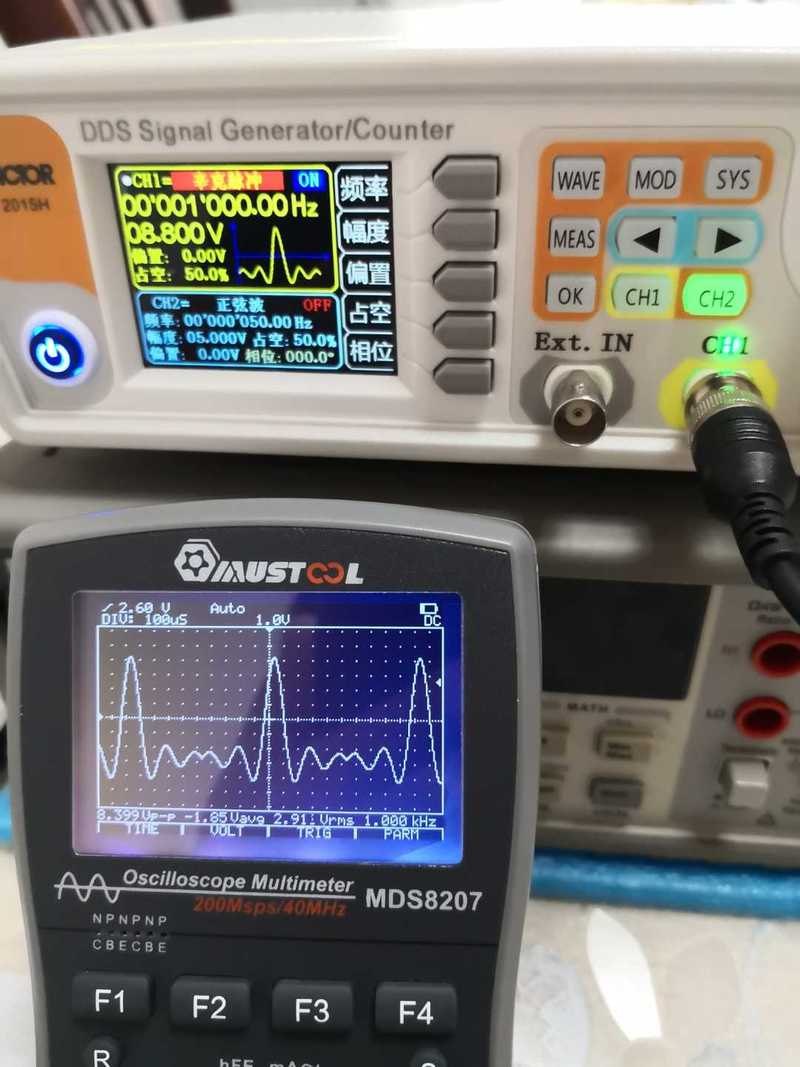

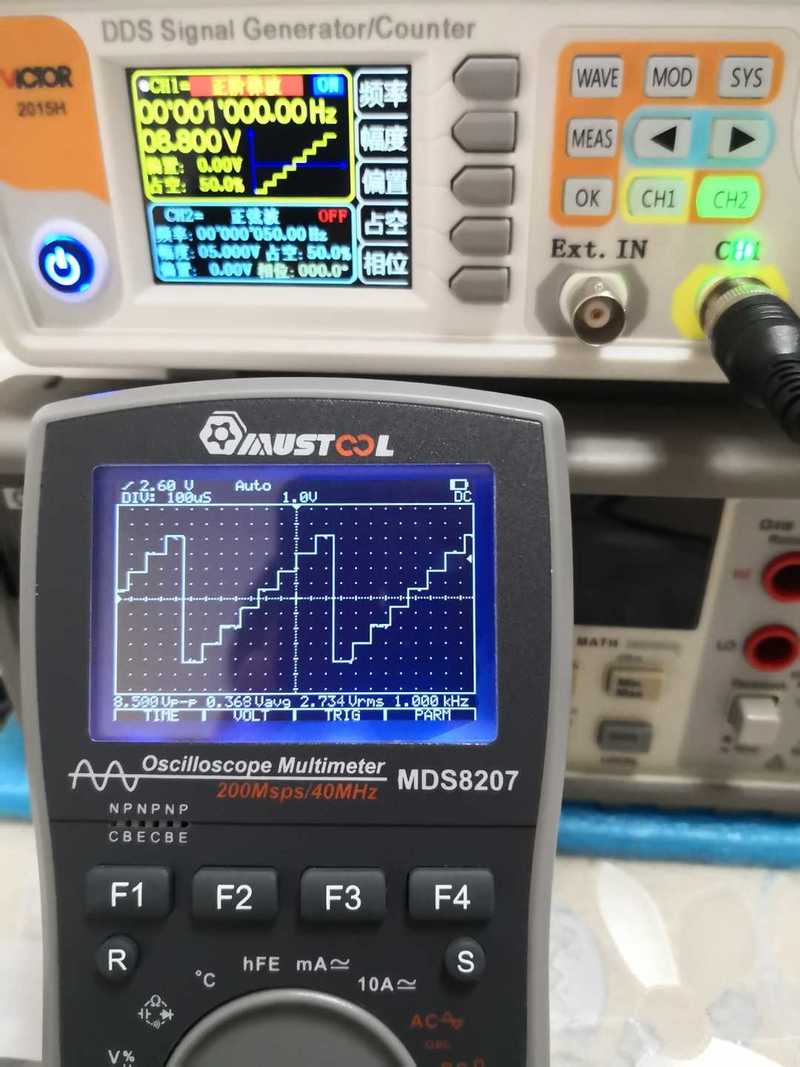

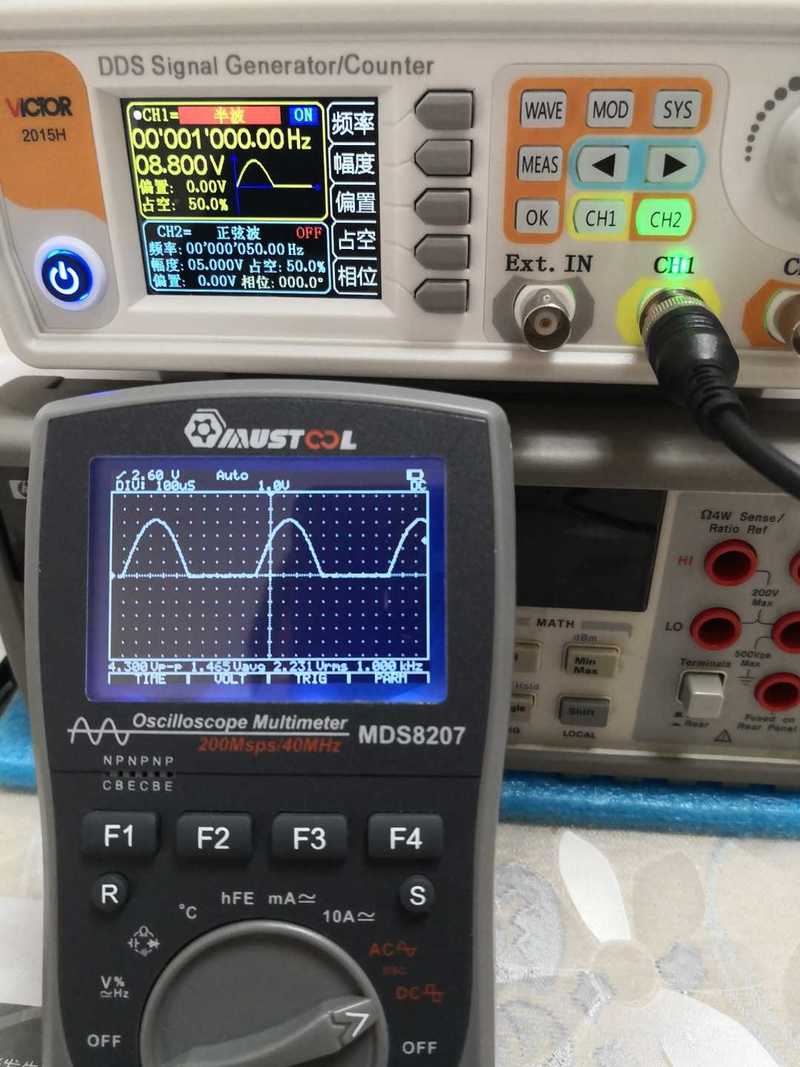

波形测试。馒头波、阶梯波、辛克脉冲


优点：6000字显示，大屏可同时显示多条信息，测量速度很快。40M模拟带宽最大实时采样率200Msps，适合带出现场维修

缺点：拨盘尺寸偏小、手感生硬。如果你用惯了福禄克，会觉得换档有点费力

电流保险丝采用贴片焊接式，更换保险麻烦

耗电量巨大，说明书上标注电池寿命More than 8 hours，估计是吃电池的货

因为是采用3节5号电池供电，还没想到有合适的改装方式

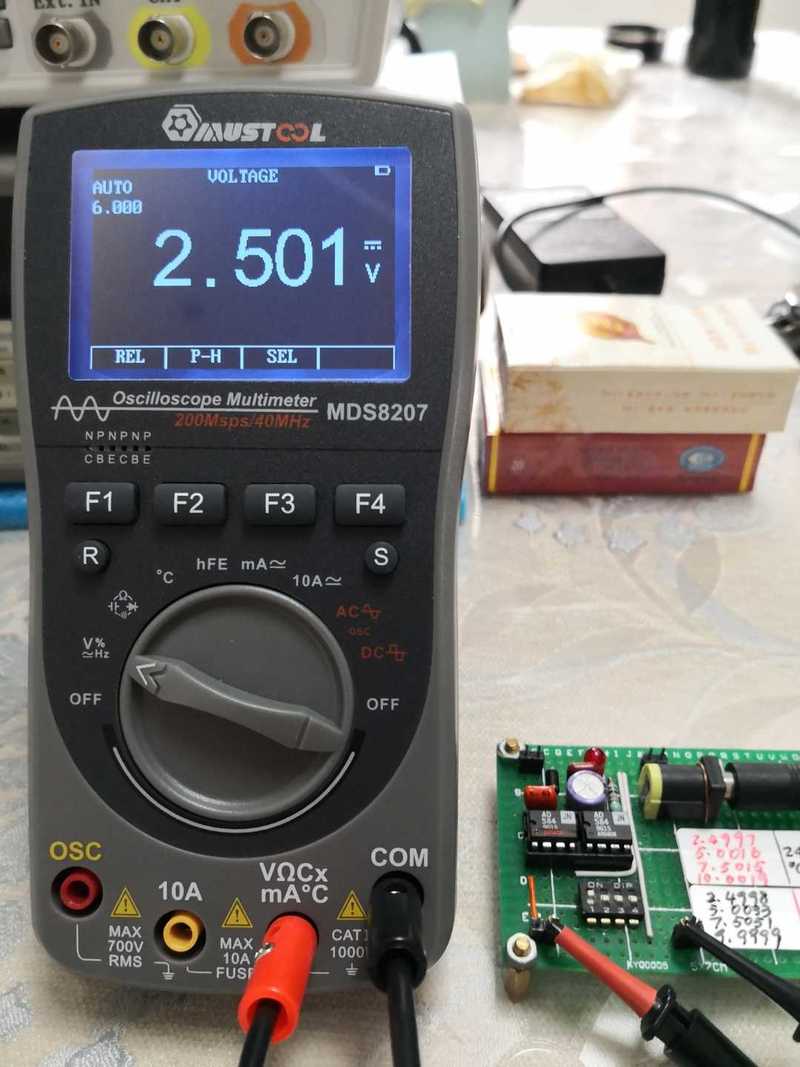

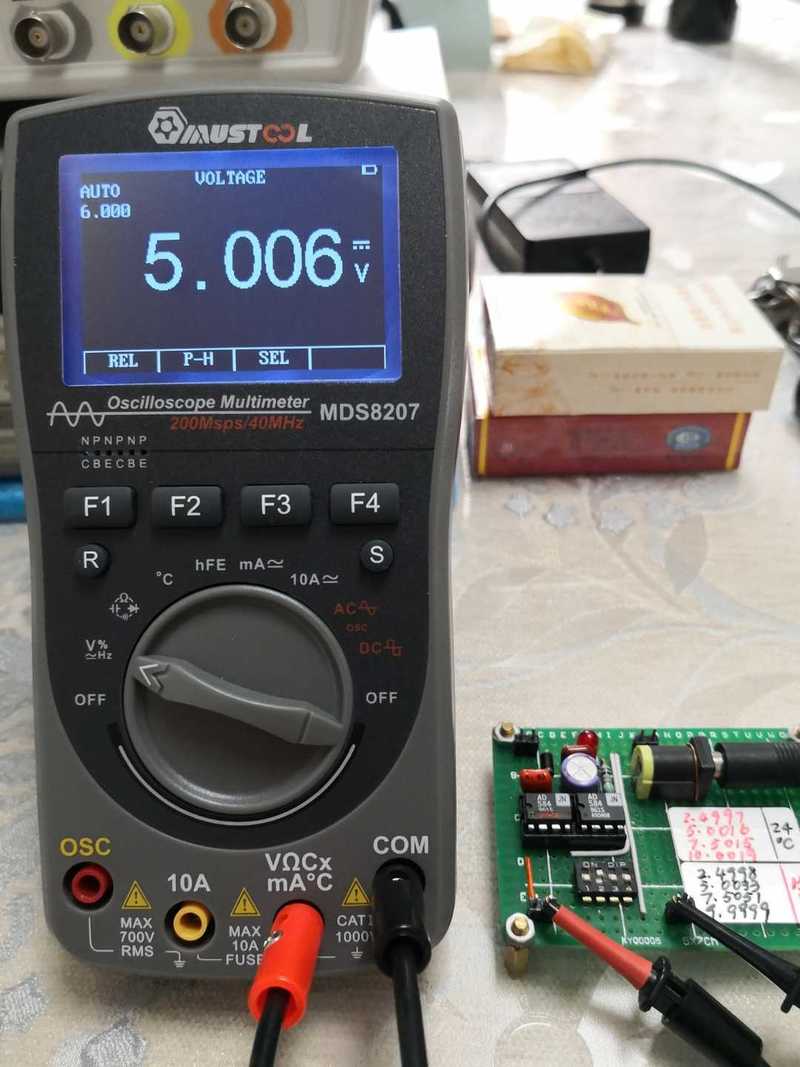

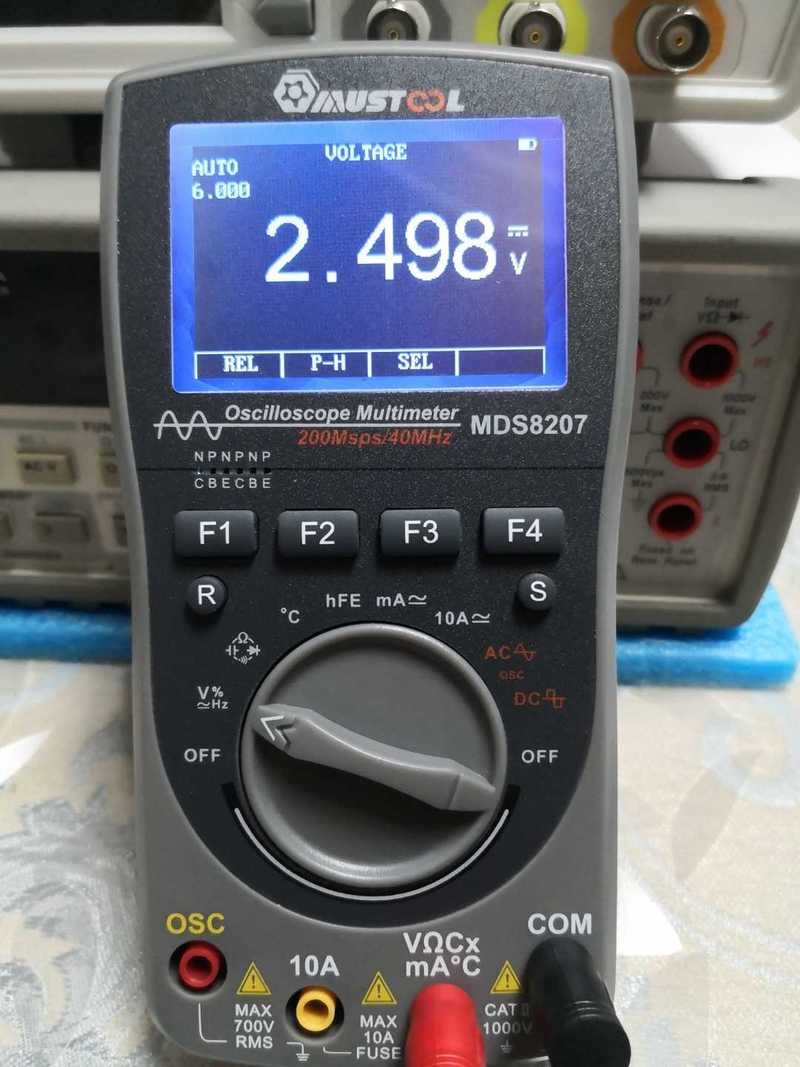

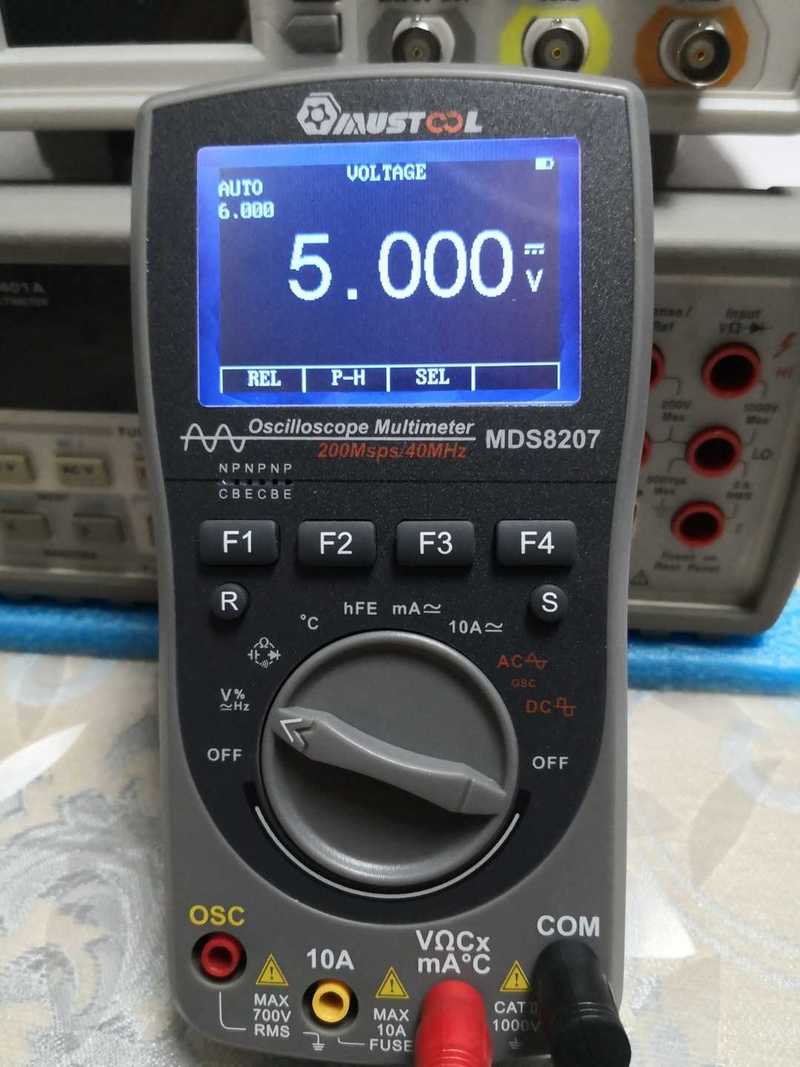

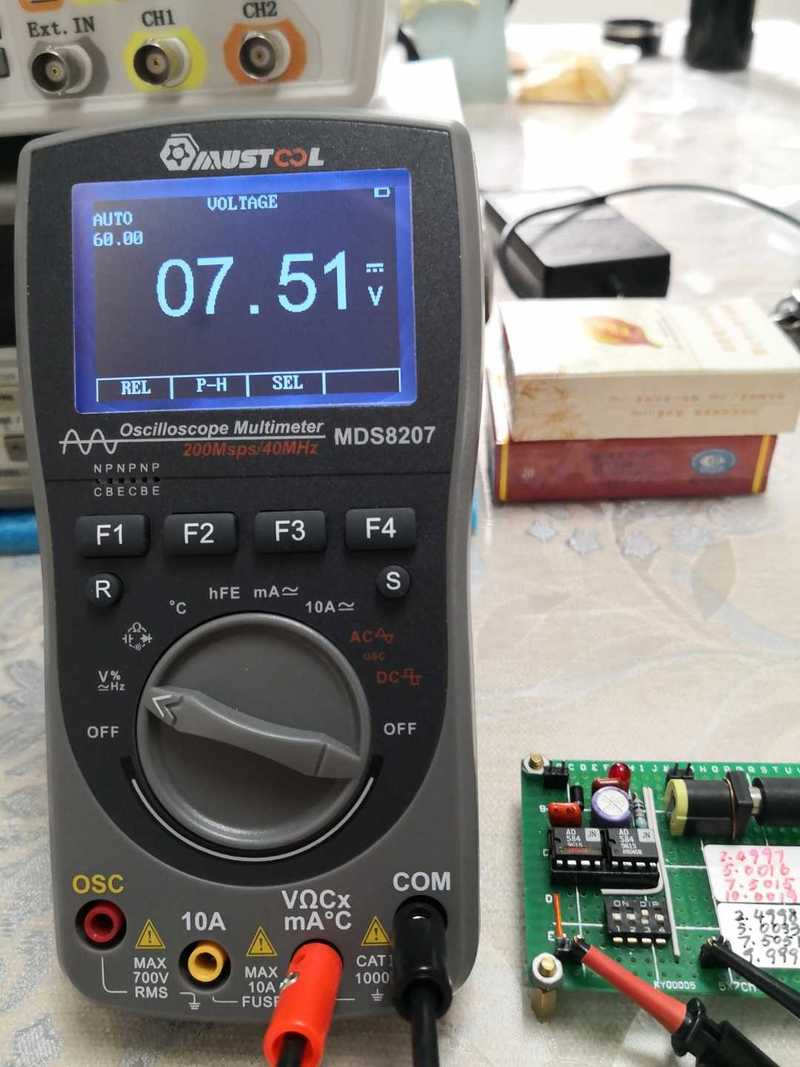

AD584电压基准

R键和S键的功能如下：
万用表功能下：短按R键，选择量程；长按R键，切换到AUTO自动量程。短按S键，数据保持屏幕出现HOLD，长按S键，保存或调用数据
示波器功能下：短按R键，一键示波；短按S键，冻结波形屏幕出现HOLD，长按S键，保存或调用波形

需要保存数据或波形时，需要先短按S键 屏幕显示HLOD后，再长按S键

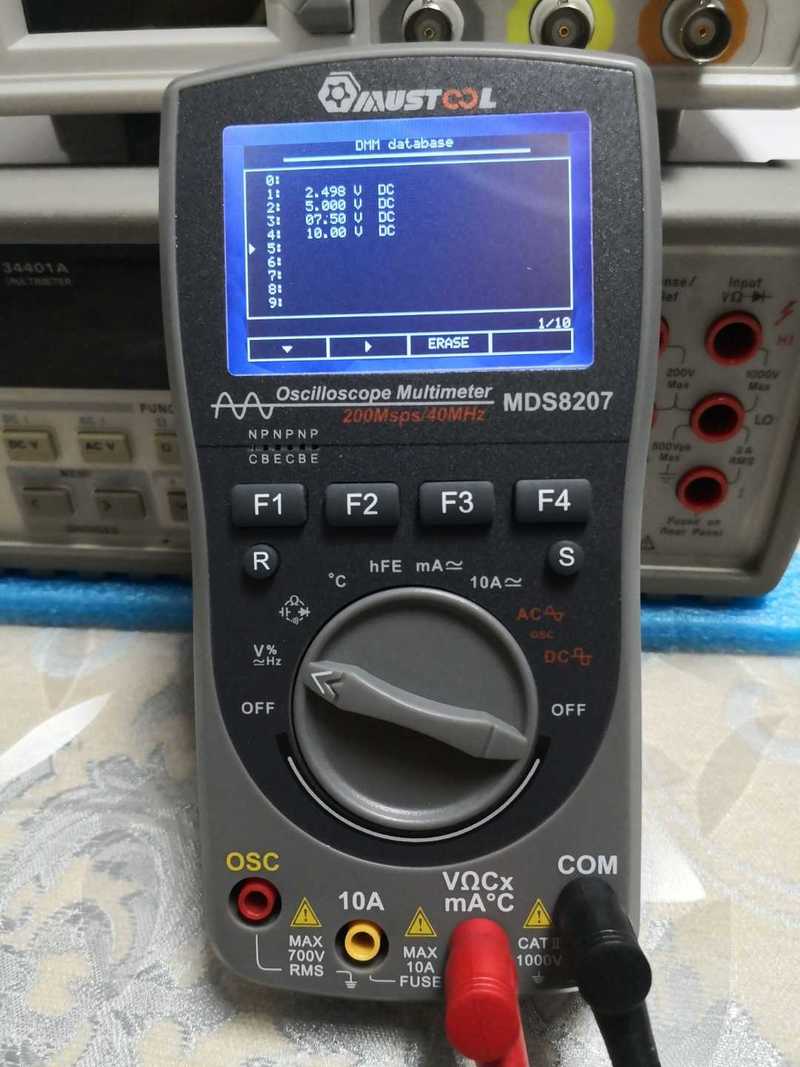

本机可以保存100条数据和50条波形

REASE 擦除
SAVE 保存
DIV 时基200uS
VOLT 电压2.0V
LRVEL 水平-0.20V
POS 位置
TRIG 触发
PARM 参数










以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

13912217676 楼主     数字巨人 2021-8-16 13:42:44

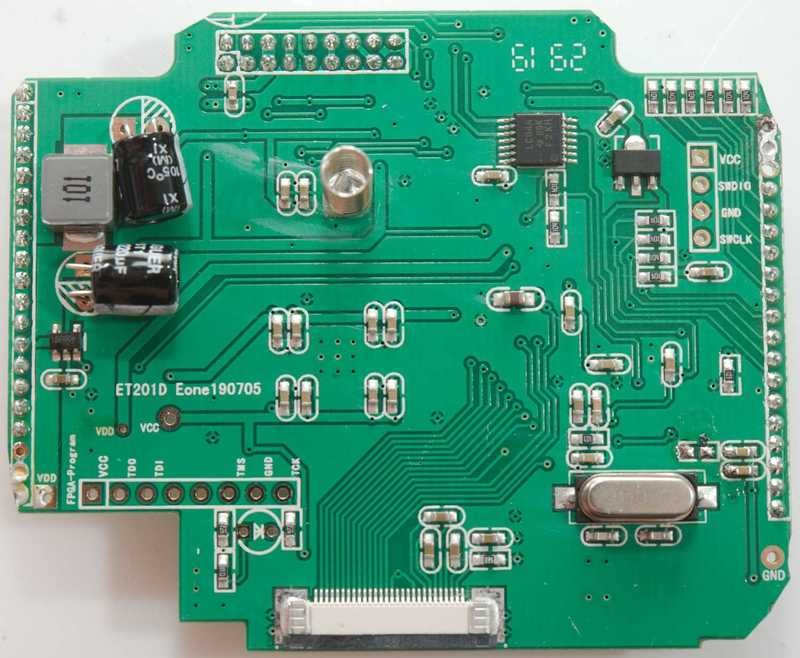

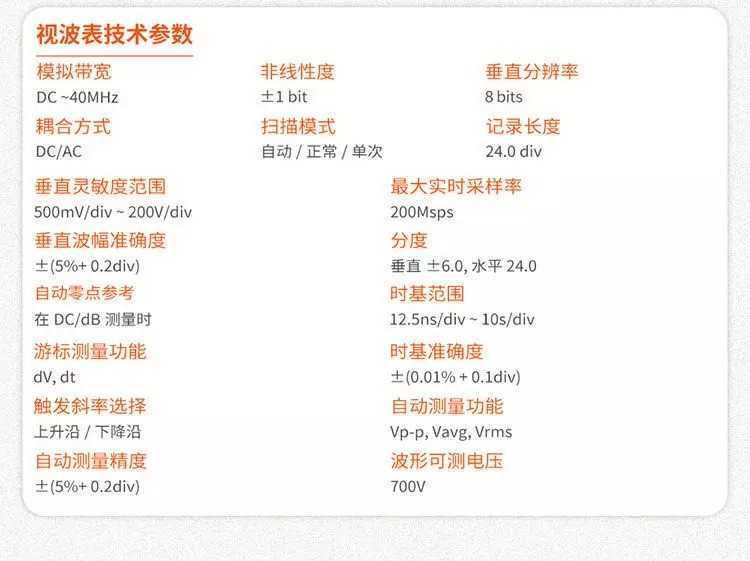

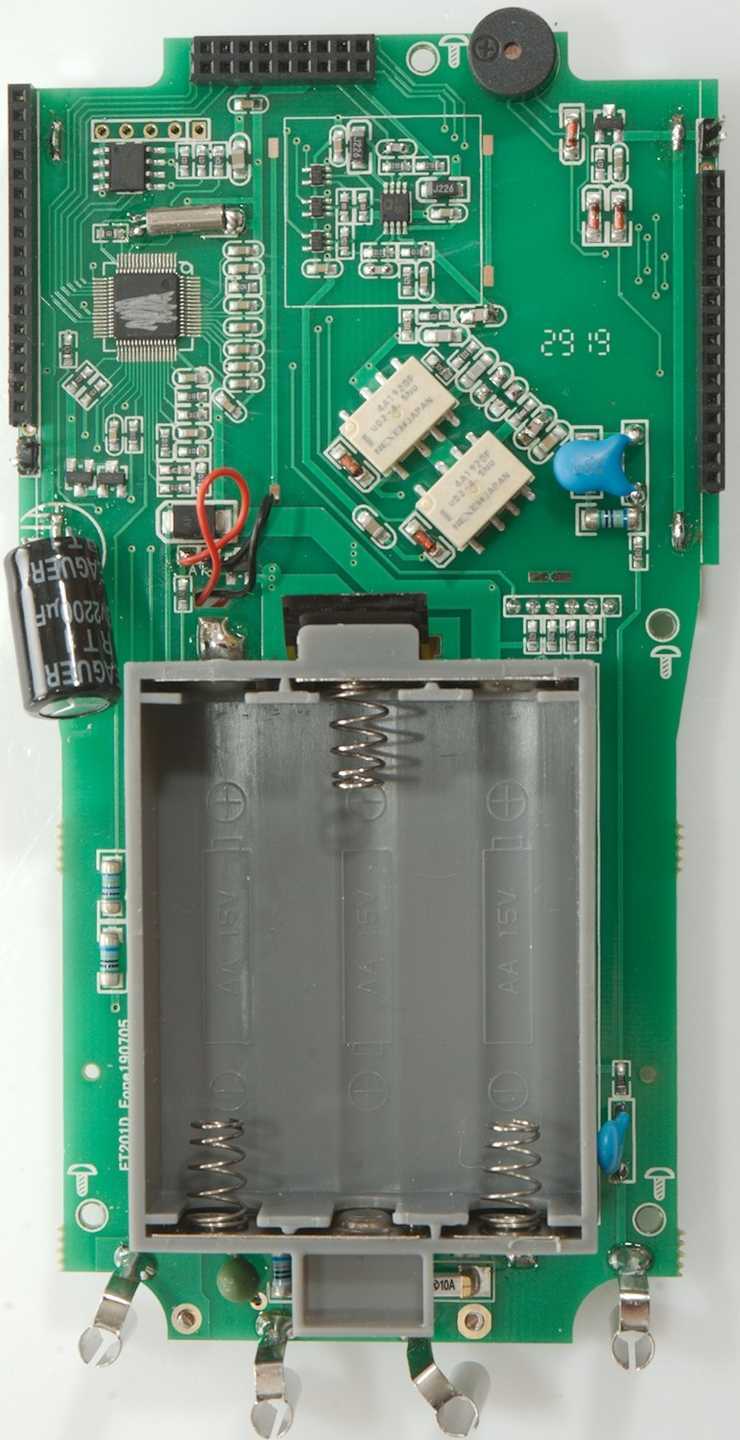

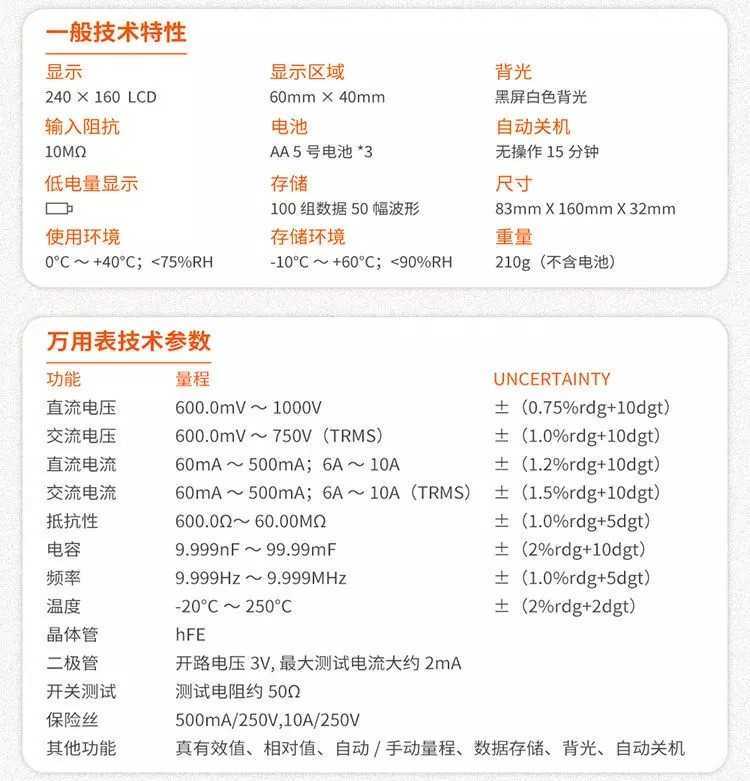

网上找的PCB和技术参数图片
2021-8-16 13:42:44 回复
ksj197706 数字大师 2021-8-16 16:07:03
路过看看，玩不来
2021-8-16 16:07:03 回复
wgh1027 数字大神 2021-8-16 16:45:30
高级货
2021-8-16 16:45:30 回复
wgh1027 数字大神 2021-8-16 16:46:11
谢谢分享
2021-8-16 16:46:11 回复
无极 数字梦想家 2021-8-16 21:14:37
打磨芯片太恶心了，这个封装不用磨得那么难看都知道是9288或者仿品的40MSPS版，硬生生当100MSPS用，两个通道加在一起就是所谓的200msps了，最多值二百
2021-8-16 21:14:37 回复
13912217676 楼主     数字巨人 2021-8-16 23:05:25
ksj197706 发表于 2021-8-16 16:07
路过看看，玩不来

欢迎常来
2021-8-16 23:05:25 回复
13912217676 楼主     数字巨人 2021-8-16 23:07:37
无极 发表于 2021-8-16 21:14
打磨芯片太恶心了，这个封装不用磨得那么难看都知道是9288或者仿品的40MSPS版，硬生生当100MSPS用，两个通 ...

这pcb图不是本机的，本机没拆 可能是8208
2021-8-16 23:07:37 回复
勇闯沙滩 数字大神 2021-8-17 05:30:07
高级万用表+波。
2021-8-17 05:30:07 回复
无极 数字梦想家 2021-8-17 09:26:18
13912217676 发表于 2021-8-16 23:07
这pcb图不是本机的，本机没拆 可能是8208

看着精度不用拆也知道是八位ADC过采样出来的,https://amobbs.com/thread-3428440-1-1.html
和这个一个鸟样,我们中国人就爱耍这个小聪明
2021-8-17 09:26:18 回复
散淡021 数字大神 2021-8-17 17:46:59
谢谢分享
测常见的纹波电压？
（500mV)
2021-8-17 17:46:59 回复
wgh1027 数字大神 2021-8-17 23:41:18
有波波表真好
2021-8-17 23:41:18 回复
tpy 数字探长 2021-8-18 09:13:37
一般用用不错。
2021-8-18 09:13:37 回复
13912217676 楼主     数字巨人 2021-8-18 21:13:48
散淡021 发表于 2021-8-17 17:46
谢谢分享
测常见的纹波电压？
（500mV)

好的，有时间测一下
2021-8-18 21:13:48 回复
13912217676 楼主     数字巨人 2021-8-19 07:11:22
tpy 发表于 2021-8-18 09:13
一般用用不错。

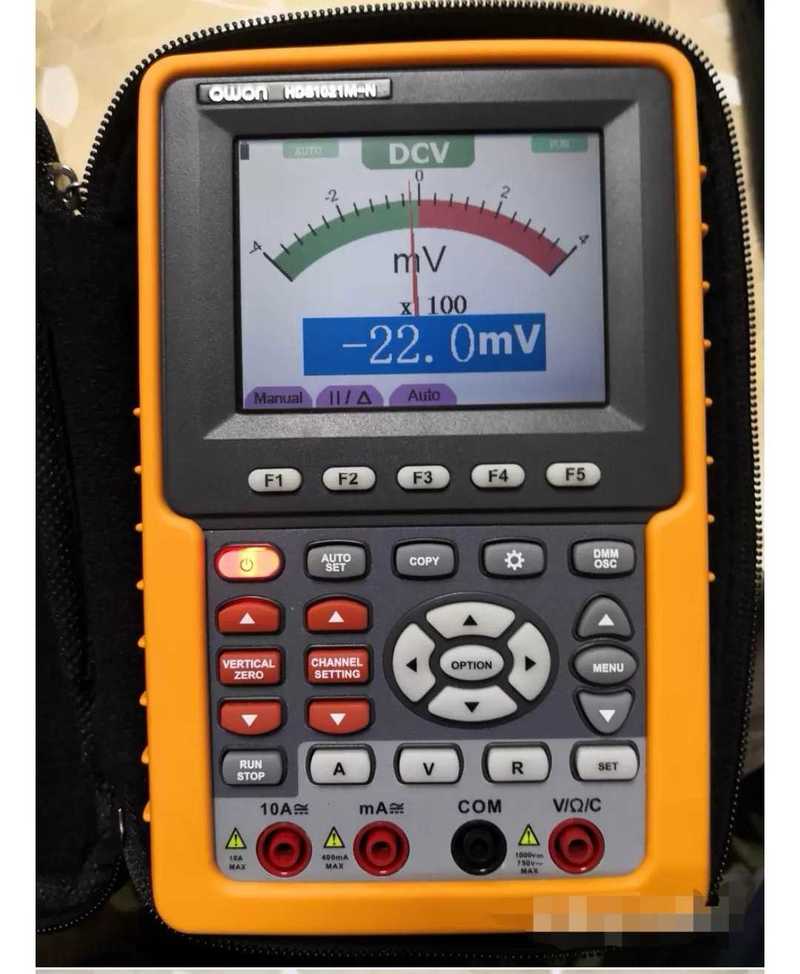

是的，一般用用够了。比我这个OWON小巧轻便。示波方面不及OWON，万用表方面比它好许多
2021-8-19 07:11:22 回复
