日置万用表 交流电压档的内阻

发表于：2021-9-8 21:57:44 4106
万用表
主题类别: 知识_经验
仪表品牌: 日置（HIOKI）
显示方式: 其它
型号或关键字: 日置万用表交流内阻

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一般来说，大多数万用表交流电压档内阻约为10MΩ左右
那么请教一下，为什么手上两块日置万用表的交流电压档内阻很大呢？

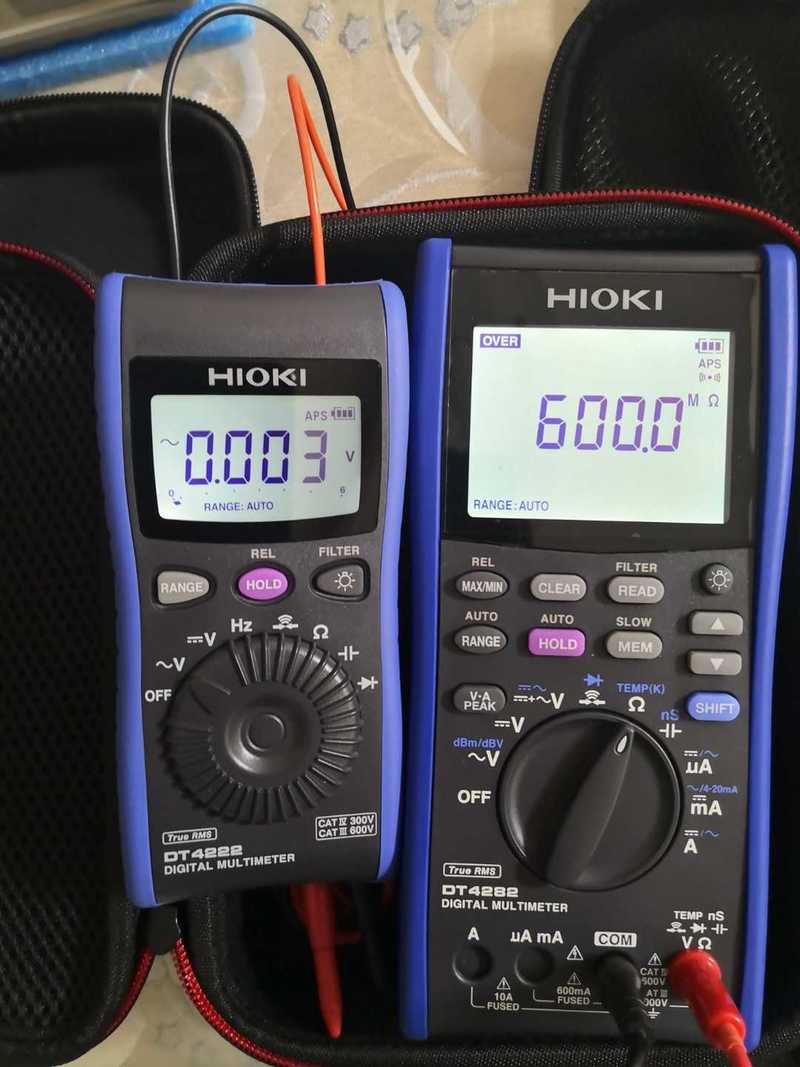

4222的交流电压档的内阻已经超过4282电阻档600MΩ的量程

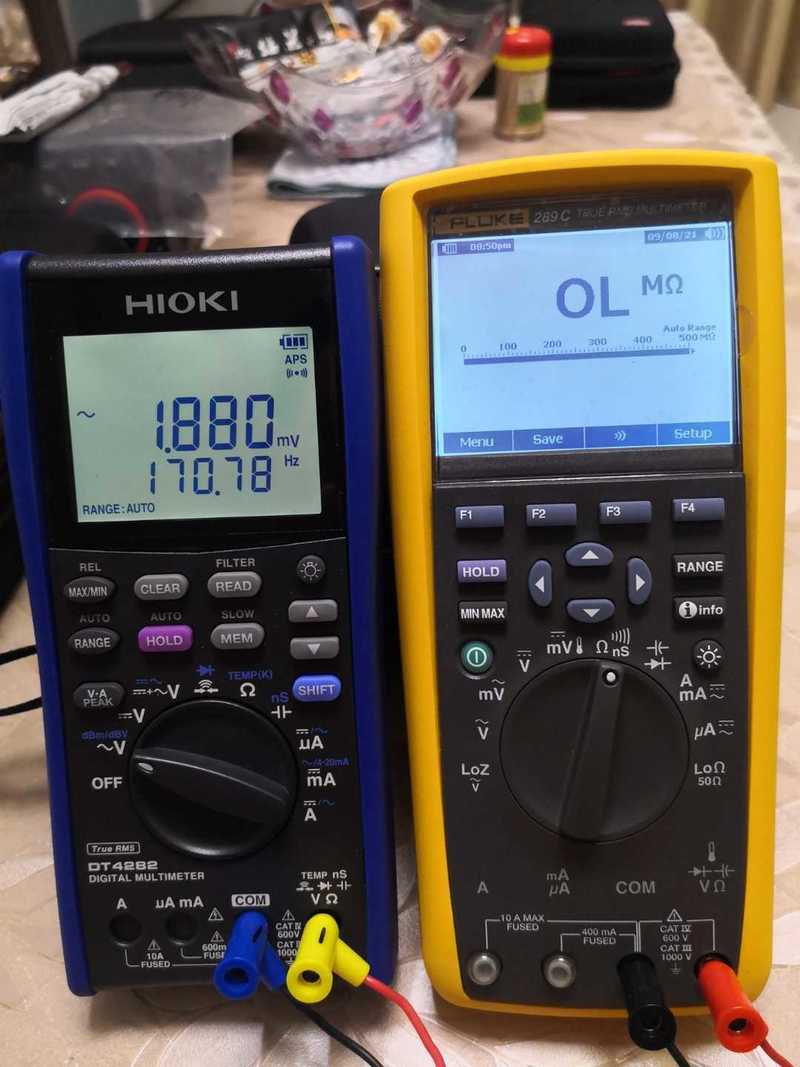

4282的交流电压档的内阻也已经超过289C电阻档500MΩ的量程
是不是意味着 很大内阻对弱小的电压影响更小，更加能够轻松地捕捉到微弱的交流电压信号呢？



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

hc061218 数字王者 2021-9-8 22:11:08
可能是没有单独mV档原因，一般来说很多方案的mV档内阻极高。
2021-9-8 22:11:08 回复
ksj197706 数字大师 2021-9-8 22:17:51
手动档测试看看
2021-9-8 22:17:51 回复
光速飞行 数字大神 2021-9-8 22:19:39
这个和设计有关吧，同档次的表，基本差不多，像289C ，UT181A，费思368，4282等内阻很高，全部都是高内阻设计。
2021-9-8 22:19:39 回复
无极 数字梦想家 2021-9-8 22:41:56
不分压直接接运放的玩法，也就测个几伏
2021-9-8 22:41:56 回复
HD123 数字精灵 2021-9-8 22:51:12
你测的是直流电阻，这是测不出来的，你必须用电桥，交流模式，4282交流档只有1M，你看看说明书就知道了！这种用万用表直流电阻法测量是错误的！
2021-9-8 22:51:12 回复
13912217676 楼主     数字巨人 2021-9-8 22:58:10

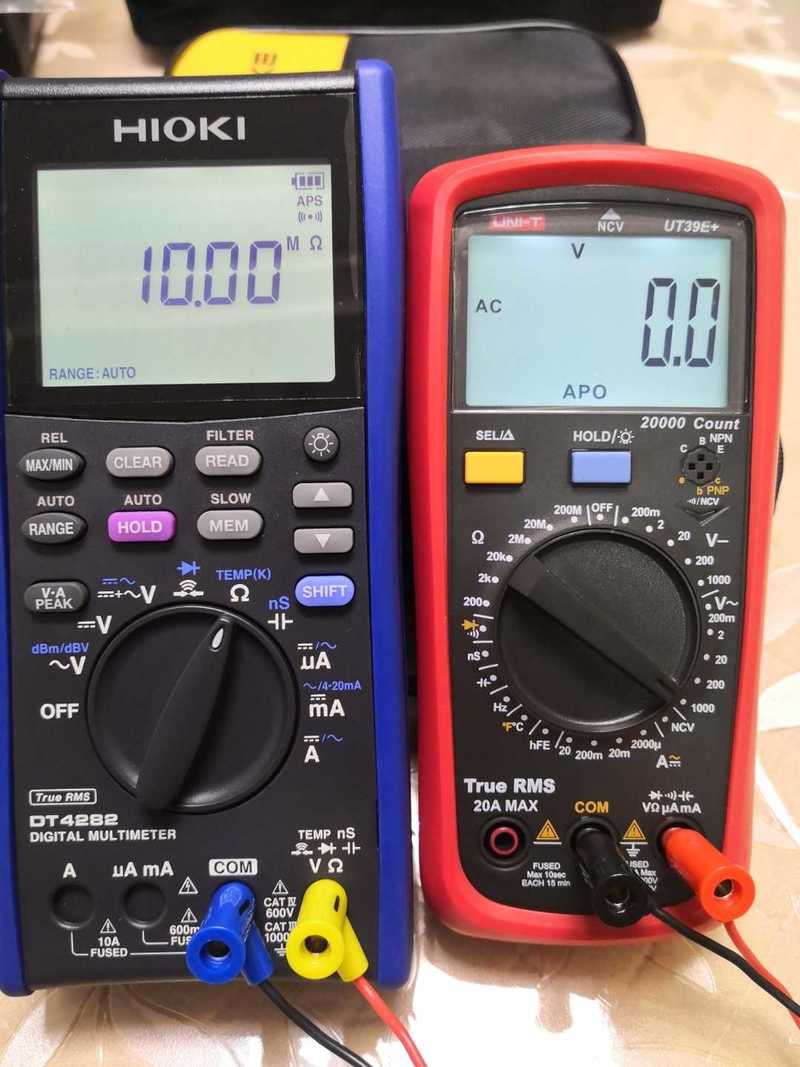

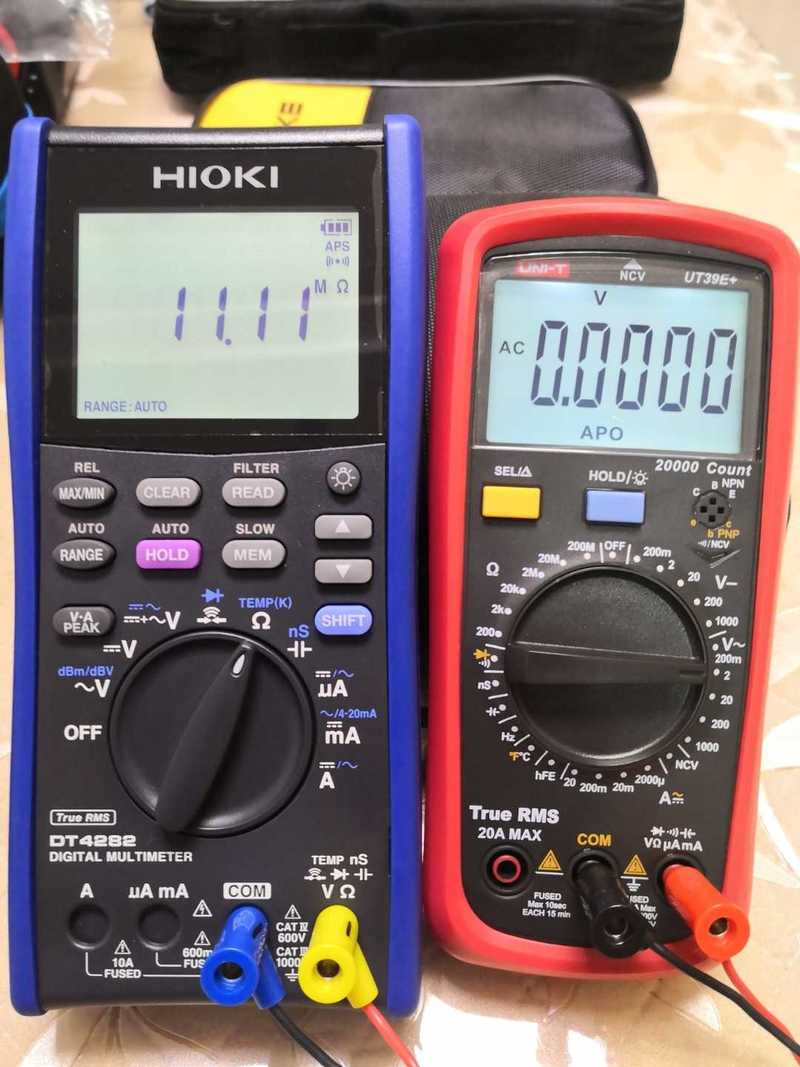

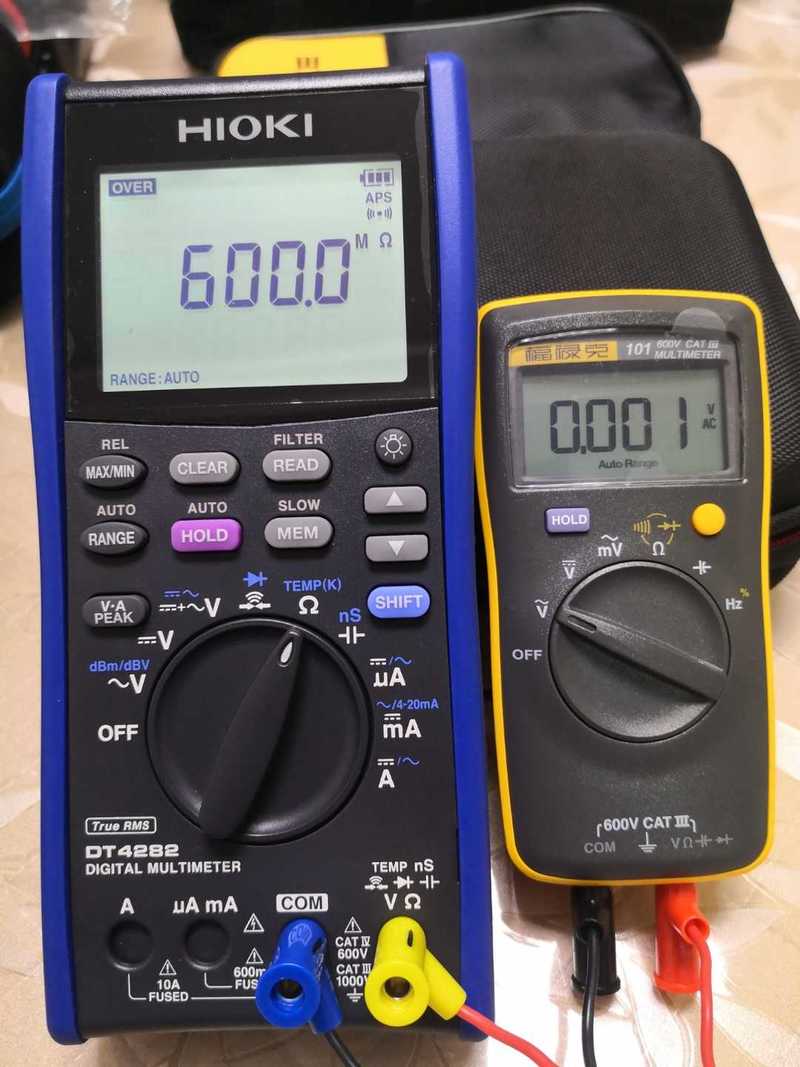

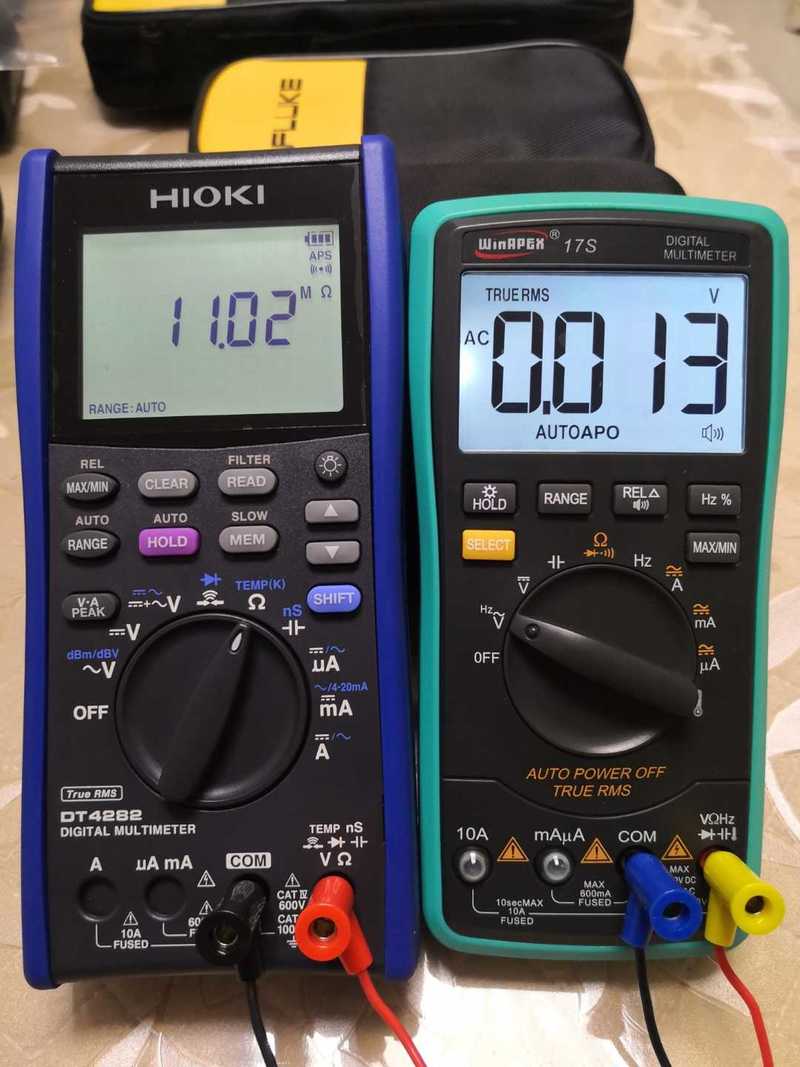

谢谢回复。接着测试了一下101和手动挡的39E+

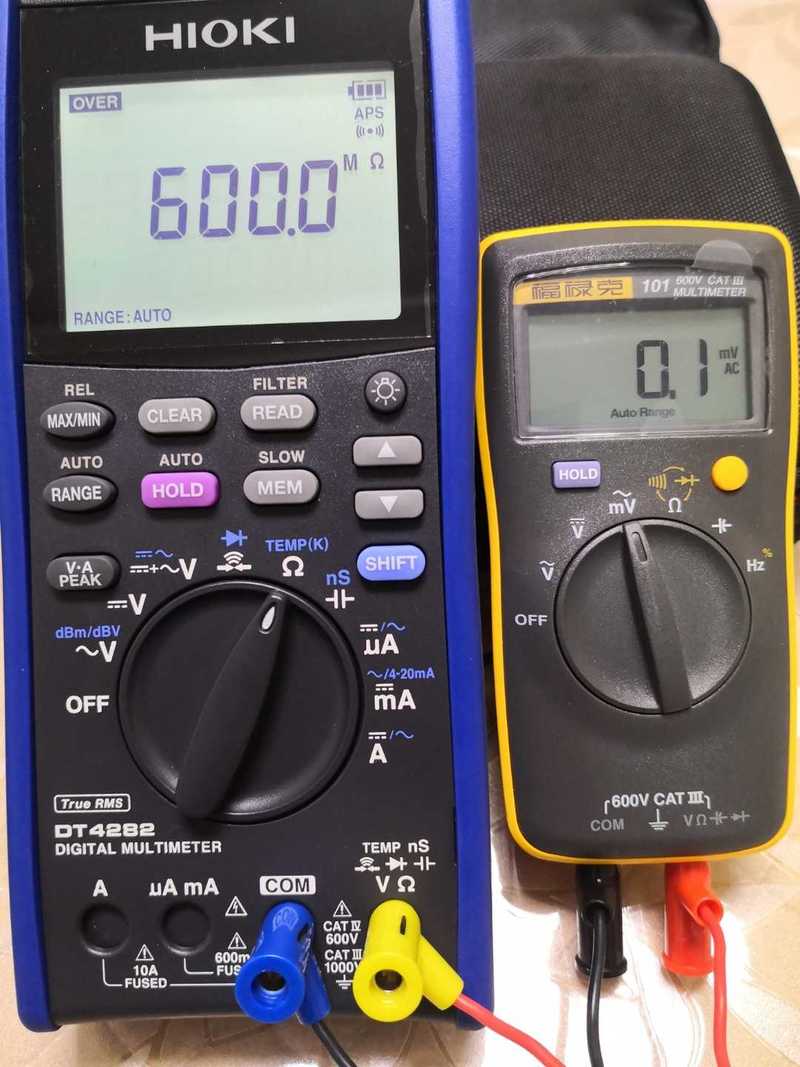

最低端的F101竟然是高阻设计
2021-9-8 22:58:10 回复
13912217676 楼主     数字巨人 2021-9-8 23:02:38
HD123 发表于 2021-9-8 22:51
你测的是直流电阻，这是测不出来的，你必须用电桥，交流模式，4282交流档只有1M，你看看说明书就知道了！这 ...

谢谢指点，学习了。现在恍然大悟了啊
2021-9-8 23:02:38 回复
13912217676 楼主     数字巨人 2021-9-8 23:14:20

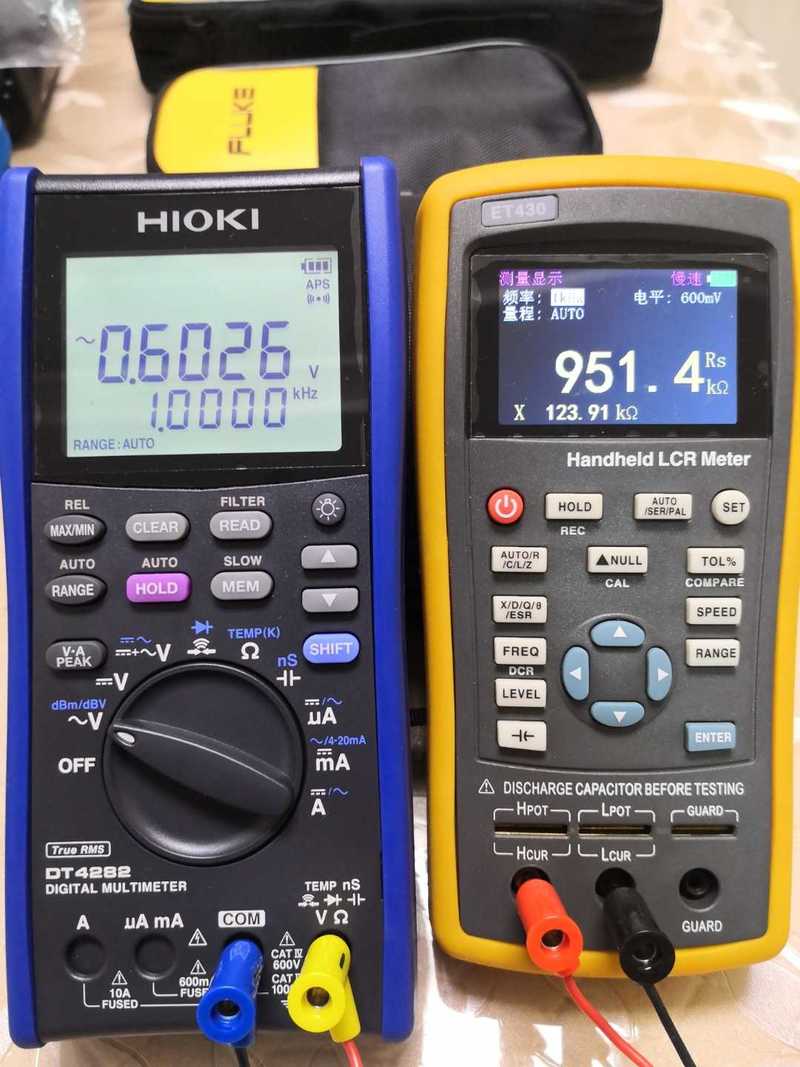

谢谢HD老师的指导！电桥交流模式下测量4282交流电压档内阻，真的约1MΩ
之前我的测试方法是错误的！
论坛是个学习的好地方，再次感谢解疑答惑！

2021-9-8 23:14:20 回复
hc061218 数字王者 2021-9-8 23:39:00

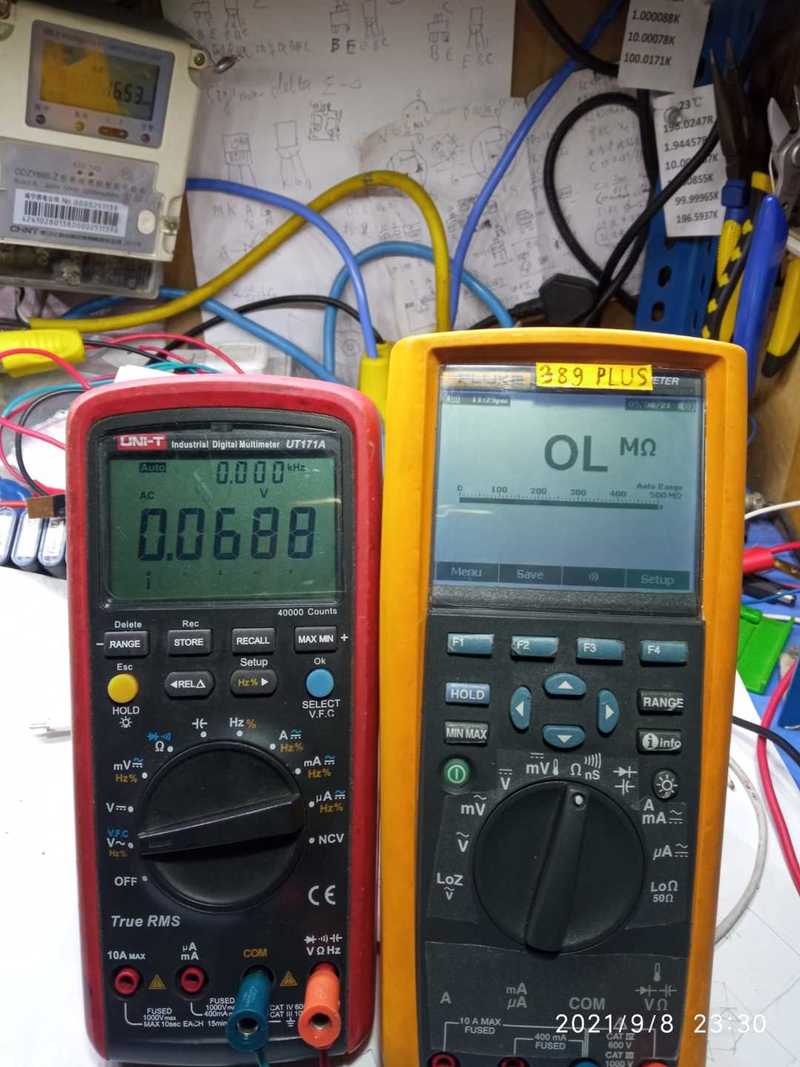

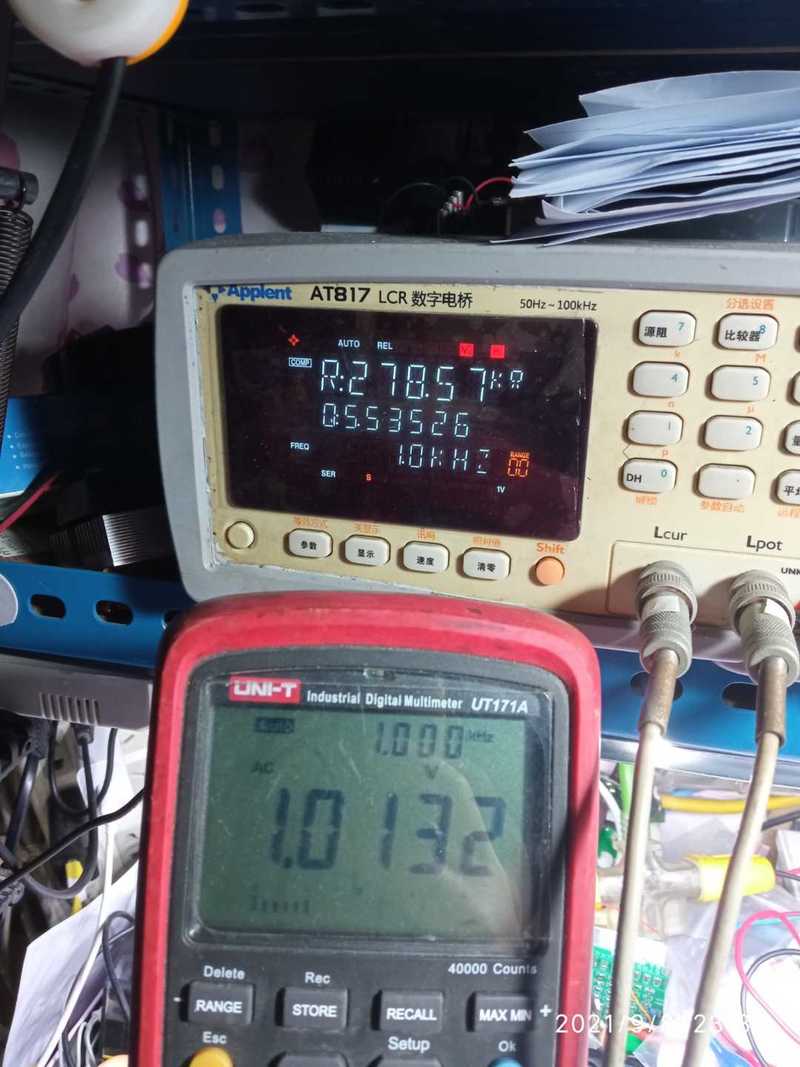

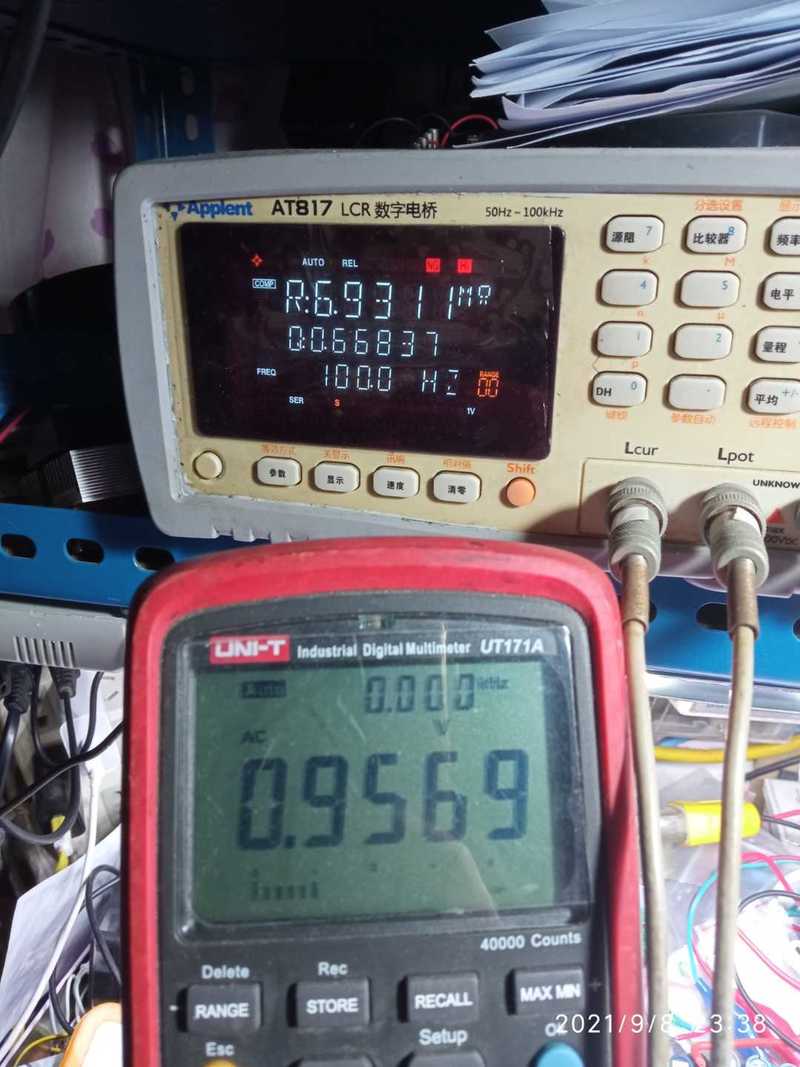

这个测试没毛病，猜测可能有串联的滤波电容，或者运放，比如我这个171交流档有个串联的滤波电容，直流电阻非常大，交流电阻频率不同内阻也区别很大！电容阻抗跟频率关系很大。可以试试电桥调不同的频率，看看内阻的变化。
以下程序自动插入未在内容中添加的图片或附件
2021-9-8 23:39:00 回复
光速飞行 数字大神 2021-9-8 23:50:23
本帖最后由 光速飞行 于 2021-9-8 23:56 编辑

交流档，用LCR测量，是组抗(Z)值。289C　3M左右，4282  1M左右，UT181A  1M 左右，费思368 1M左右。
2021-9-8 23:50:23 回复
HD123 数字精灵 2021-9-8 23:54:33
hc061218 发表于 2021-9-8 23:39
这个测试没毛病，猜测可能有串联的滤波电容，或者运放，比如我这个171交流档有个串联的滤波电容，直流电阻 ...

对的，不同频率，内阻也不同，对万用表测量精度也会有误差
2021-9-8 23:54:33 回复
光速飞行 数字大神 2021-9-9 00:10:09
本帖最后由 光速飞行 于 2021-9-9 00:12 编辑

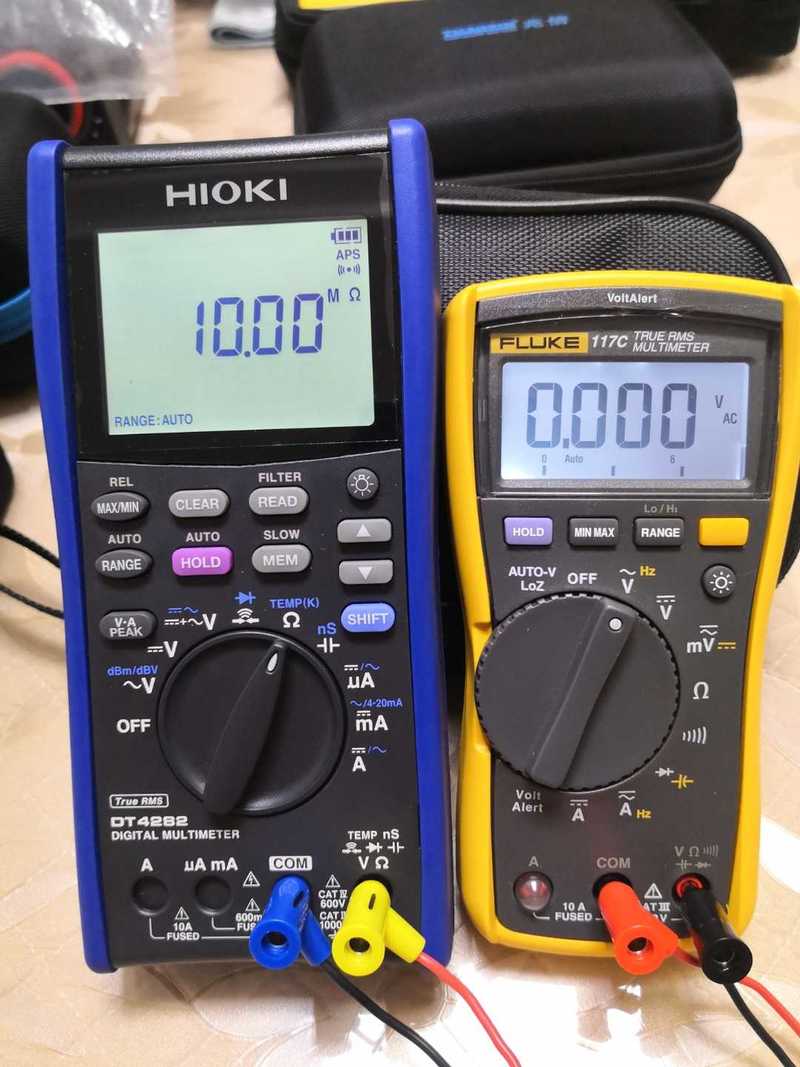

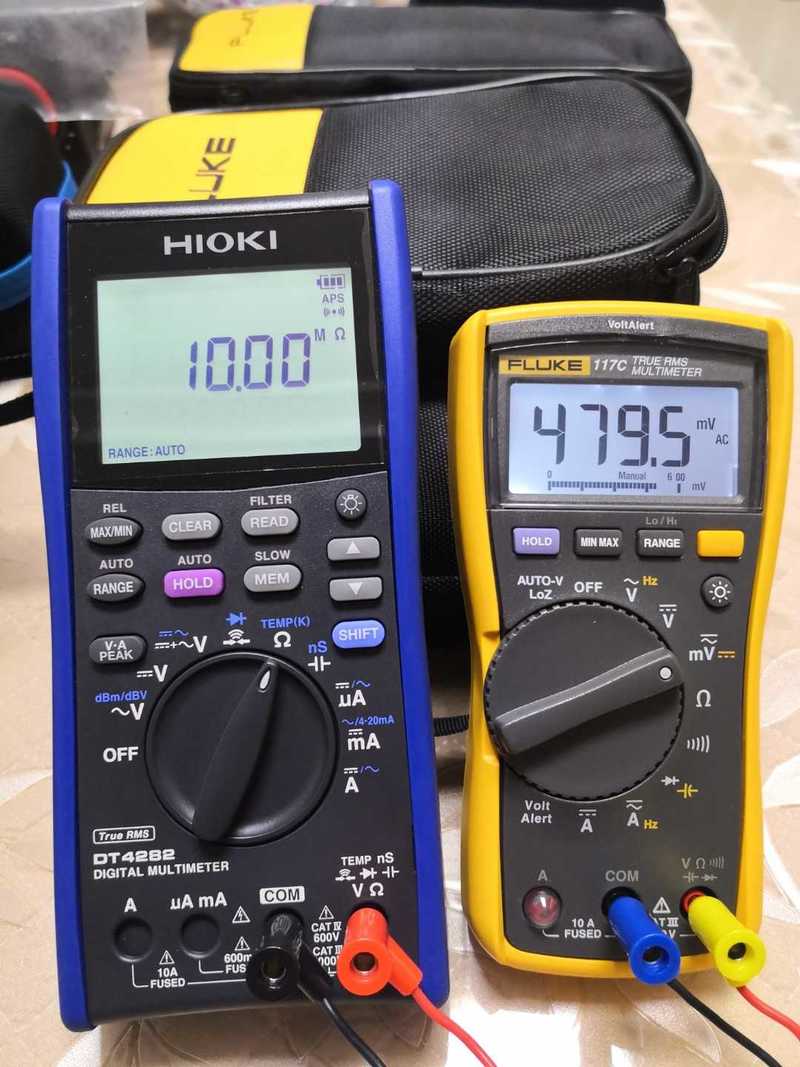

交流电压档，直流电阻(Rdc)测量:  289C 10M ，费思368 10M ，UT181A 12M，4282 1M ，
2021-9-9 00:10:09 回复
光速飞行 数字大神 2021-9-9 10:44:49
大多数数字万用表交流档，基本都 10M 很少有不是10M的。低阻抗表，一般是照顾以前用指针表的习惯，像VC890做有一个切换功能，10M转1M的开关，4282 直接就做 1M 的档低阻档不做 10M 档。
2021-9-9 10:44:49 回复
wgh1027 数字大神 2021-9-11 20:43:55
有些万用表交流电压是串了隔直电容的。
2021-9-11 20:43:55 回复
Bricenuarm 数字小子 2022-4-30 01:07:37

Why?

???? ??? 2021-9-9 00:10
?????,????(Rdc)??:  289C 10M ,??368 10M ,UT181A 12M,4282 1M ,

[url=][/url]
[url=][/url]
[url=][/url]
2022-4-30 01:07:37 回复
