用数字万用表测量高压二极管

*发表于：2021-9-23 08:42:40* 4052 来自手机 · 发表于：2021-9-23 08:42:40

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

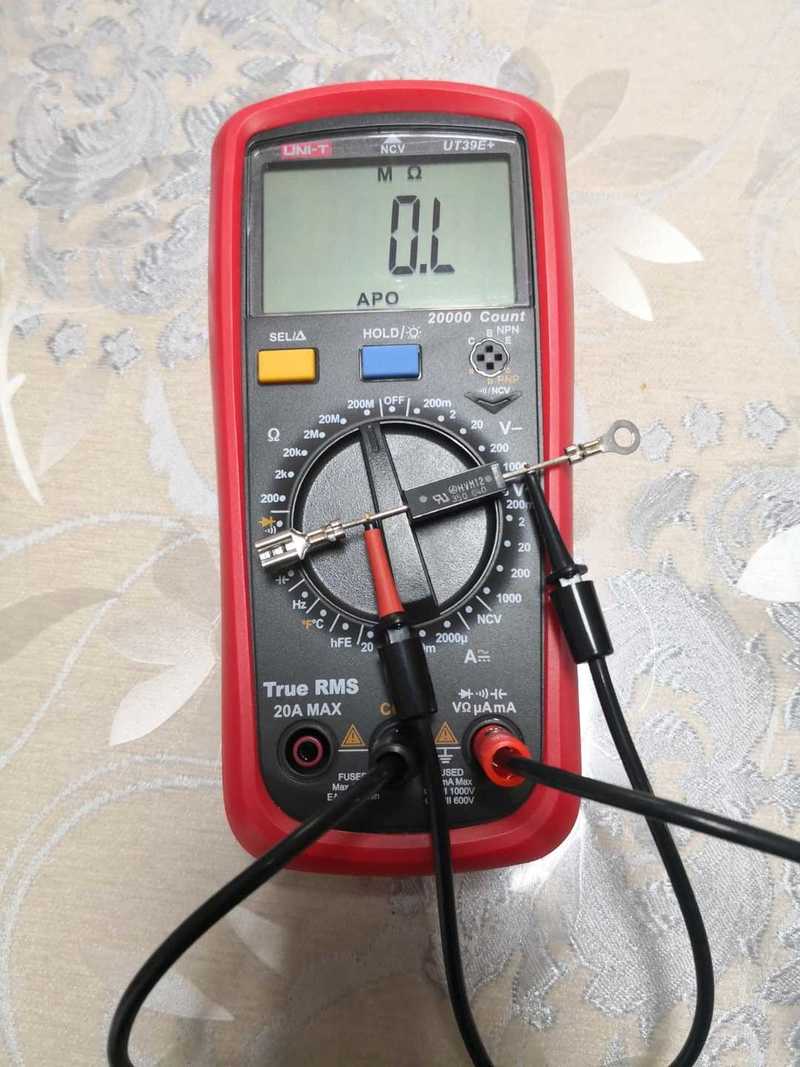

业内人士都知道，用普通数字万用表的二极管档或电阻档测不了高压二极管

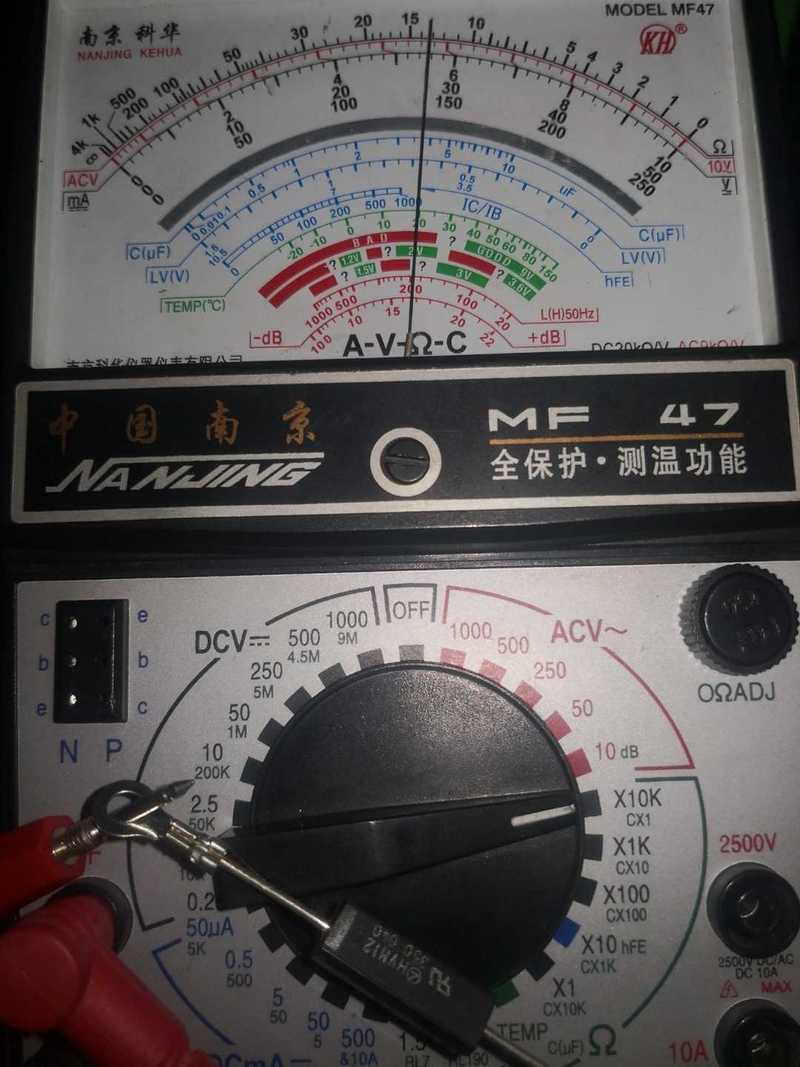

用指针万用表的R×10K档就可以轻松做到

但是，用数字万用表的电导档nS就可以测量
正向、反向分别测量电导值

将测量值nS换算成电阻值，方法是1000/nS=×××MΩ

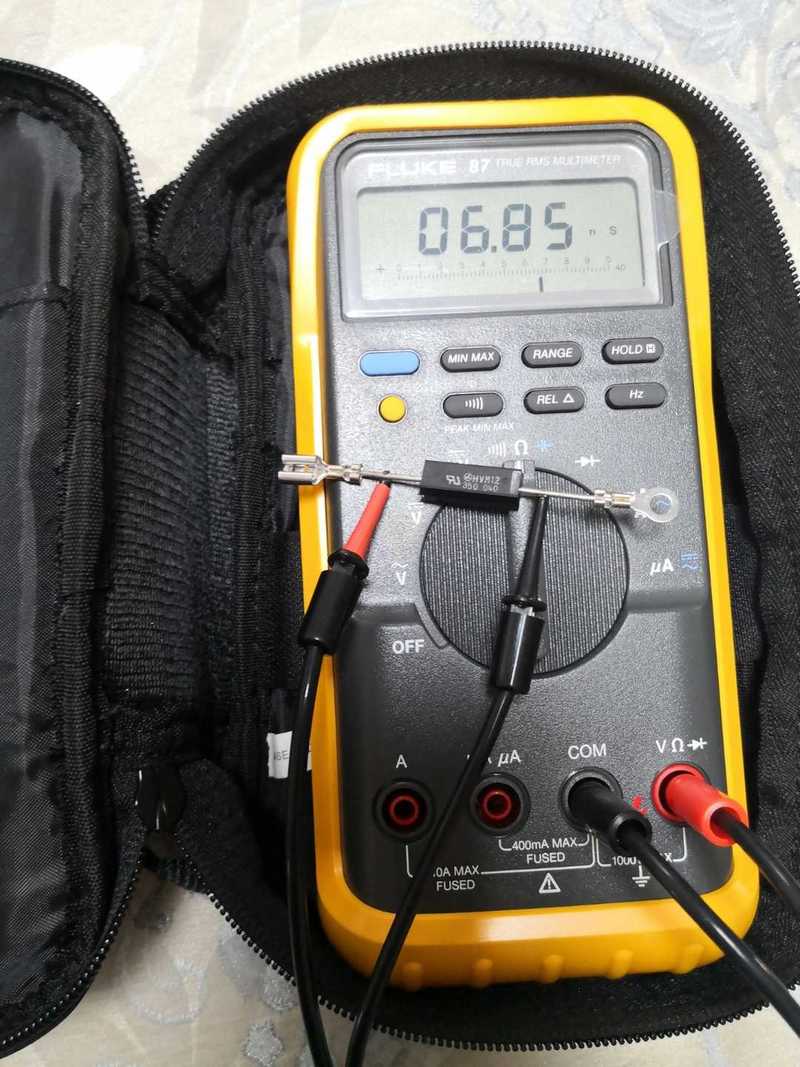

正向阻值6.85nS=146MΩ

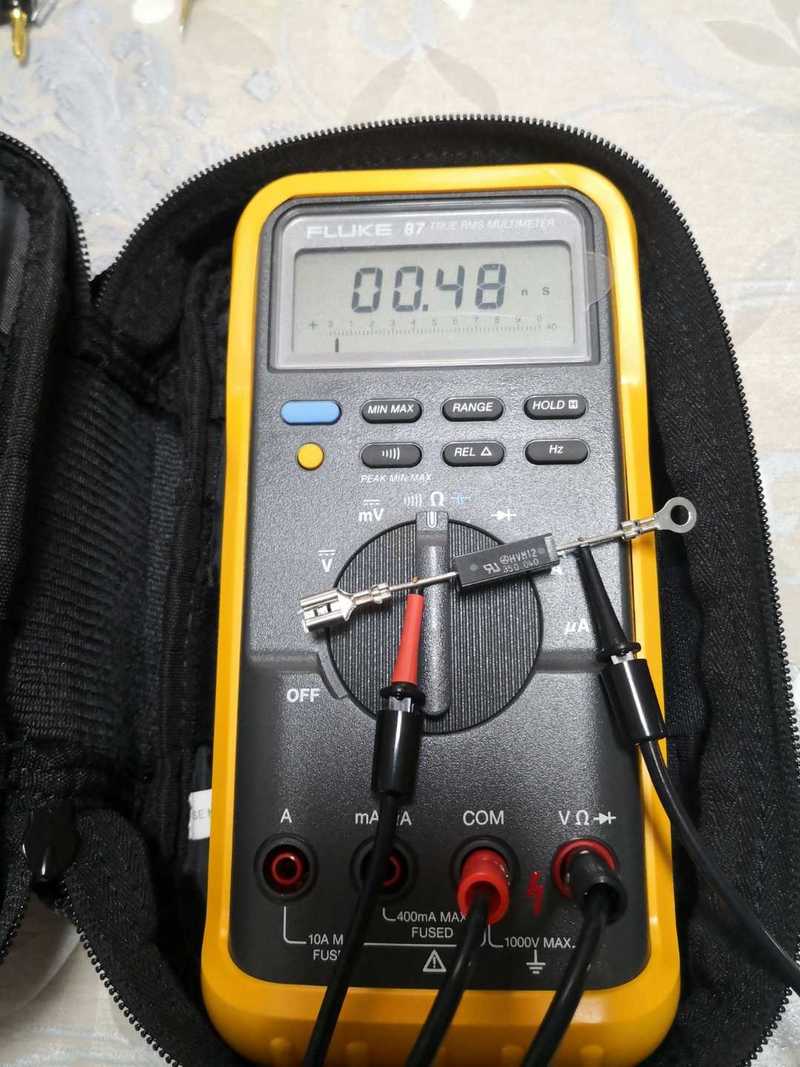

反向阻值0.48nS=2083MΩ

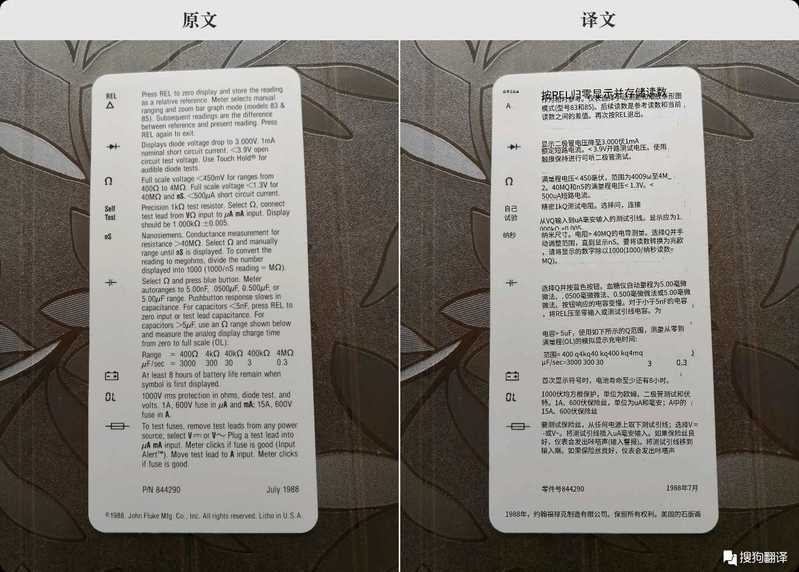

以下是FLIKE 87万用表关于电导的换算方法，软件翻译多处出错，将就看看大意吧

zhangwj98 · 2021-9-23 08:48:41

数字表提供电压的电压低比机械表

13912217676 · 2021-9-23 09:19:37

zhangwj98 发表于 2021-9-23 08:48
数字表提供电压的电压低比机械表

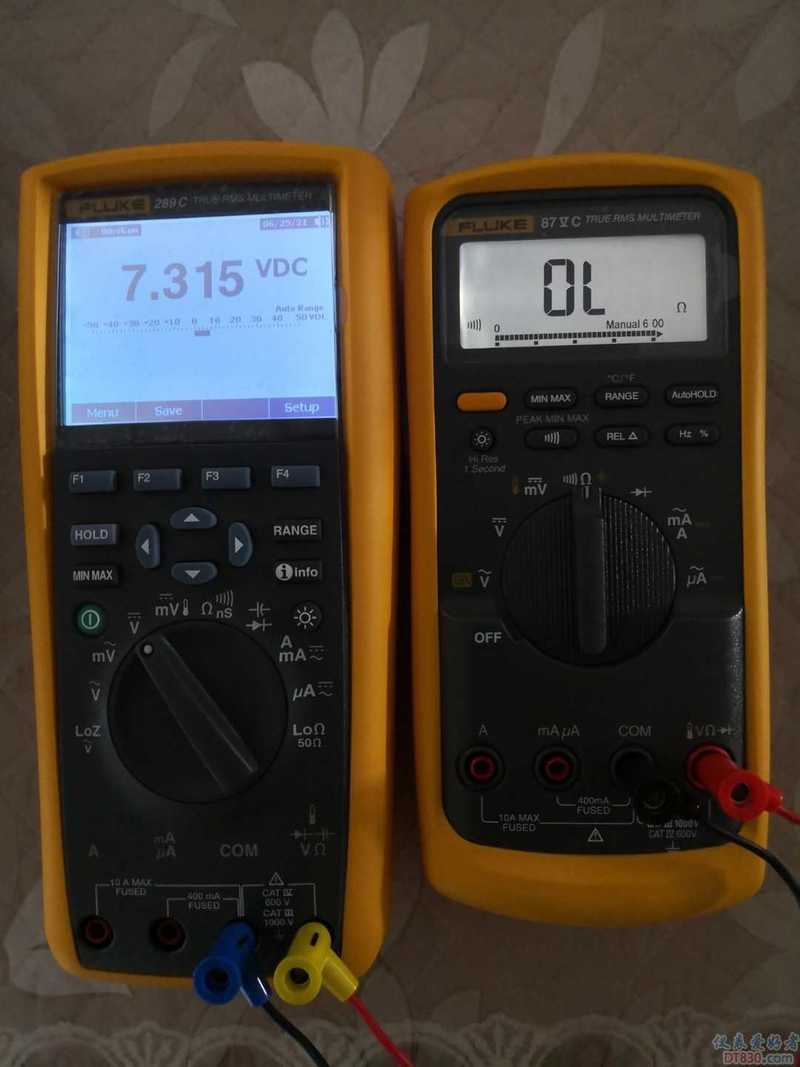

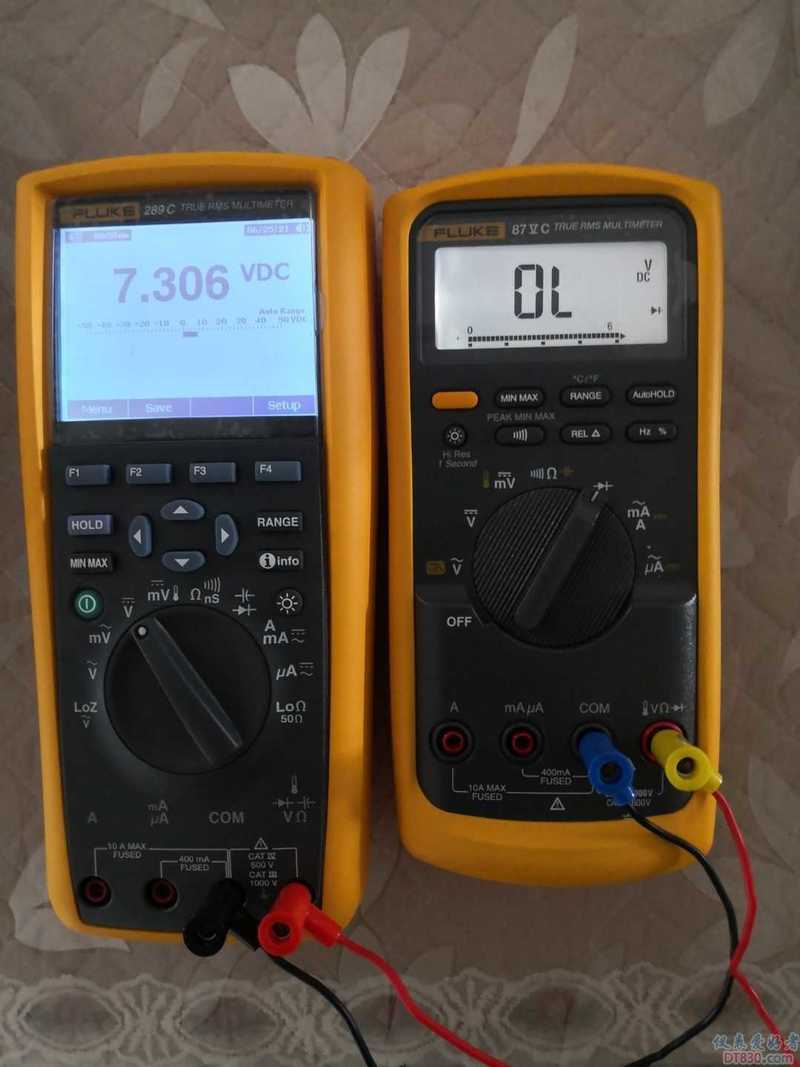

也不全是，87V的二极管档、通断档开路电压都在7V以上

无极 · 2021-9-23 09:55:30

12V串电阻测就行

wgh1027 · 2021-9-23 10:52:12

谢谢分享

wgh1027 · 2021-9-23 10:53:52

只是很多数字万用表都没有电导哦

hc061218 · 2021-9-23 13:09:01

最主要的原因是数字表二极管档量程太小！稍微高点的电压就OL了哈哈，你可以用7V以上的表测量，然后再找一只表测量管子两端电压。也许能测到，这种高压二极管也差不多7.XV的压降。有可能可行哈哈

散淡021 · 2021-9-23 14:03:52

本帖最后由散淡021 于 2021-9-23 14:11 编辑

二极管主要是看正向压降，电导档开路100V，而满量程最大电压如不超正向导通压降？
楼主的思路可以，最好先了解满量程电压测了才有参考意义。

楼主的二黄皮，电阻档和二极档开路都是5V以上，
这个二极管大致是7个串联吧了
87电阻档好像满量程也有4V多，应该也能搞定这个（如楼主的47是9V电池），
那用电阻档更可靠（电导都能测这个高压的正反向，好像满量程也就4V多吧），
当然用熟了电导档也能玩（不了解4V多也能反向导通这个几千伏的原因？会当被修品就是这个高压二极管出问题了，实际是好的二极管放心用）

mvwz24029819 · 2021-9-24 08:12:28

谢谢分享，

13912217676 · 2021-9-24 16:20:06

散淡021 发表于 2021-9-23 14:03
二极管主要是看正向压降，电导档开路100V，而满量程最大电压如不超正向导通压降？
楼主的思路可以，最好先 ...

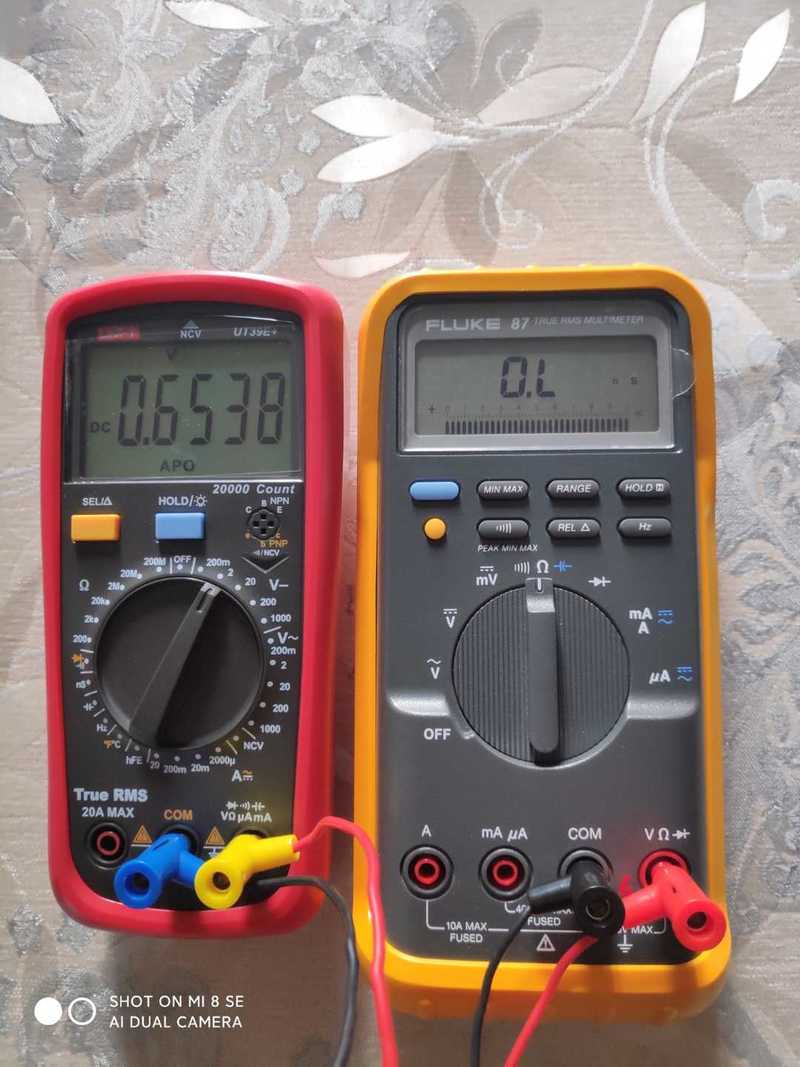

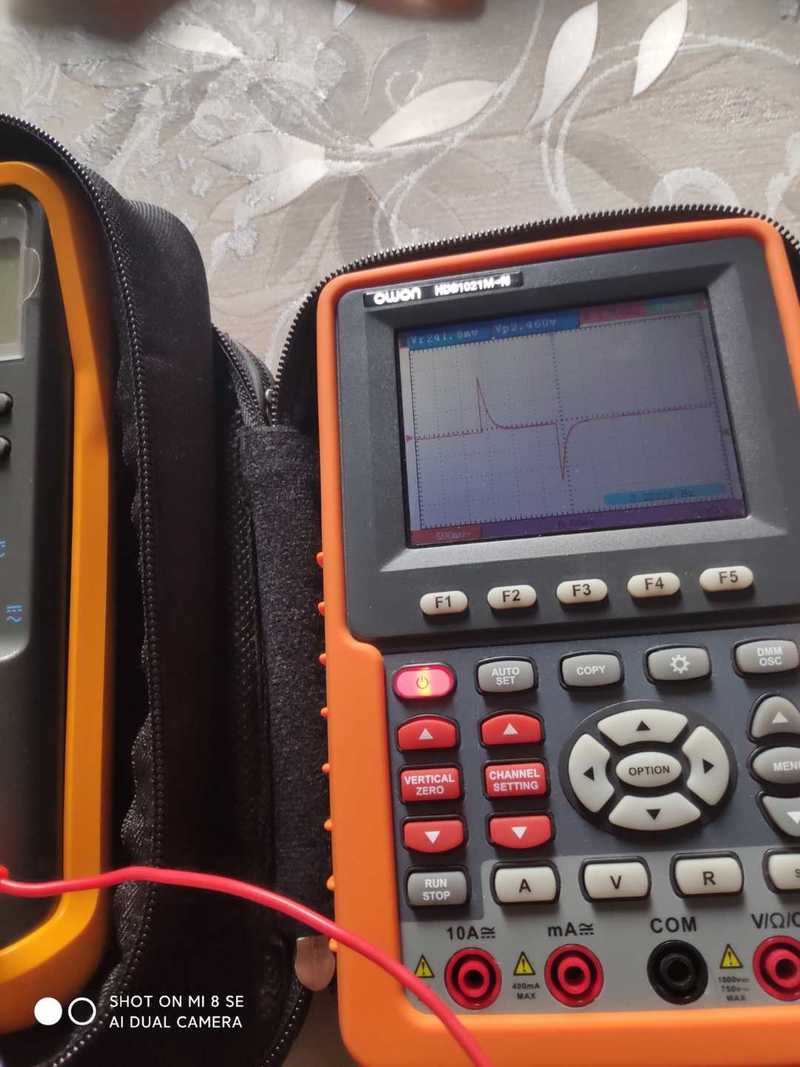

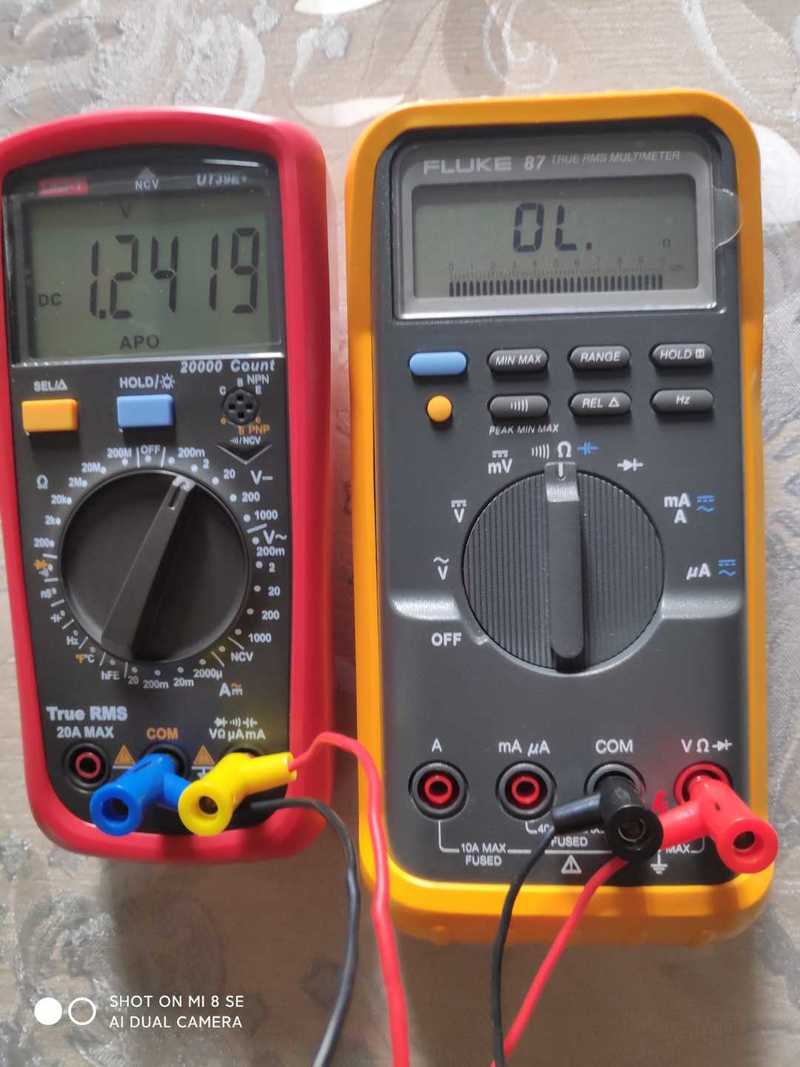

谢谢回复！今天测试了一下电导档的开路电压和波形，有些搞不懂了

13912217676 · 2021-9-24 16:20:49

13912217676 发表于 2021-9-24 16:20
谢谢回复！今天测试了一下电导档的开路电压和波形，有些搞不懂了
