ZT219校准

发表于：2021-10-30 23:02:21 4439
万用表
主题类别: 校准_调试
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-11-2 10:44 编辑

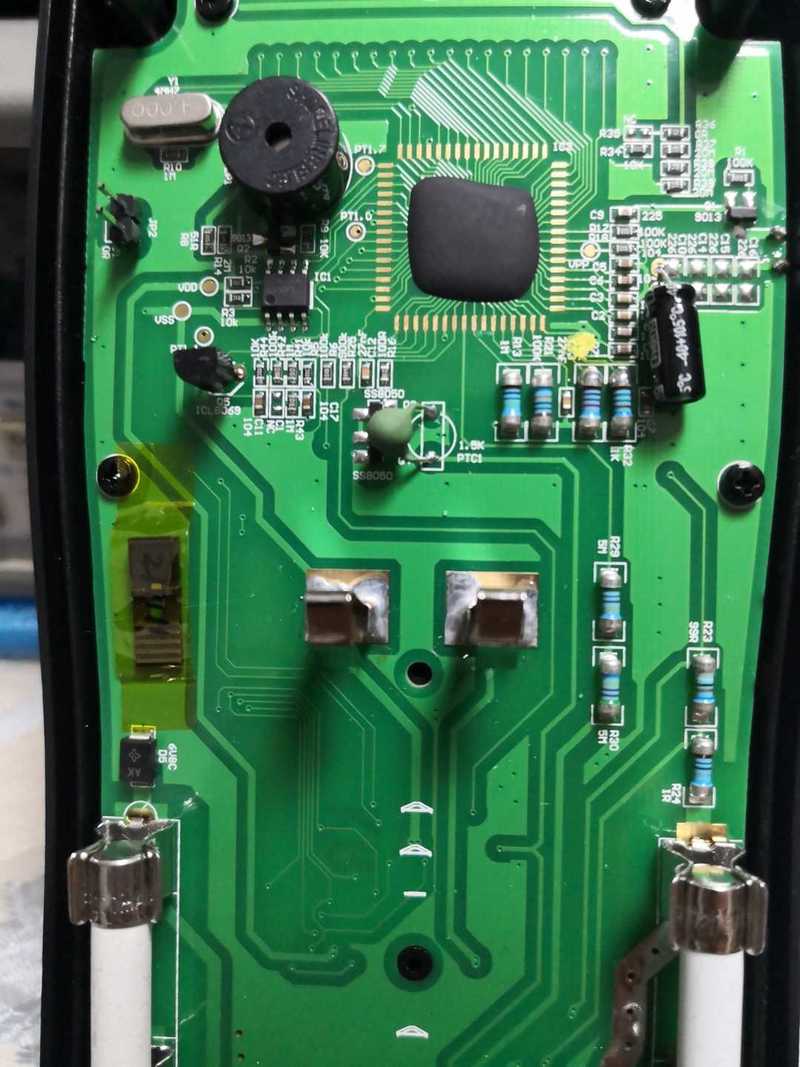

拆机，在PCB板JP2预留孔位上焊接插针，方便校准时插拔跳线帽
参照DTM0606校准方案，存储器24C02的7脚WP与VSS（24C02的1234脚/电池负极）短接，上电进入校正模式

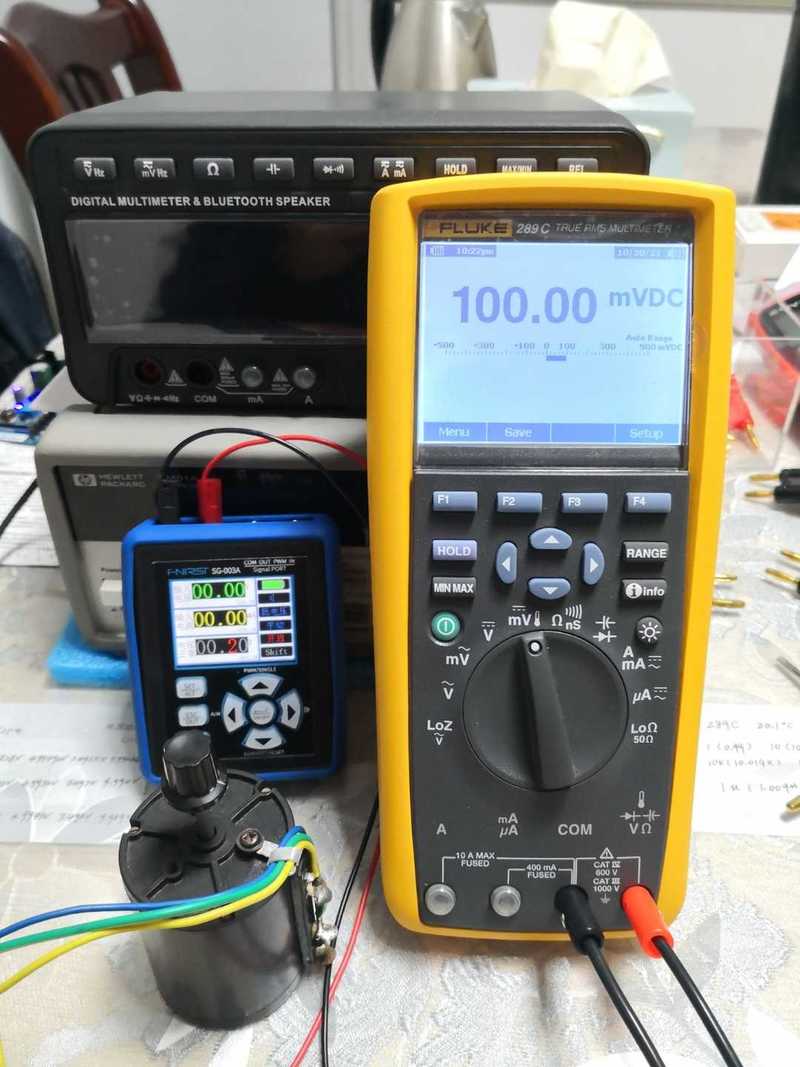

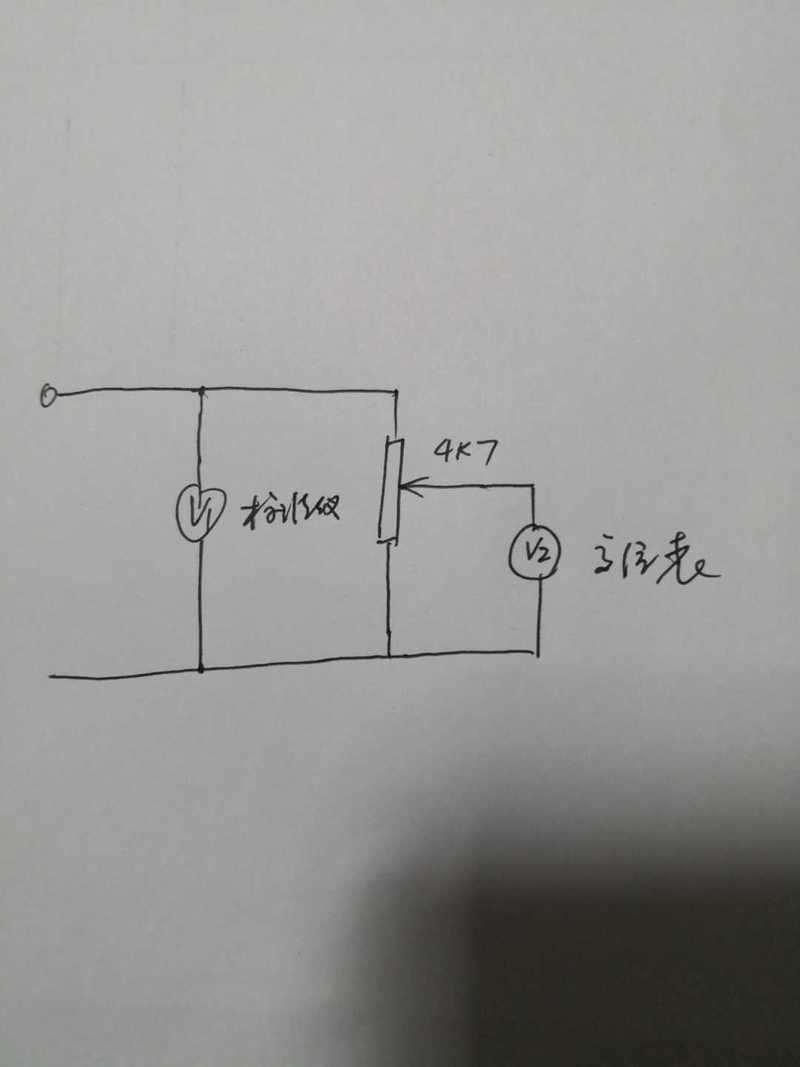

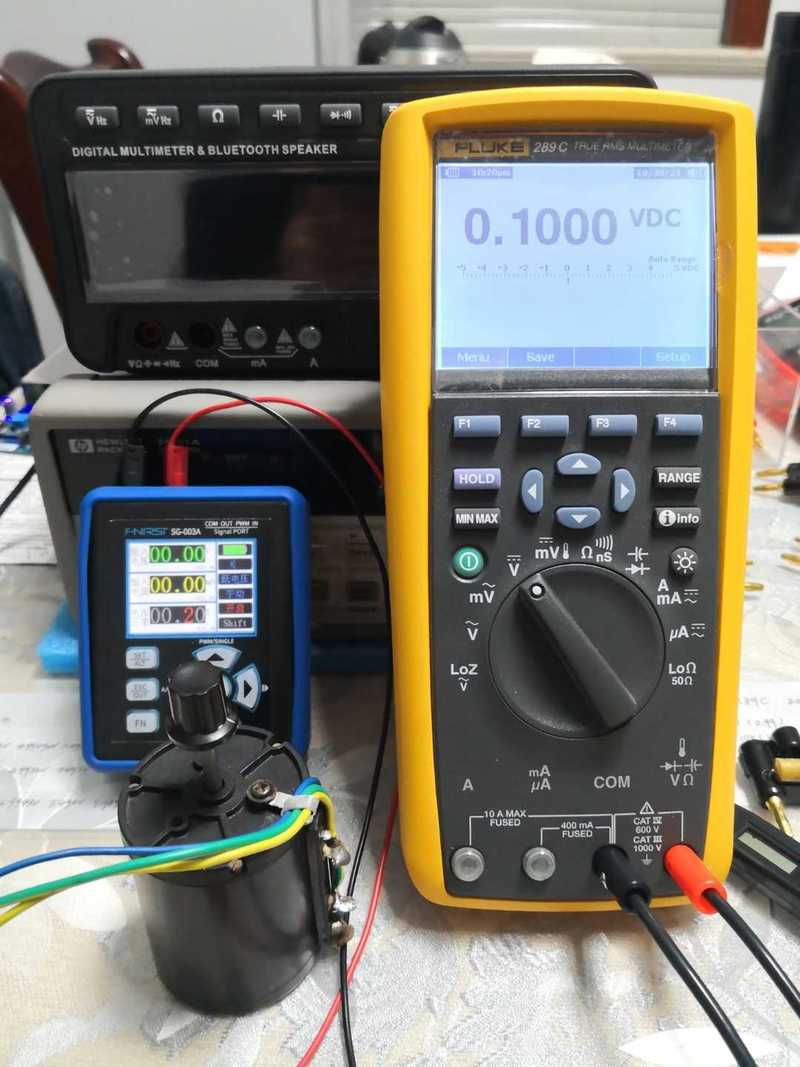

信号发生仪输出200mV电压，配合精密线绕电位器分压输出100mV，用289C监测这个基准电压

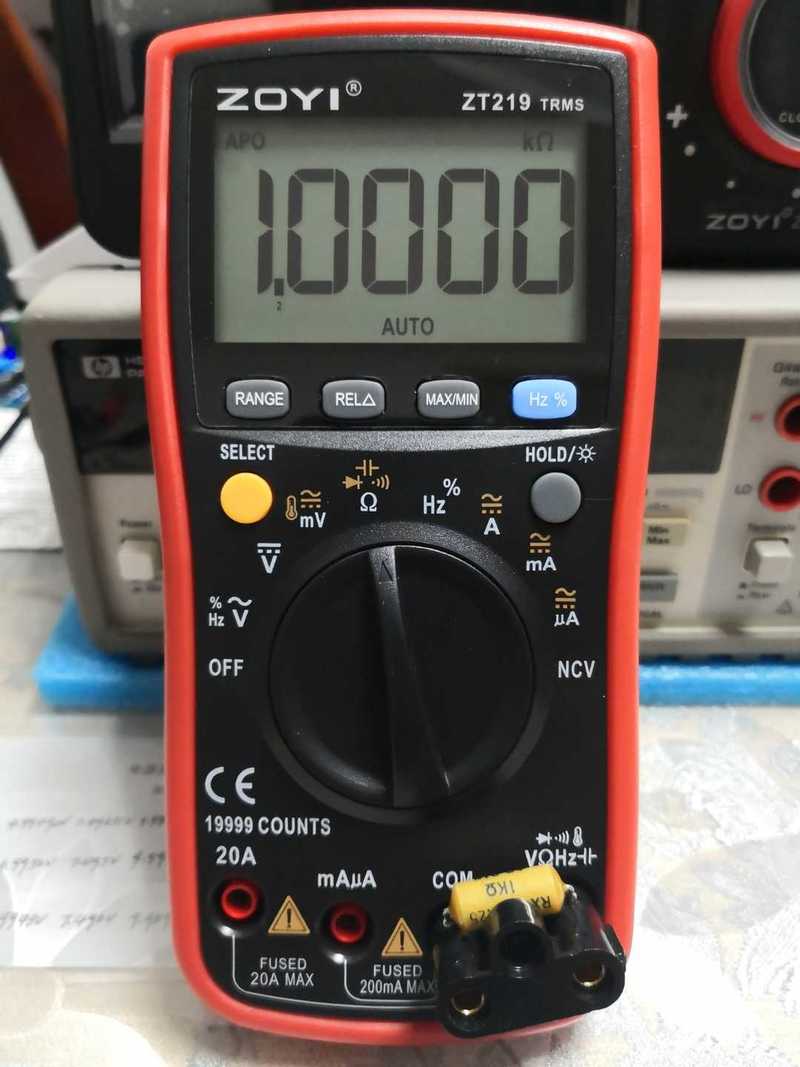

拔掉表笔插上跳线帽，开机显示CAL进入校正模式。拨盘调到Ω档，按黄色SELECT键2次跳过自检，在mV显示状态下笔座输入100mV，按灰色HOLD键使屏幕上显示值为1.0000，快速关机拔下跳线帽，直流电压档校准完成

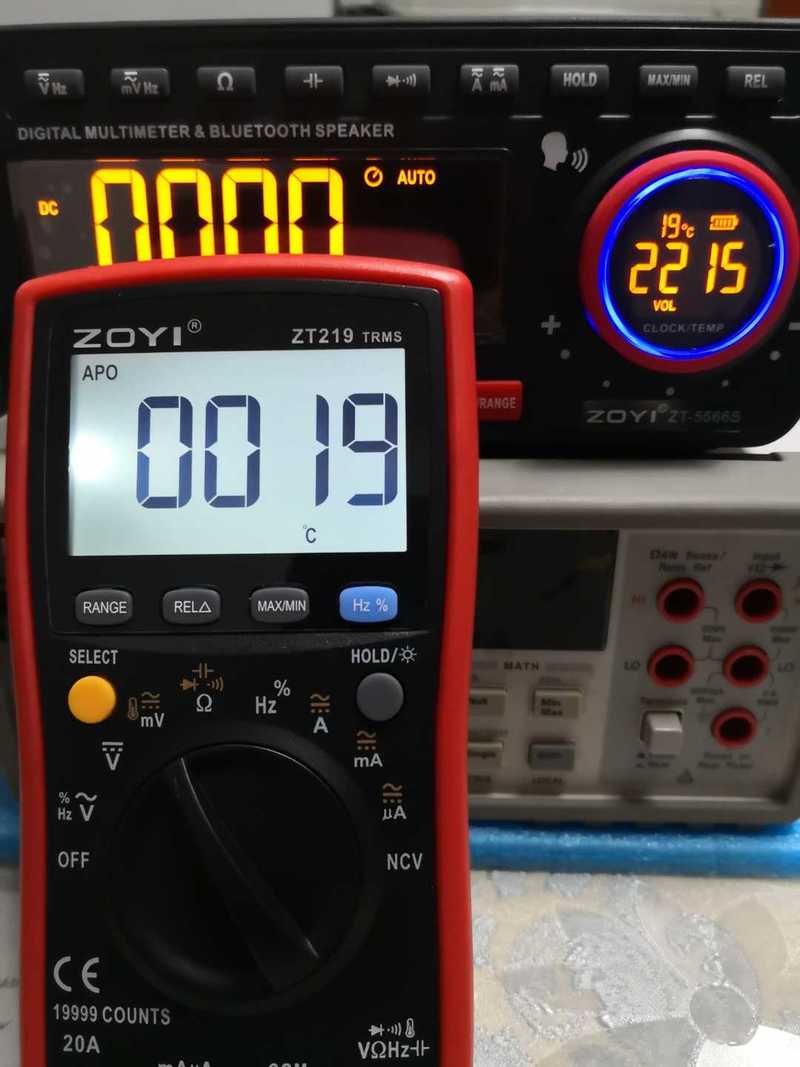

同样，按SELECT键可以校准电阻档、温度档，在校准温度时首次会显示默认值25°C或上次校准的温度值，注意这不是实时温度，按HOLD键（-）、其他按键（+）对照温度计，可校准温度

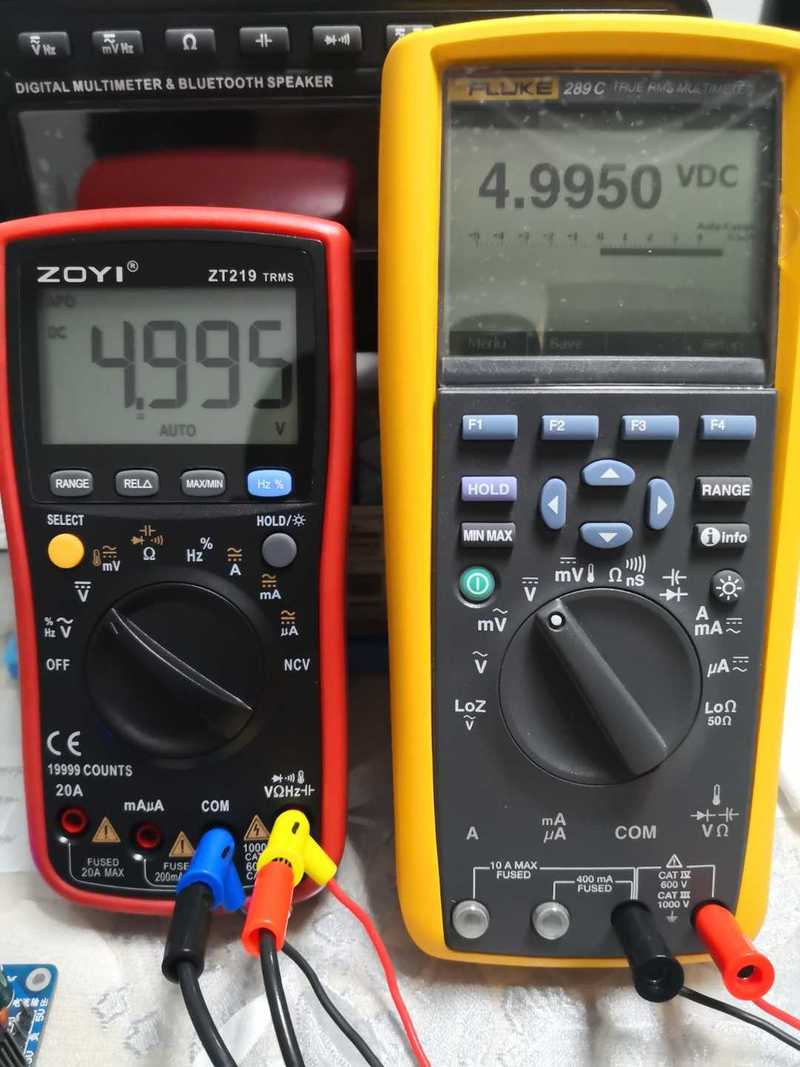

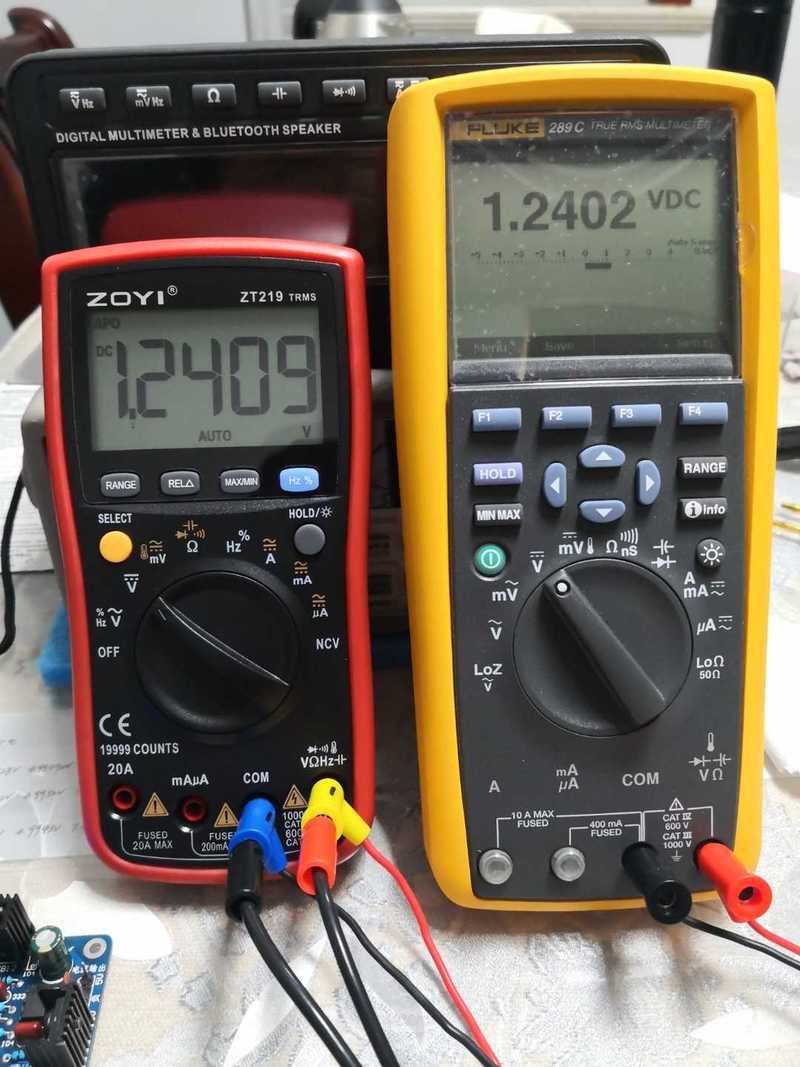

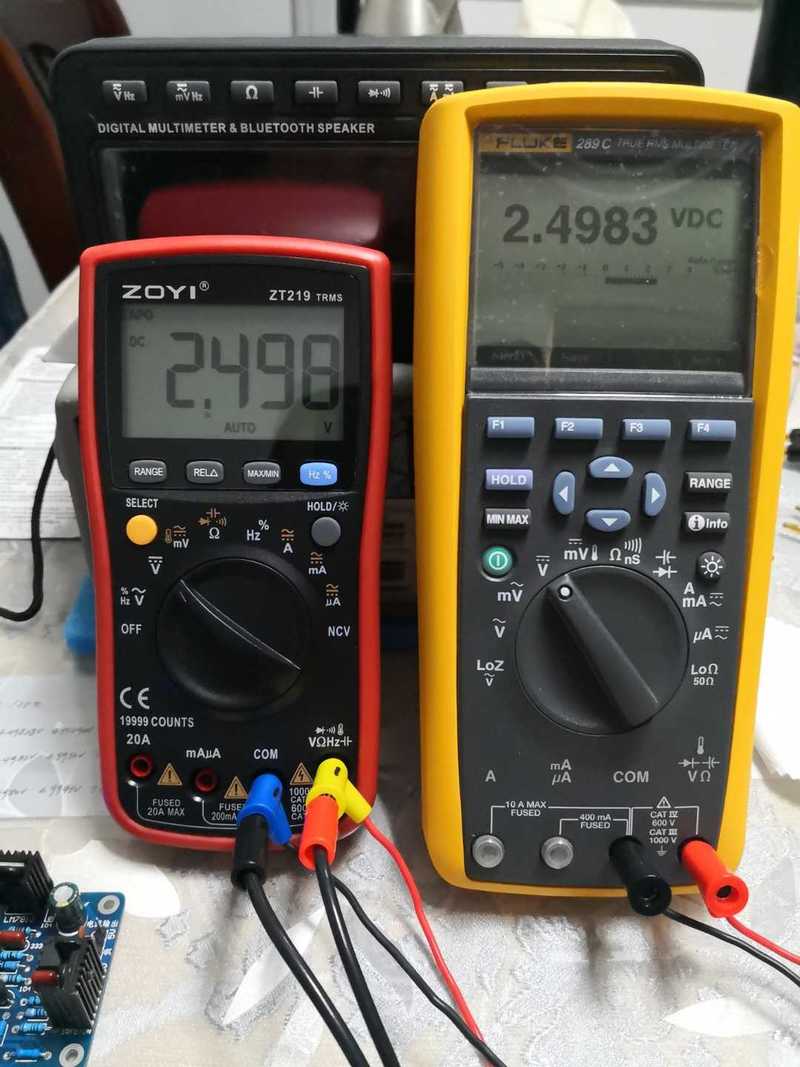

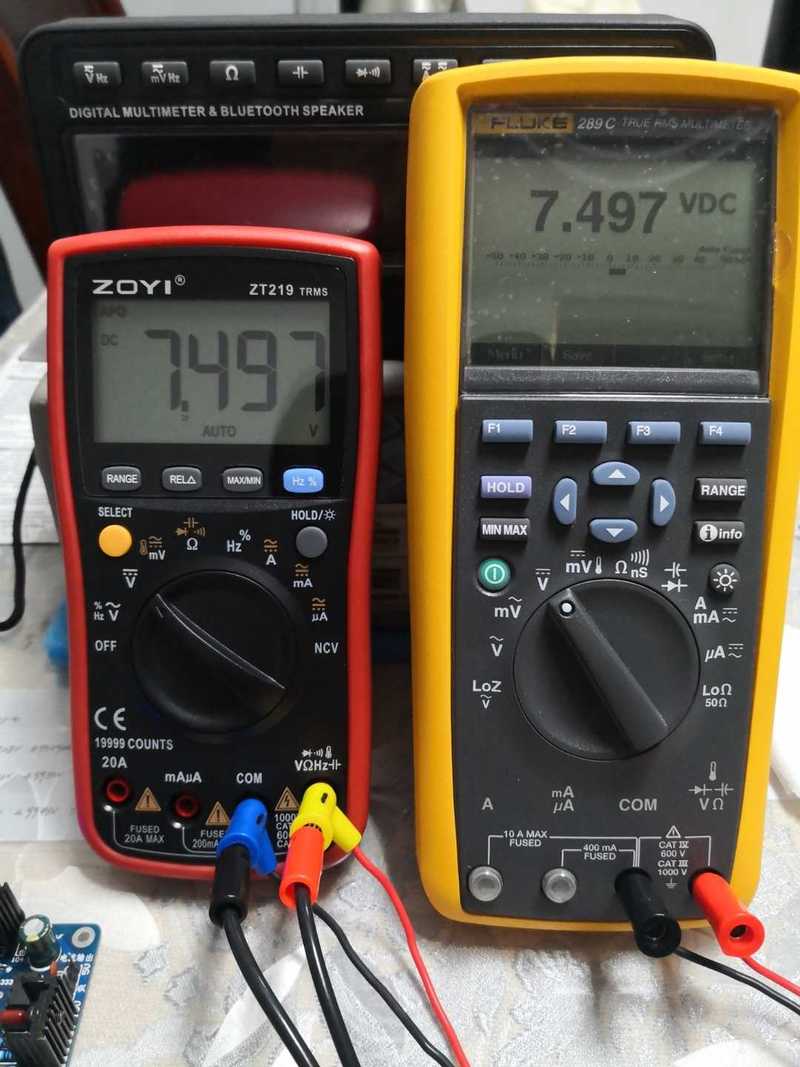

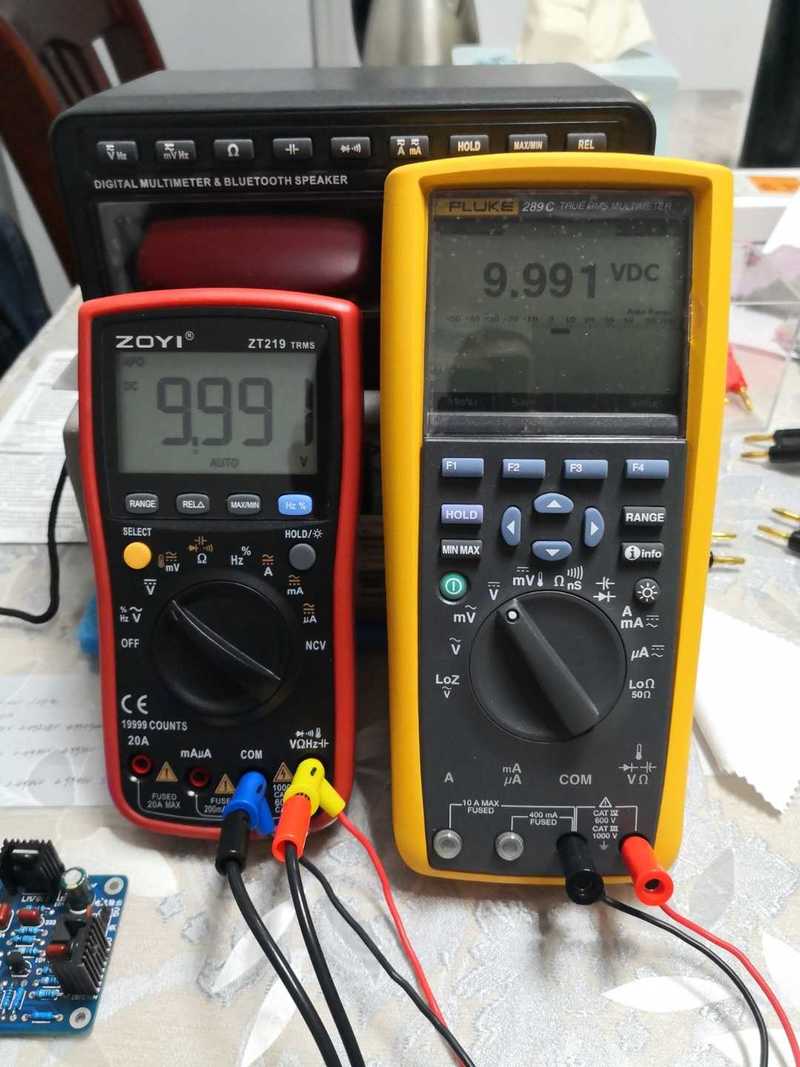

校准之后，测量830电压基准，精度对比289C一致性良好
按理来说校准电压档以后还需要重新校准uA,mA档，但实测也无明显超差，就这样吧




以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

13912217676 楼主     数字巨人 2021-10-30 23:17:08

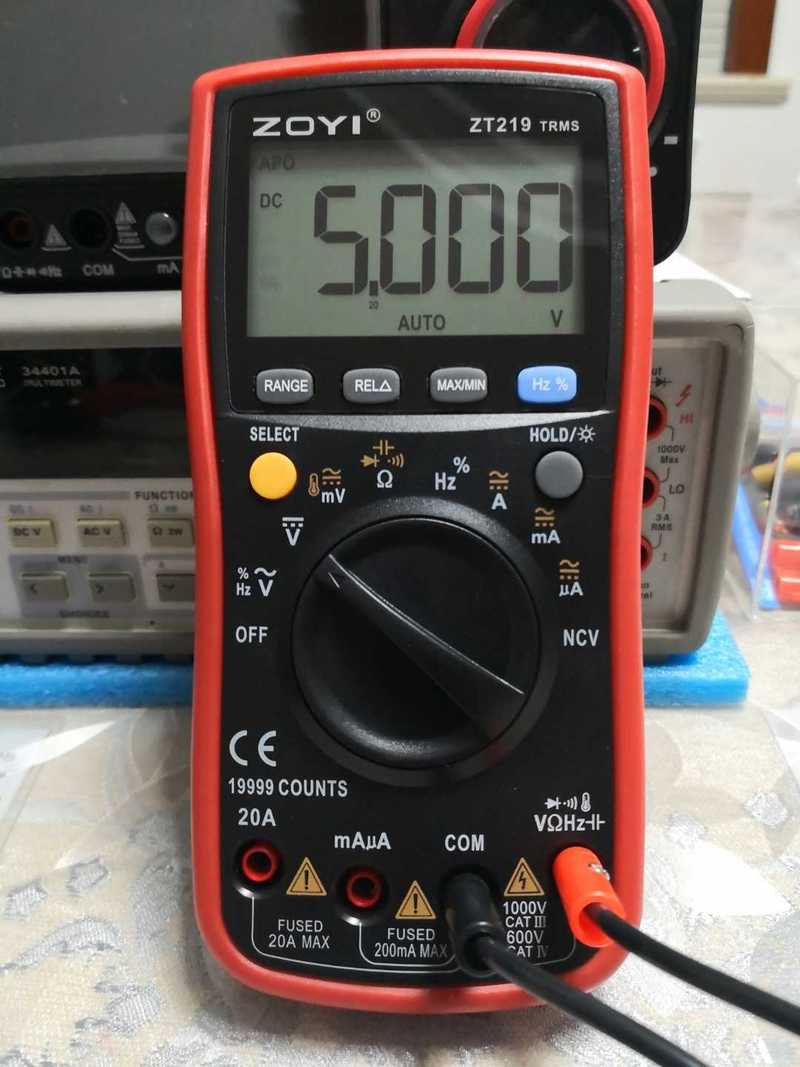

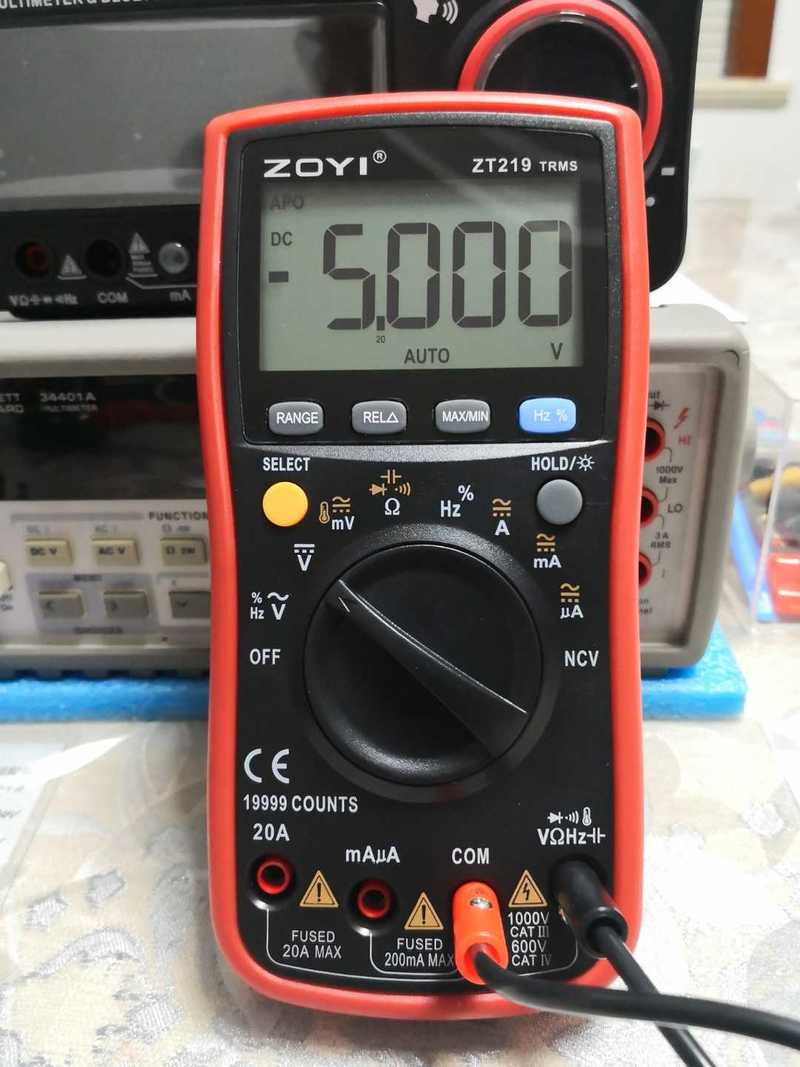

正负5V无反转误差
2021-10-30 23:17:08 回复
勇闯沙滩 数字大神 2021-10-31 06:38:58
展示219的电压校准方法。
2021-10-31 06:38:58 回复
mvwz24029819 数字精灵 2021-10-31 15:20:40
会校准的都是高手，谢谢分享
2021-10-31 15:20:40 回复
zhangwj98 数字精灵 2021-10-31 17:39:16
校准的好方法，收藏。
2021-10-31 17:39:16 回复
喜欢就好 数字精灵 2021-10-31 20:28:05
学习了,谢谢分享!
2021-10-31 20:28:05 回复
散淡021 数字大神 2021-11-2 07:57:48
谢谢分享
2021-11-2 07:57:48 回复
佳维 数字精灵 2021-11-2 10:04:17
感谢分享
2021-11-2 10:04:17 回复
wzqwxx 数字奇才 2021-11-7 21:11:22
请问楼主的ZT219没有校准前精度怎么样？我也买了这款表，没有基准，不知精度是否如说明书所述。期待楼主答复，先谢谢了！
2021-11-7 21:11:22 回复
robter 数字梦想家 2021-11-9 09:06:15
楼主厉害，向楼主学习
2021-11-9 09:06:15 回复
13912217676 楼主     数字巨人 2021-11-10 00:21:12
wzqwxx 发表于 2021-11-7 21:11
请问楼主的ZT219没有校准前精度怎么样？我也买了这款表，没有基准，不知精度是否如说明书所述。期待楼主答 ...

出厂精度只能叫合格，这台219出厂精度直流电压1~10V档尾数高出3～4字，虽然说不超差但毕竟不太完美
2021-11-10 00:21:12 回复
wgh1027 数字大神 2021-11-21 14:06:24
精益求精
2021-11-21 14:06:24 回复
yejunan 数字探长 2022-10-10 15:53:07
校准的好方法，收藏。
2022-10-10 15:53:07 回复
atz123 数字王者 2022-10-10 21:07:49

谢谢分享
2022-10-10 21:07:49 回复
331_ 数字小子 2023-1-7 19:11:28
没有源，我也想试试精度怎么样了，买来使用一年了
2023-1-7 19:11:28 回复
wgh1027 数字大神 2023-1-24 21:36:58
谢谢分享
2023-1-24 21:36:58 回复
atz123 数字王者 2023-1-25 20:41:11
谢谢分享
2023-1-25 20:41:11 回复
