南京天宇T21E

发表于：2021-11-2 16:09:54 3393
万用表
主题类别: 技术_讨论
仪表品牌: 南京天宇
显示方式: 三位半
型号或关键字: 南京天宇T21E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

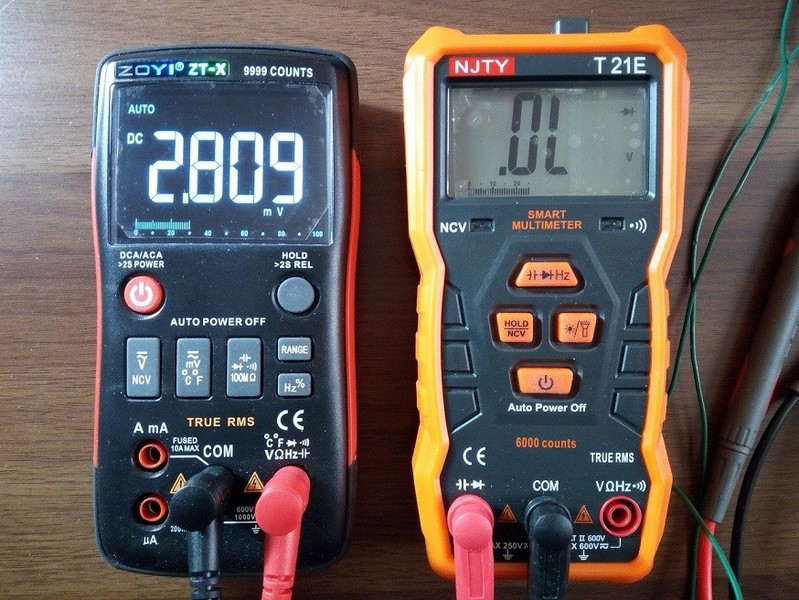

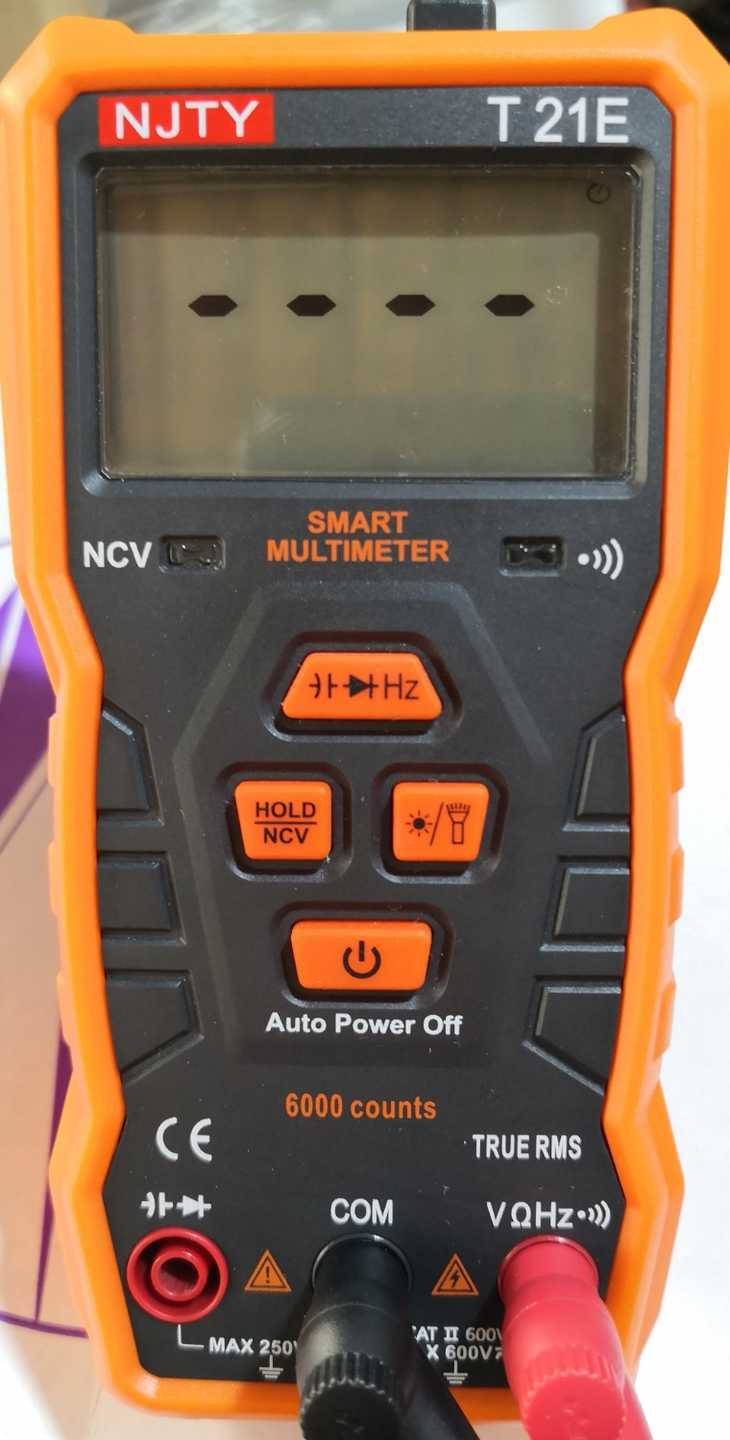

傻瓜万用表 南京天宇T21E

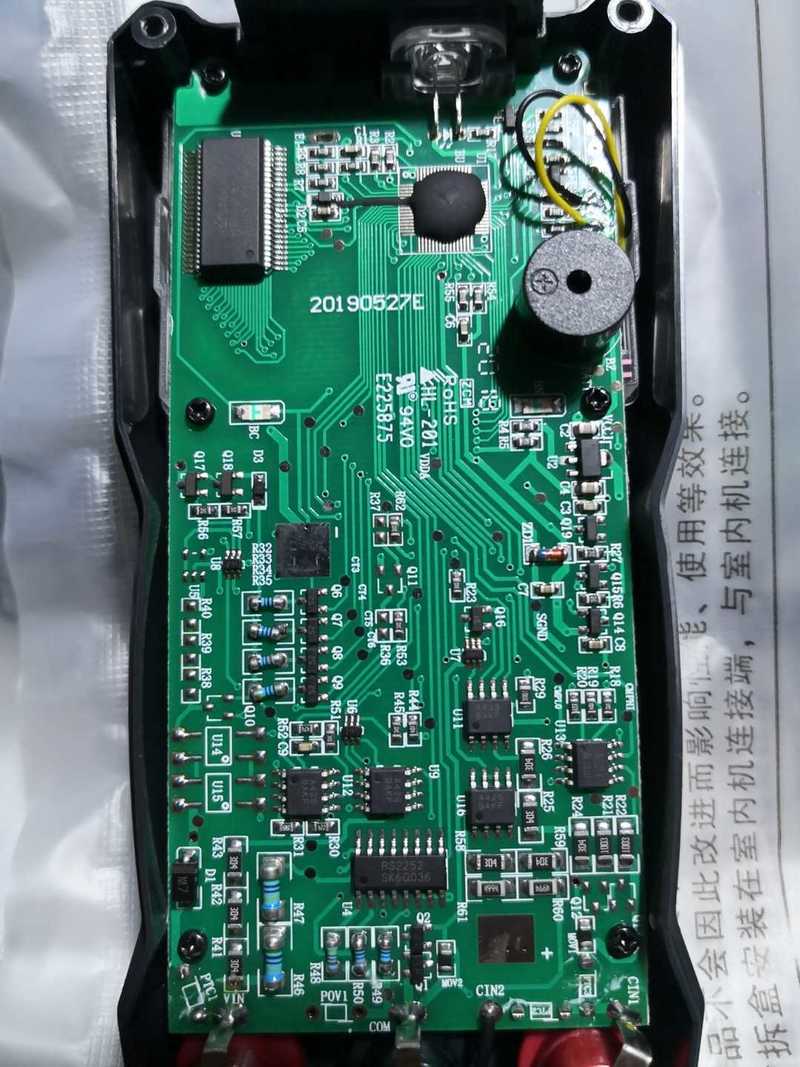

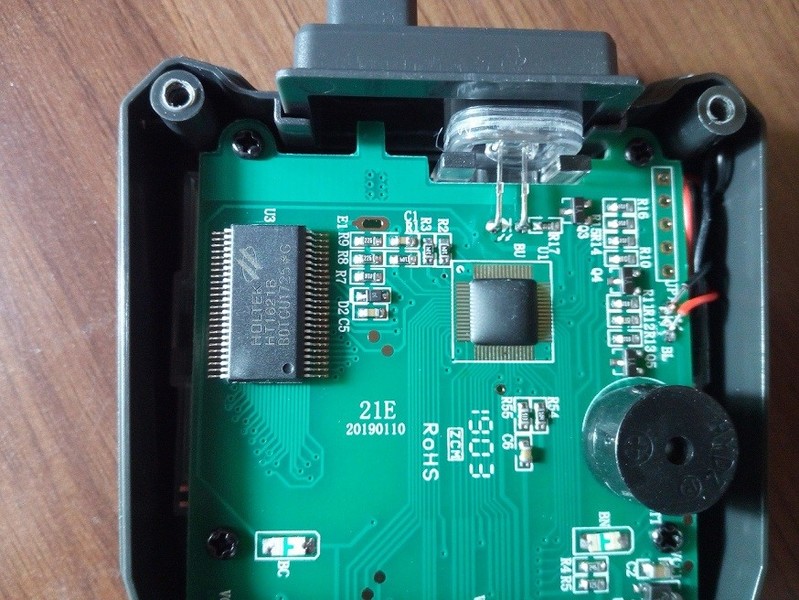

拆机，里面一大堆硬芯加一个牛屎主控
未见外部晶振和存储器，可能已集成在牛屎内部了

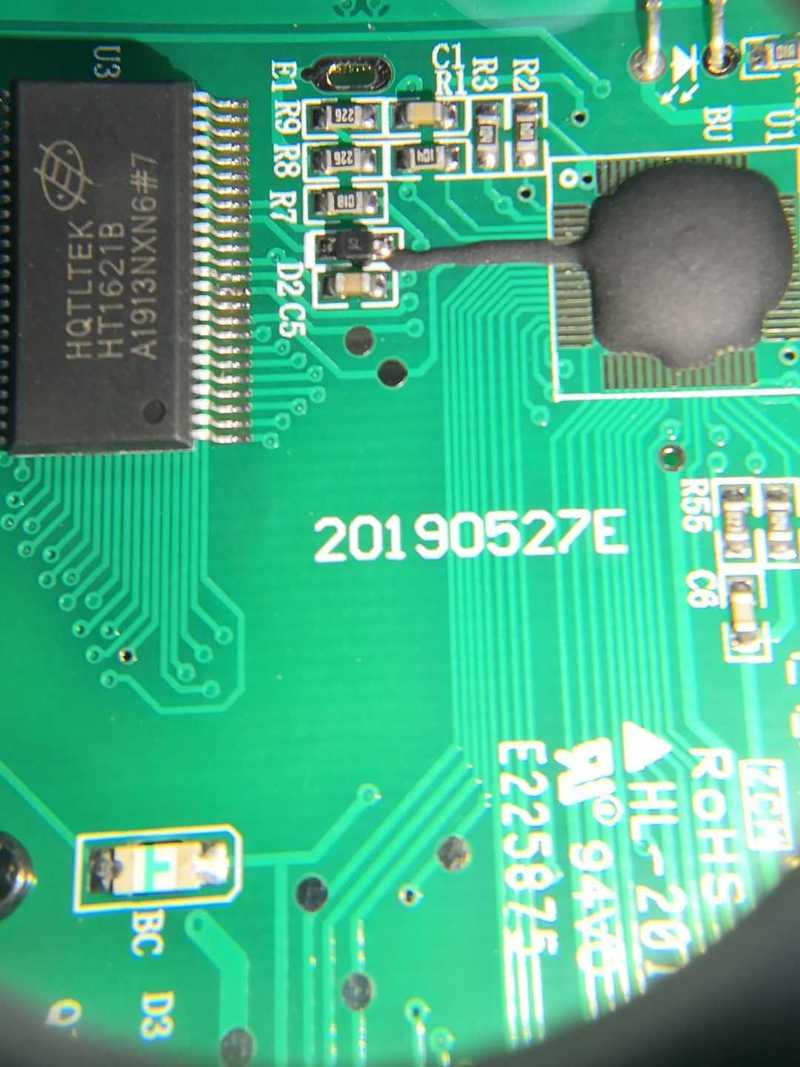

HT1621为合泰LCD显示屏驱动，

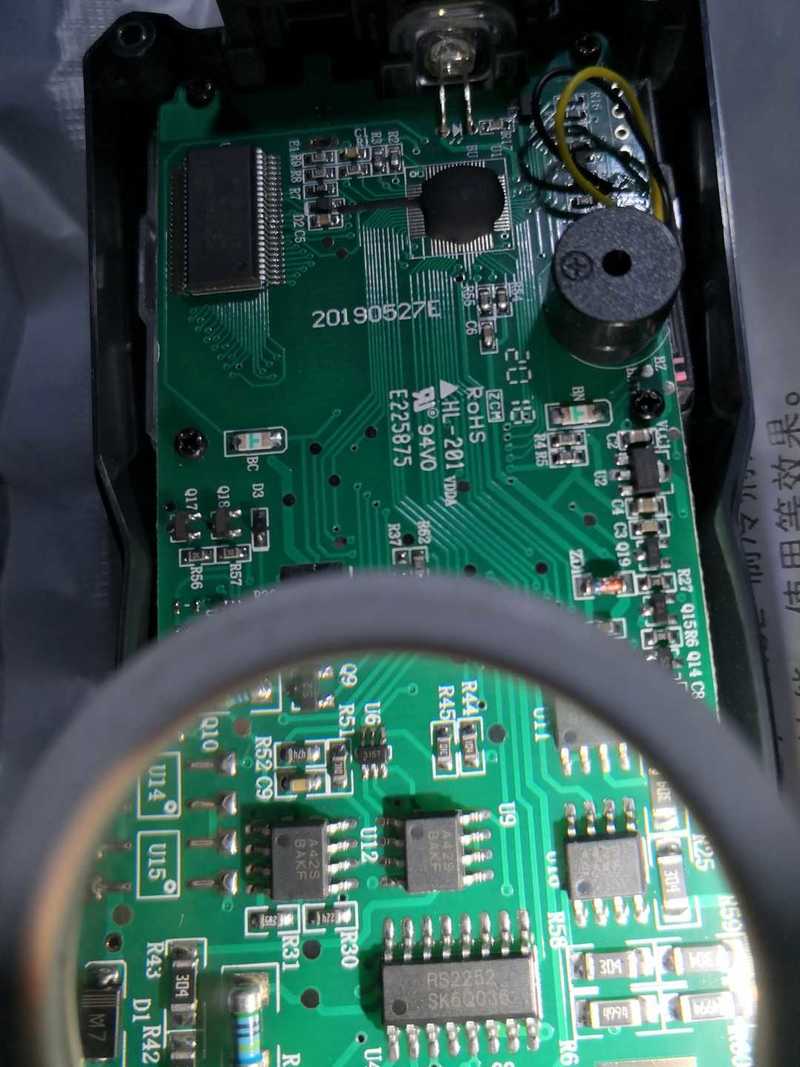

RS2252是4通道CMOS模拟开关，

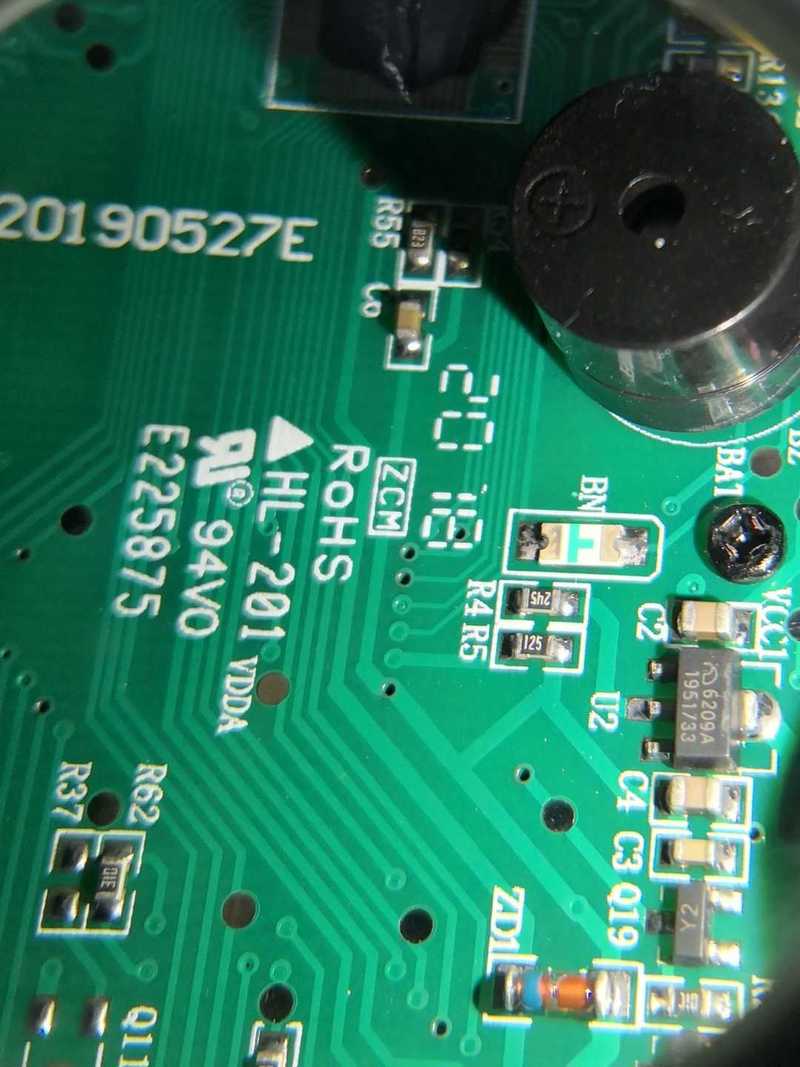

6209为友台低功耗LDO，
3157是模拟开关芯片，

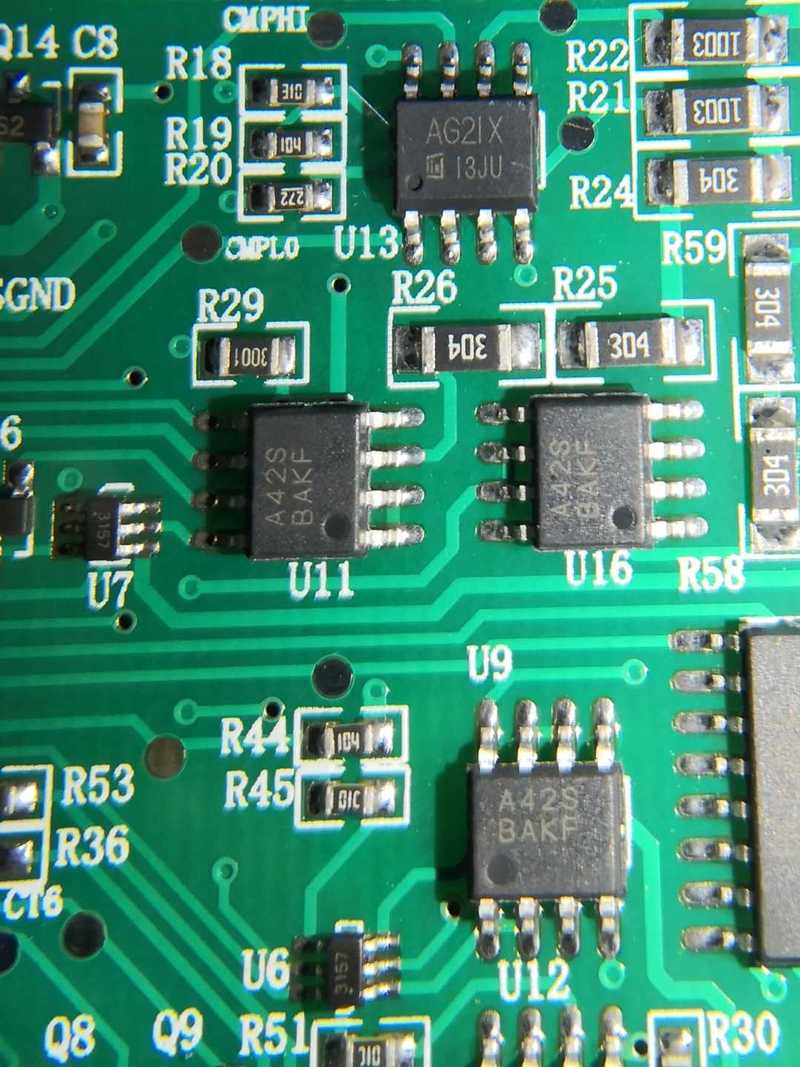

A42S为低功耗运放，
AG21X是什么芯片？
有知道原理和架构的大神请不吝赐教，
欢迎共同探导！谢谢！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

佳维 数字精灵 2021-11-2 16:15:05

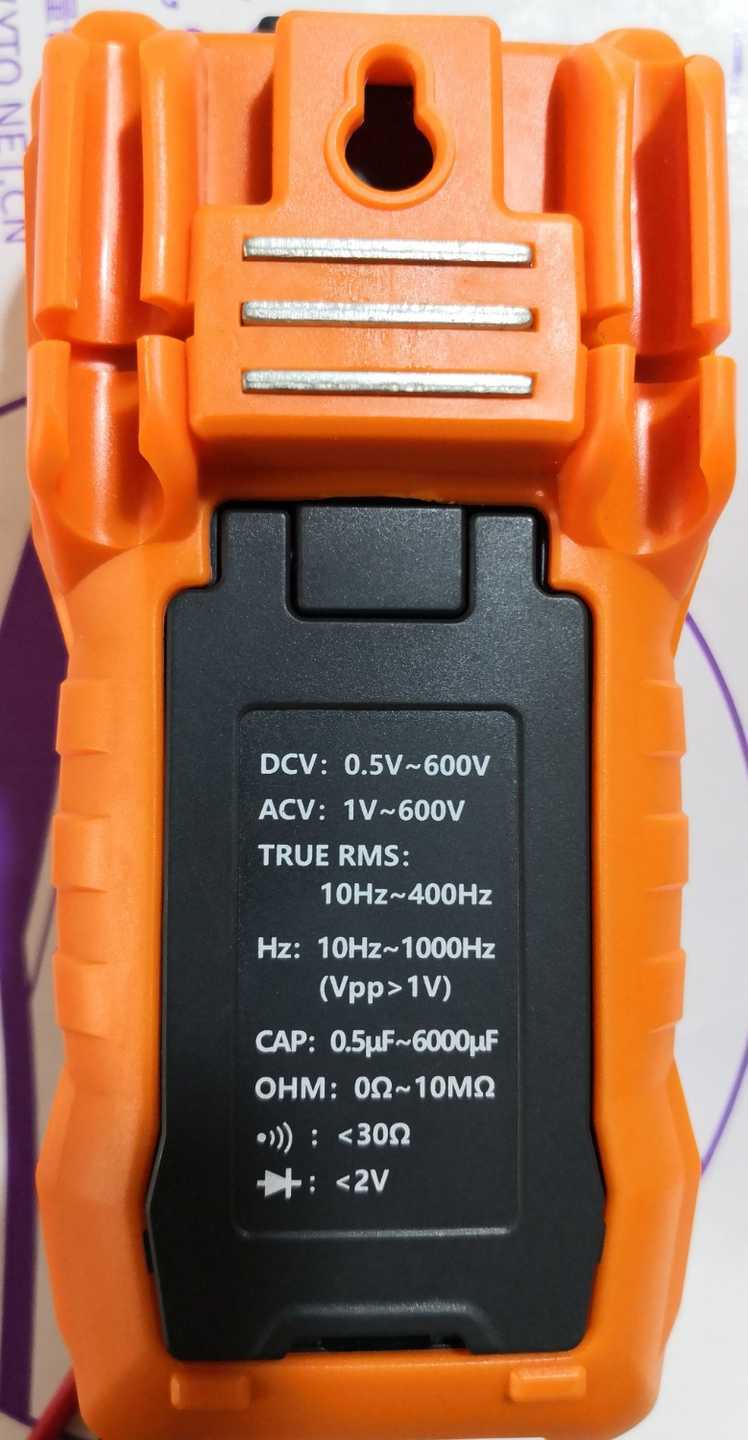

后面有磁铁，使用起来会很方便
2021-11-2 16:15:05 回复
hc061218 数字王者 2021-11-2 16:27:38
这么多芯片 下本。干嘛用的这么多芯片！
2021-11-2 16:27:38 回复
wgh1027 数字大神 2021-11-2 16:27:41
哈哈牛屎都out了，来个蝌蚪主控。
2021-11-2 16:27:41 回复
wgh1027 数字大神 2021-11-2 16:29:39
而且还有好多IC
2021-11-2 16:29:39 回复
13912217676 楼主     数字巨人 2021-11-2 16:34:46
hc061218 发表于 2021-11-2 16:27
这么多芯片 下本。干嘛用的这么多芯片！

求大神科普
2021-11-2 16:34:46 回复
13912217676 楼主     数字巨人 2021-11-2 16:35:20
wgh1027 发表于 2021-11-2 16:27
哈哈牛屎都out了，来个蝌蚪主控。

哈哈好形象的比喻啊
2021-11-2 16:35:20 回复
13912217676 楼主     数字巨人 2021-11-2 16:36:56
佳维 发表于 2021-11-2 16:15
后面有磁铁，使用起来会很方便

好多天宇的表后背有磁铁，可以方便吸附
2021-11-2 16:36:56 回复
散淡021 数字大神 2021-11-2 17:41:41



这表出来快三年了吧
刚出来时送了我这块
因自动设别档的原因，不能测毫伏，二极档还不在一个插孔里。一直没用。
真有效值含DC的能测出（AC+DC）


















2021-11-2 17:41:41 回复
散淡021 数字大神 2021-11-2 17:49:51
看编号都是19年的货

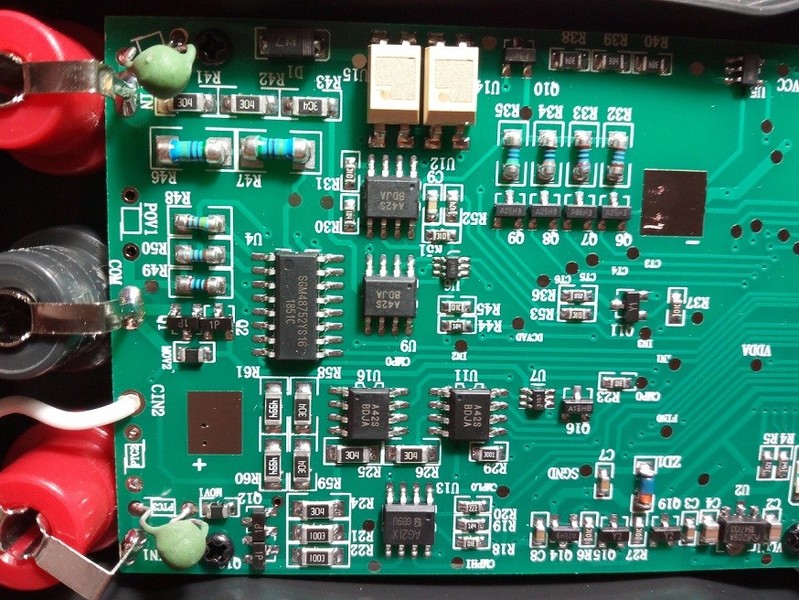

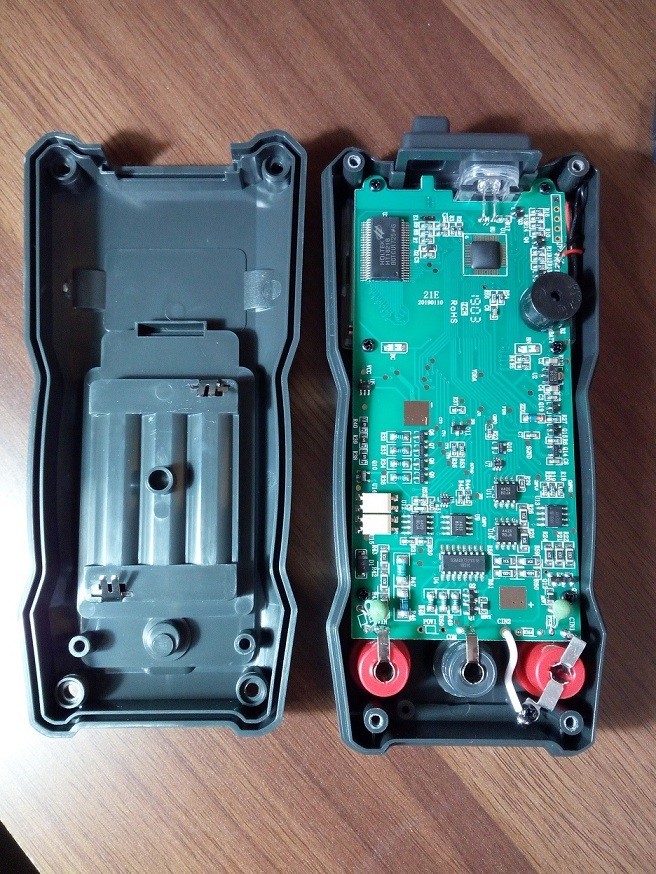

但少了二个保护热敏和二白色光偶（或许不是光偶）
2021-11-2 17:49:51 回复
13912217676 楼主     数字巨人 2021-11-2 19:16:34
散淡021 发表于 2021-11-2 17:49
看编号都是19年的货

但少了二个保护热敏和二白色光偶（或许不是光偶）

看图比首批次是偷工减料了这两个部分的元件，厂家也太不厚道了。跑线路测二极管和电容需要拔插表笔，有些不方便
2021-11-2 19:16:34 回复
散淡021 数字大神 2021-11-2 20:52:08
13912217676 发表于 2021-11-2 19:16
看图比首批次是偷工减料了这两个部分的元件，厂家也太不厚道了。跑线路测二极管和电容需要拔插表笔，有些 ...

应该是定位原因，不适合家电维修吧了

2021-11-2 20:52:08 回复
zhangwj98 数字精灵 2021-11-2 21:14:50
谢谢分享。
2021-11-2 21:14:50 回复
喜欢就好 数字精灵 2021-11-2 23:23:40
一个牛屎块毁一锅汤
2021-11-2 23:23:40 回复
ynkmzyl 数字大师 2021-11-3 00:54:25
AG21X我在某个厂家表里见过,印象中是什么时钟发生器
2021-11-3 00:54:25 回复
勇闯沙滩 数字大神 2021-11-3 06:51:45
散淡021 发表于 2021-11-2 17:41
这表出来快三年了吧
刚出来时送了我这块
因自动设别档的原因，不能测毫伏，二极档还不在一个插孔里 ...

你的表4个晶圆电阻很整齐。
2021-11-3 06:51:45 回复
散淡021 数字大神 2021-11-3 09:59:41
本帖最后由 散淡021 于 2021-11-3 10:45 编辑
勇闯沙滩 发表于 2021-11-3 06:51
你的表4个晶圆电阻很整齐。

天宇也算老牌大厂了，
看编号大概销量不大，近年也不再批量生产了？
牛屎封胶像手工涂的
2021-11-3 09:59:41 回复
散淡021 数字大神 2021-11-3 10:06:38
本帖最后由 散淡021 于 2021-11-3 10:20 编辑
13912217676 发表于 2021-11-2 19:16
看图比首批次是偷工减料了这两个部分的元件，厂家也太不厚道了。跑线路测二极管和电容需要拔插表笔，有些 ...

价格不贵吧

自己买的？

不适合长期跑电路维修用，外出现场用可以。
2021-11-3 10:06:38 回复
散淡021 数字大神 2021-11-3 10:30:35
13912217676 发表于 2021-11-2 19:16
看图比首批次是偷工减料了这两个部分的元件，厂家也太不厚道了。跑线路测二极管和电容需要拔插表笔，有些 ...

自我感觉二极档也会玩
可最近在修个AXT电源时吃了苦头，一直没修好，
怀疑的二个推挽管（945）在线用二极档多次打正反压降都正常
结果就是它二坏了

现在看来二极档不见得一定比电阻档可靠
T21M不用二极档跑线路， 对付二极三极管OK。
2021-11-3 10:30:35 回复
散淡021 数字大神 2021-11-3 10:34:18
本帖最后由 散淡021 于 2021-11-3 10:45 编辑
勇闯沙滩 发表于 2021-11-3 06:51
你的表4个晶圆电阻很整

发重复了。
2021-11-3 10:34:18 回复
