用5566小台表的3、2v=极管档测发光管不亮

一个大个手电筒不亮了，用3、2v小台表测发光管一个都不亮，认为发光管坏了，可是用18650锂电池接上就亮，就用表测一下，原来这管得3、3v以上才能亮。4V可到最亮。差点误判，怎么还有这管。

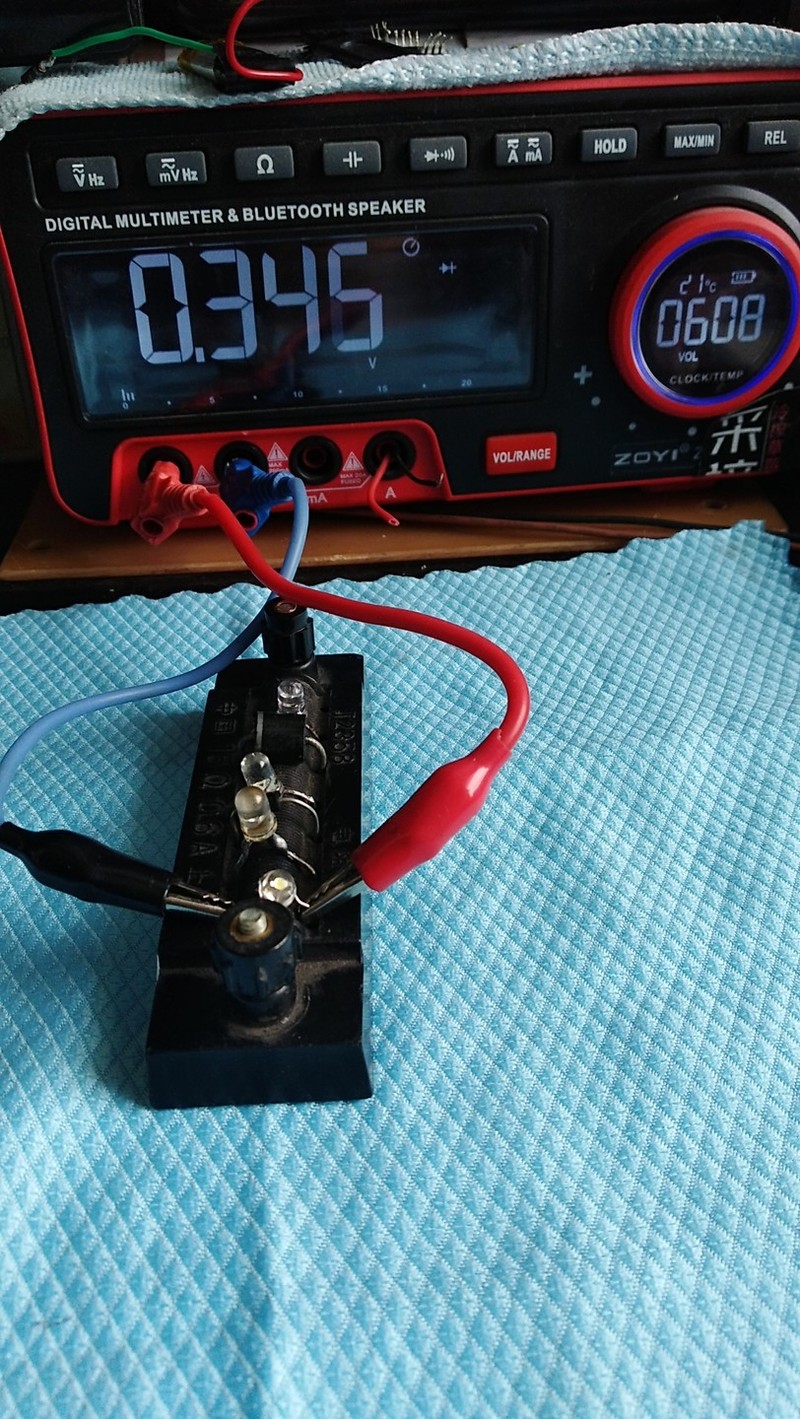

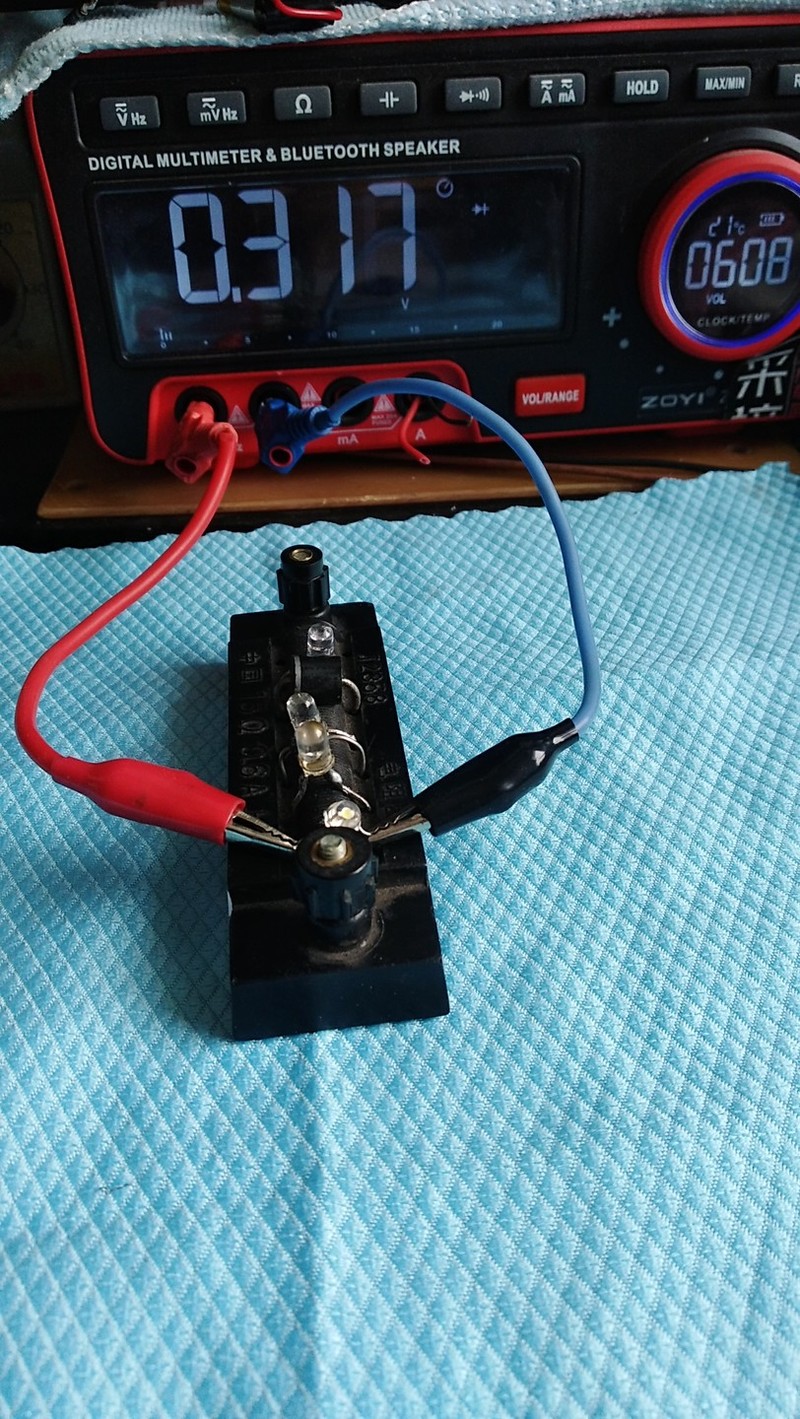

正，反测0,3几V.

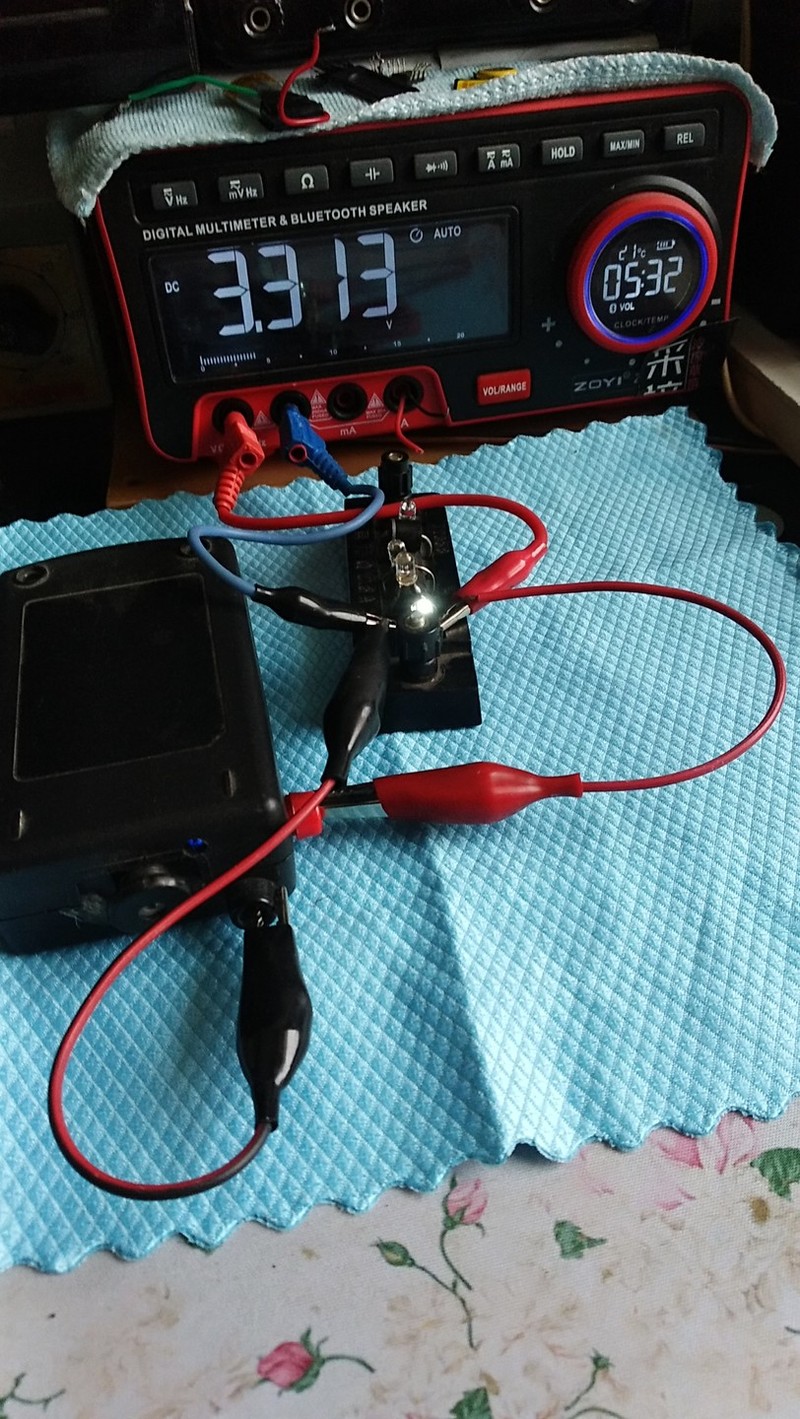

用3,3V电源可点微亮。

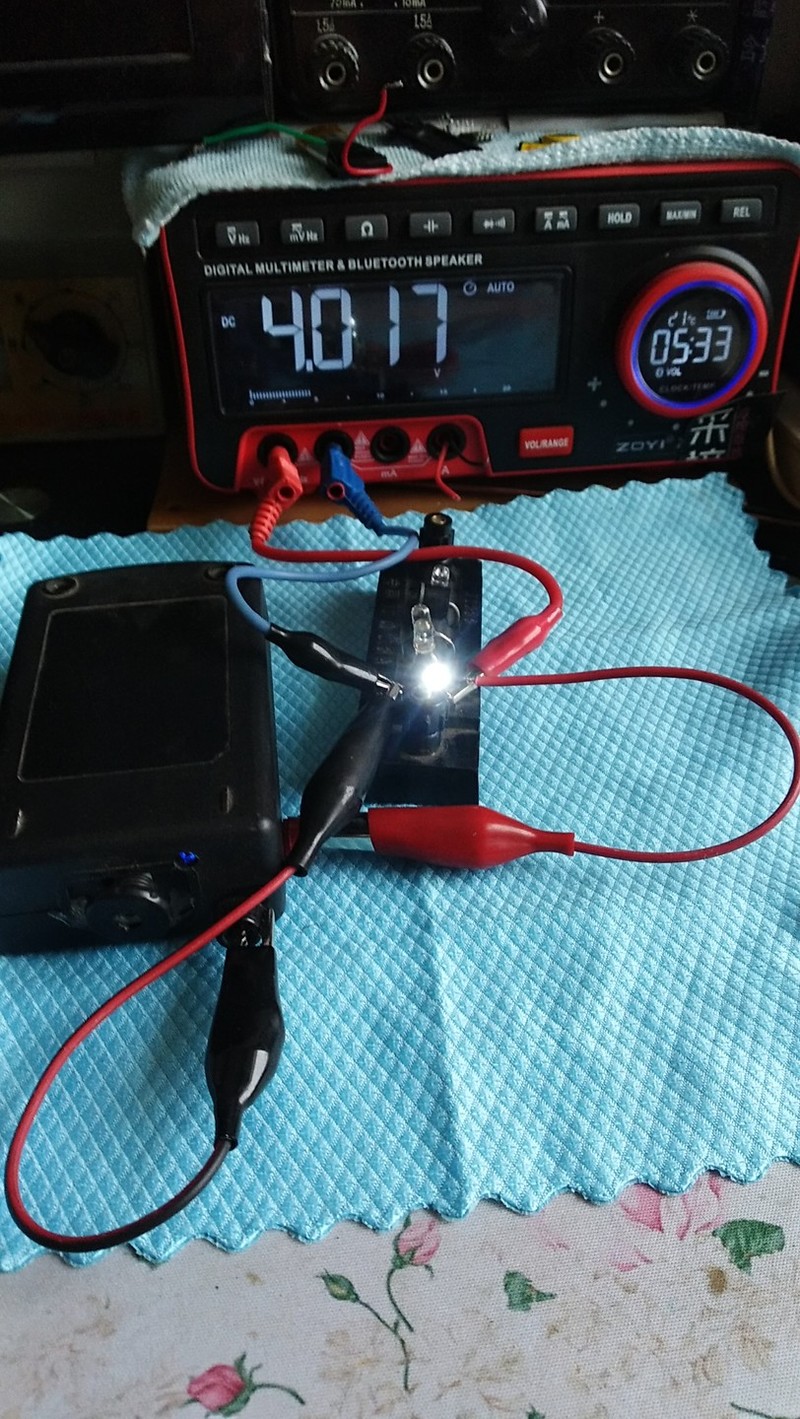

4V可到最亮。

继续提高电压，看看到几伏能烧掉

直插发光二极管压降
二极管的颜色主要有三种，然而三种发光二极管的压降都不相同，具体压降参考值如下：
红色发光二极管的压降为2.0--2.2V
黄色发光二极管的压降为1.8—2.0V
绿色发光二极管的压降为3.0—3.2V
正常发光时的额定电流约为20mA。
贴片LED压降
具体压降参考值如下：
红色的压降为1.82-1.88V 电流5-8mA
绿色的压降为1.75-1.82V 电流3-5mA
橙色的压降为1.7-1.8V 电流3-5mA
兰色的压降为3.1-3.3V 电流8-10mA
白色的压降为3-3.2V 电流10-15mA

LED发光二极管电压范围
LED(发光二极管)的工作电压随制造材料不同也不同。
普通做提醒指示用磷砷化镓材料的在1.55V-----1.85V之间;磷化镓材料的在1.85V-----2.15V之间，这种LED 有红、绿、黄、橙(双色LED)多种发光颜色供选择。一般工作电流很小，约在5-----10mA(0.005A-----0.010A),亮度不是很高，不能用于照明。
手电筒中用的LED是一种超高亮度的，它的工作电压较高，通常为3.35V------3.65V,工作电流也相对较大，在30mA-----50mA
新型集成R-LED，使普通红光LED从1.8V-2.2V的区间，上升到3V-10V的工作电LED发光二极管工作电流10-30Ma,蓝光LED也从5-12V可工作
因生产厂家不一样，实际应用中电压误差有可能VR值±15%以上

小台表提供电压低，还是机械表测量合适。

有大台表就可以了，一般开路电压，４到９V之间是可调的，你用多少伏就调多少伏，多好用，普通，二极管，三极管，发光管都能搞掂。

哈哈，万用表不是万能的，经验很重要，谢谢分享

谢谢分享

也许发光管本来就是坏了的吧。

或者说发光管本身已经严重内伤了

光速飞行 发表于 2021-11-25 12:35
有大台表就可以了，一般开路电压，４到９V之间是可调的，你用多少伏就调多少伏，多好用，普通，二极管，三 ...

大台表４到９V开路电压很高呀。

wgh1027 发表于 2021-11-25 20:29
或者说发光管本身已经严重内伤了

4V很亮，不烧。

佳维 发表于 2021-11-25 09:47
继续提高电压，看看到几伏能烧掉

试了一下，因为是旧管，3,9——4V就烧了。

勇闯沙滩 发表于 2021-11-26 06:56
大台表４到９V开路电压很高呀。

是的，还是可调的，方便设置。

照明LED  4--7V很多的

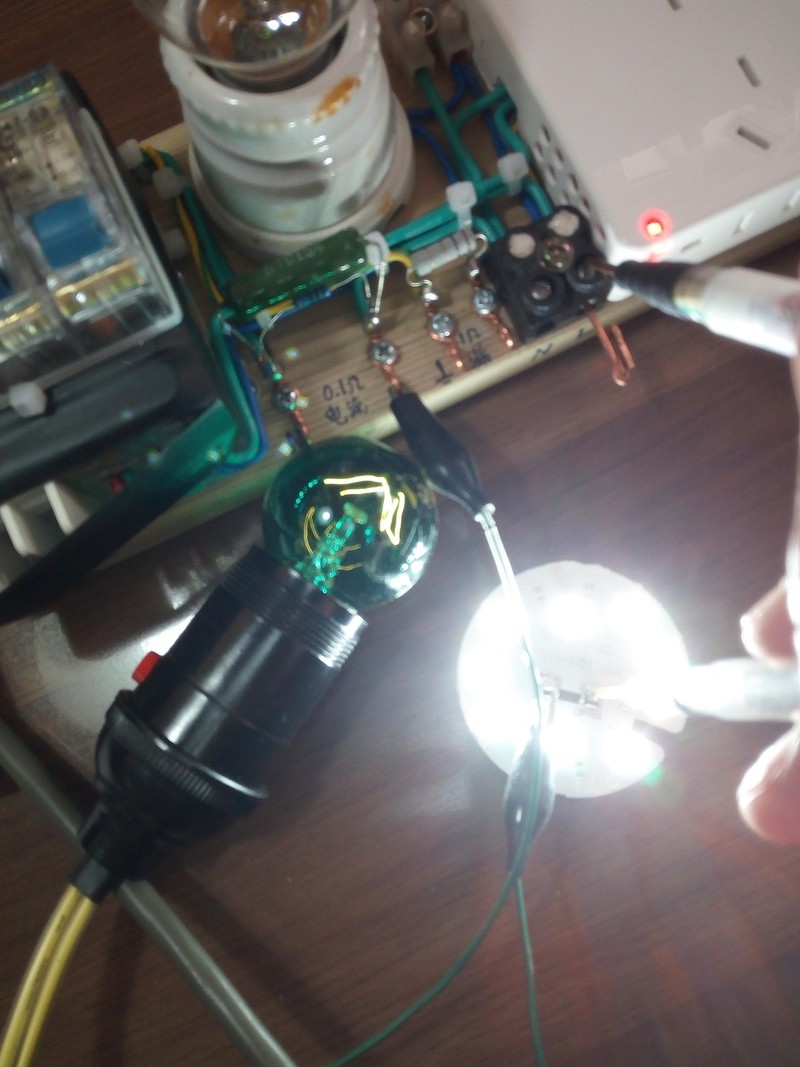

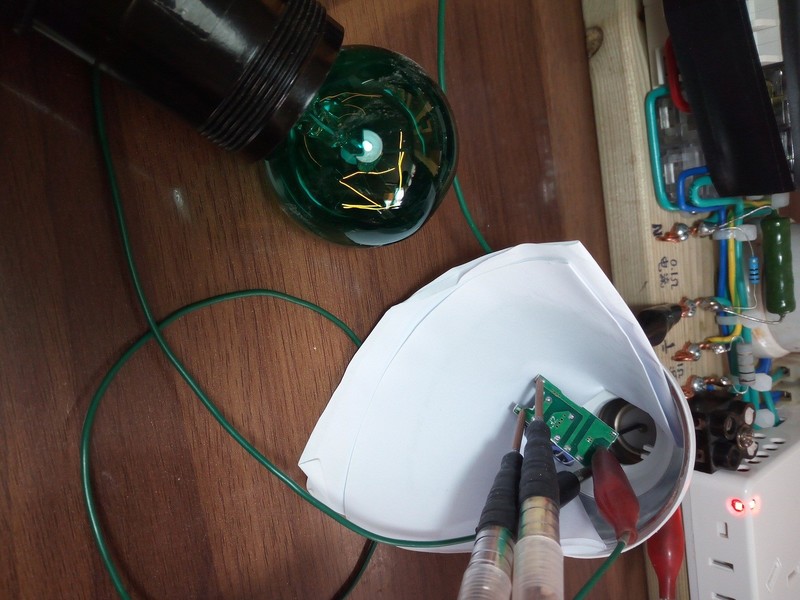

电工直接上灯泡（梯子上爬上爬下吃力）， 因为恒流源和供电虚假都要判断。

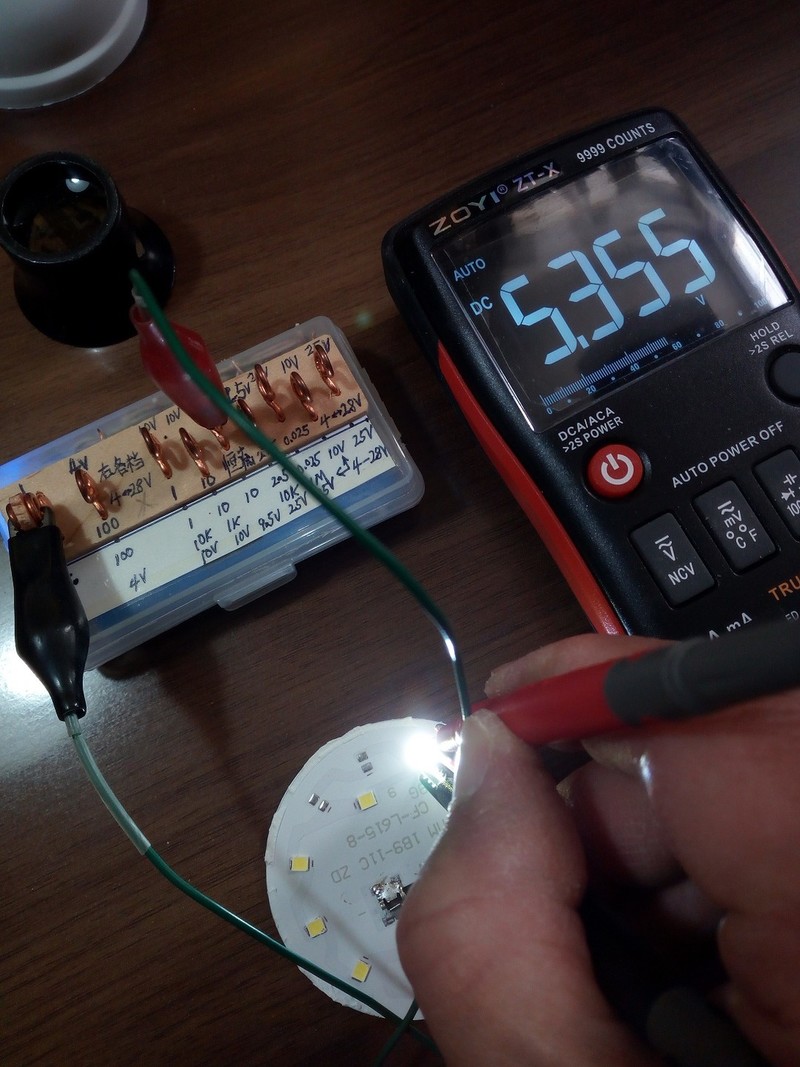

5.3V
手持基本都不行了， 听光速的买个台表

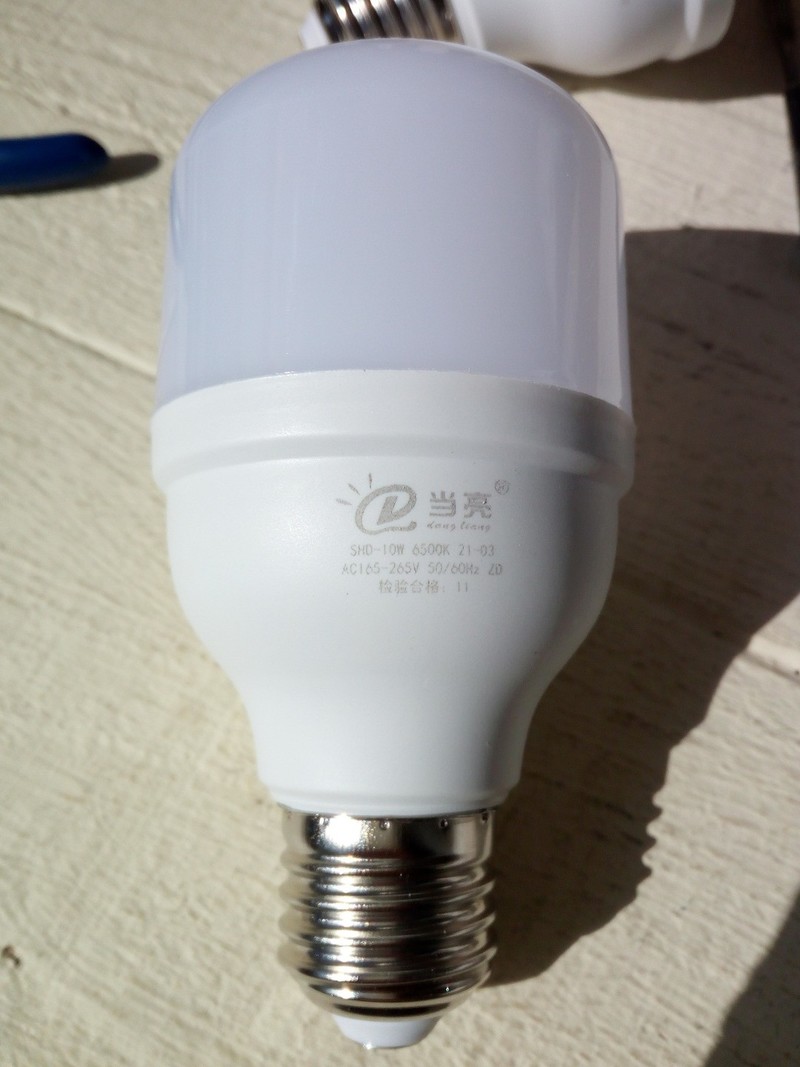

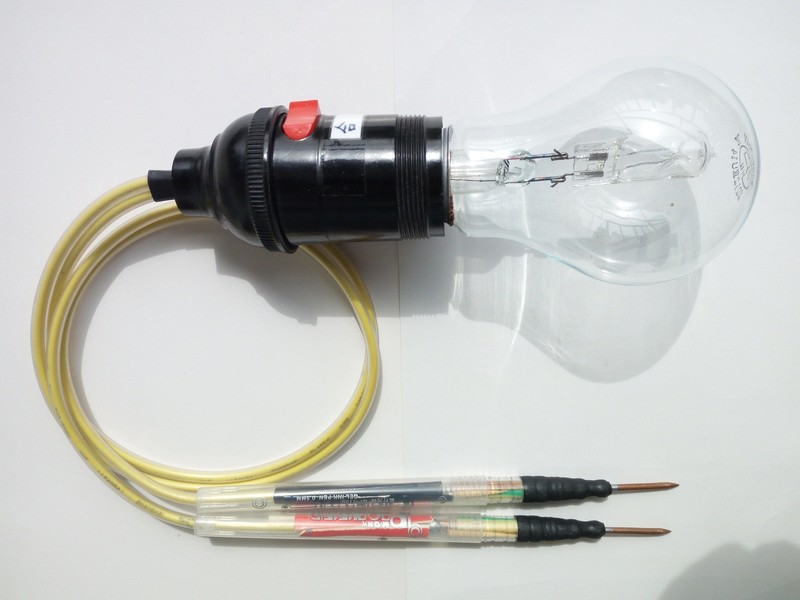

拿这个做示范，　这种灯泡直接换，梯子上主要是修吸顶灯等大型灯具

散淡021 发表于 2021-11-26 15:30
照明LED  4--7V很多的

电工直接上灯泡（梯子上爬上爬下吃力）， 因为恒流源和供电虚假都要判断。

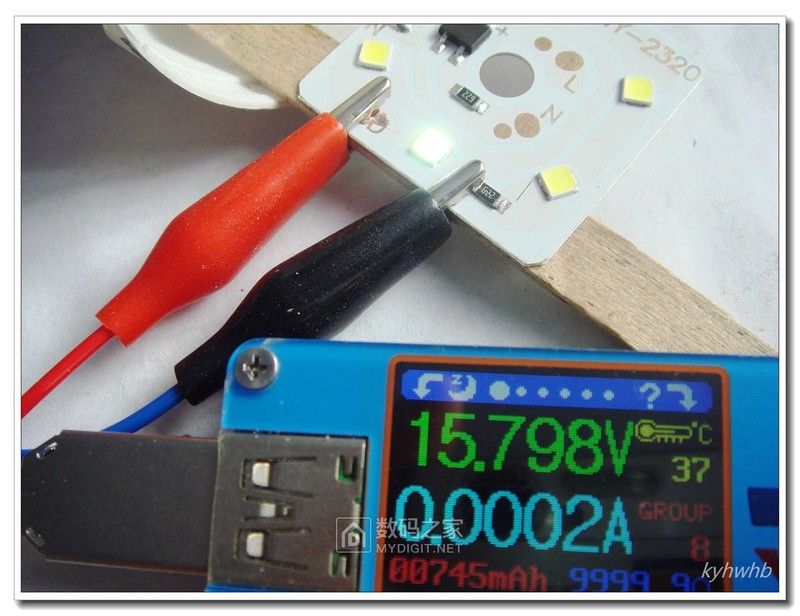

最近见到一种15V的贴片LED灯珠https://www.mydigit.cn/thread-285719-1-1.html

巍巍兴安 发表于 2021-11-26 17:44
最近见到一种15V的贴片LED灯珠https://www.mydigit.cn/thread-285719-1-1.html

还有15V的贴片LED灯珠？

散淡021 发表于 2021-11-26 15:30
照明LED  4--7V很多的

电工直接上灯泡（梯子上爬上爬下吃力）， 因为恒流源和供电虚假都要判断。

贴片发光管发展的快呀。

勇闯沙滩 发表于 2021-11-26 19:04
贴片发光管发展的快呀。

楼上提示还有１５Ｖ的。
