福禄克15B/17B PCB板赏析

发表于：2022-1-5 15:41:48 2939
万用表
主题类别: 校准_调试
仪表品牌: 福禄克（Fluke）
显示方式: 4000字
型号或关键字: FLUKE15B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2022-1-6 13:19 编辑

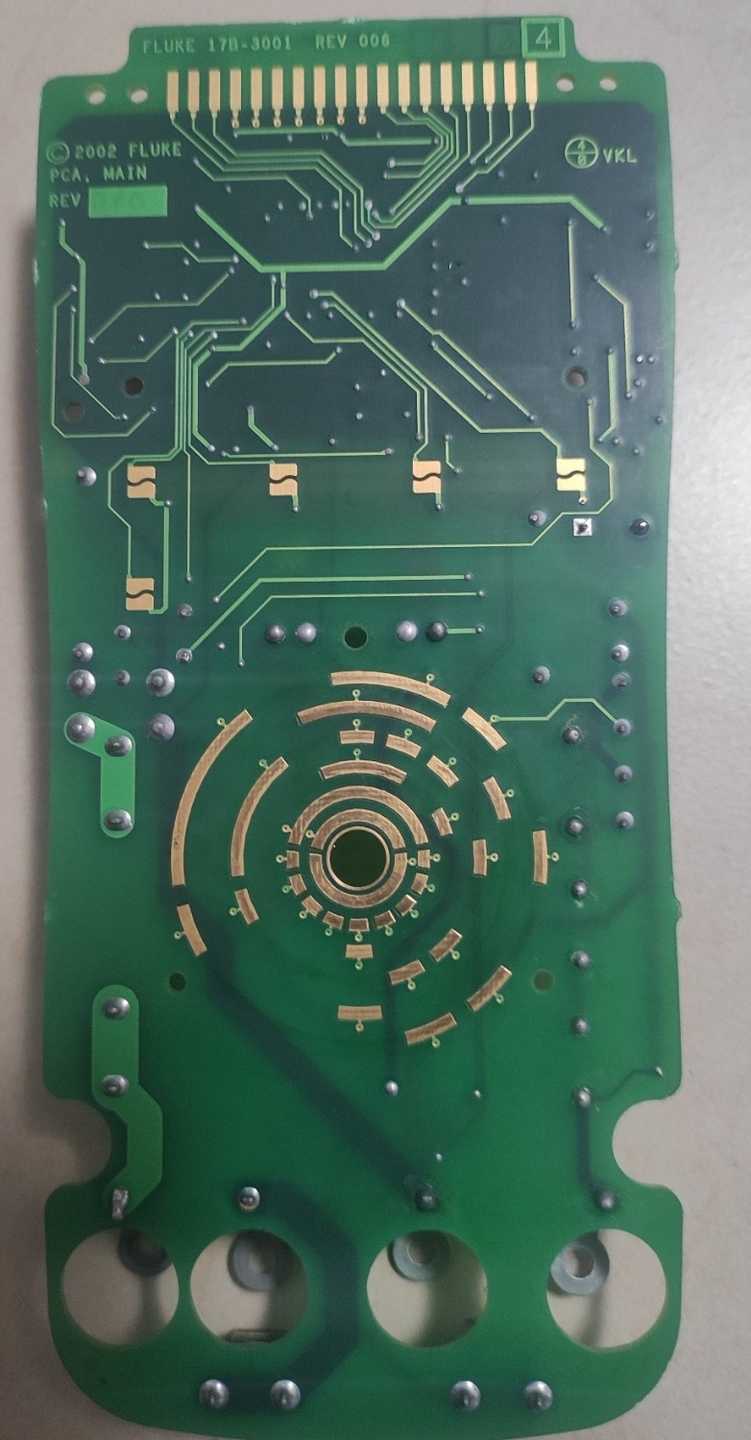

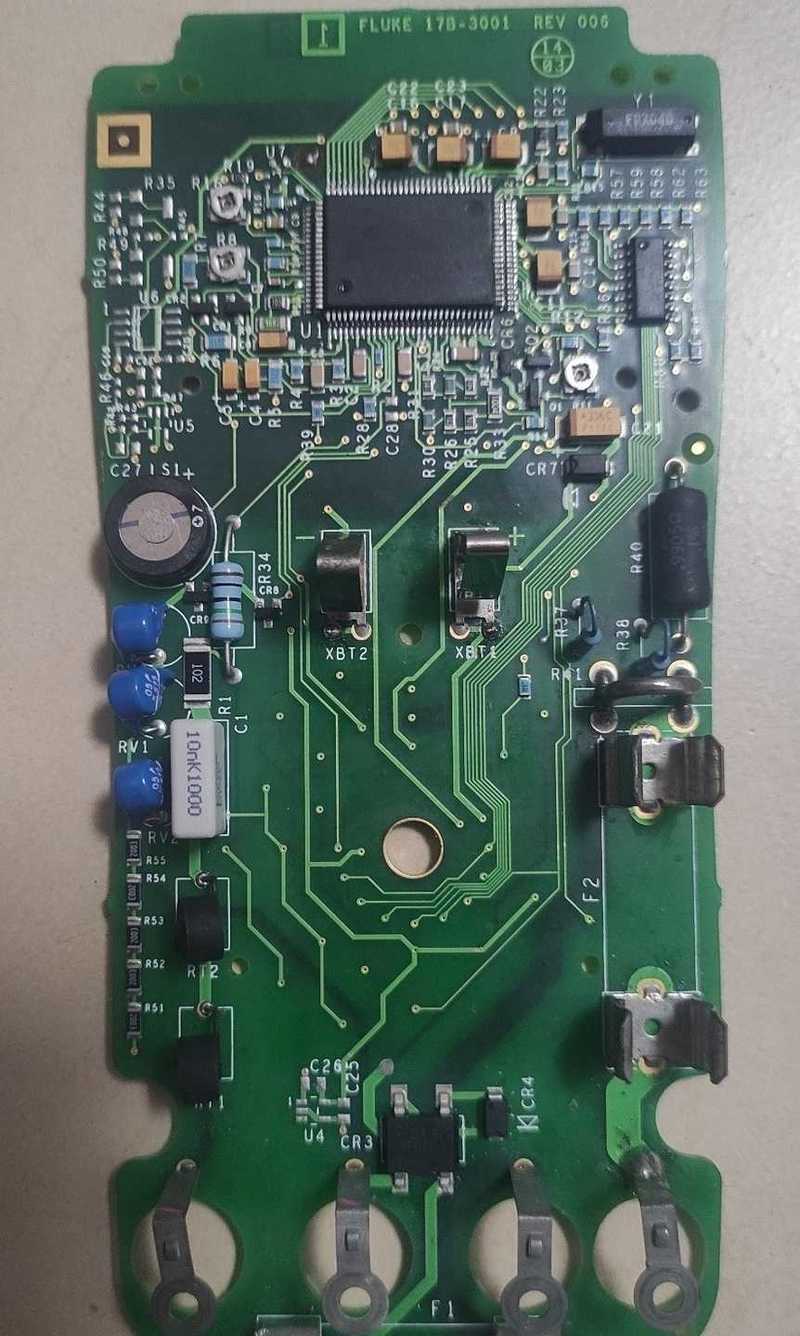

006版本15b/17b PCB赏析

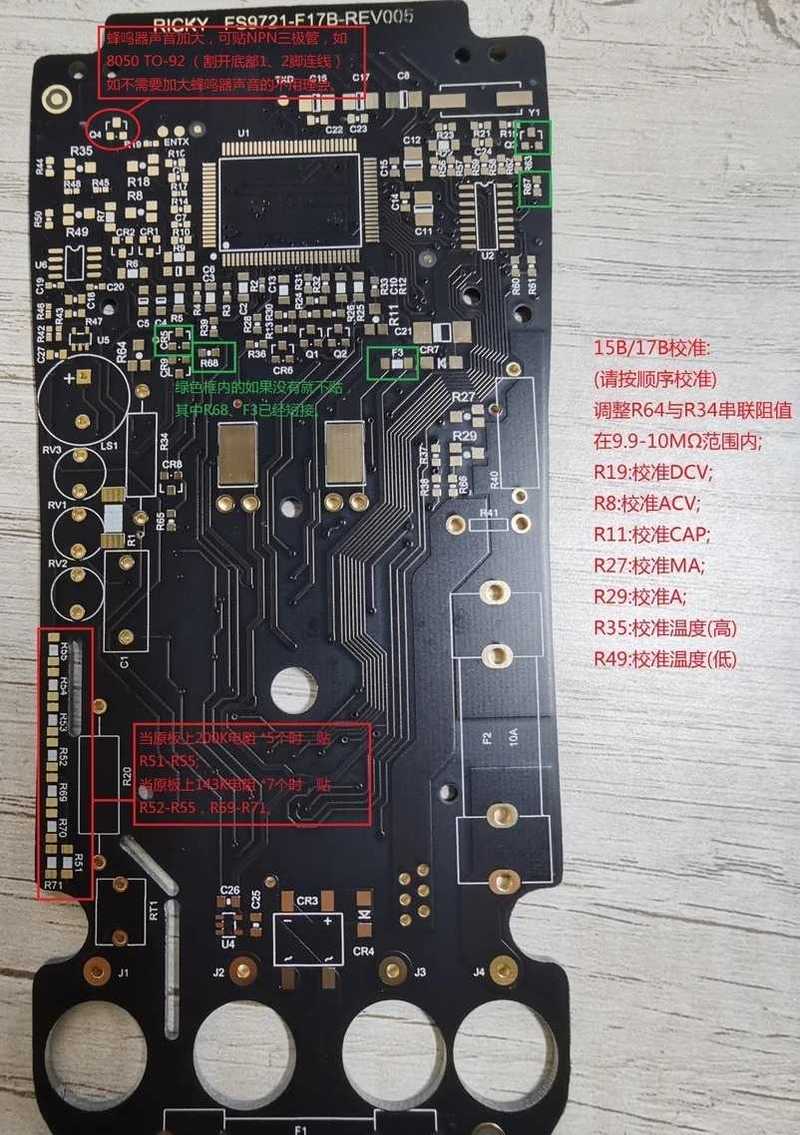

附搬板高手校准资料
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

佳维 数字精灵 2022-1-5 15:49:06
感谢分享
2022-1-5 15:49:06 回复
zhangwj98 数字精灵 2022-1-5 16:24:50
谢谢分享
2022-1-5 16:24:50 回复
wzj9944 数字梦想家 2022-1-5 16:45:54
感谢分享资料
2022-1-5 16:45:54 回复
wgh1027 数字大神 2022-1-5 16:49:22
谢谢分享
2022-1-5 16:49:22 回复
人生涅槃 数字斗士 2022-1-5 16:55:57
真不错啊
2022-1-5 16:55:57 回复
wgsd 数字大神 2022-1-5 19:06:06
做工不错
2022-1-5 19:06:06 回复
mvwz24029819 数字精灵 2022-1-5 19:20:19
谢谢分享
2022-1-5 19:20:19 回复
13912217676 楼主     数字巨人 2022-1-5 19:31:57

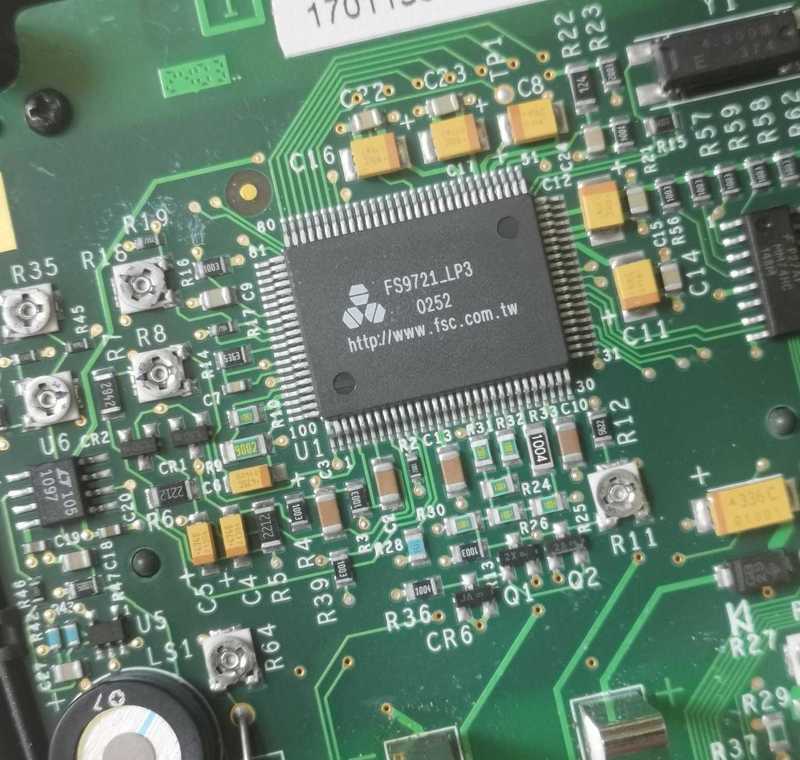

富晶硬芯、凌特基准（图3，后来大多机型省掉了）、黑晶振、4线制康铜丝电流取样（现在的好像只有87V采用）、蓝色、绿色精密图片电阻、钽电容。。。
2022-1-5 19:31:57 回复
hc061218 数字王者 2022-1-5 21:37:48
13912217676 发表于 2022-1-5 19:31
富晶硬芯、凌特基准（图3，后来大多机型省掉了）、黑晶振、4线制康铜丝电流取样（现在的好像只有87V采用） ...

哪有凌特基准？
2022-1-5 21:37:48 回复
hc061218 数字王者 2022-1-5 21:42:32
17B有个凌特的芯片1097，不过是个运放，应该是温度档用的！15B没有温度档，就没这个芯片。
2022-1-5 21:42:32 回复
13912217676 楼主     数字巨人 2022-1-5 22:57:31
hc061218 发表于 2022-1-5 21:37
哪有凌特基准？

运放。已纠错
2022-1-5 22:57:31 回复
勇闯沙滩 数字大神 2022-1-6 07:49:09
谢谢分享。
2022-1-6 07:49:09 回复
shoucun 数字斗士 2022-12-3 11:56:42
006版本不多见，四脚检流，我也收藏了一块
2022-12-3 11:56:42 回复
tpy 数字探长 2022-12-3 13:03:06
4层的pcb，自己做的吗？
2022-12-3 13:03:06 回复
atz123 数字王者 2022-12-3 20:05:19
做工精美，谢谢分享
2022-12-3 20:05:19 回复
