汉研168D

发表于：2022-1-14 23:53:08 4195
万用表
主题类别: 实测（简单)
仪表品牌: 胜利（VICTOR）
显示方式: 6000字
型号或关键字: HY168D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2022-1-15 11:11 编辑

汉研168D交直流钳形表，拆机初测

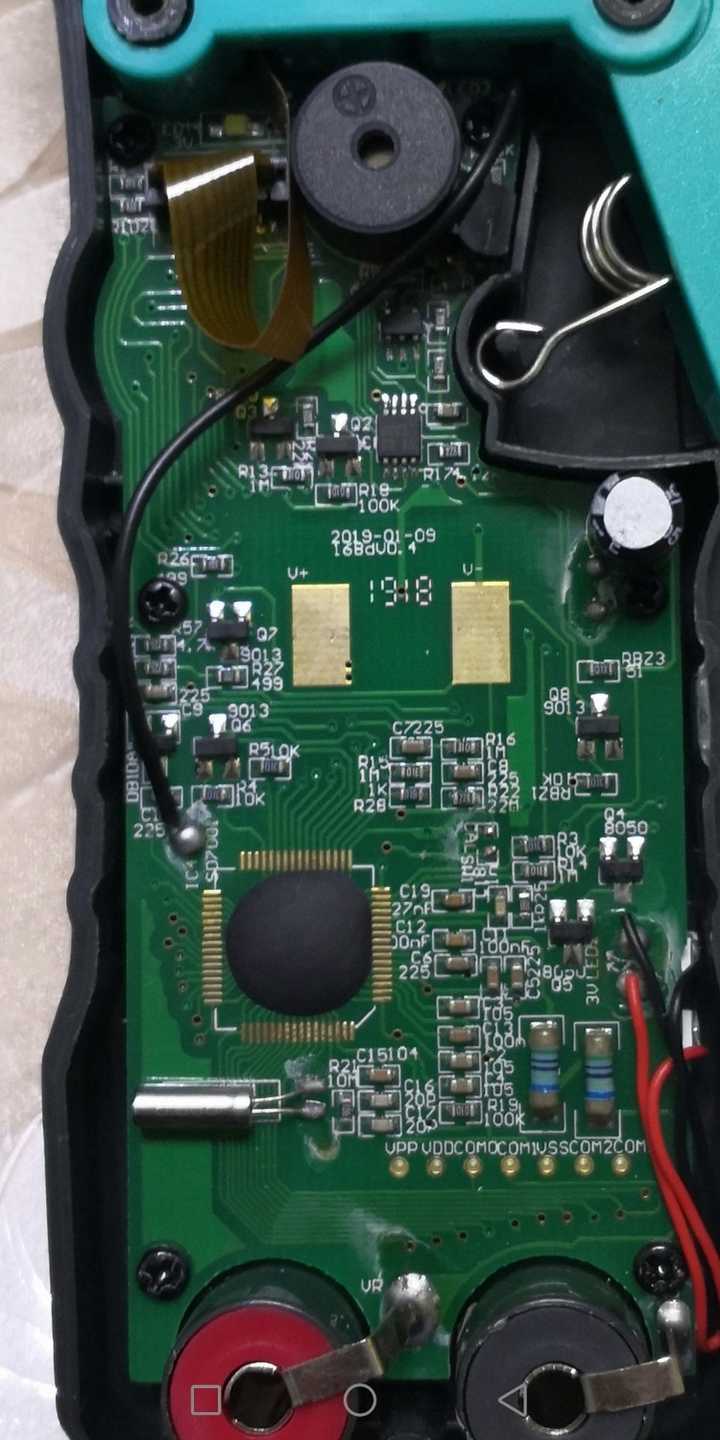

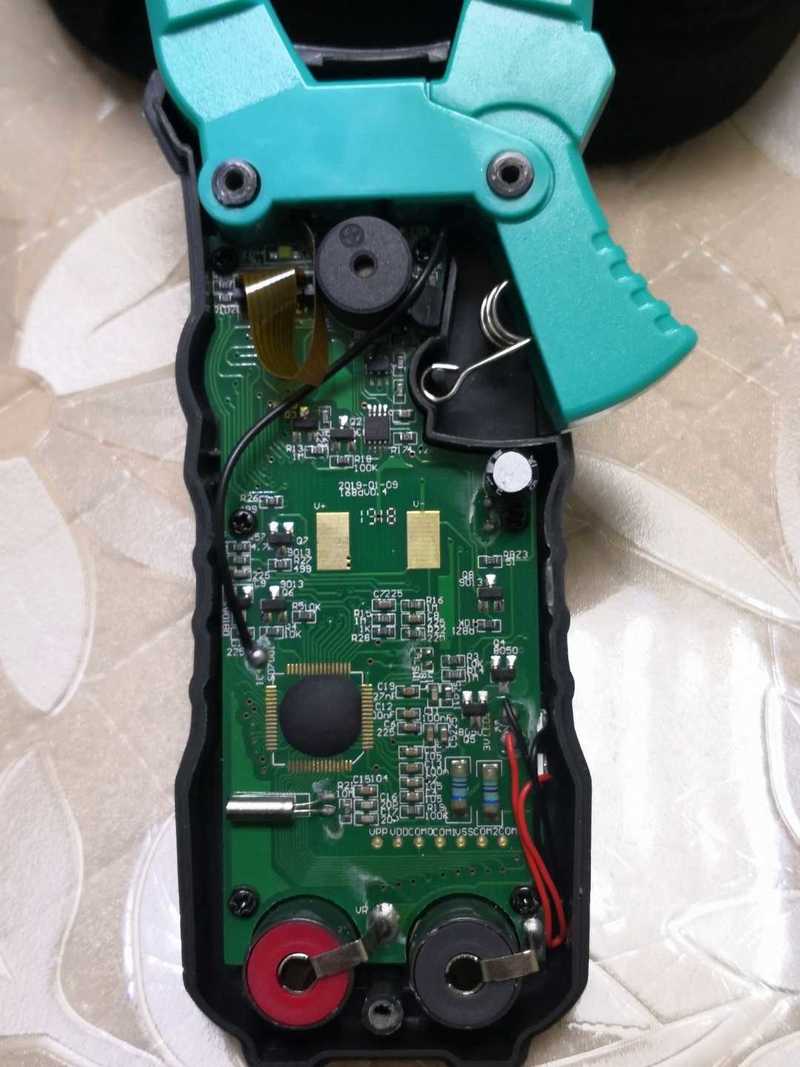

电路板全貌，PCB板子上标注有元件位号、参数

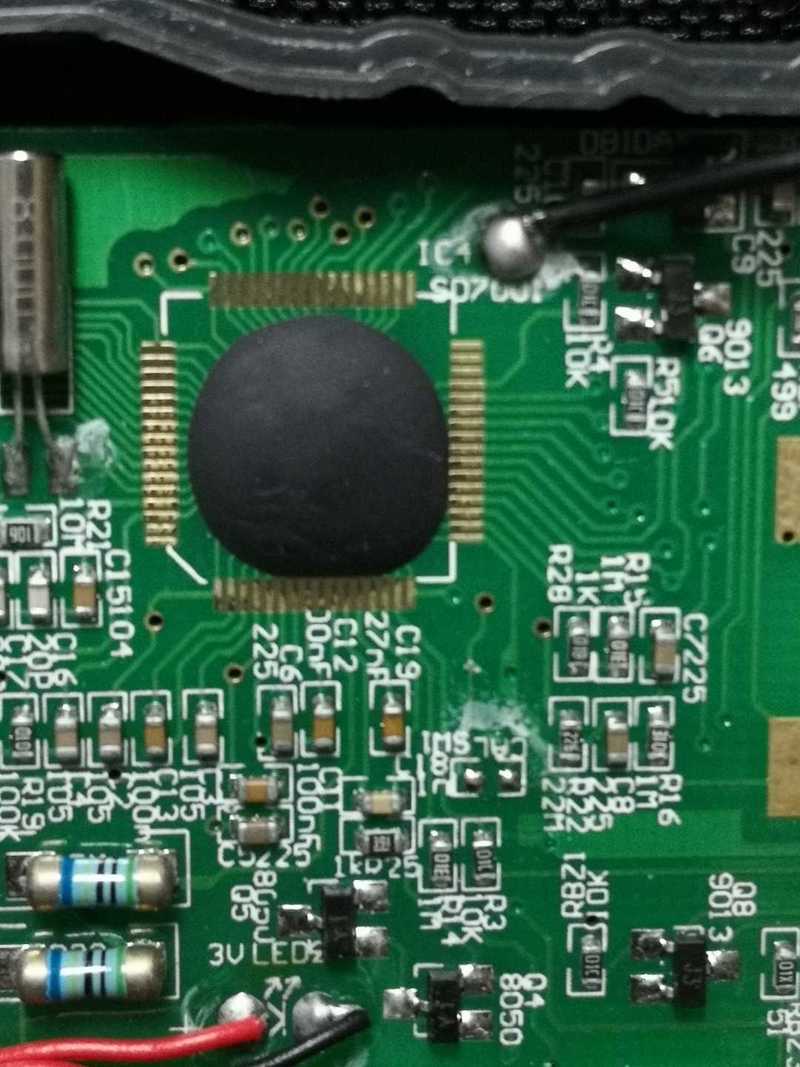

7001软芯、8M晶振，PCB有预留校准CAL焊盘，
移除电池，可以在机外短接焊点校准

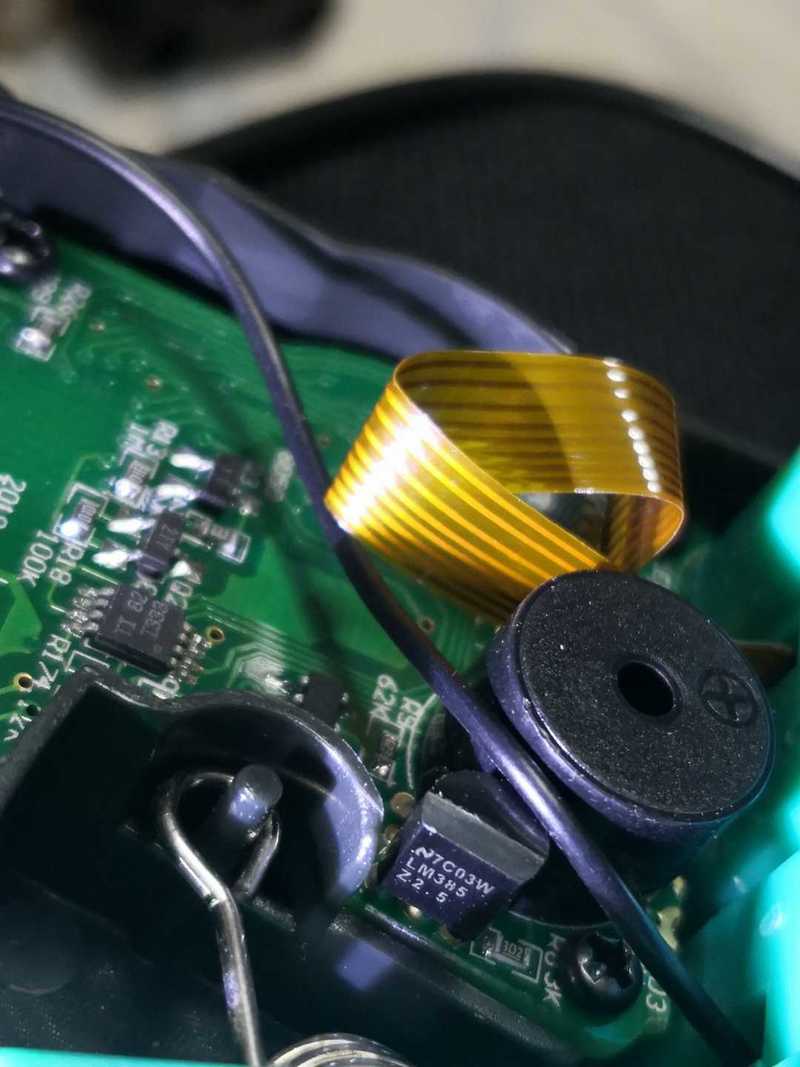

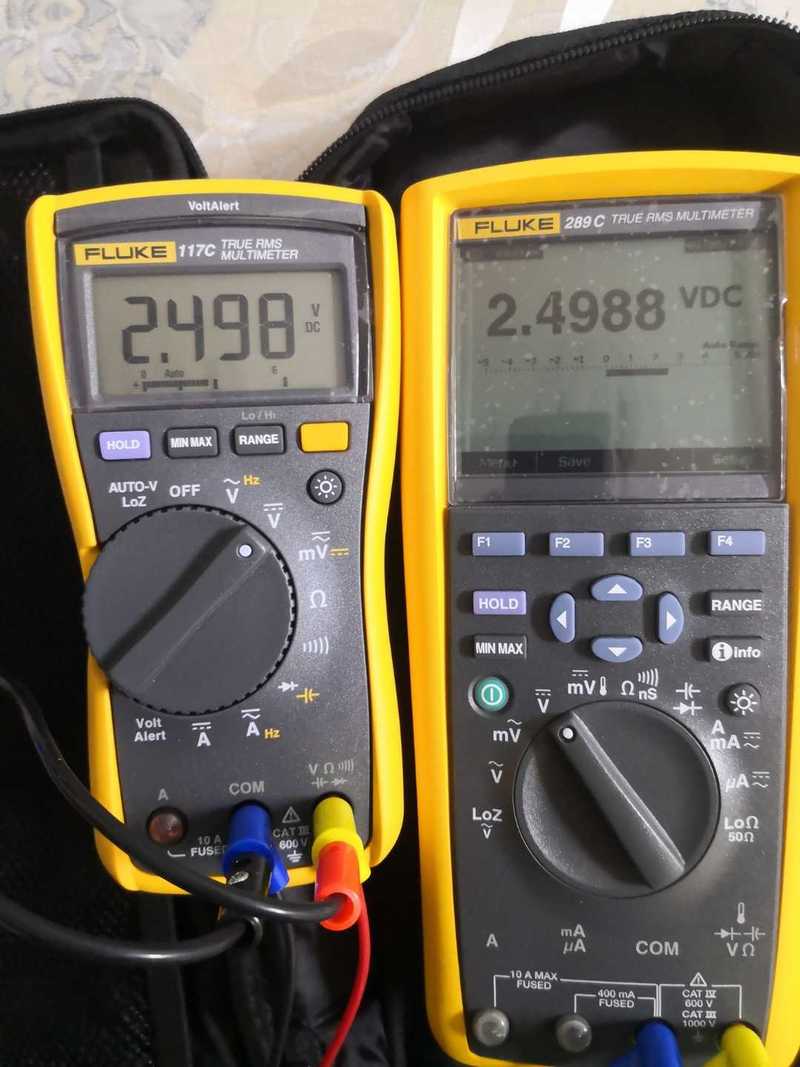

LM385/2.5V电压基准

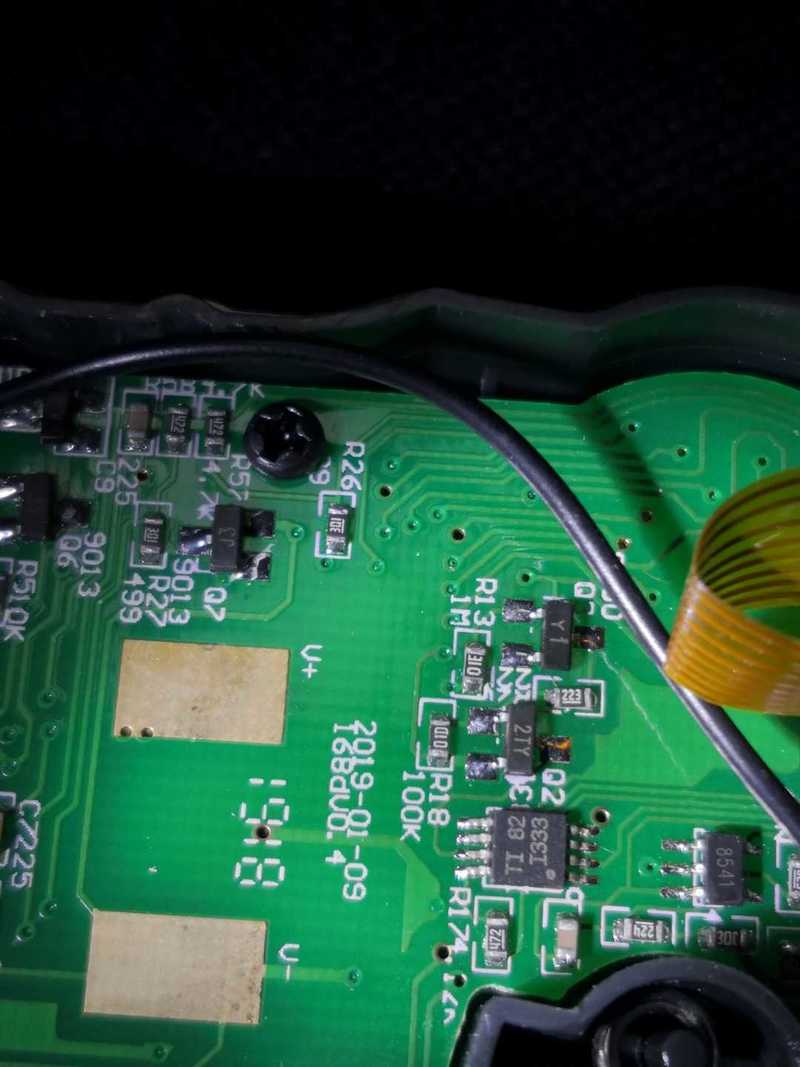

TI82 I333德州芯片
测量830电压基准

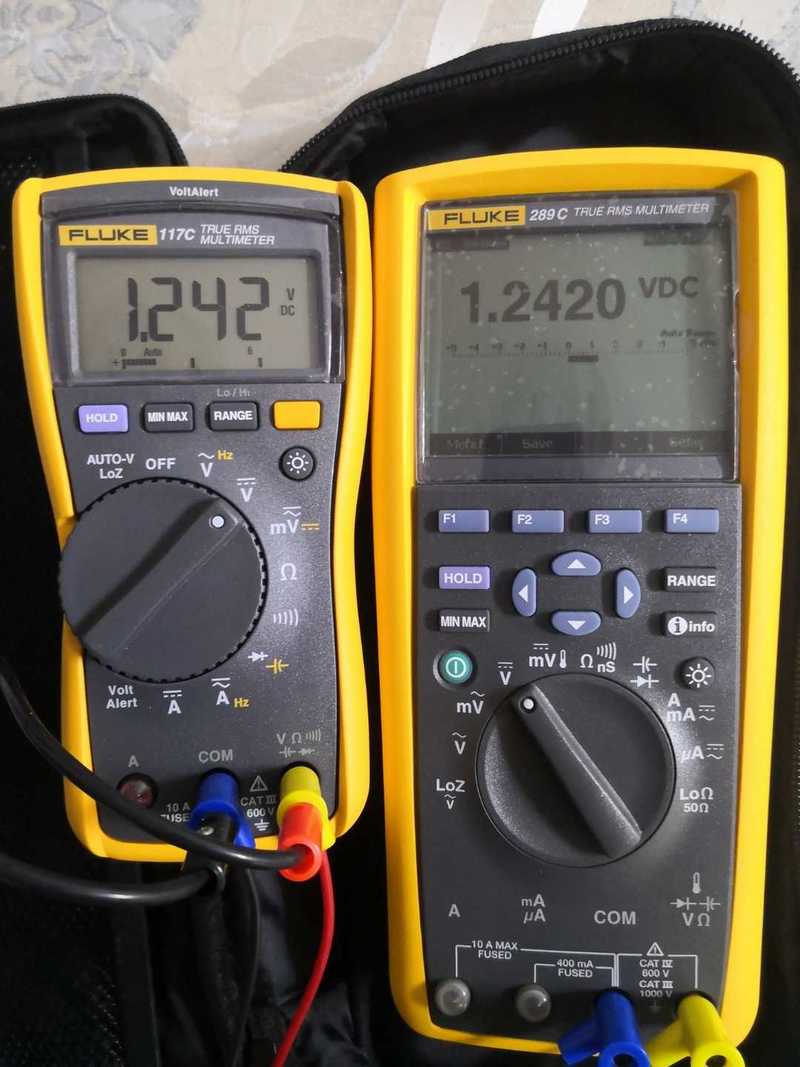

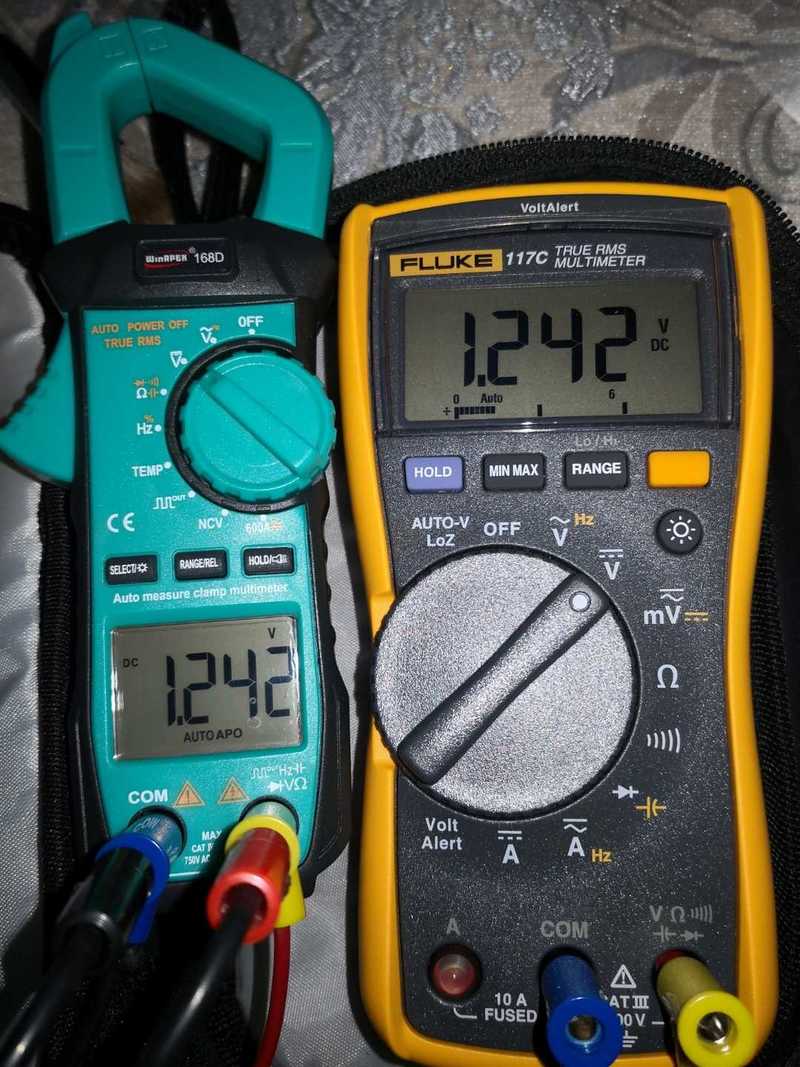

1.24V

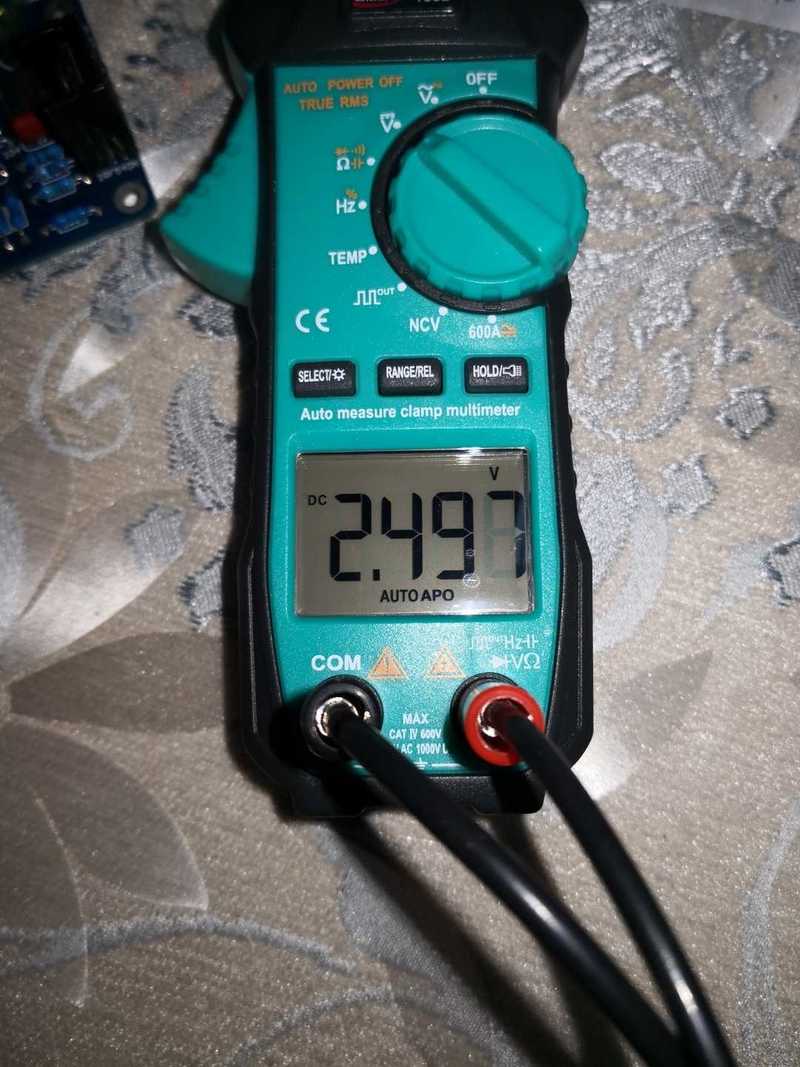

2.5V

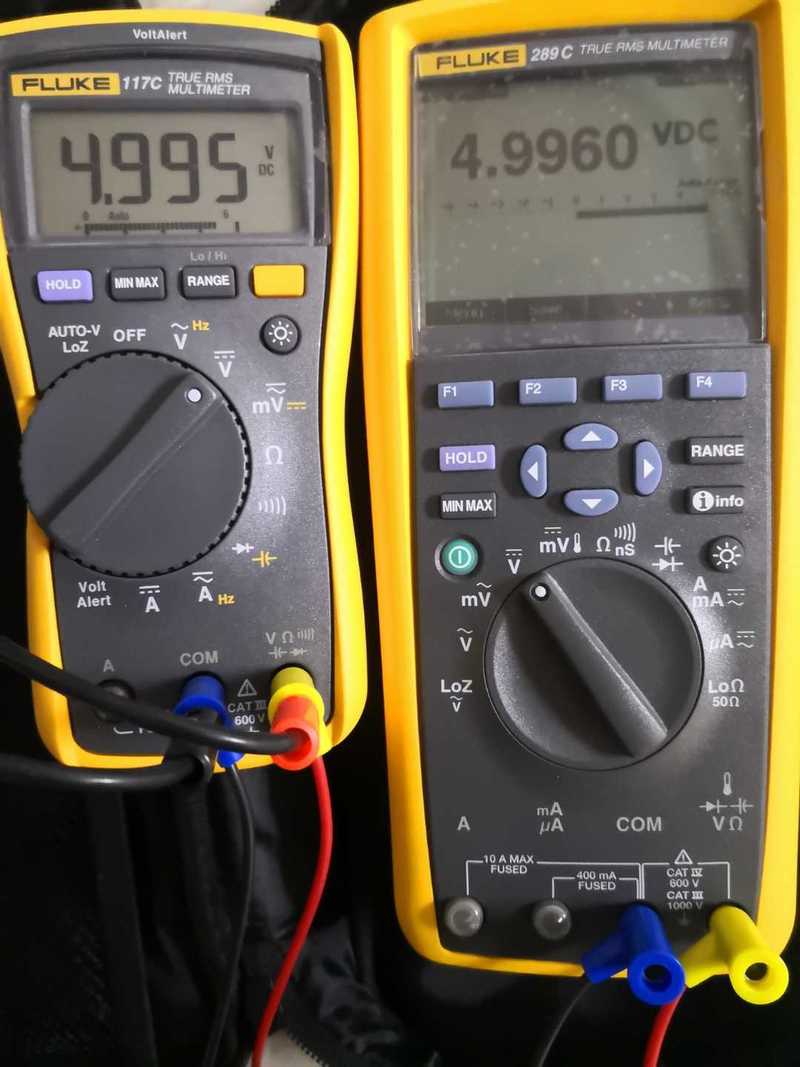

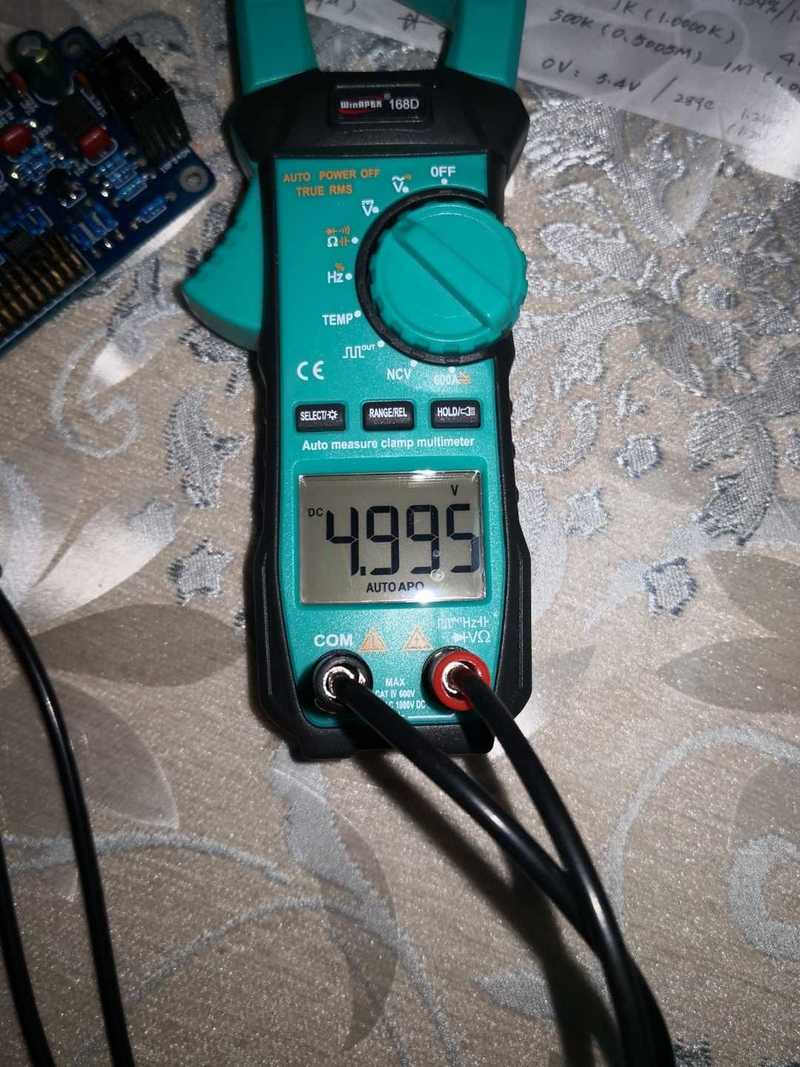

5V

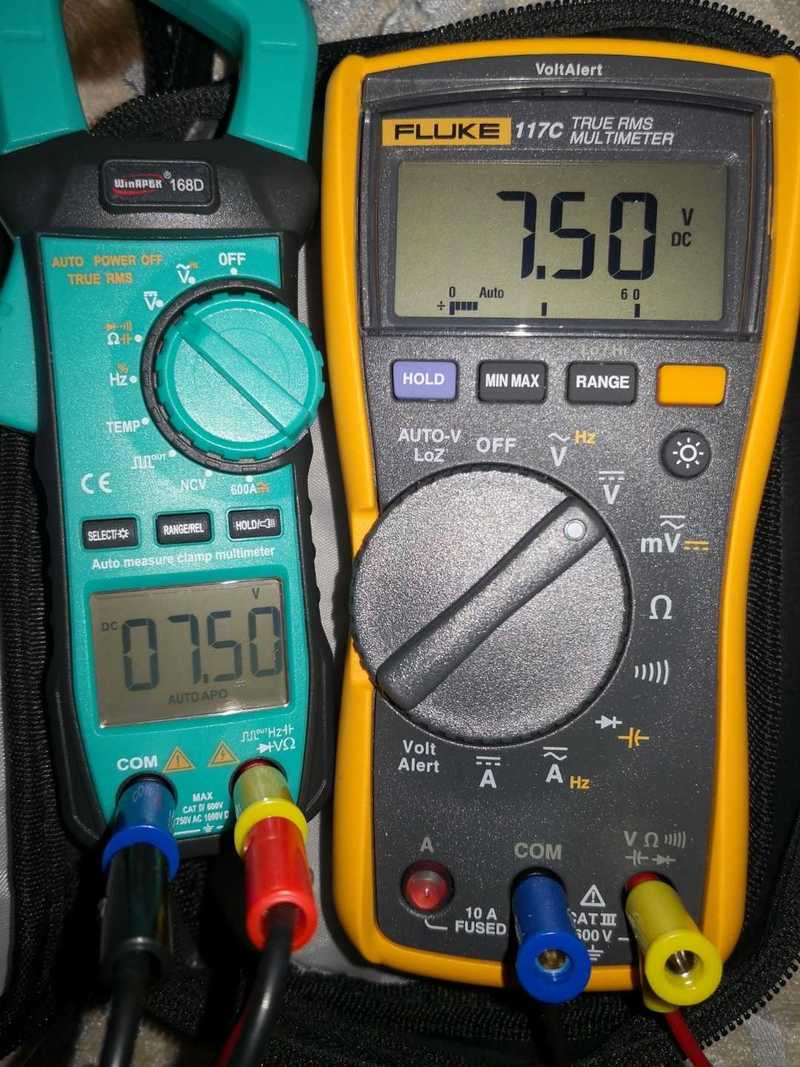

7.5V

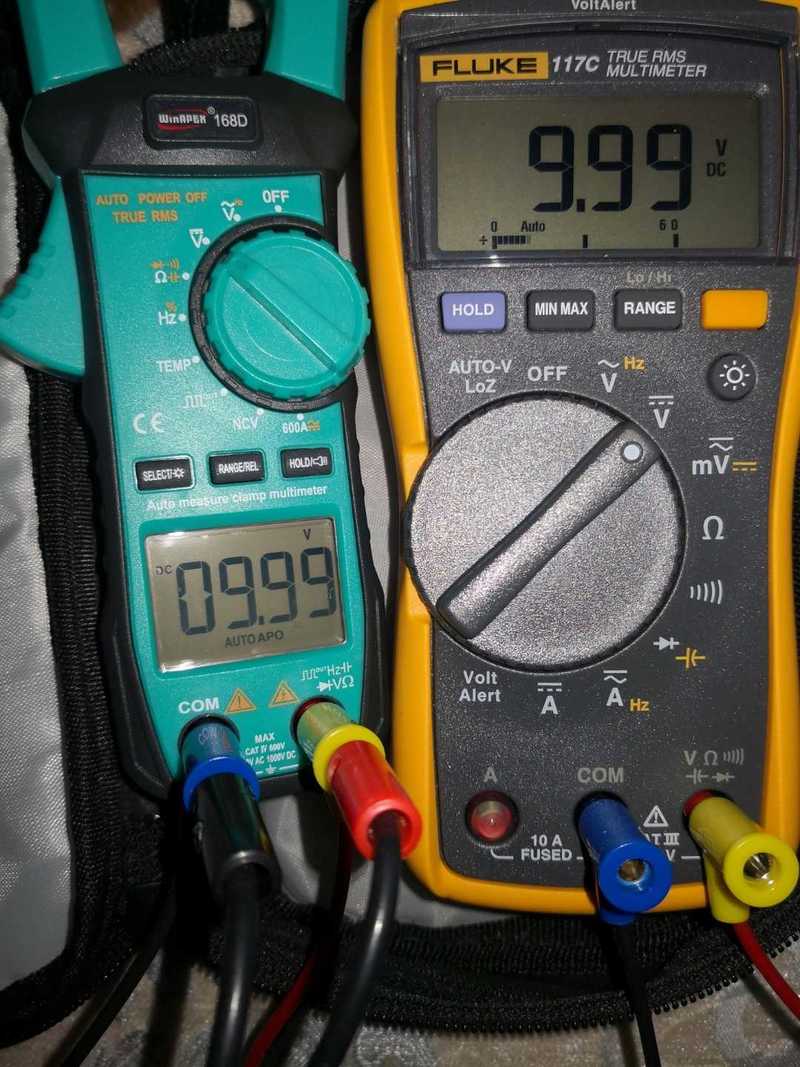

10V













收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（30）

13912217676 楼主     数字巨人 2022-1-14 23:57:34

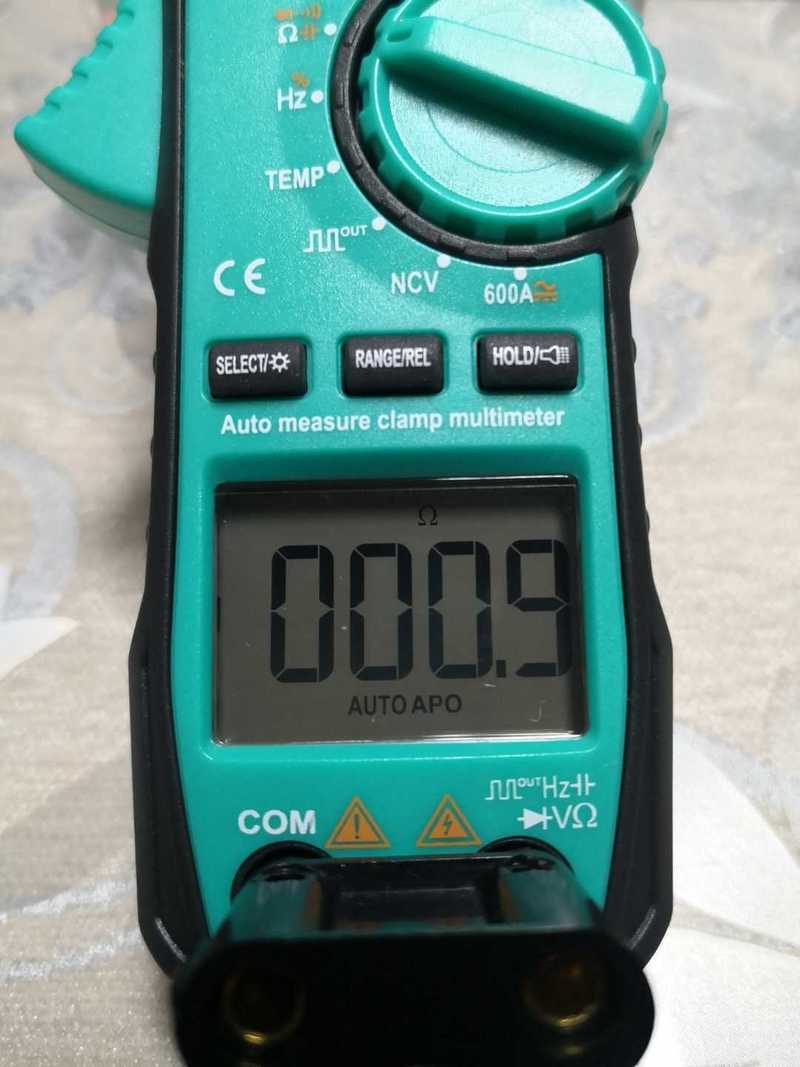

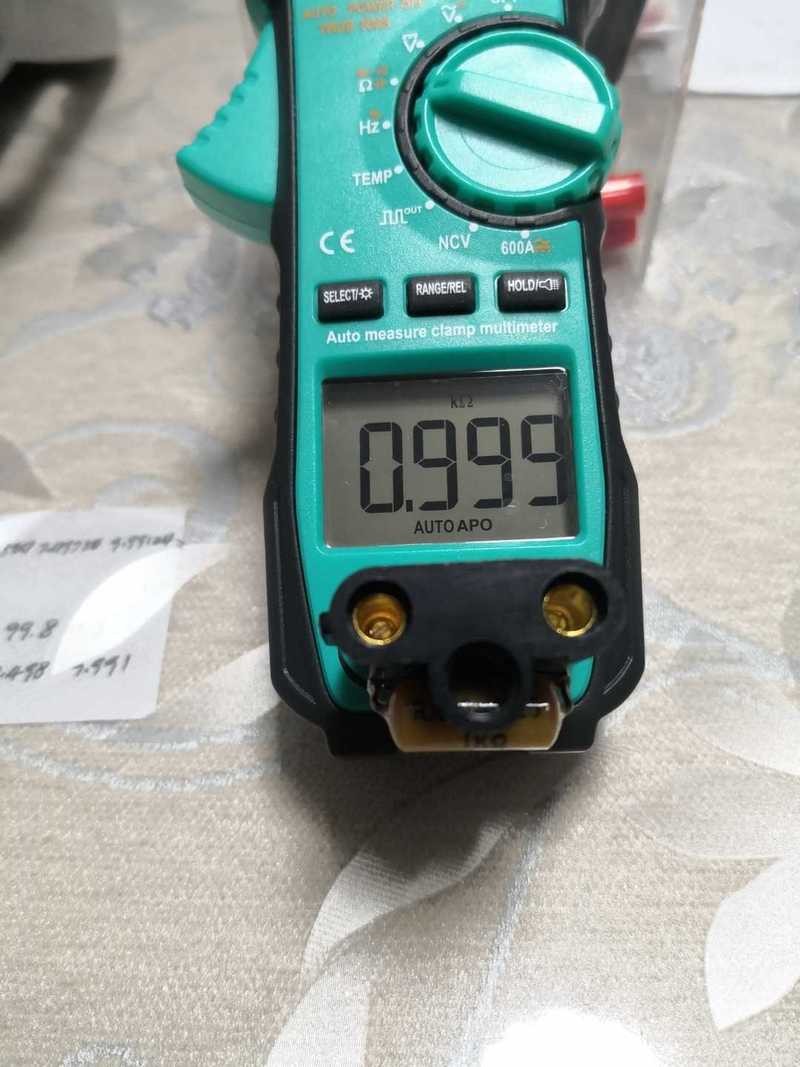

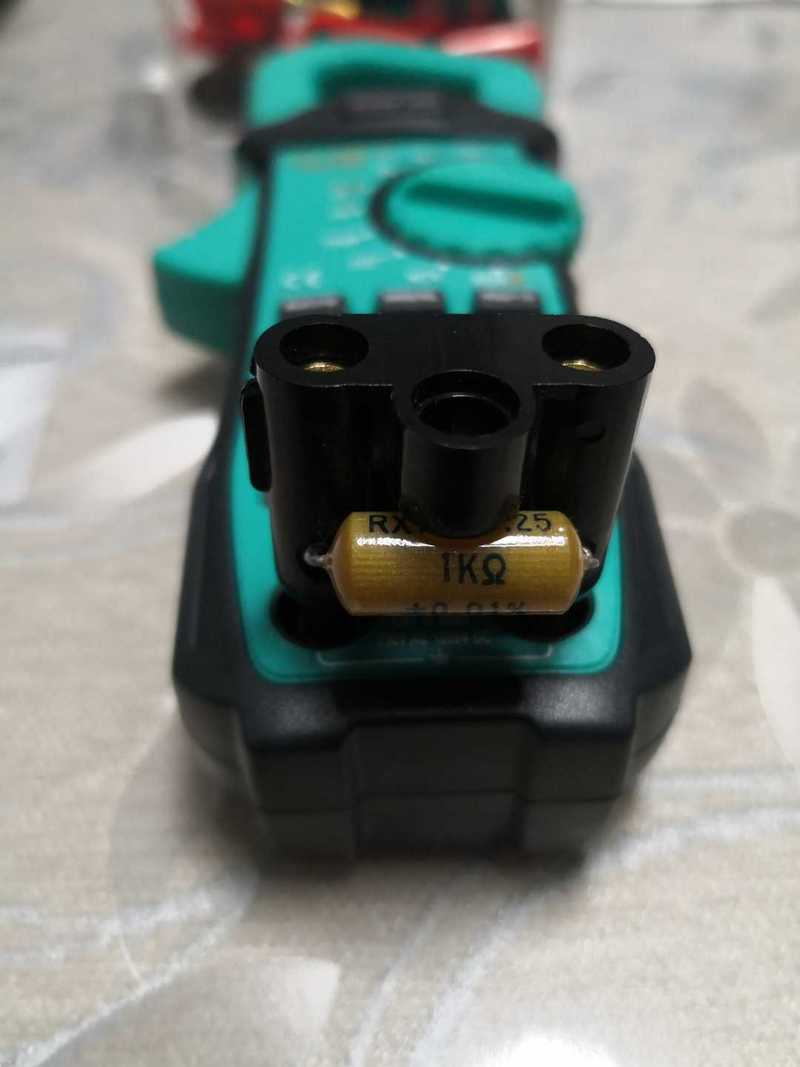

1Ω、1kΩ精密电阻
2022-1-14 23:57:34 回复
13912217676 楼主     数字巨人 2022-1-15 00:00:19

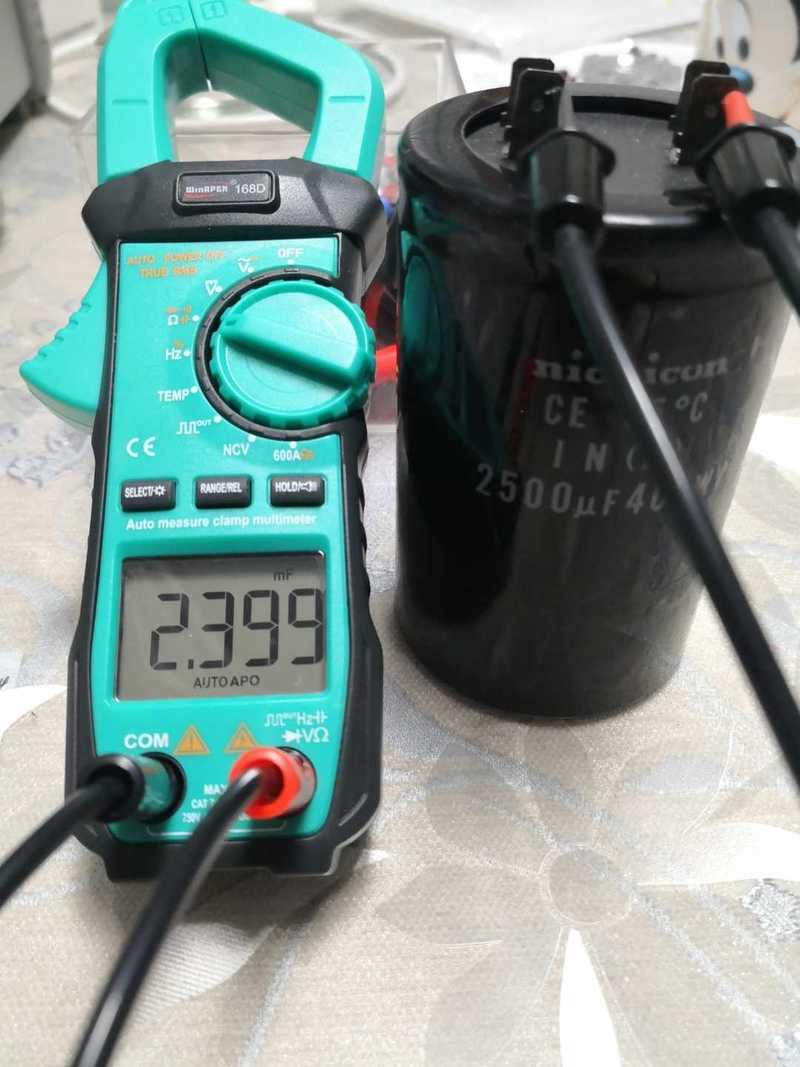

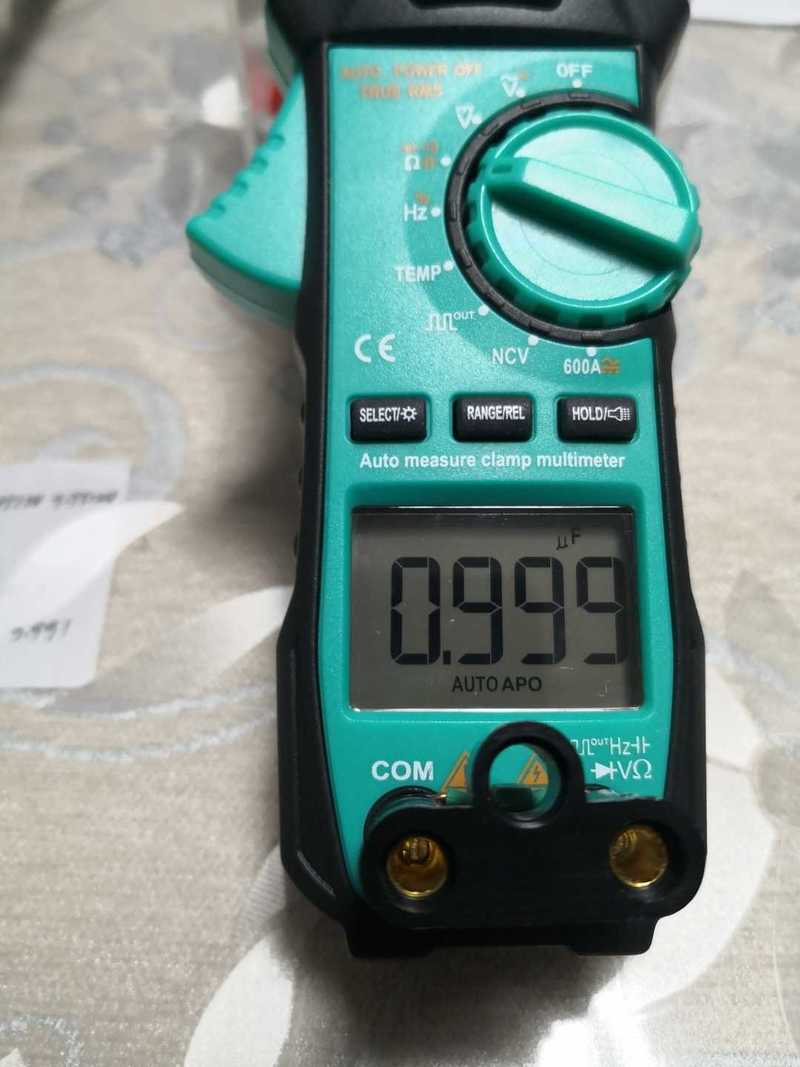

1uF标准电容/2.5mF你吃糠电解电容

2022-1-15 00:00:19 回复
13912217676 楼主     数字巨人 2022-1-15 00:05:30

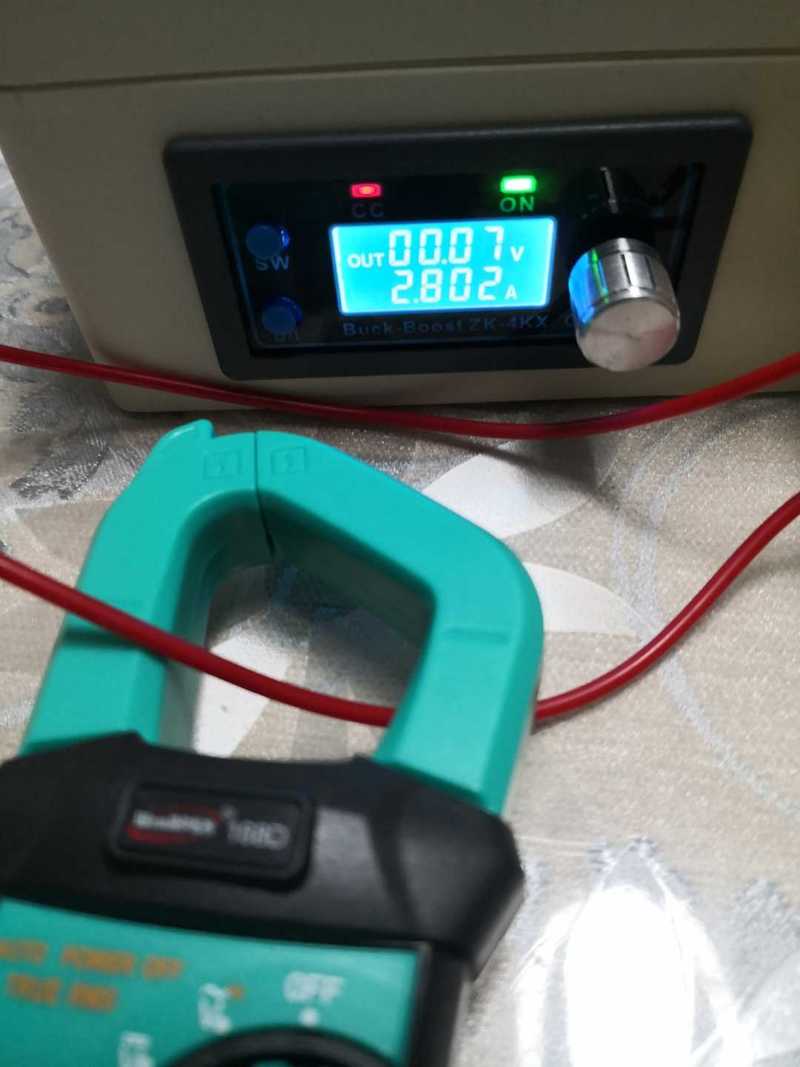

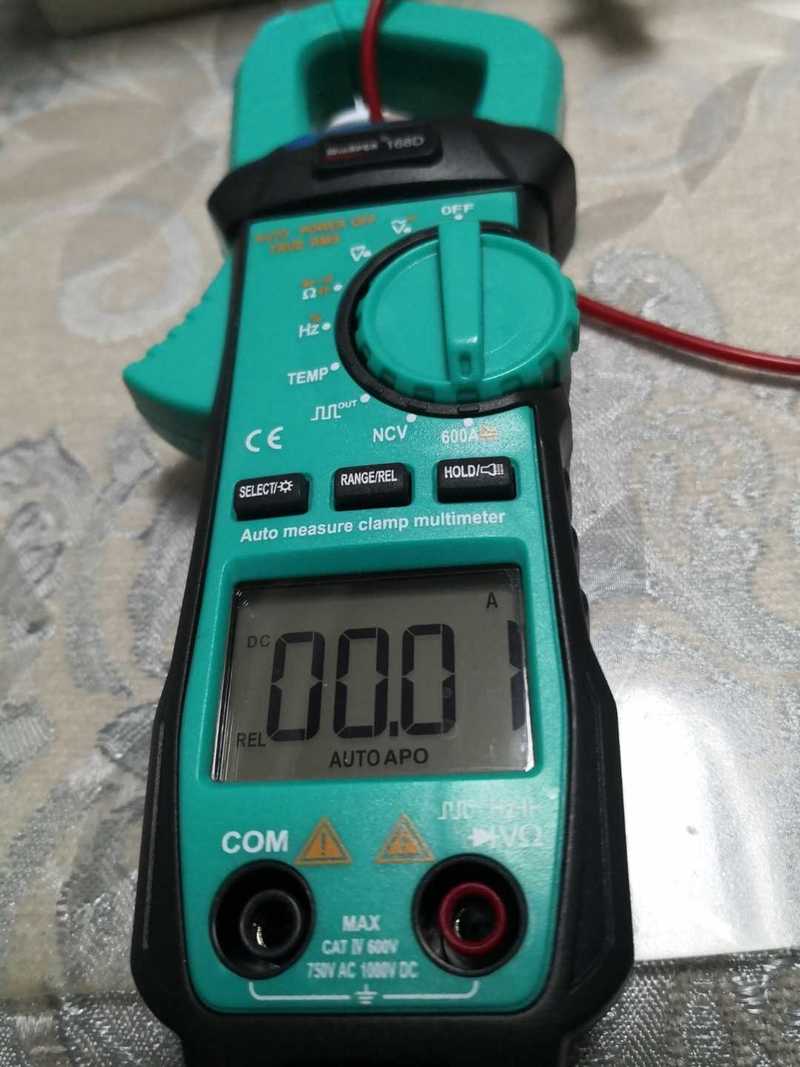

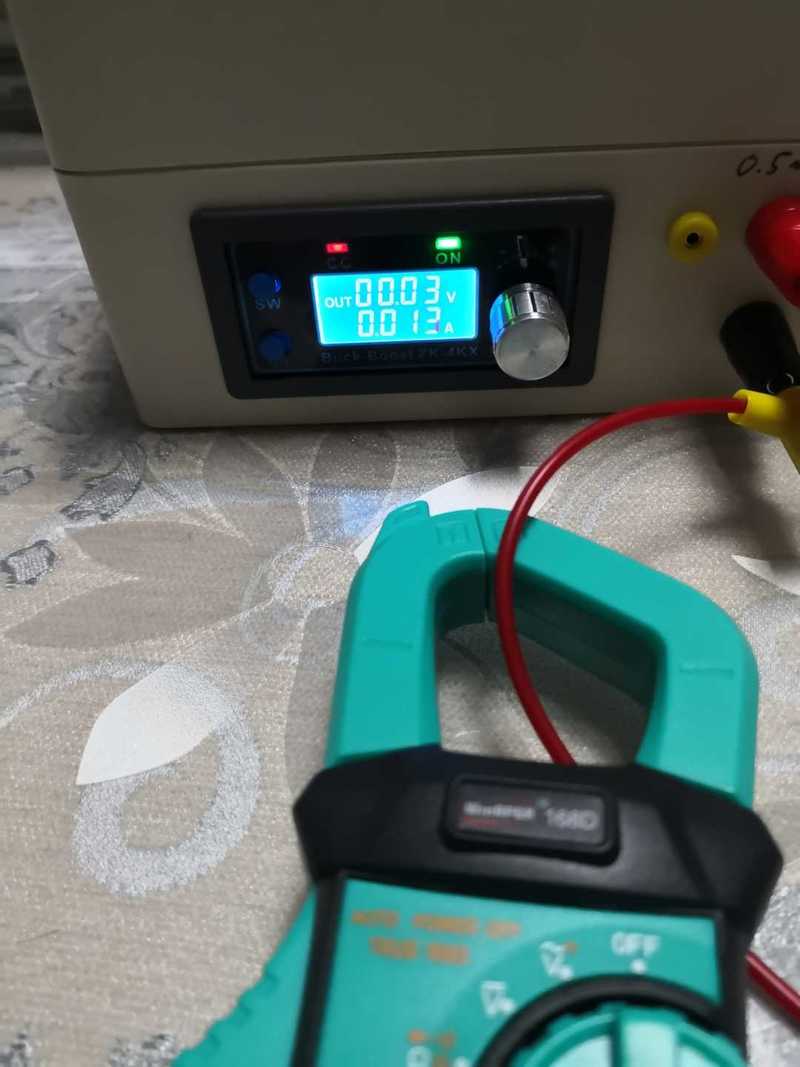

直流0.01A

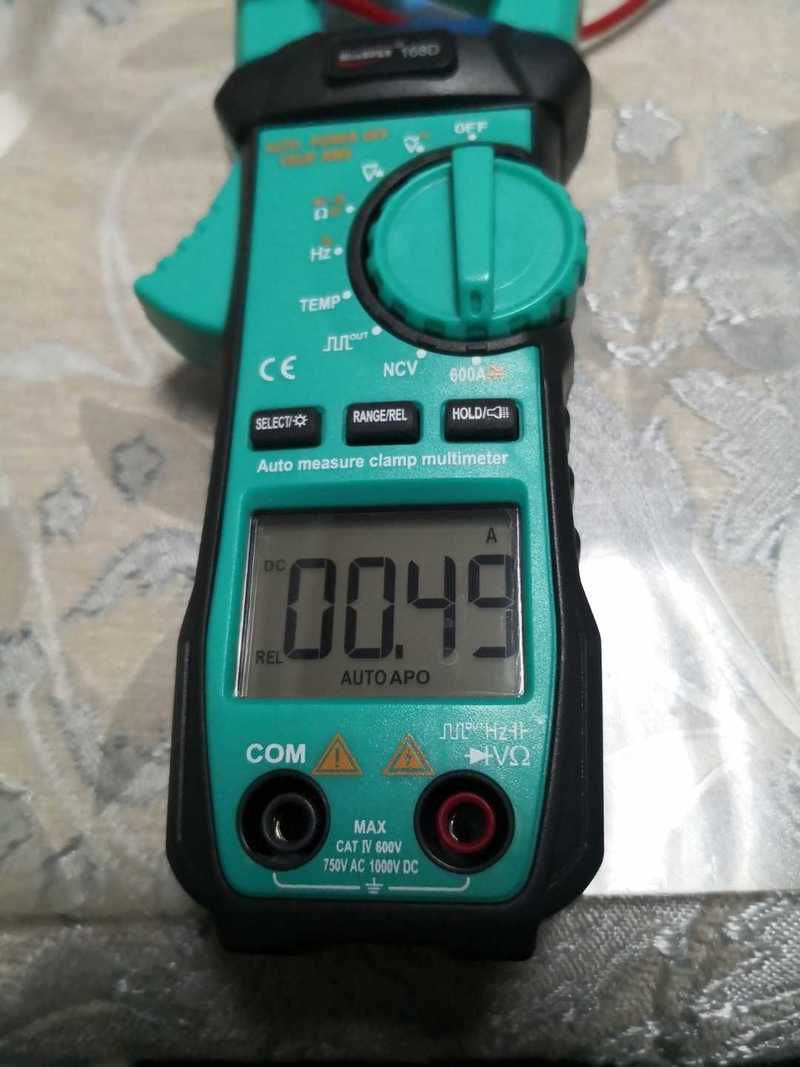

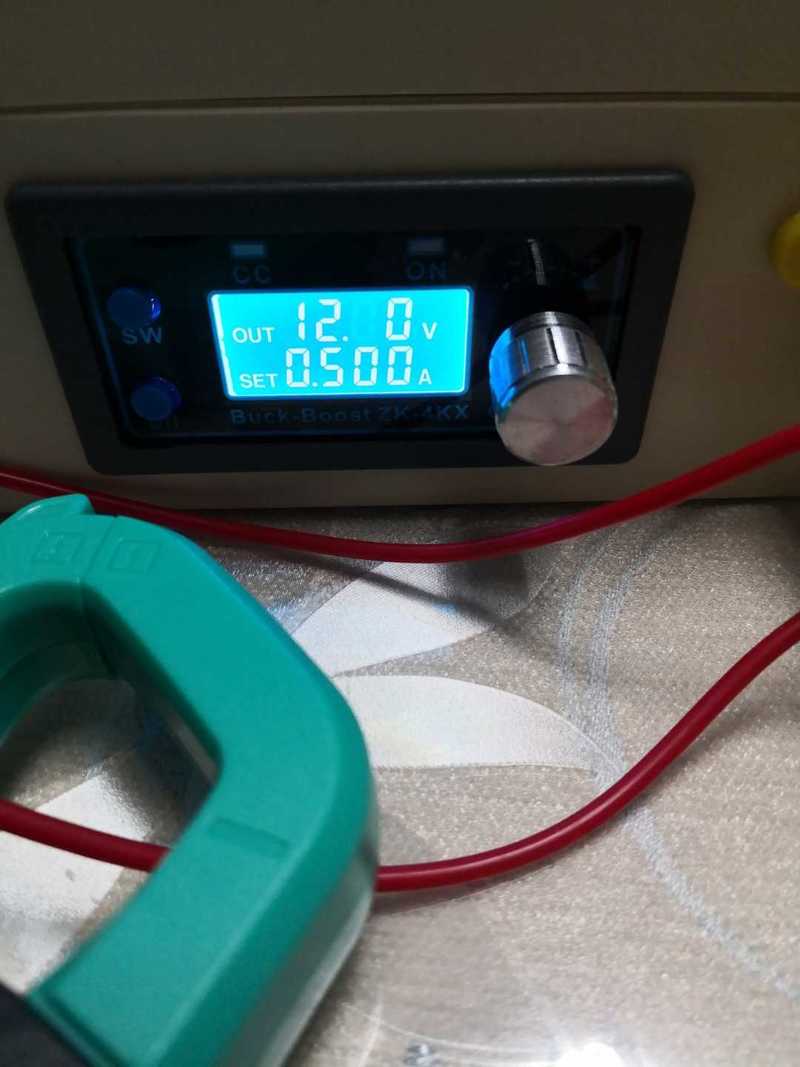

直流0.5A

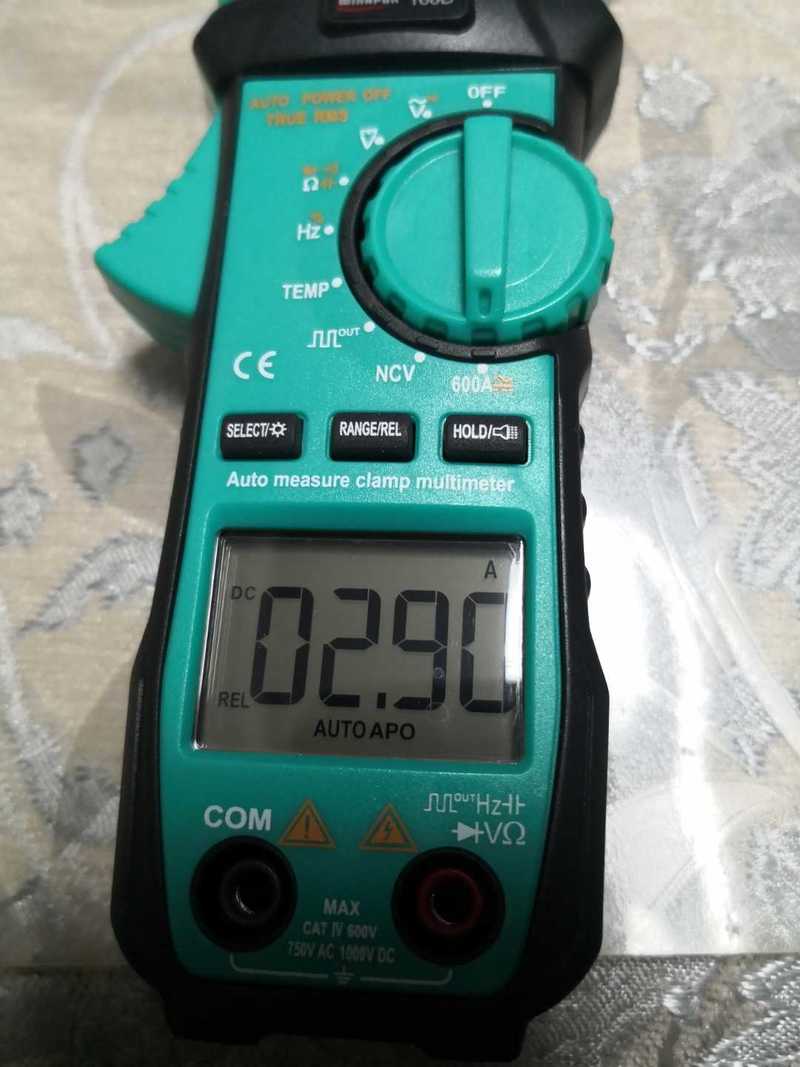

直流2.9A



2022-1-15 00:05:30 回复
勇闯沙滩 数字大神 2022-1-15 07:18:02
质量很不错，精准。
2022-1-15 07:18:02 回复
珠穆朗玛峰 数字奇才 2022-1-15 08:21:45
这小表的精度，还可以哈
2022-1-15 08:21:45 回复
佳维 数字精灵 2022-1-15 09:39:12
感谢分享
2022-1-15 09:39:12 回复
无极 数字梦想家 2022-1-15 11:08:35
真不错啊
2022-1-15 11:08:35 回复
zhangwj98 数字精灵 2022-1-15 11:16:33
表不错，谢分享
2022-1-15 11:16:33 回复
hc061218 数字王者 2022-1-15 13:03:50
这个比众仪用料实在。还有外部基准。牛
2022-1-15 13:03:50 回复
mvwz24029819 数字精灵 2022-1-15 13:46:38
交直流，不错，谢谢分享
2022-1-15 13:46:38 回复
atz123 数字王者 2022-1-15 20:36:39
直流钳表是什么原理呢？电磁感应？
2022-1-15 20:36:39 回复
wgh1027 数字大神 2022-1-15 21:19:51
交直流的好评
2022-1-15 21:19:51 回复
wgh1027 数字大神 2022-1-15 21:20:38
谢谢分享
2022-1-15 21:20:38 回复
13912217676 楼主     数字巨人 2022-1-15 21:56:00
atz123 发表于 2022-1-15 20:36
直流钳表是什么原理呢？电磁感应？

这种钳形表卡钳没有线圈和铁芯，而是内置霍尔传感器，既能采集交流信号又能采集直流信号，采集出来的信号通过排线送往主板分析放大
2022-1-15 21:56:00 回复
qizming 数字探长 2022-1-16 10:09:54
精度真不错
2022-1-16 10:09:54 回复
hc061218 数字王者 2022-1-16 11:35:54
13912217676 发表于 2022-1-15 21:56
这种钳形表卡钳没有线圈和铁芯，而是内置霍尔传感器，既能采集交流信号又能采集直流信号，采集出来的信号 ...

铁芯有的，没有线圈
2022-1-16 11:35:54 回复
13912217676 楼主     数字巨人 2022-1-16 13:17:53
hc061218 发表于 2022-1-16 11:35
铁芯有的，没有线圈

也有用的是导磁材料和霍尔
2022-1-16 13:17:53 回复
wgsd 数字大神 2022-1-16 13:22:34
精度不错，有直流电流挺好。
2022-1-16 13:22:34 回复
马蜂 数字梦想家 2022-1-16 19:09:52
带直流测量的钳表价格也好。。。
2022-1-16 19:09:52 回复
