OWON示波万用表居然可以测变频器？

发表于：2022-2-23 01:03:26 3947
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 6000字
型号或关键字: OWON HDS1021M-N

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

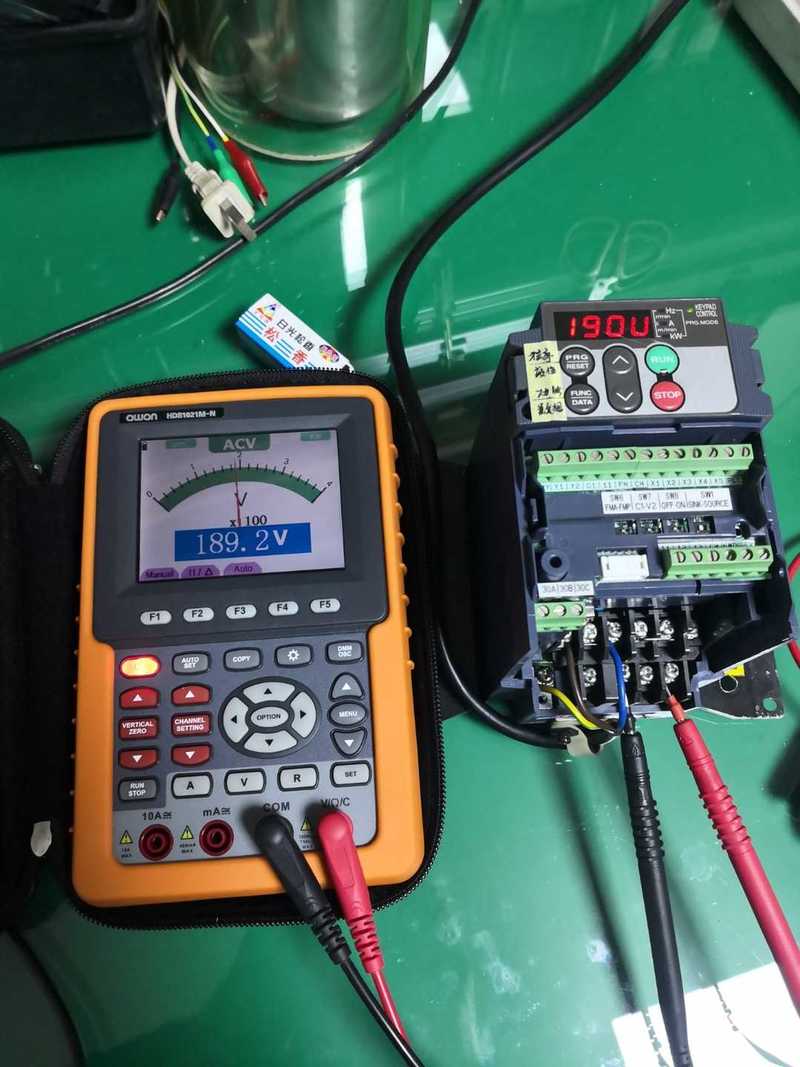

OWON示波万用表居然可以测变频器？
虽然手册上没有明确说明，但它可以测出来

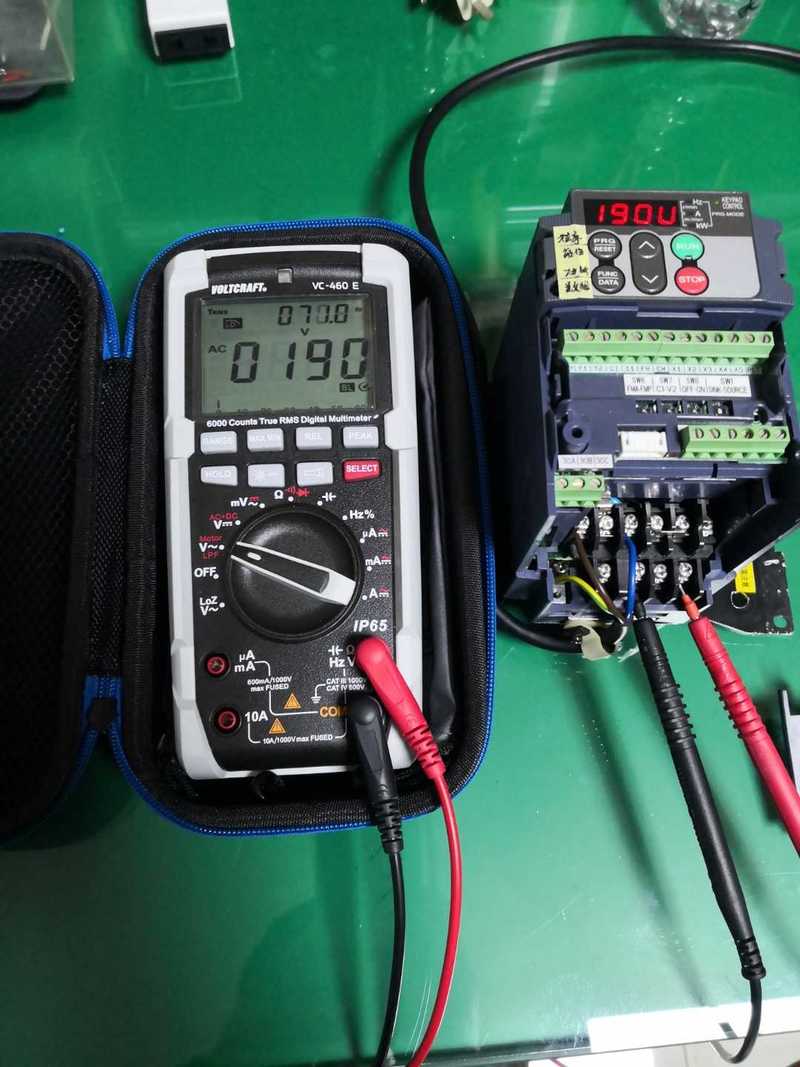

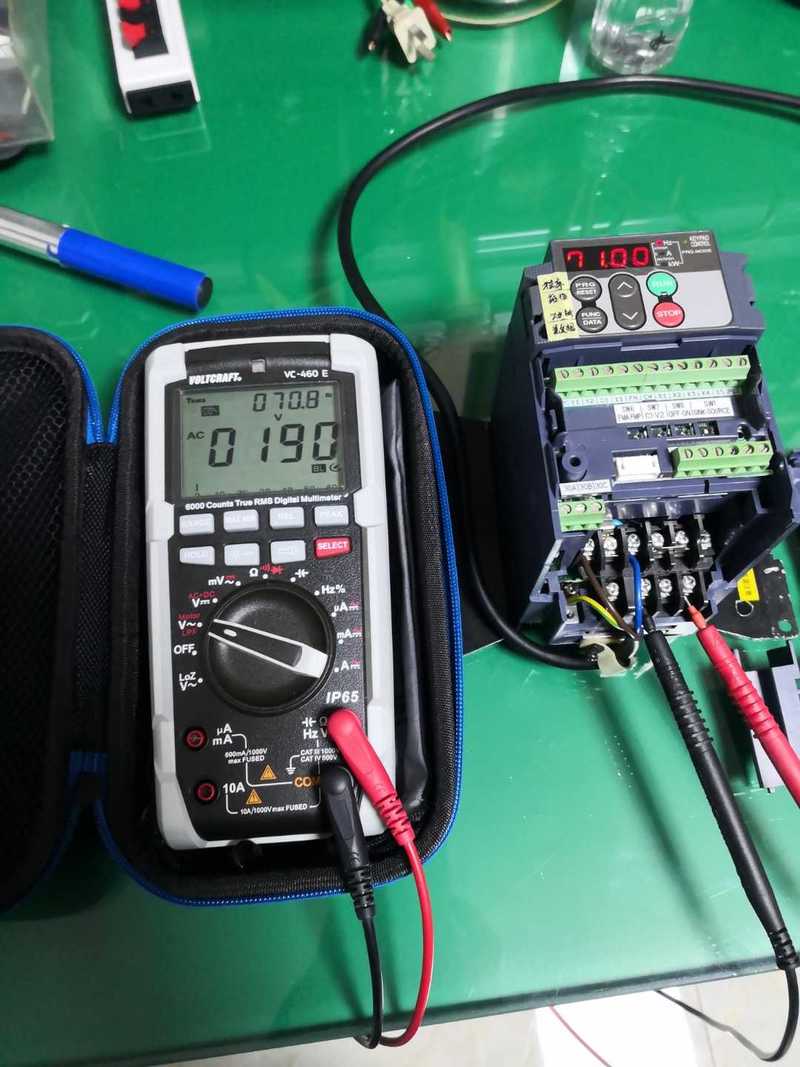

测量信号源：富士变频器，190V/71Hz

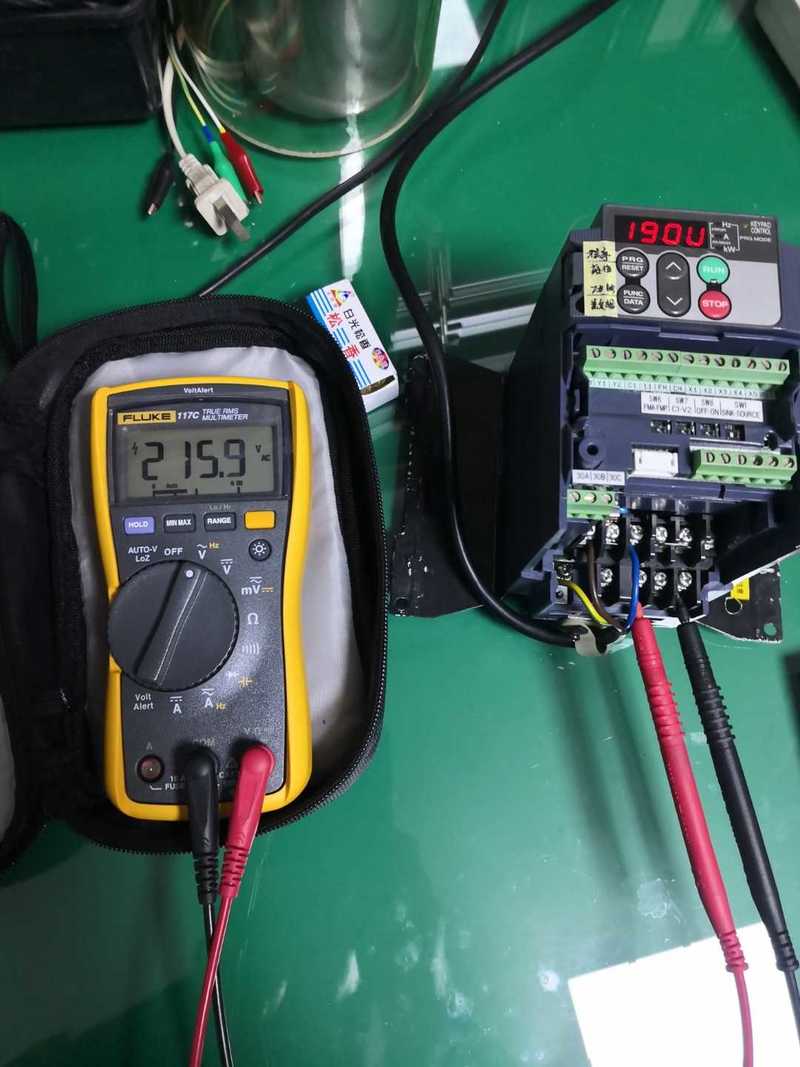

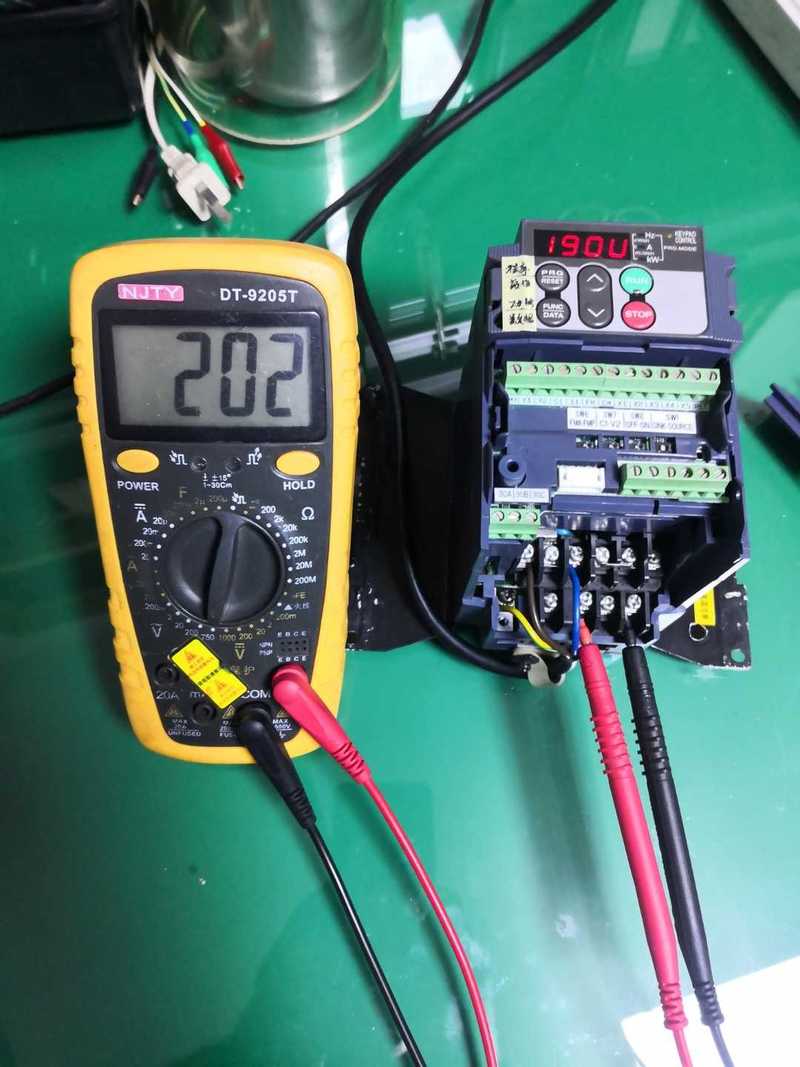

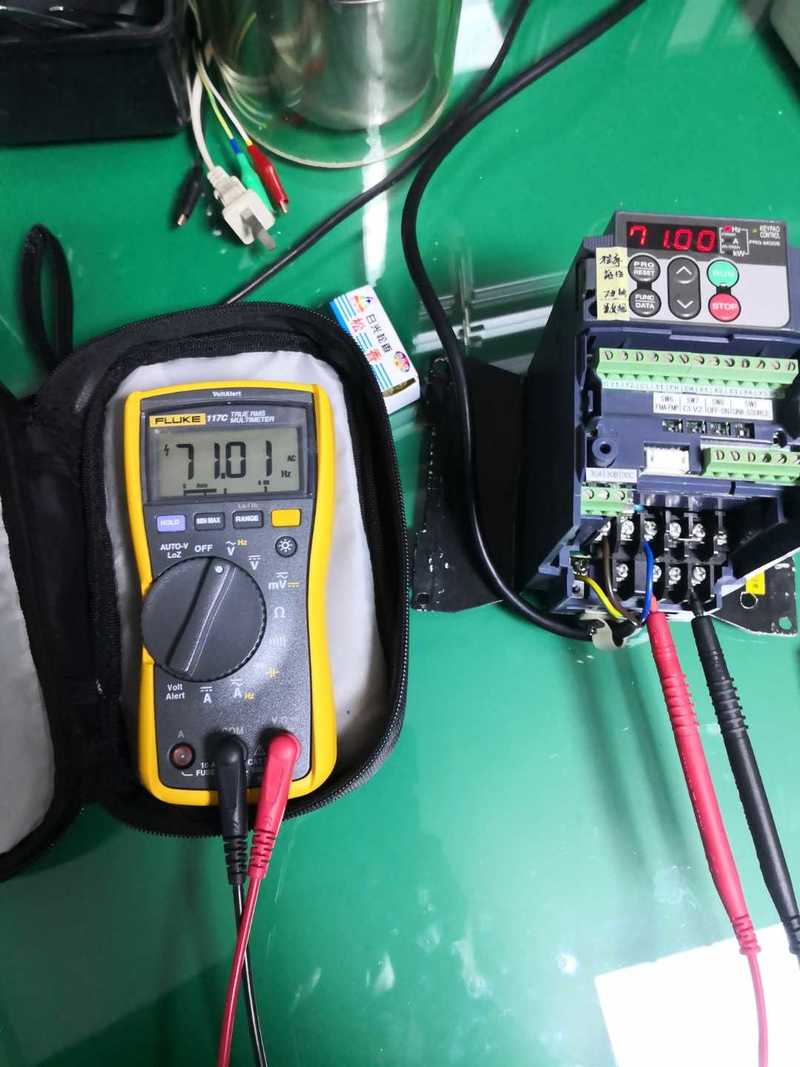

9205和117测不准电压，但数值不乱跳，117能准确测出频率

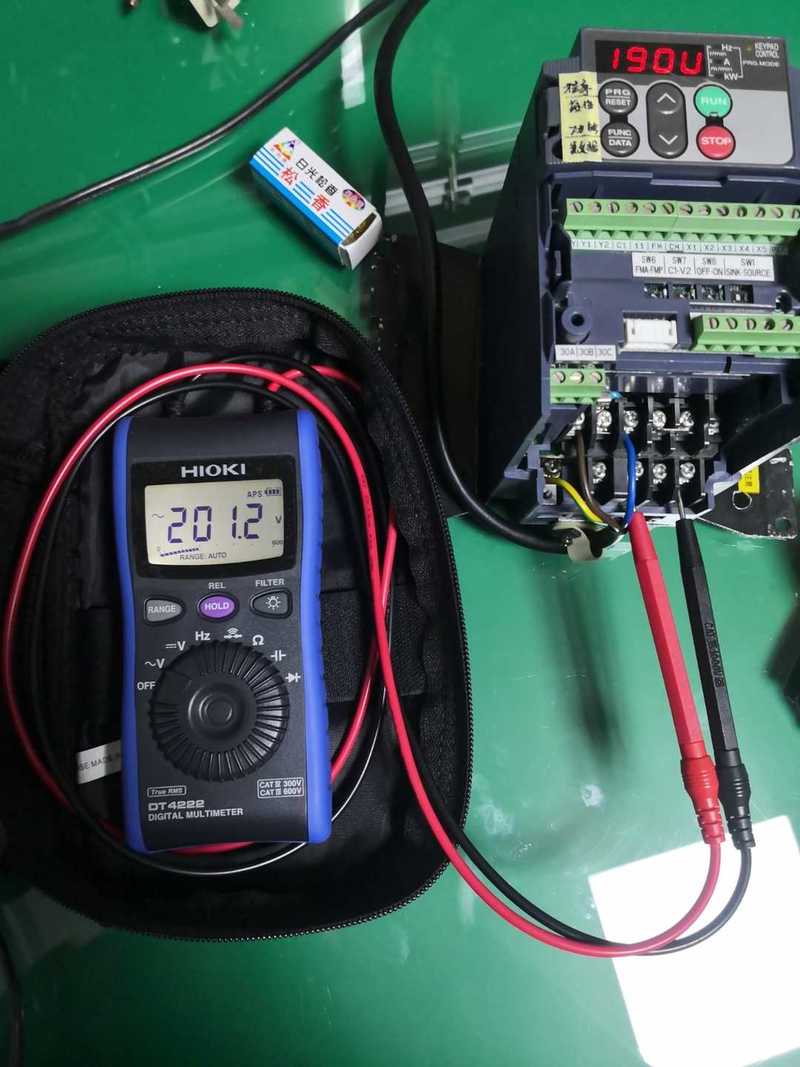

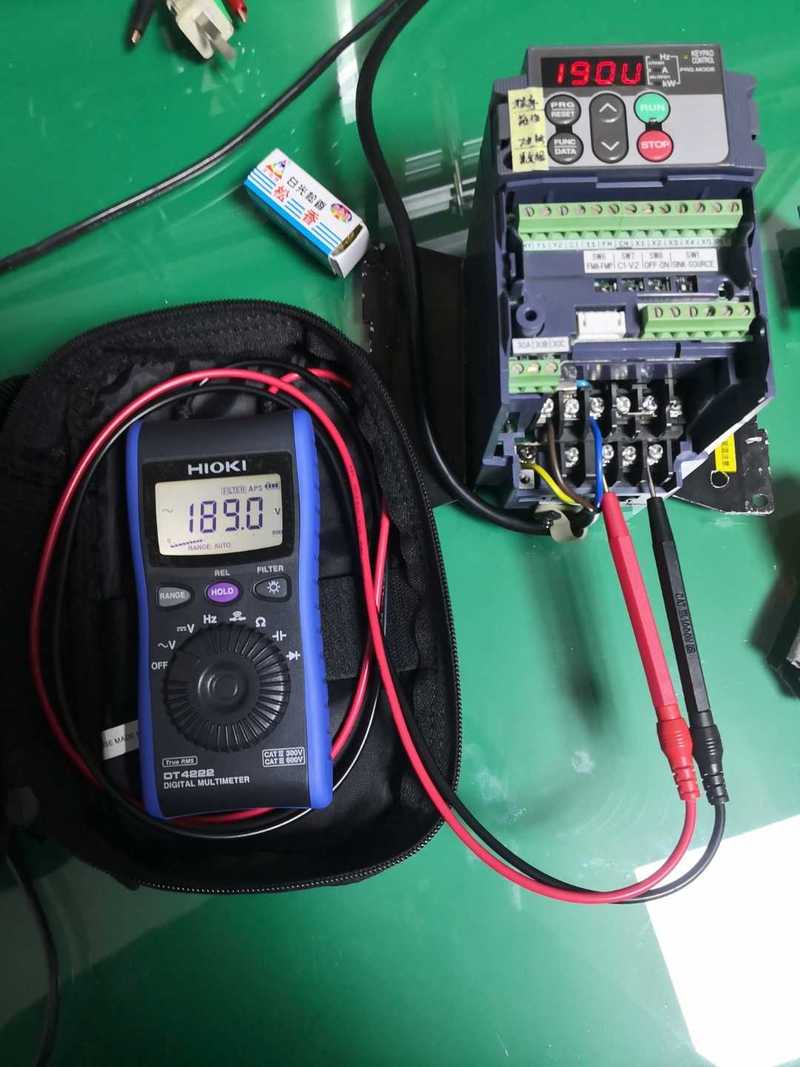

4222常规测量和打开低通滤波











收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

勇闯沙滩 数字大神J 2022-2-23 06:46:23
谢谢分享。
2022-2-23 06:46:23 回复
表述 数字精灵G 2022-2-23 07:53:33
117的功能太少了。
2022-2-23 07:53:33 回复
zhangwj98 数字精灵G 2022-2-23 09:56:07
谢谢分享。
2022-2-23 09:56:07 回复
散淡021 数字大神J 2022-2-23 10:03:51
谢谢分享

0660软件真有效值的基本也可测
2022-2-23 10:03:51 回复
mvwz24029819 数字精灵G 2022-2-23 10:27:01
谢谢分享
2022-2-23 10:27:01 回复
佳维 数字精灵G 2022-2-23 13:02:52
感谢分享
2022-2-23 13:02:52 回复
无极 数字梦想家E 2022-2-23 13:44:21
高速低分辨率adc不能测才怪吧
2022-2-23 13:44:21 回复
13912217676 楼主     数字巨人H 2022-2-23 13:53:47
散淡021 发表于 2022-2-23 10:03
谢谢分享

0660软件真有效值的基本也可测

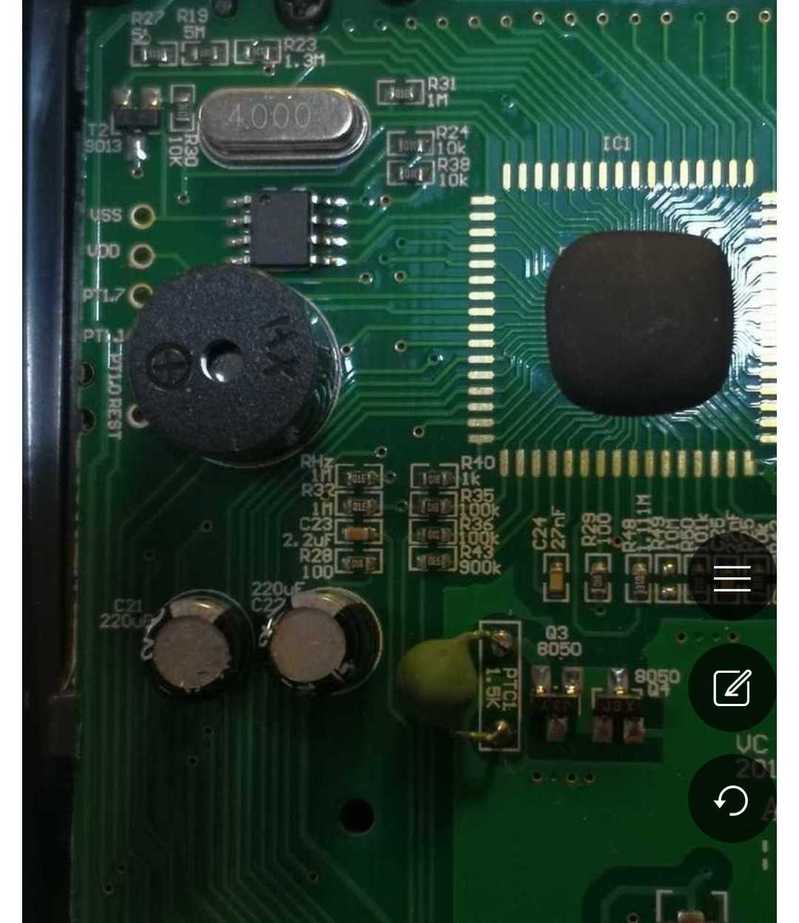

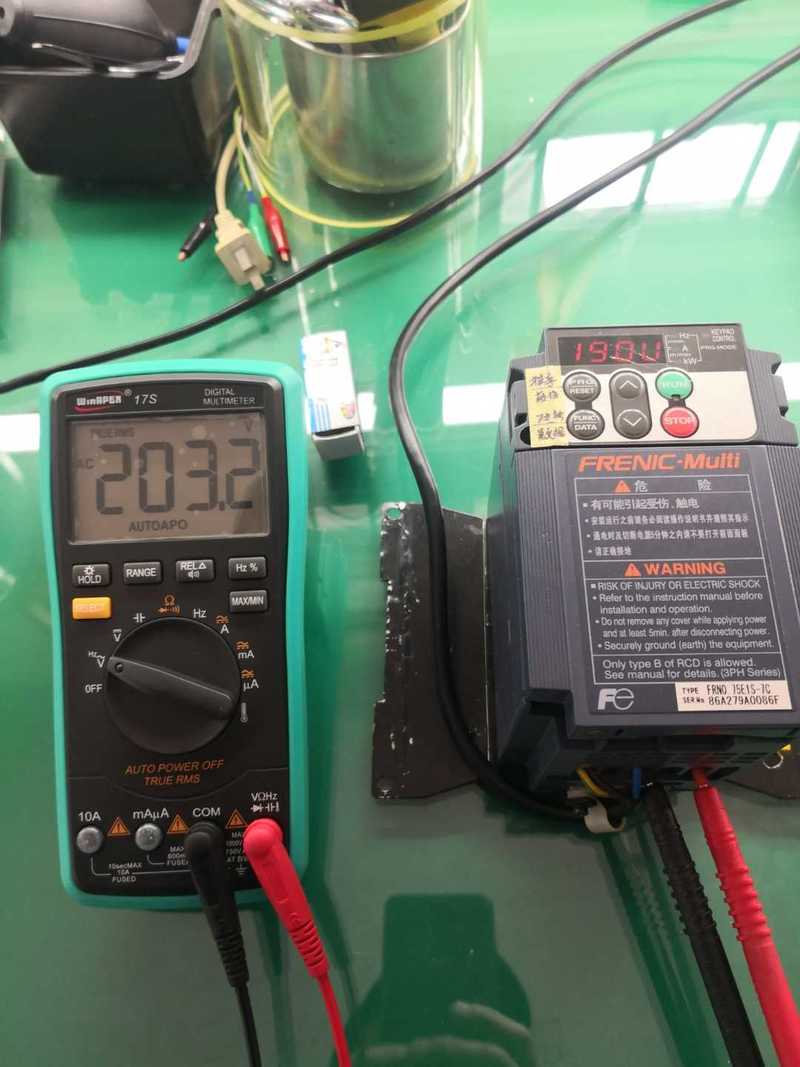

谢谢。我试过采用0660方案的汉研17S，测电压不准并且尾数闪跳，频率档跳的没法看



2022-2-23 13:53:47 回复
atz123 数字王者I 2022-2-23 19:59:06
谢谢分享。

这表我老早就看上了，喜欢
2022-2-23 19:59:06 回复
散淡021 数字大神J 2022-2-23 21:39:05
13912217676 发表于 2022-2-23 13:53
谢谢。我试过采用0660方案的汉研17S，测电压不准并且尾数闪跳，频率档跳的没法看

谢谢提供信息
2022-2-23 21:39:05 回复
wgh1027 数字大神J 2022-2-23 21:46:11
谢谢分享
2022-2-23 21:46:11 回复
fcccc 数字奇才B 2022-5-7 10:11:31
散淡021 发表于 2022-2-23 10:03
谢谢分享

0660软件真有效值的基本也可测

0660的1kHz可不是说能测1kHz以下的变频器输出,你虽然看到变频器71HZ但是载波频率高啊.
2022-5-7 10:11:31 回复
shoucun 数字斗士C 2022-5-14 17:26:34

谢谢分享。
2022-5-14 17:26:34 回复
