久别重逢的F187

发表于：2022-5-9 21:13:02 3035
万用表
主题类别: 评测（详细）
仪表品牌: 福禄克（Fluke）
显示方式: 四位半
型号或关键字: FLUKE187

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

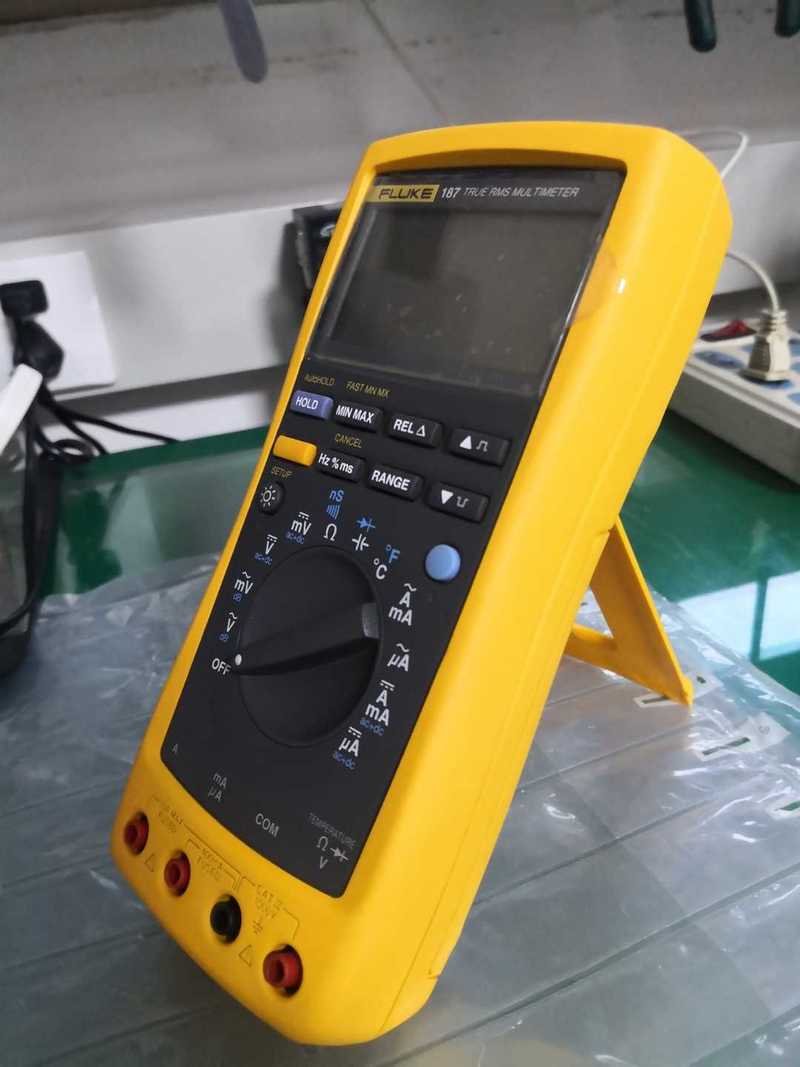

周末清理库房，意外找到存放多年的187。一直还以为是弄丢了，原来是在这里！
欣喜若狂带回家，做个简单的测试，结果精度还好，但也不能算完美。出厂精度当时没验证，因为那时候我还不玩表。再说了，电子产品因为元件的离散性，一直都没有校准过，也算不错的了。

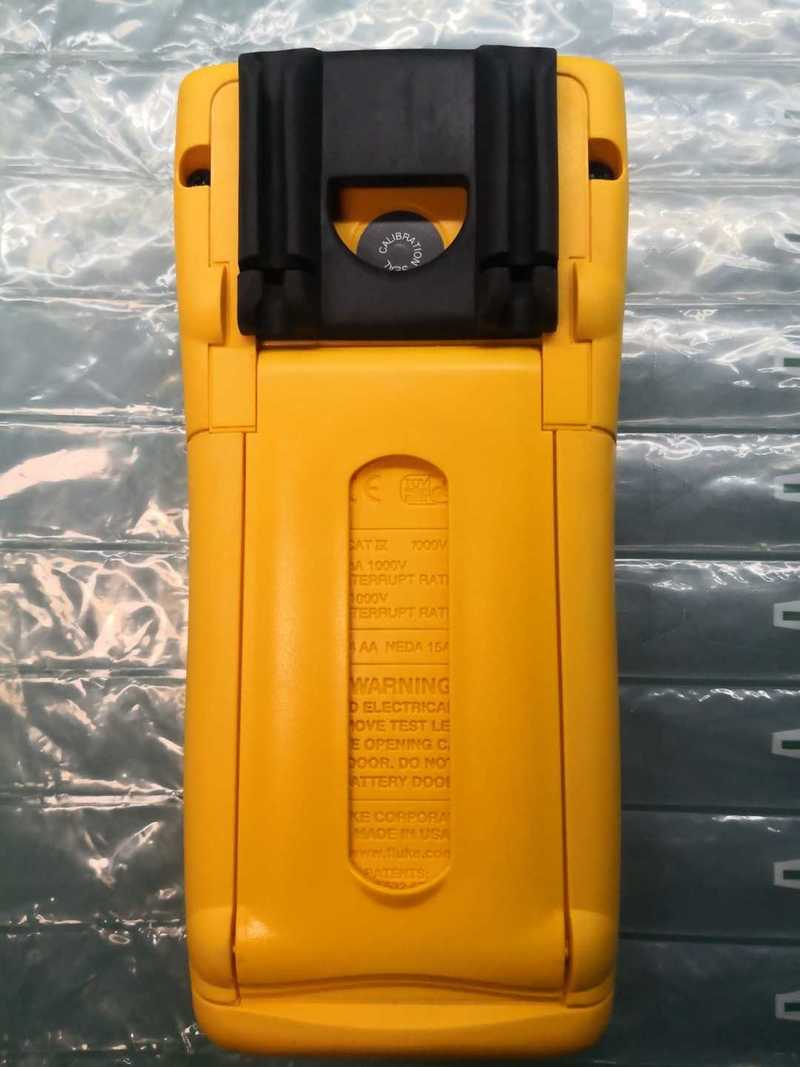

强迫症让我想去校准它，但我不想破坏原厂校准封贴。

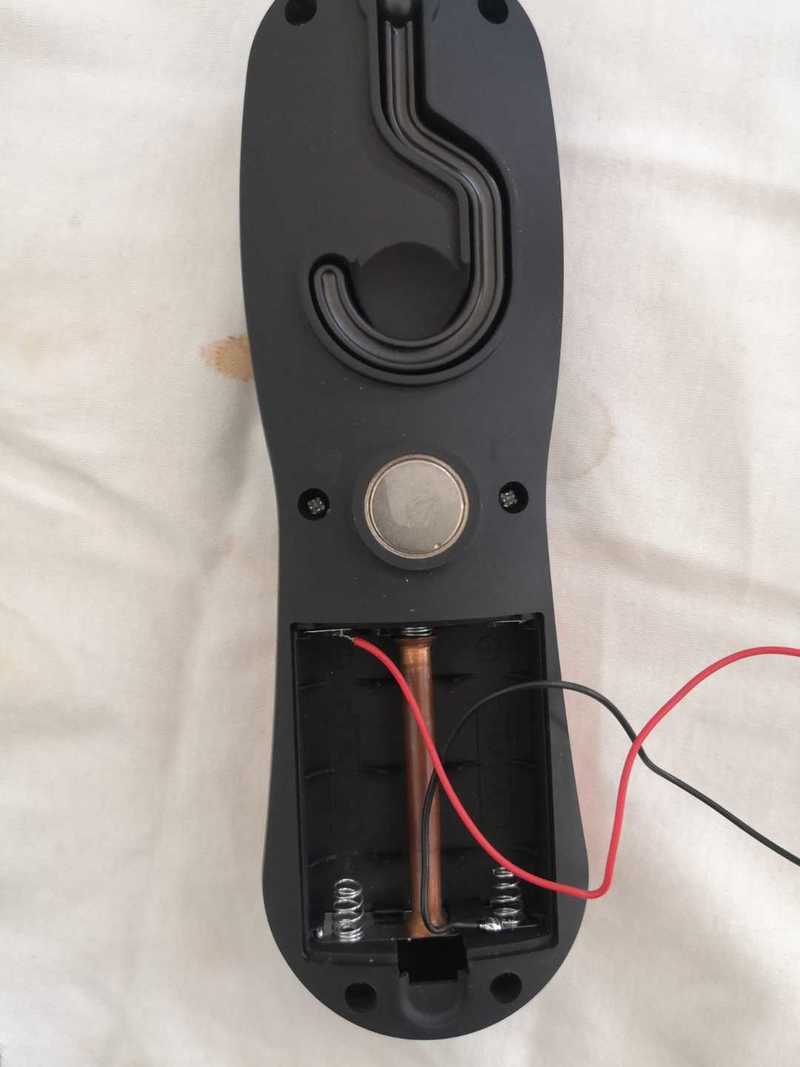

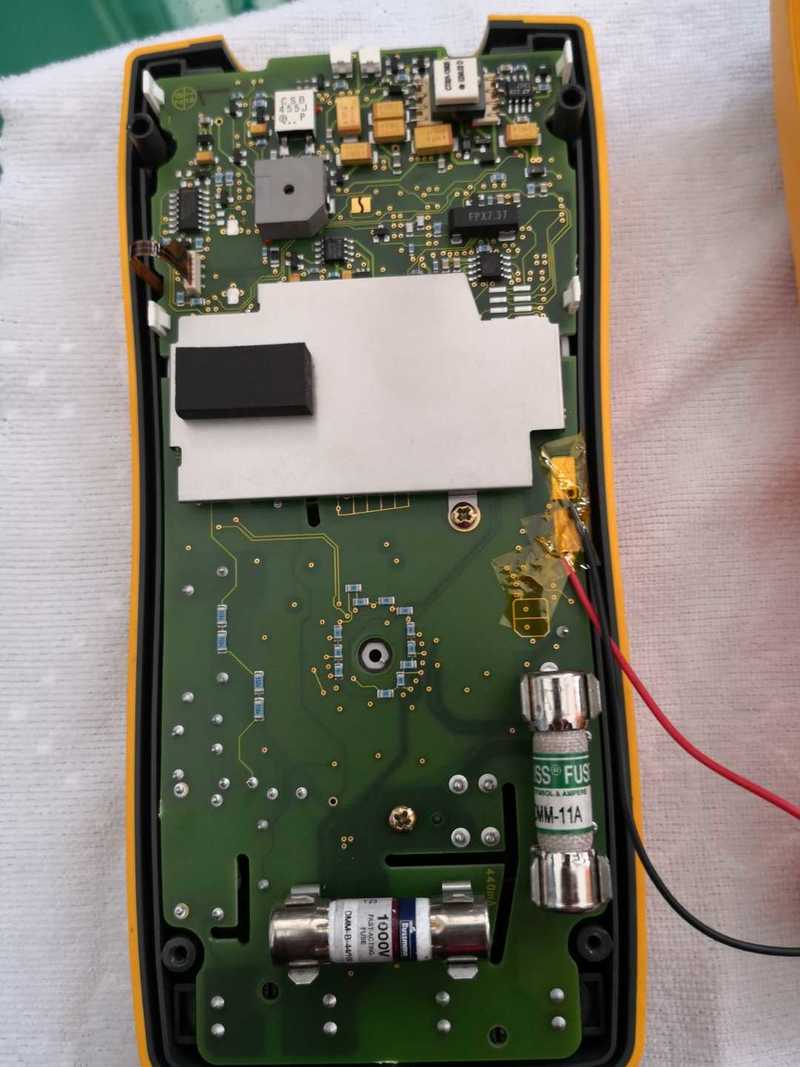

这难不到我的。我用个电池盒做了个外供6V电源，用金手指胶带粘在电路板上，这样移除电源不留痕迹。为什么我用电池供电而不用维修电源，我想电池的电源应该比较纯净无纹波吧？
我只校准了DCmV档，这次没有校准DCV，因为我没有DC500V的直流源

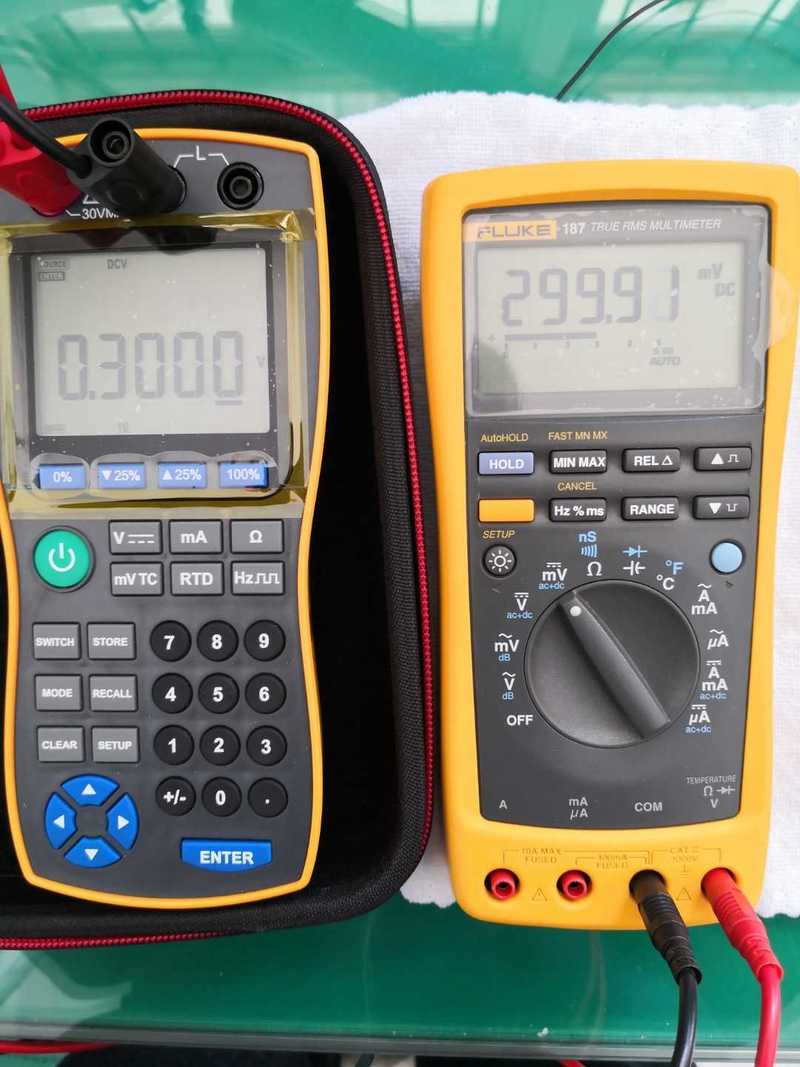

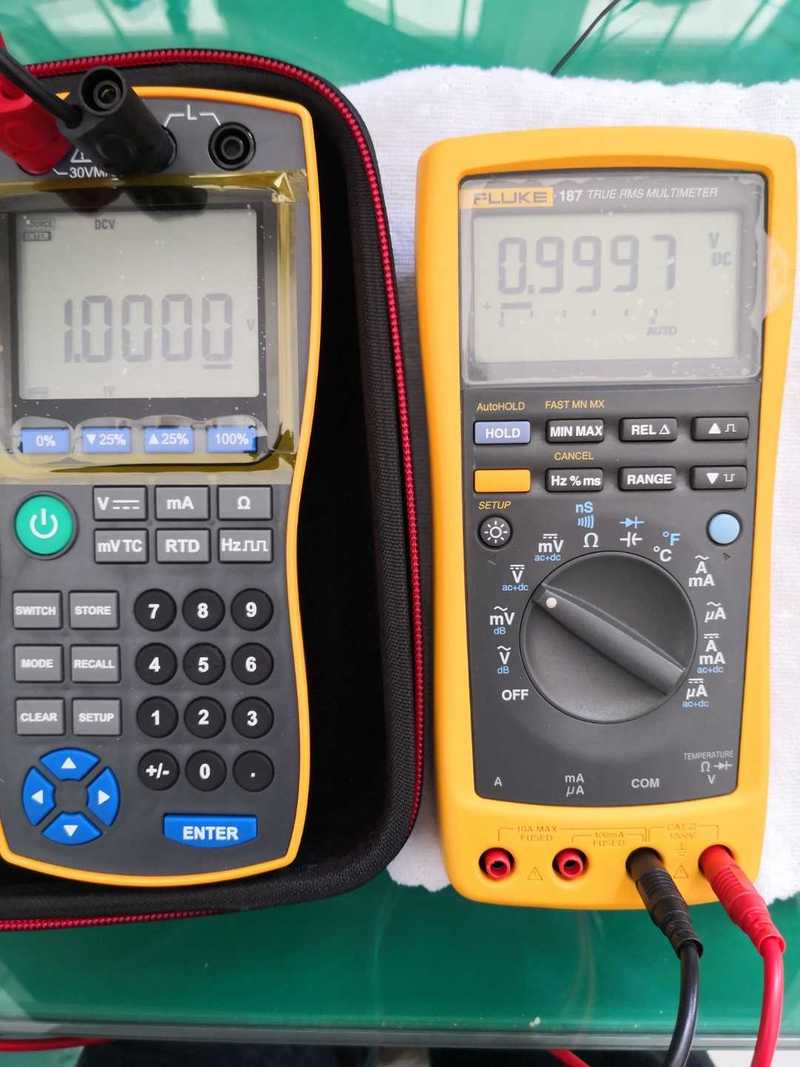

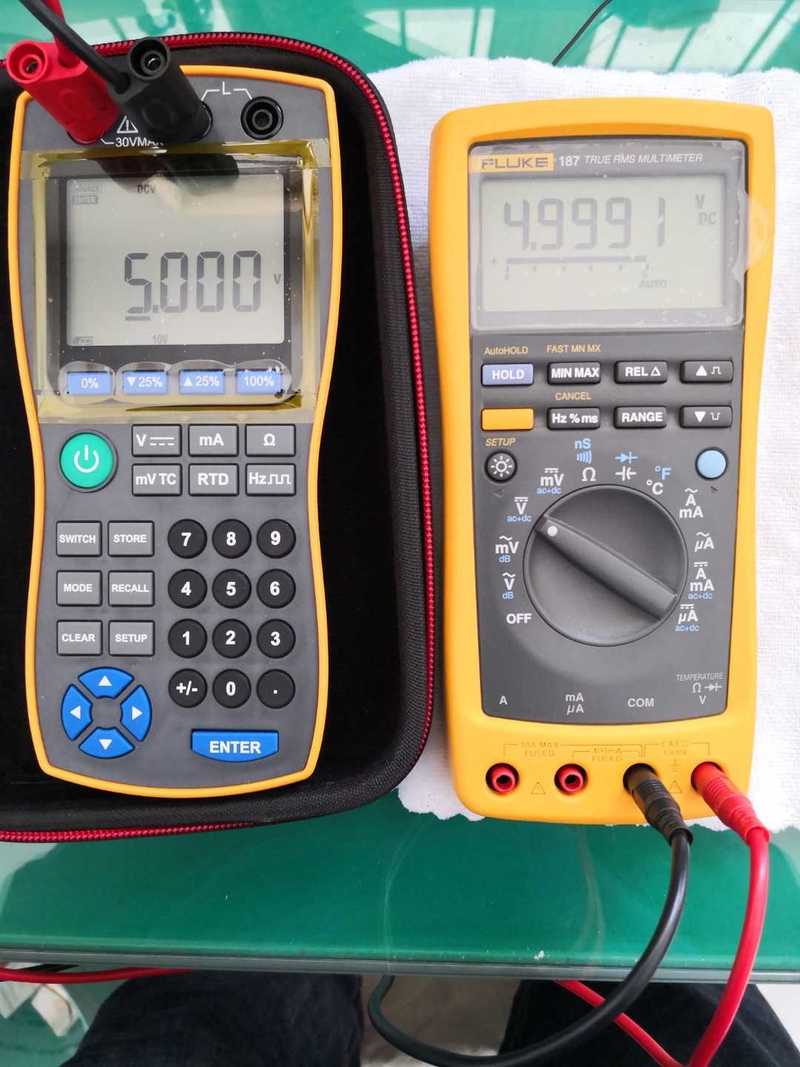

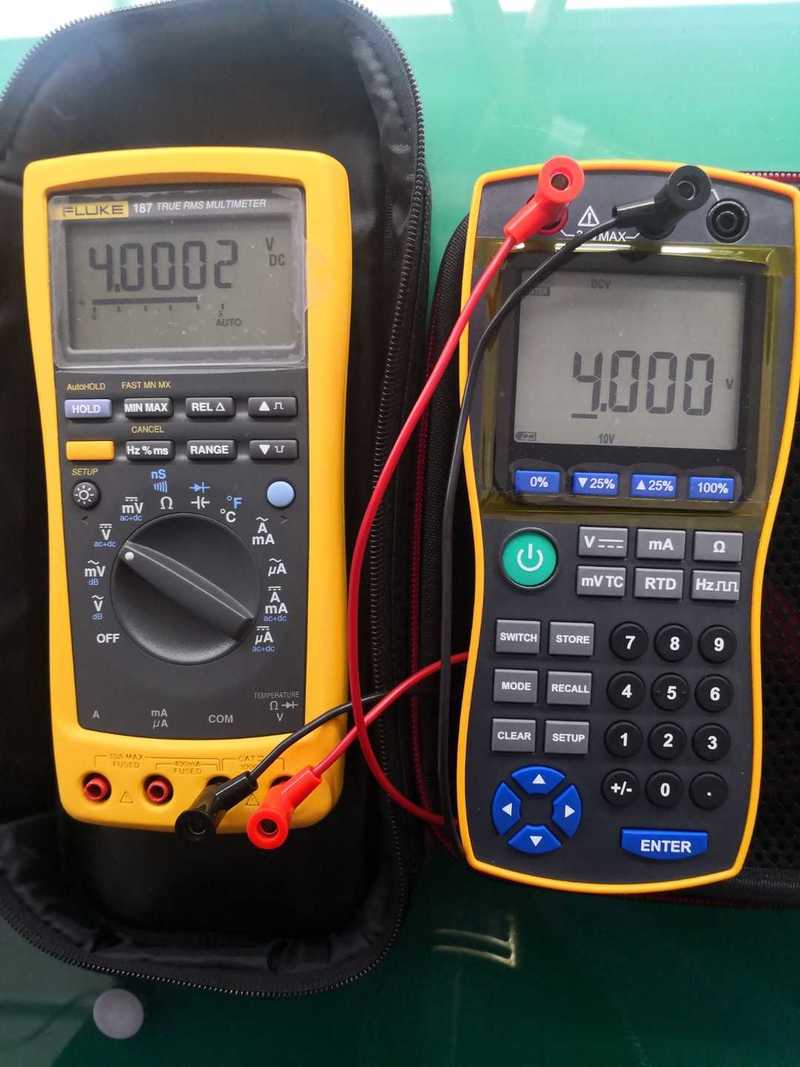

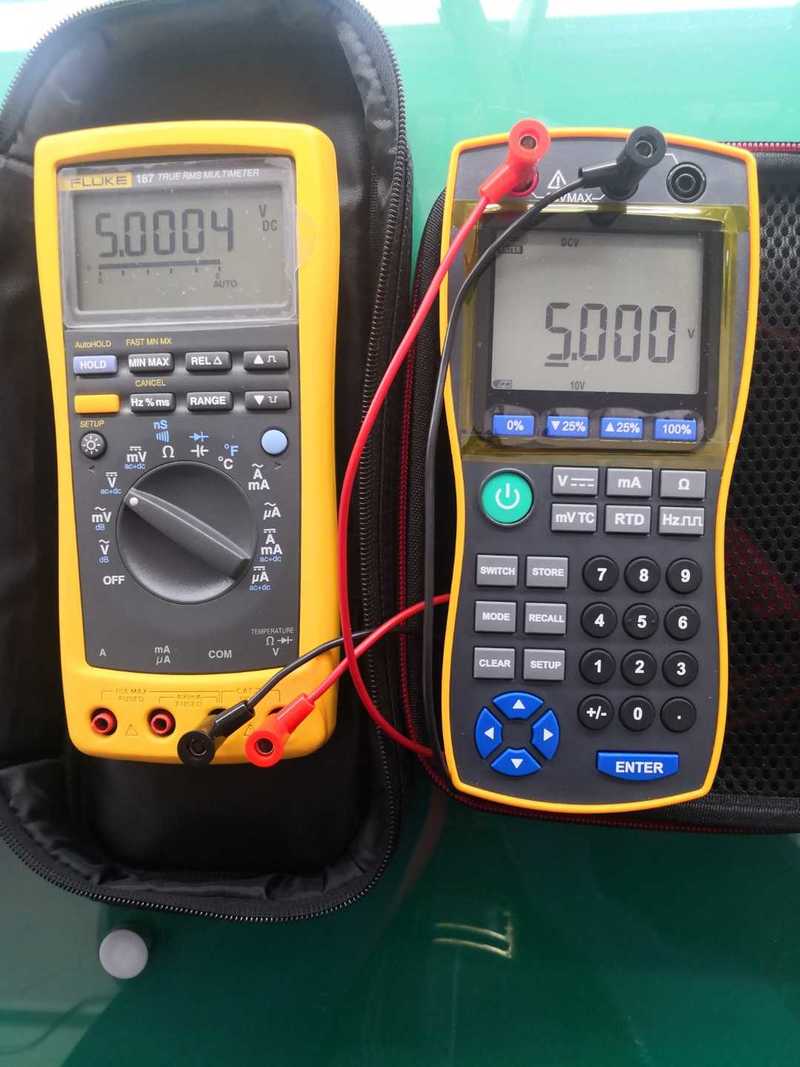

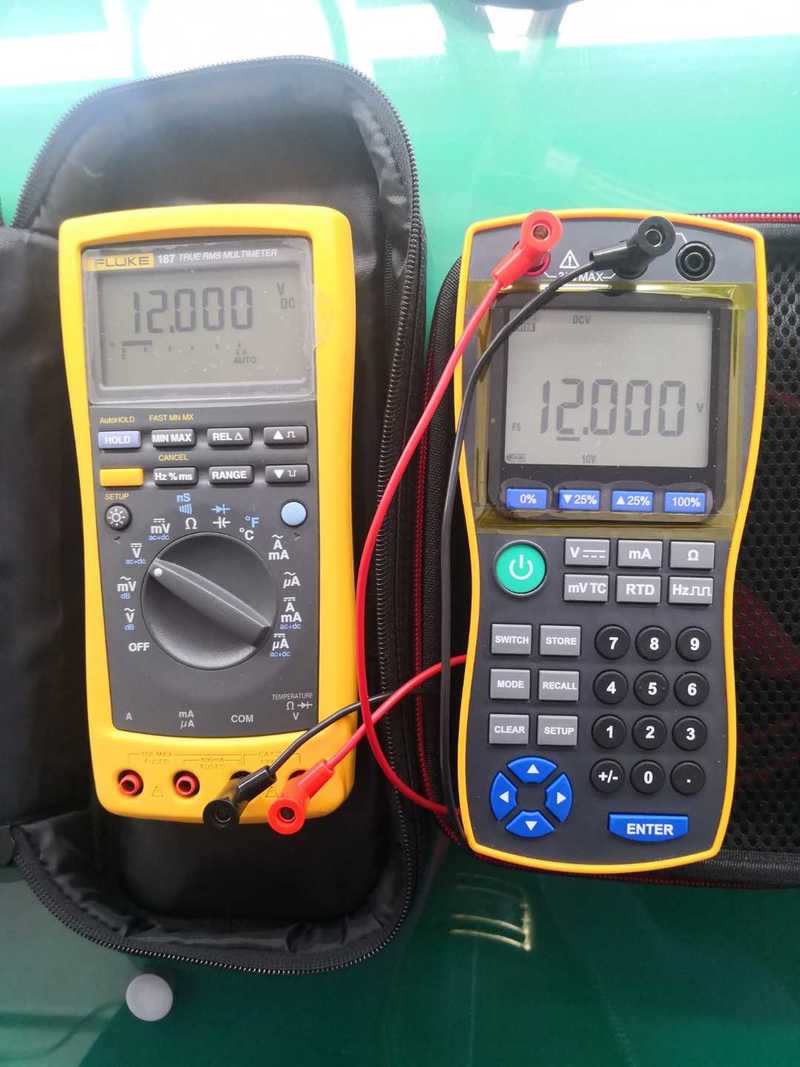

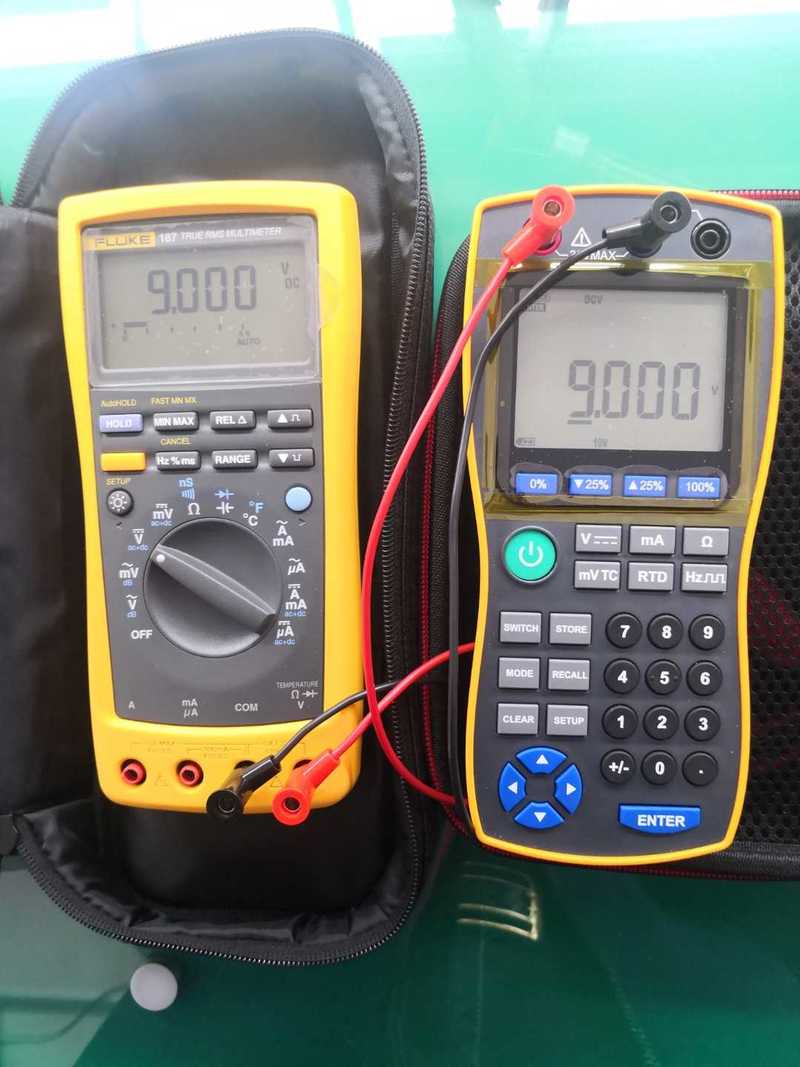

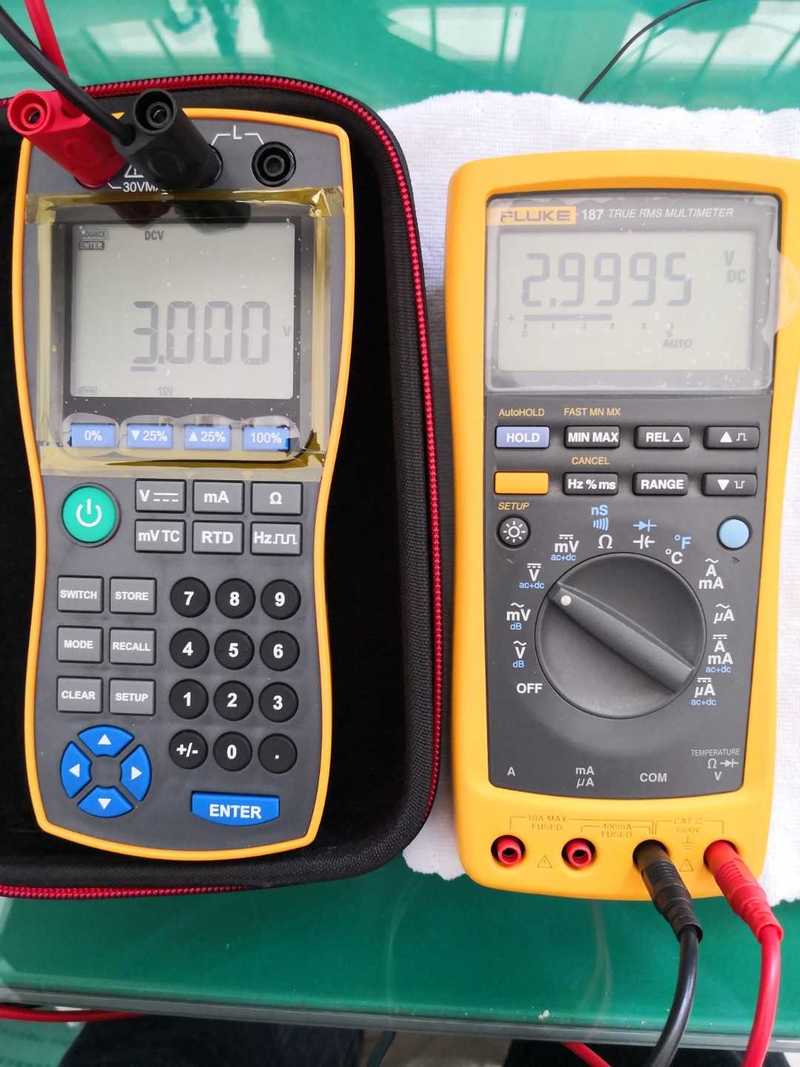

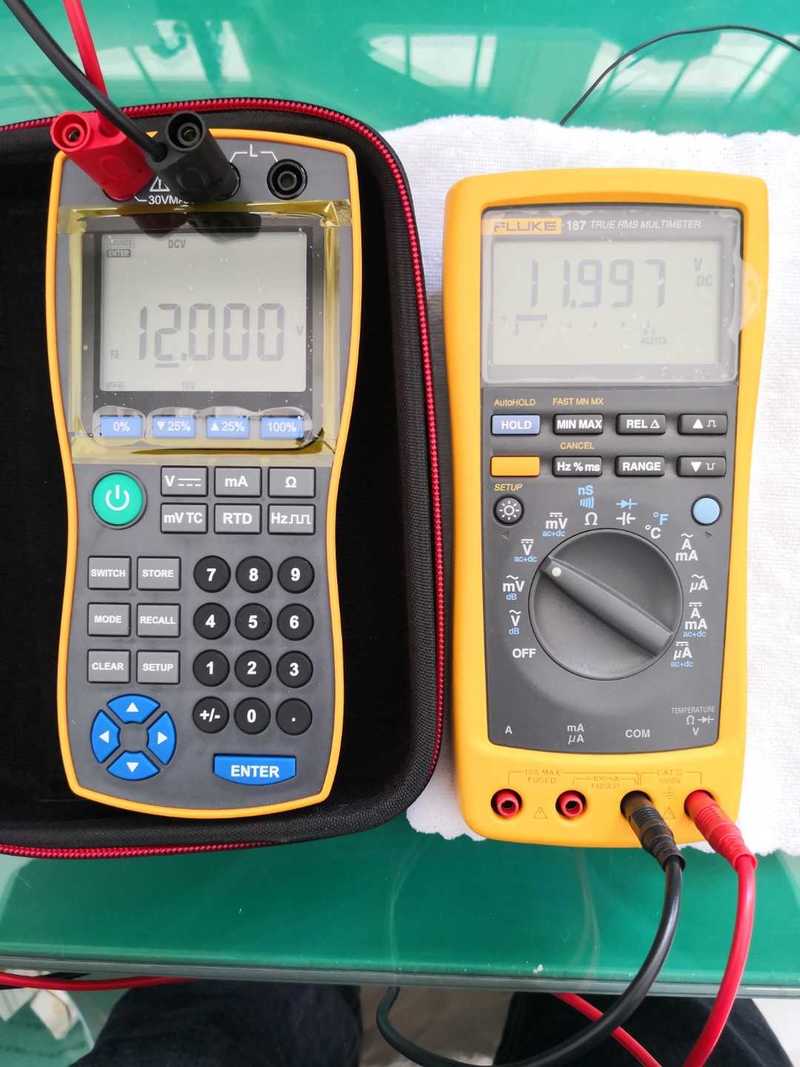

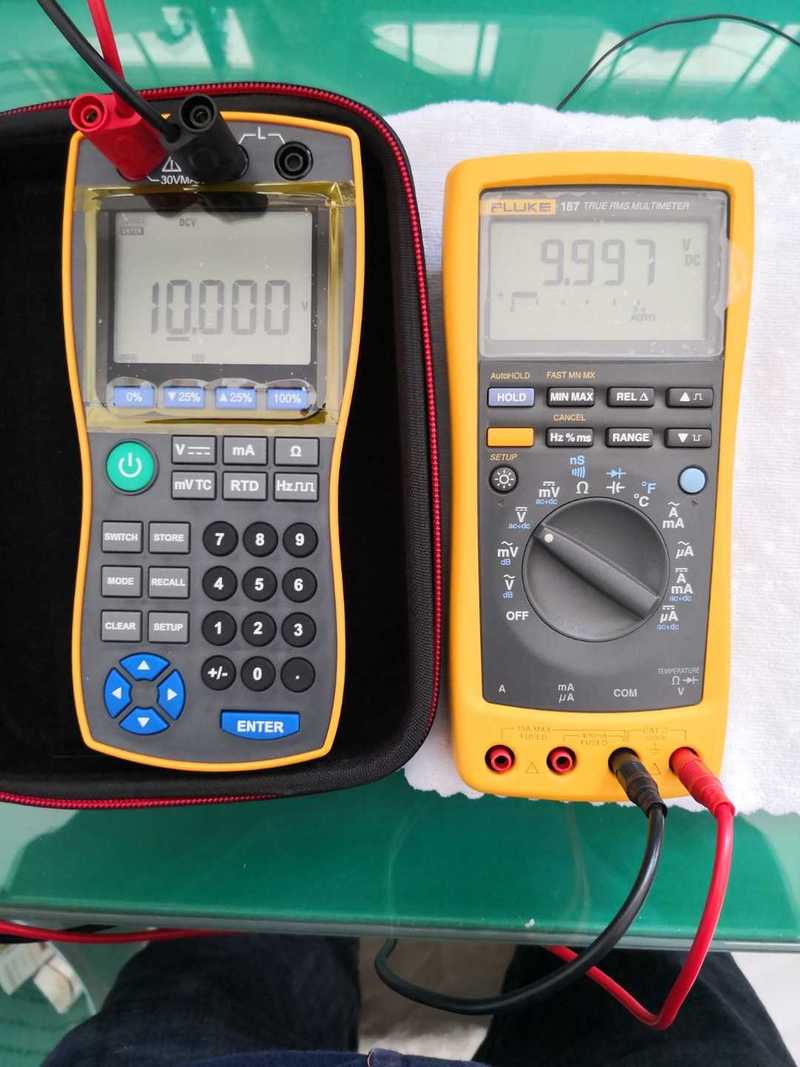

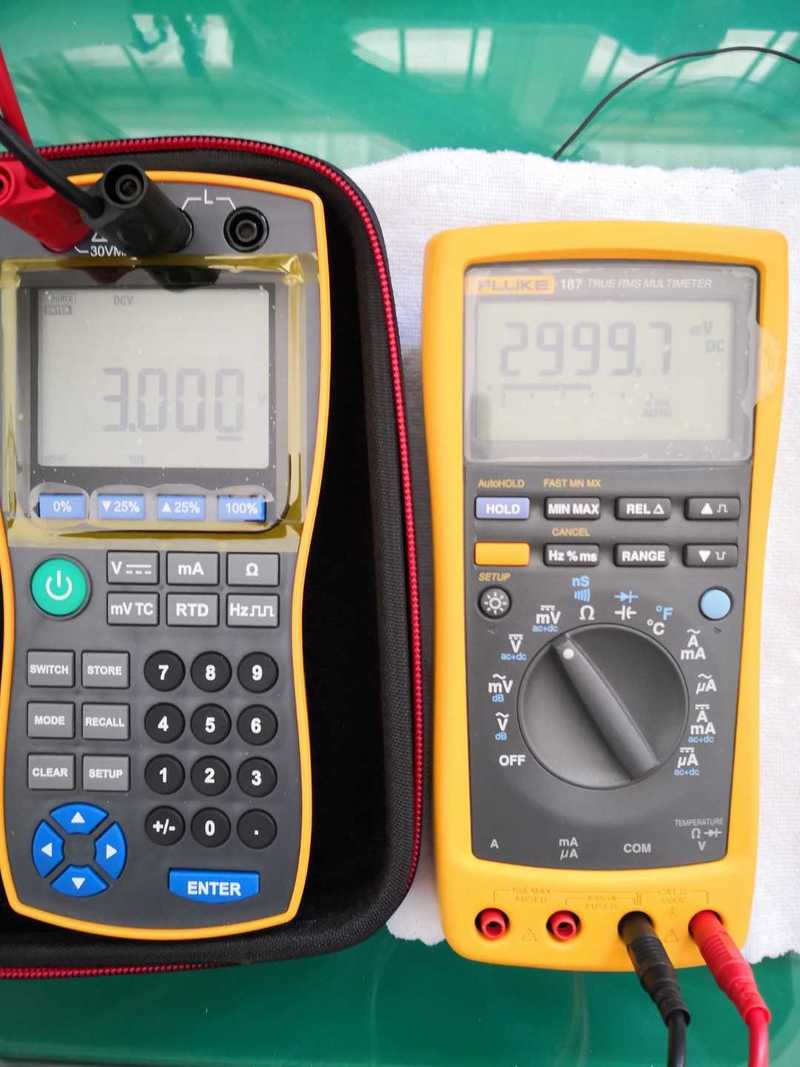

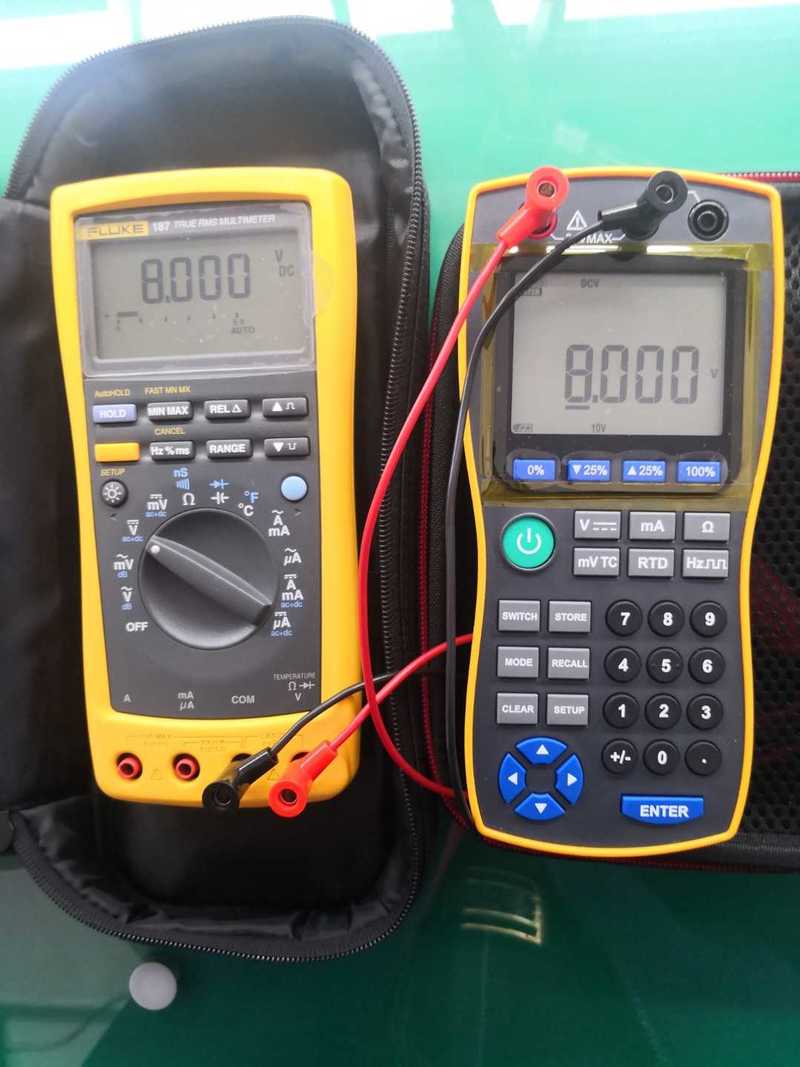

这是未校准前的测试状况

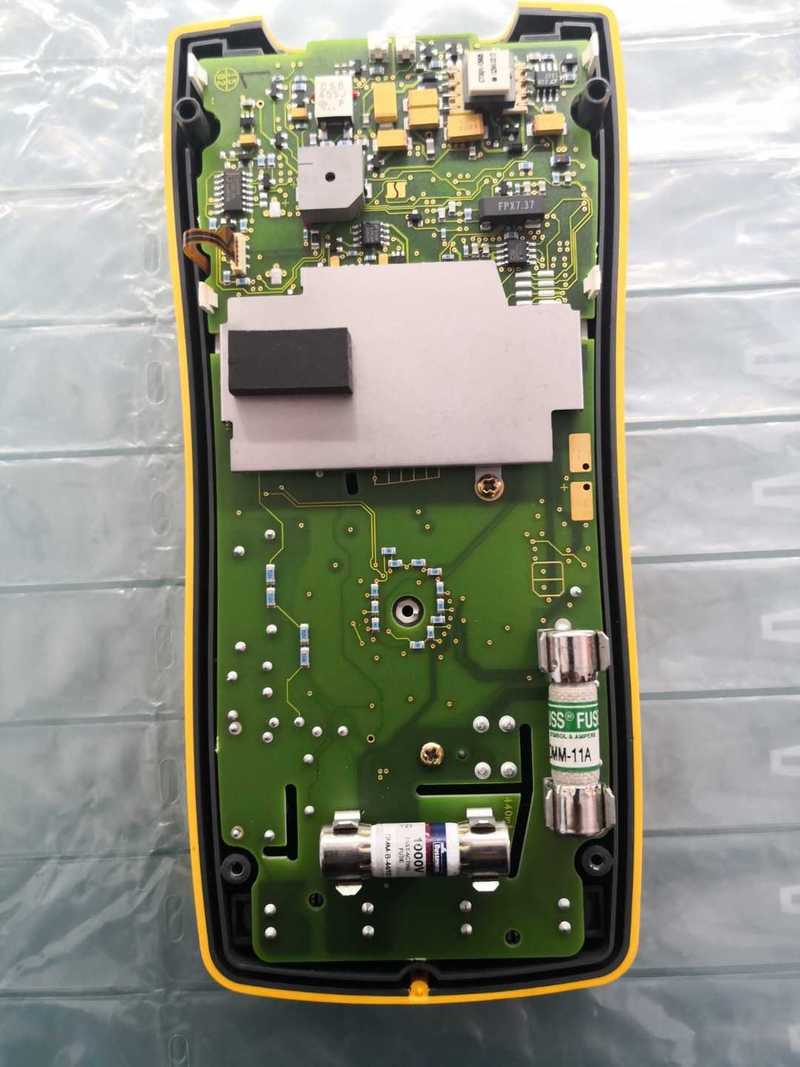

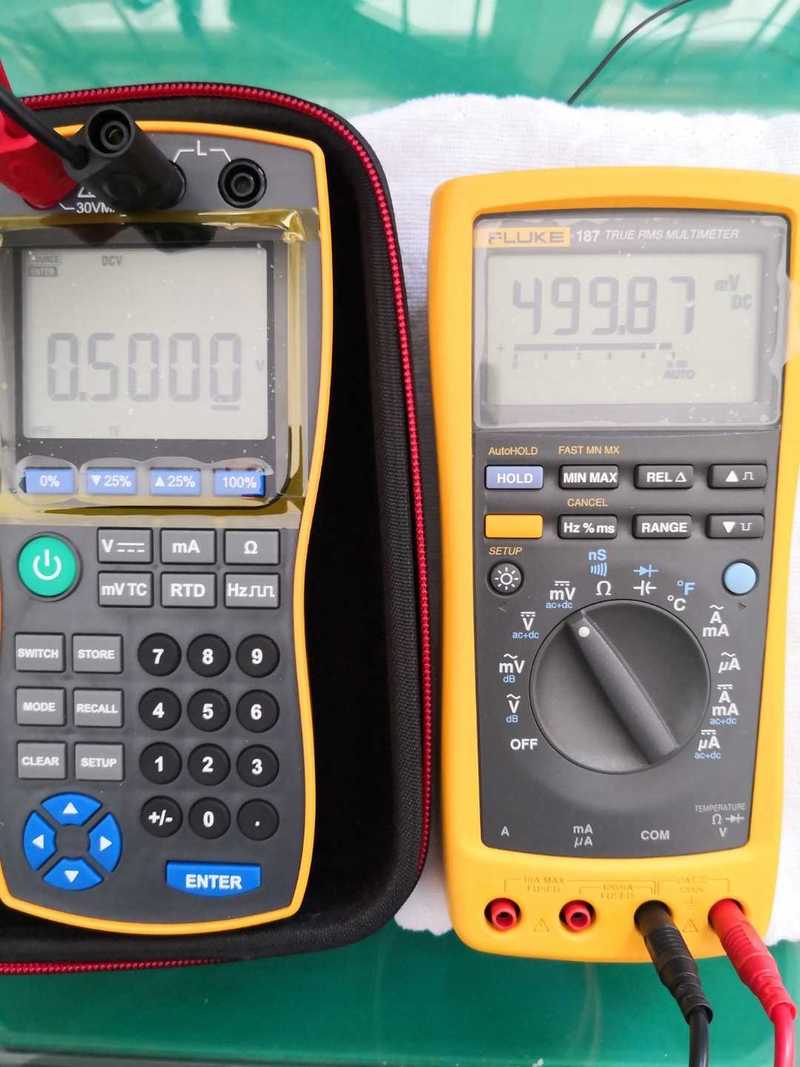

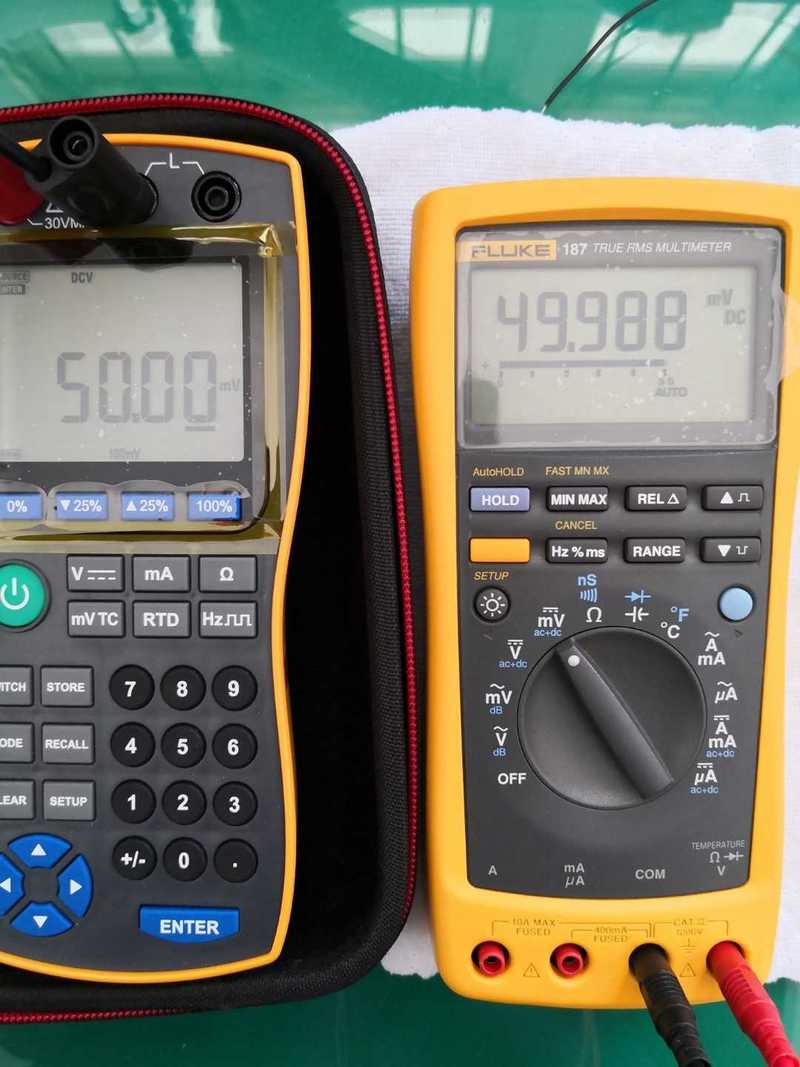

拆机准备校准DCmV档，校准前出厂精度测试


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

13912217676 楼主     数字巨人 2022-5-9 21:21:48

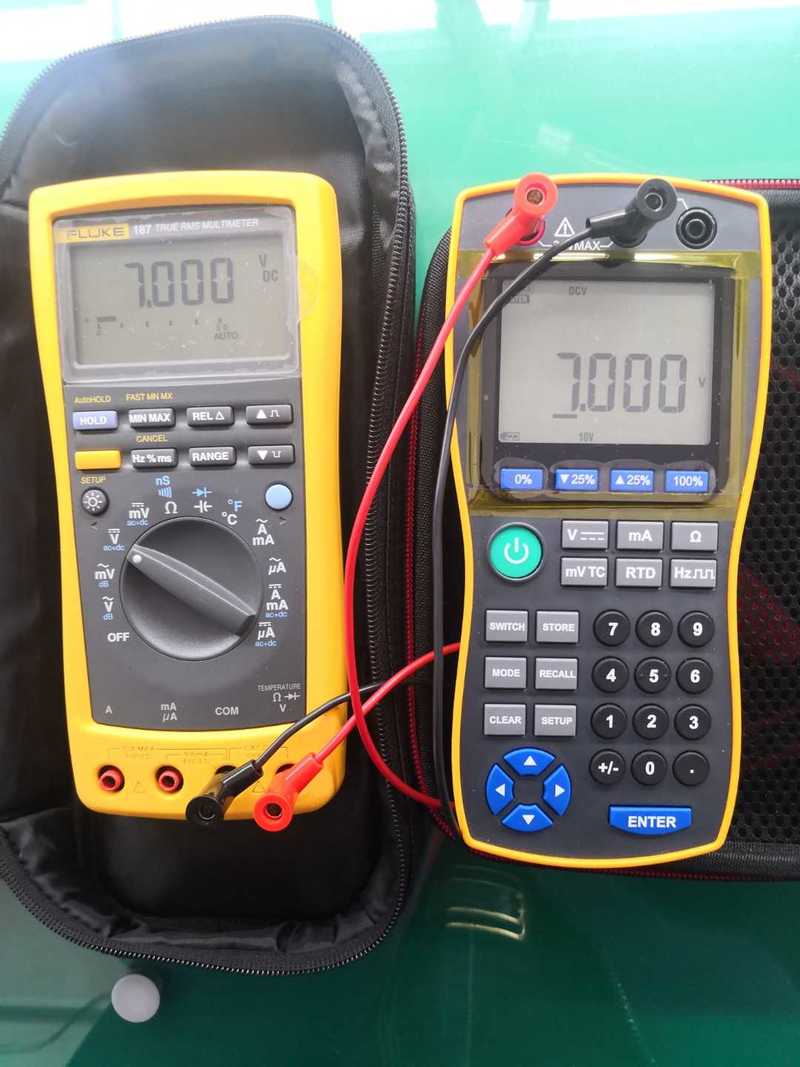

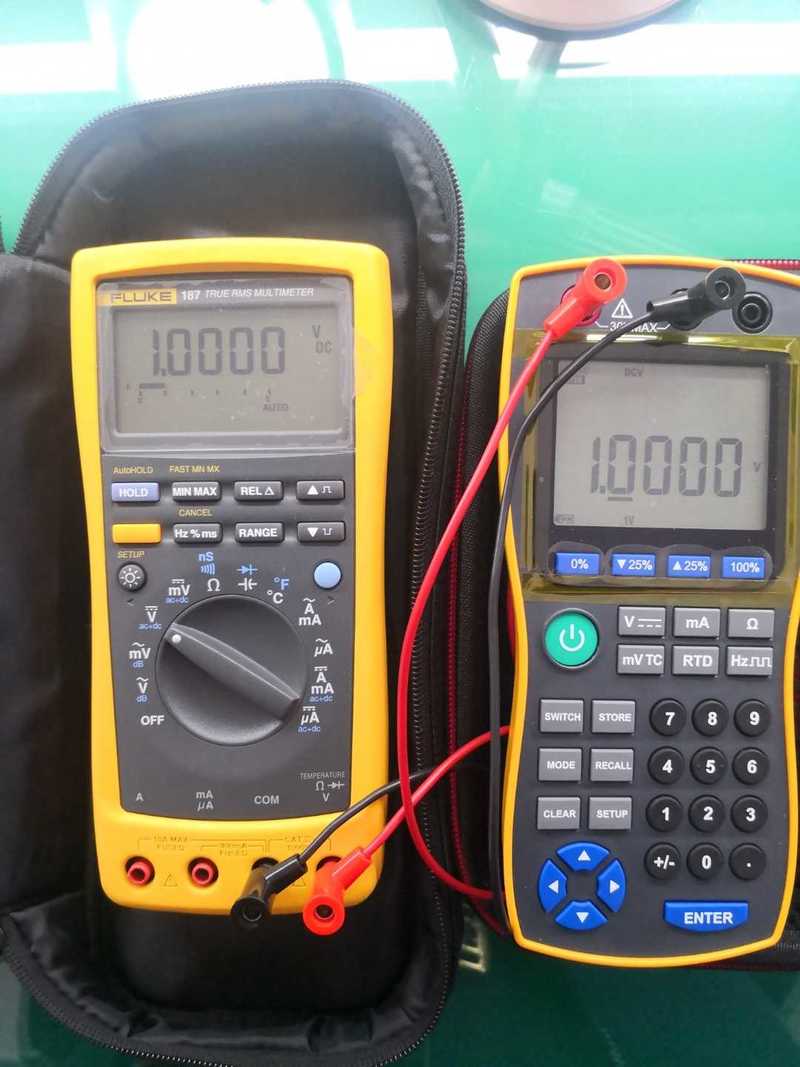

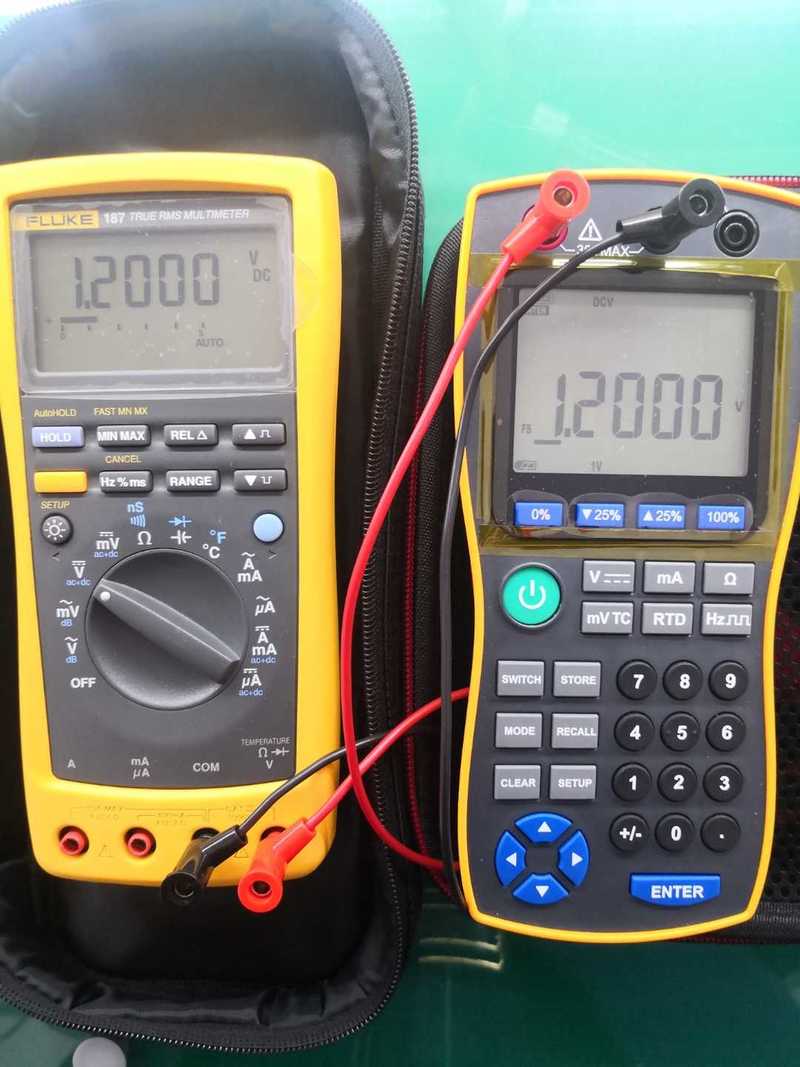

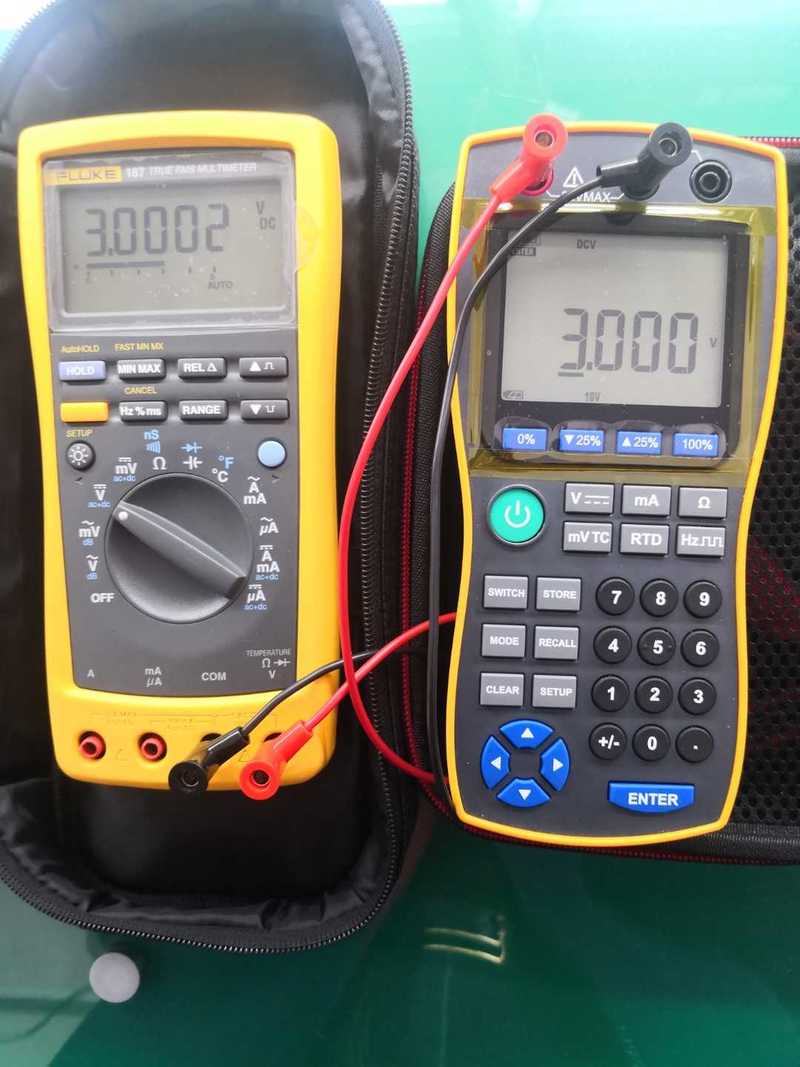

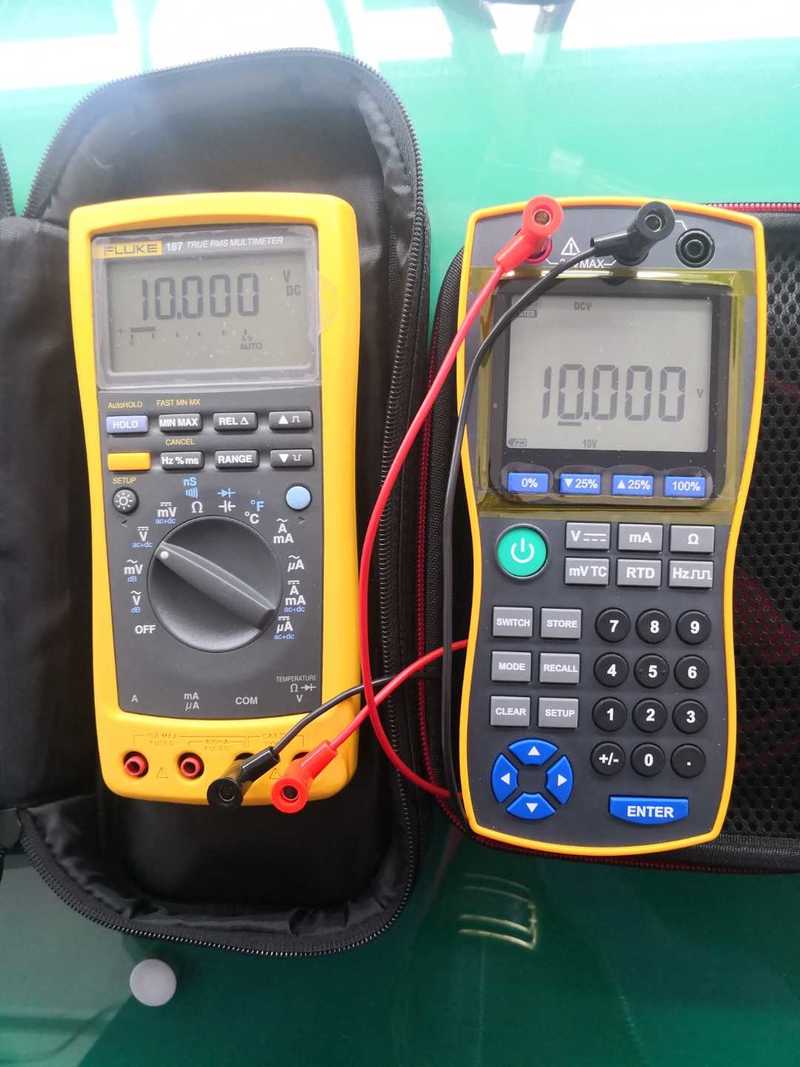

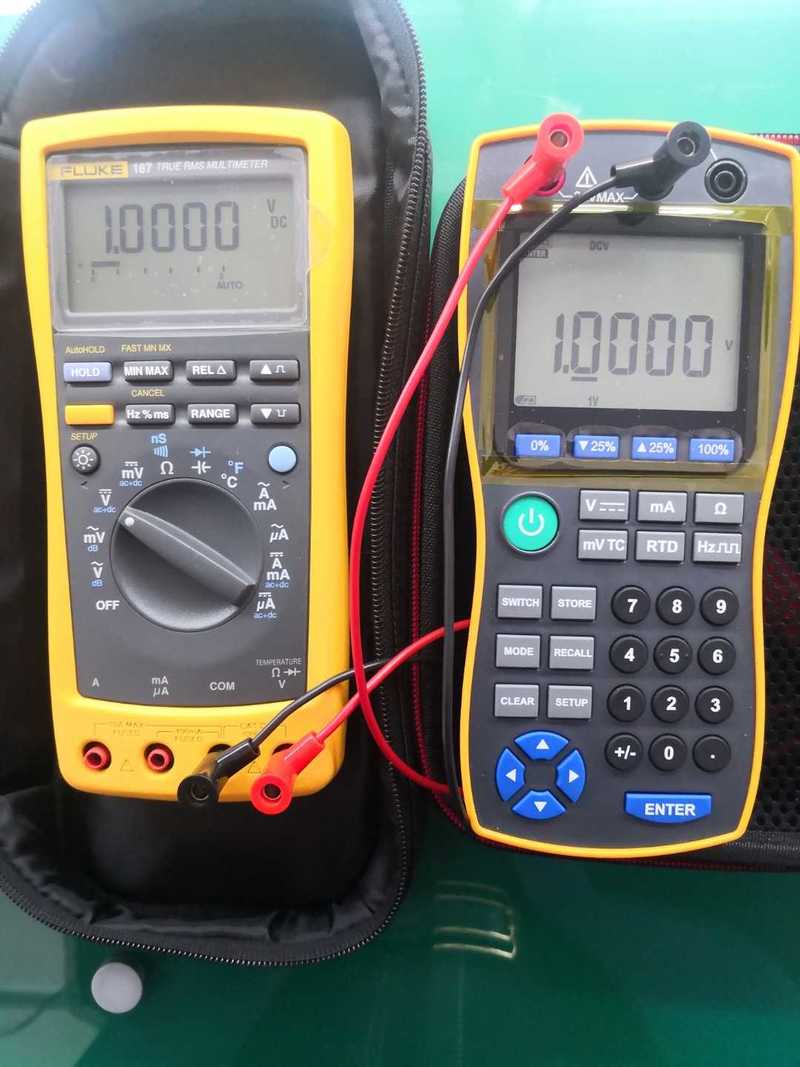

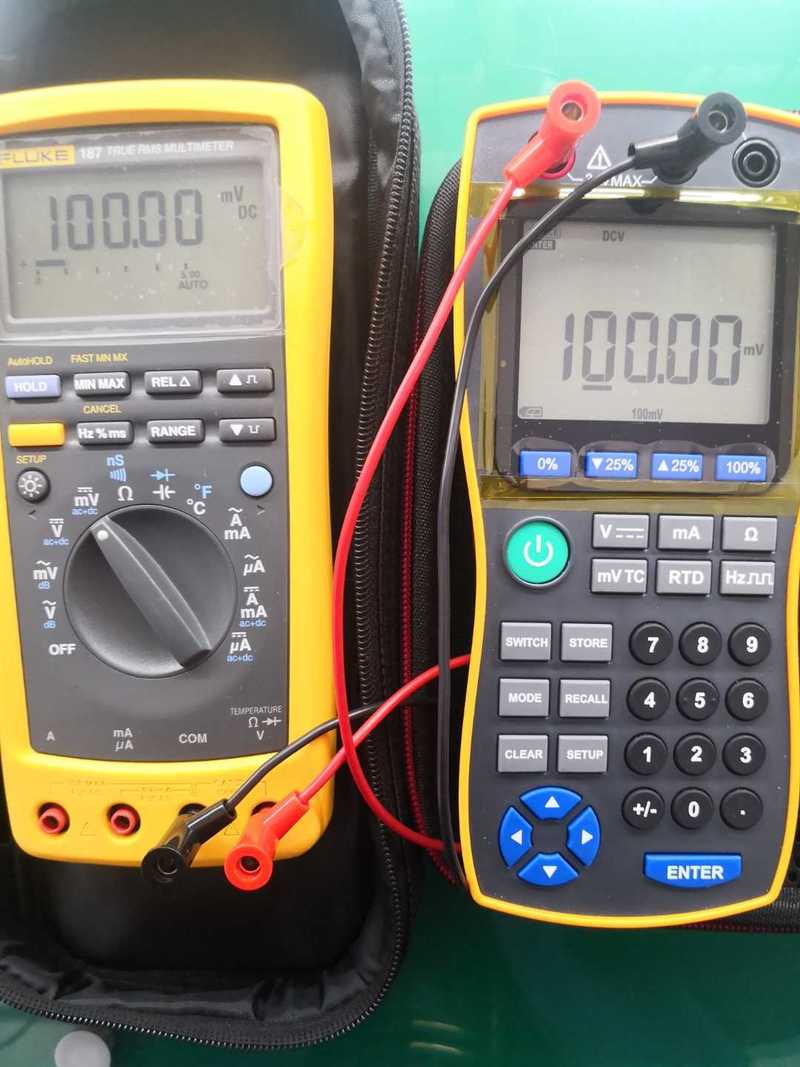

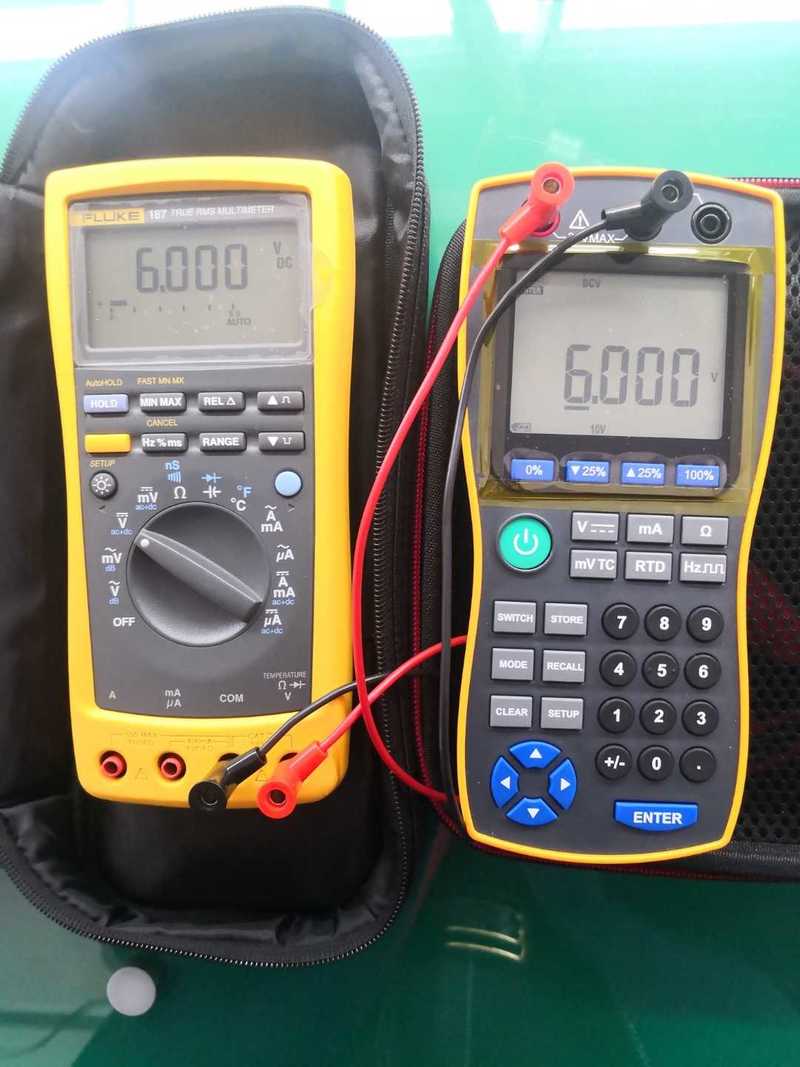

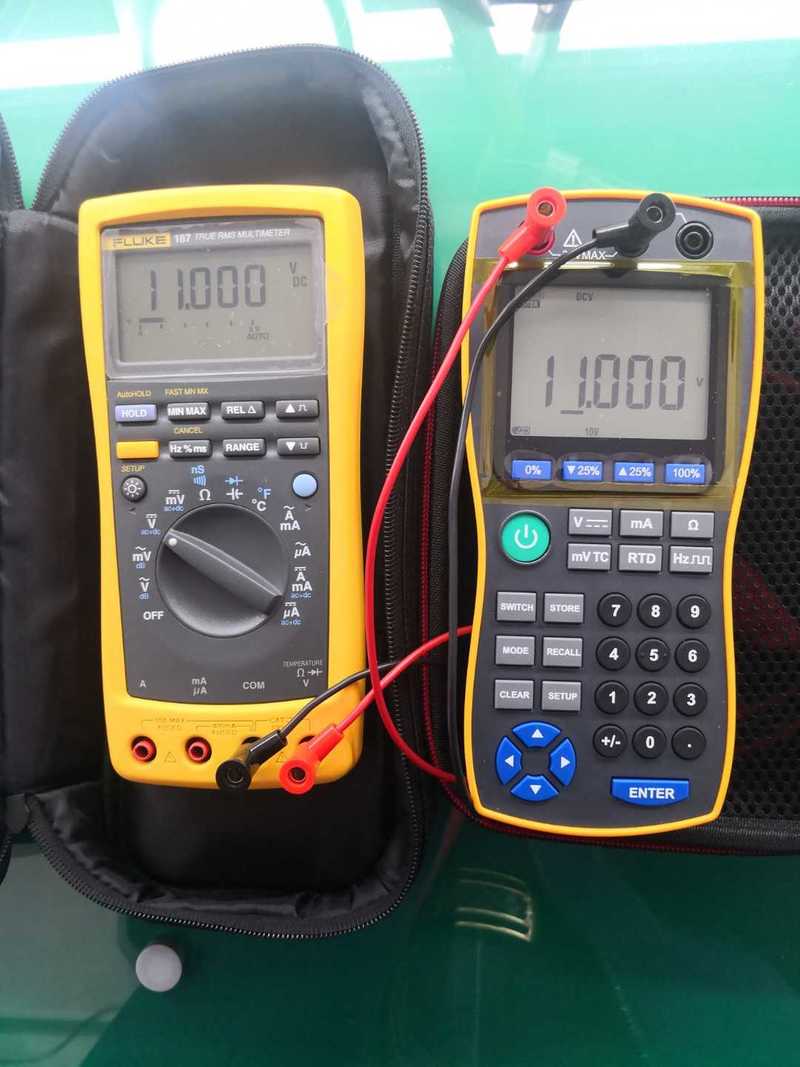

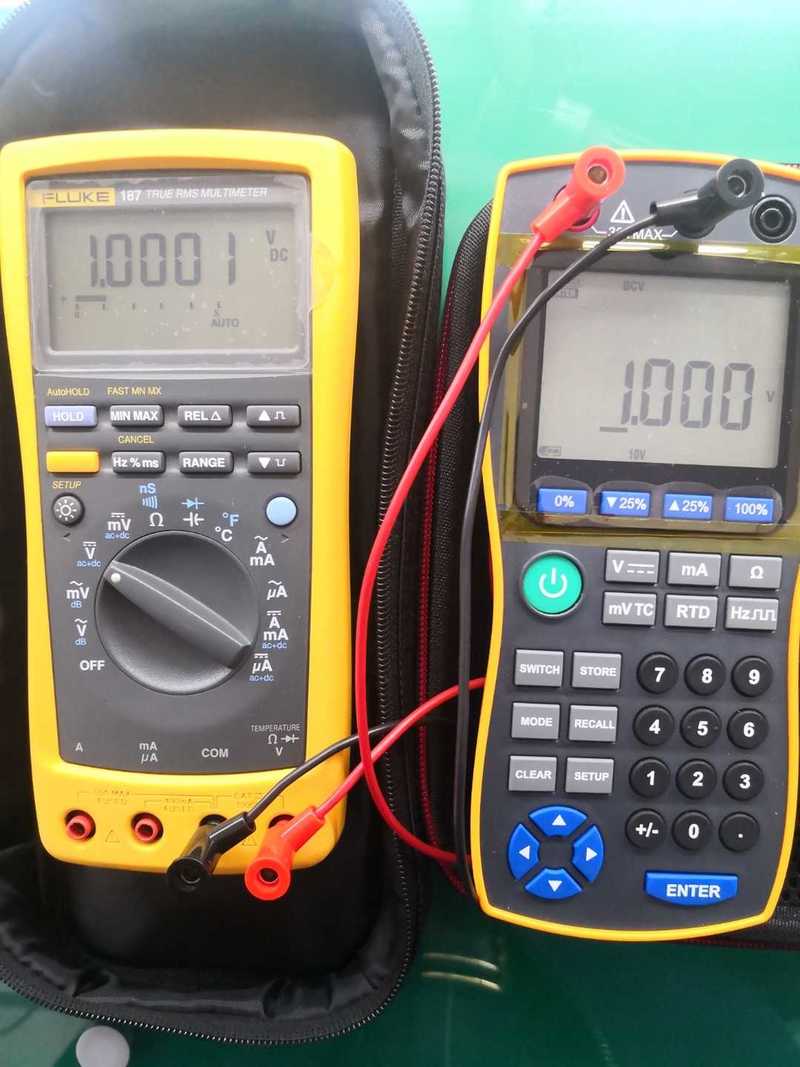

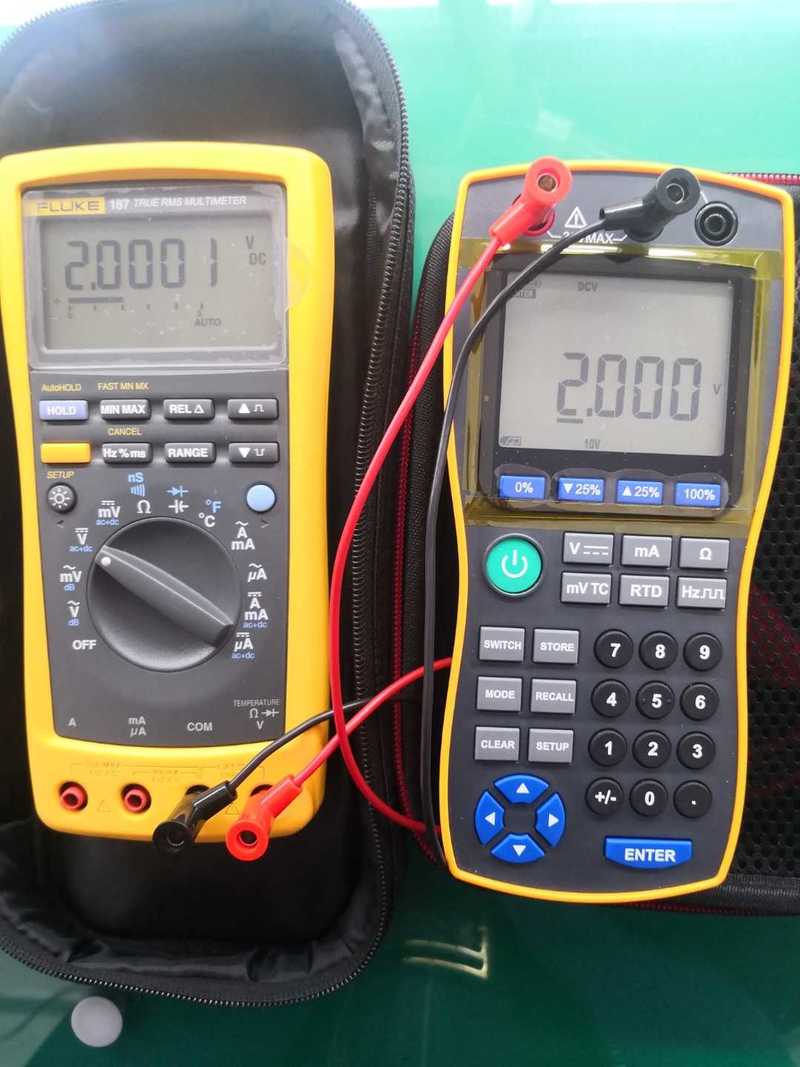

校准后测试
IMG_20220509_155758_edit_442243893160121.jpg IMG_20220509_155801_edit_442252032363245.jpg IMG_20220509_155810_edit_442260422831472.jpg
2022-5-9 21:21:48 回复
zhangwj98 数字精灵 2022-5-9 21:22:22
好表，谢谢分享。
2022-5-9 21:22:22 回复
mvwz24029819 数字精灵 2022-5-9 21:25:47
恭喜找回，又一利器，谢谢分享
2022-5-9 21:25:47 回复
13912217676 楼主     数字巨人 2022-5-9 21:25:56

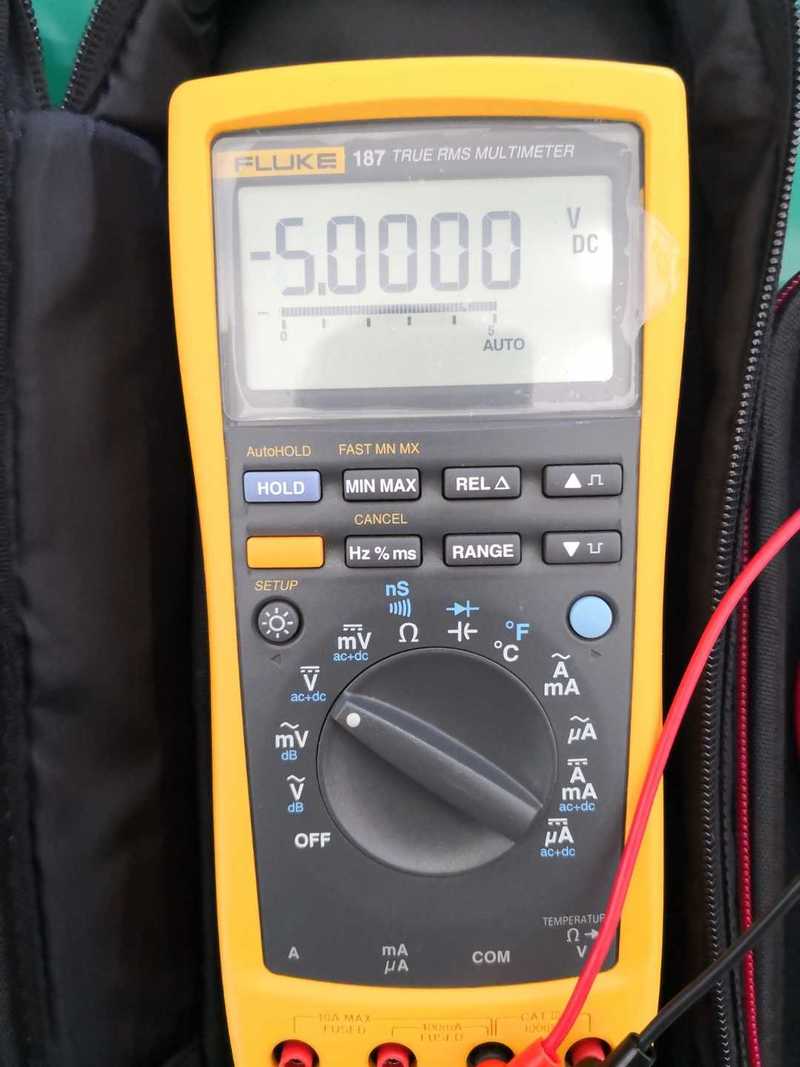

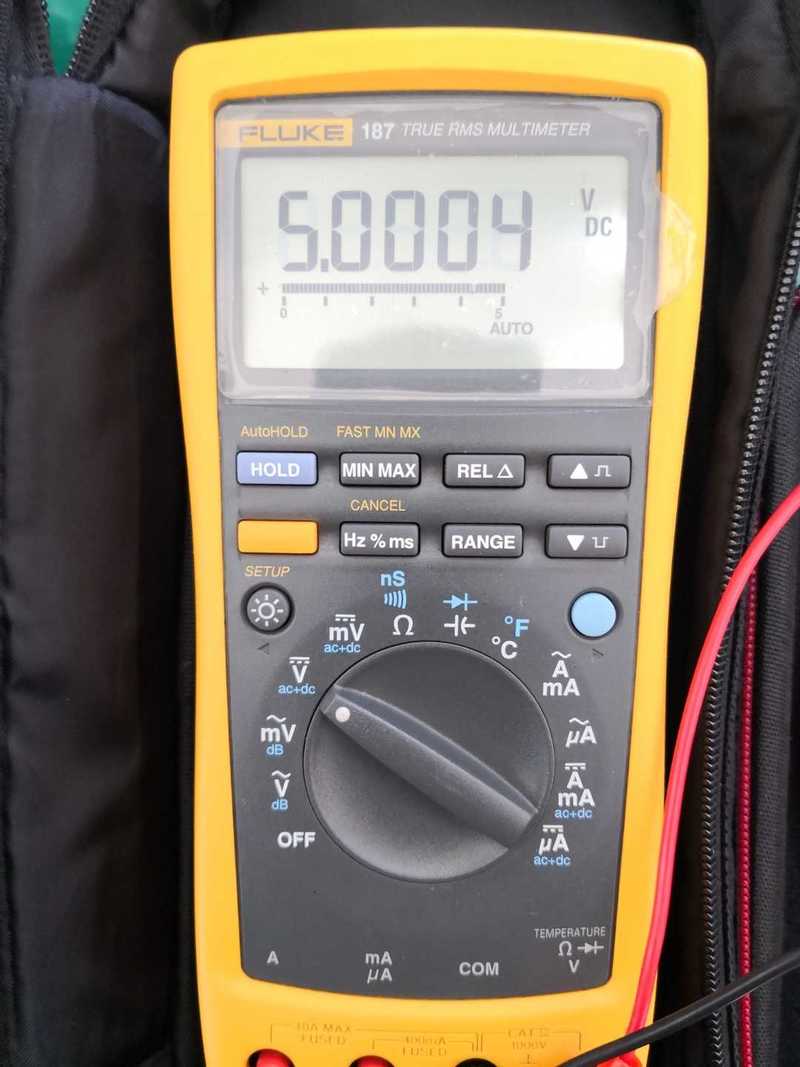

±5V反转测试

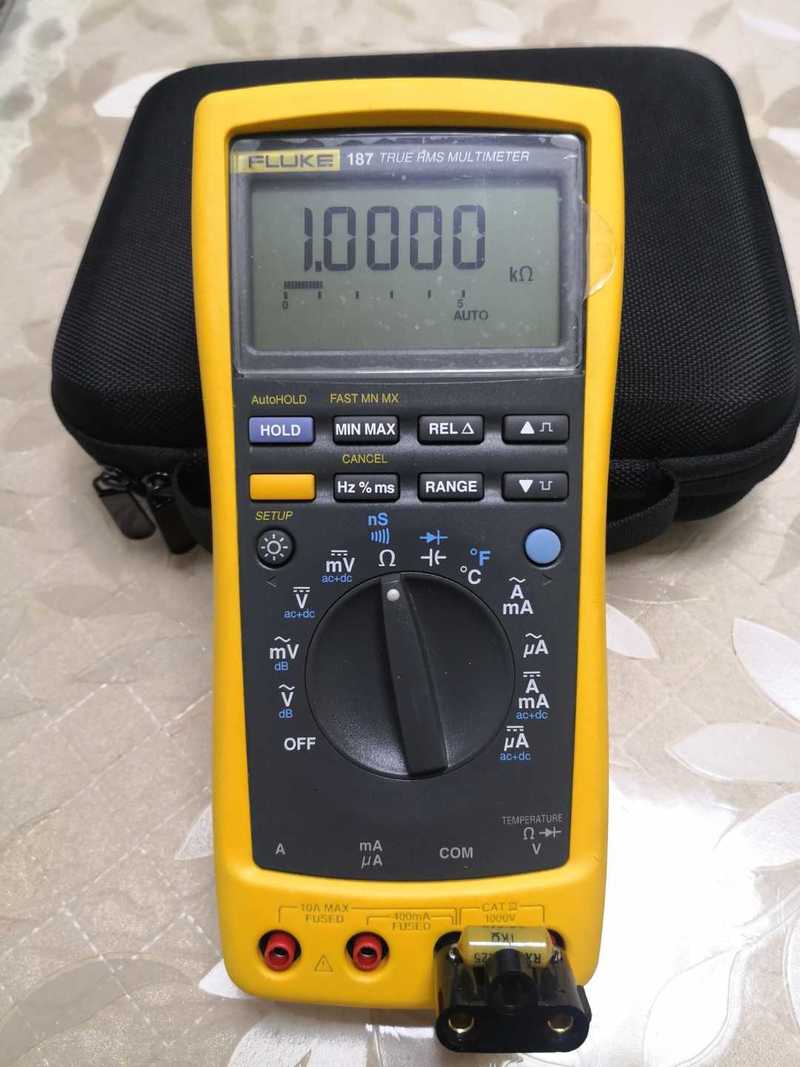

1KΩ电阻
2022-5-9 21:25:56 回复
不羁的风yb 数字精灵 2022-5-9 21:31:47
失而复得，楼主都是好表子
2022-5-9 21:31:47 回复
hc061218 数字王者 2022-5-9 22:35:38
校准一下，有可能会改善一下翻转误差
2022-5-9 22:35:38 回复
勇闯沙滩 数字大神 2022-5-10 06:16:53
谢谢分享。
2022-5-10 06:16:53 回复
独孤红 数字斗士 2022-5-10 06:23:28
好表 感谢分享
2022-5-10 06:23:28 回复
my1048 数字斗士 2022-5-10 08:07:22
源准吗？
2022-5-10 08:07:22 回复
13912217676 楼主     数字巨人 2022-5-10 08:15:55
my1048 发表于 2022-5-10 08:07
源准吗？

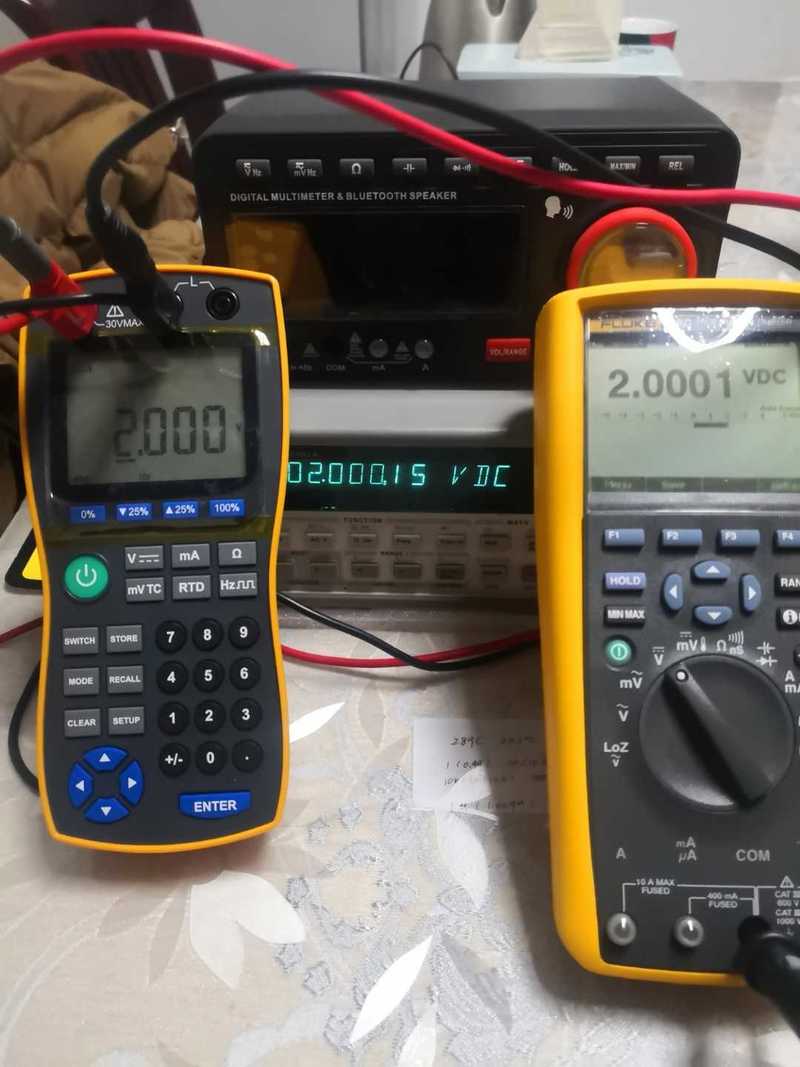

与34401和289做过比对，源是新的
2022-5-10 08:15:55 回复
13912217676 楼主     数字巨人 2022-5-10 08:18:47
hc061218 发表于 2022-5-9 22:35
校准一下，有可能会改善一下翻转误差

是的。要是有高压直流基准就好了，我只是校准了DCmV一个档位
2022-5-10 08:18:47 回复
gdi2045 数字斗士 2022-5-10 15:31:38
187线性校准后真好
2022-5-10 15:31:38 回复
atz123 数字王者 2022-5-10 19:51:33
佩服！厉害！谢谢分享
2022-5-10 19:51:33 回复
佳维 数字精灵 2022-5-11 15:47:38
感谢分享
2022-5-11 15:47:38 回复
atz123 数字王者 2022-5-11 19:31:16
好表！羡慕
2022-5-11 19:31:16 回复
喜欢就好 数字精灵 2022-5-12 22:40:24
好表,谢谢分享!
2022-5-12 22:40:24 回复
shoucun 数字斗士 2022-5-14 17:24:41

谢谢分享。
2022-5-14 17:24:41 回复
wgh1027 数字大神 2022-5-17 22:15:48
不错的
2022-5-17 22:15:48 回复
yejunan 数字探长 2022-10-19 12:41:55

好表！羡慕
2022-10-19 12:41:55 回复
