固纬GDM-8246/8245万用表校准方法

谢谢分享

谢谢分享

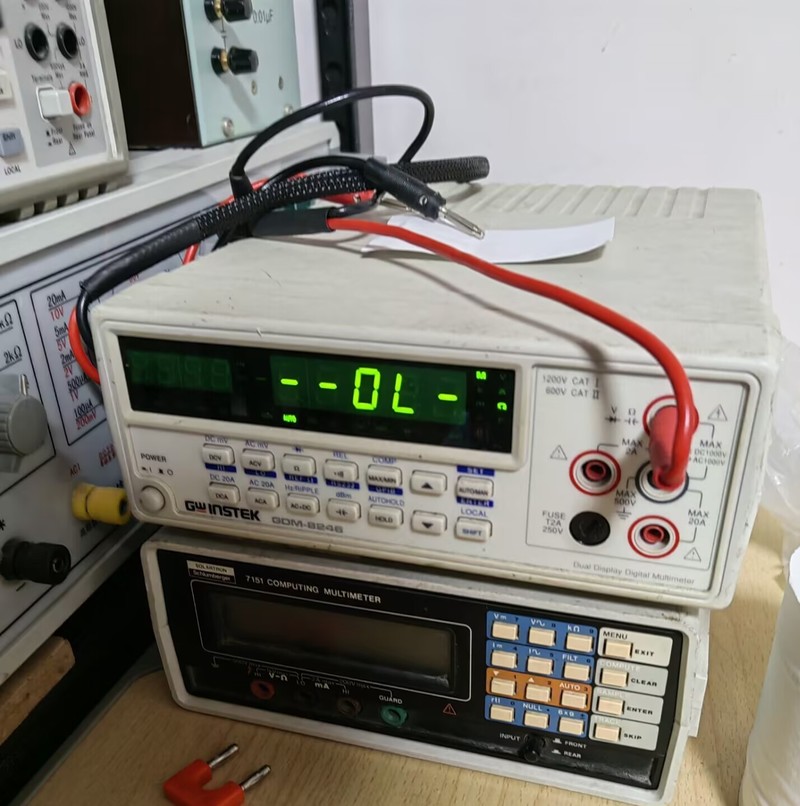

十分感谢楼主，请教一下我这个表不插表笔电阻档显示开路状态（正常），插一根红色表笔电阻档立刻有10M-40M阻值显示，请问这正常吗？

jiangjigt 发表于 2023-2-24 21:22
十分感谢楼主，请教一下我这个表不插表笔电阻档显示开路状态（正常），插一根红色表笔电阻档立刻有10M-40M ...

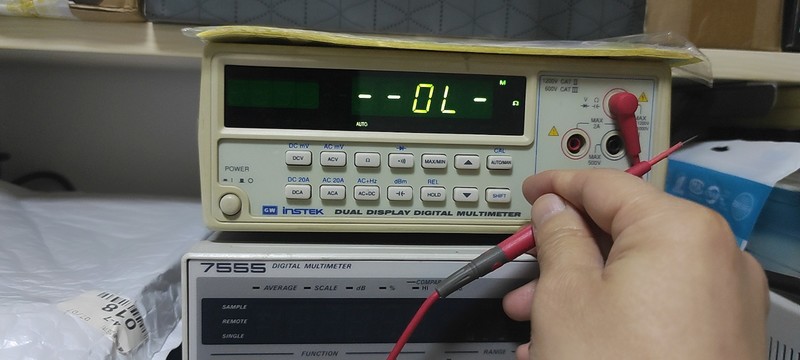

8245的表情况如下

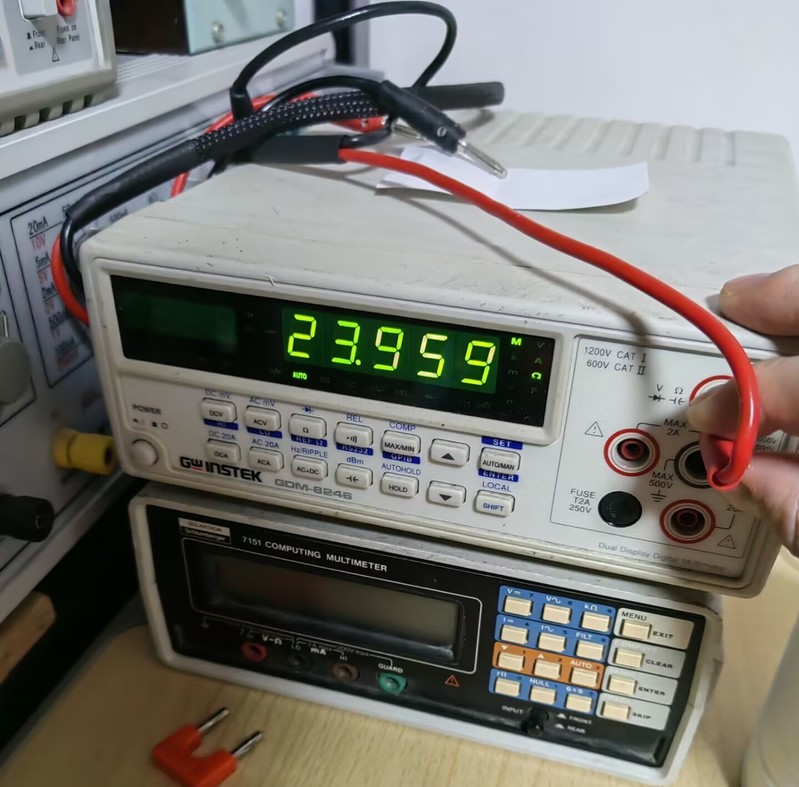

8246是手扶表笔就有阻值。

my1048 发表于 2022-10-8 09:08
有人试过GDM8245电阻档校准的方法是这样吗？我的表兆欧档咋不是那样校准的。 ...

GDM8245电阻档校准，兆欧档需要：
5MΩ    3MΩ       3MΩ±3
20MΩ   9907MΩ    9.912MΩ±3*
20MΩ   19MΩ      19MΩ±40
20MΩ档分二次校准

电阻校准
可接受范围±3位（所有范围，19MΩ±40位为20MΩ范围）
设备• 电阻校准器• 测试线索
配置• 电阻校准器：400Ω，4kΩ，40kΩ，400kΩ，3MΩ，9.907MΩ，19MΩ
• GDM-8245范围：500Ω，5kΩ，50kΩ，500kΩ，5MΩ，20MΩ
验证程序
1.进入CL50校准模式。
2.按Ω键进入电阻模式。（范围：500Ω）
3.向数字式万用表输入0Ω。
4.按下SHIFT+REL以消除测试电阻引线。
笔记（按下REL后，不要将校准器输出设置为待机，否则测试引线电阻将无法补偿。）
5.输入400Ω电阻。
6.检查数字式万用表显示屏。如果电阻在规格范围内，则转到下一个校准范围。范围：400Ω±3位
7.按Auto/Man重新校准量程。模式将更改为CL51。校准完成后，再次按Auto/Man保存。模式将返回CL50。
8.对以下输入和范围重复步骤5至8。
范围    输入       规格
5kΩ     4kΩ       4kΩ±3
50kΩ    40kΩ      40kΩ±3
500kΩ   400kΩ     400kΩ±3
5MΩ    3MΩ       3MΩ±3
20MΩ   9907MΩ    9.912MΩ±3*
20MΩ   19MΩ      19MΩ±40
*对于9.907 MΩ输入，要求读数为9.912±3 MΩ。
笔记
上下箭头键可用于上下改变数字式万用表的电阻范围。电阻校准完成。
