众仪ZT-Y不开机了

发表于：2023-2-20 17:11:46 2134
万用表
主题类别: 维修
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: 众仪ZT-Y

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

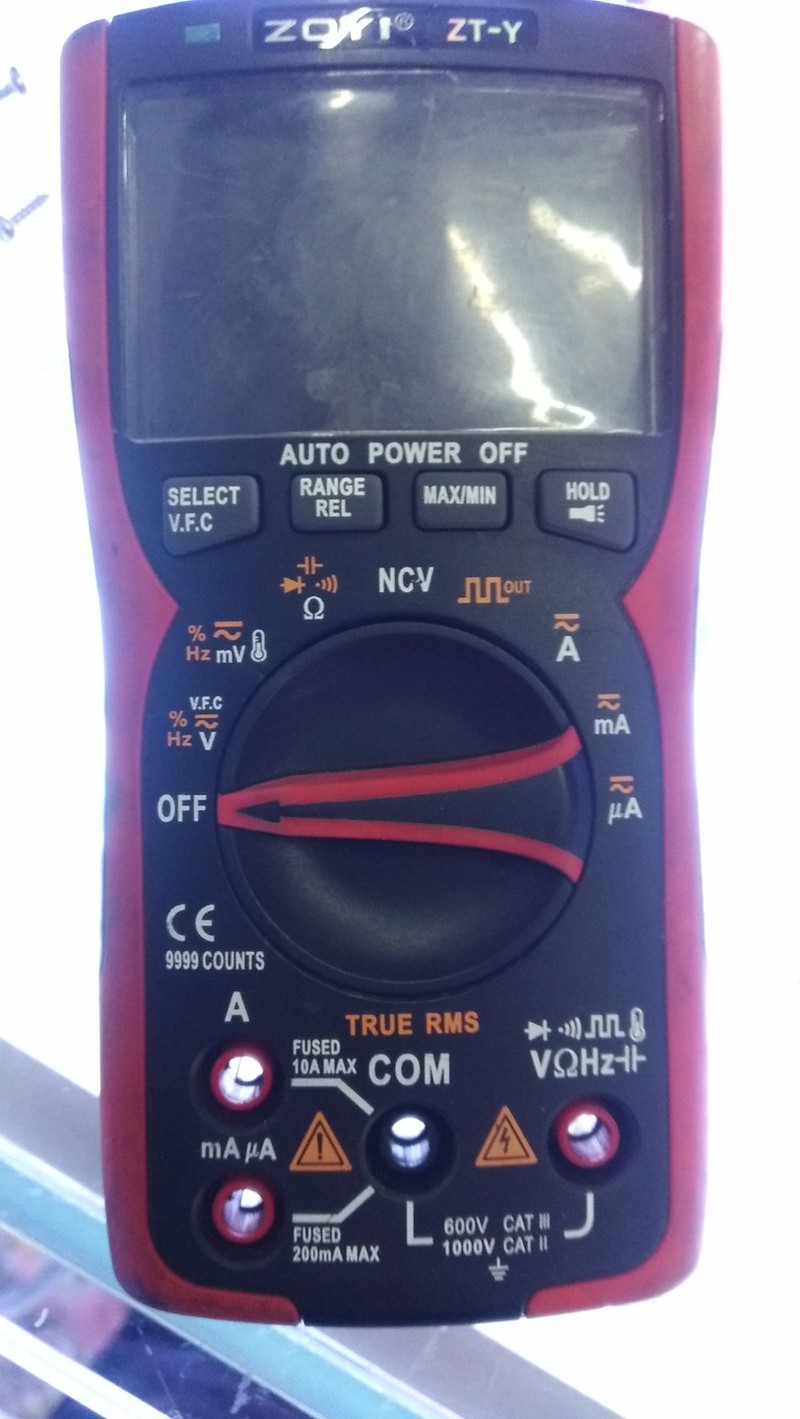

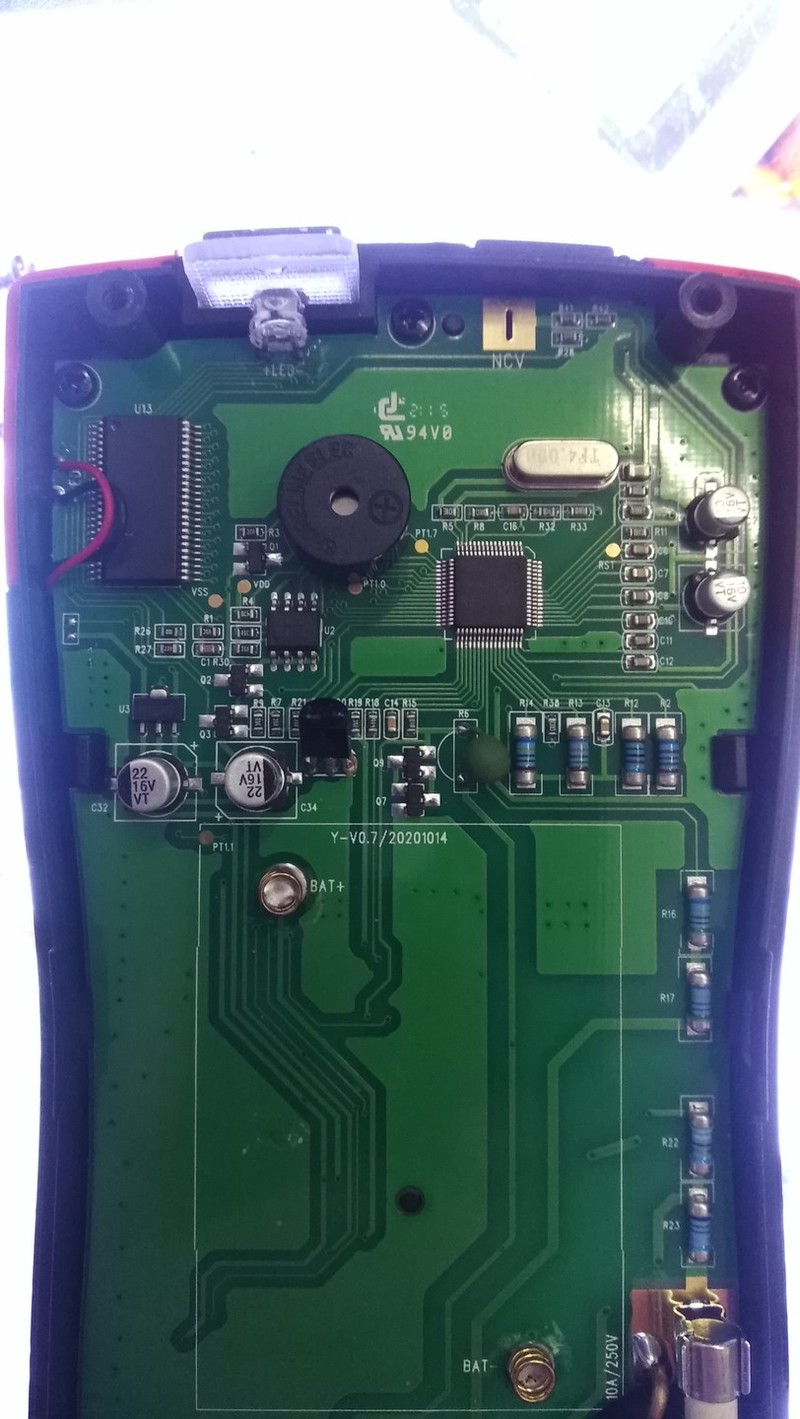

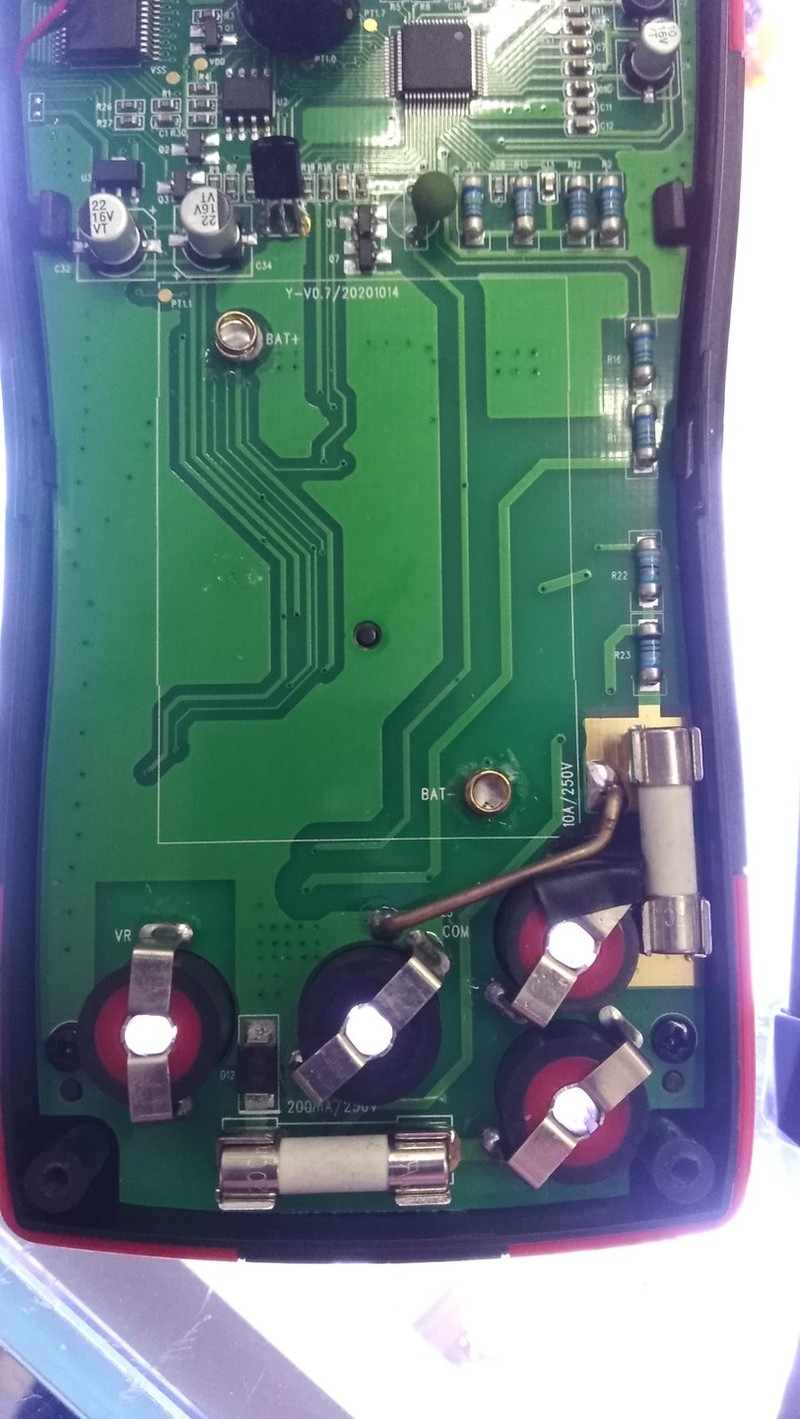

修电器的朋友一台众仪ZT-Y万用表，在修理变频器测230V电压时听到‘啪’一声，屏幕不亮了，再开机打不开了。拆机里面什么痕迹也没有，测了一下一个3极管8069不通，没查出来是什么管。两个保险好的没用电流档。不知道什么问题。



收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
散淡021 + 20 赞一个!

查看全部评分总评分 : 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（29）

fslichong 数字王者 2023-2-20 17:31:14
你这是在考我们吧，8069不是三极管是1.25V的稳压管，做基准用的。
2023-2-20 17:31:14 回复
勇闯沙滩 楼主     数字大神 2023-2-20 19:11:38
fslichong 发表于 2023-2-20 17:31
你这是在考我们吧，8069不是三极管是1.25V的稳压管，做基准用的。

我们俩个还都不知道是稳压管，谢谢了。
2023-2-20 19:11:38 回复
wgh1027 数字大神 2023-2-20 20:08:20
哈哈，8069是外部基准，这个应该不容易坏
2023-2-20 20:08:20 回复
wgh1027 数字大神 2023-2-20 20:16:32
“拍”一声估计是刀位部分打火了
2023-2-20 20:16:32 回复
wgh1027 数字大神 2023-2-20 20:17:34
拆下电路板仔细看看
2023-2-20 20:17:34 回复
qjf11 数字大师 2023-2-20 22:24:57
icl8069是1.2v外部基准,通常用于3位半万用表的基准电压电路中。可以给万用表通电，黑笔接电池负极，测icl8069个各个脚，其中一个脚有1.2v即为正常。由于处于表头基准电路中，基本不会坏。查输入端子附近的保护器件，芯片输入端并联的保护三极管，刀盘。最好测一下整机电流。
2023-2-20 22:24:57 回复
勇闯沙滩 楼主     数字大神 2023-2-21 06:59:00
qjf11 发表于 2023-2-20 22:24
icl8069是1.2v外部基准,通常用于3位半万用表的基准电压电路中。可以给万用表通电，黑笔接电池负极，测icl80 ...

谢谢，整机电流1ma多点，用放大镜看刀盘及V片没有异常，保护三极管再查一下吧。
2023-2-21 06:59:00 回复
勇闯沙滩 楼主     数字大神 2023-2-21 07:00:08
wgh1027 发表于 2023-2-20 20:16
“拍”一声估计是刀位部分打火了

用放大镜看刀盘及V片没有异常。
2023-2-21 07:00:08 回复
mvwz24029819 数字精灵 2023-2-21 07:47:18
芯片正常不
2023-2-21 07:47:18 回复
cdsh 数字梦想家 2023-2-21 07:54:32
我是来学习的，谢谢分享
2023-2-21 07:54:32 回复
佳维 数字精灵 2023-2-21 10:06:35
啪啪啪啪啪，今年可以有这个声音送厂维修省事
2023-2-21 10:06:35 回复
海纳百川丶弎 数字探长 2023-2-21 17:06:19
症状有点奇怪，不行返厂家吧。
2023-2-21 17:06:19 回复
13912217676 数字巨人 2023-2-21 18:51:04
重新写个数据，再不行的话估计芯片挂了
2023-2-21 18:51:04 回复
wgh1027 数字大神 2023-2-21 20:07:11
只能返厂维修
2023-2-21 20:07:11 回复
勇闯沙滩 楼主     数字大神 2023-2-22 06:38:02
wgh1027 发表于 2023-2-21 20:07
只能返厂维修

已经返厂维修了。
2023-2-22 06:38:02 回复
wgh1027 数字大神 2023-2-22 23:47:18
勇闯沙滩 发表于 2023-2-22 06:38
已经返厂维修了。

应该是免费的吧
2023-2-22 23:47:18 回复
勇闯沙滩 楼主     数字大神 2023-2-23 07:02:04
wgh1027 发表于 2023-2-22 23:47
应该是免费的吧

与售后沟通，运费1+1就可以。
2023-2-23 07:02:04 回复
锐意如风 数字探长 2023-2-23 10:33:49
估计主芯片已经挂掉了
2023-2-23 10:33:49 回复
atz123 数字王者 2023-2-23 21:28:47
还好在保
2023-2-23 21:28:47 回复
