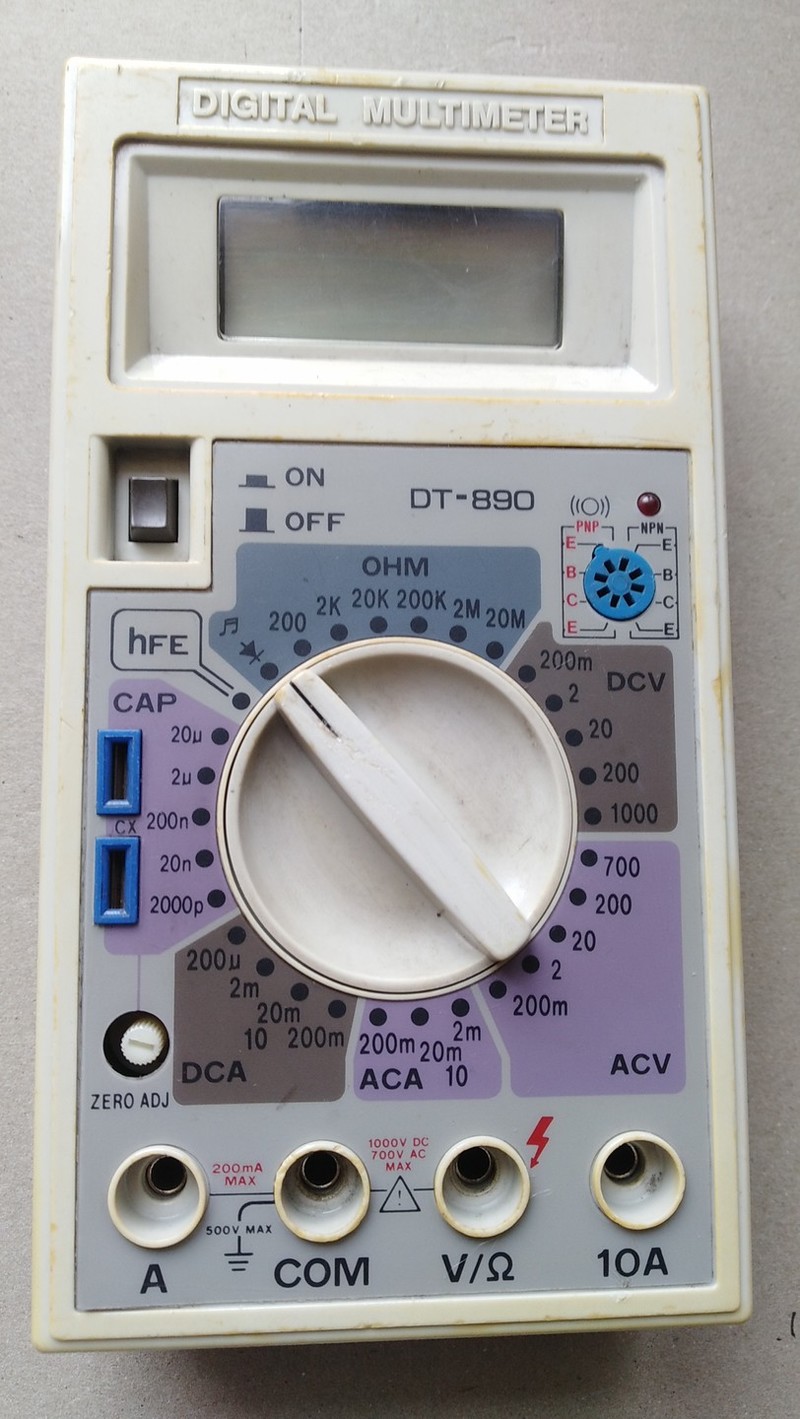

老DT890拆机

发表于:2023-3-26 19:48:21 2076
万用表
主题类别: 评测(详细)
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: DT890

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
这款DT890没有品牌,使用状况不太多,保管不错,拆开里面没有维修,简单测试几个档还比较准确。芯片与多数表不一样,用的7126。拨盘与众不同使用手感不太好,PCB板用了两块,每块都有拨盘用的八卦式铜箔,设计的很复杂。2极管档电压在2,6V左右,和通断蜂鸣在一个档。下面看图片。

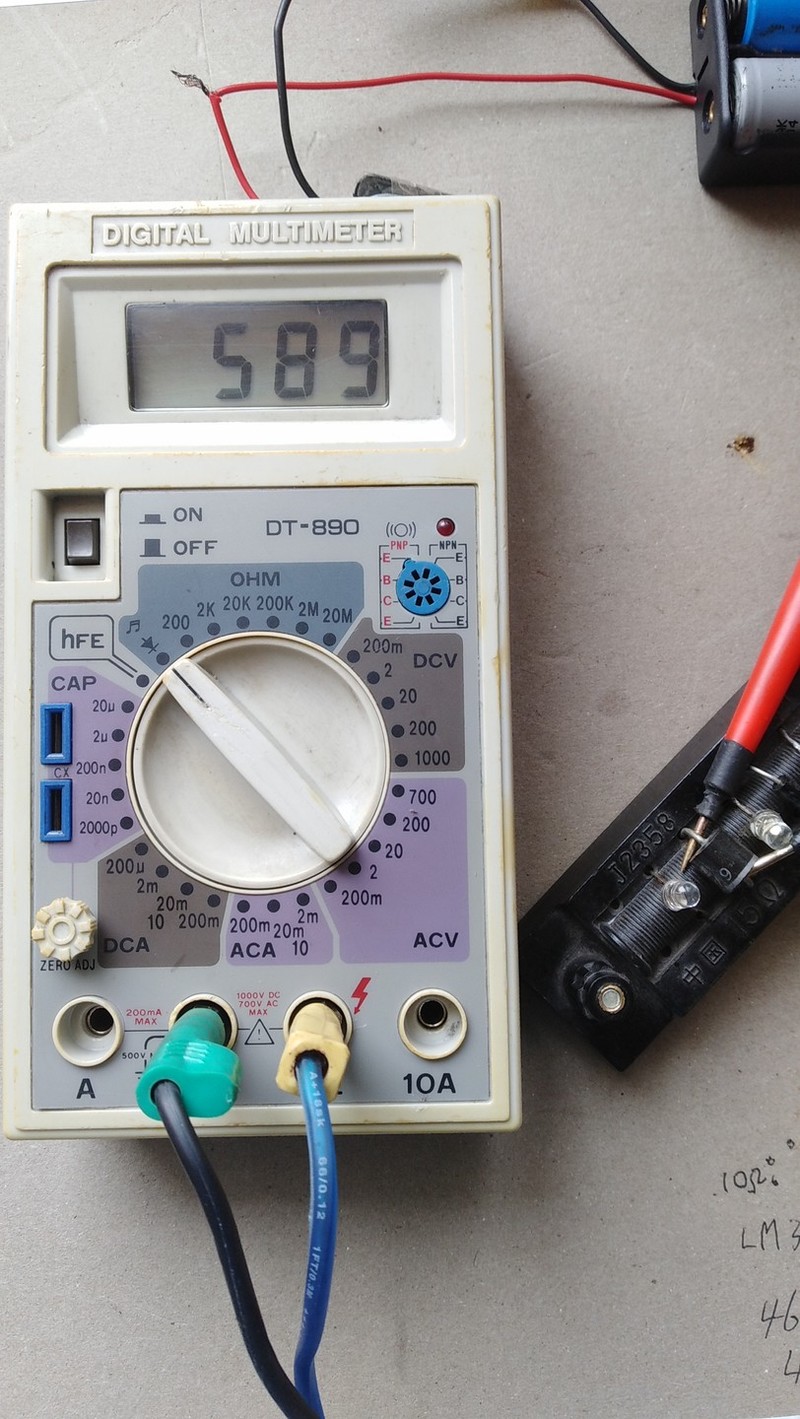

测2极管。

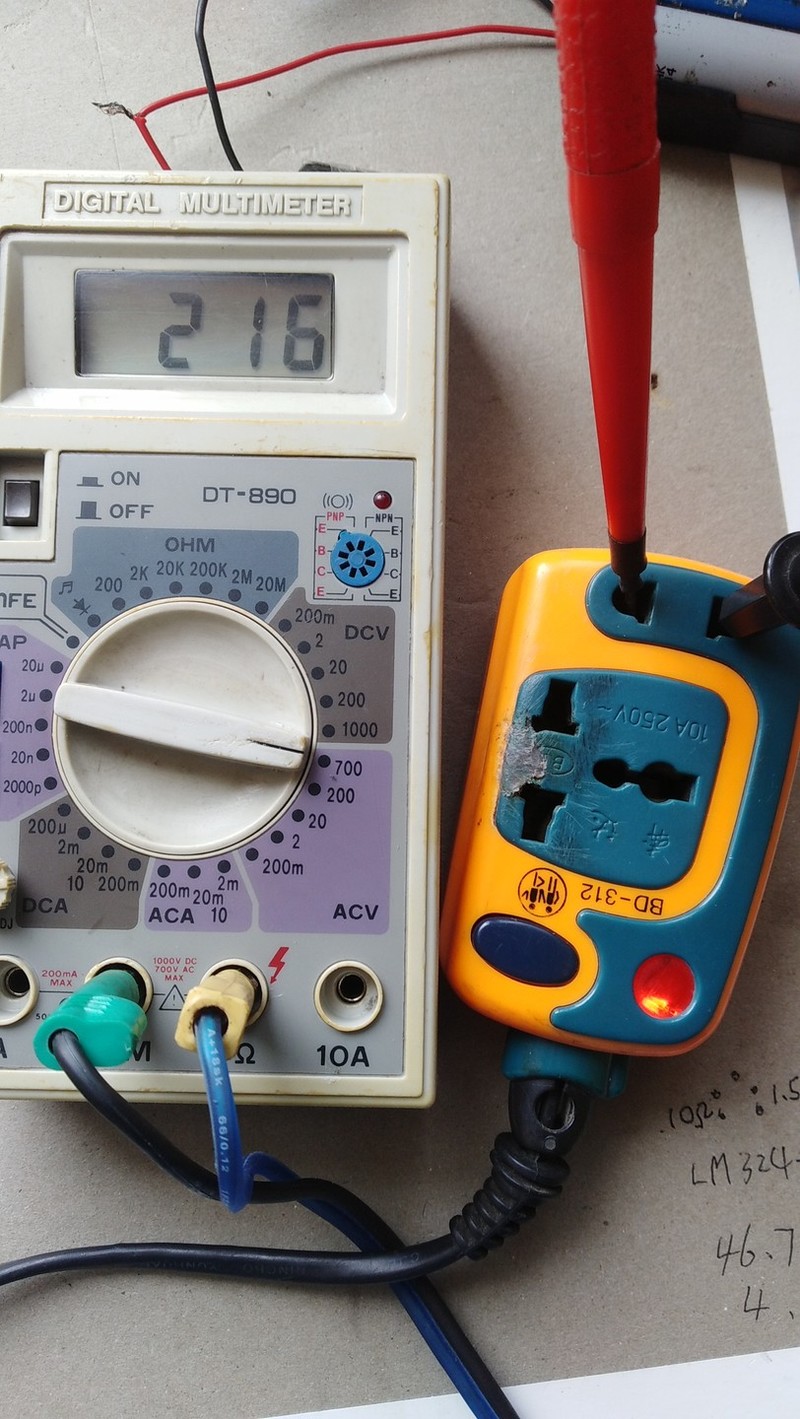

测220V。

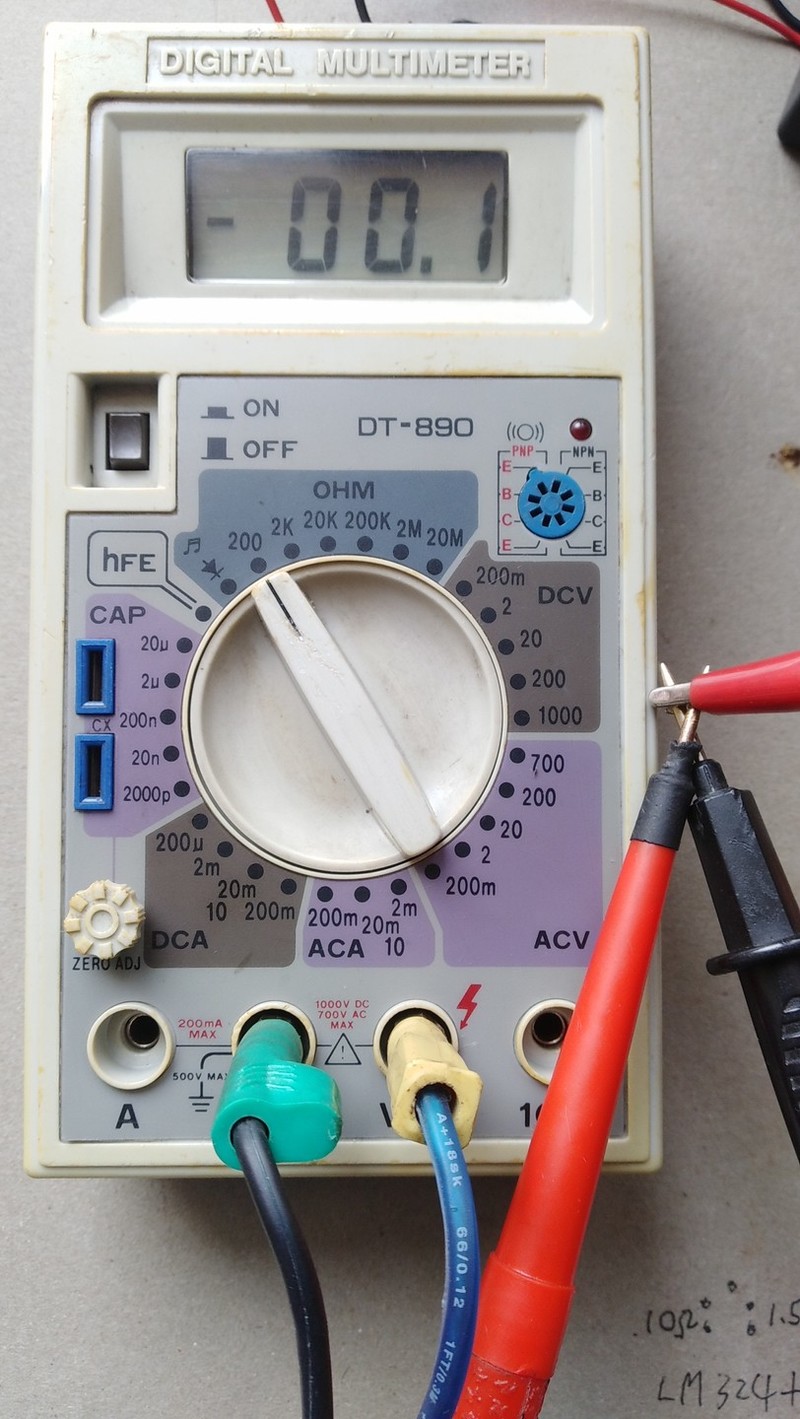

欧档短接。

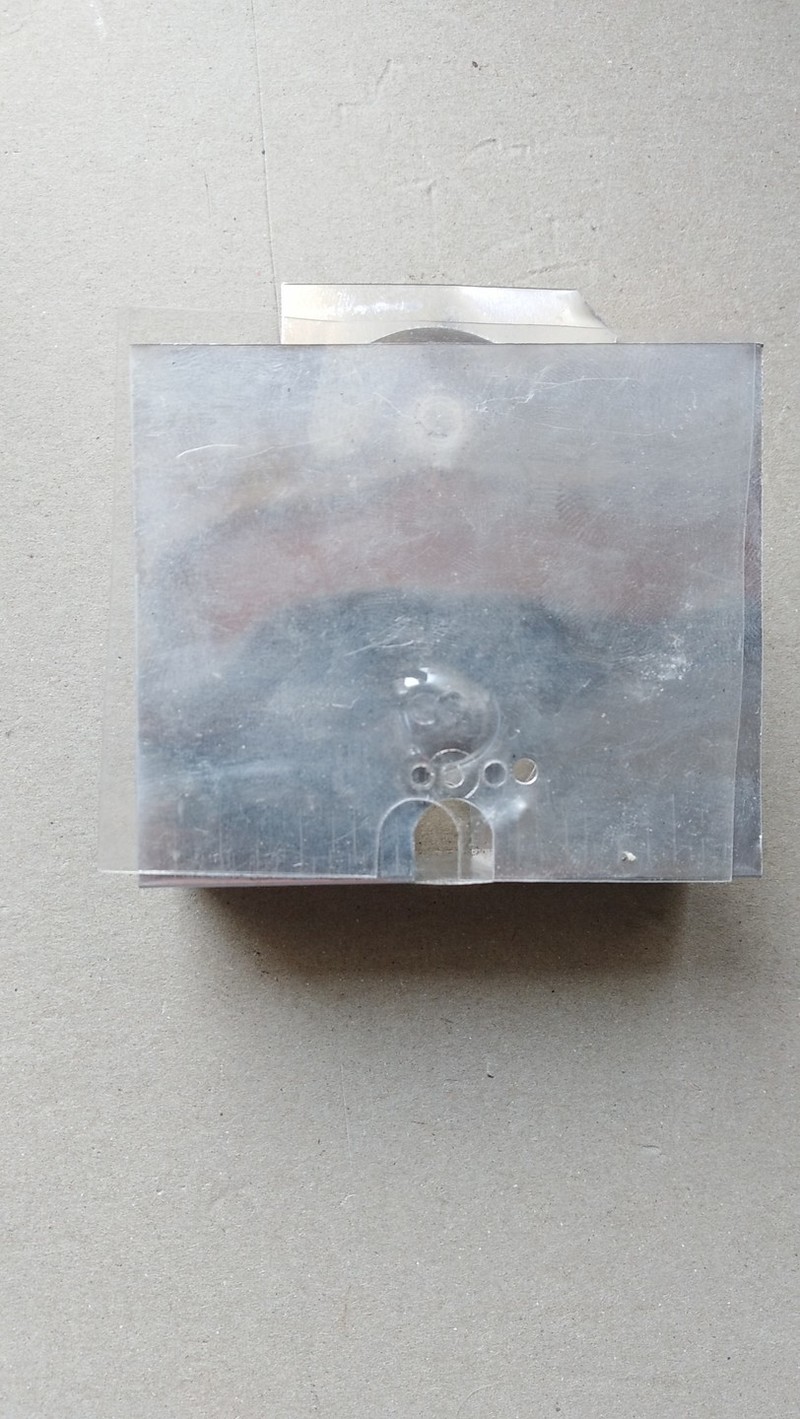

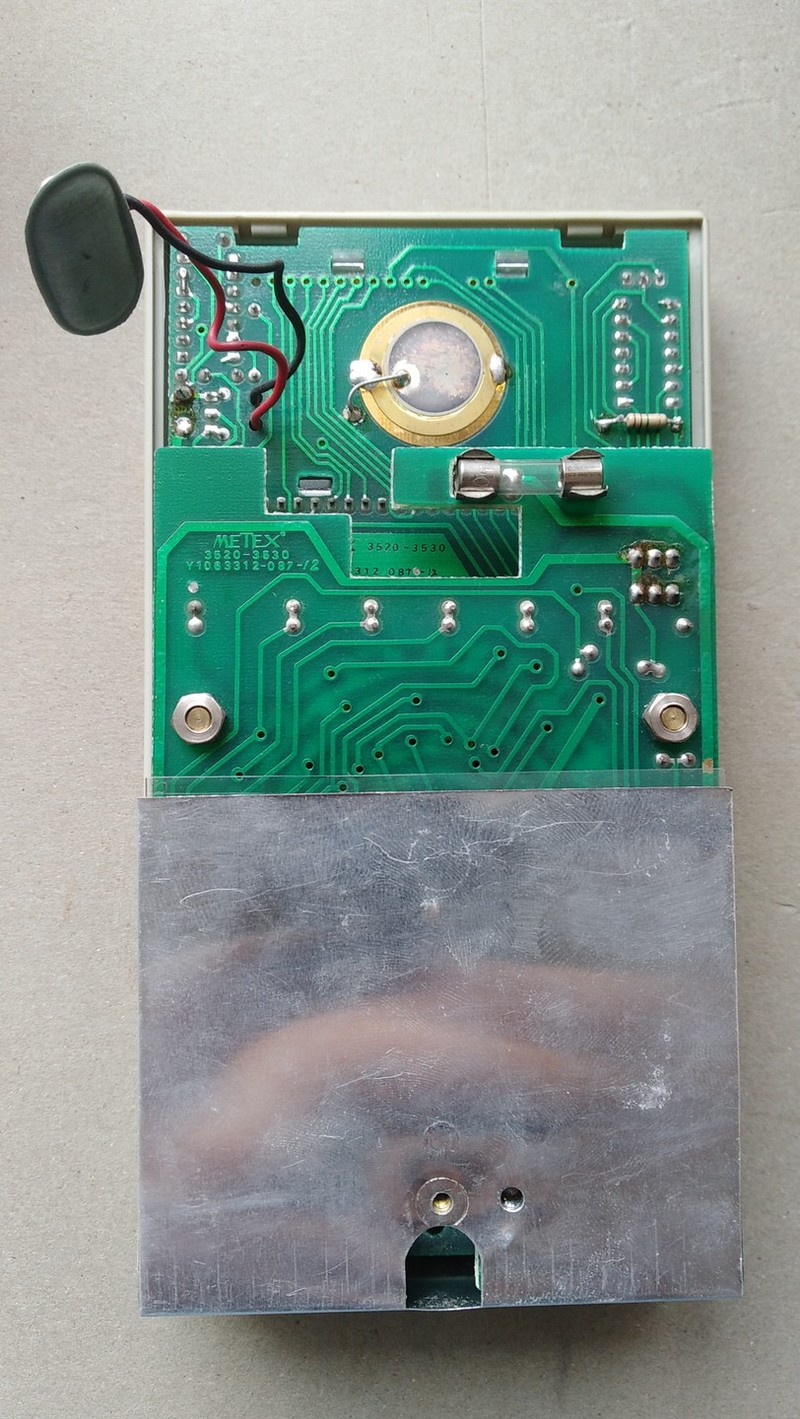

屏蔽片。

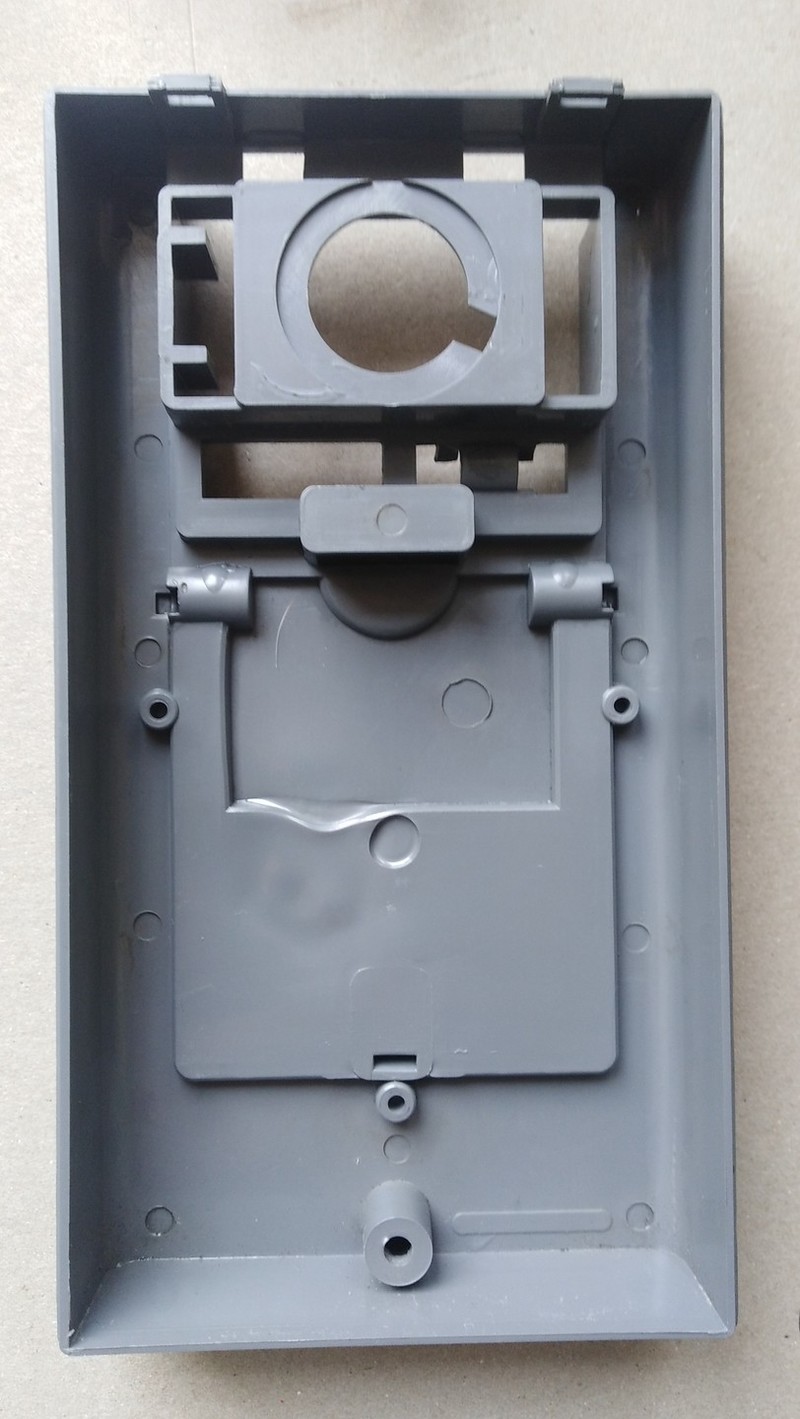

后盖。

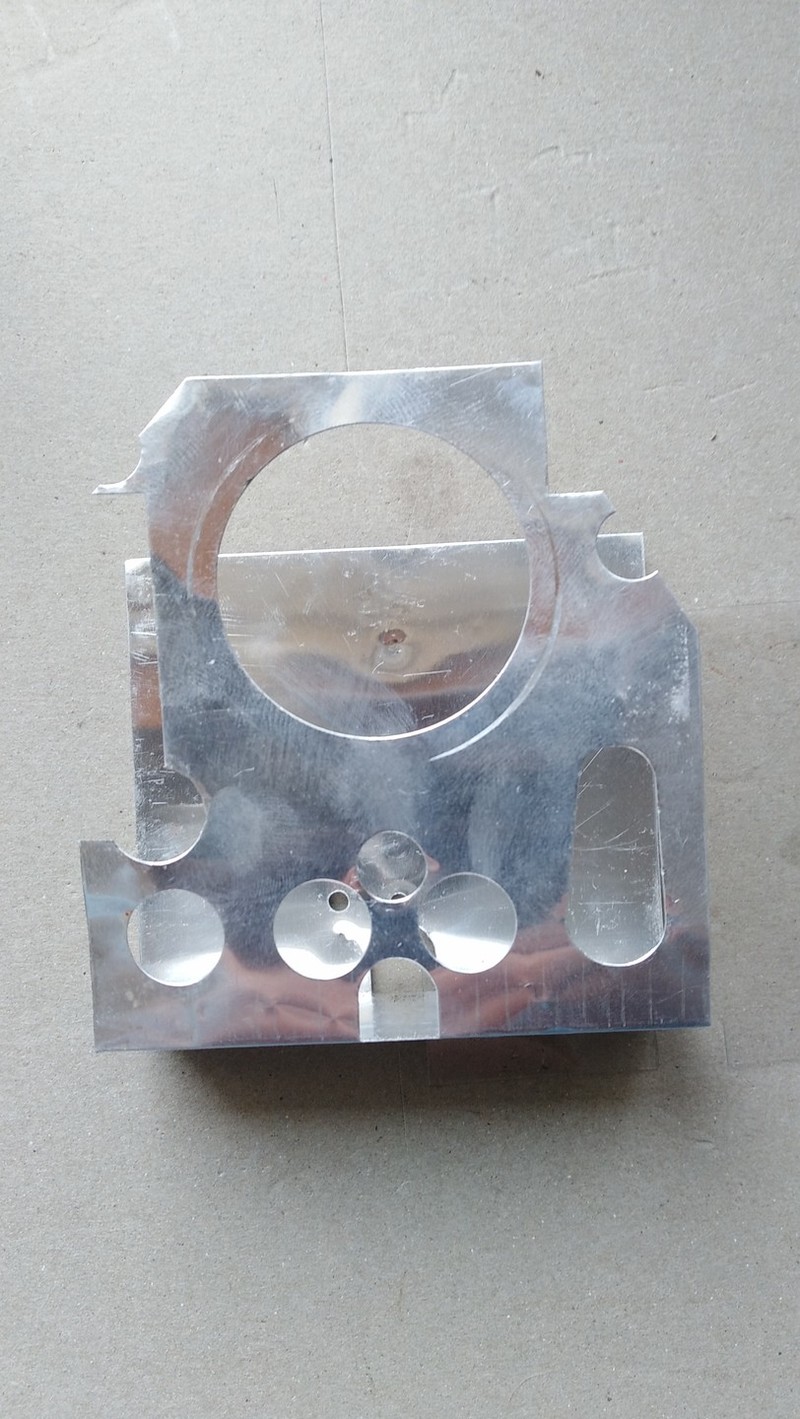

屏蔽片。

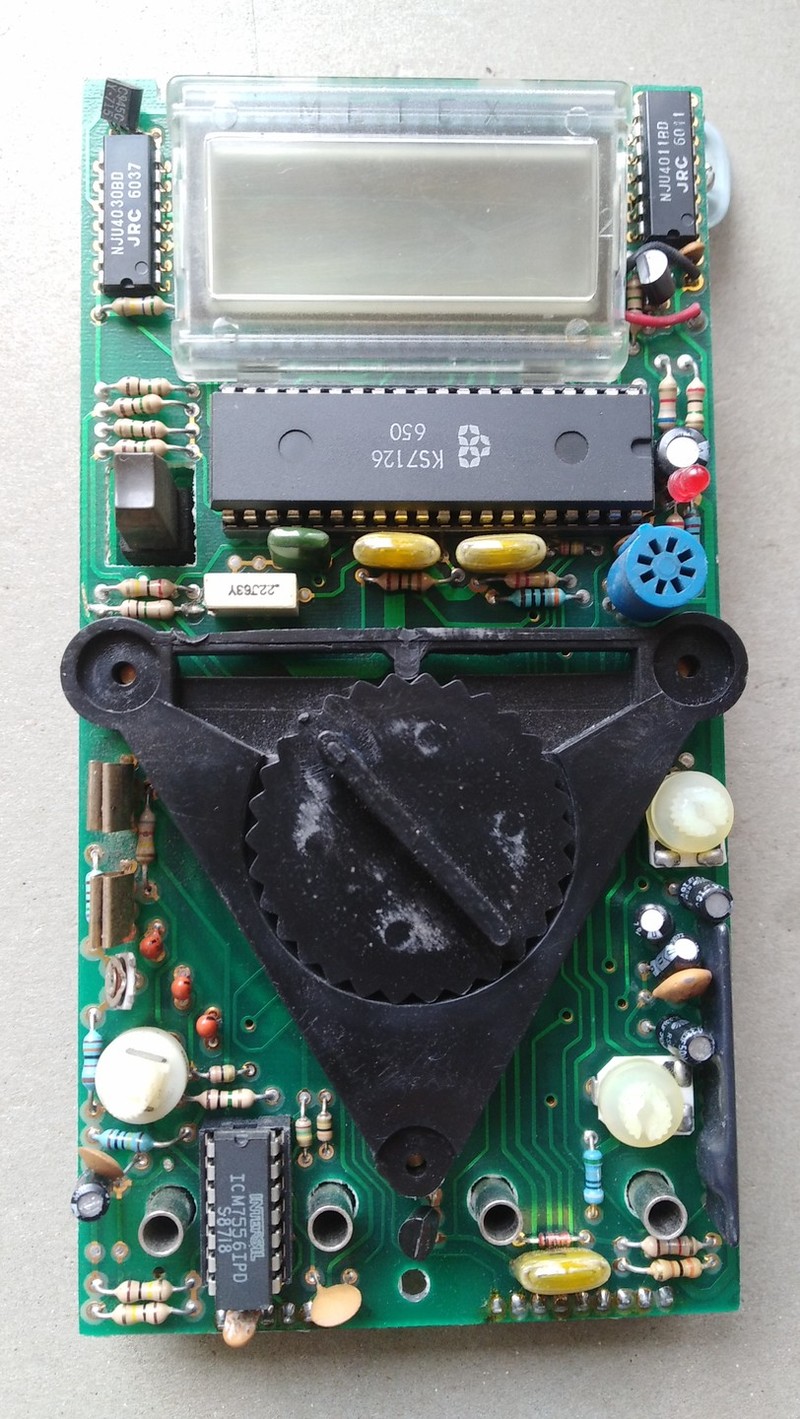

拨盘与众不同。

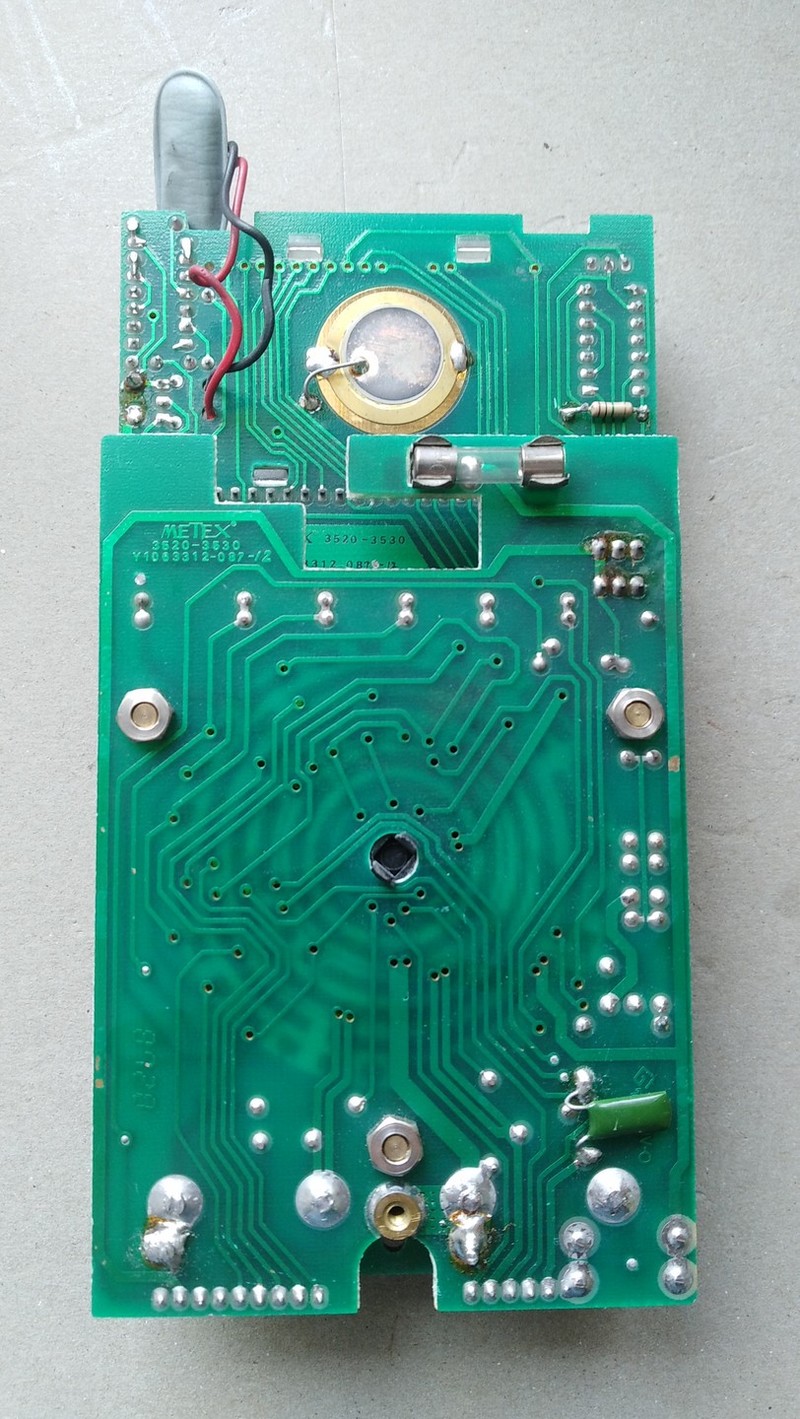

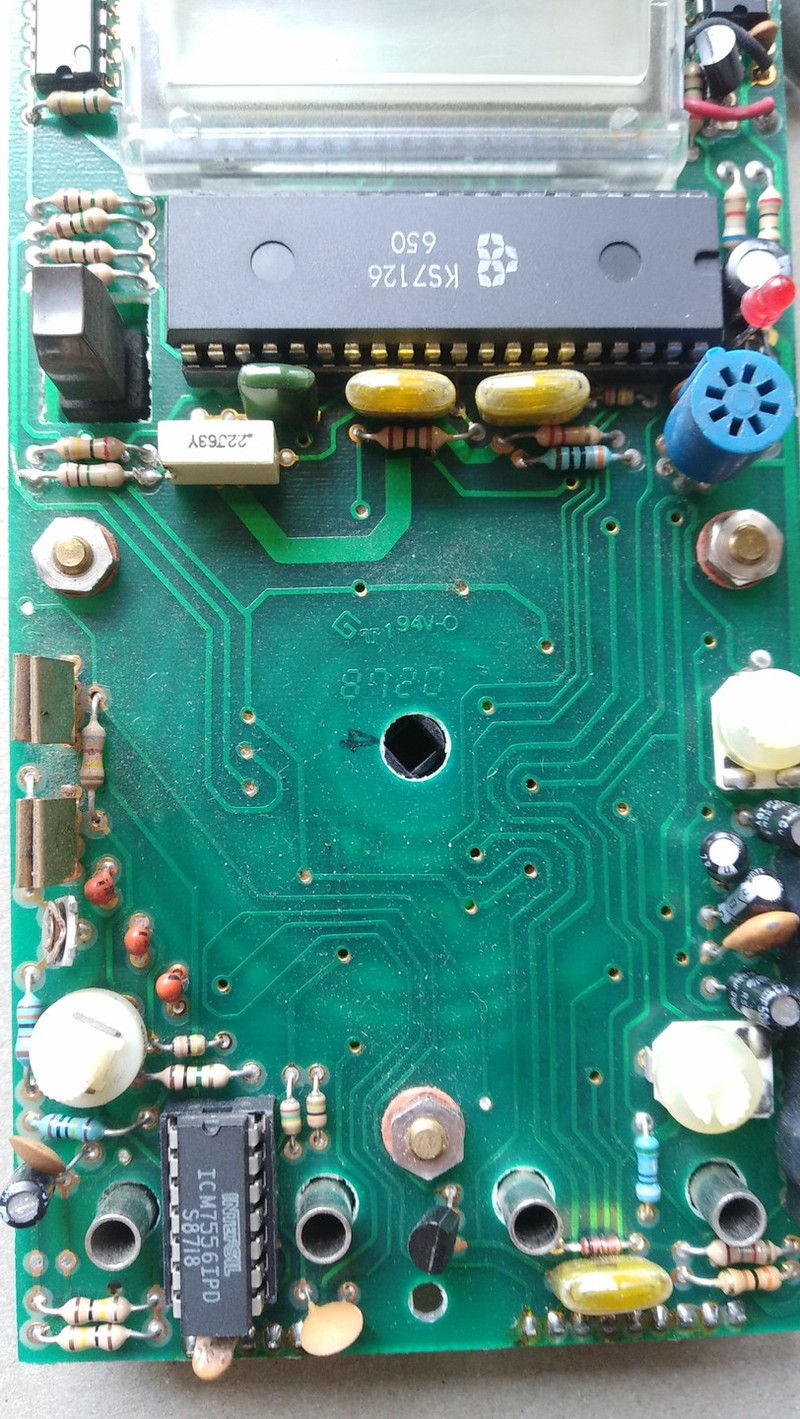

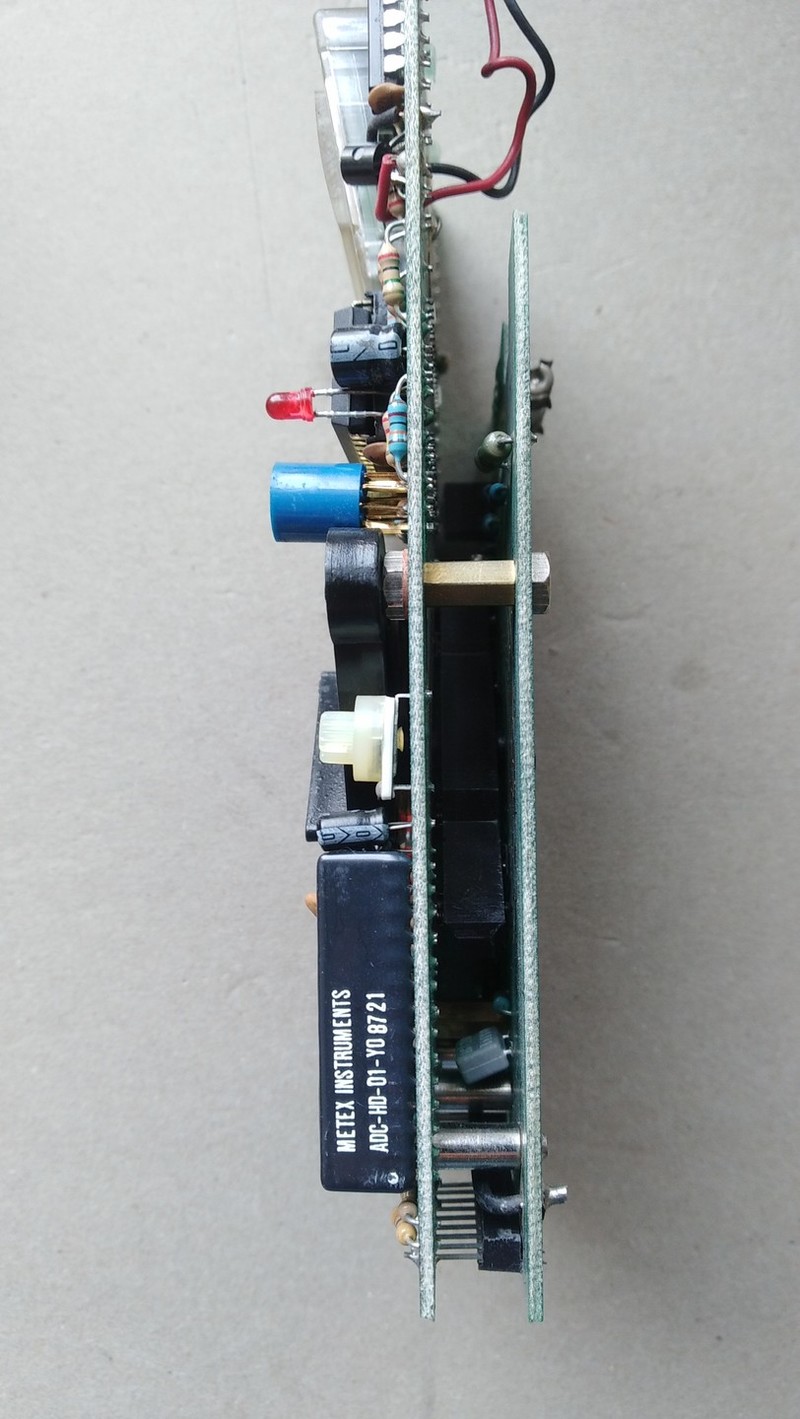

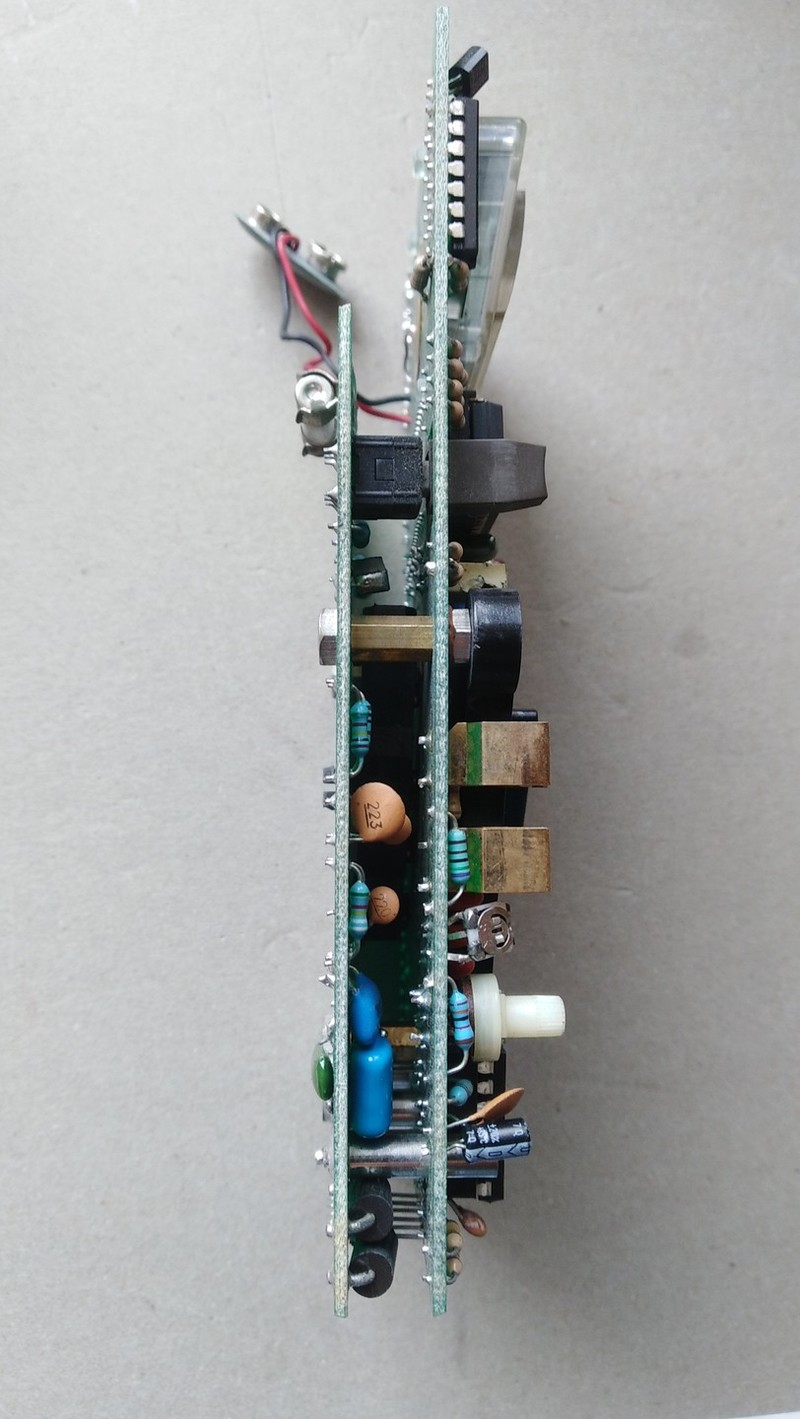

双PCB板。



以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(24)

散淡021 数字大神 2023-3-26 19:53:34
谢谢分享!
2023-3-26 19:53:34 回复
mvwz24029819 数字精灵 2023-3-26 20:08:09
很新的老表
2023-3-26 20:08:09 回复
qjf11 数字大师 2023-3-26 20:45:00
电路板上有METEX,是棒子的秋月?7126芯片的标识不认识,KS=kaisi(凯世)?国内的早期DT890A,拨盘类似,A/D有用7106的,也有用7136的,用7126的没见过。液晶是倾斜焊接的,两块小板中间是用针焊住的。有些不是V片。
2023-3-26 20:45:00 回复
MF500 数字探长 2023-3-26 21:28:51
谢谢分享
2023-3-26 21:28:51 回复
hhxx23 数字奇才 2023-3-26 21:55:19
我有块不太一样的
2023-3-26 21:55:19 回复
闻雨听风 数字王者 2023-3-26 22:08:33
      手里曾有一块全新的DT890A,使用7136芯片,那叫一个省电,会让你忘了有需要换电池这件事。就是因为拨盘手感不好,一直睡觉没有使用,过几年拿出来看看。保存了有20多年,后来发现测交流电压偏低,看维修案例可能有电容损坏,就因为是上下两块板,所以不想修,也算是保持原汁原味吧。后来在隔壁论坛出给了喜欢老表的坛友。
      其实挺讨厌这种两块电路板的老表,可能原来分立件体积大,不得已才这样设计吧!曾经修过我手里的一块9107A老表,为了换电阻档的保护三极管(做二极管用),拆开固定拨盘的固定螺丝,才能将两块电路板分离,两板一侧还有五条硬连接线,只能侧着翻开,要翻开就需要拆开显示屏的固定座,显示屏又是软排线连接,翻过来翻过去又怕断了,再着拨盘定位还挺复杂,定位钢珠又会弹出来,所以换个9013搞得手忙脚乱,复原拨盘很不容易安装到位,当然也是我技术不行。反正不想拆这些老表,就当作收藏吧。

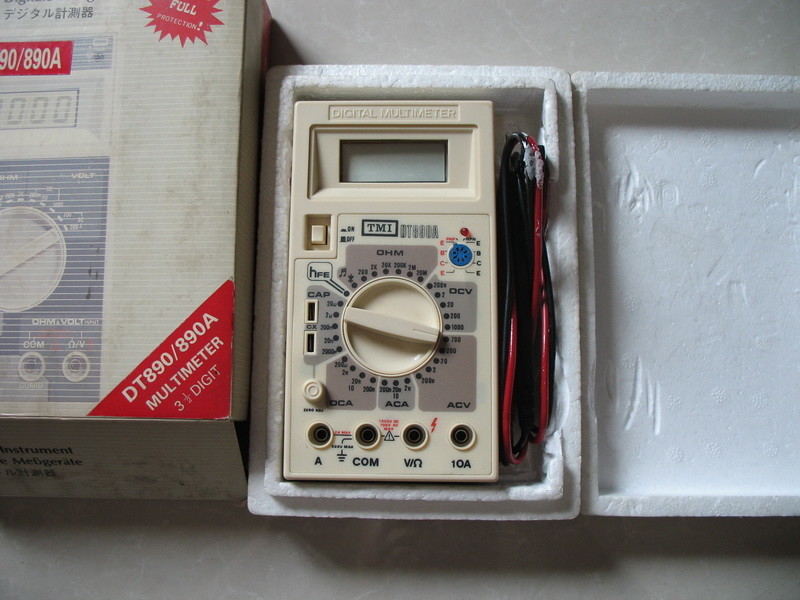

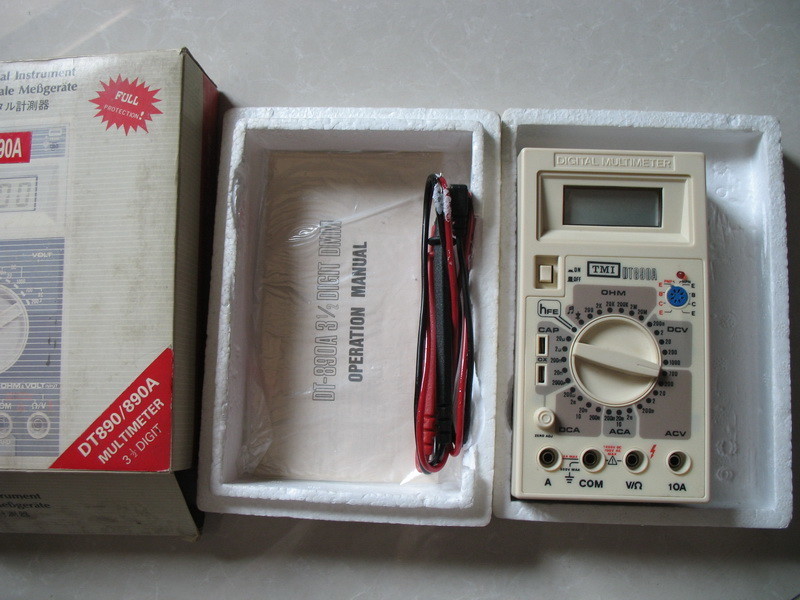

这是电脑里保存的照片:


2023-3-26 22:08:33 回复
勇闯沙滩 楼主     数字大神 2023-3-27 06:37:19
qjf11 发表于 2023-3-26 20:45
电路板上有METEX,是棒子的秋月?7126芯片的标识不认识,KS=kaisi(凯世)?国内的早期DT890A,拨盘类似,A/D ...

经验多见识广。
2023-3-27 06:37:19 回复
勇闯沙滩 楼主     数字大神 2023-3-27 07:05:02
闻雨听风 发表于 2023-3-26 22:08
手里曾有一块全新的DT890A,使用7136芯片,那叫一个省电,会让你忘了有需要换电池这件事。就是因为拨 ...

用过了就知道这表的性能。
2023-3-27 07:05:02 回复
佳维 数字精灵 2023-3-27 10:04:34
感谢分享
2023-3-27 10:04:34 回复
佳维 数字精灵 2023-3-27 10:05:50
闻雨听风 发表于 2023-3-26 22:08
手里曾有一块全新的DT890A,使用7136芯片,那叫一个省电,会让你忘了有需要换电池这件事。就是因为拨 ...

喜欢以前的包装盒,可以把表放上面用
2023-3-27 10:05:50 回复
zhangwj98 数字精灵 2023-3-27 12:18:30
回忆二十多年前
2023-3-27 12:18:30 回复
wgh1027 数字大神 2023-3-27 12:23:47
上世纪八九十年代的产物,还保存的那么新。
2023-3-27 12:23:47 回复
wgh1027 数字大神 2023-3-27 12:24:27
谢谢分享哦
2023-3-27 12:24:27 回复
喜欢就好 数字精灵 2023-3-27 21:14:56
做工不错,谢谢分享!
2023-3-27 21:14:56 回复
wgh1027 数字大神 2023-3-29 20:43:06
老表不错
2023-3-29 20:43:06 回复
ECC2019 数字小子 2023-3-29 23:39:28
虽然做工很好就是太老了还没有200M欧姆档位,闲鱼上卖80左右不如买个全新自动表
2023-3-29 23:39:28 回复
cdsh 数字梦想家 2023-3-30 08:51:22
谢谢分享
2023-3-30 08:51:22 回复
佳维 数字精灵 2023-4-1 16:39:11
ECC2019 发表于 2023-3-29 23:39
虽然做工很好就是太老了还没有200M欧姆档位,闲鱼上卖80左右不如买个全新自动表 ...

卖80多一个不是它的使用价值了
2023-4-1 16:39:11 回复
乐在其中110 数字精灵 2023-4-2 21:57:04
谢谢分享
2023-4-2 21:57:04 回复
