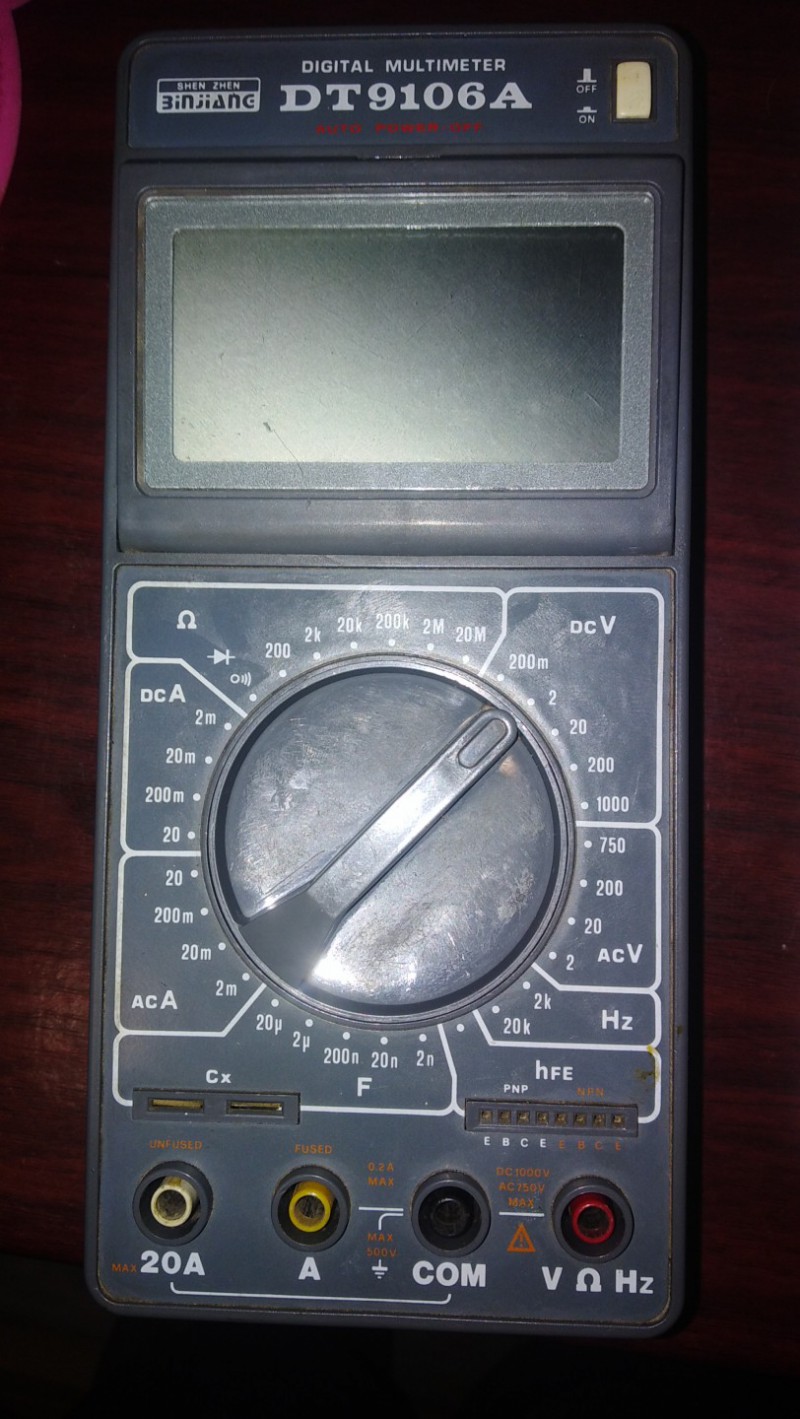

滨江DT9106A拆机查故障

发表于：2023-7-2 20:27:24 1094
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 滨江DT9106A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

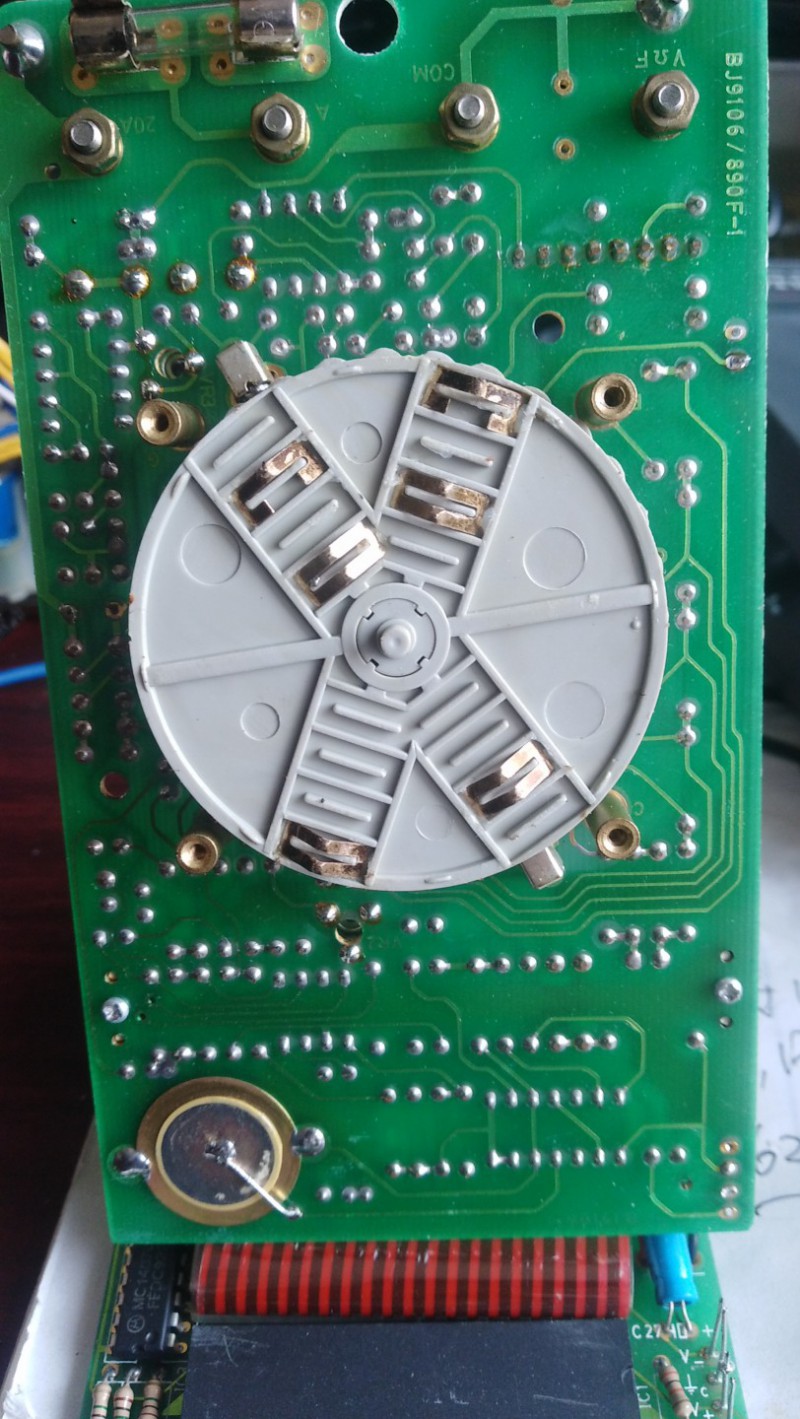

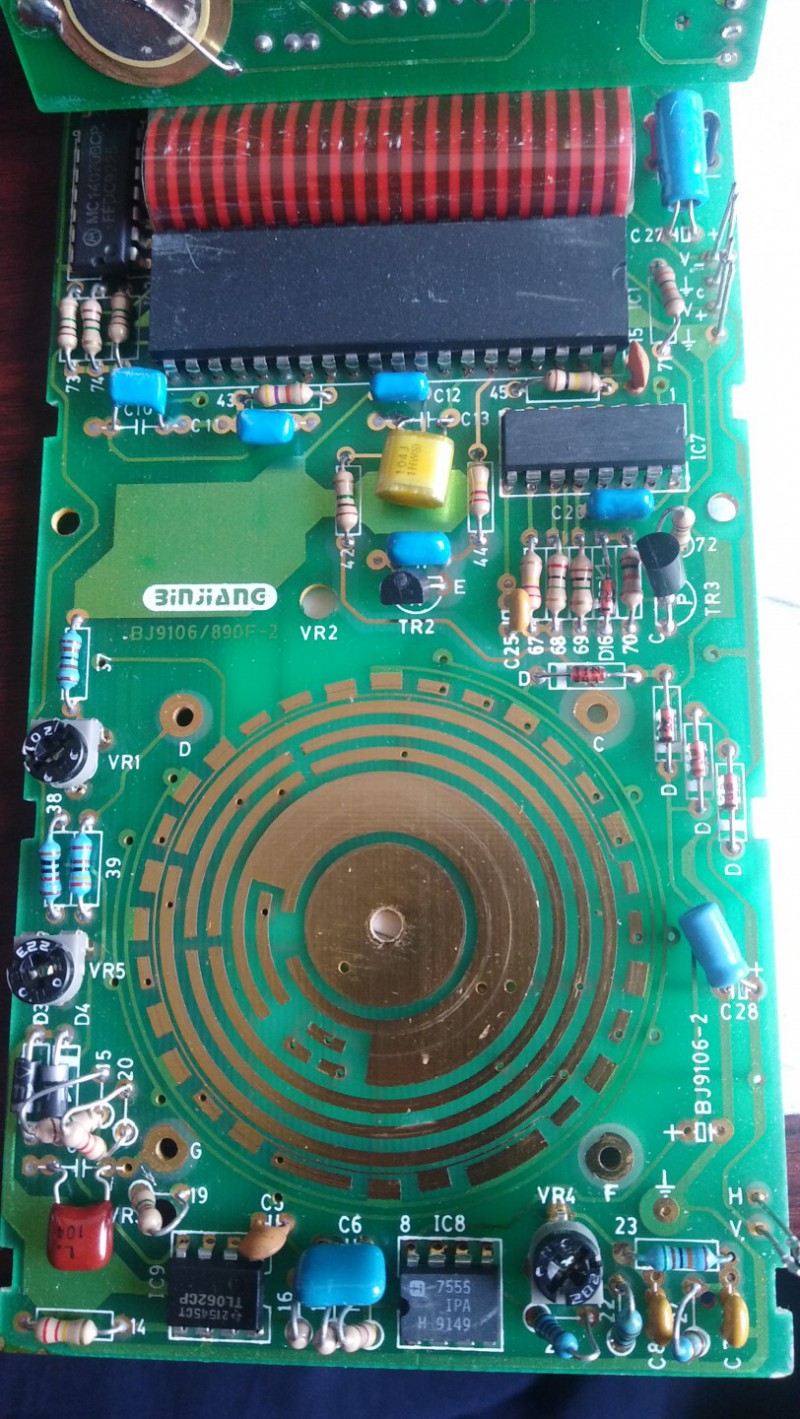

这个滨江DT9106A是个老表，里面是双层板，看做工用料很不错。有两个集成电路没有型号，测了直流电压，电阻档表现很不错。可是一测交流电压，4个档位显示的数值竟然都一样，又测交流电流档奇迹出现了；4个档位显示的数值和交流电压档也一样，太奇怪了。第2天忽然想到以前维修过一个500型指针表，也是电压档的几个档数值都一样，经过拆波段开关原来动触片掉了。那么马上拆表看看触片，原来触片坏了好几个。找到故障，可是这种触片很大网上没有。


















收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

fslichong 数字王者 2023-7-2 21:11:44
我上次还修到一个触片被上个维修人员弄丢了的
2023-7-2 21:11:44 回复
不羁的风yb 数字精灵 2023-7-2 21:40:24
触片交叉排列还是第一次见
2023-7-2 21:40:24 回复
mvwz24029819 数字精灵 2023-7-2 21:41:29
慢慢找，等到有的时候再修，反正又不缺表用
2023-7-2 21:41:29 回复
勇闯沙滩 楼主     数字大神 2023-7-3 05:48:17
mvwz24029819 发表于 2023-7-2 21:41
慢慢找，等到有的时候再修，反正又不缺表用

也就得这样了。
2023-7-3 05:48:17 回复
散淡021 数字大神 2023-7-3 05:51:44
谢谢分享










2023-7-3 05:51:44 回复
勇闯沙滩 楼主     数字大神 2023-7-3 08:56:53

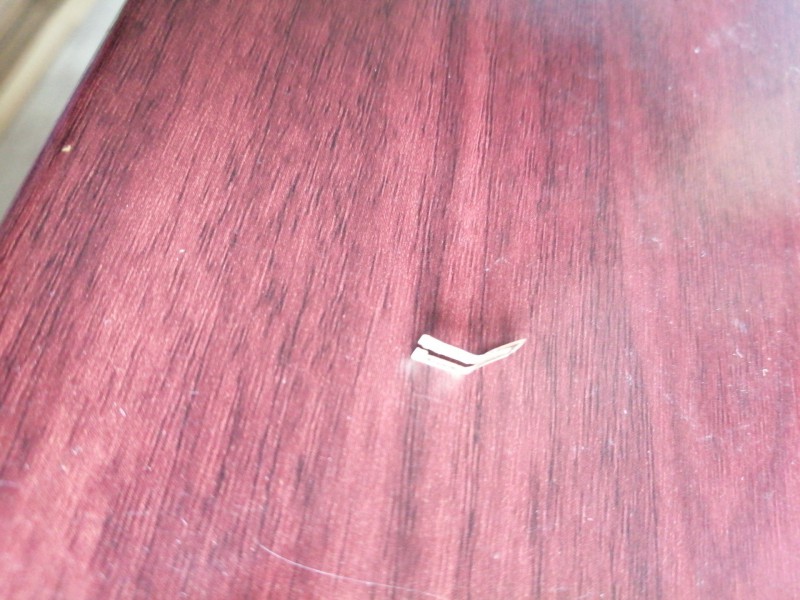

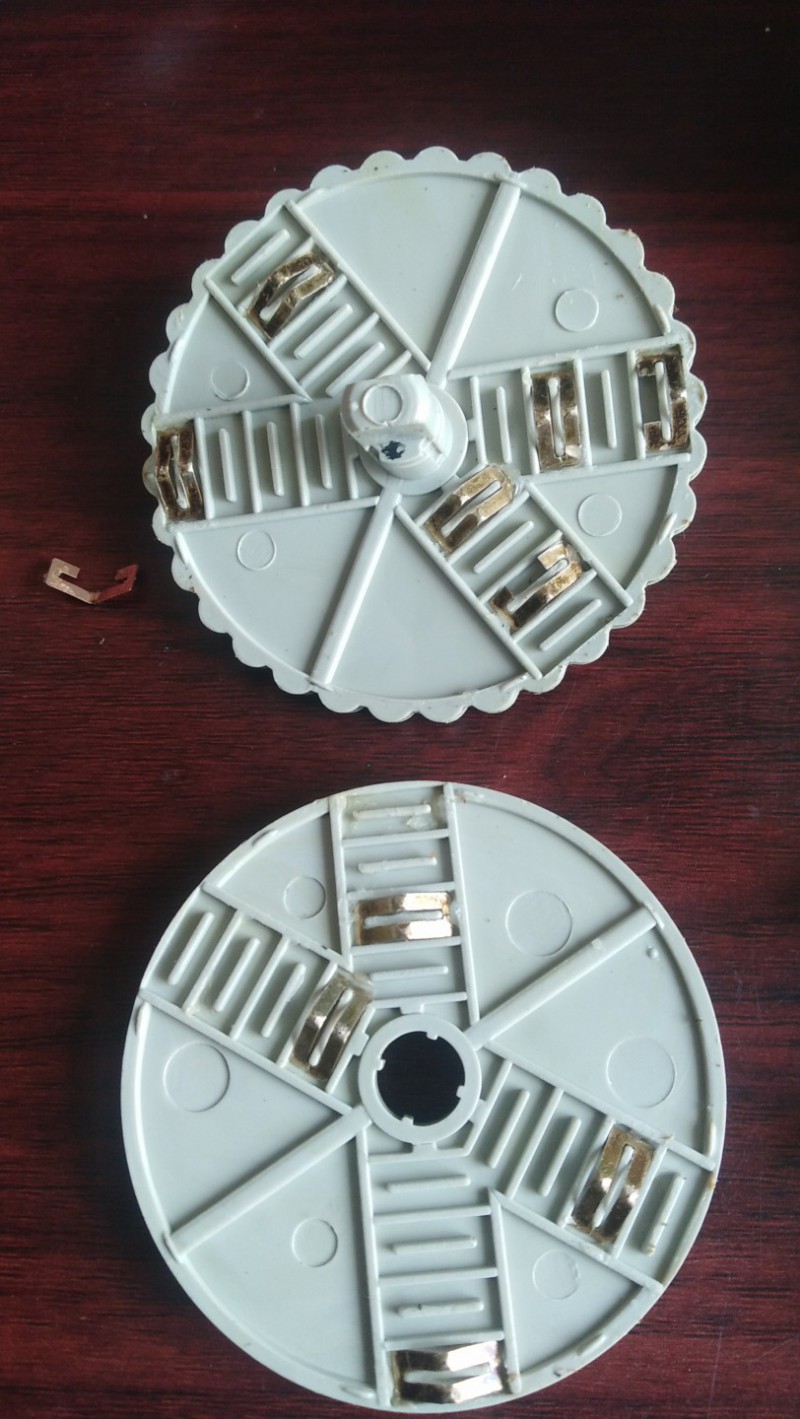

好几个开口了的触片，为什么这表爱坏这个件？
以下程序自动插入未在内容中添加的图片或附件
2023-7-3 08:56:53 回复
wgh1027 数字大神 2023-7-3 09:55:06
谢谢分享
2023-7-3 09:55:06 回复
wgh1027 数字大神 2023-7-3 10:01:18
勇闯沙滩 发表于 2023-7-3 08:56
好几个开口了的触片，为什么这表爱坏这个件？

触片一边开口不影响使用
2023-7-3 10:01:18 回复
cdsh 数字梦想家 2023-7-4 09:23:46
找到问题就可以了，等有配件了就能修好
2023-7-4 09:23:46 回复
勇闯沙滩 楼主     数字大神 2023-7-5 05:58:10
cdsh 发表于 2023-7-4 09:23
找到问题就可以了，等有配件了就能修好

是的，面包会有的。
2023-7-5 05:58:10 回复
hymyfzgs 数字大师 2023-7-5 11:49:26
谢谢分享
2023-7-5 11:49:26 回复
勇闯沙滩 楼主     数字大神 2023-7-6 12:33:19
已经维修好，是整流电容的问题，坏弹片不起作用。
2023-7-6 12:33:19 回复
wgh1027 数字大神 2023-7-6 20:17:12
又修好了一个婊子恭喜恭喜
2023-7-6 20:17:12 回复
wgh1027 数字大神 2023-7-6 20:18:06
谢谢分享哦
2023-7-6 20:18:06 回复
netbuyer 数字斗士 2023-7-6 22:10:25
谢谢分享 !
2023-7-6 22:10:25 回复
wgh1027 数字大神 2023-7-7 20:31:56
高手
2023-7-7 20:31:56 回复
