滨江DT9106A不能测ACV修理

发表于：2023-7-6 11:38:16 1336
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 滨江DT9106A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

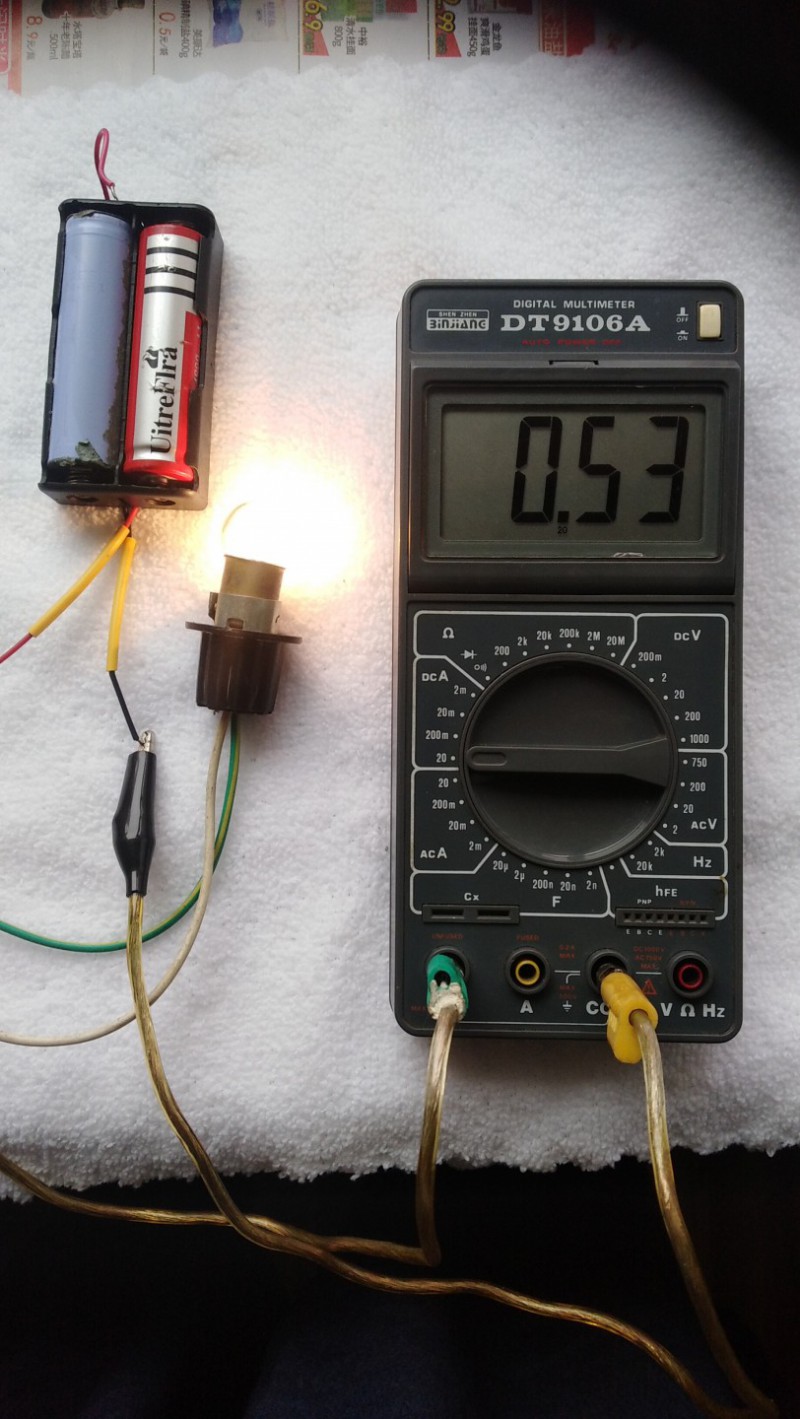

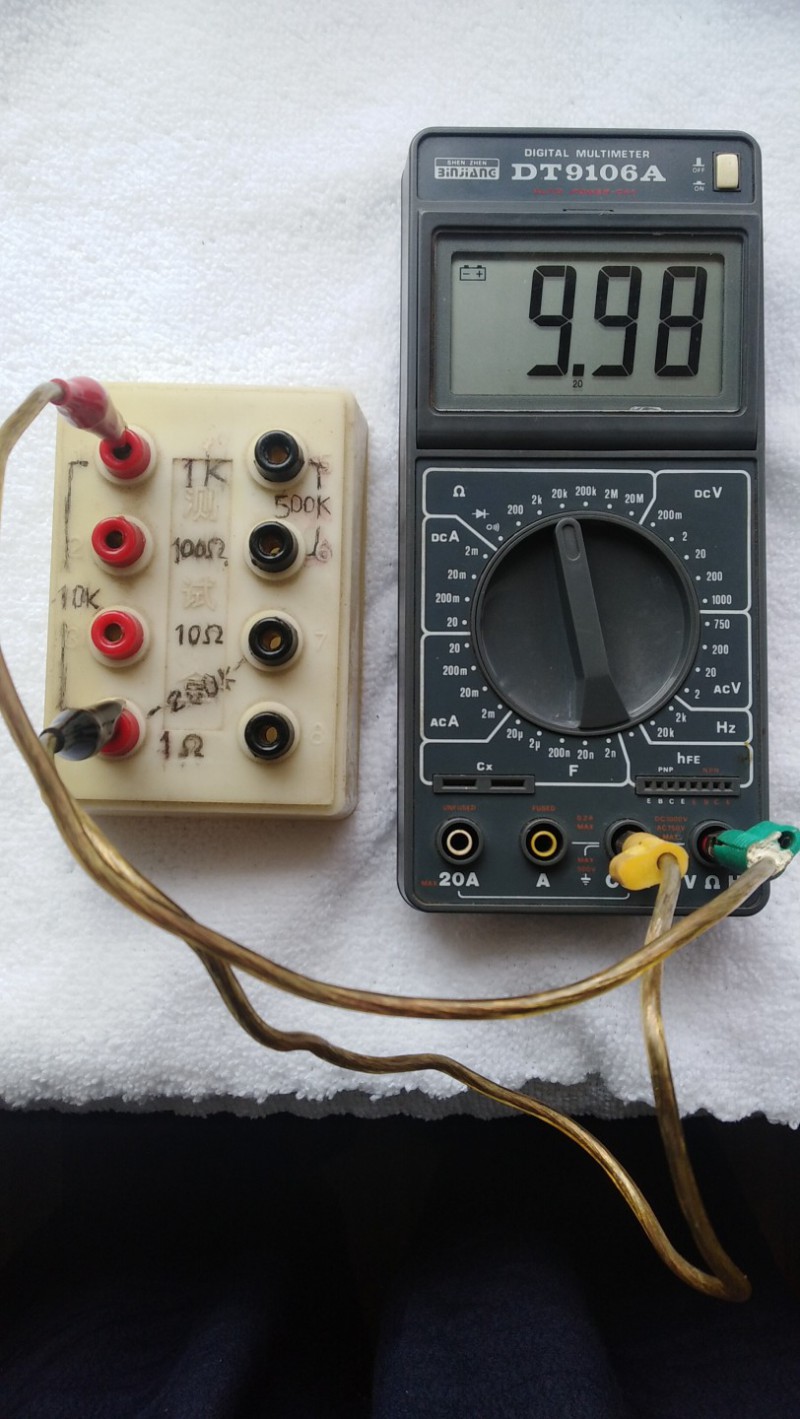

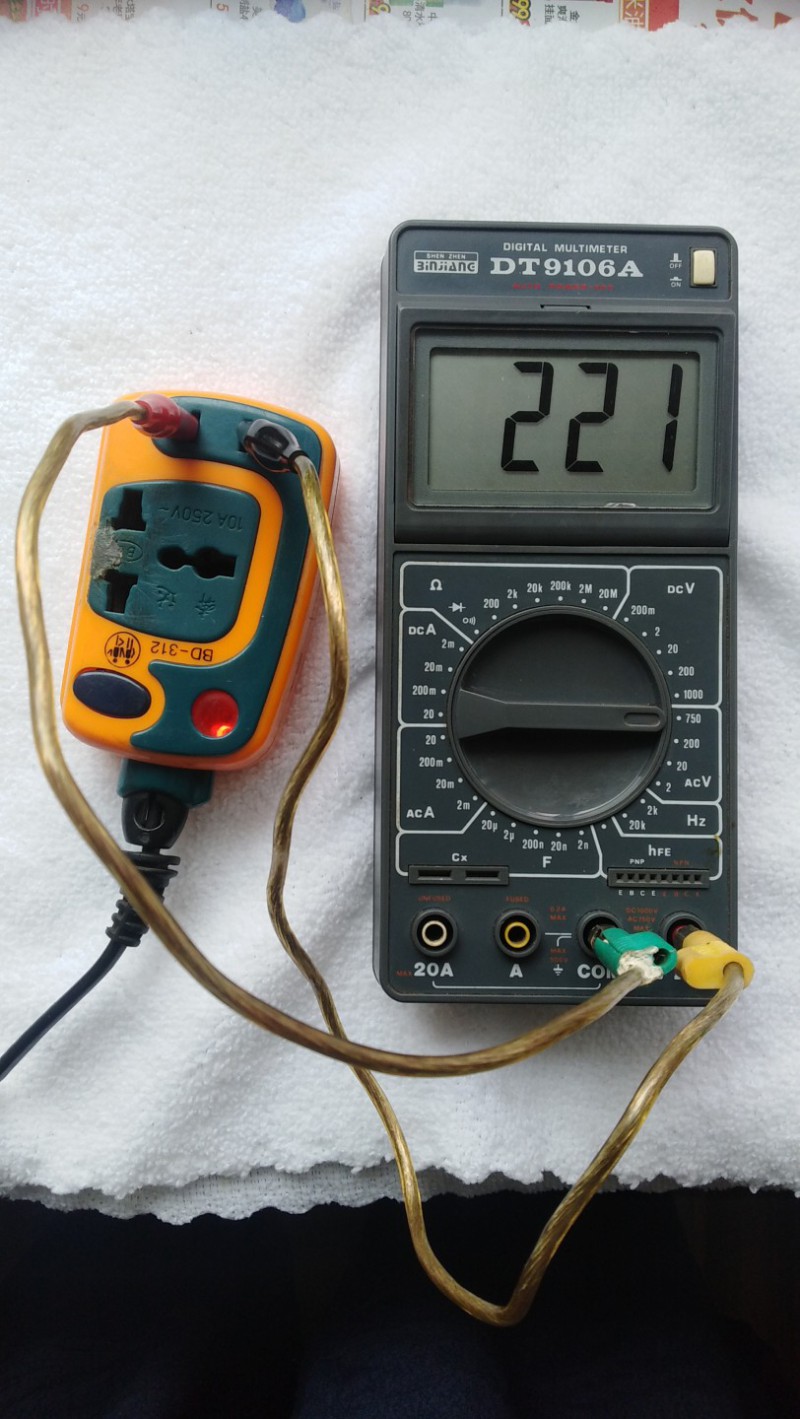

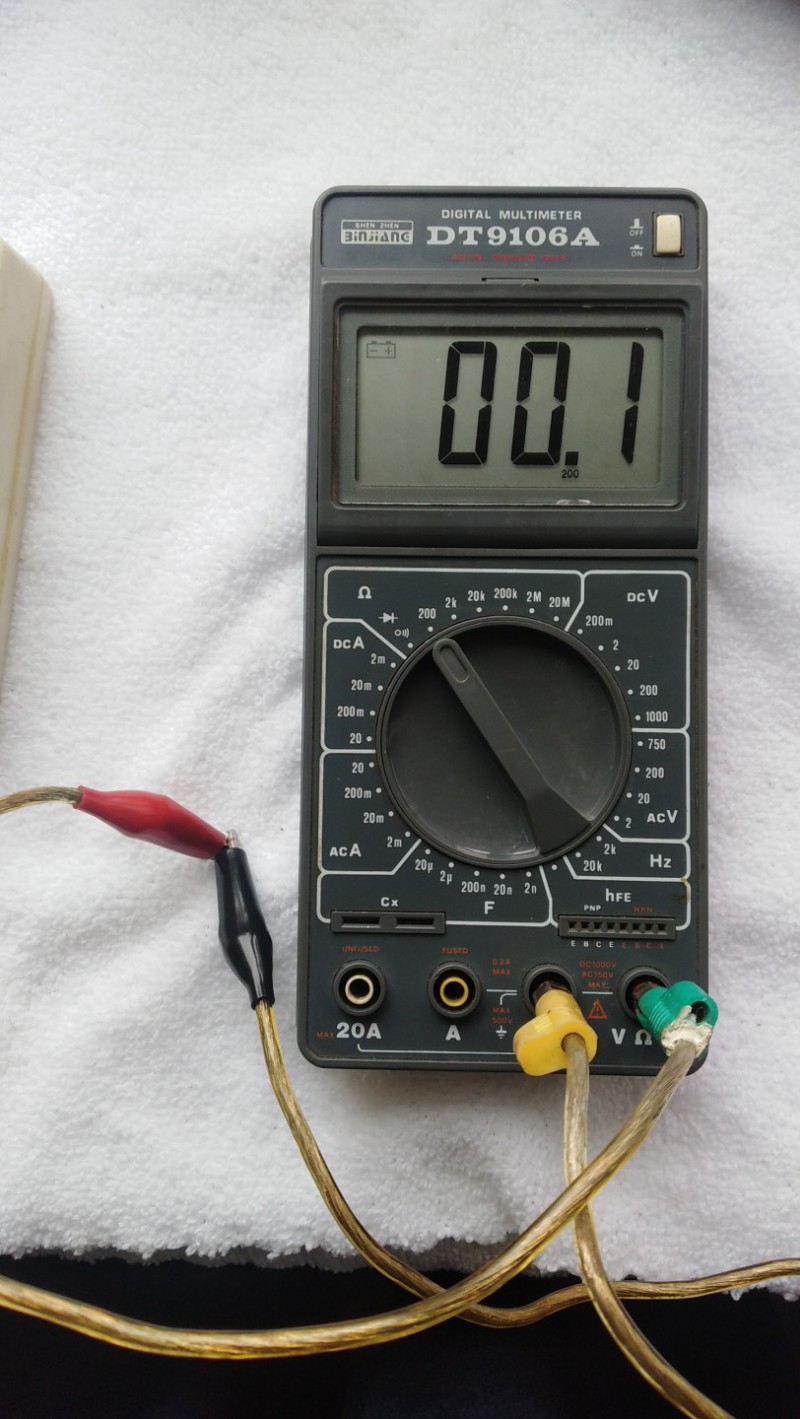

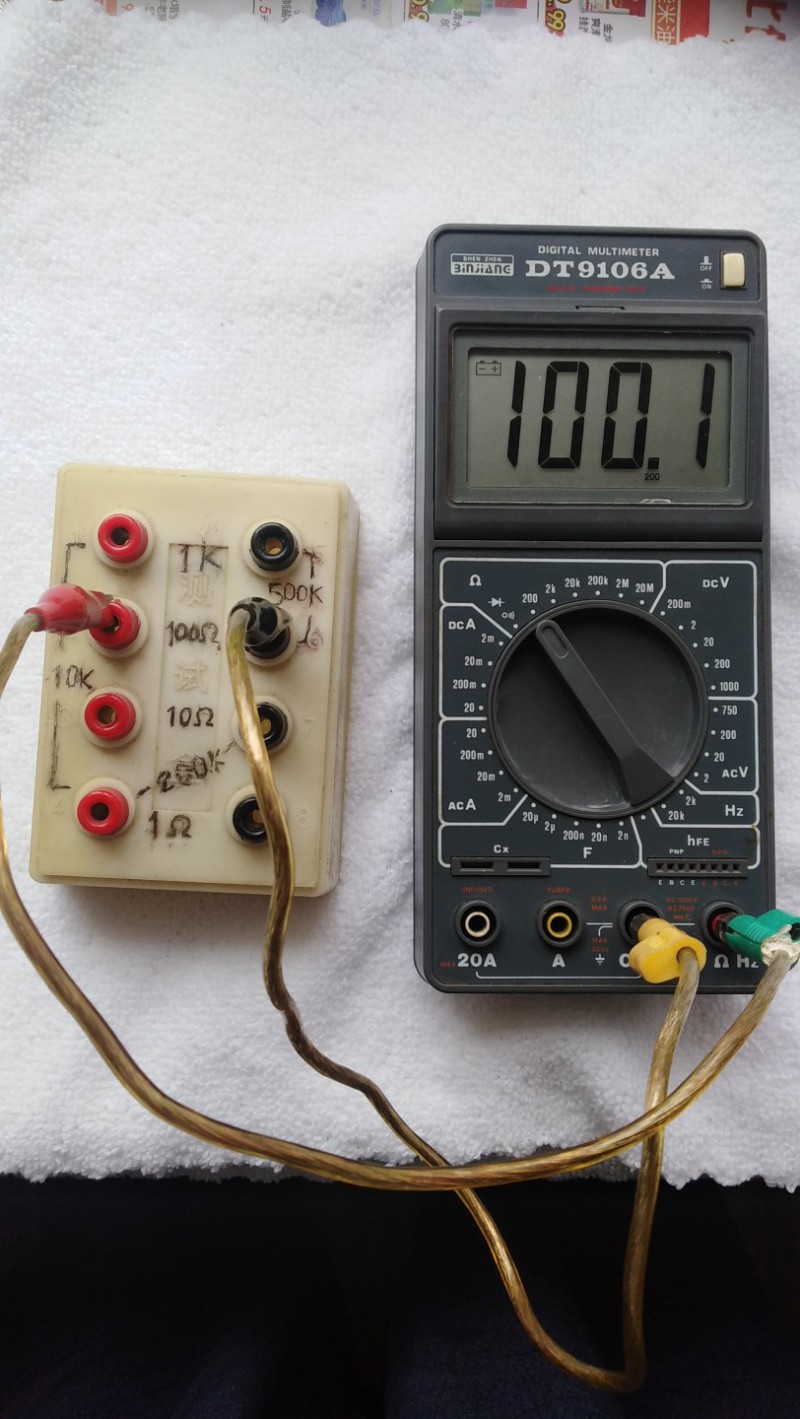

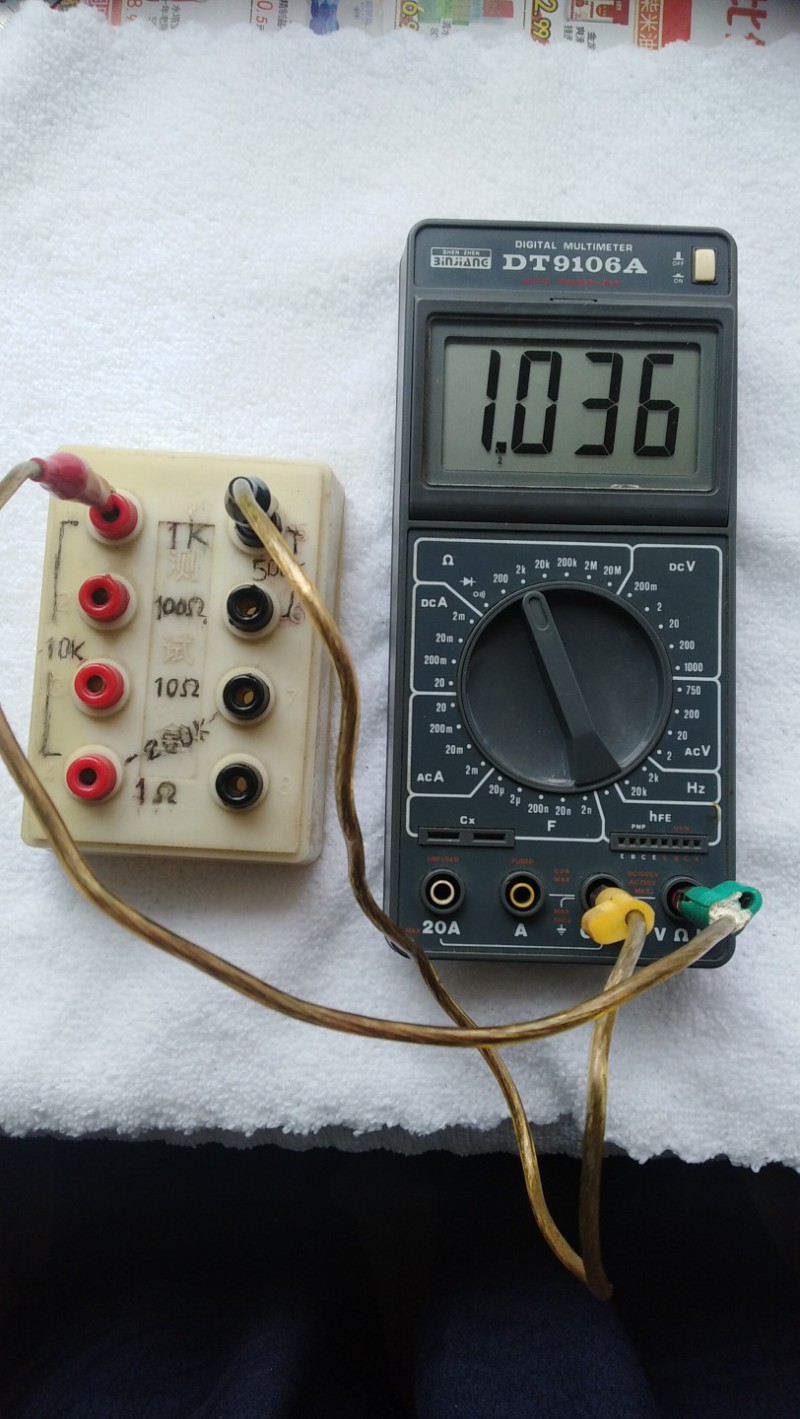

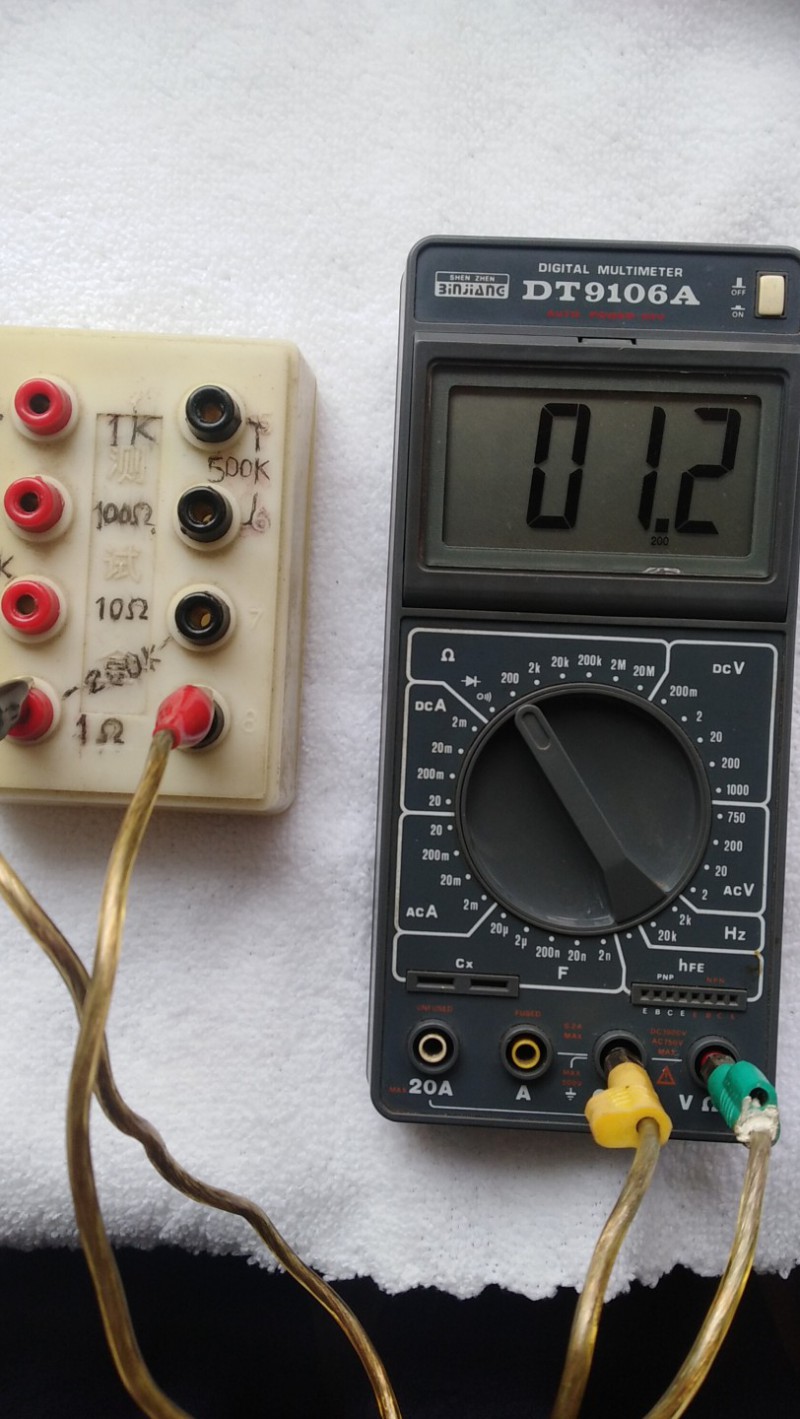

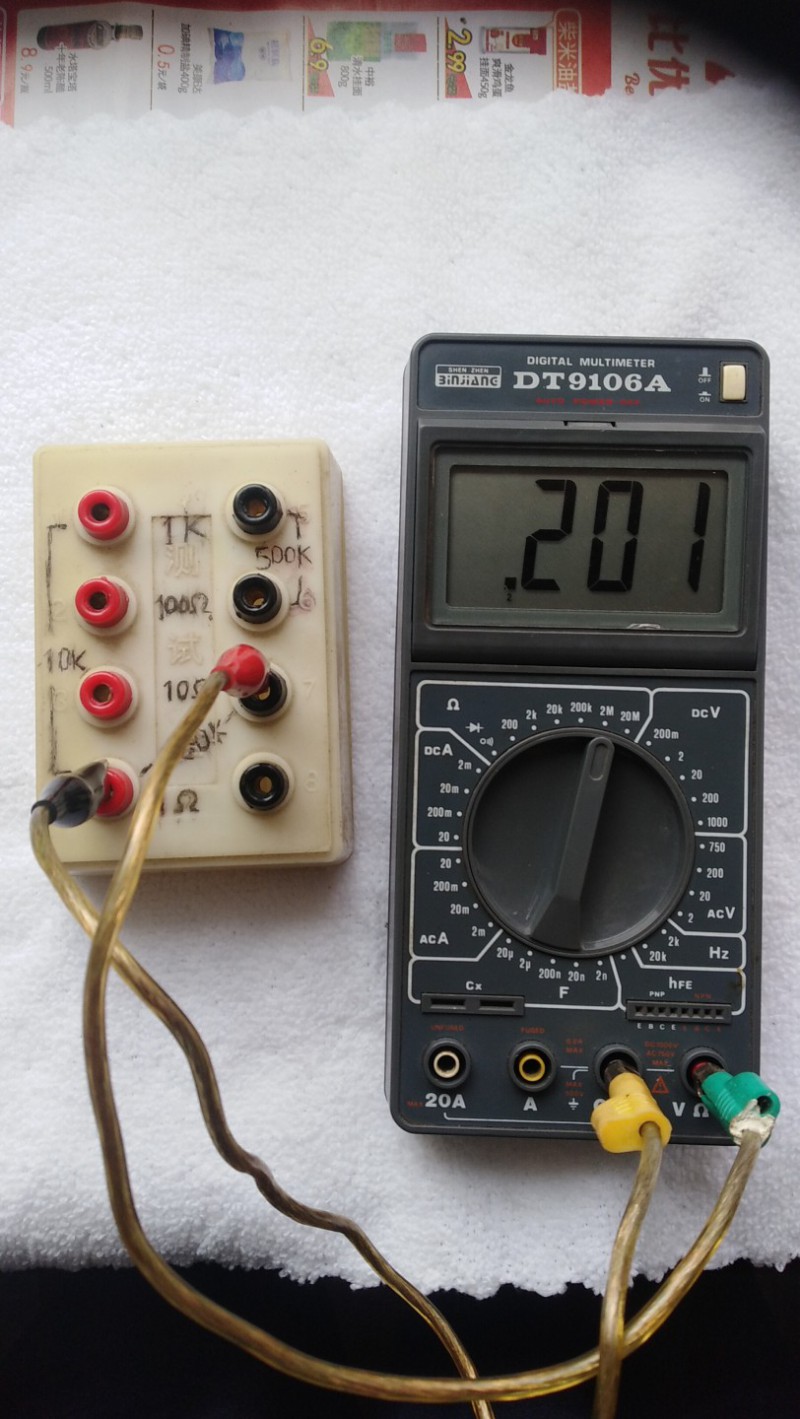

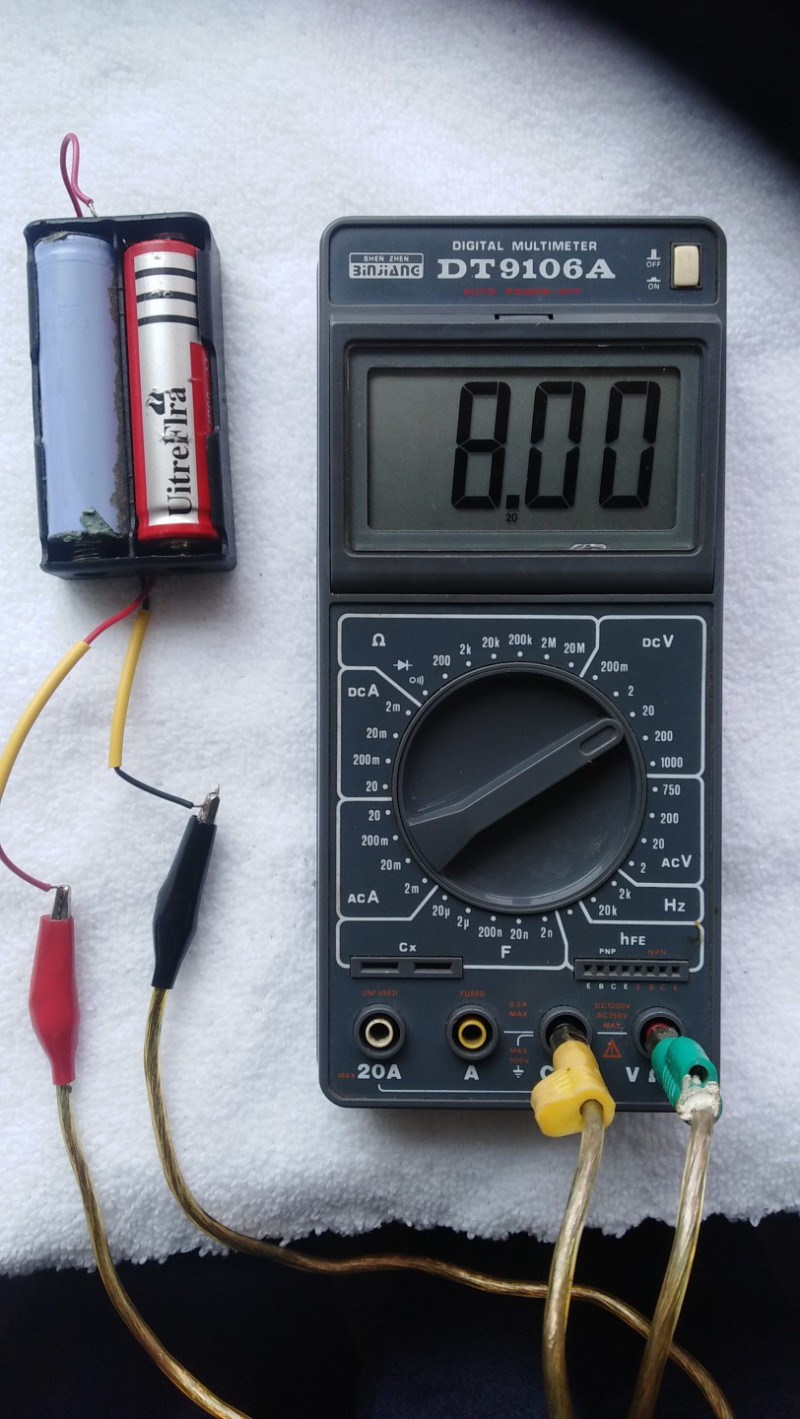

这个滨江DT9106A不能测ACV和ACA，上次拆了表以为是拨盘下面的坏触片造成的，可是经过反复换触片位置及做触片没有起到作用，又回到开始--查交流档的整流问题，因为交流档有问题一般都是在整流部分或062芯片（在论坛学习到的）；那么在062附近看到两个35V4,7微法的电容好像受潮了，立即换掉圆满解决。经测试各档还很准确，30多年的表还表现不错，据说当年这表好几百。

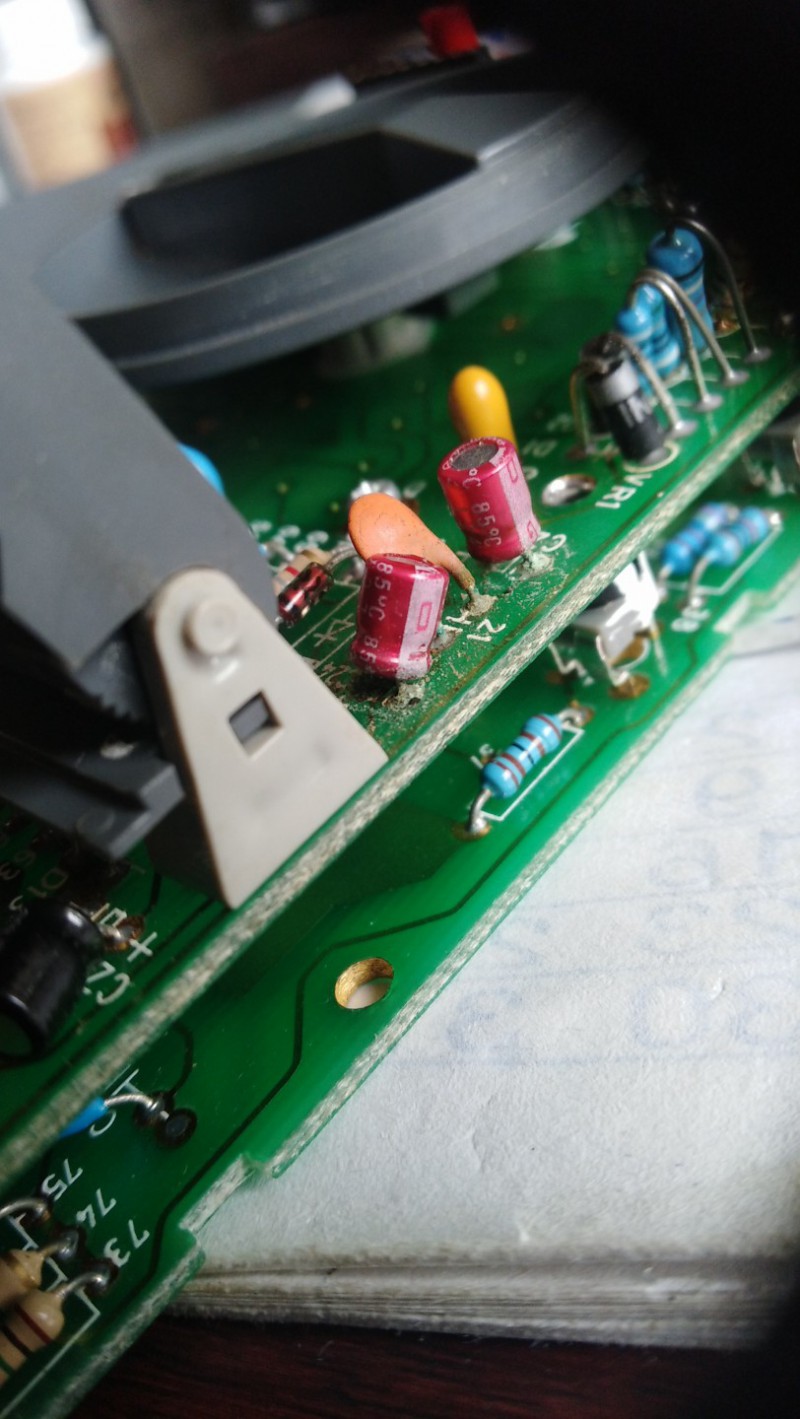

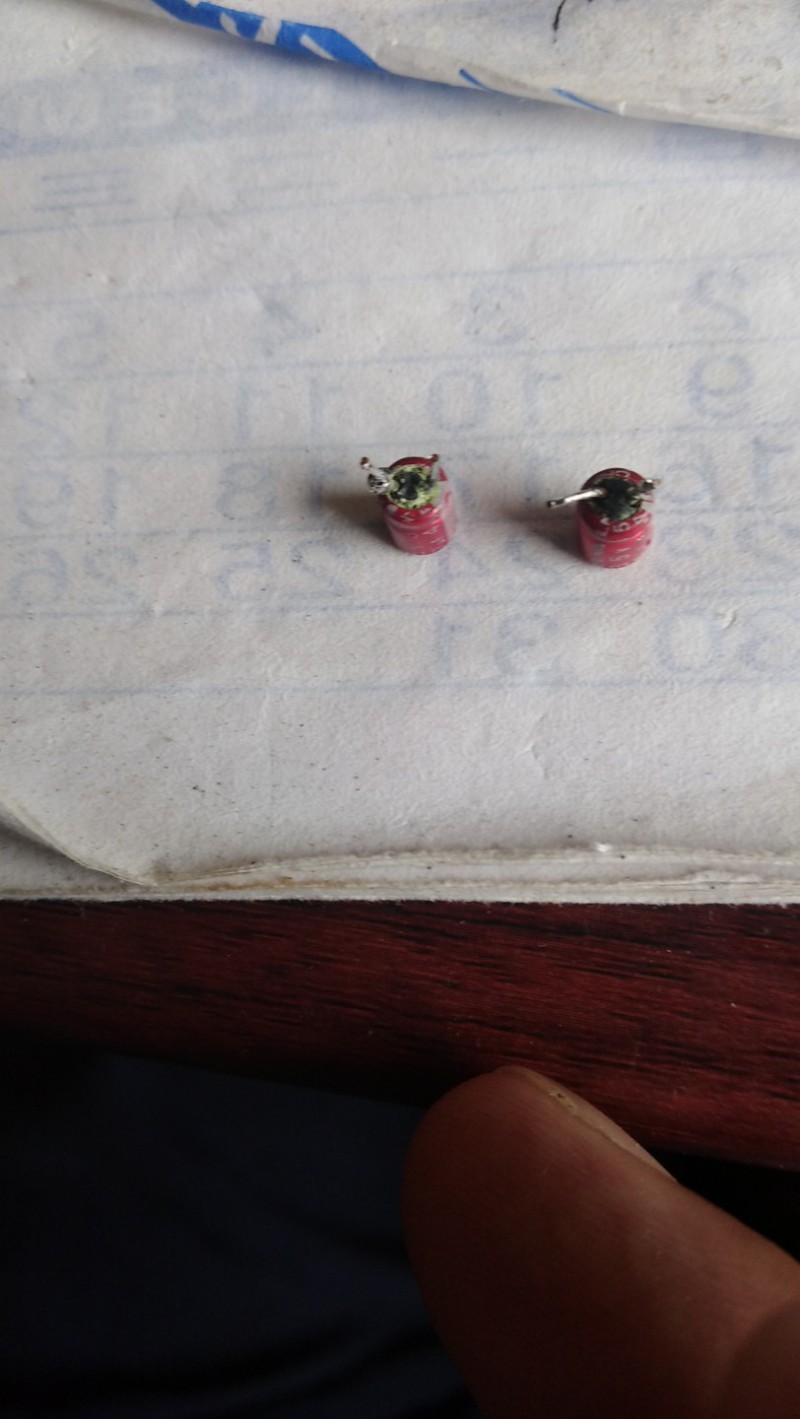

两个整流红电容。

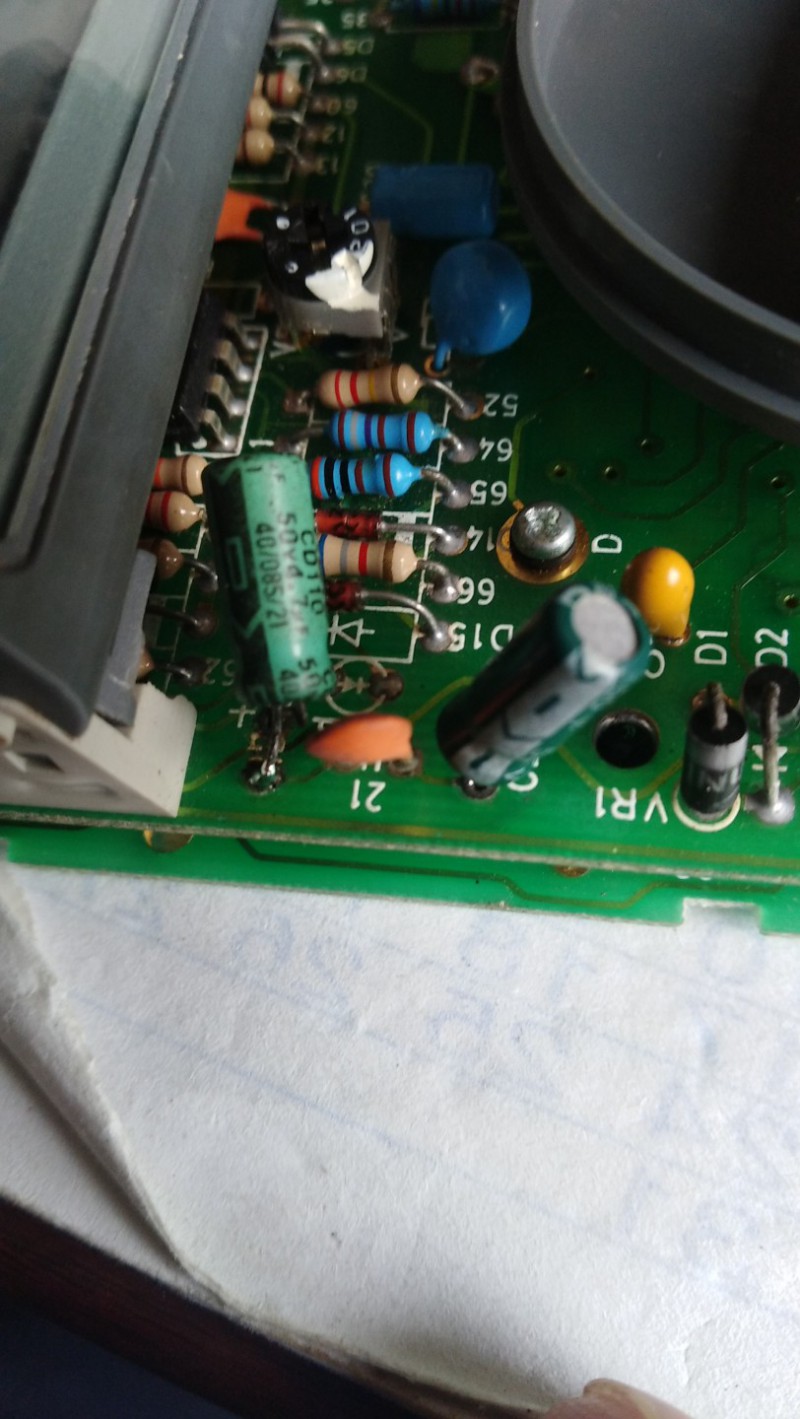

换了两个电容。

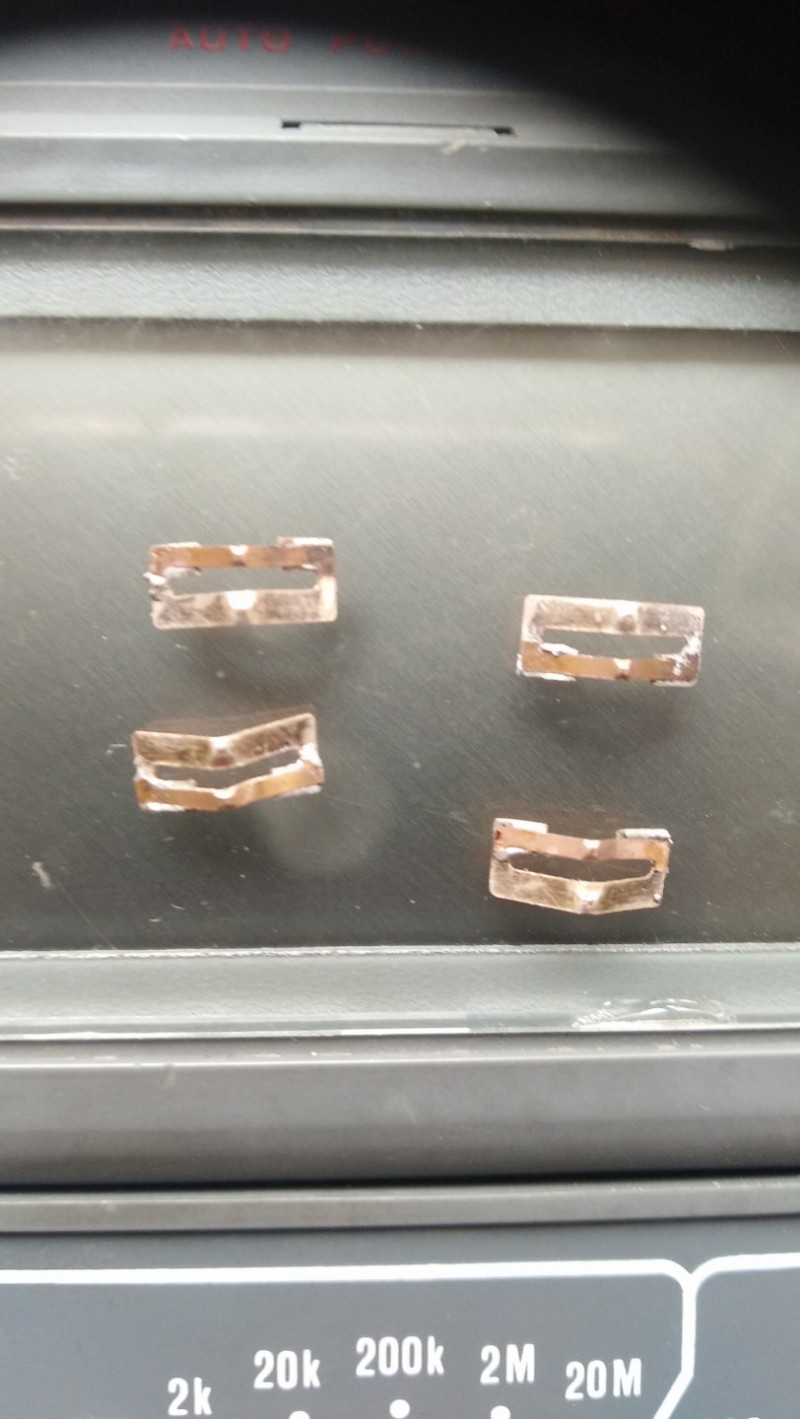

做的触片没用上。








一次愉快的维修。



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

fslichong 数字王者 2023-7-6 11:50:33
30多年的东西质量已经是很不错了
2023-7-6 11:50:33 回复
勇闯沙滩 楼主     数字大神 2023-7-6 12:18:32
fslichong 发表于 2023-7-6 11:50
30多年的东西质量已经是很不错了

是的，当年的好表。
2023-7-6 12:18:32 回复
闻雨听风 数字王者 2023-7-6 16:59:20
过去的老表虽然看着做工很扎实，但是也很笨重。我手里有一块DT9107A，因为电阻档误测电压，保护管9013击穿，为了更换，拆了双层板，簧片也是双层，安装时滚珠不好装到位，簧片位置还出错，真是换管3分钟，装好30分钟不止，挺烦人的（当然主要是自己技术太菜），不像现在的表，拆开一块板，孤独一身无牵挂，维修方便，不过现在的表虽然方便维修了，但也几乎不修了，坏了直接扔了。
2023-7-6 16:59:20 回复
wgh1027 数字大神 2023-7-6 20:14:54
又修好了一个婊子恭喜恭喜
2023-7-6 20:14:54 回复
wgh1027 数字大神 2023-7-6 20:18:40
谢谢分享哦
2023-7-6 20:18:40 回复
mvwz24029819 数字精灵 2023-7-6 20:32:58
谢谢分享
2023-7-6 20:32:58 回复
zhangwj98 数字精灵 2023-7-6 21:45:37
谢谢分享。
2023-7-6 21:45:37 回复
勇闯沙滩 楼主     数字大神 2023-7-7 05:56:19
闻雨听风 发表于 2023-7-6 16:59
过去的老表虽然看着做工很扎实，但是也很笨重。我手里有一块DT9107A，因为电阻档误测电压，保护管9013击穿 ...

是的，拆双层板挺费事。
2023-7-7 05:56:19 回复
cdsh 数字梦想家 2023-7-7 11:55:10
谢谢分享维修经验
2023-7-7 11:55:10 回复
tpy 数字探长 2023-7-7 19:32:42
谢谢分享
2023-7-7 19:32:42 回复
atz123 数字王者 2023-7-7 20:26:02
这两电容您肉眼就能看来？
2023-7-7 20:26:02 回复
wgh1027 数字大神 2023-7-7 20:27:27
高手
2023-7-7 20:27:27 回复
勇闯沙滩 楼主     数字大神 2023-7-8 05:50:11
atz123 发表于 2023-7-7 20:26
这两电容您肉眼就能看来？

当然看不到，是顺着062附近用放大镜找到的。
2023-7-8 05:50:11 回复
wgh1027 数字大神 2023-7-8 20:56:56
用放大镜才能看到，这电容究竟有多小啊？
2023-7-8 20:56:56 回复
勇闯沙滩 楼主     数字大神 2023-7-9 06:26:38
wgh1027 发表于 2023-7-8 20:56
用放大镜才能看到，这电容究竟有多小啊？

黄豆那么大。
2023-7-9 06:26:38 回复
wgh1027 数字大神 2023-7-9 22:39:18
还真小哦
2023-7-9 22:39:18 回复
散淡021 数字大神 2023-7-10 09:05:21
谢谢分享
2023-7-10 09:05:21 回复
