众仪DQ02数字电桥测试之电容部分

众仪DQ02电桥收到几天了，收到当天就对电容、电感、电阻和电池内阻等几项做了测试，参照对比的测试仪表为同惠TH2830数字电桥，福禄克PM6306数字电桥，以及台湾ABM3365电池内阻测试仪，为了保证测试精度和相对可靠，所测试的电容、电感和电阻都选用正规的标准电容，标准电感。电阻部分由于受手里BR10型标准电阻阻值只有0.001-100k，能测试范围较窄的限制，所以选用国营797厂的HY16505宽范围精密电阻箱。
由于图片较多，所以分成几个部分，此贴只是关于电容部分的测试。

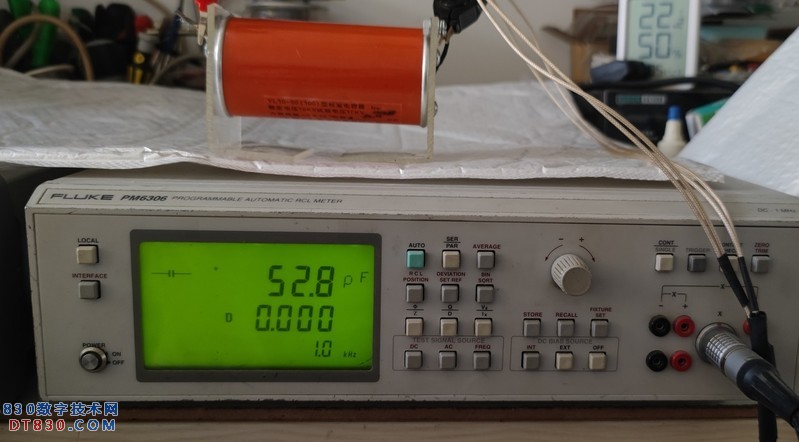

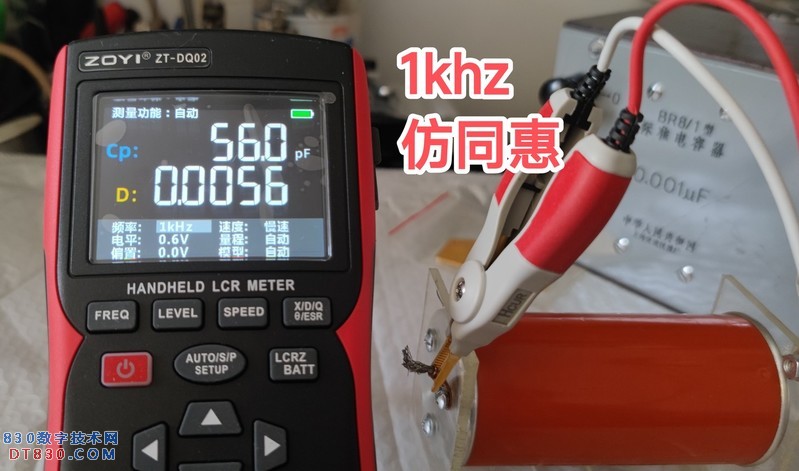

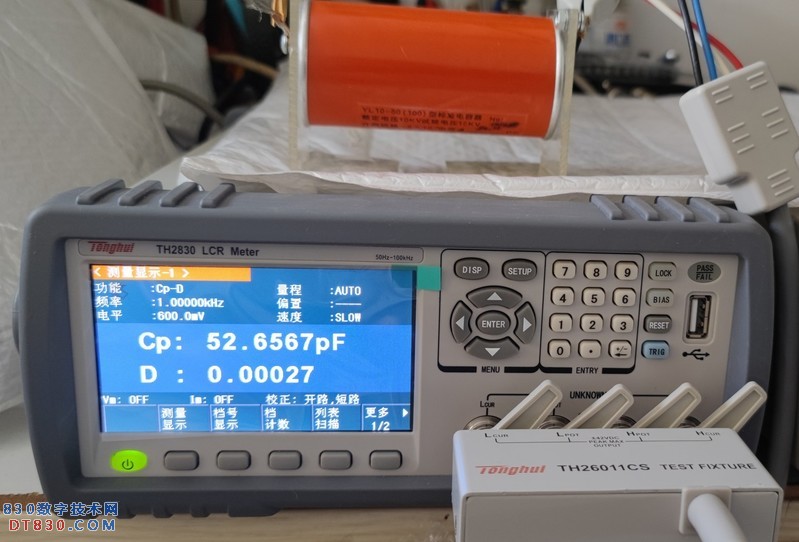

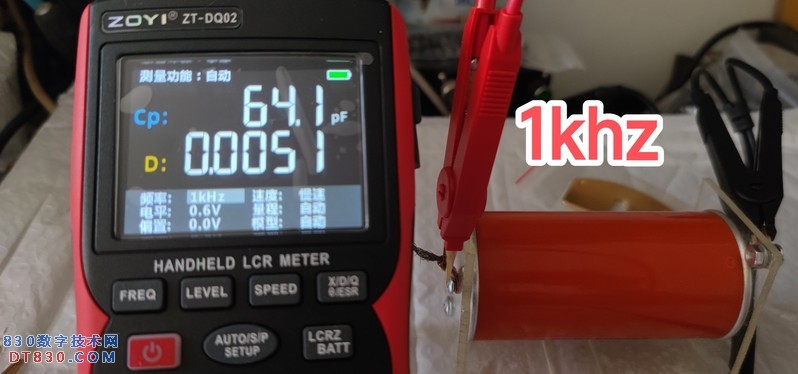

1、50pf电容

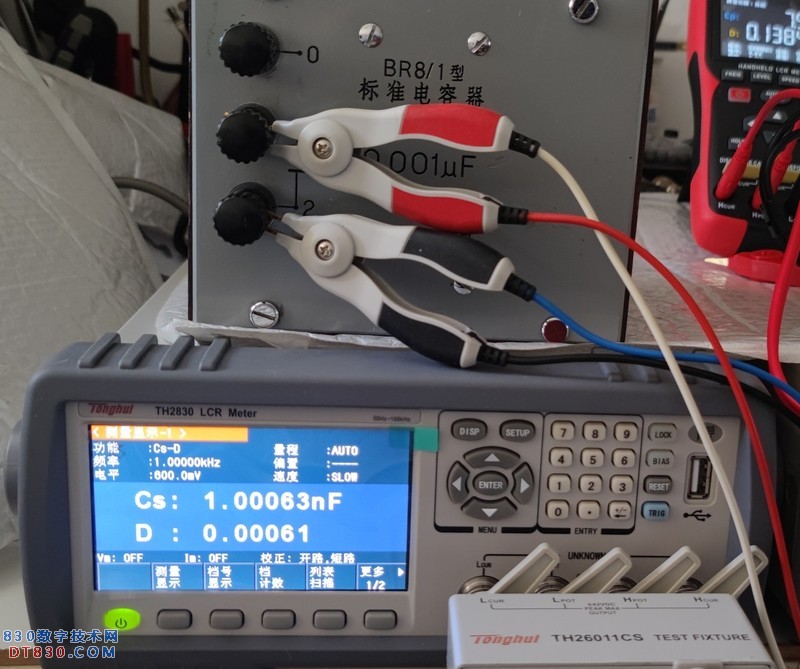

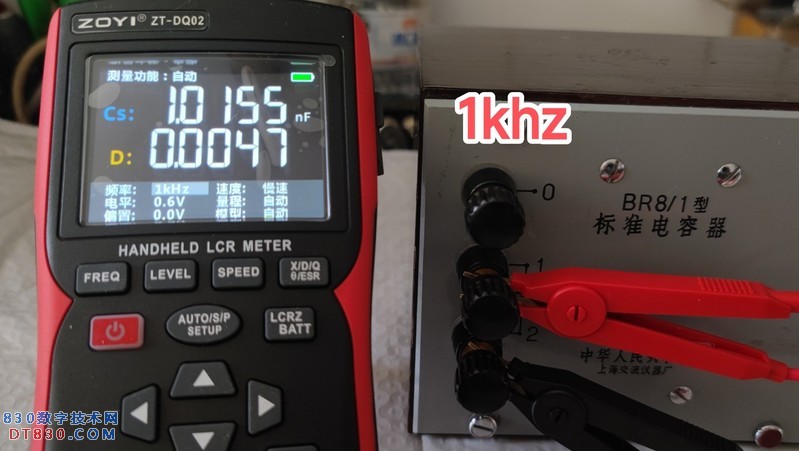

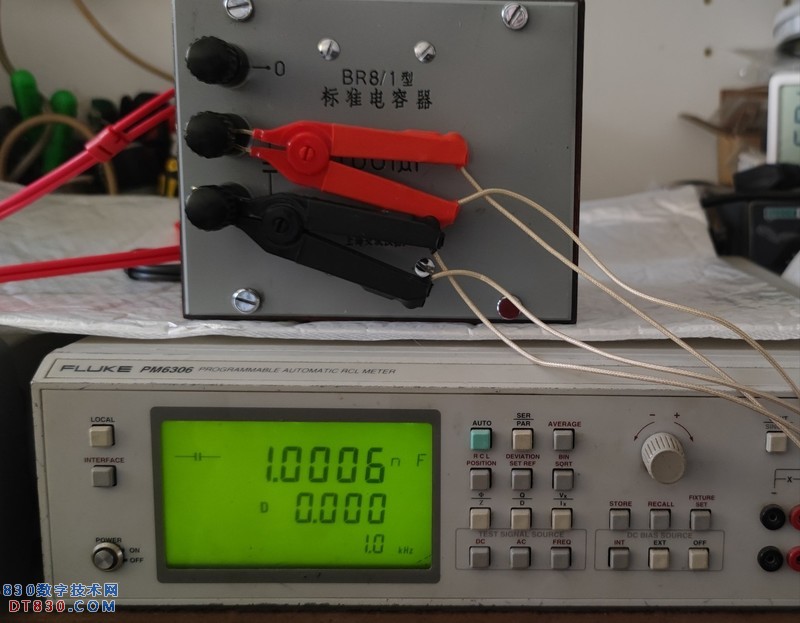

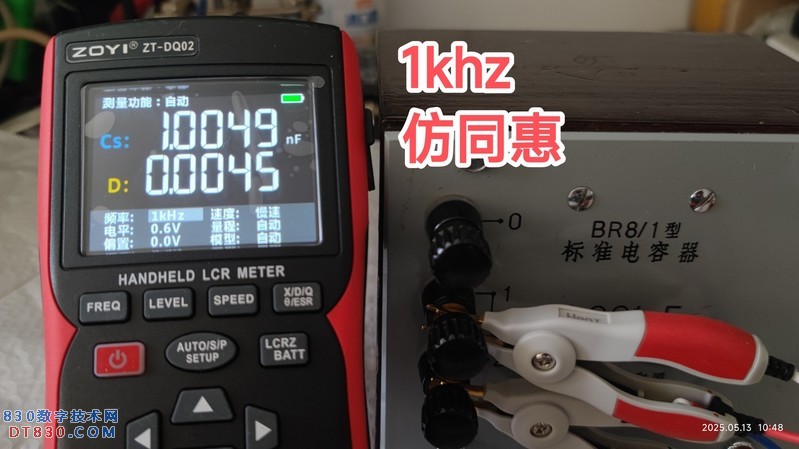

2、1nf电容

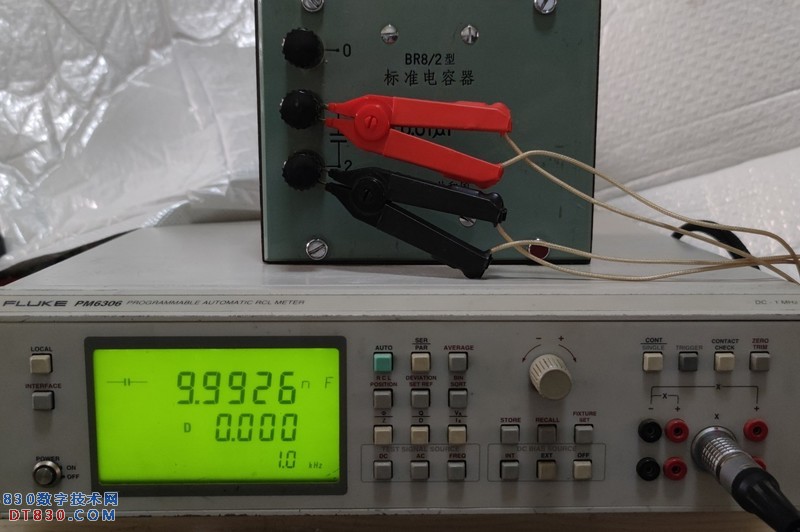

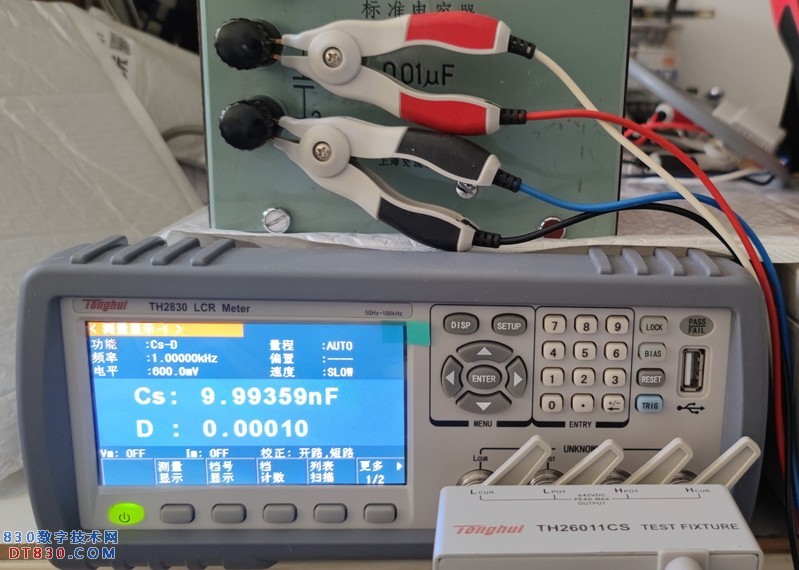

3、10nf电容

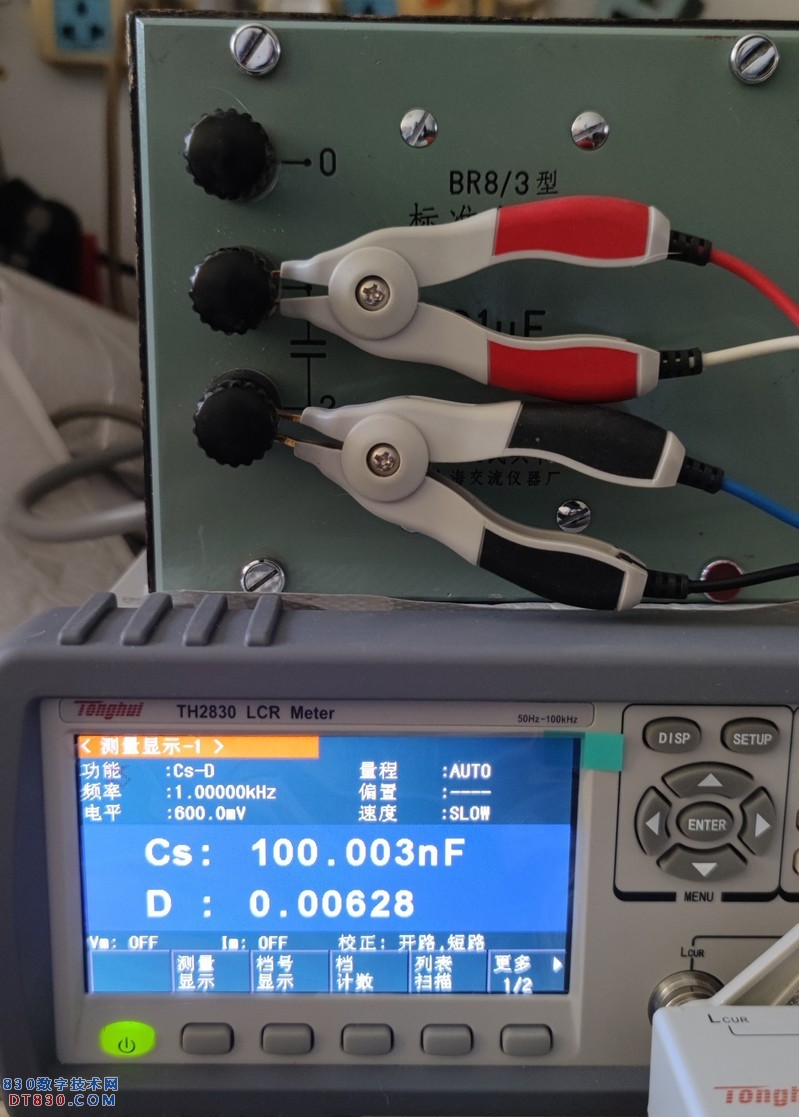

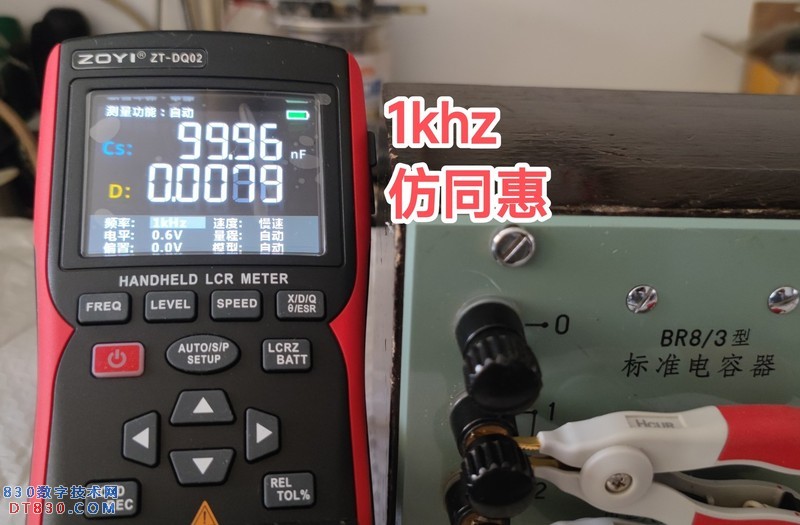

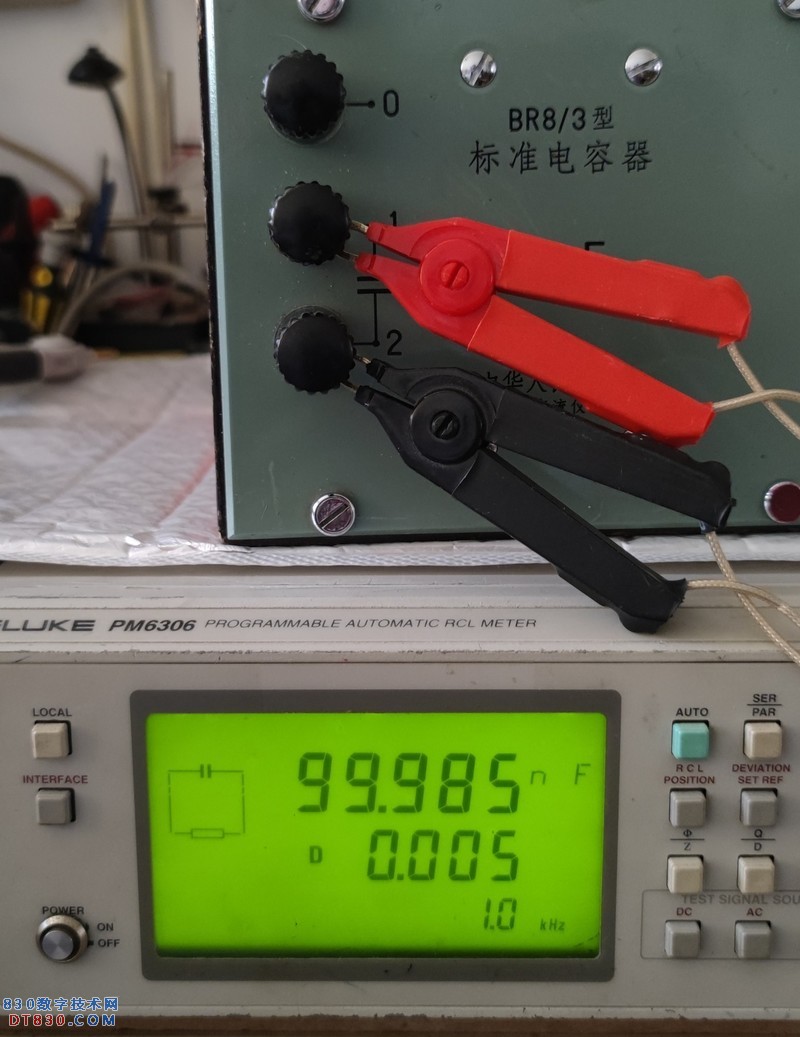

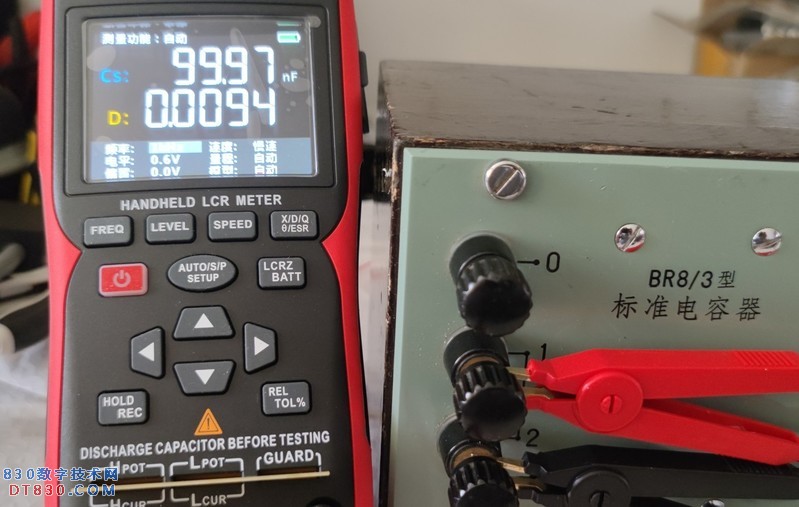

4、100nf

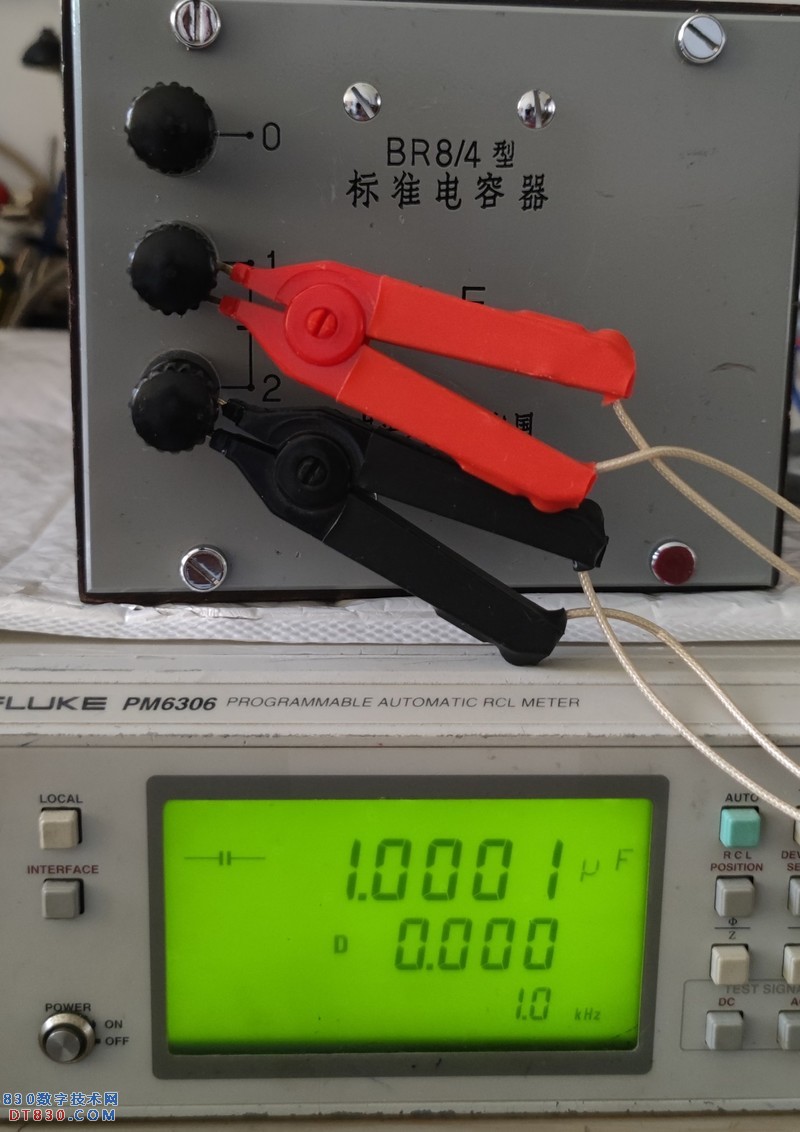

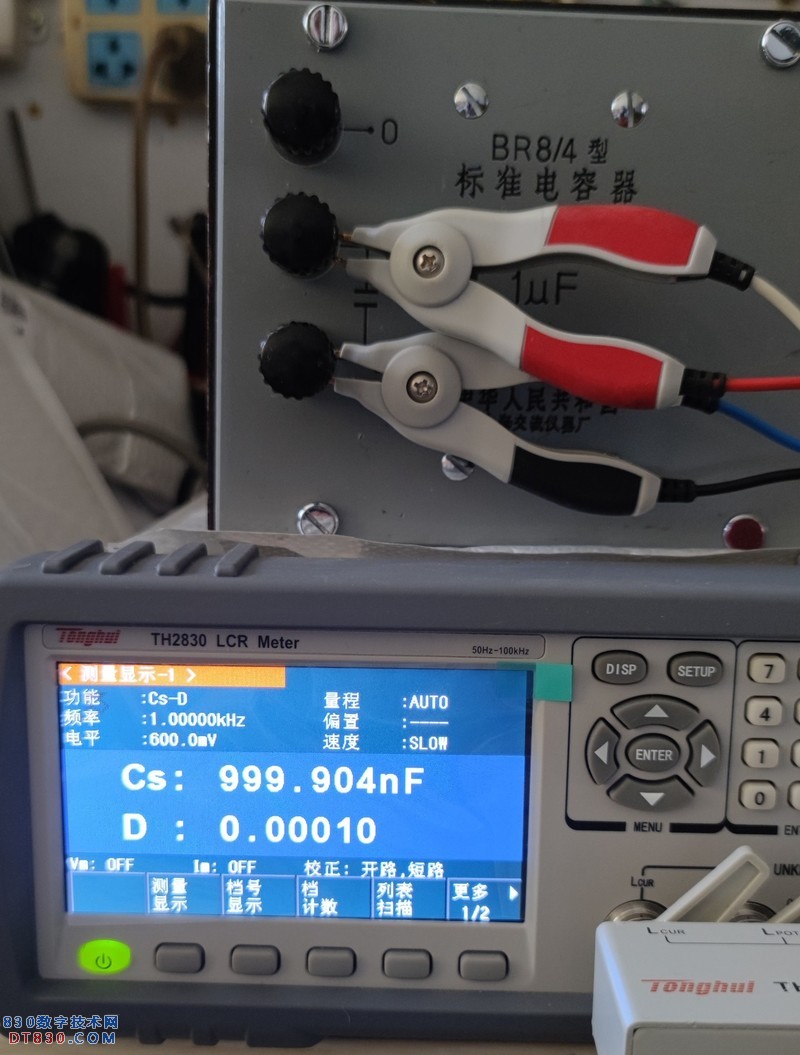

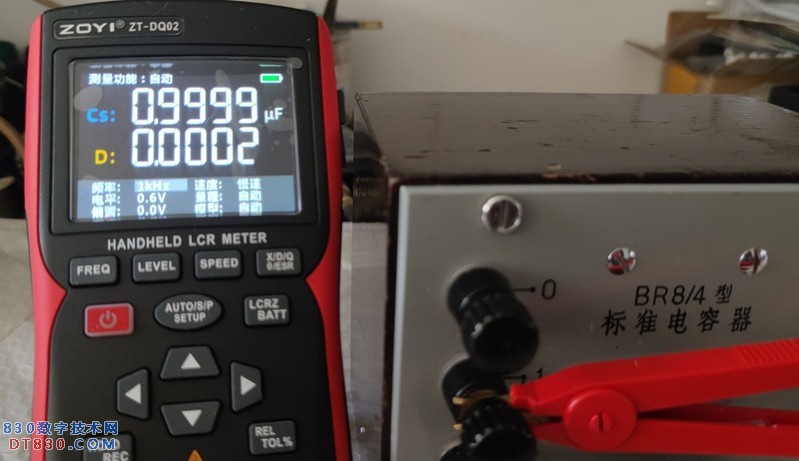

5、1uf

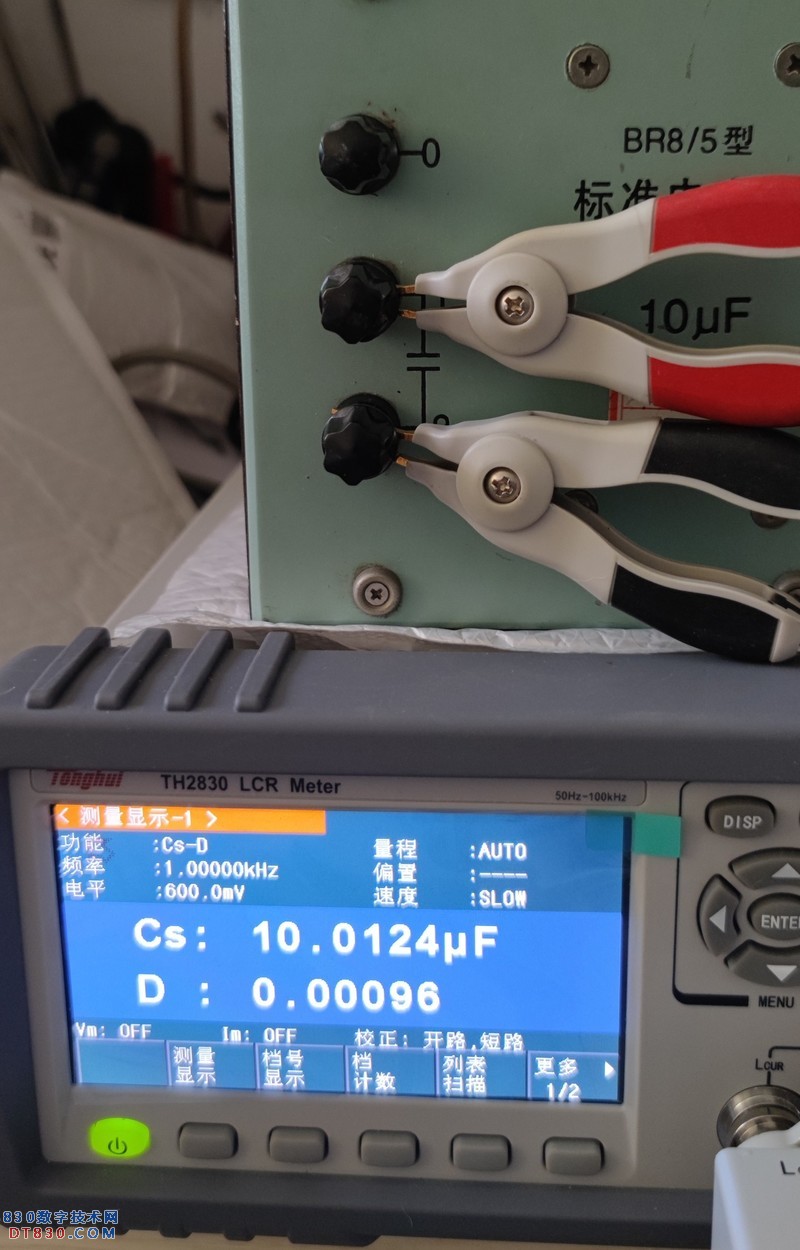

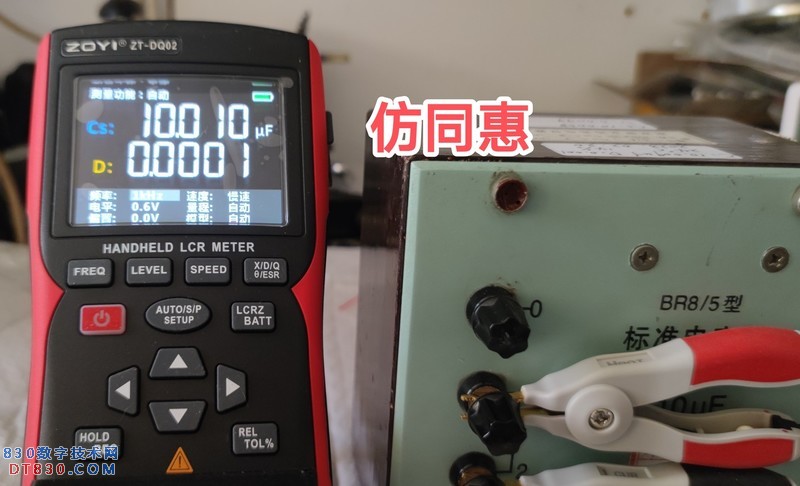

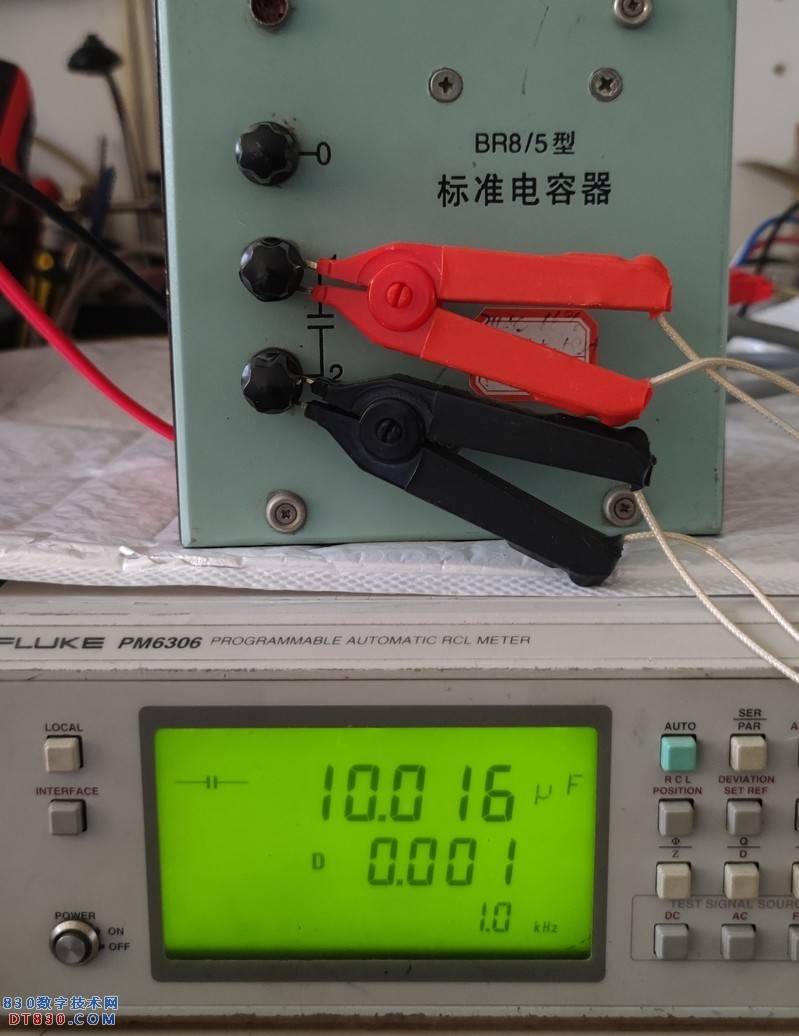

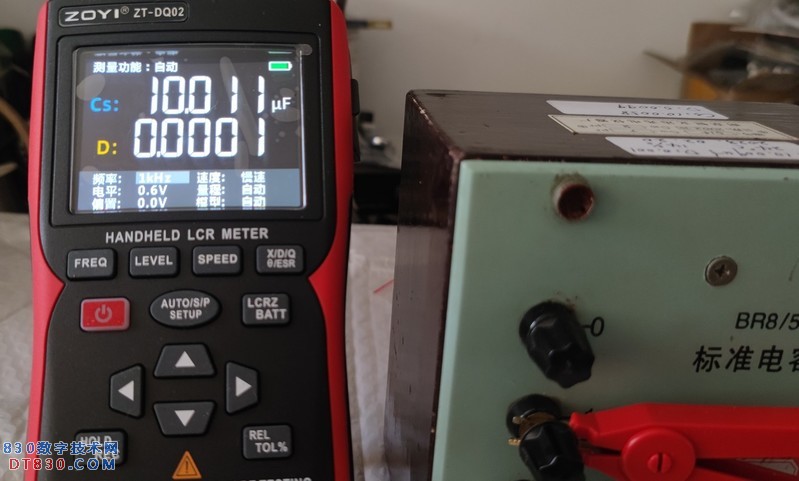

6、10uf

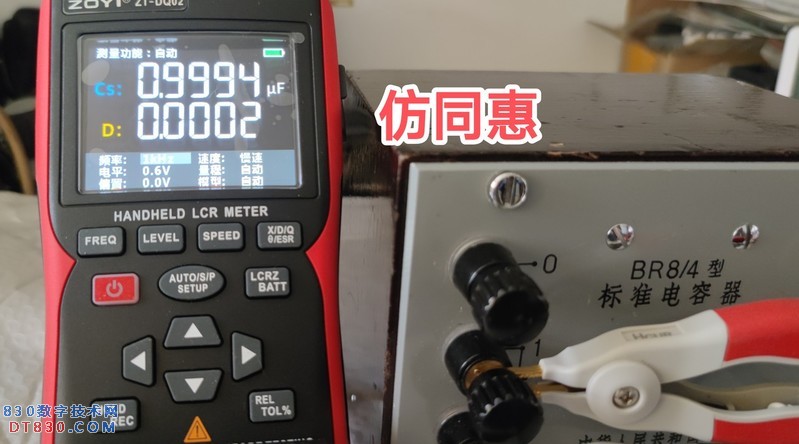

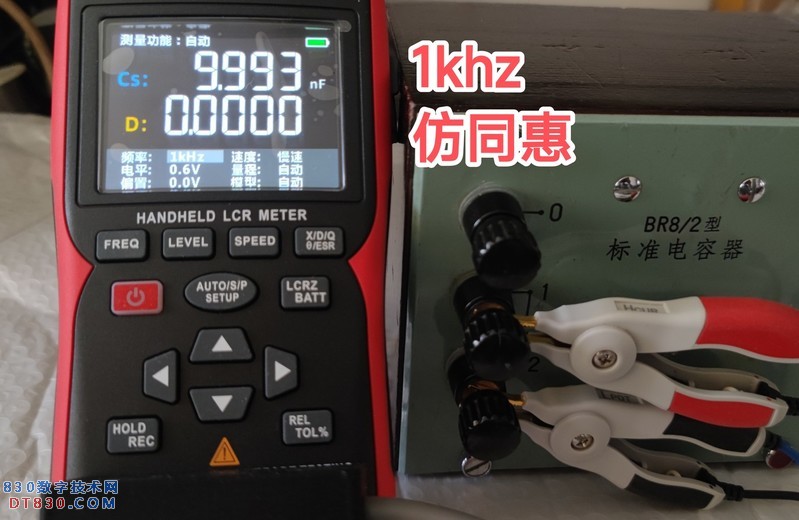

上述测试中，图片有一个仿同惠字样的图片，这个“仿同惠”是我仿造同惠手持电桥DIY的一个开尔文四线测试夹，DIY的开尔文测试夹带屏蔽线，而众仪原厂的开尔文四线测试夹没有屏蔽线，通过测试可以看出在10nf以下，众仪原厂的开尔文测试夹所测的数值偏差较大，刚开始使用众仪原厂开尔文夹测试时给我带来一些困扰，还以为是不是电桥本身问题或者是软件BUG，后来用DIY仿同惠的开尔文夹时发现数值有改善，这才注意到是原厂测试夹本身带来的问题，这个问题在大于10nf以上时有改善，无论原厂测试夹还是DIY仿同惠的测试夹基本都能与同惠2830和福禄克6306数值比较相符了。所以，建议众仪改进四线开尔文夹，以保证测试精度问题。
通过电容部分的简单对比测试，众仪这款数值电桥无论精度，速度还是操作便捷性上都是很不错的，值得推荐购买。尤其是内容显示和校准上，比同惠手持电桥要好一点，不仅是彩色字体醒目，而且内容显示多，可以同屏显示主副参数和频率等内容，同惠手持电桥只能显示主副参数，不能同屏显示测试频率。在校准问题上，同惠手持电桥每次只能单频校准，要把所有频率都校准一次就比较麻烦，众仪DQ02可以一次完成全频段校准。这一点同惠只有台式机才可以全频段一次性校准。

众仪表现真的是不错的，谢谢分享

如果用电容档测试结果怎么样？

勇闯沙滩 发表于 2025-5-18 07:50
如果用电容档测试结果怎么样？

没看明白你说的意思，这个帖子不就是用电容档测电容么？

jltzmy 发表于 2025-5-18 08:56
没看明白你说的意思，这个帖子不就是用电容档测电容么？

这是在自动档测的。

勇闯沙滩 发表于 2025-5-18 10:18
这是在自动档测的。

这回看明白了，测试电容时，选择自动挡还是手动选择电容档，只要电桥能正确识别，且测试频率不变，测试电平不变，测量速度不变，主副参数一致，对测试结果没有实质影响。

众仪的电桥显示参数多，相对来说也很精准，，要是夹具在升级一下会更好！！

众仪DQ02数字电桥内阻仪测量超级电容，测试前需要把超级电容放电吗？

喜欢就好 发表于 2025-9-25 23:40
众仪DQ02数字电桥内阻仪测量超级电容，测试前需要把超级电容放电吗？

测电容之前都需要先放电，再测试

精度不错，线屏蔽有改善，但表本身屏蔽不如台式的，所以厂家综合考虑可能放弃了线的屏蔽。

jltzmy 发表于 2025-9-26 08:01
测电容之前都需要先放电，再测试

谢谢楼主指教！

喜欢就好 发表于 2025-9-27 11:03
谢谢楼主指教！

指教不敢当，相互学习

同惠TH2822系列配的开尔文夹子是手持LCR里设计最精致，手感最好的
