自制多功能维修保护插座

发表于:2025-9-24 13:31:00 294
电子产品
行为类别: 其它
产品类别: 工具
电子品牌: 其它
电子产品关键字: 多功能 维修保护 插座

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

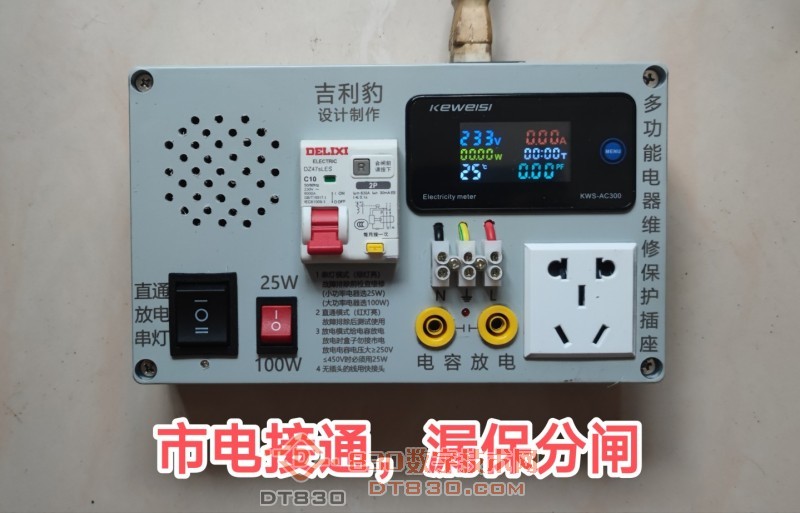

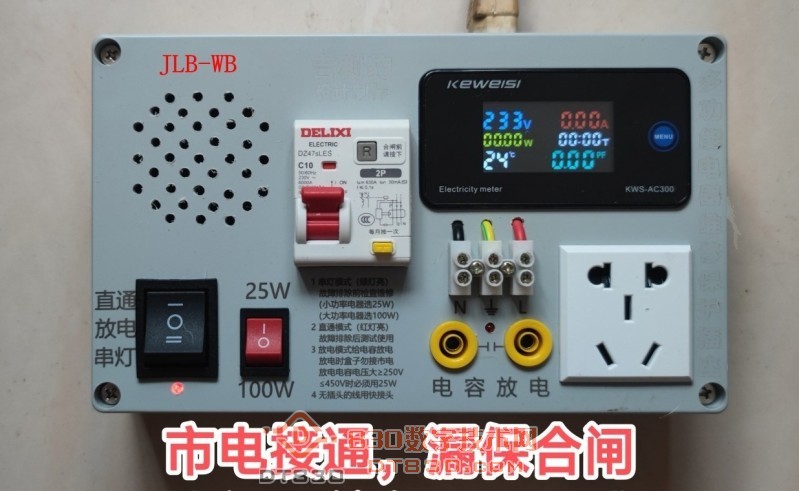

日常维修工作中常用到维修保护插座,本人制作的这款多功能维修保护插座体积只有200*120*55,加装德力西2P新款小体积漏电保护器,体积更小,性能更好,进一步增强了安全保护作用。除了具有常见的串灯保护功能之外,还具有市面常见的类似产品所没有的四个独有功能。

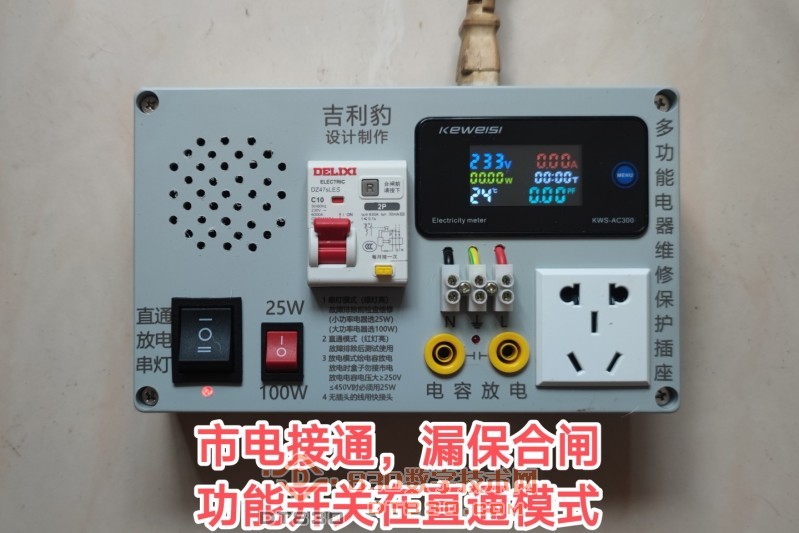

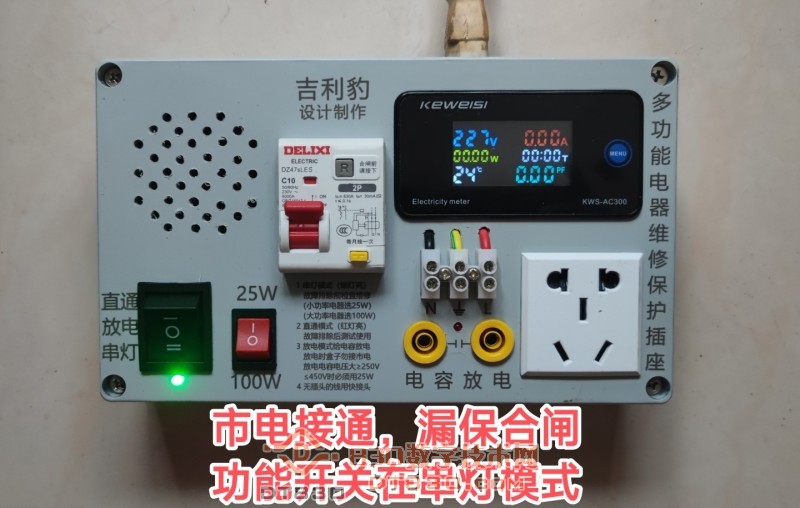

1、带串灯、直通状态指示灯,在维修操作之前就清楚地知道维修保护插座是否处于保护状态。红灯亮表示市电直通状态,绿灯亮表示串灯保护状态。

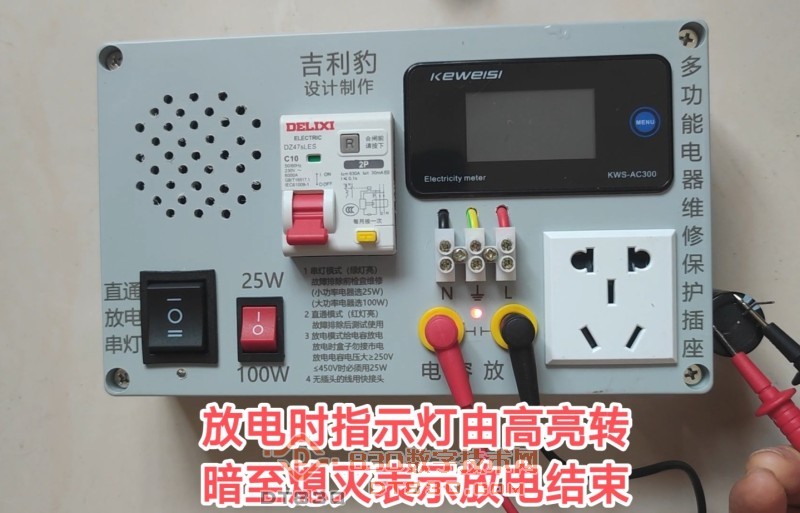

2、带有电容放电功能,利用内部串灯扩展出给独立的电容或板上的电容放电功能,且带有放电指示灯,指示灯熄灭表示放电结束,此时,可以对电容进行测量或拆除等工作。

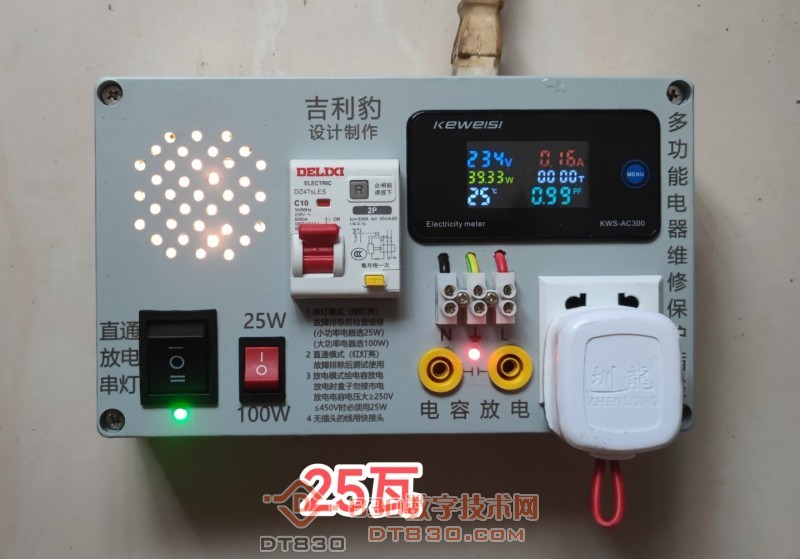

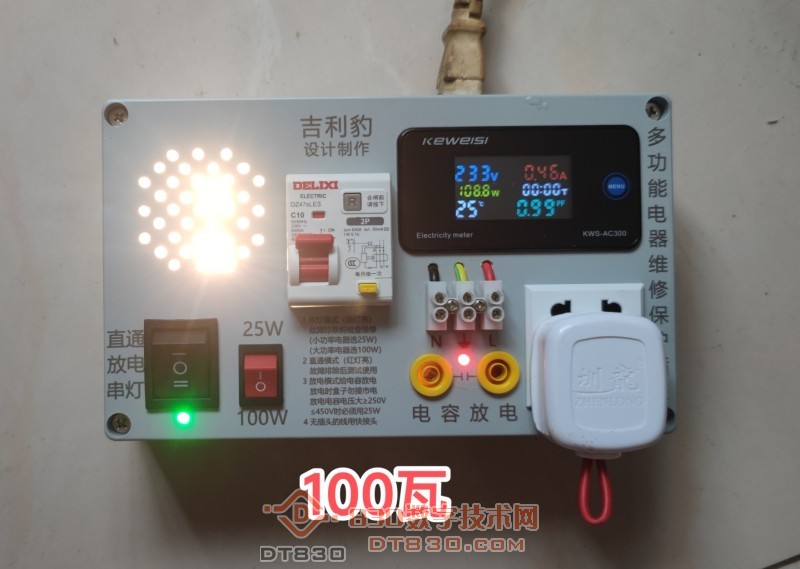

3、带有保护功率大小转换功能,小功率时25瓦,大功率时100瓦,可以实现大小功率电器通吃,检测维修不同功率设备时,不用更换不同功率的保护灯泡。
4、除了带维修插座之外,还带有快接端子,可以快速维修只有电源线而没有插头的电器设备。
另外,本款维修保护插座采用小体积灯泡并且内置,避免了E27老式灯泡体积大,无法内置带来的保管不便,使用不便,容易破损、烫伤和灯泡发光时造成数字表头观看不清等问题。

视频
播放列表
  • 1



收藏
送赞
分享

发表回复

评论列表(13)

kyhwhb 数字大神 2025-9-24 15:08:47
维修开关电源的得力工具
2025-9-24 15:08:47 回复
dirtyacc 数字奇才 2025-9-24 16:57:57
和我做那个很像,我甚至用了一样的接口,不过不是电容放电,而是给了零火线,方便没有插座接线的场合。这个AC301是一样的,灯泡我也是用了100W的卤素灯泡贴着一个常闭的温度开关,热了就断开,这样放进去也不会有问题。没有配漏补,用的是两组1p空开,一个16A一个1A的,方便修不同的东西
2025-9-24 16:57:57 回复
勇闯沙滩 数字大神 2025-9-24 17:12:06
现在做的开关电源维修保护器功能越来越多了,很实用的测试仪。
2025-9-24 17:12:06 回复
jltzmy 楼主     数字精灵 2025-9-24 17:52:15
dirtyacc 发表于 2025-9-24 16:57
和我做那个很像,我甚至用了一样的接口,不过不是电容放电,而是给了零火线,方便没有插座接线的场合。这个 ...

维修小功率电器,比如小功率开关电源,只有100瓦灯泡的话,限制电流可能也偏大,有可能起不到保护作用,建议减小保护灯泡的功率。
1A空开对小功率电器来说,也偏大。
以上纯属个人看法,不一定合适,仅供参考。
我这个放电插孔上面有快接端子,与输出插座并联,方便接线使用。
2025-9-24 17:52:15 回复
房有亮 数字探长 2025-9-24 19:08:45
jltzmy 发表于 2025-9-24 17:52
维修小功率电器,比如小功率开关电源,只有100瓦灯泡的话,限制电流可能也偏大,有可能起不到保护作用, ...

最好150W,100W有点小了
2025-9-24 19:08:45 回复
dirtyacc 数字奇才 2025-9-24 22:40:14
jltzmy 发表于 2025-9-24 17:52
维修小功率电器,比如小功率开关电源,只有100瓦灯泡的话,限制电流可能也偏大,有可能起不到保护作用, ...

我制作的时候也考虑做灯泡切换,但我选的盒子比你这个小,里面已经很挤了,就没用。你这些印字是怎么弄的?
2025-9-24 22:40:14 回复
roromiao 数字斗士 2025-9-24 22:50:05
有点意思
2025-9-24 22:50:05 回复
jltzmy 楼主     数字精灵 2025-9-24 23:58:12
dirtyacc 发表于 2025-9-24 22:40
我制作的时候也考虑做灯泡切换,但我选的盒子比你这个小,里面已经很挤了,就没用。你这些印字是怎么弄的 ...

印字是激光刻字,我这个盒子是我提供图纸给厂家,然后付费让厂家开孔和刻字的。自己开孔太费事,尤其是方孔。
2025-9-24 23:58:12 回复
jltzmy 楼主     数字精灵 2025-9-25 00:12:42
房有亮 发表于 2025-9-24 19:08
最好150W,100W有点小了

修家用2000瓦左右的电磁炉60瓦灯泡就能胜任,100瓦更够用,请教一下,150瓦通常用在哪些场合?这一点我还真没注意到。如果方便,请赐教!
2025-9-25 00:12:42 回复
dirtyacc 数字奇才 2025-9-25 01:08:04
jltzmy 发表于 2025-9-24 23:58
印字是激光刻字,我这个盒子是我提供图纸给厂家,然后付费让厂家开孔和刻字的。自己开孔太费事,尤其是方 ...

哦,怪不得,孔我也是自己开的。还好是自己用,功能清晰,没有文字不影响。因为那时候捣鼓了一些亚克力,灯泡还开了圆孔贴了亚克力,这样整个维修插座是密封的
我对这个AC301最不满意的地方就是它的功率最低分辨率是0.1W的,远低于常见的功率插座0.001W,在一些低功率设备上显示是废的
2025-9-25 01:08:04 回复
kyhwhb 数字大神 2025-9-25 10:48:54
面板印字改动以下如何


2025-9-25 10:48:54 回复
jltzmy 楼主     数字精灵 2025-9-25 11:18:56
kyhwhb 发表于 2025-9-25 10:48
面板印字改动以下如何

很好的建议,谢谢!
2025-9-25 11:18:56 回复
atz123 数字王者 2025-9-25 19:53:41
这个做的真漂亮!
2025-9-25 19:53:41 回复
