新年第一修 TH2816宽频电桥维修

一直很喜欢TH2816宽频电桥，不知不觉，几年中，居然收了8台左右，去年开始，逐步清理卖掉了一些，自己留着也是吃灰，不如给用得到的朋友。
这款电桥，无论用料，还是效果，都不差，就是那个LED显示，比起后面的TH2817A等LCD显示的，逊色很多。但无论它的几千个测试频点可以选，已经多种主副参数，以及全5位显示。都不差。多年前，还给它写了个上位机，实现扫频功能。
这台电桥，以前一直正常的，去年还把它的边框喷漆翻新了下，没想到切换测试内容（电容到电感）就会死机或重启或乱显示些内容，各种检查也没发现问题（主供电部分的大电解到手以及全部换成新的了），测试了供电等，也没找到问题，就放那里了。
前几天整理东西，把它拿出来了，今天想着再折腾下。正好手上还有配件机（方形大芯片坏了，造成无法过自检），可以替换。
既然是切换测试内容死机，肯定是数字部分问题。先把面板部分（有显示、以及采集键盘录入芯片等）用配件机对换测试，不是面板问题。
因为开机自检正常，因此大方型芯片等肯定正常，有一个CPLD芯片贴纸有点发黄，手摸微热，替换了，也不是它的问题。

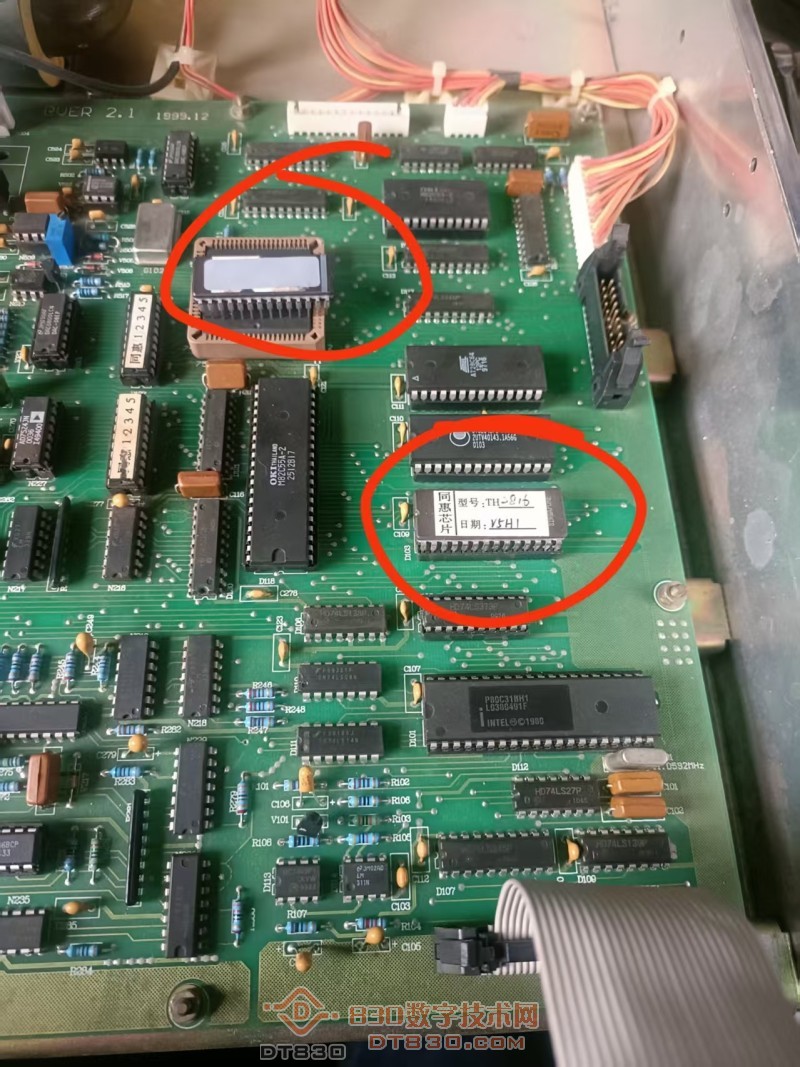

再仔细看，发现有个紫外线擦除芯片贴纸不是原装，原装贴纸上又贴了个不干胶贴纸。把它和配件机的对换，一切都正常了。
拨开一点贴纸，看到芯片型号是MX27C512，紫外线擦除芯片。用编程器读取，能正常读出内容，但和配件机芯片内容对比，有一点点不同，程序开始部分有三个FF FF FF 内容变成了01 03 20.
因此造成机器读取程序时候，偶尔能切换功能，但大部分时候都是错误。

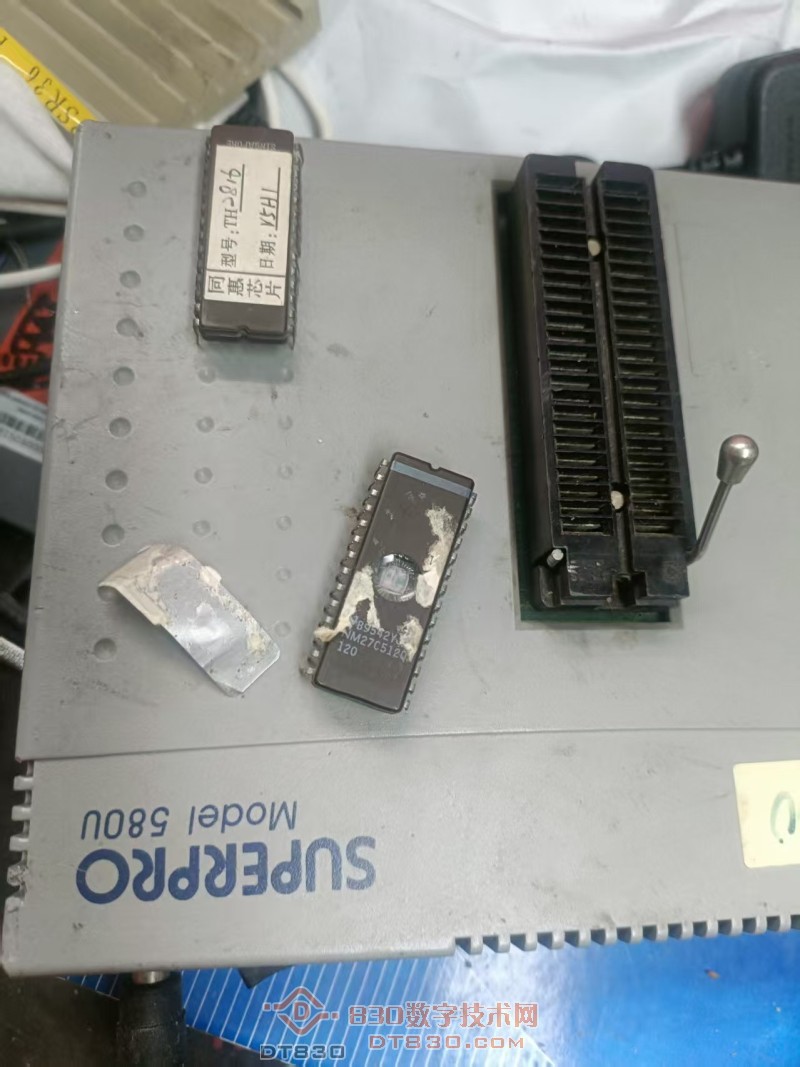

把故障芯片贴纸完全拨开，和我想的一样，原贴纸（白纸）应该是破了，但没搞干净，后面贴的不干胶贴纸并没有完全盖完窗口部分，长时间在灯光或其他光源影响下，破坏了一点点存储的内容。

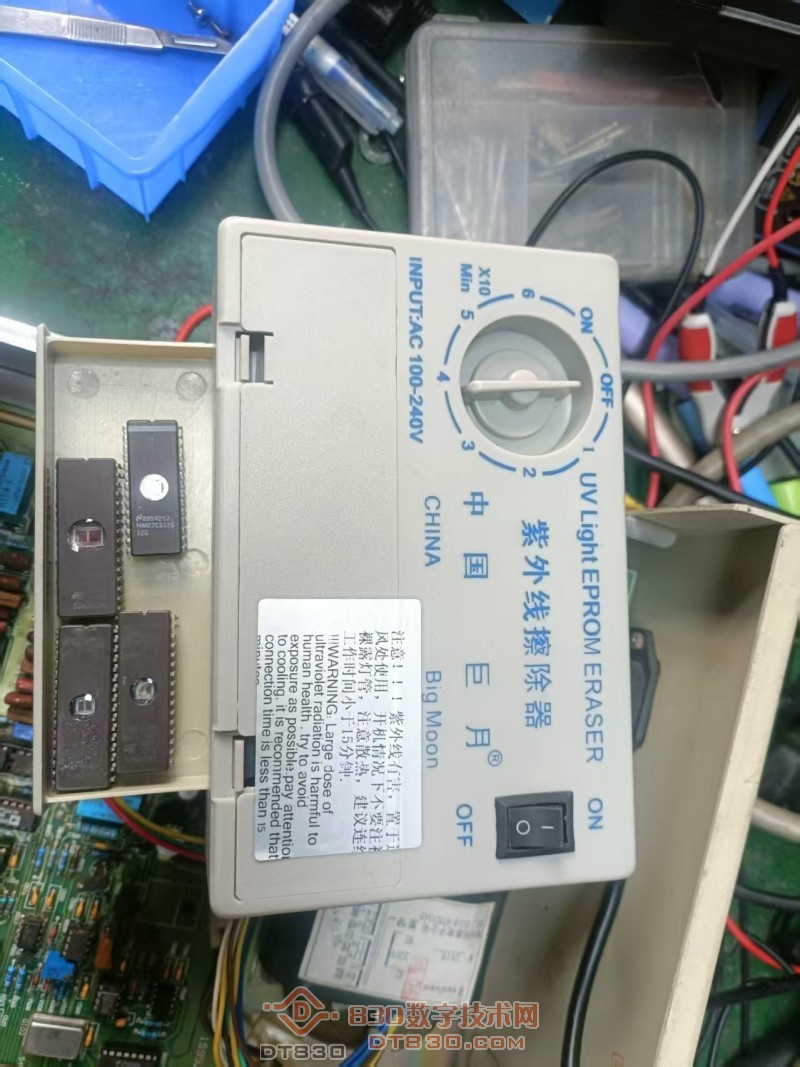

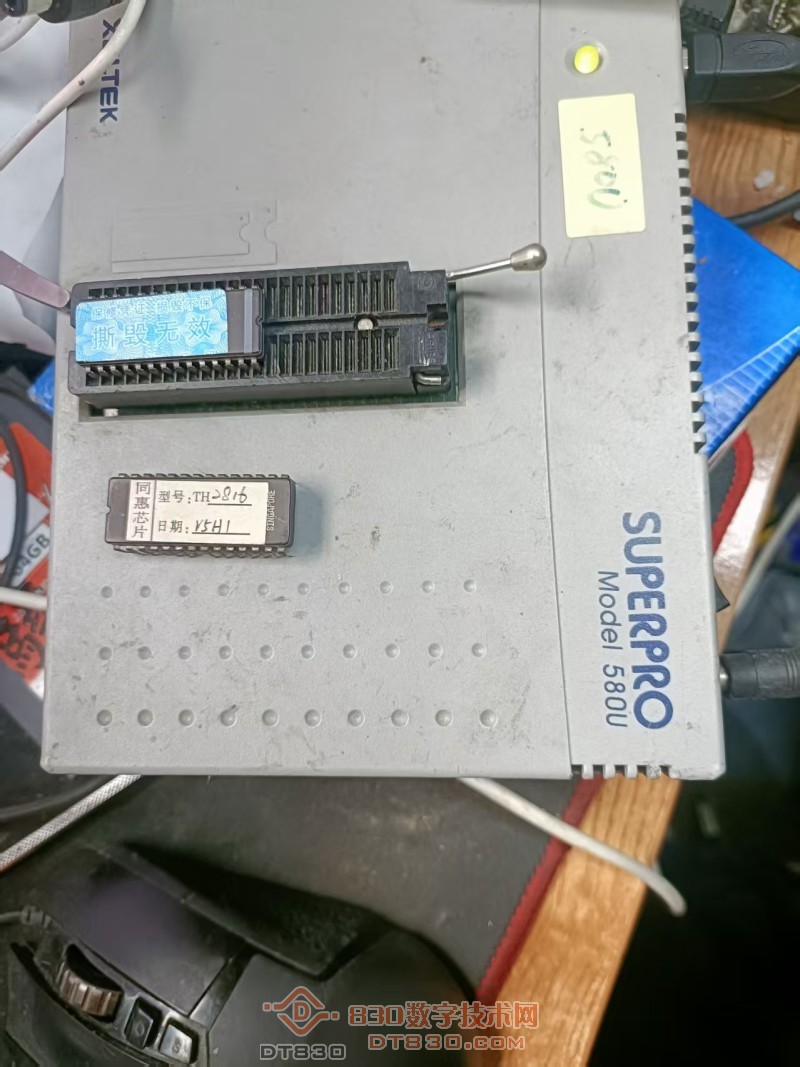

把原来贴纸完全搞干净，放紫外线擦除器，完全擦除内容，用编程器查空检查正常后，找了一个比较大和厚的易碎贴将窗口部分完全盖住，再用编程器写入正确的内容。
再次上机，完全正常。

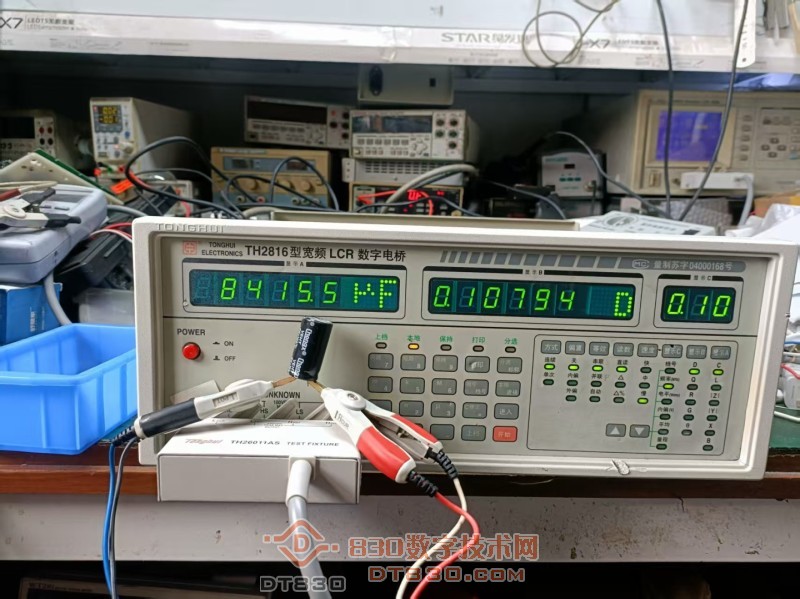

机器开短路校准正常后，测一个电感正常，再测了一个10000uf电解，测试值如下
TH2816    C:8416uf   D：0.1089
TH2819    C:8323uf   D：00.1084
容量误差0.011左右，D值几乎一样。
