IV2817电桥自检停22222故障修复

朋友卖了一台IV2817，发货前一切正常，到用户手里，自检停在22222了，没法，只能退货回来，不甘心（因为他手里还有几台也是停在22222的），找到我，问能不能修，我也很感兴趣，因此寄过来了。
到手看，确实是自检停在22222 0.3V，虽然可以手动按确定跳过，进入测试界面，但明显是不能用的，特别是测试电压调到0.1 0.3v时候，显示测试值是几十uf或几欧，调到1V，电容是pf级别，还行。
官方对22222的解释如下：
测试电压检查的是加于测试端的电压信号，因此若测试端加有测试件，则电压会有降低，便可能出现错误的检测结果。电压自检在 1kHz 频率下进行，共对 0.1V、0.3V、1V 三点电压进行检测。
正好上次那个自检停33333的机器还在手上，对比看，故障机器输出信号幅度比正常机器略高一些，大0.2V左右。最开始还以为是输出信号幅度不对，造成自检失败，反复检查半天，没发现问题。
这类电桥，都是通过DAC7524实现数DAC转换，调整输出测试信号的幅度，测试发现它的REF脚没电压，用示波器看信号也比较奇怪，正常机器是正弦波和一个类似直流信号的波形混合，故障机器没有那个正弦波，，检查旁边一个有一个四运放和单运放的小板的输出波形也不对，DAC的REF脚情况类似。
略去中间反反复复的弯路过程，大概花了几个小时。

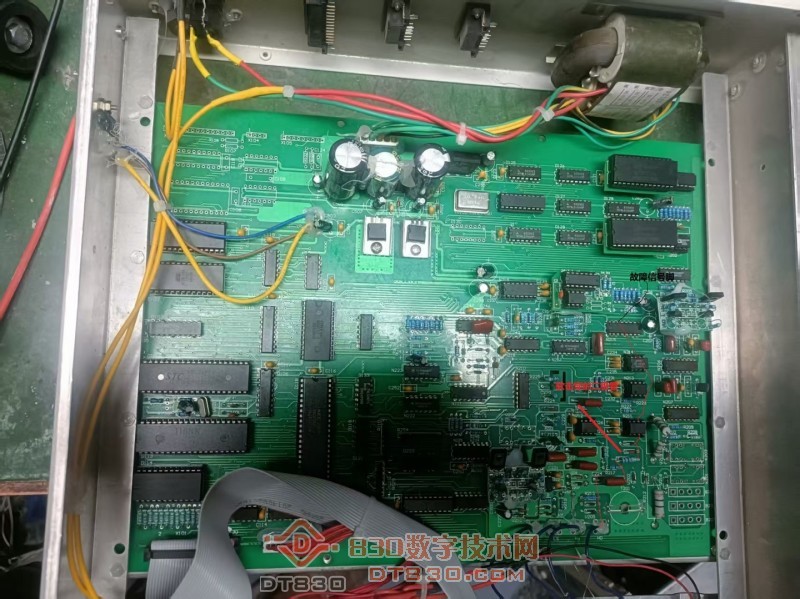

最后顺着看旁边那个CD4052（前面那个33333问题就是这个4052的控制信号问题），发现它的13脚是正常的正弦波，但12脚是幅度明显非常大的接近方波的波形，同时这组电子开关的输出也是这个信号，而正常机，这个脚和输出都是和13脚几乎一样的正弦波信号。顺着这个不正常信号脚向前找，
发现是前面一个运放输出的，这个运放就是一个简单的信号放大，它的一个输入脚和输出直接连接，另一个输入接到一个10k电阻，该电阻再接到一个200k电阻接地，同时，它上面还接了2个二极管，然后它通过一个电容接到了输出测试信号端，它应该也算对输出信号的一种反馈或检测，这也解释了
我一直以来的一个困惑，电桥的输出输入端并没连接，它是如何完成输出信号的检测的。
但这个信号的输入端的信号有正弦波，但波形很密，而且是从示波器中间下移到屏幕下方，但电容的输入端（也就是测试信号输出端，是屏幕中间，正常正弦波）。为了缩小范围，将那个运放拔掉（带插座的），波形还是那样。用万用表检测，发现该点电压是-7V左右，而正常机器这个地方几乎是0.

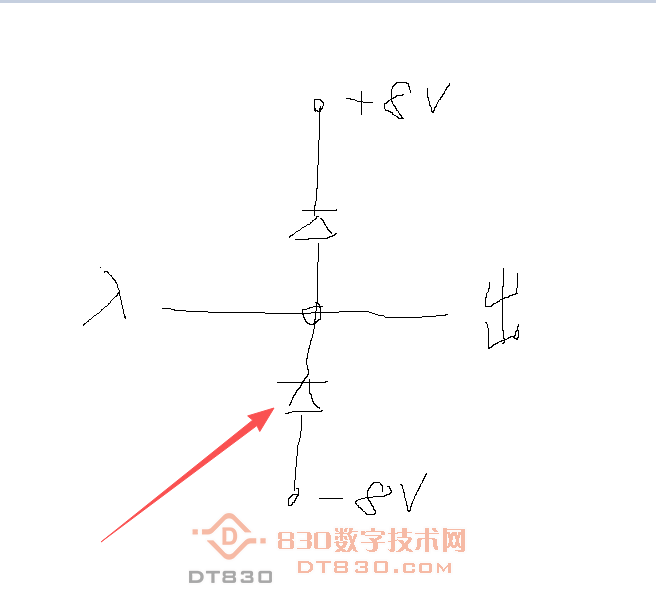

再跑线路，发现那两个二极管都是反向连接到+-8V，个人认为这是为了让这个点保持0电位的，按道理说，两个二极管它们两端应该是相当于供电电压，但测试发现二极管正反向特性正常，但通电测试，发现接-8V的二极管的压降只有0.3V左右（它应该是1N4148），但+8V的二极管是正常的。

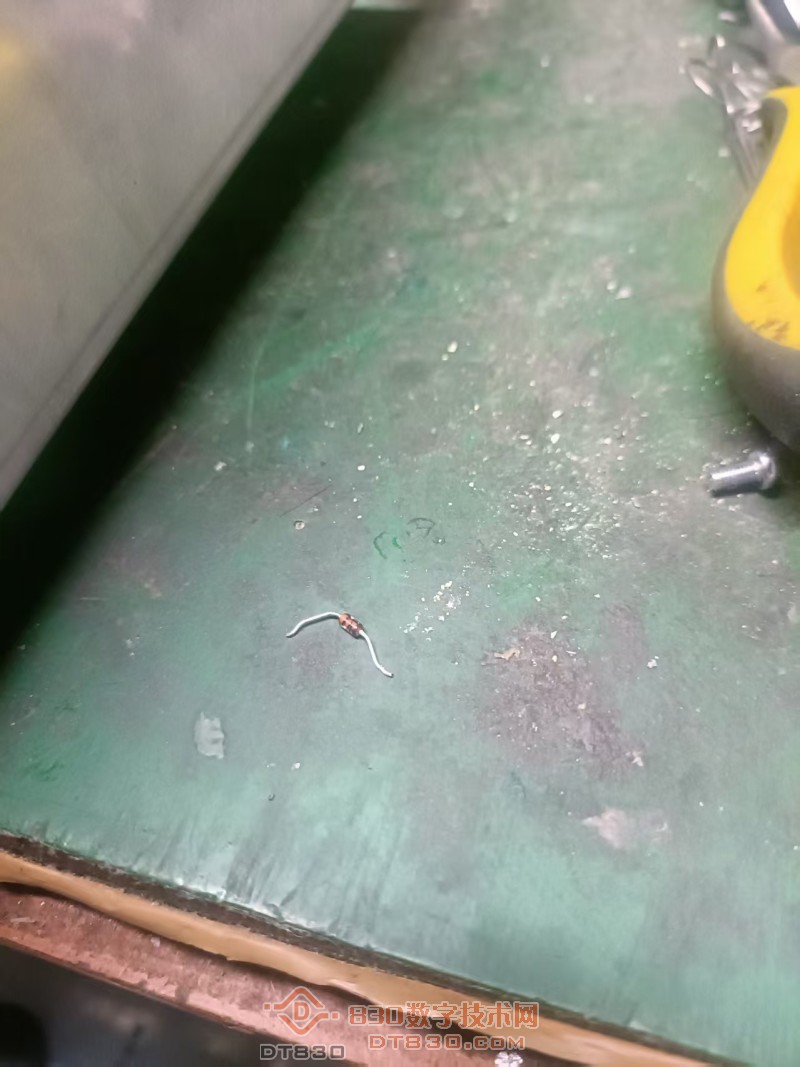

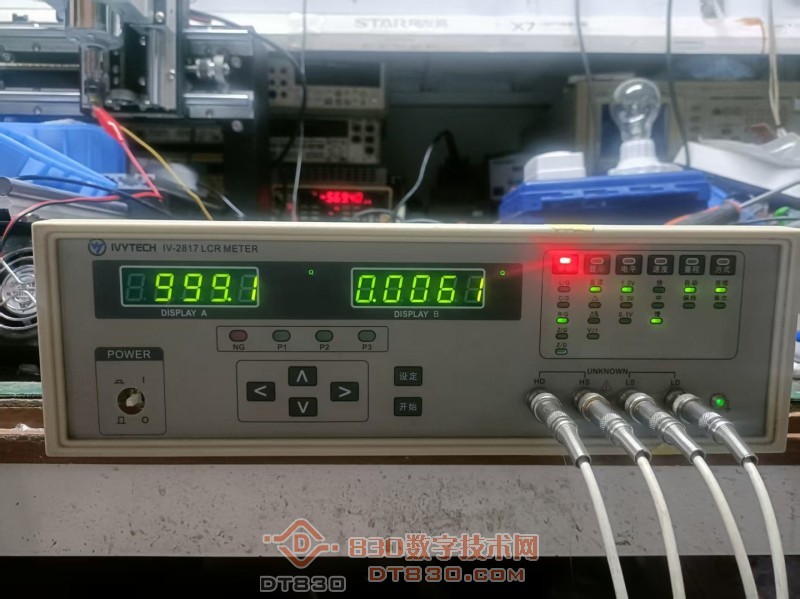

将-8V那个二极管拆下来，换了一个新的，再次通电，那个端，恢复0电平了，再插上运放，机器能够自检完成，开短路校准，测试值也正常了。
修东西这么多年，印象中击穿的二极管三极管很多，但这种软击穿的几乎就是第一次遇到。
也希望这次过程对大家有帮助。

数字奇才，符合身份有同型号对照确实会好很多，这种绿色数码管看着还是漂亮，是不朋友那一堆停在22222都能修好了，同一批次有可能一个问题

lizuolong618 发表于 2026-6-29 20:40
数字奇才，符合身份有同型号对照确实会好很多，这种绿色数码管看着还是漂亮，是不朋友那一堆停在22222都能 ...

那个朋友确实是这个想法，这种机器最多也就卖不到400元，加上来回运费等，目的就是为了找到共同点。
对于我来说，也是感兴趣为什么出现这种问题。
实际上，虽然都说的是ＩＶ2817机型，但电桥的工作原理都是类似的，这也是我想知道问题出在哪里的原因。
这个故障比55555　44444（ＡＤ错，基本就是两个负责ＡＤ转换的ＣＤ4066），或者更简单的77777（存储芯片内容乱，找正常机器固件刷一遍）等，实在麻烦太多。

jincai2004 发表于 2026-6-29 21:05
那个朋友确实是这个想法，这种机器最多也就卖不到400元，加上来回运费等，目的就是为了找到共同点。
对于 ...

专业呀，虽然价值不高，但是过程还是收获很大
