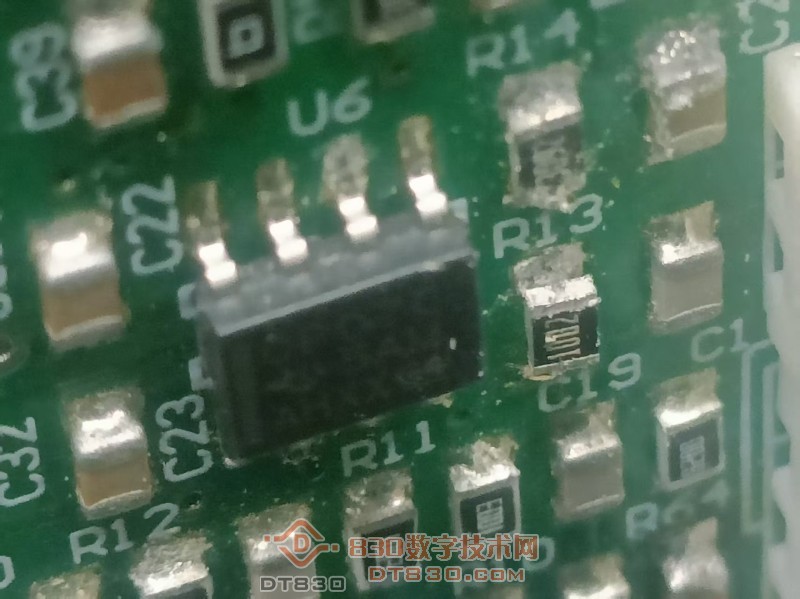

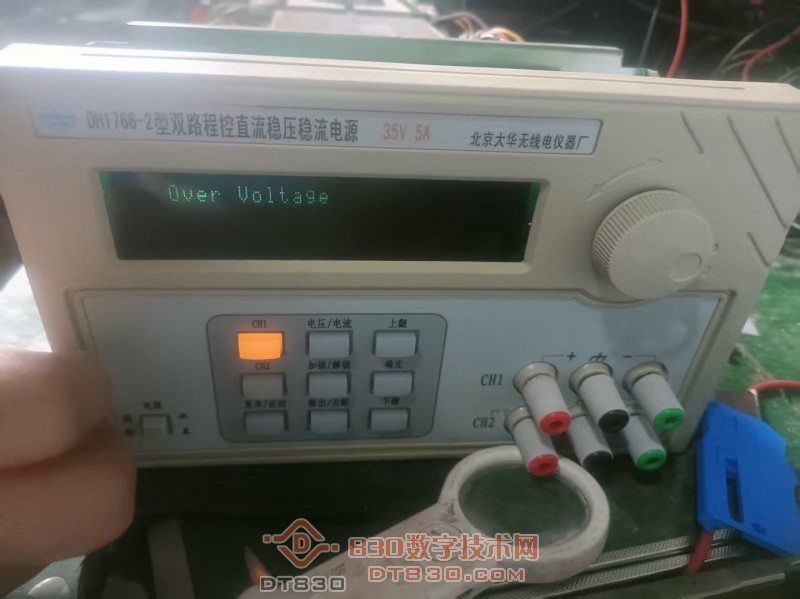

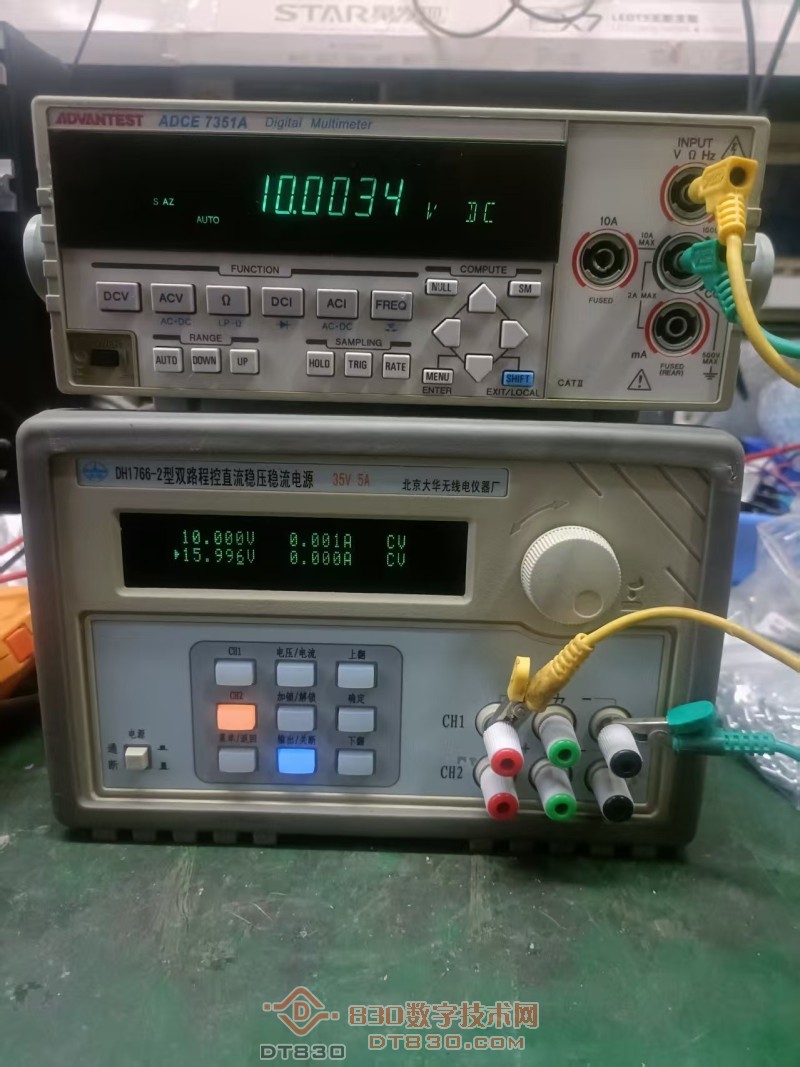

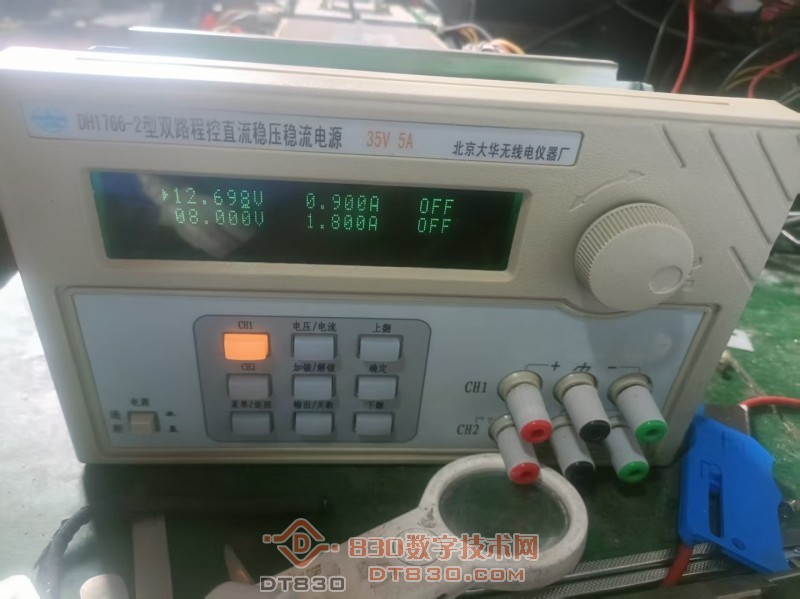

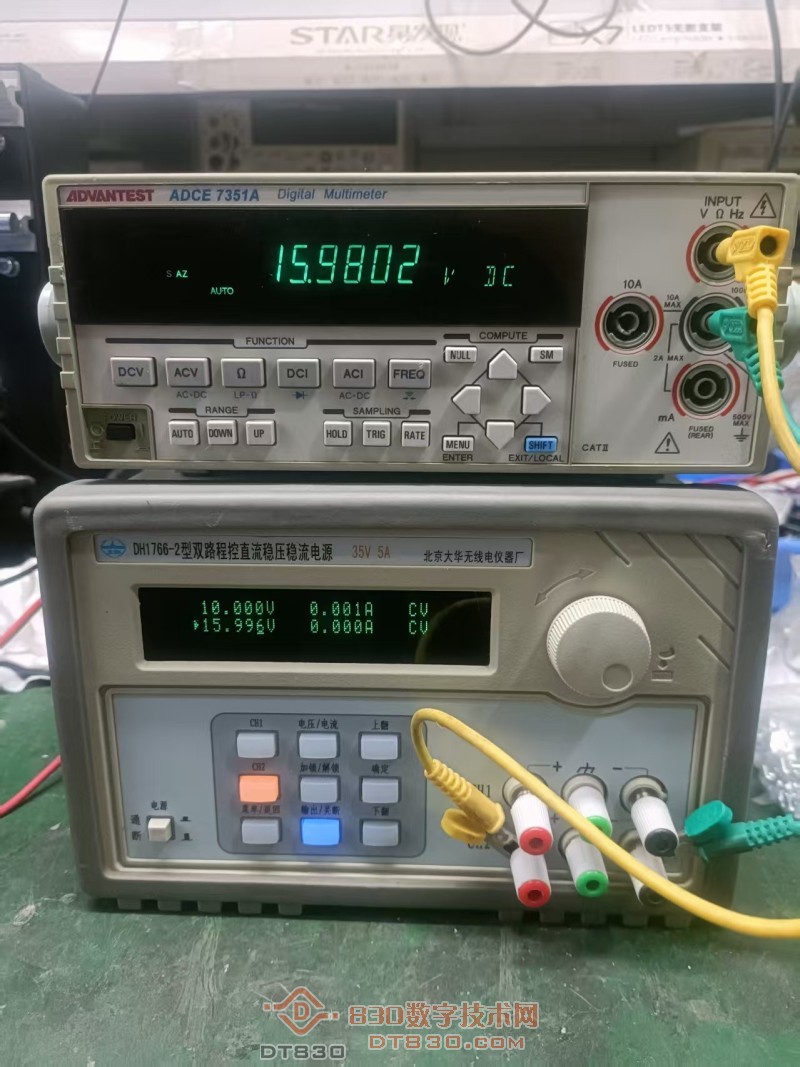

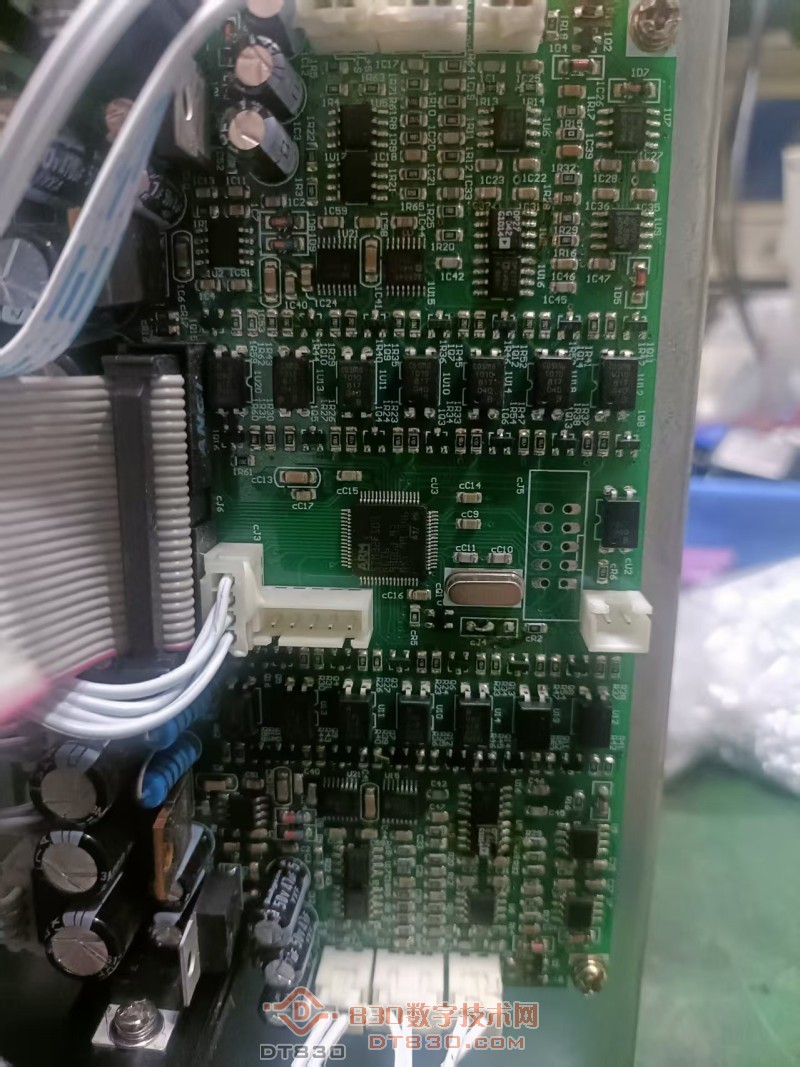

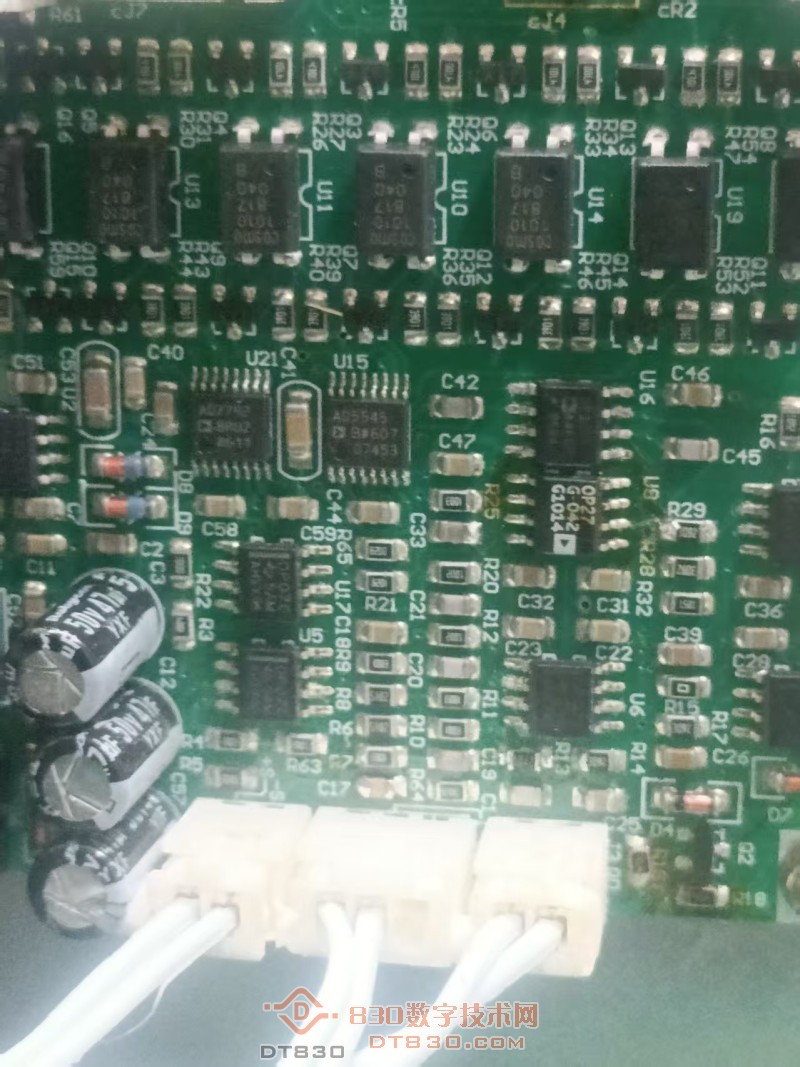

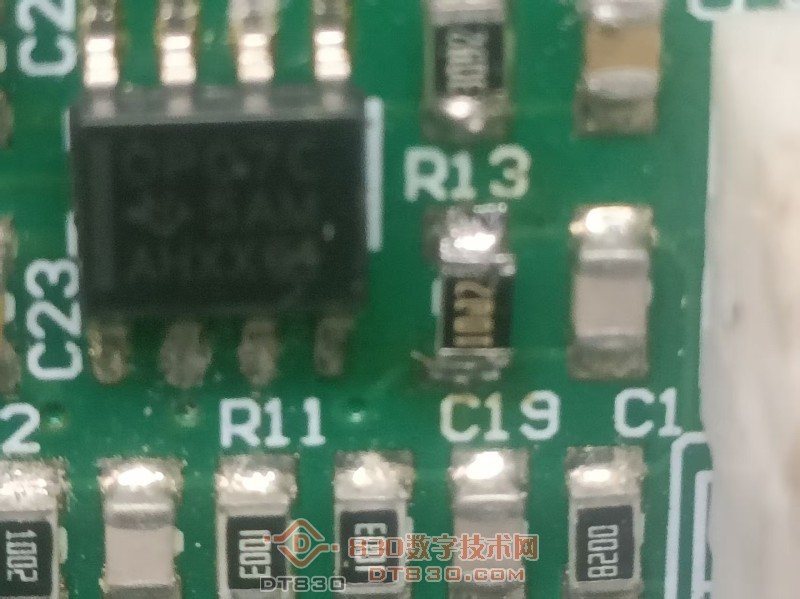

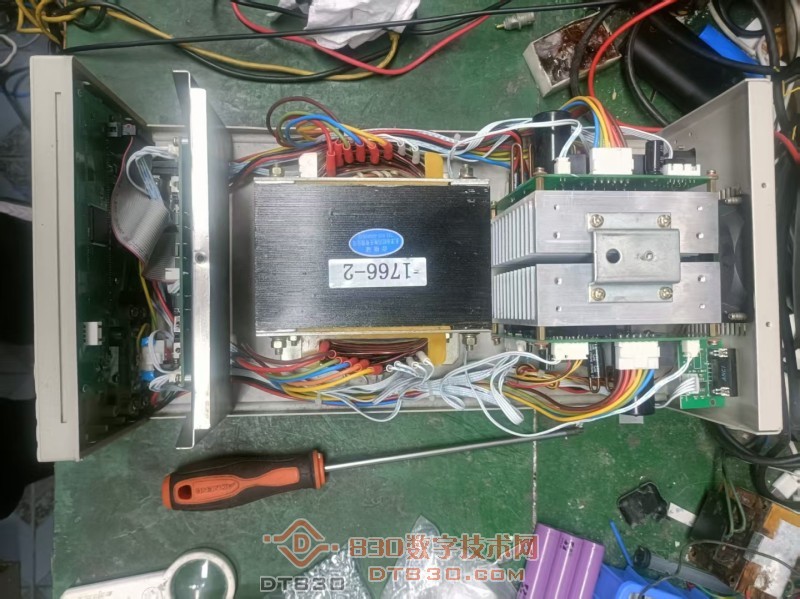

这次这个老款的DH1766-2甚至AI都无法查到，是双路VFD显示，感觉就像那种模拟电源升级了下显示,但看了下只有一个编码器，已经通道选择、输出、菜单等按键，说明这个是数控电源，而且写了北京大华无线电仪器厂，而且看内部图，那个超大的变压器，也不应该是假的， 今天，一个很大的纸箱到了，里面的包装确实非常好，垫了很厚的泡沫和气泡柱子，确实重，至少10kg以上。机器侧面贴了个标签，提示是2025年封存，估计是处理后才摔的。 通电开机，确实和卖家描述一样，正常开机，设置等，只是无论选择CH1还是选择CH2，按输出，听到一侧（后来知道是2通道）继电器响动，然后提示OVP错误。 1、面板部分，有单片机、VfD驱动芯片、以及按键、VFD屏幕 3、功率板部分；每个通道一个板，有多个继电器，通过输出电压选择不同变压器抽头，降低功率部分压降，三个功率MOS并联，分别通过各自的三极管驱动，调整输出电压，还有一个MOS，它的DS分别通过一个10欧电阻和输出正负连接，可能是提供保护。其中一个板也提供给背后的散热风扇供电。2个板子固定在一个很大的散热器上，无论功率MOS，还是那巨大的全桥，估计10A都轻松应付。 先进行常规检查，各插座都检查了（很多打了密封胶的也看了下），有些拔插过的，也重新插了一遍。 因为是OVP错误，因此怀疑是不是因为错误，造成继电器误操作，让输出电压过高，因此报错，对比通道1，就没有变化。把这个通道的板子拆下来，依次检查了mos和三极管、二极管等，都没发现问题，维修陷入困境。 中间出去吃了午饭，突然想到，自己走入盲区了，以为输出是选择那个通道，打开哪个通道的输出，实际应该是2个通道都同时打开了！ 再次检查了基准电压是正常的，因为adc、dac引脚间距很小，怕不小心短路烧了，因此不测了。 再测第二排运放，它们很可能是刚才那不正常运放的输入，其中一个，正常是20mv，故障是14V左右，检查它们的输入，一个是19mv相同，另一个分别是19mv和2-3mv漂移。检查哪个不同的脚的输入，它是连接到一个10k贴片电阻，再连接到一个30k左右贴片电阻，感觉像分压检测。直接测试10k电阻和30k电阻，感觉都是正常的。 估计卖家说的偶然正常，就是正好虚焊的电阻搭到焊盘的时候。再测运放输入脚，两个都是19mv，输出也是20mv了。这个运放应该是检测设置值是否超过OVP值，如果超过，就完全不打开输出，以及报警。类似设计，在其他电源也看到过，但很多是检测输出电压的。 该机用了AD7792 16bit ADC AD5545 16bitDAC MAX6225基准，加上那夸张的3个大功率MOS并联，大桥堆，确实算国货精品，这种用料，不比国外牌子差，基本可以达到说明书说的1mv/1ma. 至此，该机维修完成，又多了个双路高精度线性电源。
|
