IV2817电桥自检停33333故障修复

几个月前，收了一台TH2817电桥，自检能过，但短路校准不能过，找了很久，也没找到问题，正好朋友有IV2817（高仿TH2817，除了用料，其他一模一样），但那台有个诡异问题，自检到33333就会停下，后来把主板某个位置垫高，就能正常自检，也能正常开短路校准，测试元件也正常。然后就寄给我来对比找问题。

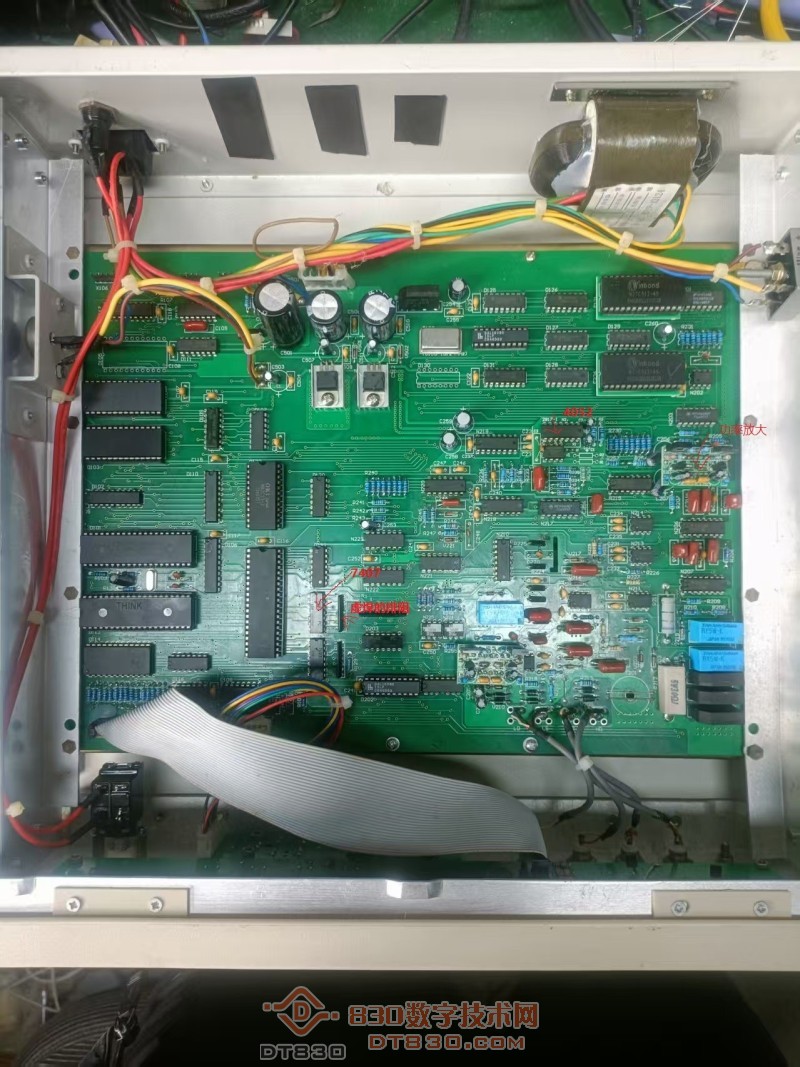

机器到了以后，发现主板边缘卡了一个很厚的橡胶块，机器确实能正常工作，但这样肯定不是长久之计，因为这样主板是变形的，时间长了肯定要出其他问题。既然是这样，肯定是有接触不良，朋友也补焊了很多地方，但都没用。
我把垫的东西去掉，发现主板果然又停在33333了，按压主板，出现过能自检完成，但无法进入测试界面等情况，还好，后来只是能过33333，就能正常测试。通过查手册，得知33333表示10Vp-p 检查 本项检查信号产生器所产生的 10Vp-p 阶梯形正弦波是否产生且其幅度应在规定的范围内。
然后用示波器查看电桥输出端，发现只要正常，从开机到自检完成，输出端都会有正弦波（虽然自检过程中波形有可能变化），但一旦故障，就完全没波形，这样，就好办很多（毕竟要自检到33333，还是要一点时间）。
电桥的输出信号，基本都是通过功率放大的，因此首先检查功率放大部分，发现功率放大（功率三极管组成）的输入端，正常和故障时候，波形也会有或者无，因此确定故障肯定是功率放大前了。然后又检查了它旁边的一些电路，特别是电子开关等。发现无论故障还是正常，有个电子开关的一个输入（出）端，
是类似带锯齿的正弦波，无论正常还是故障，都是一样的，这也说明产生指定测试频率波形的部分是正常的，故障肯定就在功率放大之前，和它之后。剩下的部分，基本就是运放和电子开关了。然后发现，那个有带锯齿波形的电子开关的其他输入（出）脚，和功率放大输入的波形是相同的（也就是那种很光滑的波形），
而且它在正常和故障时候，会出现有或无，顺藤摸瓜，检查这个CD4052电子开关的A、B控制端，其中一个脚，在正常和故障时候，其中一个控制脚的电平是高电平和低电平，也就是低电平时候，那个脚肯定是不导通的。
接下来就是跑线路，找到这个CD4052的控制端都是接到一个74LS07的不同输出脚，它的输入脚是接到一个82C55扩展芯片。首先想到的就是7407故障，或82C55故障，但想到按压主板，能正常，因此感觉它们都没坏，最多就是接触不良。重新插了一次82C55（感觉好像确实有点松），感觉能正常自检了，以为问题解决了。
结果只是半场开香槟，将主板完全固定好（为了垫东西，取了一个固定螺丝的），再按压下主板，发现输出波形还是会消失，也就是停在3，说明还是不对。
再检查7407的输入输出端，发现无论正常还是故障，7407的输入端都是正常的高低电平，但输出却会有对应高电平或错误的低电平。再仔细看了下7407的手册，原来它是开路输出的，再看主板，它的输出都接到一个排阻，排阻公共端是接的5V，也就是把输出上拉，如果7407输出高电平，就是高电平，如果低电平，也会降低到低电平。
如果那个上拉不对，那输出肯定都是低电平了。再仔细看那个排阻的焊点，果然公共点好像有点虚焊，把焊点清理下，并把排阻公共引脚刮干净，并补焊，其他引脚焊点也补焊一下。果然，再次开机，完全正常，而且无论怎么按压，敲主板，也完全正常了。
至此，这诡异的接触不良故障，被彻底修复。
至于用来对照修的那个TH2817，维修过程更是曲折，后续再写帖子。。。
早期的IV2817几乎完全复刻TH2817，大大的环变，金封的5V三端稳压，外壳甚至比TH2817还硬，但后期就完全不行了，金封变成TO220的7805，环变也变成小了很多的E型变压器，关键是模拟部分的供电居然比7808 7905的8V还低，最多持平，因此测试大容量电解等，完全不行，甚至就这样都可能开机无法过自检，或各种奇怪问题。

就佩服这样的大神！

弄懂了原理，就可以顺藤摸瓜，原来这个瓜就是排阻的焊点。
