天宇t21l打磨分压电阻

*发表于：2026-7-22 23:16:51* 977 来自手机 · 发表于：2026-7-22 23:16:51

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由练习两坤半于 2026-7-22 23:18 编辑

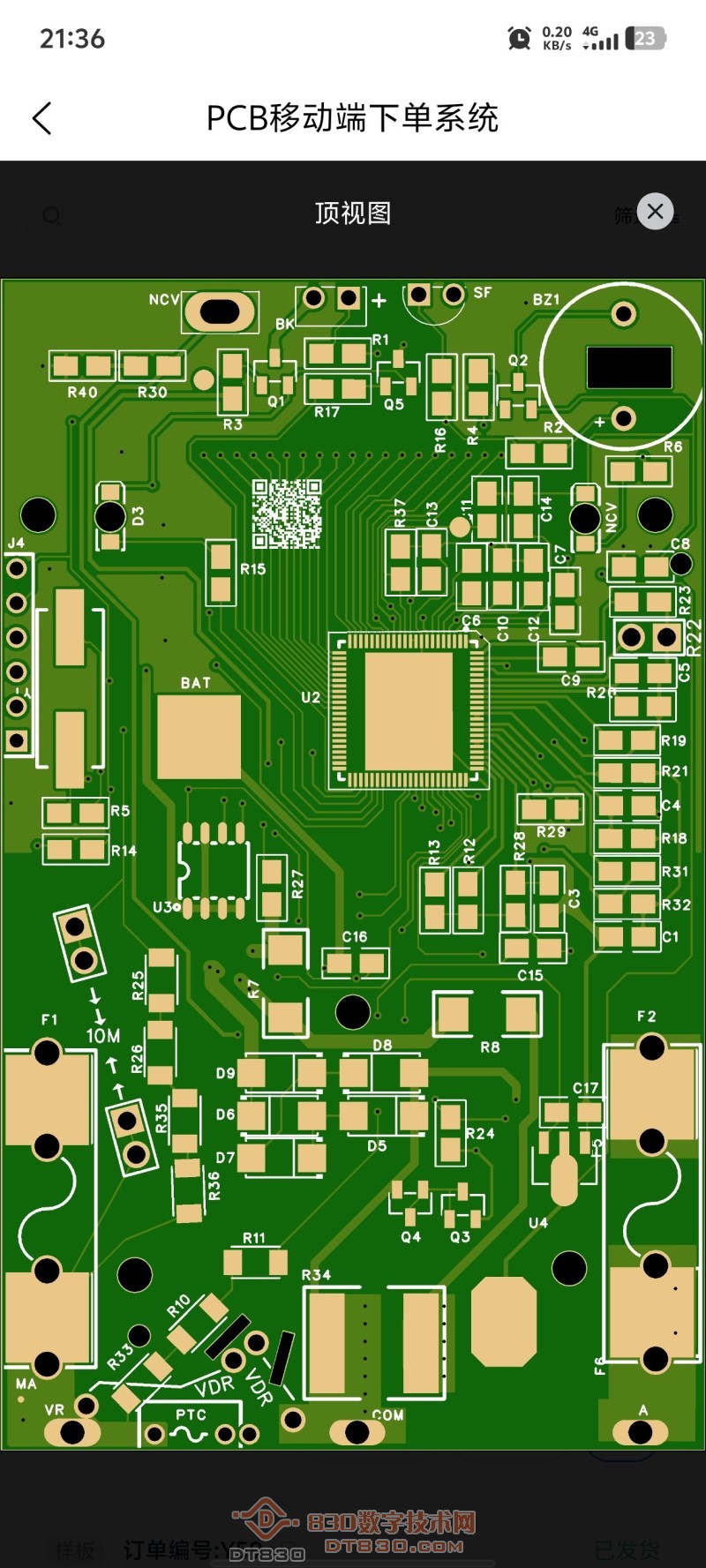

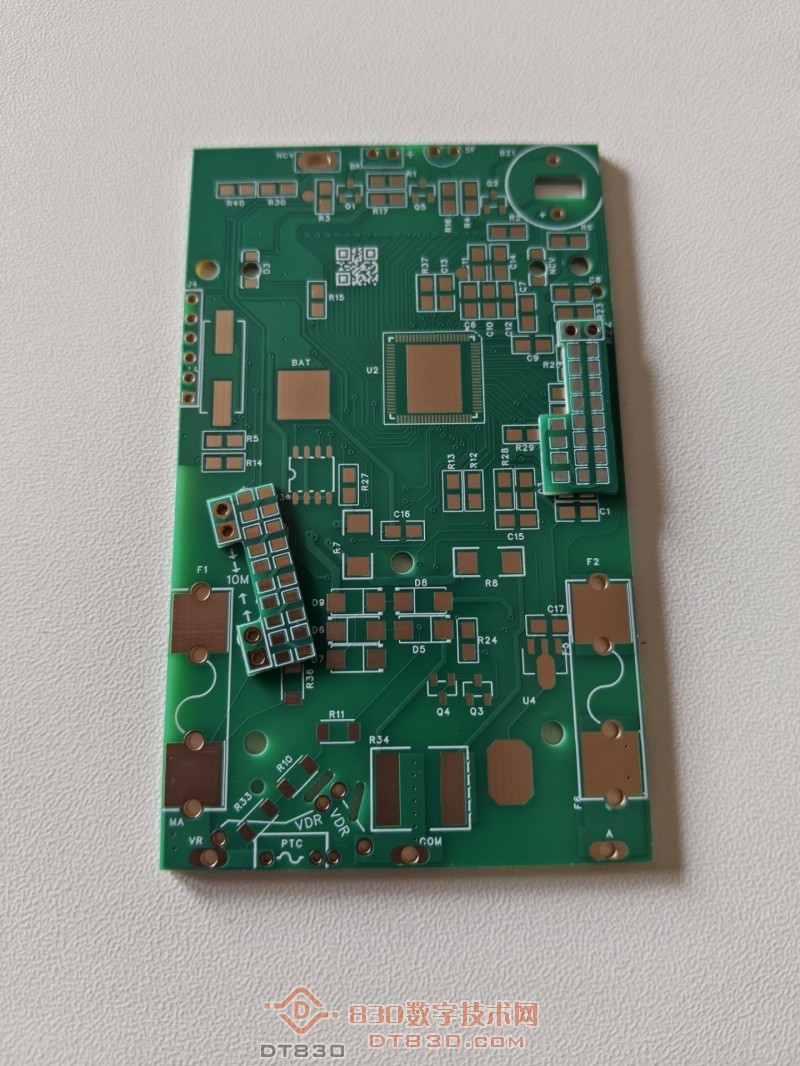

jlc开源的天宇T21电路板，千万别打，错边。。。。

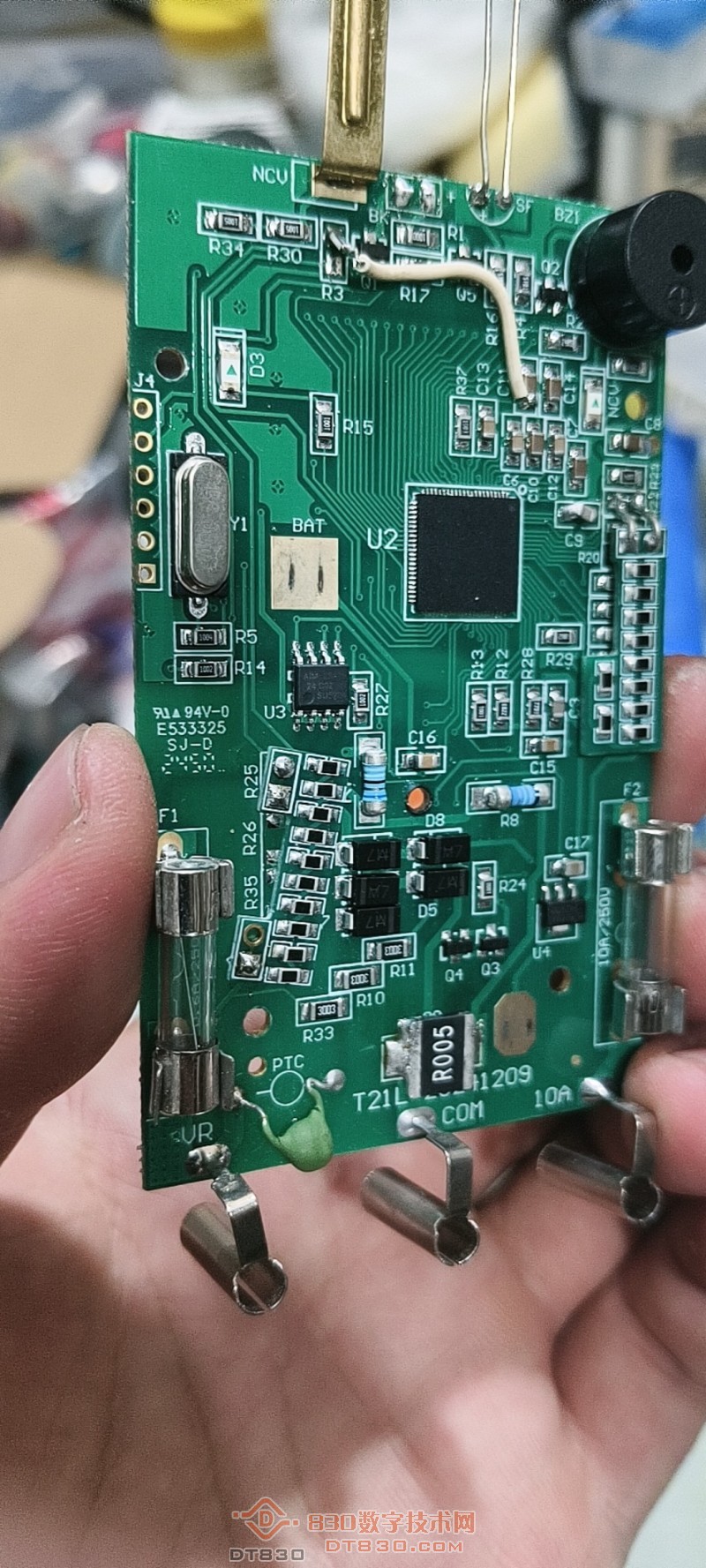

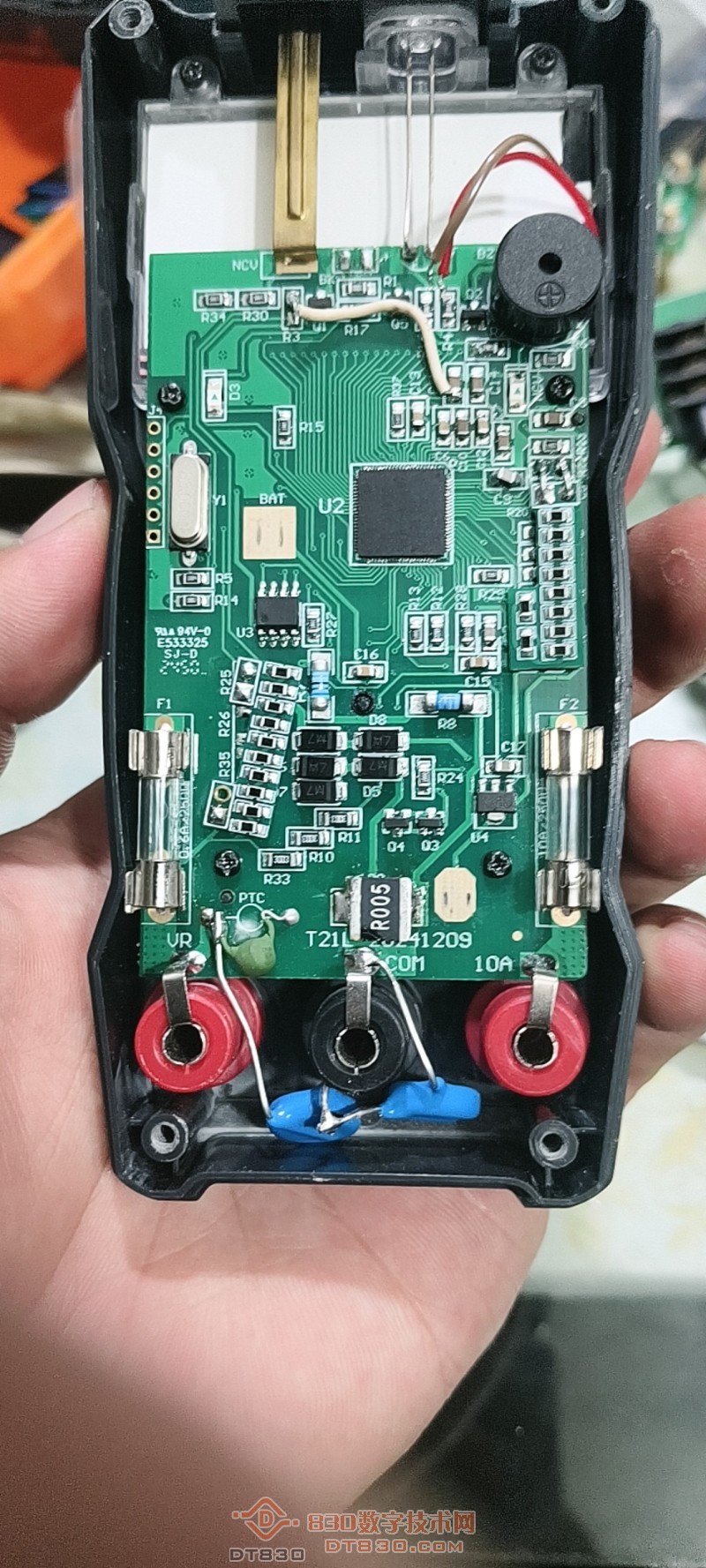

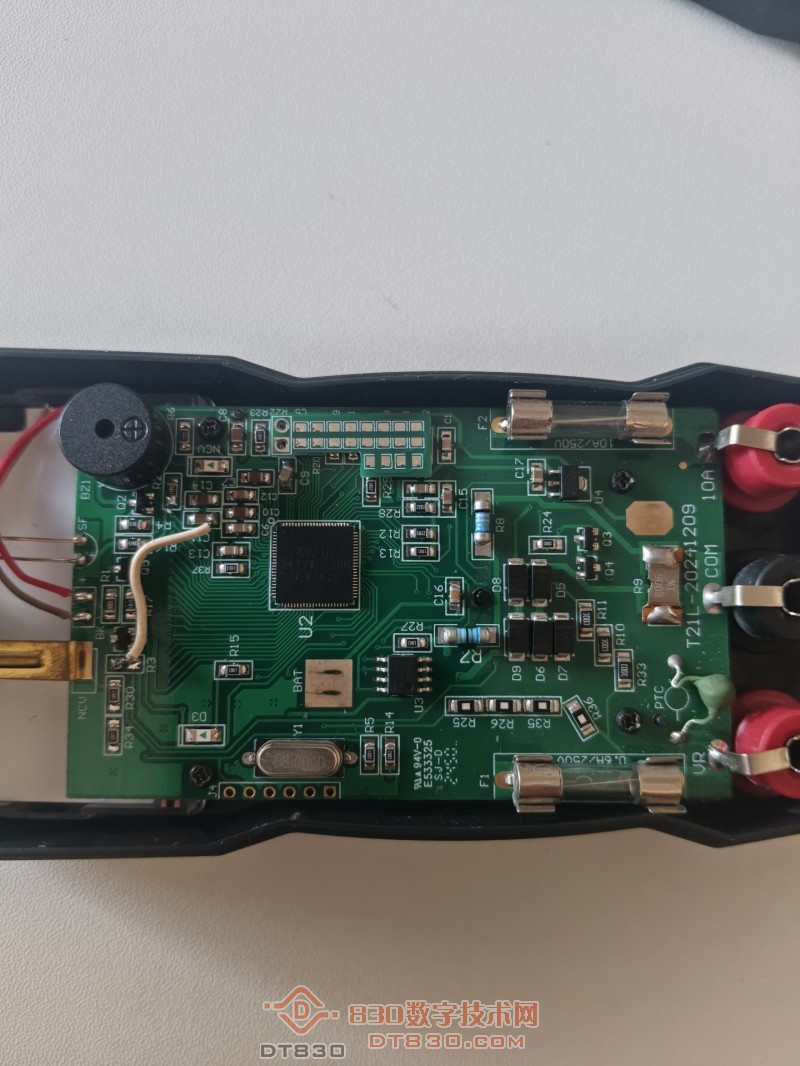

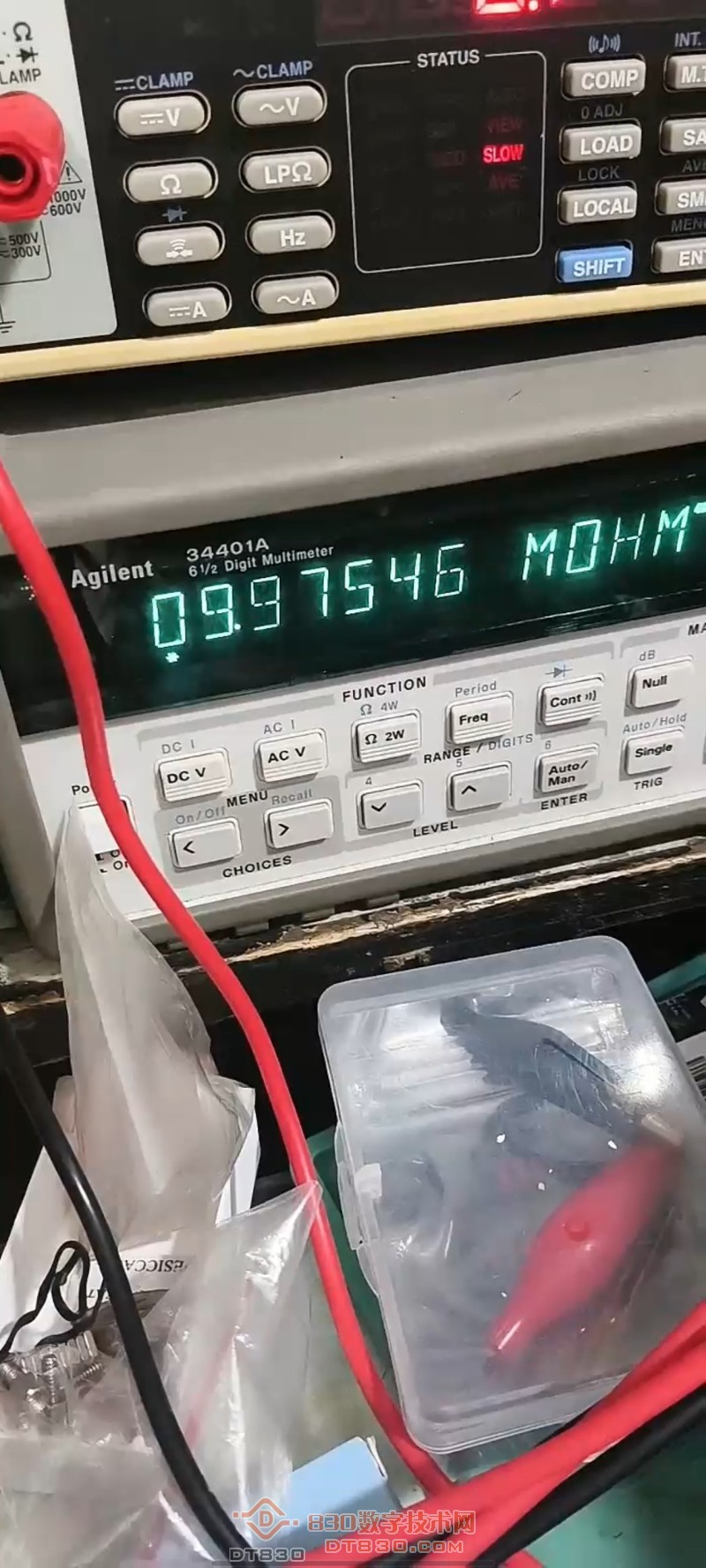

因为发现手里这个表磨损的有点儿厉害，之前想到有这个，所以就打了。但是在打之前把10M的分压电阻，100k做了一个设计跟打磨。

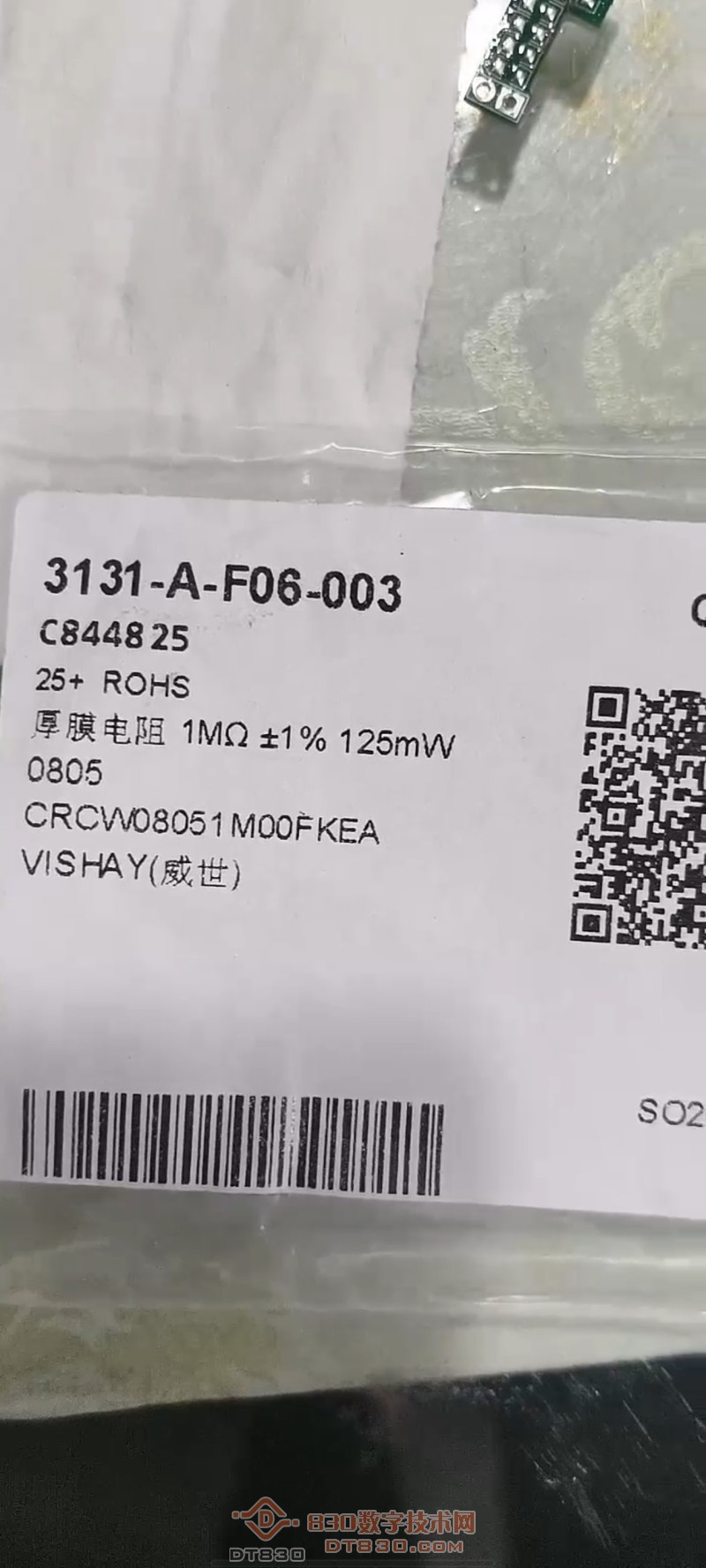

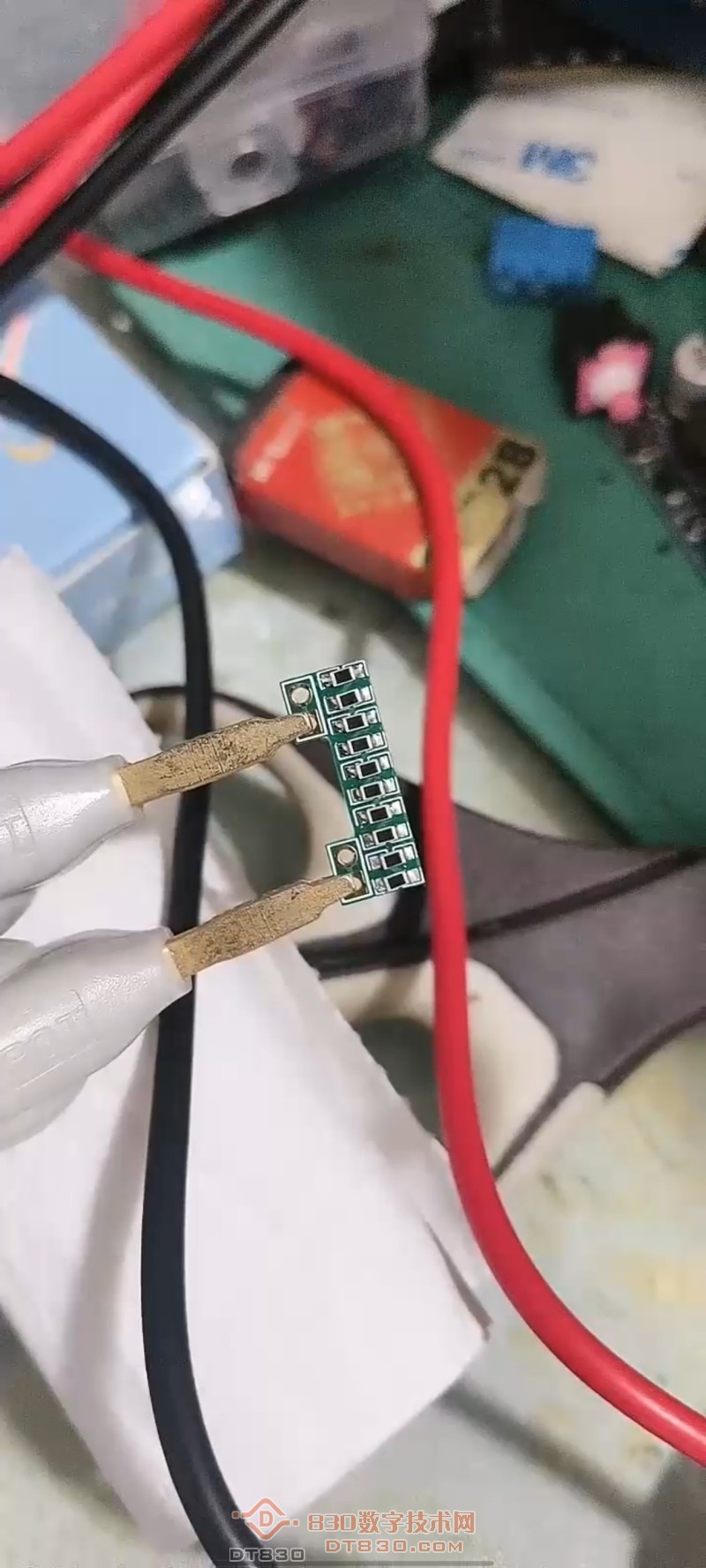

10M的选择了10个1M的串。100k是10个1M的并联。。主要是改善温飘稳定。电阻全部采用1% 100ppm的对于一个6000计数的表来说已经够了。
由于时间原因，后续回测它稳定度

练习两坤半 · 2026-7-22 23:28:33

...........

喜欢就好 · 2026-7-23 09:01:54

好手艺，谢谢分享。

HD123 · 2026-7-25 12:10:59

自己DIY万用表吗

练习两坤半 · 2026-7-26 05:37:08

HD123 发表于 2026-7-25 12:10
自己DIY万用表吗

不是，改造

房有亮 · 2026-7-26 06:00:14

我靠，你真打了那个板

练习两坤半 · 2026-7-27 07:39:42

房有亮发表于 2026-7-26 06:00
我靠，你真打了那个板

不打不行。我这个线是真要断。

dirtyacc · 2026-10-11 23:53:53

练习两坤半发表于 2026-7-22 23:28
...........

那些普通沉金不能在这个工况用吗？

练习两坤半 · 2026-10-12 11:59:27

dirtyacc 发表于 2026-10-11 23:53
那些普通沉金不能在这个工况用吗？

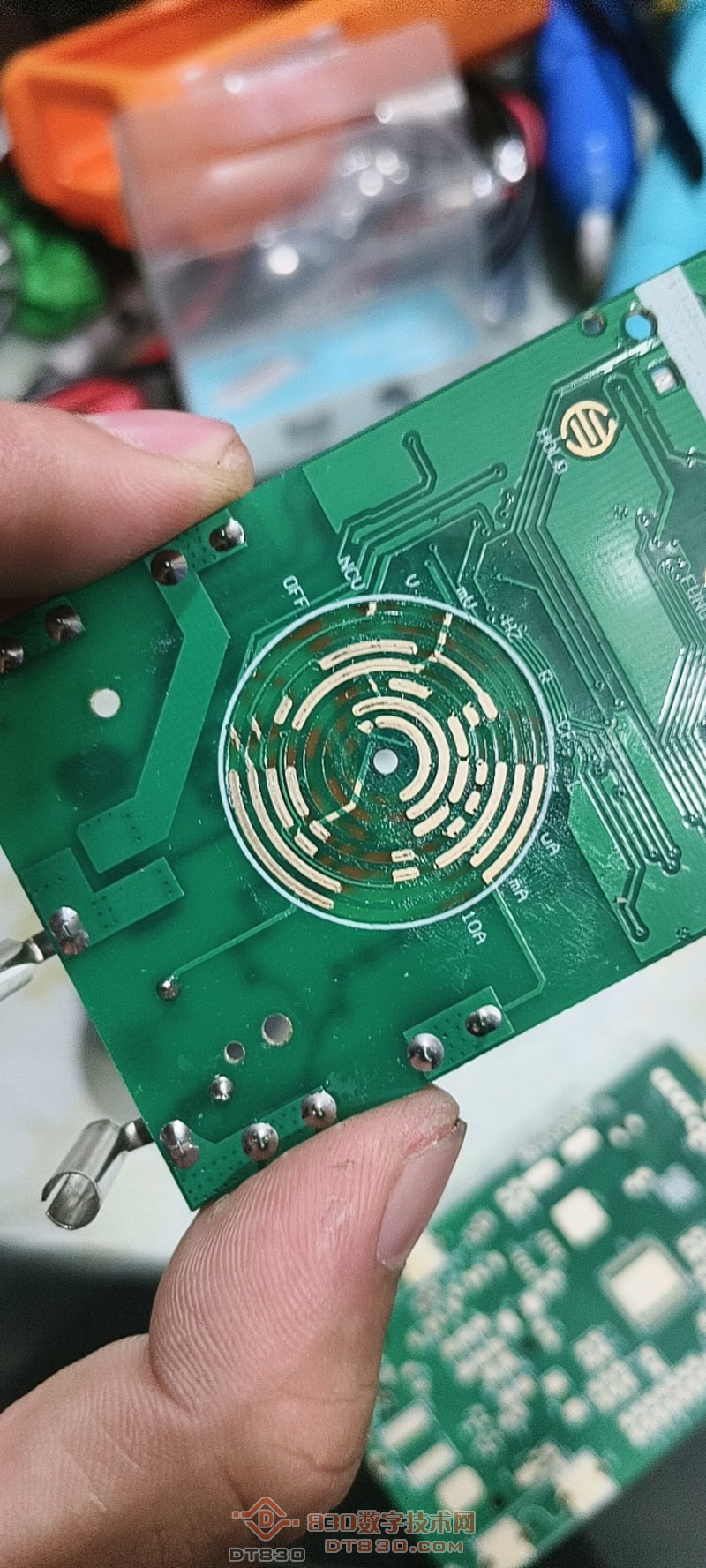

你没发现，他有的走线是正好在这个八卦盘v片接触的地方吗，😂我这个原来pcb板有一个线快已经v片扫的翘边了

dirtyacc · 2026-10-13 13:41:20

练习两坤半发表于 2026-10-12 11:59
你没发现，他有的走线是正好在这个八卦盘v片接触的地方吗，😂我这个原来pcb板有一个线快已经v片扫的翘边 ...

没发现，看了下都避开了，你是说哪里
