廉价电压电流发生器设计图

经过这一段时间研究和试验，得出一种使用AZ431 + OP07廉价方案的电流电压源基准，一定要用AZ431，仿真图中，仿真软件没有AZ431所以用TL431仿真一下原理。

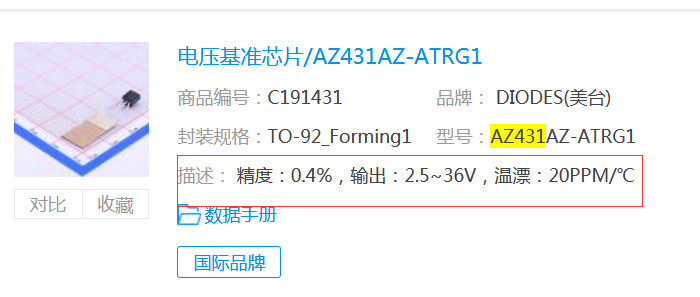

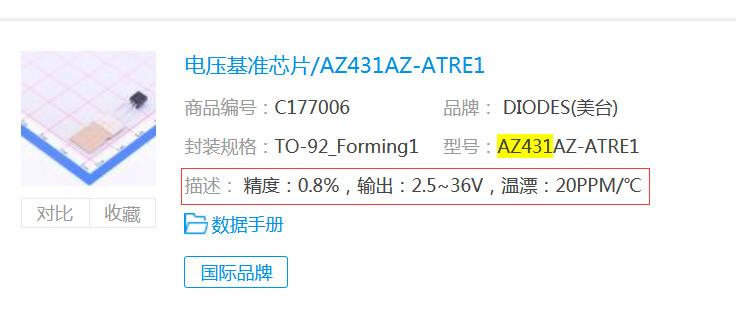

上面是AZ431的参数图，分两种:.0.8% 20PPM  与0.4% 20PPM  至少需要选 0.8% 20PPM的，淘宝购买时，那种几分钱的肯定不是，所以仪友们购买时问清楚。
运算放大器采用OP07CP，淘宝买多问问，千万不要贪便宜，买成了LM358一样性能的OP07CP。


为什么使用AZ431呢，因为这个做出的电流电压源，筛选，老化、标定处理后，用来对比19999字及以下的万用表是可以完全胜任的，且价格便宜，像AD584 399那些基准芯片新的很贵。


取样电阻使用的是色环0.1% 25PPM的电阻（也可以买美国电阻，价格一块多一个，也是0.1%精度，不同阻值不一样的精度，温漂参数)，0.01%的电阻，价格太高，电压电流源用上后，价格一路飚升，试想，0.01%电阻一般是399 LTZ等基准芯片去用的。

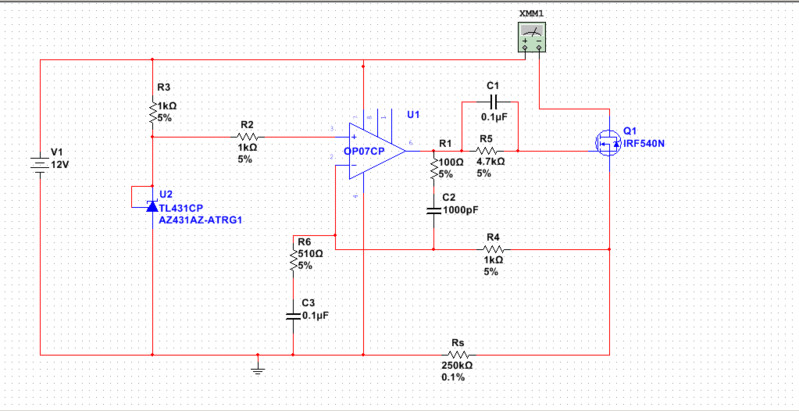

电流源电路图
电源使用12V 1.5A电源供电。



改变最底下的Rs电阻阻值就可以得到不同的电流，上面那个XMM1的表，换成仪友自己的电流表。

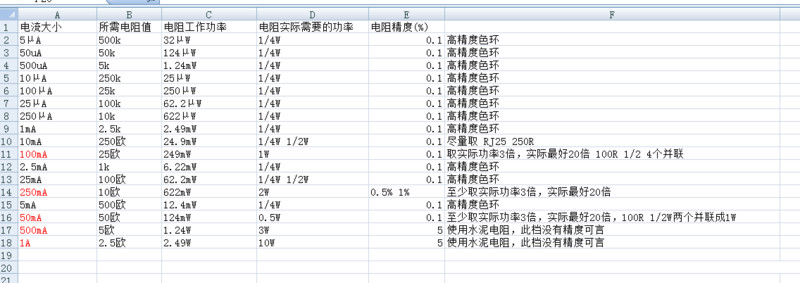

电流源取样电阻列表

如果用500K电位器，串联一个2.5欧水泥电阻，替换Rs, 供电电源使用1.5A电源，电流源就成了5微安到1A的可调电流源。

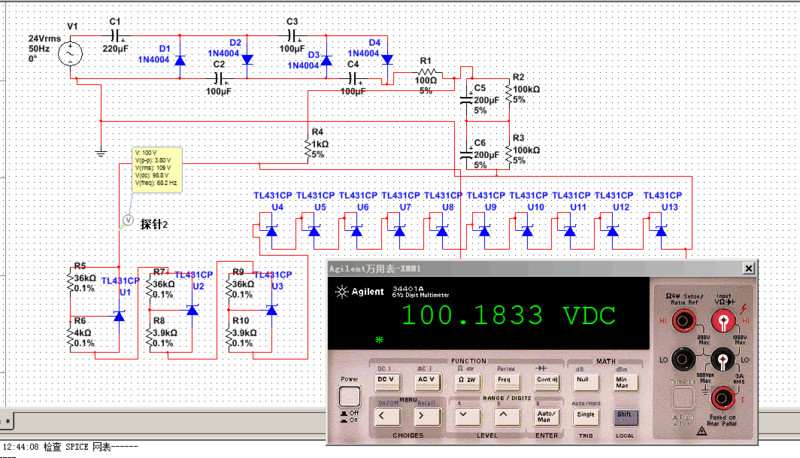

2.5V至100V电压源



使用13个AZ431串联组成，电源使用24V交流倍压整流后为AZ431供电。R1电阻可以防止电源短路。

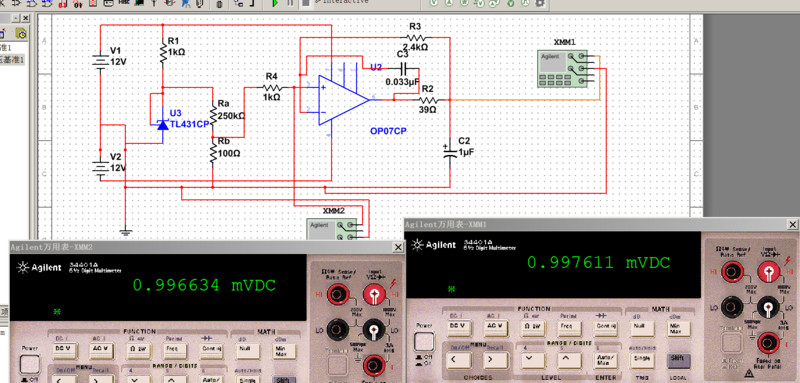

2.5V以下电压源，需要12V双电源供电




R3*C3=2*R2*C2
运放组成有源低通滤波器，使输出电压更稳，负载能力更大。
f=1/2PI *R2*C2

电压分压电阻

Rb 100R 0.1%

Ra

1mV  250k
10mV  25k
100mV 2.4k
1V Ra=1490 Rb=1k 特殊档

2.5mV 100k
25mV 10k
250mV 900R


5mV 50k
50mV 5K（4.9k)4.7k+200R
500mV 400R

电压源的电阻都使用1/4W 0.1% 25PPM色环电阻。


紧接着将会设计外壳，和选用变压器为电压电流基准供电，和PCB电路板（需要稳定后，才会批量做套件)


如果有仪友需要定制，比如，仪友买0.01%电阻，基准换成AD584，可以自己对着电路焊好，然后发到我这，我为仪友免费标定。
或者直接发元器件过来。

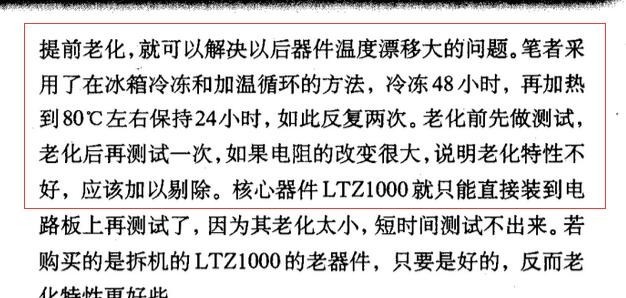

以上电路，实际制作过程，需要循环老化元器件。以下是某书中，老化过程。老化完成后是筛选，焊接，微调，通电24小时以上，记下环境温度，湿度，然后标定各档电压，电流值。




大家可以淘宝，搜搜图中的元器件，进行成本价格统计，看看得花多少钱。

az431性能优于tl431，这一点必须要引起大家注意，否则实验会失败

目前还真没az431，哈哈
