[制作_改装] 镍氢镍镉碱性炭性5号电池通吃版(ZT-X背光亮度恒定)

[复制链接]
发表于 2018-6-22 13:45:11  | 显示全部楼层
方法巧妙,可行性高,谢谢分享。
发表于 2018-6-22 18:57:37  | 显示全部楼层
糊涂周 发表于 2018-6-22 13:45
方法巧妙,可行性高,谢谢分享。

现在可用镍氢和碱性,亮度恒定,又可用到2.2V关机。

你看看还有啥更简单的方法。

38有位坛友说,用CRD更好,等他搞好看看,希望越简单越省电越好。

http://bbs.38hot.net/forum.php?m ... p;extra=#pid3018619

发表于 2018-6-22 19:24:18  | 显示全部楼层
本帖最后由 散淡021 于 2018-6-22 19:26 编辑
儒生 发表于 2018-6-22 00:48
升压电路需屏蔽

不少人担心干绕,但我各功能都没发现问题,我最不喜欢改自己的表,但X的亮度一直在降,只能改
这样改解决了,亮度恒定,各种5号电都能用,最实惠是用镍氢。

我在小板二端加了电解,波纹降到1mV。

今天,用手机试了,靠近有噪音,空载啸叫声,带载沙沙声。

219 也有干绕叫声,只是轻点。139C 叫声不轻,各档都有,不是电容的原因

再把收音机放在各种手机适配器旁,和开关电源旁,那收音太热闹了。叫声大作。


改后的XT-X  放收音机旁测试收音机,完全没一点声音。(没用铁皮包)
再把ZT-X 放开关里测试OK


把小板上的电感用线引出,确认就是这个干扰

就像你说的,不放心的朋友用铁皮包起来,我用铁皮包了电感,干绕声小很多。
发表于 2018-6-22 21:34:43  | 显示全部楼层
数字表本身就有干扰源,振荡器(晶振)和数字处理部分。现在的自动档数字表(单片机)较过去的芯片表干扰更大,因其数字电路部分增多。
既是不改,用收音机轻易的就可收到。这在表的设计时就注重考虑数字地与模拟地的和电路的隔离,让干扰小于表的最高灵敏度就没问题了。
如不放心,可用一只没改的表,同时测一个毫伏级的电压,看看是否有改变,如果这个高灵敏度的档位没问题,其它档位就OK了。

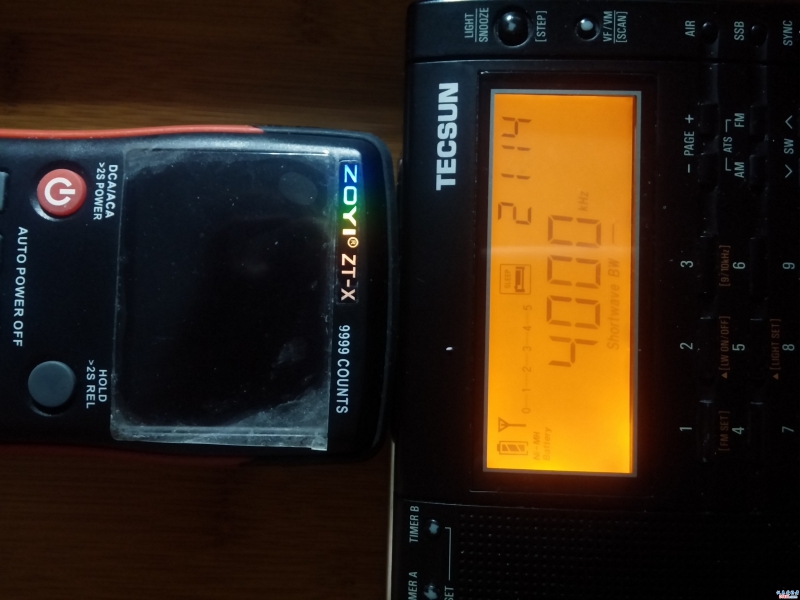

附几张219与X没改的开机图与关机图,看看收音机的信号指示,一个空格(关机),一个满格(开机)。 CAM02748.jpg CAM02749.jpg CAM02750.jpg
发表于 2018-6-22 21:43:56  | 显示全部楼层
wgsd 发表于 2018-6-22 21:34
数字表本身就有干扰源,振荡器(晶振)和数字处理部分。现在的自动档数字表(单片机)较过去的芯片表干扰更 ...

ZT-X和219 没有改,我靠近收音机,有小的干扰声,没想到同方案的139C 特别响(相对219)

记得此方案的表,各档耗电差别不大,难到任何档位,二极档的3.2V升压都在工作?(叫声像)
发表于 2018-6-22 22:18:38  | 显示全部楼层
百度帖吧比矿坛还凶。这个帖子发了三天,改了10多次,上去就被系统删。



这哪是广告?
发表于 2018-6-22 23:23:11  | 显示全部楼层
散淡021 发表于 2018-6-22 21:43
ZT-X和219 没有改,我靠近收音机,有小的干扰声,没想到同方案的139C 特别响(相对219)

记得此方案的表 ...

干扰的大小与线路(走向)和软件(分频)有关,如某个频率正好与收音机接收频率相同,干扰就大。收音机声音的大小不能说明干扰的大小,声音大只能说明收到的是调制信号,如果是等幅波,收音机是没有声音的。
也就是说,一个较大的等幅信号,收音机信号指示已满格,甚至收音机过载,喇叭也不会有声音。一个较小的调幅信号,收音机信号指示可能只有一格,喇叭声音也会很大。
该系列的表,开机升压就工作,因表内模拟部分工作在正1.8V和负1.8V,所以表内的地与电池负极是不相连的。
其中有个芯片管脚升压输出4.2V左右,我的219改基准就是从此管脚提供电压,不然电池电压不够用。但芯片资料介绍接口最大提供10mA电流,估计供发光管不安全,要不厂家也不会选择由电池给发光管供电(电压太低)。
发表于 2018-6-22 23:45:26  | 显示全部楼层
wgsd 发表于 2018-6-22 23:23
干扰的大小与线路(走向)和软件(分频)有关,如某个频率正好与收音机接收频率相同,干扰就大。收音机声 ...

谢谢,

很好 学习了。
发表于 2018-6-23 09:43:59  | 显示全部楼层
谢谢分享!
发表于 2018-6-24 01:16:35  | 显示全部楼层
其实。。。我想直接去了背光,然后改成正显屏。。。
这样不知两节5号电池能用多久。。。
