万用表自动关机电路改进，让其自动关机后0功耗

wgsd

哈哈，真巧合，我仿真没改动关机时间19分，仿真改后关机时间20分多点。

wgsd

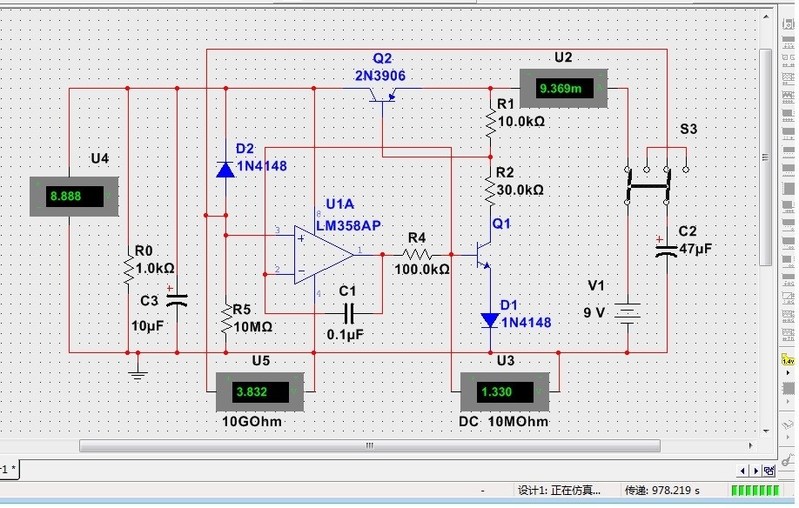

我这个不用秒表抓拍奥，现看看电压开始下降图，16分出点头。

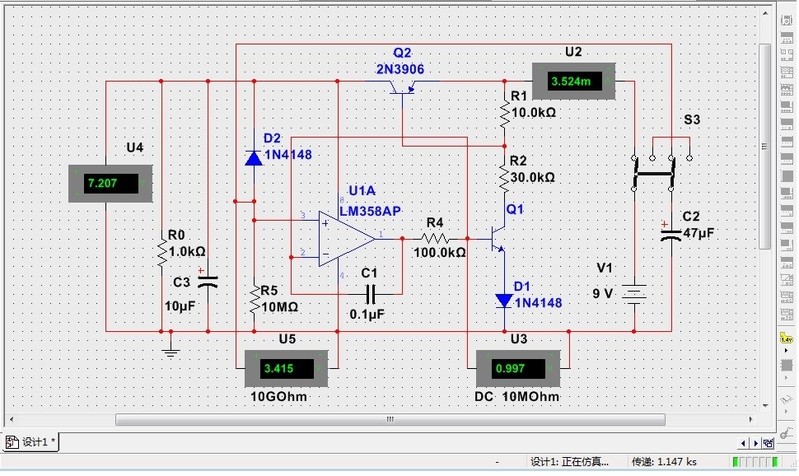

再看看提示电压低时的图（一般7.2V），19分刚过。

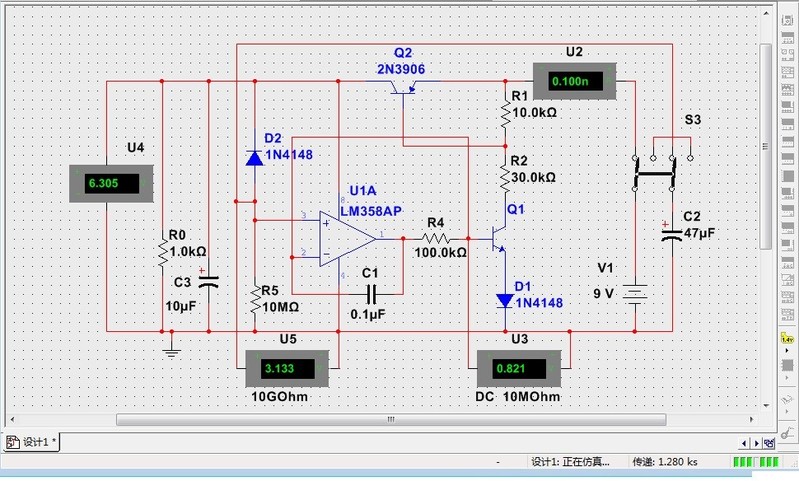

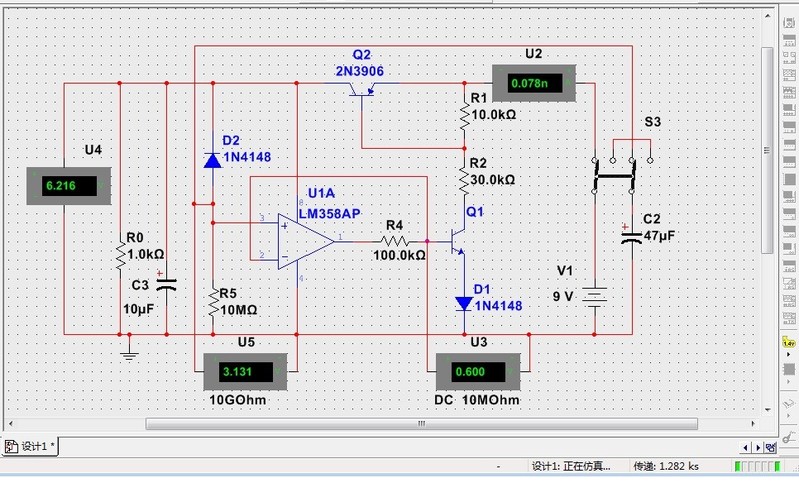

最后是供电电流小于1nA的图，21分多点了。


和你的实测是否沟通好了。
时间请看图下角的传递秒数。

wgh1027

wgsd 发表于 2018-10-24 08:38
我这个不用秒表抓拍奥，现看看电压开始下降图，16分出点头。

C1(0.1μ)实际电路是没有的，一般厂家都不会装，你去掉这个电容看看关机时间会不会快一点呢。

wgsd

wgh1027 发表于 2018-10-24 09:13
C1(0.1μ)实际电路是没有的，一般厂家都不会装，你去掉这个电容看看关机时间会不会快一点呢。
...

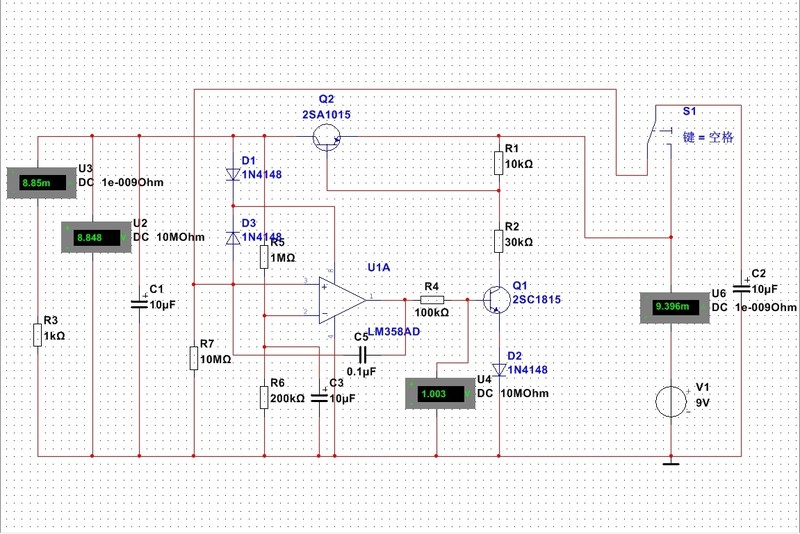

按图C1是并在100K电阻上，对直流不会有什么影响，我仿真了一下，与之前没出入，见图。

仿真时间是供电电流在1nA时的时间，实际表在远大于这个时间就不显示了。（可以认为关机）
仿真只是关机过程，除非带有表的全部电路仿真，观看表的显示熄灭来计算时间，但没有什么意义，省电是目的，一两分的误差没什么实质意义。
所谓改动延迟了关机时间，成了延时关机，那么不改动就不是延时关机了吗。

apple5050

wgh1027 发表于 2018-10-24 09:13
C1(0.1μ)实际电路是没有的，一般厂家都不会装，你去掉这个电容看看关机时间会不会快一点呢。
...

我也做了一个仿真，c1容量大小和关机电压下降有一定关系。c1的存在，开机也有延时。电压是缓慢上升的。c1取值过大，电路就完全异常了。自动关机时间和负载也有关系，负载重的话，电容电压在启动运放过程中，就消耗了不少，自动关机时间变短。负载太重，电路就不能启动。负载轻的时候，关机电压下降过程持续时间就变长。这个电路只能用在万用表这种小电流电路。

wgsd

apple5050 发表于 2018-10-25 11:41
我也做了一个仿真，c1容量大小和关机电压下降有一定关系。c1的存在，开机也有延时。电压是缓慢上升的。c1 ...

这个原本就是用在万用表这种轻负载的，想带重负载得自己做做手脚，改动改动。

apple5050

wgsd 发表于 2018-10-25 17:02
这个原本就是用在万用表这种轻负载的，想带重负载得自己做做手脚，改动改动。 ...


apple5050

apple5050 发表于 2018-10-25 20:59

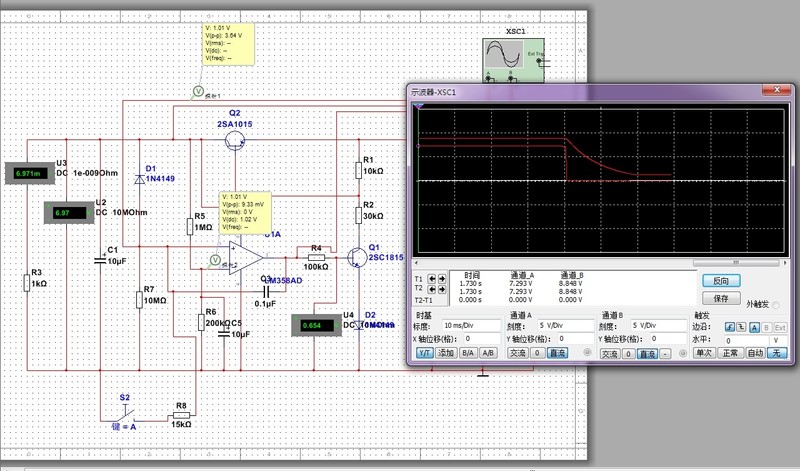

增加一个二极管，一个电容。原电路稍作改变。运放供电取自Q2之后。关机过渡过程100ms以内。能带大负载启动。

wgsd

按楼主的改动，增加一个二极管即可，何必这么繁琐。

apple5050

wgsd 发表于 2018-10-25 22:30
按楼主的改动，增加一个二极管即可，何必这么繁琐。

加二极管解决带载启动，新加的一个电容和改变接法的一个电容是加速切换过程。输出电压基本没有下降，关机非常干脆。
