万用表自动关机电路改进，让其自动关机后0功耗

apple5050

wgsd 发表于 2018-10-26 15:50
这是什么？直接上图不就得了，难道别人的系统和软件都和你通用？

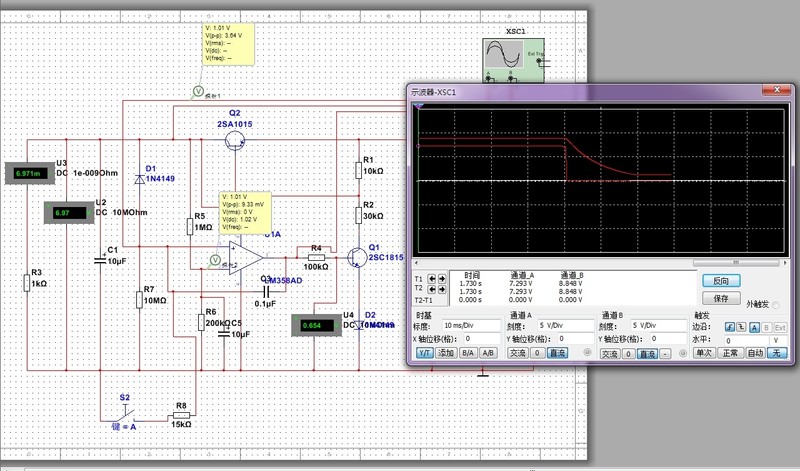

用示波器抓的波形。高的那个是三极管q2之后的输出电压。低的是运放输出电压。这中间利用了一个正反馈，再加上运放开环的高增益。在输入端有很小的一个电压差就迅速关断了。

wgh1027

这电路改动后，配合9V升压电路可谓是天衣无缝。
