万用表自动关机电路改进，让其自动关机后0功耗

wgsd · 发表于 2018-10-26 13:24:35

apple5050 发表于 2018-10-25 22:46
加二极管解决带载启动，新加的一个电容和改变接法的一个电容是加速切换过程。输出电压基本没有下降，关机 ...

我怎么没闻到干脆声

，除多了三、四个零件，增加麻烦外，关机时常没如何改进，只是越过了低压提示时间，虽然表已不工作，但近4mA的毫电持续到零的时间，丝毫没比楼主的少。
感觉楼主的改动已经很不错了，如想进一步提高，不防上个仿真图，看看到1nA的耗电时间到底是多少。当然要以楼主的电路参数为基础（经典的延时关机也是47uF），10uF的电容，只有两三分就开始关机了，没有使用意义。

apple5050 · 发表于 2018-10-26 13:31:43

wgsd 发表于 2018-10-26 13:24
我怎么没闻到干脆声，除多了三、四个零件，增加麻烦外，关机时常没如何改进，只是越过了低压提示时间 ...

4ma电流是在哪测的？我在电源端放的电流探针，转换时间只有几毫秒。加元件是为了提高性能。不加的话，改c1和取样电阻的接点就行。47uf没问题的，我仿真过。

apple5050 · 发表于 2018-10-26 13:41:35

apple5050 发表于 2018-10-26 13:31
4ma电流是在哪测的？我在电源端放的电流探针，转换时间只有几毫秒。加元件是为了提高性能。不加的话，改c ...

你试一下就知道了，几个电容的取值很微妙的。关机切换过程做不到1秒以内。修改就意义不大。真的很快，仿真把时间放慢了许多倍，但是还是感觉瞬间电源就没有输出。我取10uf是为了加快仿真过程。后来直接给10M电阻加开关并联电阻，放电到接近比较电压，再断开。直接观看断电过程。

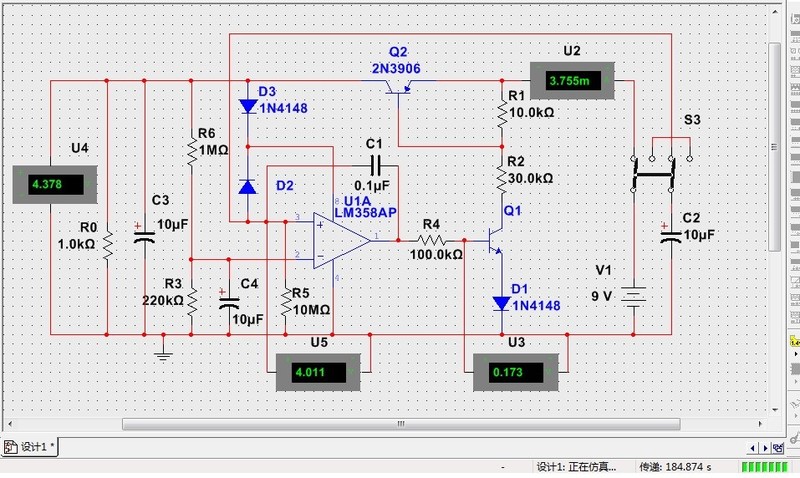

wgsd · 发表于 2018-10-26 13:52:45

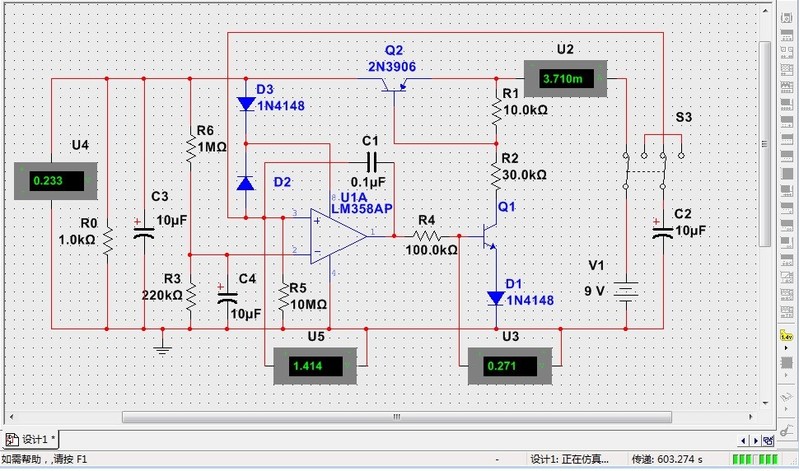

wgsd · 发表于 2018-10-26 13:55:38

要结合实际，10uF电容，3分就没显示了，要13分电流才降到零，这是什么节奏。

apple5050 · 发表于 2018-10-26 14:03:02

wgsd 发表于 2018-10-26 13:52

你这个仿真结果和我的不一样，我一时也看不出来哪里的问题。但是三极管基级0.17v的电压是不应该导通的。

apple5050 · 发表于 2018-10-26 14:17:45

本帖最后由 apple5050 于 2018-10-26 15:09 编辑

wgsd 发表于 2018-10-26 13:52

你这个三极管漏电了好像。我用的multisim14.0，仿真完全没问题的。电路和你的区别就是三极管有区别。感觉你这个是仿真软件的问题，在三极管本应该关断的情况下，有了输出。

apple5050 · 发表于 2018-10-26 14:29:37

wgsd 发表于 2018-10-26 13:52

仿真里面电流表和电压表都有延迟。电流探针响应很快。三极管基级没有电流，电源就没有输出了。

wgsd · 发表于 2018-10-26 15:18:47

apple5050 发表于 2018-10-26 14:29
仿真里面电流表和电压表都有延迟。电流探针响应很快。三极管基级没有电流，电源就没有输出了。 ...

能延迟13分钟？你把仿真图给发上来看看。

wgsd · 发表于 2018-10-26 15:21:32

apple5050 发表于 2018-10-26 14:17
你这个三极管漏电了好像。我用的multisim14.0，仿真完全没问题的。电路和你的区别就是三极管有区别。感觉你 ...

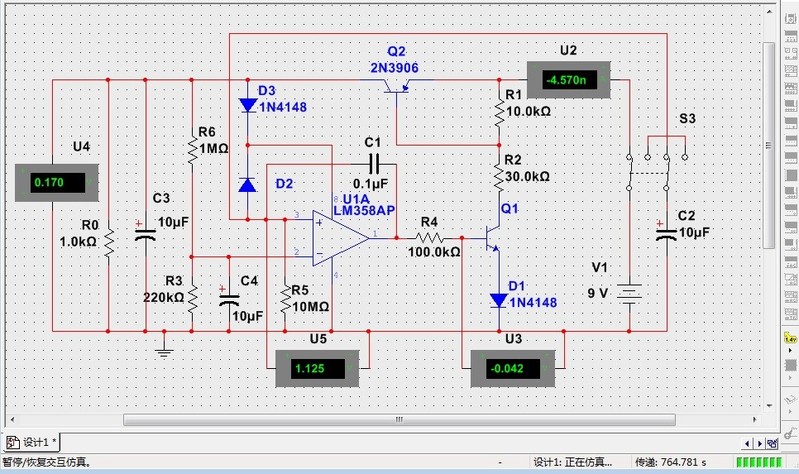

漏电了，13分后还能关闭到小于1nA。
