万用表自动关机电路改进，让其自动关机后0功耗

apple5050

wgsd 发表于 2018-10-26 15:21
漏电了，13分后还能关闭到小于1nA。

仿真.zip (158.56 KB, 下载次数: 35)

2018-10-26 15:31 上传

点击文件名下载附件

这是我的仿真文件，你看一下。

wgsd

apple5050 发表于 2018-10-26 15:32
这是我的仿真文件，你看一下。

这是什么？直接上图不就得了，难道别人的系统和软件都和你通用？

apple5050

apple5050 发表于 2018-10-26 15:32
这是我的仿真文件，你看一下。

仿真的nA，其实没什么意义，我那个最小电流是电流表显示1.7uA多，但是在其他电流表前再放一个探针，电流就是0。电源负极电流也是0.有可能是电流小到一定程度就固定显示一个数。或者说软件有bug。要不就是破解软件不够完善。

wgsd

为了证实楼主的方法适用可靠，刚刚特意把我的DT9203关机部分也改了一下。电路完全与楼主一样，改后漫长的等待，显示低压提示很快就关机了，顺利成功。
虽然原机7微安的电流也不大（原不想改，麻烦），为了验证，还是改了。
7微安可是改后的近万倍呀！如果电网上能有这么大的幅度改进，哪地球就乐了。

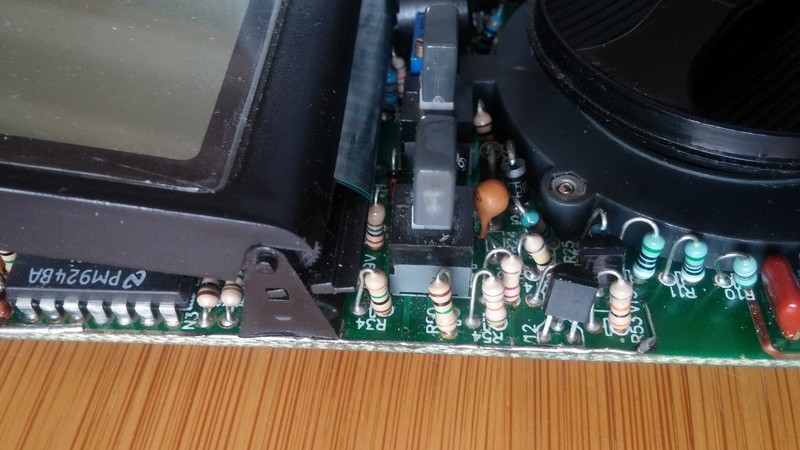

上图，这是改前。

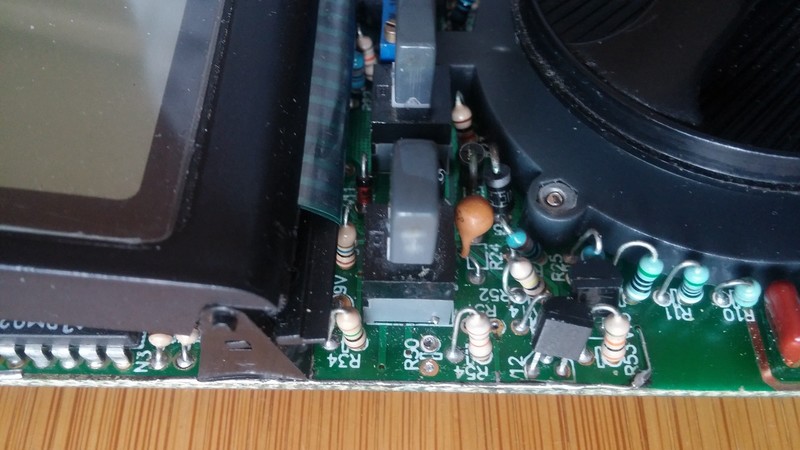

这是改后，少了两个电阻。

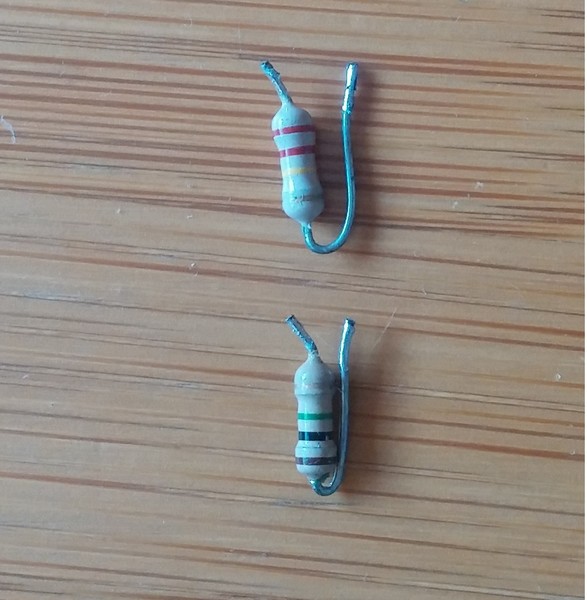

这是拆下的电阻。

apple5050

wgsd 发表于 2018-10-26 15:50
这是什么？直接上图不就得了，难道别人的系统和软件都和你通用？

断电过程试了几次都捕捉不到。上图也说不清楚。运放两端电压相等的时候，再过不到一秒钟，就突然断电了。在这之前输出电压电流完全稳定。

wgh1027

wgsd 发表于 2018-10-26 16:11
为了证实楼主的方法适用可靠，刚刚特意把我的DT9203关机部分也改了一下。电路完全与楼主一样，改后漫长的等 ...

赚了两个电阻。

wgsd

wgh1027 发表于 2018-10-26 19:03
赚了两个电阻。

一家一半，送你一个大的（1M），我留个小的（220K）。

wgh1027

apple5050 发表于 2018-10-25 21:15
增加一个二极管，一个电容。原电路稍作改变。运放供电取自Q2之后。关机过渡过程100ms以内。能带大负载启 ...

追求完美，精神可嘉。不过这只是一个万用表延时关机电路而已，而且这电路也仅用于万用表，能有多大的负荷呢，你的改动把运放的电源引脚也动了，操作上有不少难度哦。同时还要增加两个电容，这俩电容个子也不小不好安装吧。

wgh1027

wgsd 发表于 2018-10-26 19:16
一家一半，送你一个大的（1M），我留个小的（220K）。

好！包邮速递过来。

apple5050

wgh1027 发表于 2018-10-26 19:21
追求完美，精神可嘉。不过这只是一个万用表延时关机电路而已，而且这电路也仅用于万用表，能有多大的负荷 ...

主要是要加两个电容。二极管在万用表电路中不用加。运放供电脚不用动。取样电阻的接线可能要飞线。
