[简评] ZT-M1的刀位电路板不错

[复制链接]
发表在  2019-1-12 16:06:29  | 显示全部楼层 | 阅读模式
本帖最后由 散淡021 于 2019-1-12 21:17 编辑

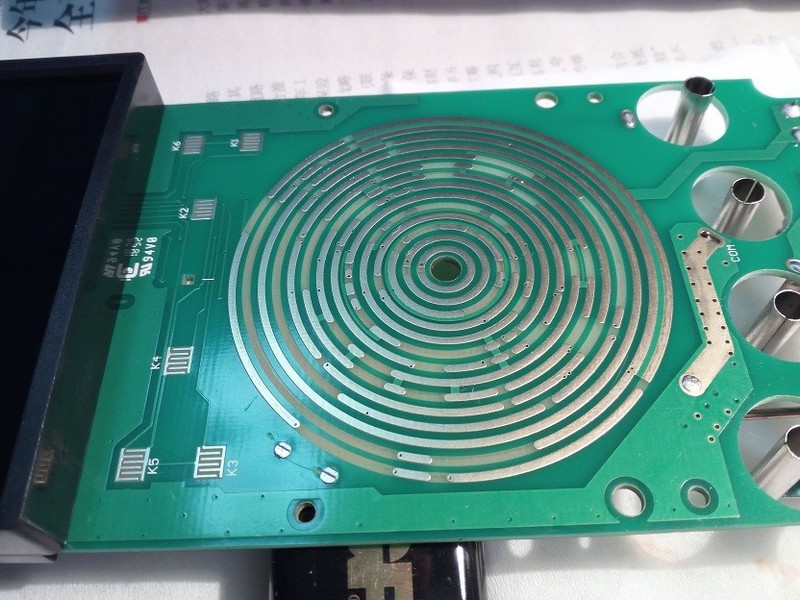

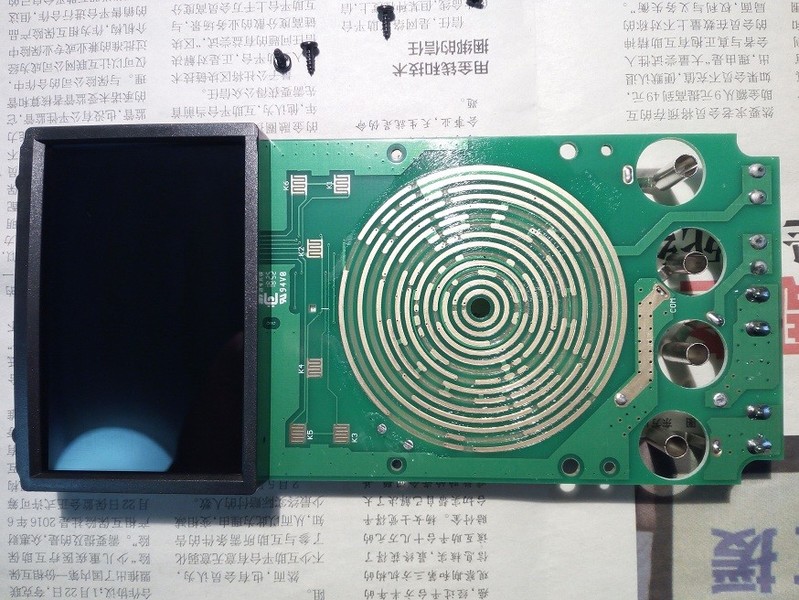

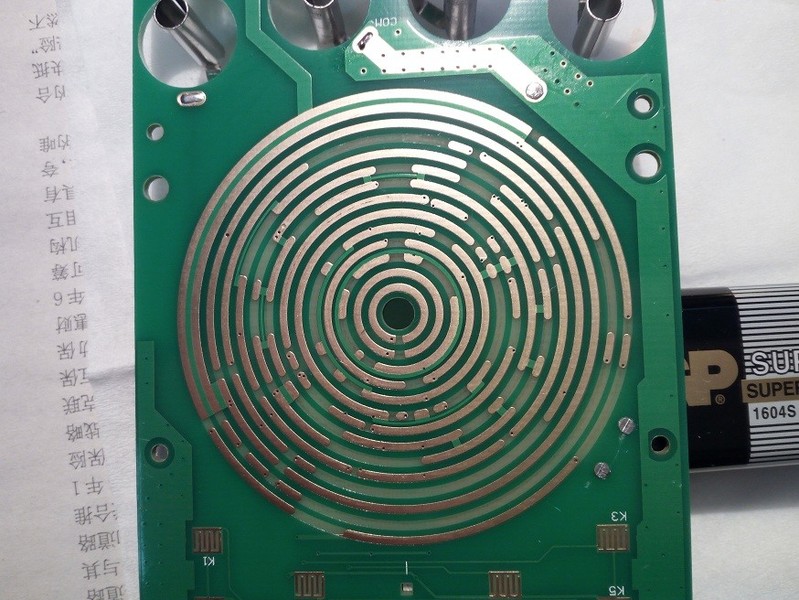

三张刀位电路板图,第一张能看到涂了油, 买来可放心用,不必自己再加油。
这个刀位连接线没有一根会与V片相磨,不会发生使用一段时间后磨损连接线而接触不良,相邻铜箔之间打磨凹槽(储油和去除电路板上的保护层),感觉铜箔比较厚。
这位设计者很用心,这个刀位应该耐用。
而139等等不少表这面都有几根连接线会被V片相磨,磨断了就?




能做到刀位转动时磨不到一根连接线的表不是很多,外牌也不常见。


这对刀位表尤其是全手动档的太重要了。

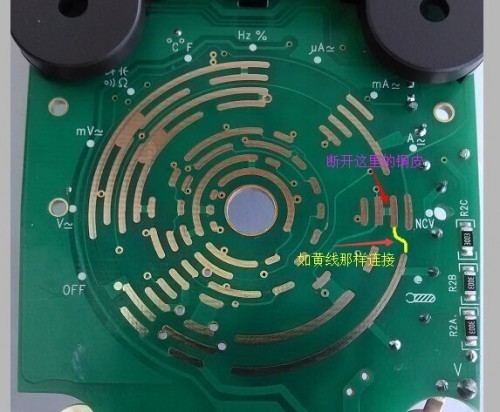

这是139C 借用的图片,右边有4根连接线要被转动的V片磨。
更不会打磨凹槽,新表连接线和电路板上的保护漆会短期内磨下,影响接触。
发表于 2019-1-12 16:16:06  | 显示全部楼层
当我看到第一张图时,就在仔细找看有没有连线和刀盘相磨,看到下面的清晰图片没有一根线和刀盘相磨,这个设计相当不错,为众仪点赞
发表于 2019-1-12 16:19:41  | 显示全部楼层
湖北诚信维修 发表于 2019-1-12 16:16
当我看到第一张图时,就在仔细找看有没有连线和刀盘相磨,看到下面的清晰图片没有一根线和刀盘相磨,这个设 ...

你也是内行,谢谢交流
发表于 2019-1-12 16:22:05  | 显示全部楼层
湖北诚信维修 发表于 2019-1-12 16:16
当我看到第一张图时,就在仔细找看有没有连线和刀盘相磨,看到下面的清晰图片没有一根线和刀盘相磨,这个设 ...

看来我俩不直接测电流,139也是磨不到的
发表于 2019-1-12 18:10:23  | 显示全部楼层
散淡021 发表于 2019-1-12 16:22
看来我俩不直接测电流,139也是磨不到的

是的是的,我把139电流档用标签封死了,表笔都不调过去
发表于 2019-1-13 04:03:29  | 显示全部楼层
用心的设计,赞!

点评

你起的这么早? 我是女儿要上班,我平时6.30起床  发表于 2019-1-13 05:08
发表于 2019-1-13 06:51:03  来自手机  | 显示全部楼层
只要不是自动挡的万用表,这种转换线路都很多,定位槽都容易磨损,然后造成定位不准
发表于 2019-1-13 20:04:23  | 显示全部楼层
这还不错???太复杂了,能不能做简单点呢??!!
发表于 2019-1-13 20:42:12  | 显示全部楼层
官修 发表于 2019-1-13 20:04
这还不错???太复杂了,能不能做简单点呢??!!

我是指红圈里的连接线,磨断不爽。刀位表必要的磨损是无奈。有些连接线很细一般要比圆弧铜箔要薄,并且大多是被V片横向磨(要比圆弧铜箔顺向磨更易断)

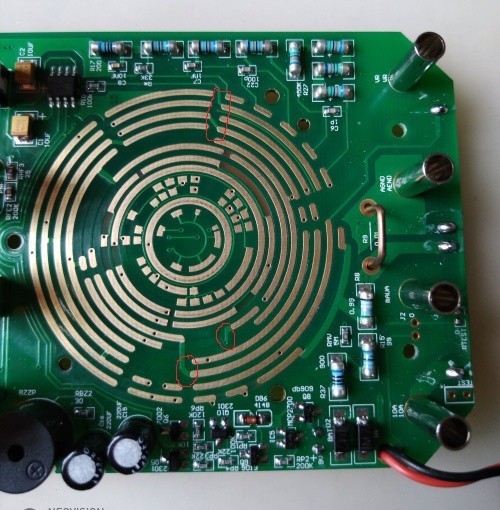

这是新版VC980+
红圈里的连接线, 搞到背面设计者怕烦

发表于 2019-1-14 04:28:51  | 显示全部楼层
V片拨盘旋钮没看到拆机图,品质也不错吧
