示波器的XY模式之正弦波

人艰不拆 · 发表于 2019-3-22 08:33:49

要使用示波器XY模式才行，需要2个输入信号

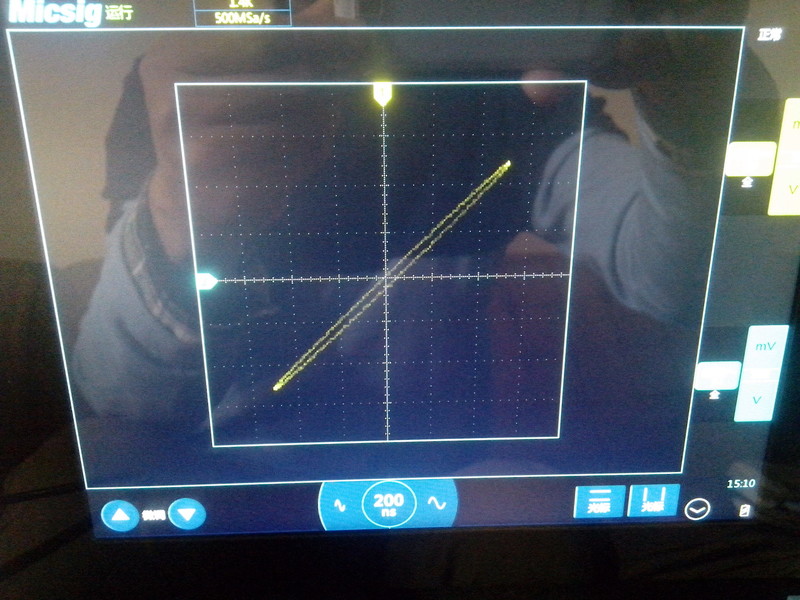

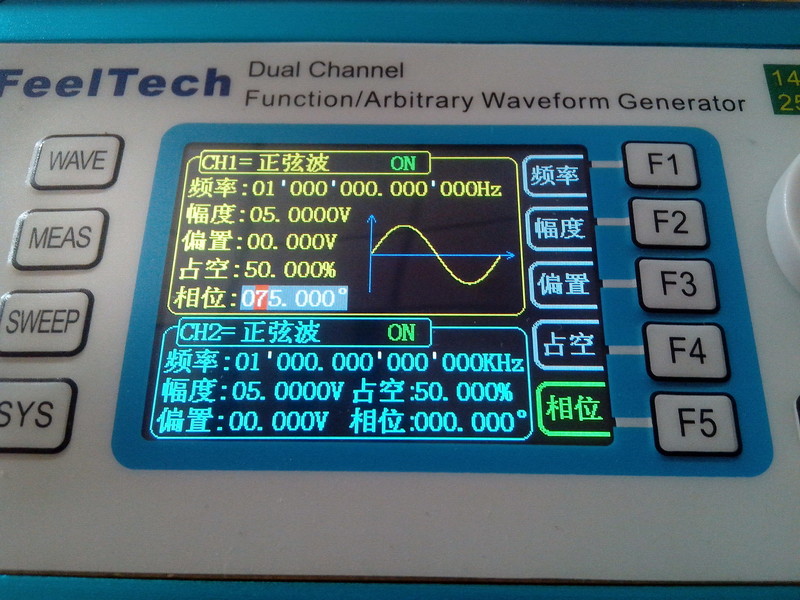

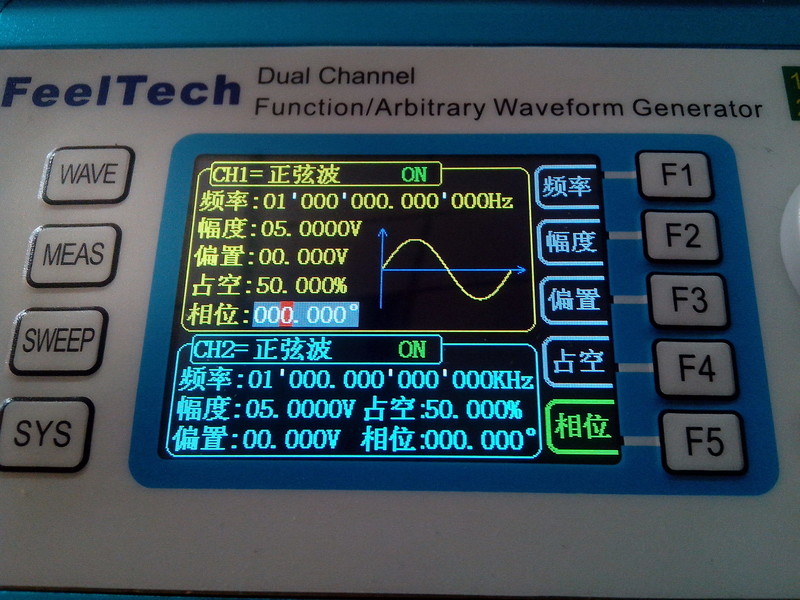

用它，两路输出，同频，同相，同幅

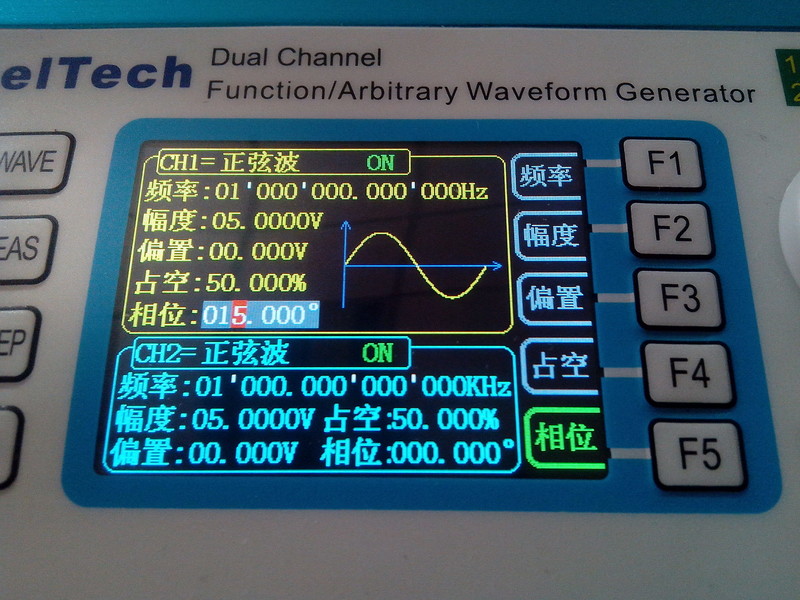

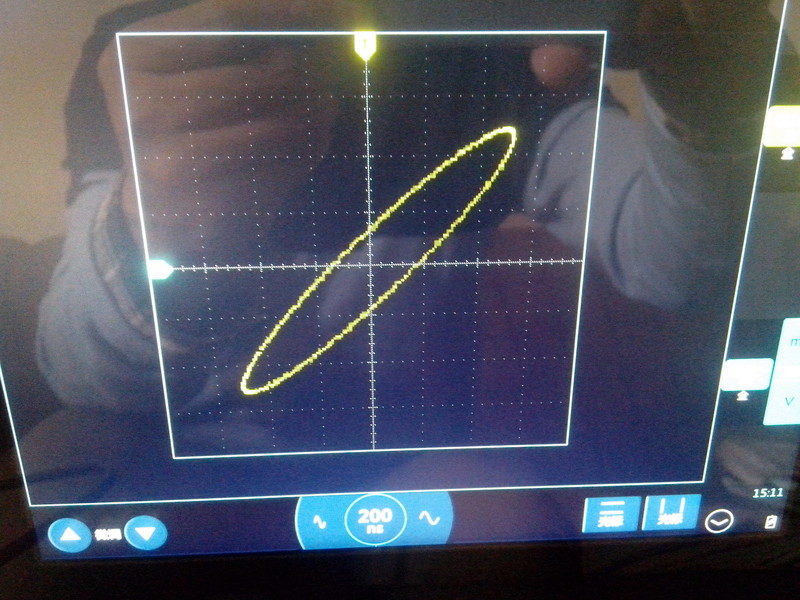

相位差15度

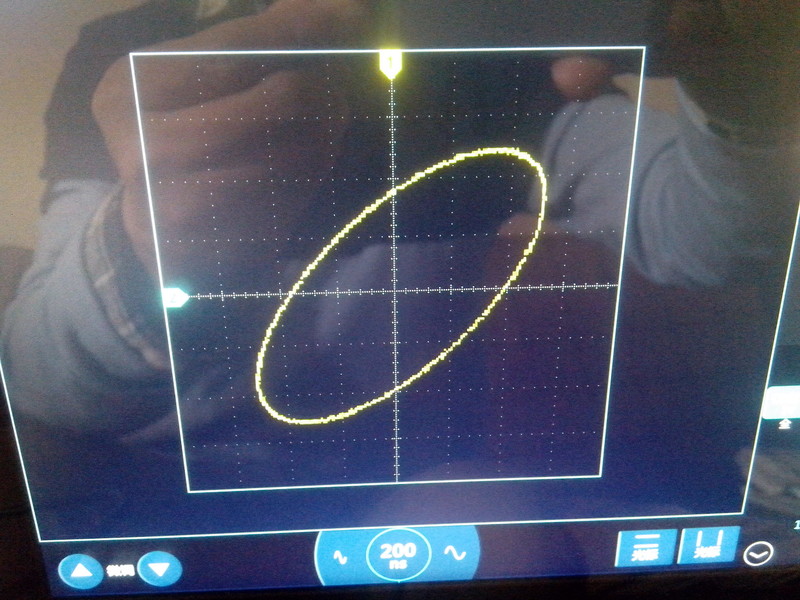

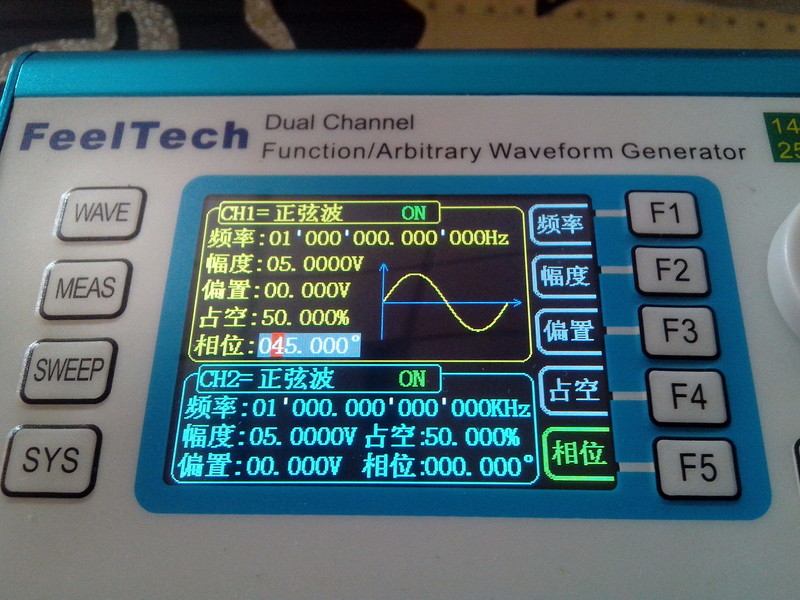

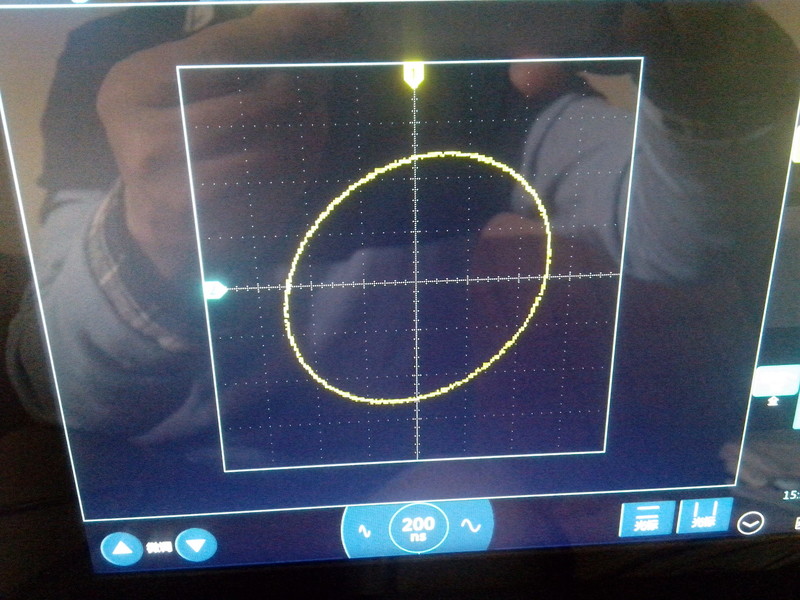

相位差45度

相位差75度

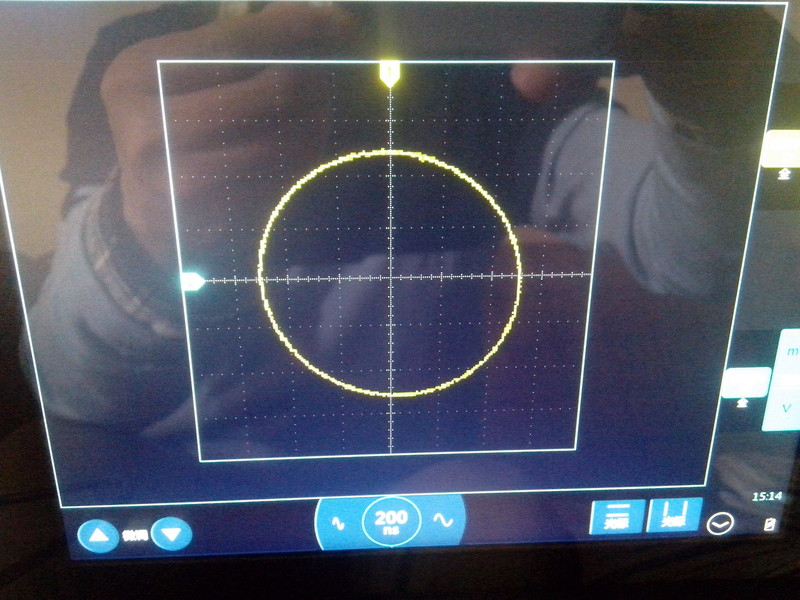

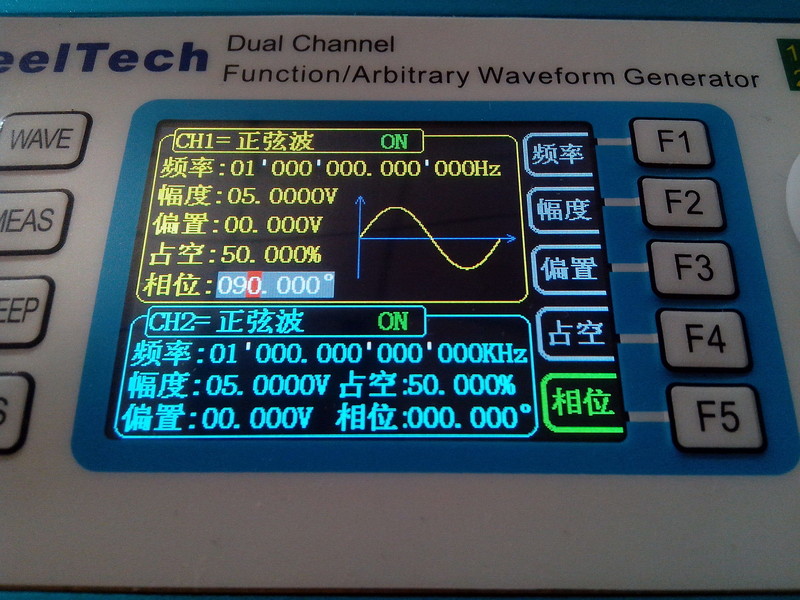

相位差90度

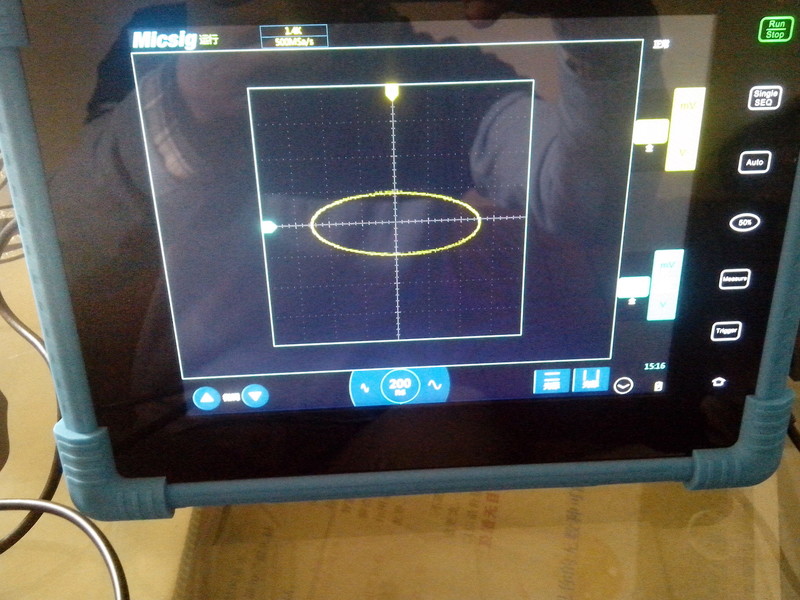

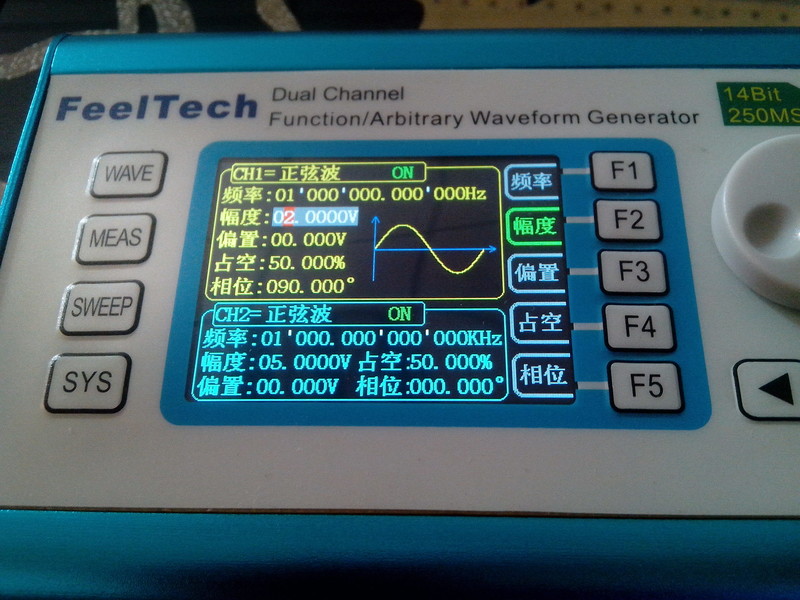

改变一个输入幅值

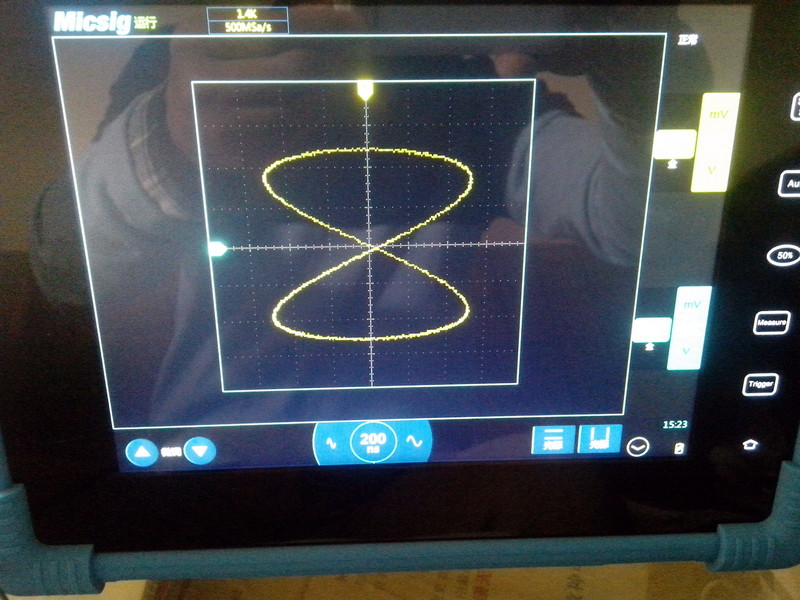

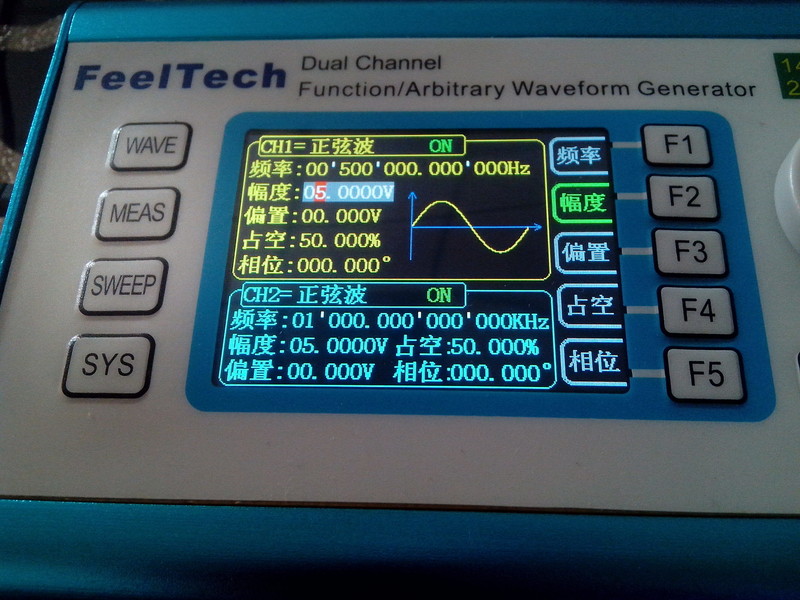

频率差1倍，相位差0

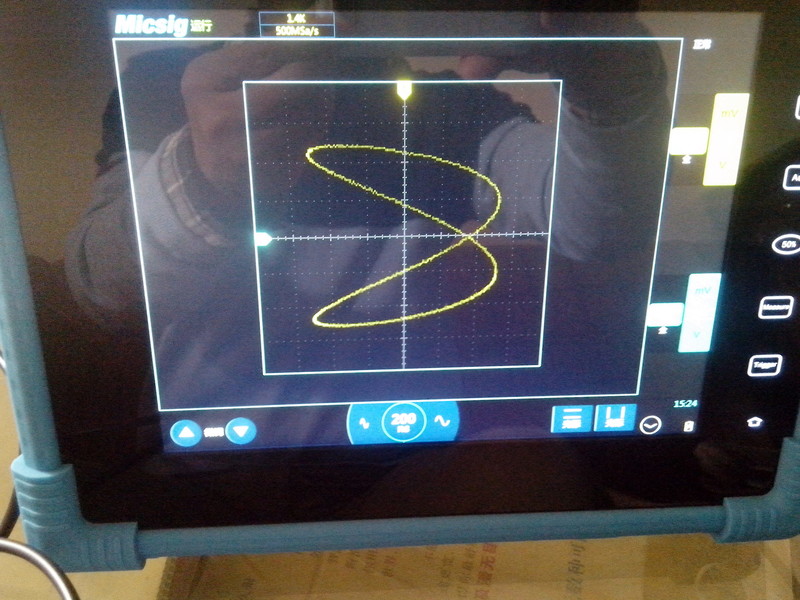

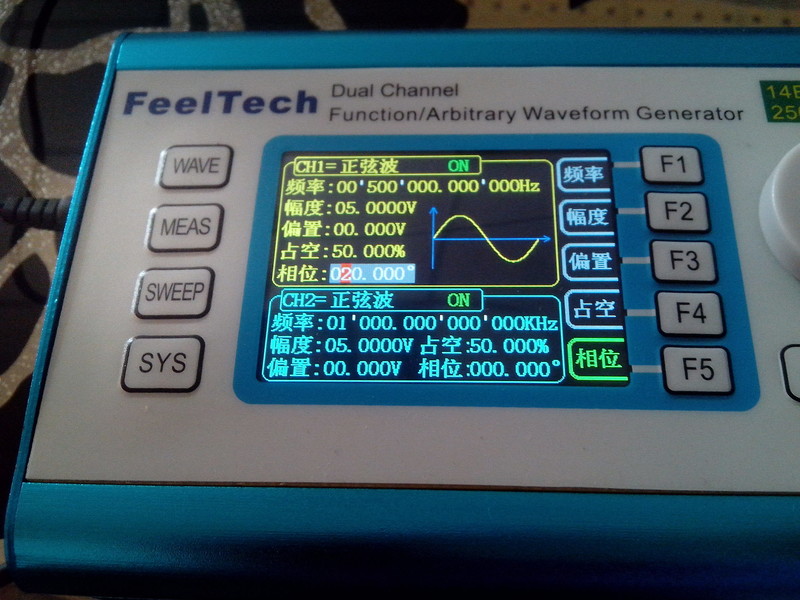

频率差1倍，相位差20度

频率差1倍，相位差30度

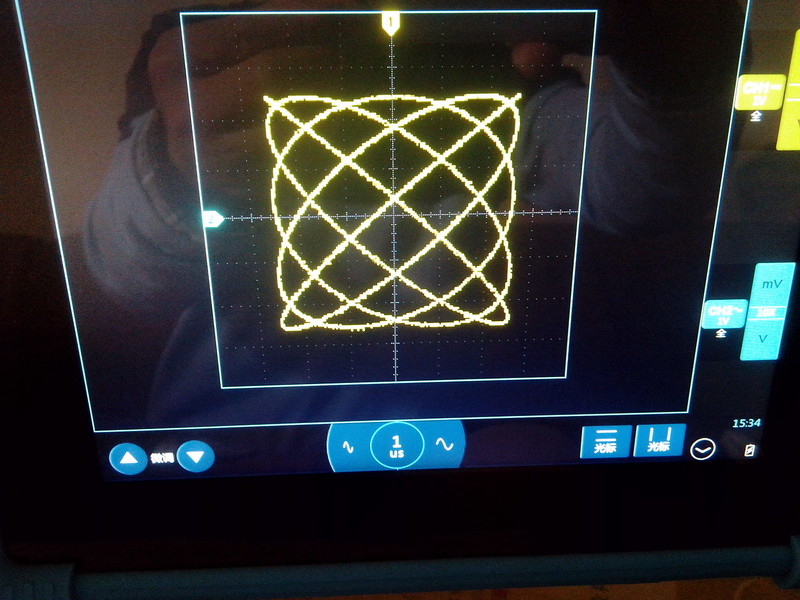

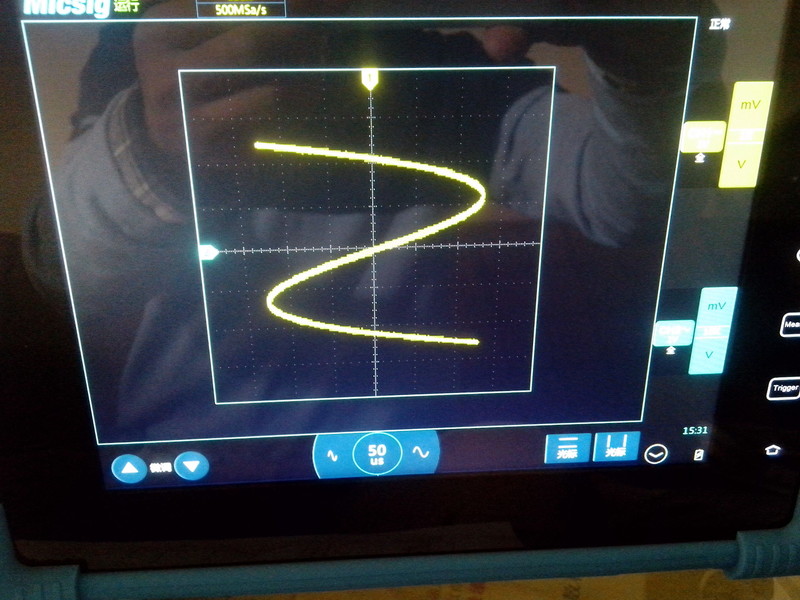

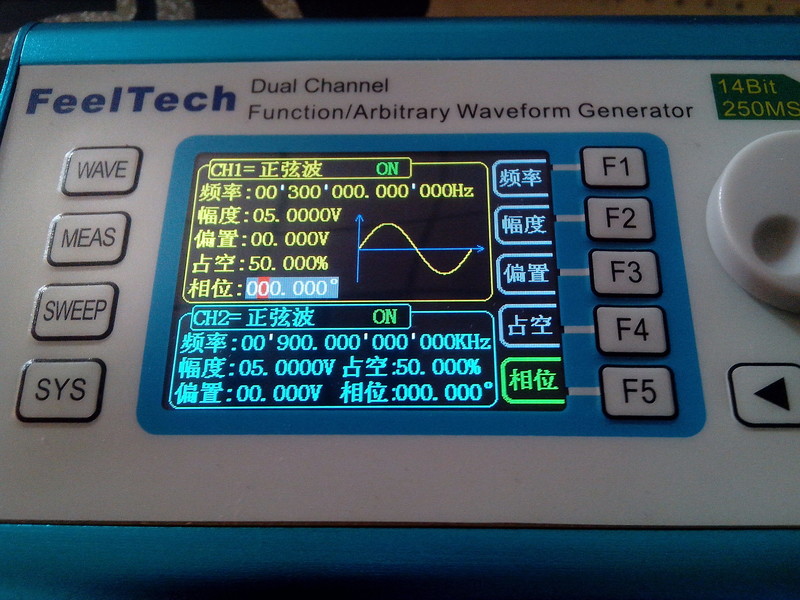

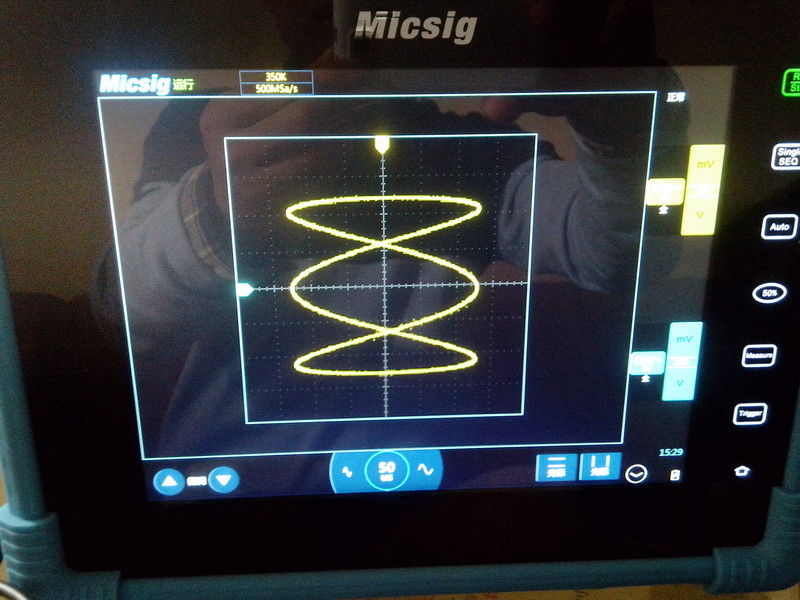

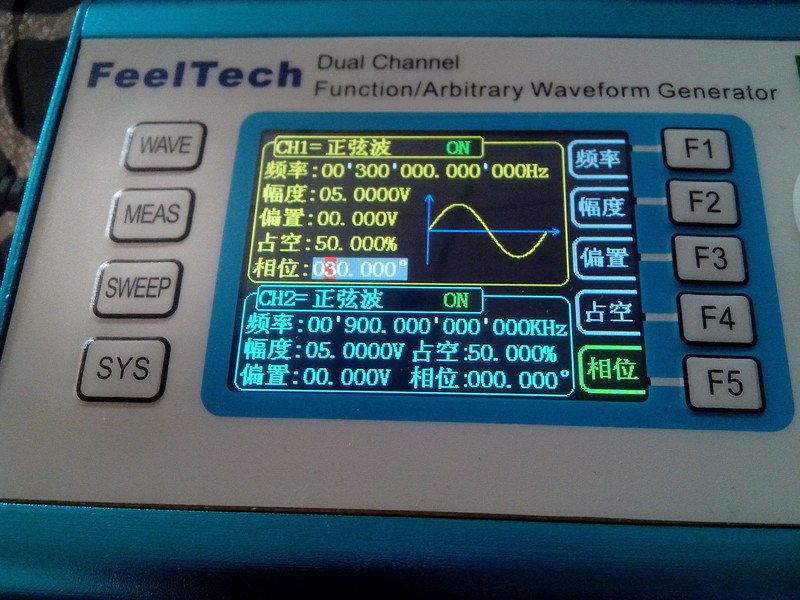

频率比3:1

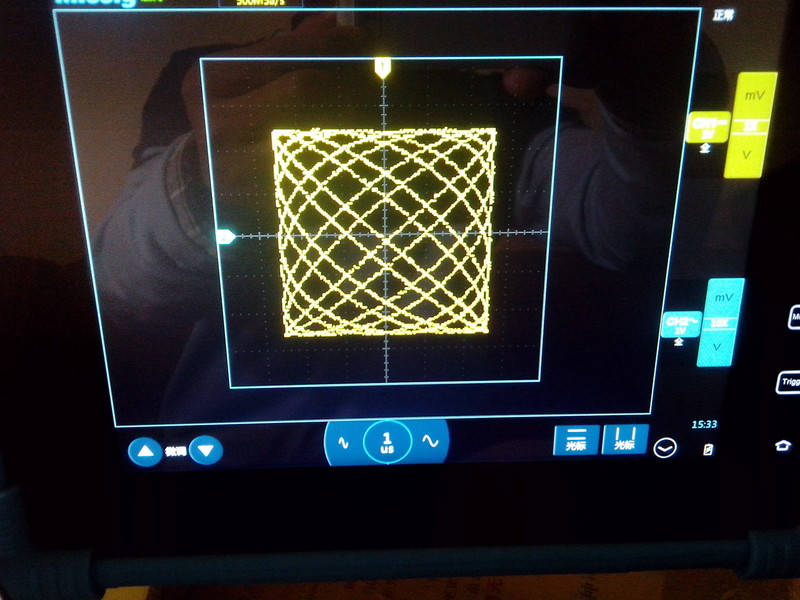

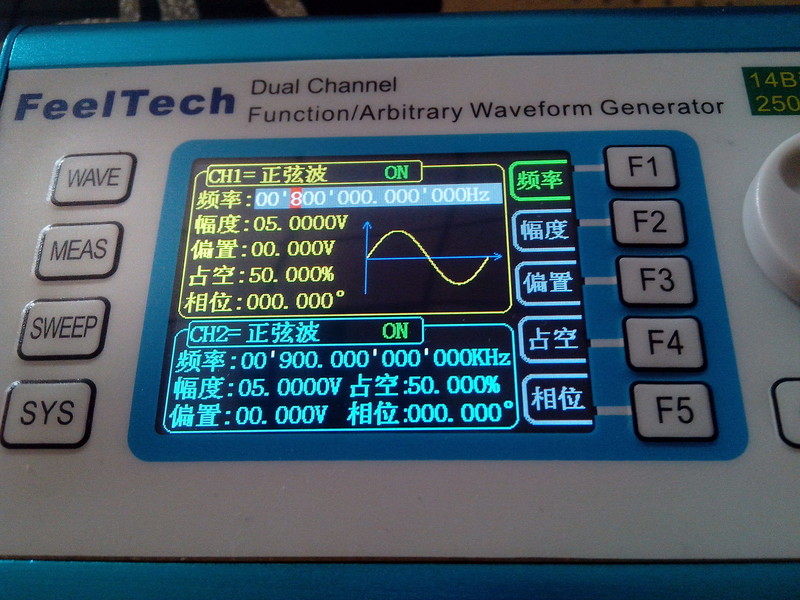

频率比9:8

这个大家来推测吧

Yob · 发表于 2019-3-22 08:59:23

设备真先进，没玩过这东西

光速飞行 · 发表于 2019-3-22 09:40:01

玩李沙育图，不太常玩，用来测量频率最准。

人艰不拆 · 发表于 2019-3-22 11:01:47

光速飞行发表于 2019-3-22 09:40
玩李沙育图，不太常玩，用来测量频率最准。

真的吗，您说的是过去吧，现在估计不行了吧

wgsd · 发表于 2019-3-22 11:19:14

人艰不拆发表于 2019-3-22 11:01
真的吗，您说的是过去吧，现在估计不行了吧

来个10000000：9999999和1：9999999好看不。

人艰不拆 · 发表于 2019-3-22 11:27:24

wgsd 发表于 2019-3-22 11:19
来个10000000：9999999和1：9999999好看不。

哈哈，估计看不出这么精细吧，你的设备好，试试吧

wgsd · 发表于 2019-3-22 11:40:51

人艰不拆发表于 2019-3-22 11:27
哈哈，估计看不出这么精细吧，你的设备好，试试吧

我没有两个信号源，试不了啦。

勇闯沙滩 · 发表于 2019-3-22 11:48:32

这小波波还能这么玩，不错。

光速飞行 · 发表于 2019-3-22 12:37:43

本帖最后由光速飞行于 2019-3-22 12:45 编辑

人艰不拆发表于 2019-3-22 11:01
真的吗，您说的是过去吧，现在估计不行了吧

玩过哪有不行的，什么都有，什么时候，想玩就可以玩，有示波器的个个都行，就是不常玩。

乐在其中110 · 发表于 2019-3-22 17:26:10

模拟的同样可以观察李沙育图形
