给散淡先生看看我示波器的开关开闭状态下的波形

人艰不拆

散淡先生说了很久了，我才测出来，主要是不会测啊

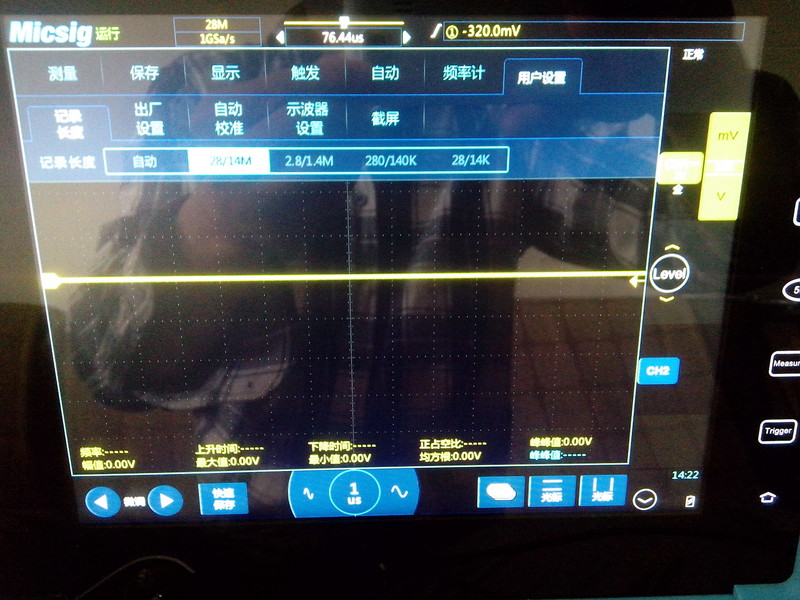

先把存储深度调最大

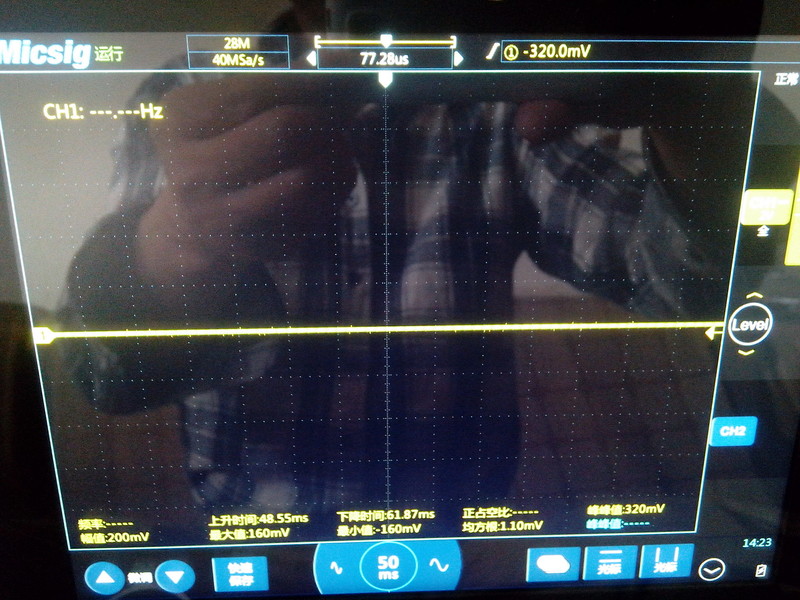

采样率40m

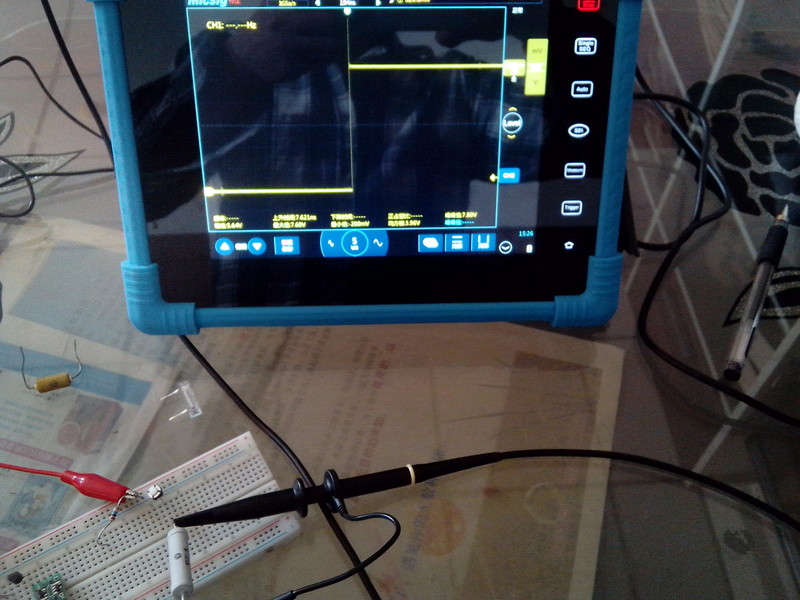

拿这个微动试试，我就按了一下

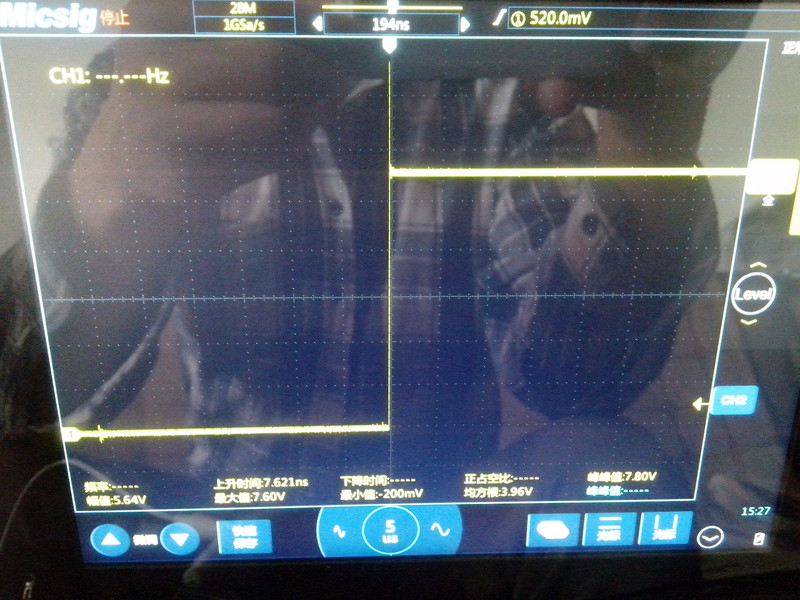

上沿波形

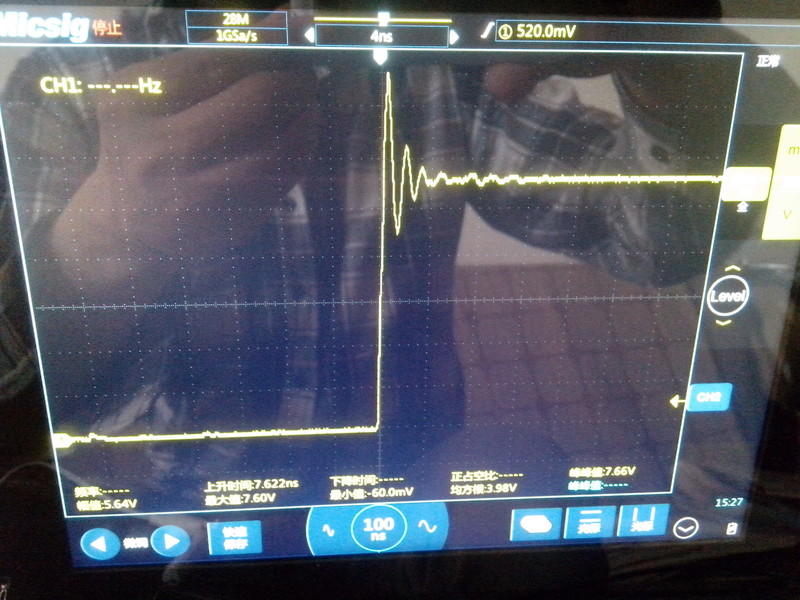

放大

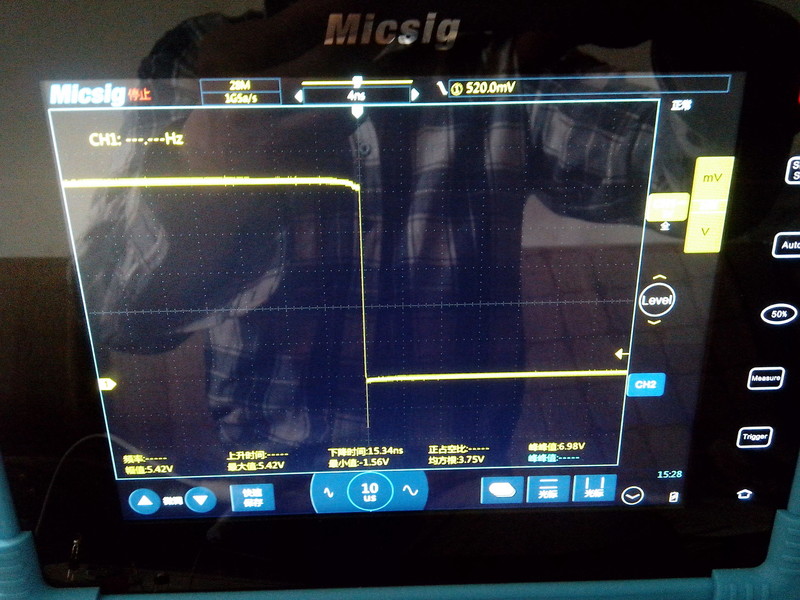

下沿波形

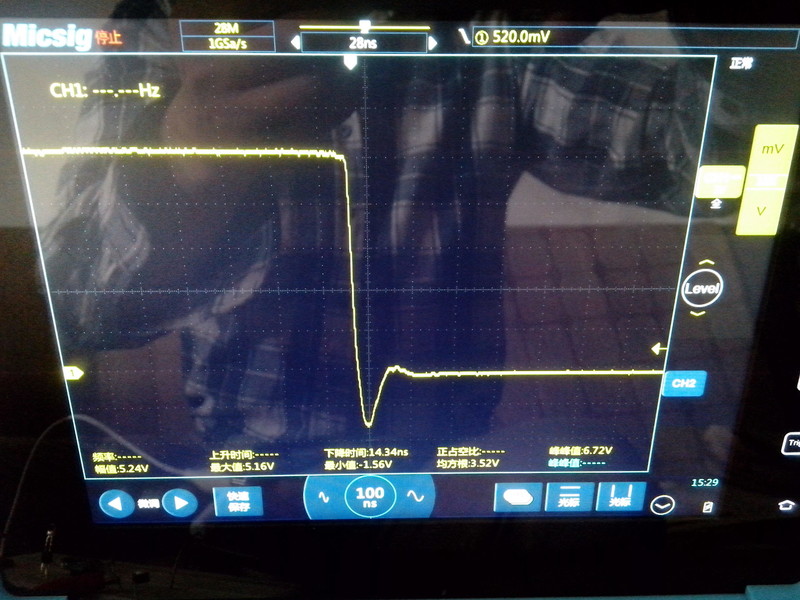

放大后


仅供参考

刘大大

找个开关电源放在变压器附近就可以测感应波形

西林迷

有个辽二的示波器，完全不会用

散淡021

这么长时间还记得？ 谢谢！

我是要看自动触发（不是单次和正常触发），自动触发拍照不便（还得按停止才能拍照，要么录像），目的只是自己了解自己的工具吧了。

1、时基10mS左右 快速连按按钮，录制一段后马上按停止，再把时基分别展开到250mS、250uS、250nS左右看看，这个主要看看大内存的波波的特色。

2、时基：250mS左右，应该是方波，如果在上升或下降沿有杂波，这开关触点氧化了，这是搞维修的应该做的，实际没必要，用表的导通档看电阻就可以。

3、 时基：250uS左右，看触点回弹次数，这是设计开关和接触器厂家做的事。


250nS左右看到的应该是振铃，这个搞维修和厂家都不关心。

人艰不拆

西林迷 发表于 2019-3-30 13:21
有个辽二的示波器，完全不会用

哈哈，越古老的，越复杂吧，可能

人艰不拆

散淡021 发表于 2019-3-30 13:34
这么长时间还记得？ 谢谢！

我是要看自动触发（不是单次和正常触发），自动触发拍照不便（还得按停止才能 ...

可惜250us我是没看到回弹啊，就这个有点遗憾，正常触发应该也能看到啊，有什么区别么？

散淡021

人艰不拆 发表于 2019-3-30 14:05
可惜250us我是没看到回弹啊，就这个有点遗憾，正常触发应该也能看到啊，有什么区别么？ ...

你这波应该没问题
250us 肯定行

你先用单次和正常触发试试，这个绝对没问题。

后再用自动触发（不行把内存调到最小）

因为搞维修时，对熟悉的用自动触发方便（相对单次），如果是观察过程那只有用自动触发（正常触发也不便）

人艰不拆

散淡021 发表于 2019-3-30 14:17
你这波应该没问题
250us 肯定行

可能这种微动没有回弹吧，和鼠标里的不太一样，结构不一样啊

散淡021

人艰不拆 发表于 2019-3-30 14:44
可能这种微动没有回弹吧，和鼠标里的不太一样，结构不一样啊

微动按钮、普通开关、继电器、接触器、编码开关都在250us左右，都有差不多的回弹波。

触点理论上理想的是没有回弹，实际应该做不到。

你有空再用单次触发试试，数字波再差再差，单次和正常都能抓到。

自动触发也一样能抓到，并且能与手按按钮快慢保持同步，国内数字波或许为了大内存会降低实时性，但单次和正常肯定每次都成功。
