示波器测试并联lc谐振电路

人艰不拆 · 发表于 2019-9-12 07:46:38

并联LC谐振电路，原来是谐振状态阻抗最大，流经他们的电流最小
才明白

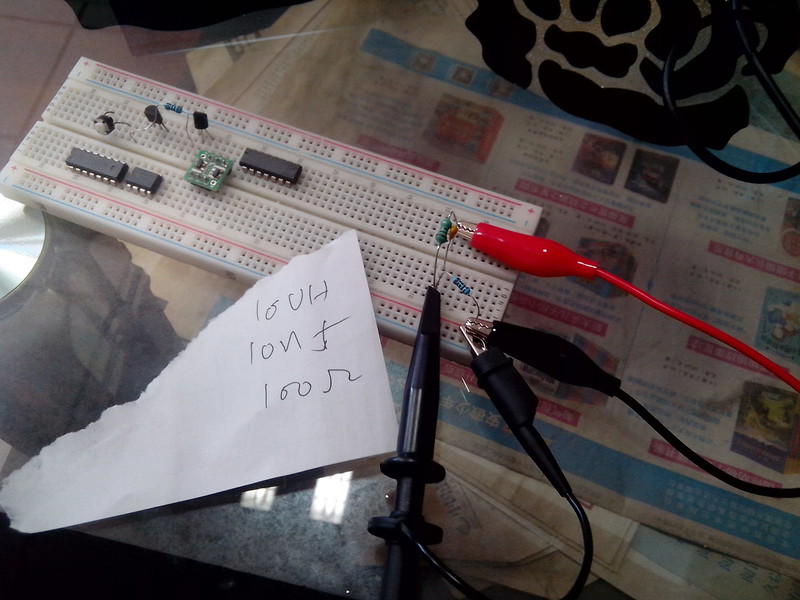

还是实践出真知，这个LC参数，谐振频率在520Khz左右

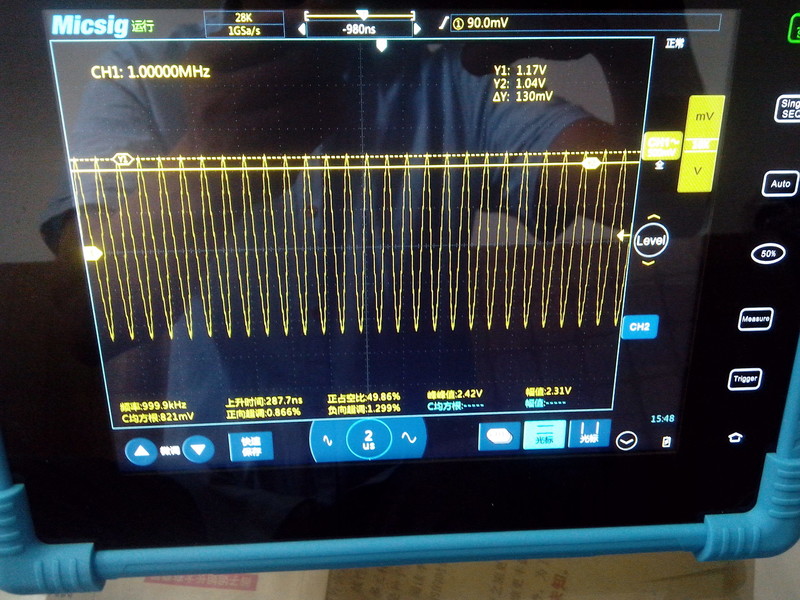

输入1Mhz，与LC串联的电阻上的波形

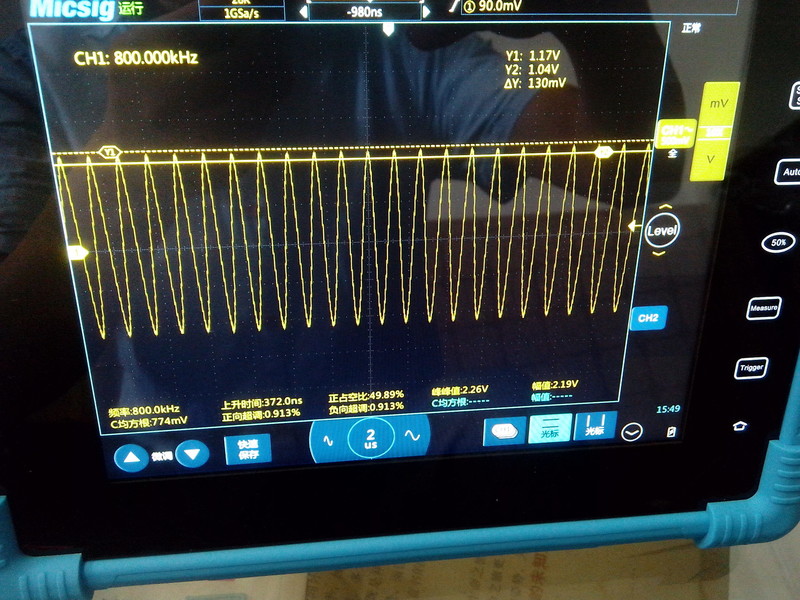

输入800khz，与LC串联的电阻上的波形

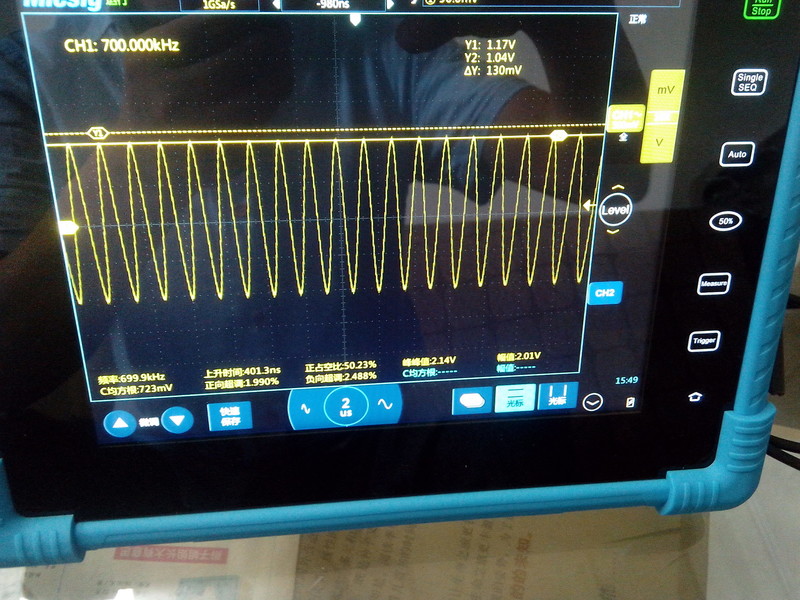

输入700khz，与LC串联的电阻上的波形

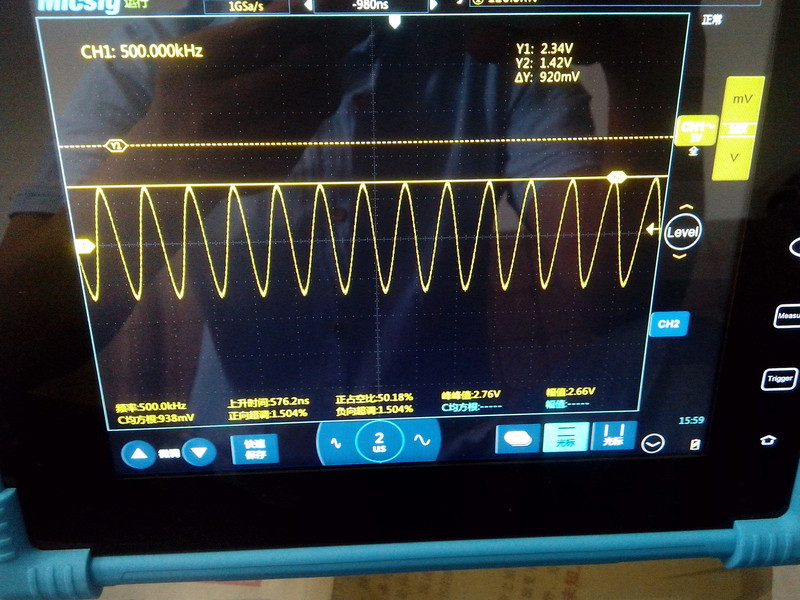

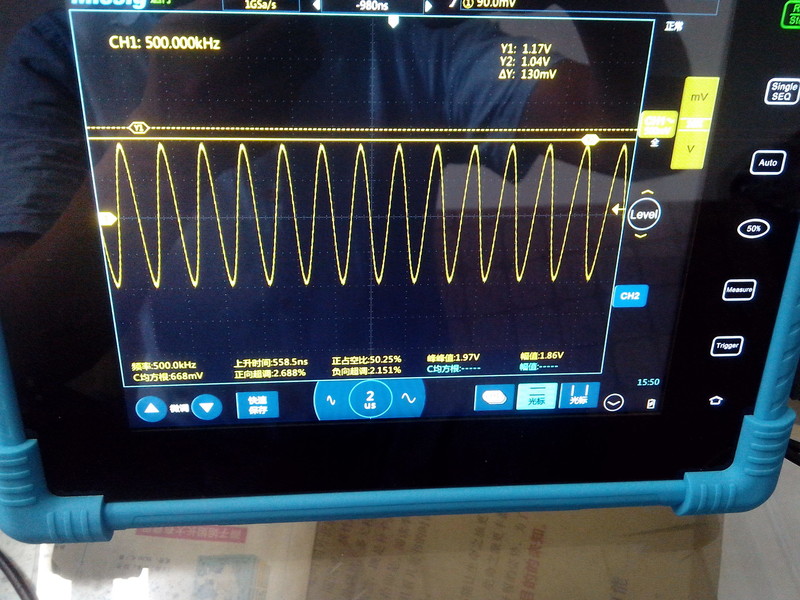

输入500khz，与LC串联的电阻上的波形，这时电阻上压降最小，说明整个电路里电流最小

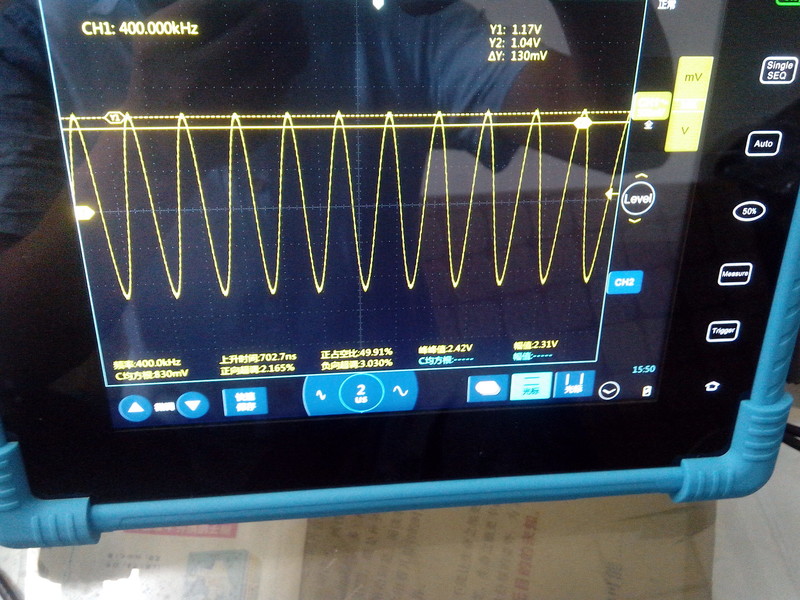

输入400khz，与LC串联的电阻上的波形

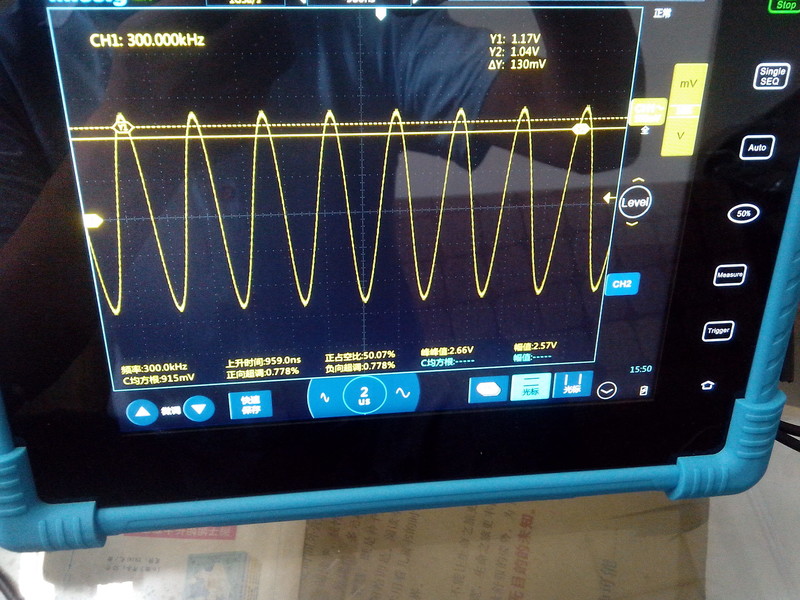

输入300khz，与LC串联的电阻上的波形

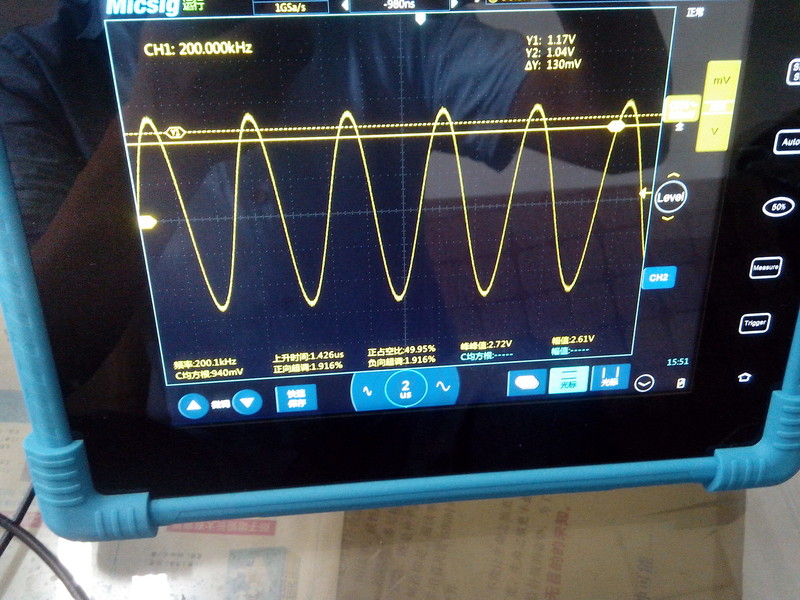

输入200khz，与LC串联的电阻上的波形，肯定频率越低，电流越大了，在500khz以下时

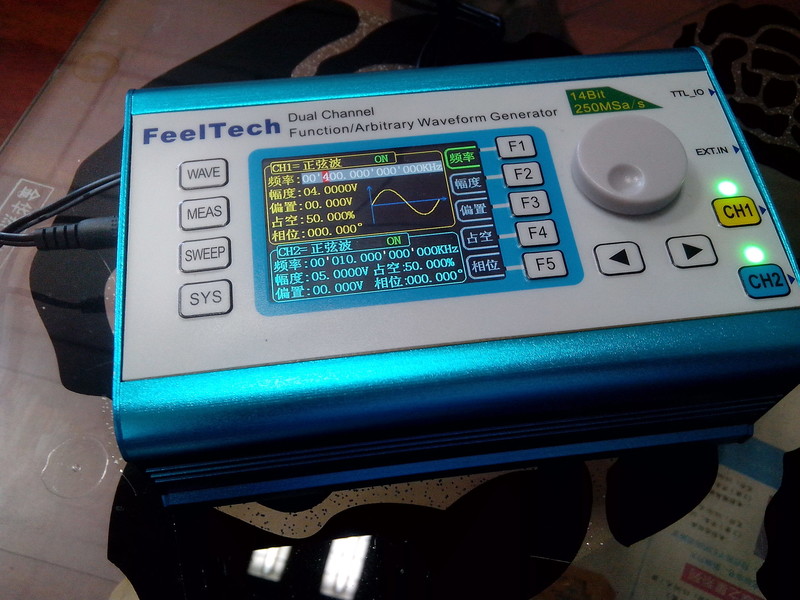

输入信号

再细致看看，
输入500khz，与LC串联的电阻上的波形

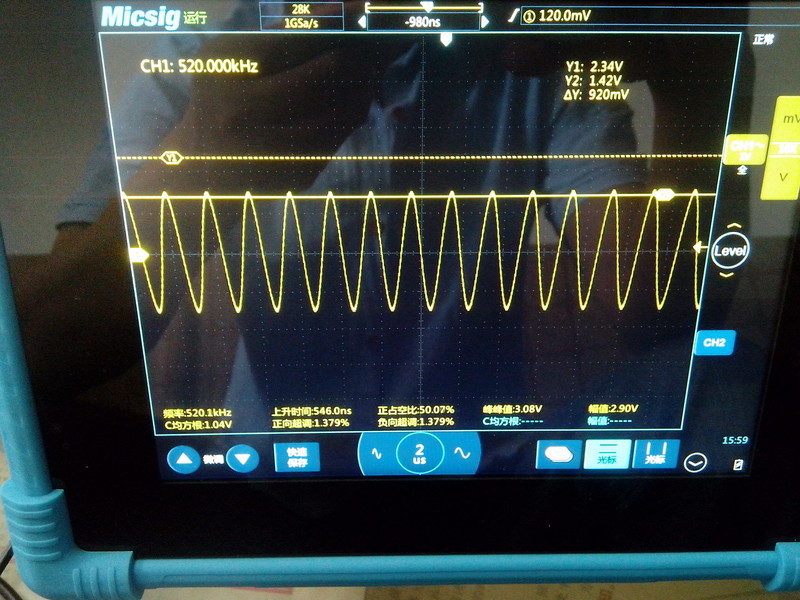

输入520khz，与LC串联的电阻上的波形，计算与实际上有误差，因为LC并没有实测大小
只是标称大小

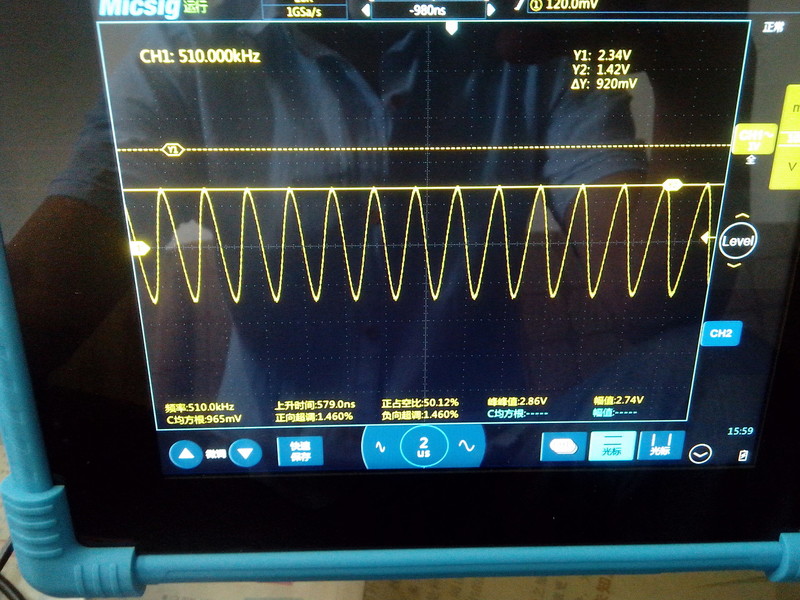

输入510khz，与LC串联的电阻上的波形

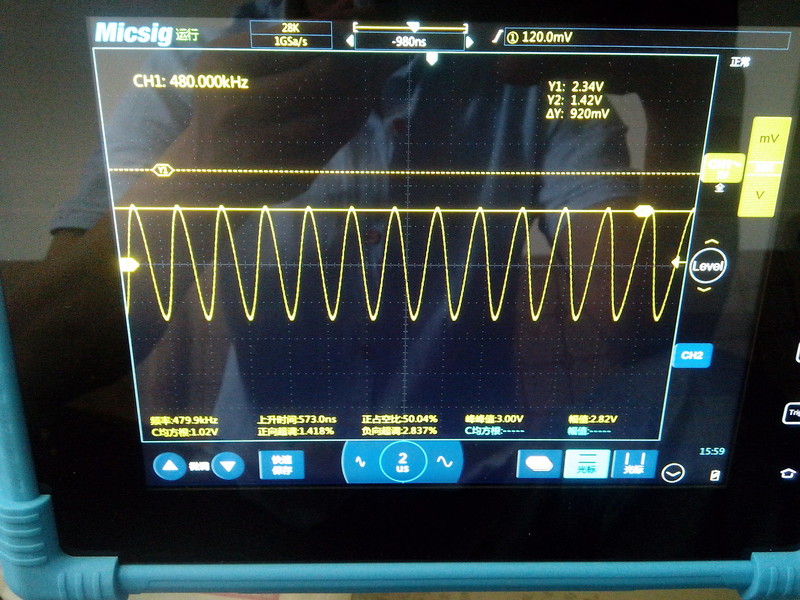

输入480khz，与LC串联的电阻上的波形

可见这个LC正好谐振在500khz上了，而且似乎Q值也不高

巍巍兴安 · 发表于 2019-9-12 08:49:39

测试详细，谢谢分享

fslichong · 发表于 2019-9-12 15:12:02

没看懂，确实没看懂

wgh1027 · 发表于 2019-9-13 00:12:40

反正我也没看懂。

chen131578 · 发表于 2019-9-13 06:11:49

有空仔细学习

乐在其中110 · 发表于 2020-1-3 23:07:57

图片上大，下小。下面的数字看着费劲。
