手贱把稳压电源烧了！

发表于：2019-9-30 08:51:21 2853
电子产品
行为类别: 维修
产品类别: 电源_电源适配器
电子品牌: 其它
电子产品关键字: 稳压电源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
稳压电源电压细调旋钮电压忽高忽低，本来也没啥大不了的，有粗调旋钮就够了，闲的没事拆开看看电位器型号，打算更换，拆了前面板以后，整个电源框架就松散了，造成后面的主板不知道啥时候从卡槽里掉出来了，当时只顾着前面板了，装外壳的时候其实我已经透过散热孔发现主板离外壳非常近，感觉外壳轻压一下就能碰到主板焊点，脑子里还在吐槽厂家的安全设计问题！装好，开机，悲剧了，电源抖动的厉害，没有输出了！

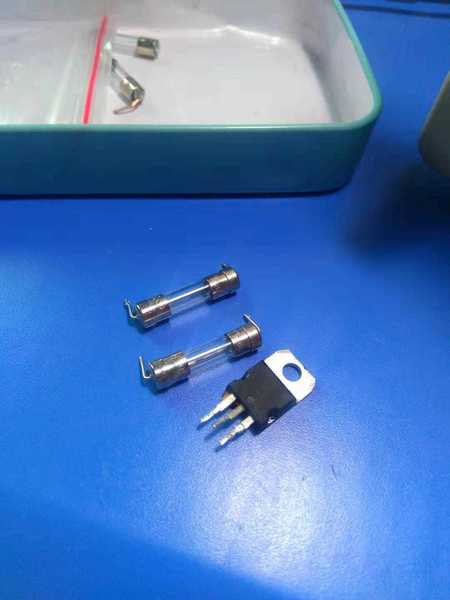

又拆开后，才发现主板下段贴到了金属框架上！ 检查发现，两个315ma玻璃保险烧了，L7815击穿了！

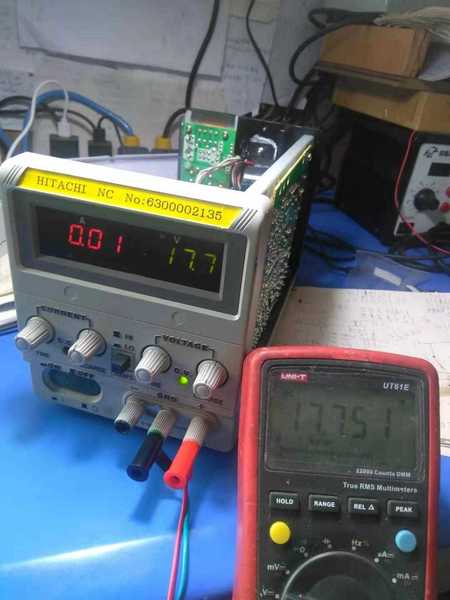

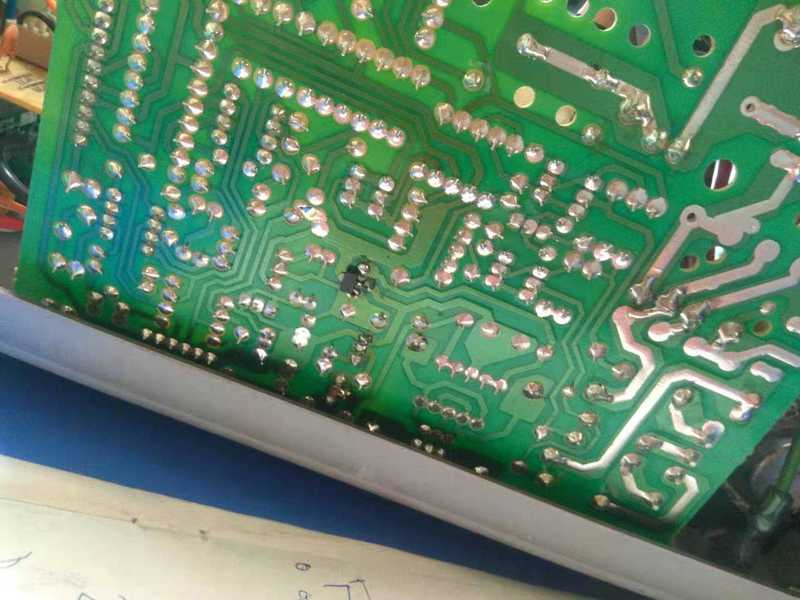

上网买保险丝，卖家又发错货了，只好用两只陶瓷的保险丝代替，220封装的7815也没有，用89的贴片7815临时焊在了背面焊点上！试机能输出电压，看样子问题不大！要不然后悔死了，虽然是二手的也200呢！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

勇闯沙滩 数字大神 2019-9-30 09:05:37
小意外造成了小损失，简单一句【保险烧了，L7815击穿了】也不是很好修的，赞。
2019-9-30 09:05:37 回复
chen131578 数字精灵 2019-9-30 09:10:18
成本不高吗，就当练练手。
2019-9-30 09:10:18 回复
表述 数字精灵 2019-9-30 10:44:29
看来你需要备一些常用元件才是。
2019-9-30 10:44:29 回复
ff0000 数字梦想家 2019-9-30 12:13:21
焊上去那个贴片7815不仔细看都没看出来
2019-9-30 12:13:21 回复
tntzpq 数字梦想家 2019-9-30 12:30:36
板子上边沿放内侧固定就能拉开距离了
2019-9-30 12:30:36 回复
dgpower 数字梦想家 2019-9-30 12:58:18
看来我的二手双路升值了
2019-9-30 12:58:18 回复
atz123 数字王者 2019-9-30 17:25:41
还好损失不大，要不惨了！话就这旋钮的，真的会乱跳，不知数控的那种会不会好点？
2019-9-30 17:25:41 回复
ynqjzzh 数字梦想家 2019-9-30 20:19:06
正好练练手
2019-9-30 20:19:06 回复
喜欢就好 数字精灵 2020-10-27 00:11:55
谢谢分享维修经验！
2020-10-27 00:11:55 回复
