测试几款万用表的短接底数和小电阻测量情况

发表于：2020-8-25 20:39:35 9205
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: UT171A，UT61E，MS8218，ZT219，UT210E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 hc061218 于 2020-8-25 21:04 编辑

测试用表 如下：
华仪MS8218  四位半
优利德UT61E  四位半
众仪ZT219  四位半
汉研28II   四位半
优利德UT210E  三位半

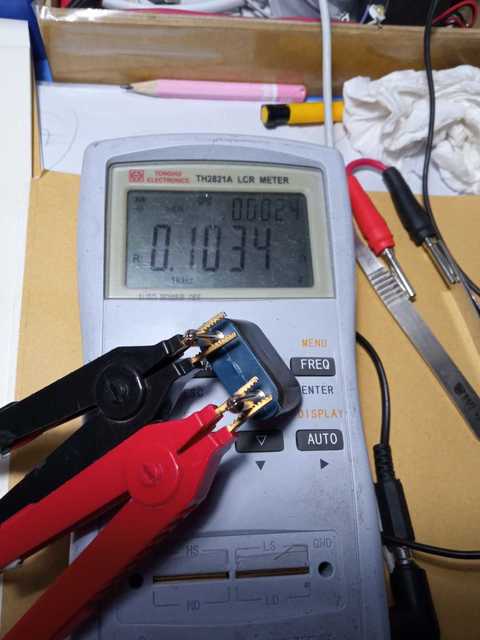

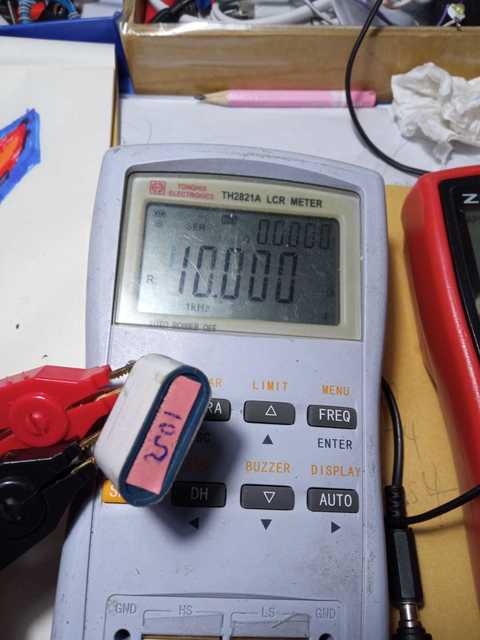

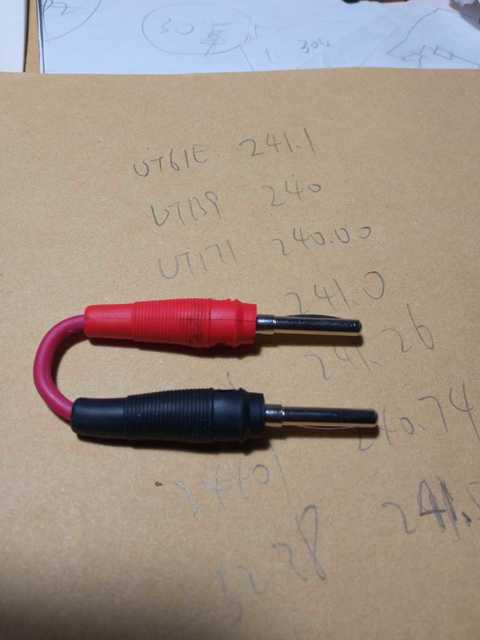

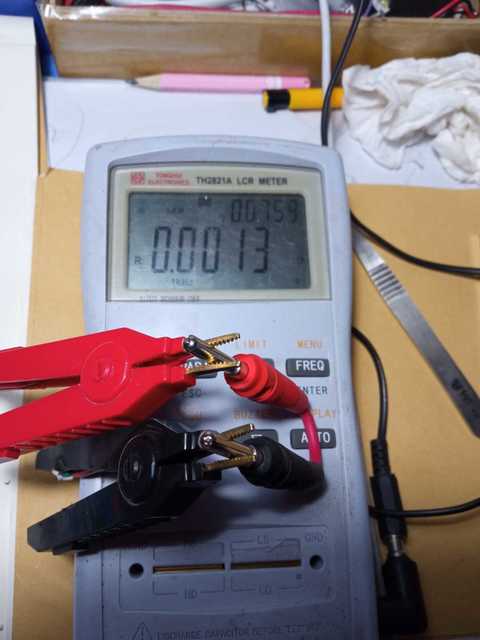

测试对象:0.103R贴片电阻，自制短接器（约1.3毫欧），10R线绕电阻。（用同惠TH2821A标定）

测试目的，各表短接底数，是否砍了底数，砍了多少底数！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

hc061218 楼主     数字王者 2020-8-25 20:43:15

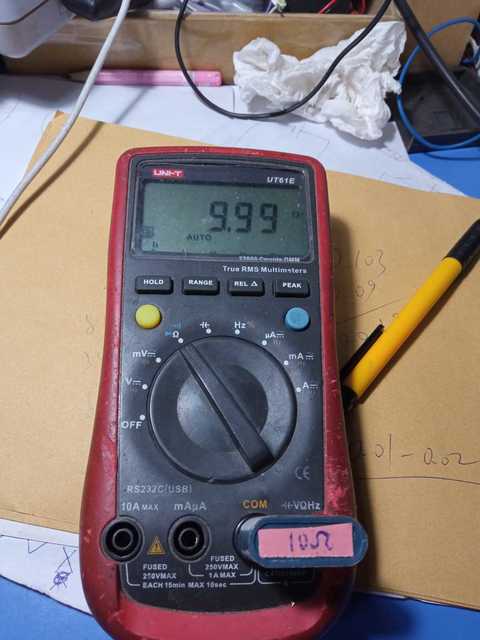

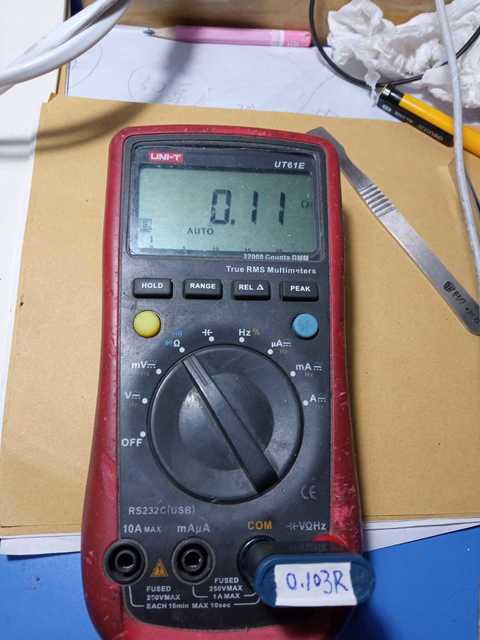

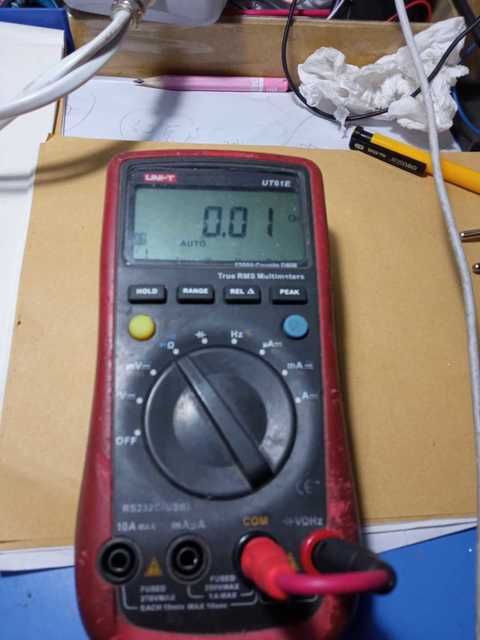

优利德UT61E测试结果：
短路器短接底数0.00/0.01R

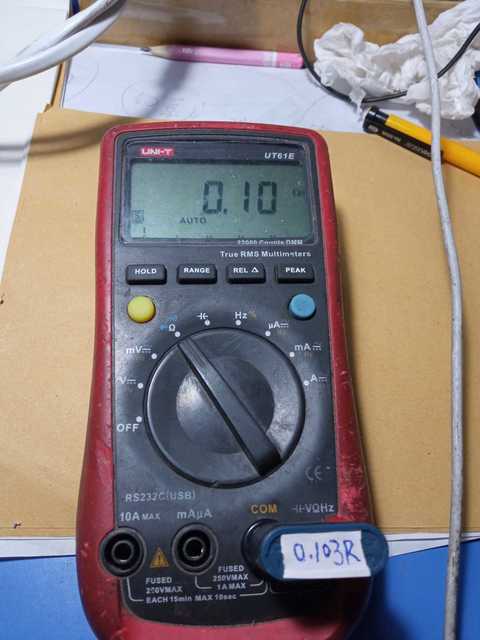

0.103R测试结果 0.10/0.11R

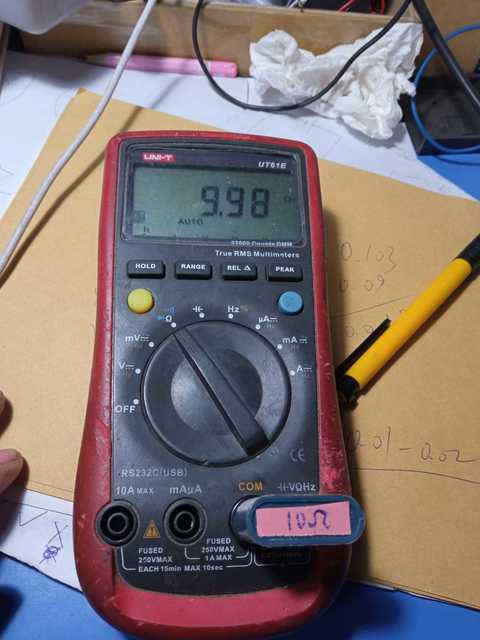

10R测试结果9.98/9.99R
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 20:43:15 回复
tiger20908 数字梦想家 2020-8-25 20:46:27
嘿嘿~~请教一下测量这个的目的是什么？
2020-8-25 20:46:27 回复

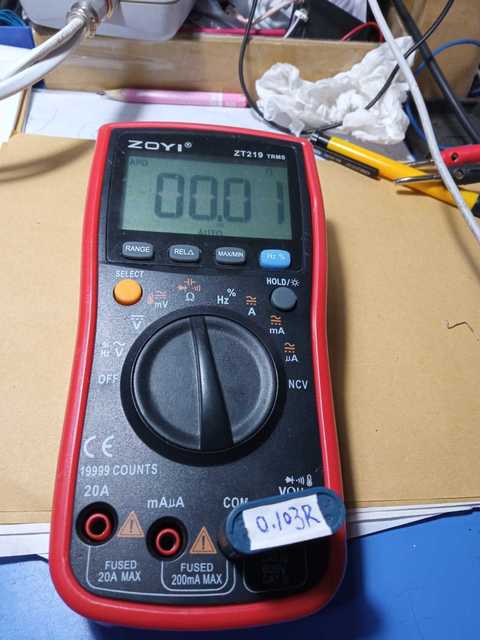

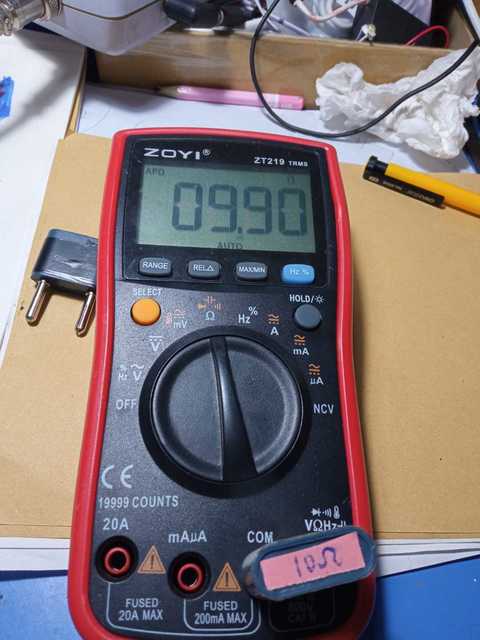

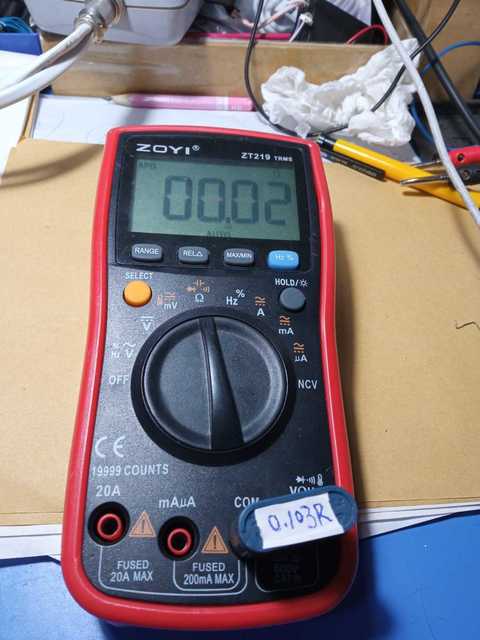

hc061218 楼主     数字王者 2020-8-25 20:49:18

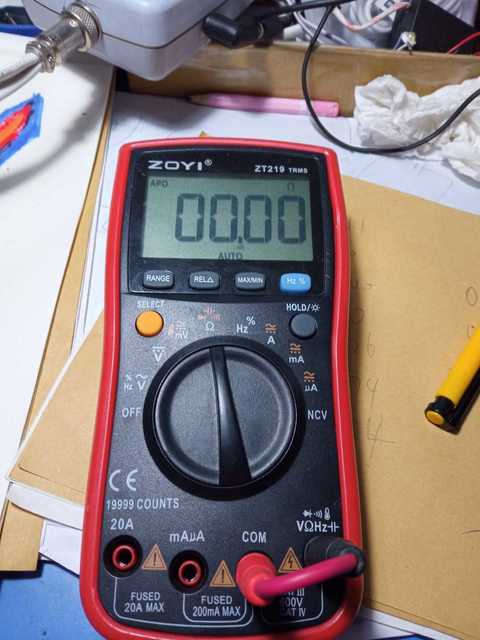

短路器短接底数00.00

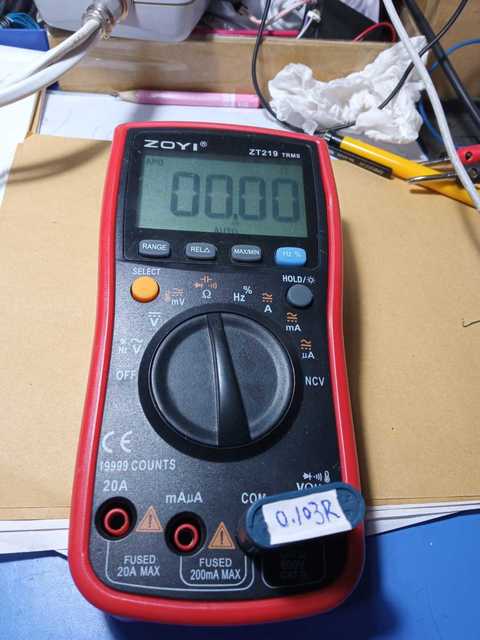

0.103R 测量结果0.00/0.01/0.02R（有点跳，个人觉得0.00是对的）
10R电阻测试结果 9.90R

估测我这只219砍了0.1R底数？可能每一个219情况都不同。
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 20:49:18 回复

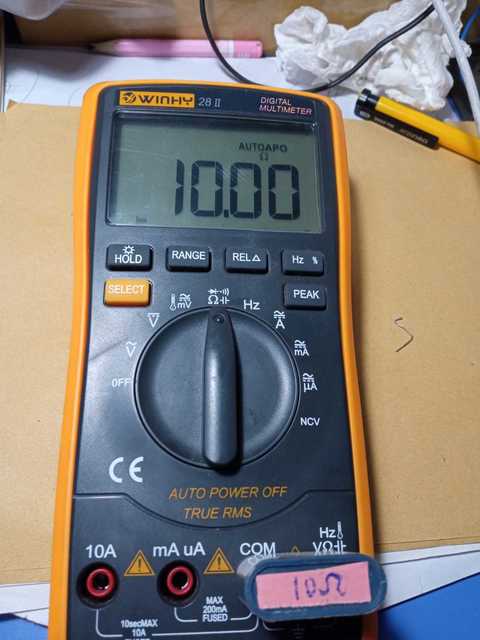

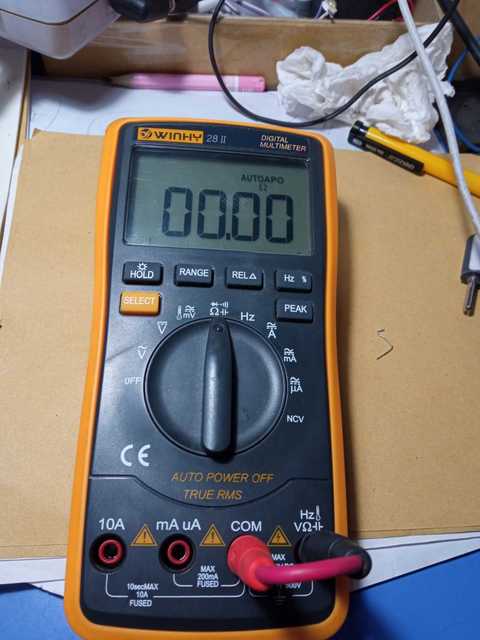

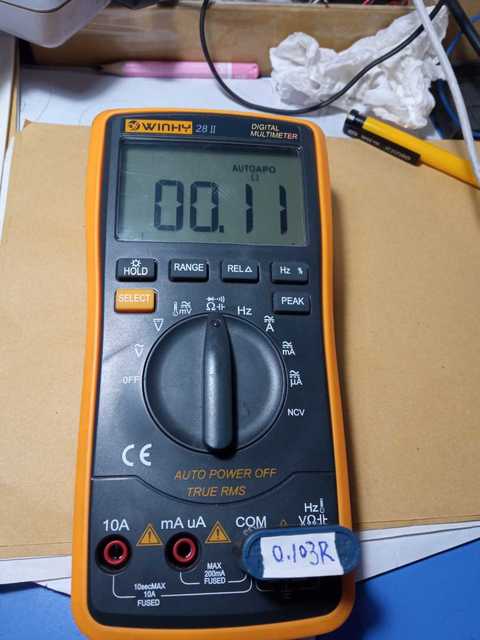

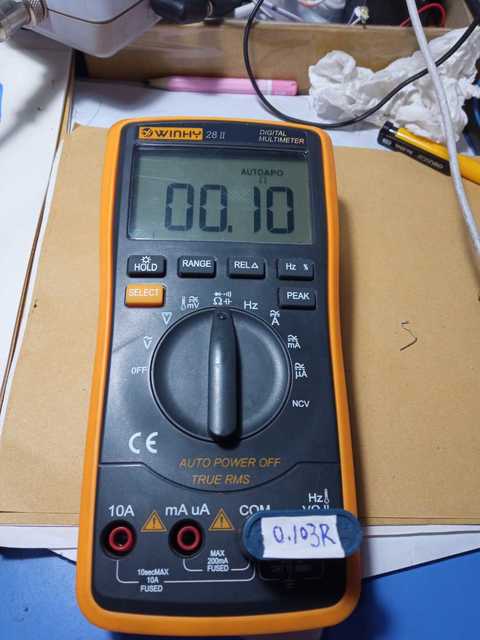

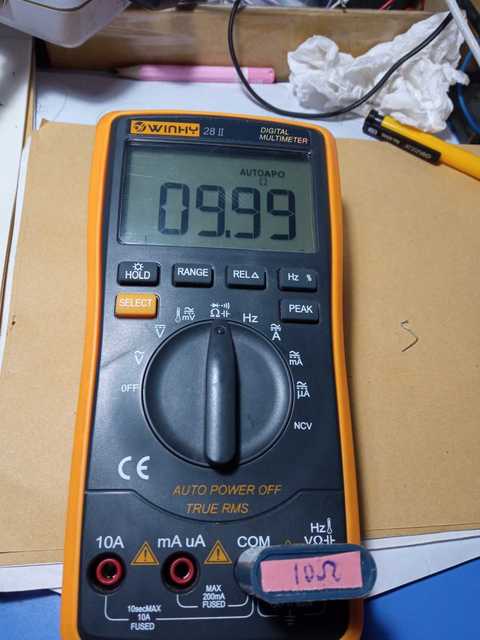

hc061218 楼主     数字王者 2020-8-25 20:52:24
短路器短接底数00.00
0.103R测试结果0.10/0.11
10R测试结果9.99/10.00

莫非我这个汉研28II正好完美的底数归零？
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 20:52:24 回复

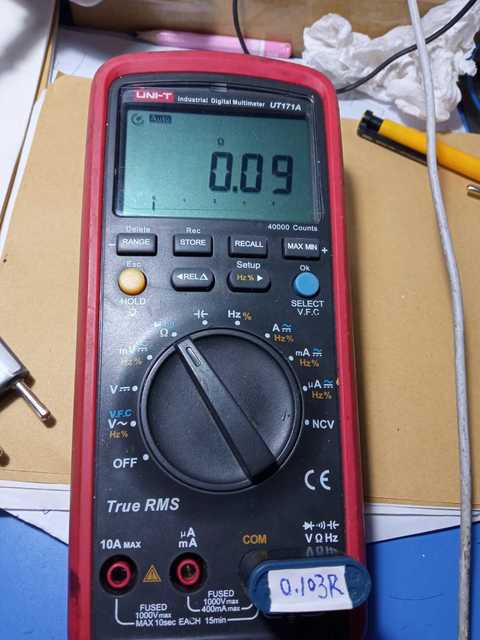

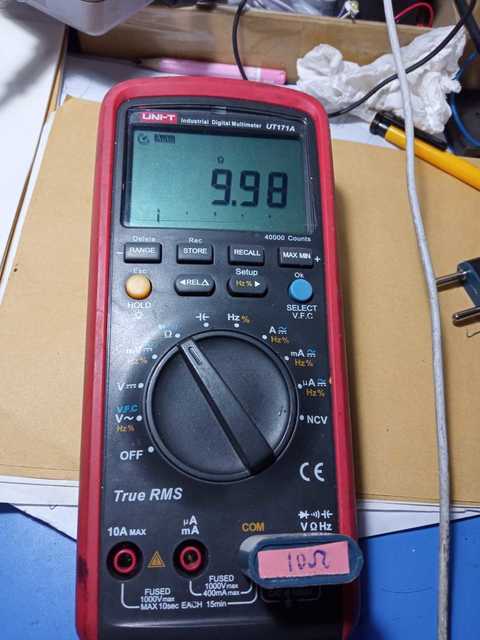

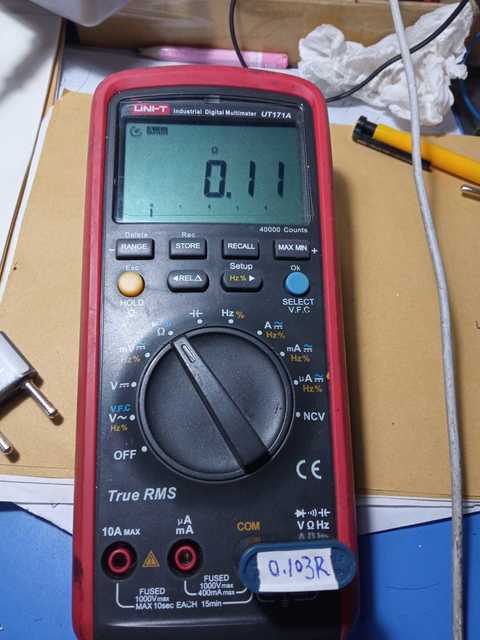

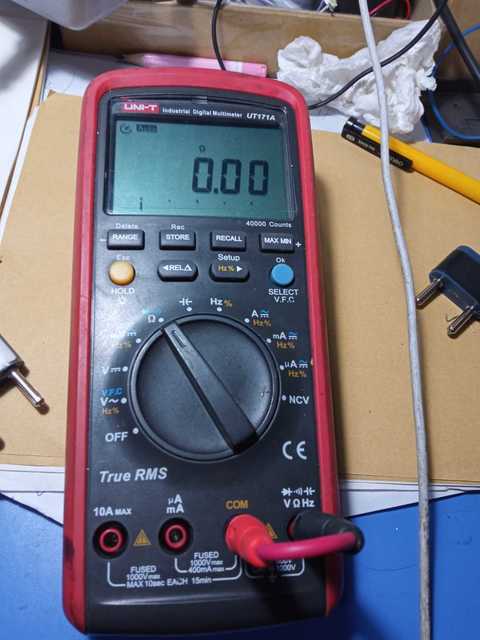

hc061218 楼主     数字王者 2020-8-25 20:54:59
短路器短接底数0.00

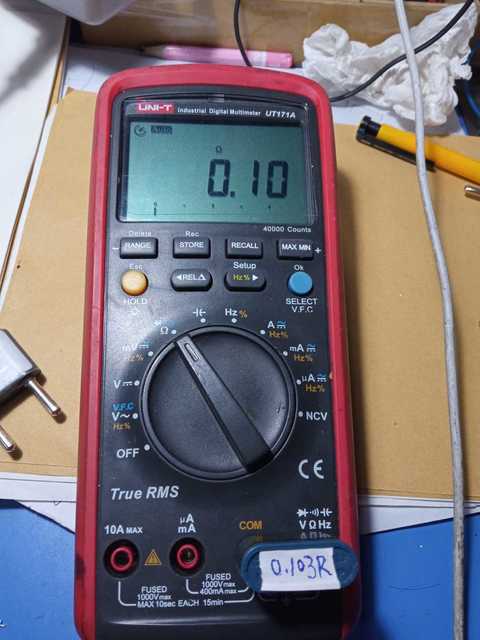

0.103R测试结果0.09/0.10/0.11
10R测试结果9.98

我的171A砍了0.01-0.02的底数？还是本身有测量误差？
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 20:54:59 回复

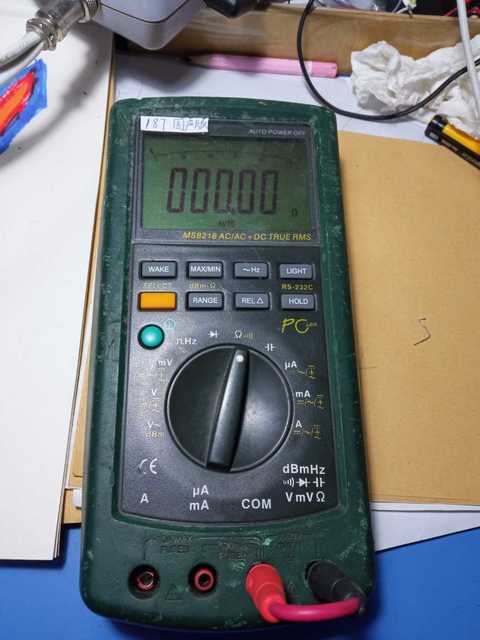

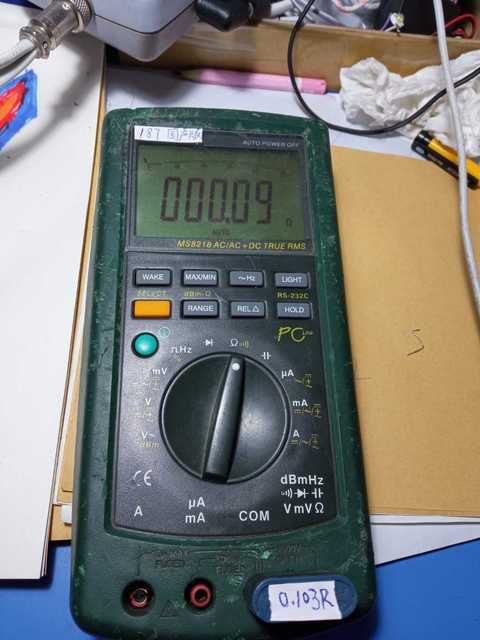

hc061218 楼主     数字王者 2020-8-25 20:59:17
短路器短接底数000.00
0.103R 测量结果0.09

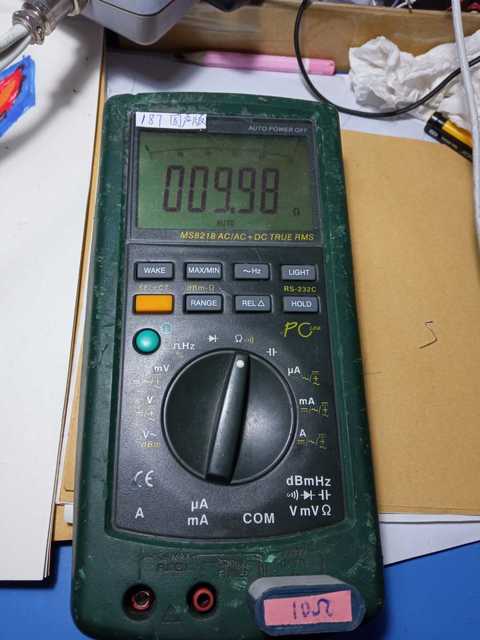

10R测量结果 9.98

华仪8218 砍了0.01-0.02底数？也可能是测量误差，或者零点校准问题！（此表好像支持零点校准）
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 20:59:17 回复
hc061218 楼主     数字王者 2020-8-25 21:02:50

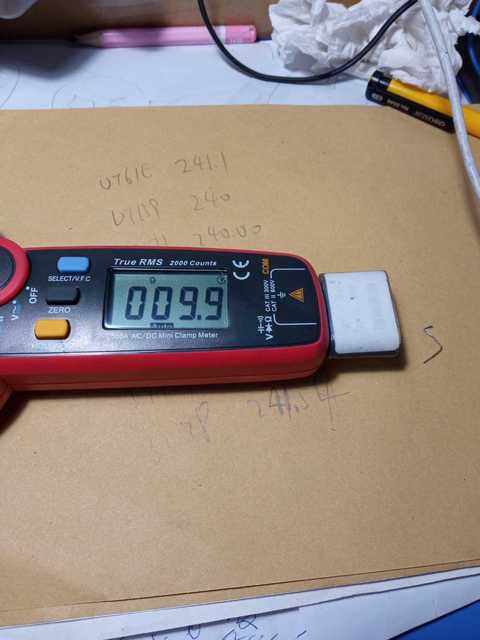

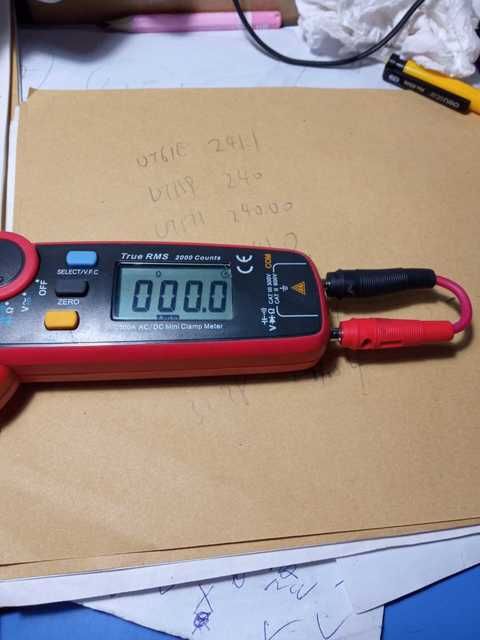

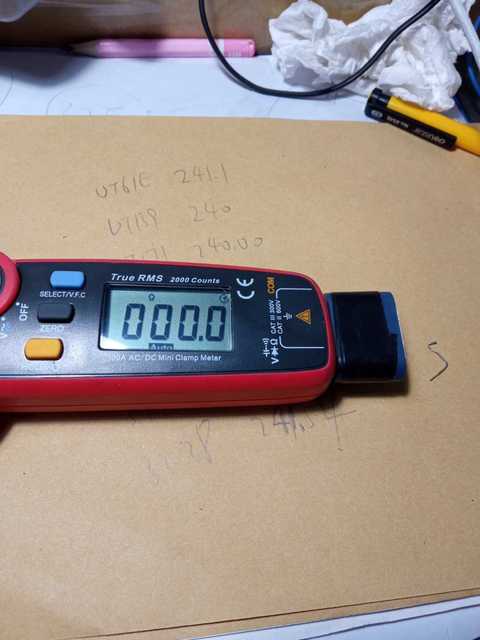

最后看看三位半的UT210E钳表
短路器短接底数000.0
0.103R  测量结果000.0
10R 测量结果9.9

砍了0.1的底数？
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 21:02:50 回复

点评

ksj197706
个人认为210e是显示分辨率问题不是砍尾数，我的0.18Ω的笔显示0.1--0.2之间跳动，更多时间是稳定显示0.2Ω
2020-8-25 22:22
hc061218 楼主     数字王者 2020-8-25 21:05:42
tiger20908 发表于 2020-8-25 20:46
嘿嘿~~请教一下测量这个的目的是什么？

看看底数情况，有没有砍掉底数之类的
2020-8-25 21:05:42 回复
hc061218 楼主     数字王者 2020-8-25 21:11:28

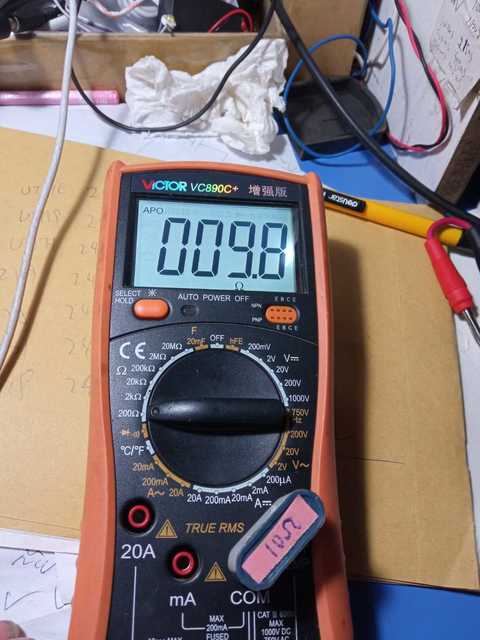

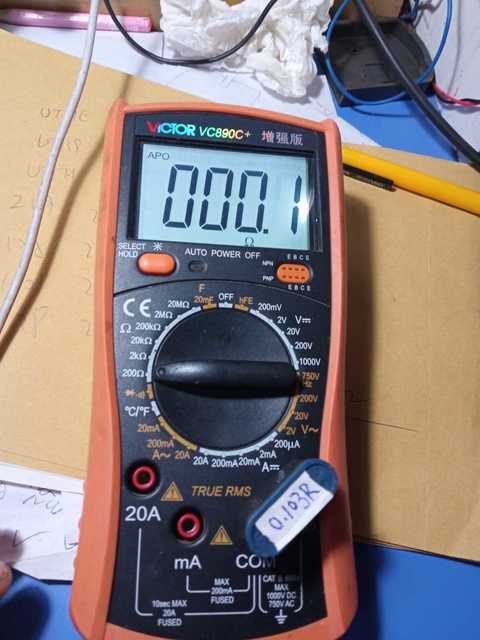

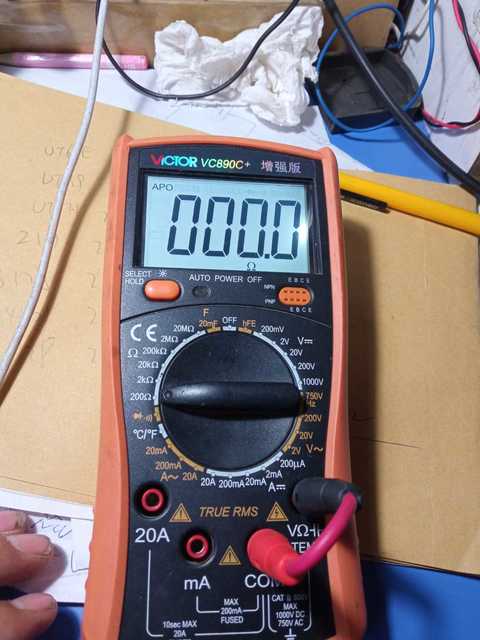

补充一个单片机版胜利890C+的
短路器短接底数0.0
0.103R测量结果0.1
10R测量结果9.8
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 21:11:28 回复
西林迷 数字精灵 2020-8-25 21:16:29
tiger20908 发表于 2020-8-25 20:46
嘿嘿~~请教一下测量这个的目的是什么？

强迫症三个字说明一切，别问我怎么知道的，我没事时候也这么玩
2020-8-25 21:16:29 回复
HD123 数字精灵 2020-8-25 21:21:26
不错！你的表都很好
2020-8-25 21:21:26 回复
西林迷 数字精灵 2020-8-25 21:22:39
我严重怀疑你的短接器有问题
我用买来那种，成品短接器，61e短接后0.00稳如狗，电桥测量忘记数字了，但是真的稳如狗，晚上回家测量下多少毫欧的

另外，图片中10欧电阻那种成品测试器，带灰色外壳那种，我买了10个，还在路上，手头有几个特价的塑料块电阻，准备塞里面，用环氧树脂，或者哥俩好灌胶，然后请论坛六位半大拿去标定
2020-8-25 21:22:39 回复
hc061218 楼主     数字王者 2020-8-25 21:46:42
西林迷 发表于 2020-8-25 21:22
我严重怀疑你的短接器有问题
我用买来那种，成品短接器，61e短接后0.00稳如狗，电桥测量忘记数字了，但是真 ...

抱歉，短路器没问题，是这只破61E最近不正常！有时候短接就0.00稳如狗！另外一只成色好的61E就很稳了  哈哈
2020-8-25 21:46:42 回复
hc061218 楼主     数字王者 2020-8-25 21:47:24

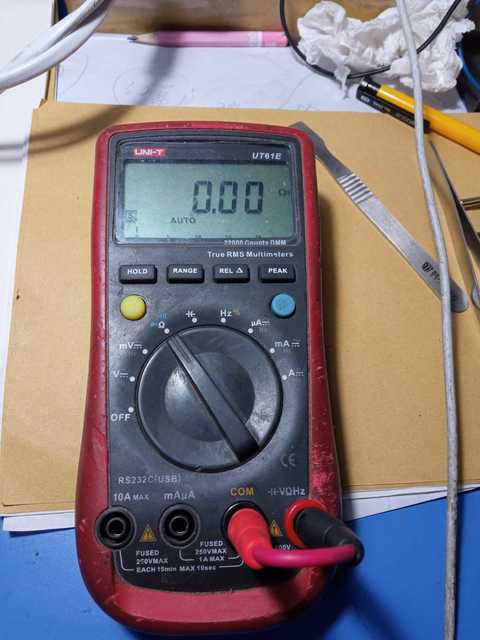

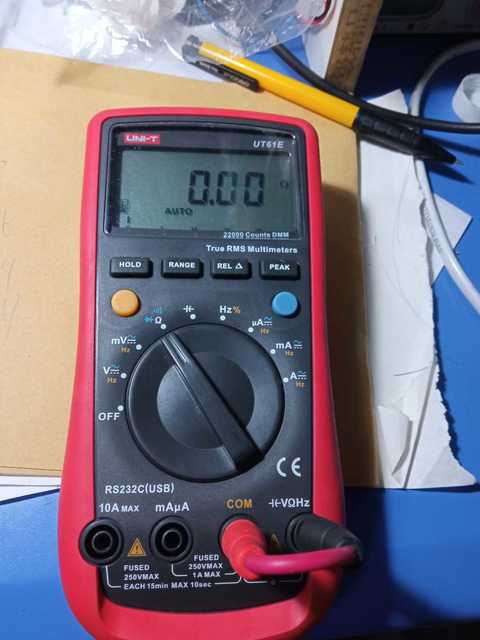

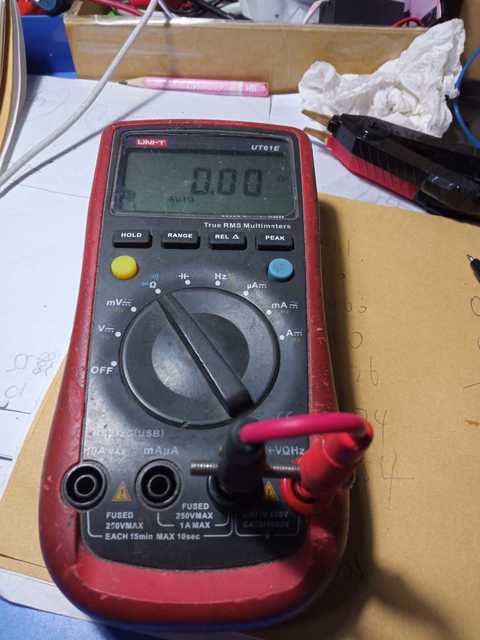

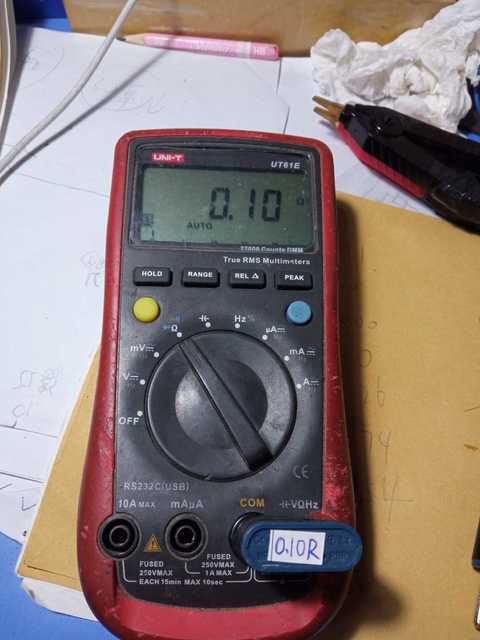

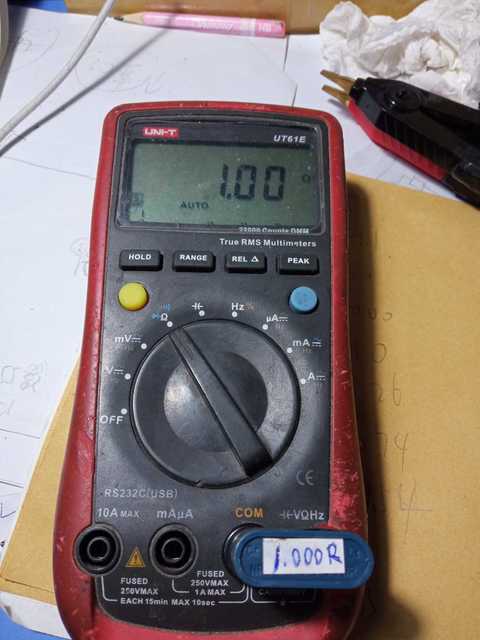

这只61E短接很稳
以下程序自动插入未在内容中添加的图片或附件
2020-8-25 21:47:24 回复
西林迷 数字精灵 2020-8-25 22:08:26
hc061218 发表于 2020-8-25 21:46
抱歉，短路器没问题，是这只破61E最近不正常！有时候短接就0.00稳如狗！另外一只成色好的61E就很稳了  哈 ...

那估计是受潮了吧？
或者附近有干扰？
2020-8-25 22:08:26 回复
ksj197706 数字大师 2020-8-25 22:31:19
万用表最小Ω档一般显示0.0 归不归0首先要有接近最小显示的阻值的表笔才能测试你的万用表，如100mΩ与1mΩ阻值的表笔测试下会有不同结果，如你用50mΩ的表笔去测试，都达不到显示要求的最小百mΩ数值，它肯定是显示归0状态，如你用150mΩ的表笔去测试，达到显示的最小数值了，就可以看万用表归不归0，
为了测试我专门找了一副红黑表笔共 180mΩ 的表笔及一个DIY的 1.5mΩ 短接头，测试不同的万用表状态



众仪c1，180mΩ笔短接，显示0.1Ω后大概1秒左右转0.0Ω，1.5mΩ笔短接直接0.0Ω
不知道是分辨率问题还是其他问题，结果不确定是软件归0还是其他问题归0


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图



ut210e，180mΩ笔短接，显示0.1--0.2之间来回跳动，更多的时候稳定到0.2,    1.5mΩ笔短接直接0.0Ω
结果非常明显这个表不自动归0，


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图



胜利3218+， 180mΩ笔短接，显示0.0Ω，，1.5mΩ笔短接后显示0.0Ω
结果也非常明显这个表自动归0，至于需要多大mΩ的短接才不归0需进一步测试。


登录/注册后可看大图


登录/注册后可看大图



福禄克189，俗称尾数不跳不稳没有底数的不叫福禄克 这句话还是有一定道理存在的，180mΩ笔短接显示，0.29Ω，明显比真实数值多100多mΩ， 1.5mΩ笔短接显示0.05Ω，
结果也明显不但不自动归0，短接也不归0，需要精确的小数值测试还是需要按相对值键后去测量，按相对值键后测量结果还是非常正确的，


登录/注册后可看大图


登录/注册后可看大图



2020-8-25 22:31:19 回复
hc061218 楼主     数字王者 2020-8-26 00:13:32
ksj197706 发表于 2020-8-25 22:31

189的底数有点大啊
2020-8-26 00:13:32 回复
hc061218 楼主     数字王者 2020-8-26 00:16:52

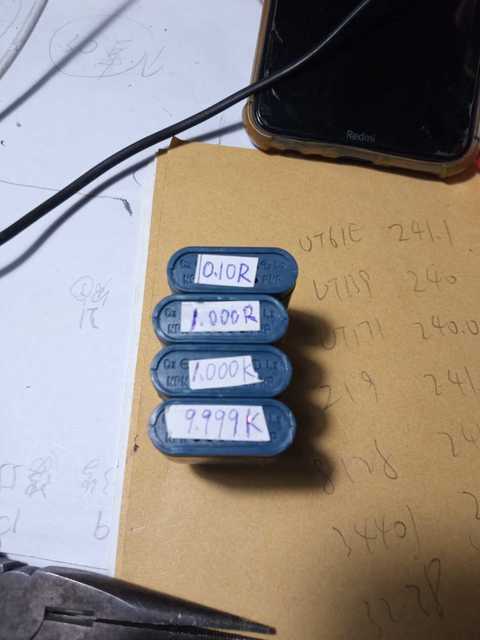

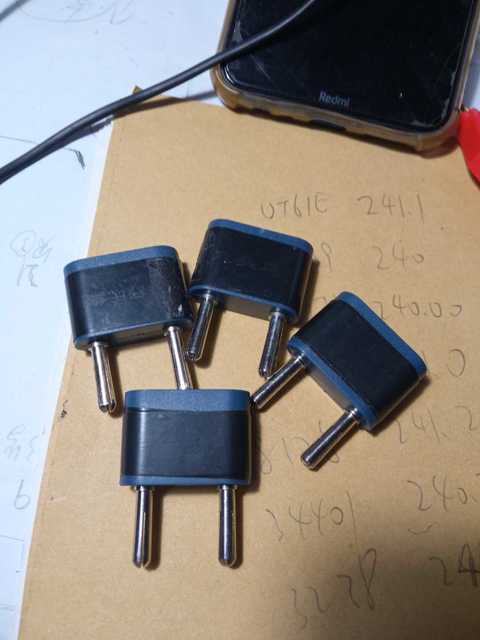

做了几个
以下程序自动插入未在内容中添加的图片或附件
2020-8-26 00:16:52 回复
ksj197706 数字大师 2020-8-26 09:03:00
hc061218 发表于 2020-8-26 00:13
189的底数有点大啊

多大才正常啊，见过别人大部分的187.189原装笔基本都是0.15Ω左右，短接头基本0.04左右，
2020-8-26 09:03:00 回复
