做了个1-10倍倍压整流电路3200V把UT61E烧了！

发表于：2020-2-8 18:07:15 10823
万用表
主题类别: 维修
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT61E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

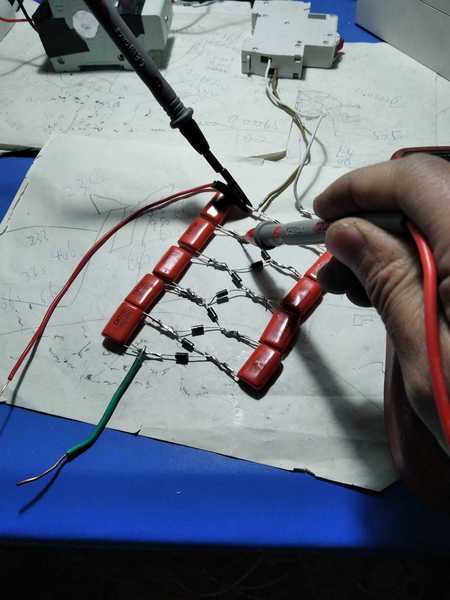

在家憋坏了，无聊，用电容和二极管做了个1-10倍的倍压整流电路，打算试试61E测高电压，由于没测几次，就捅了最高的3200V直接不显示了！所以，也没测出61E最高能测多高的电压，貌似1000V以上就不显示了，直接显示过量程报警！由于倍压电路打火后有点问题，不能正常升压！没法进一步验证了！
61E挂了，就得修，照例选择自己修，坚决不喜欢返厂，返厂就没得玩了！

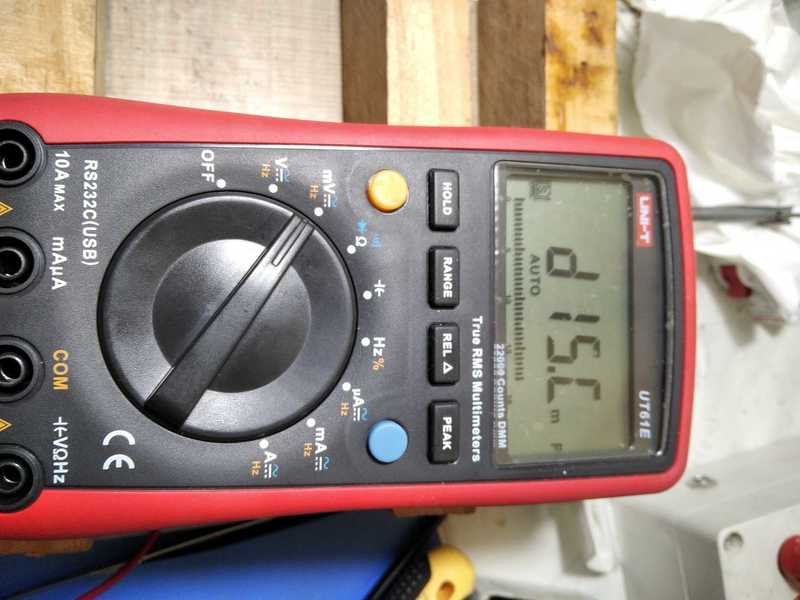

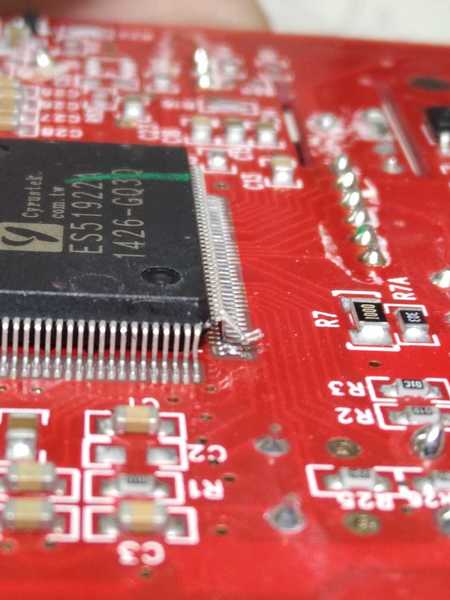

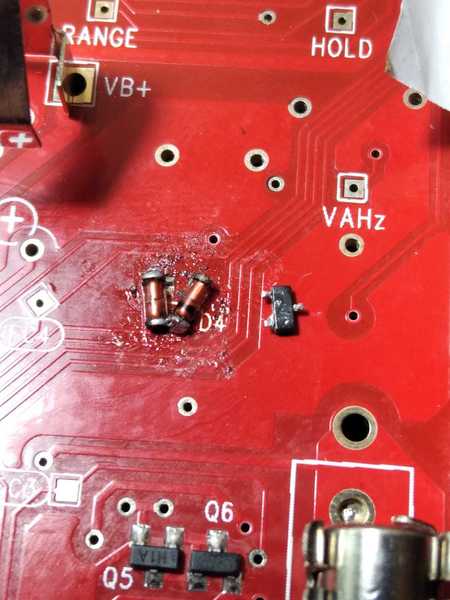

更换主控芯片，能开机了，但是，mV档显示为电容档，进一步检查发现D4二极管损坏，没有替换的，就用两个普通二极管代替！故障排除！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（28）

星星123 数字精灵 2020-2-8 18:27:44
应该派出炮灰表完成，表虽然修好，但不知对精度有多少影响
2020-2-8 18:27:44 回复
hc061218 楼主     数字王者 2020-2-8 18:51:24
星星123 发表于 2020-2-8 18:27
应该派出炮灰表完成，表虽然修好，但不知对精度有多少影响

这个没事，61E我能自己校准。  开始打算用炮灰表的，都让我直接上61E  ，我就直接上了！
2020-2-8 18:51:24 回复
hc061218 楼主     数字王者 2020-2-8 18:54:04

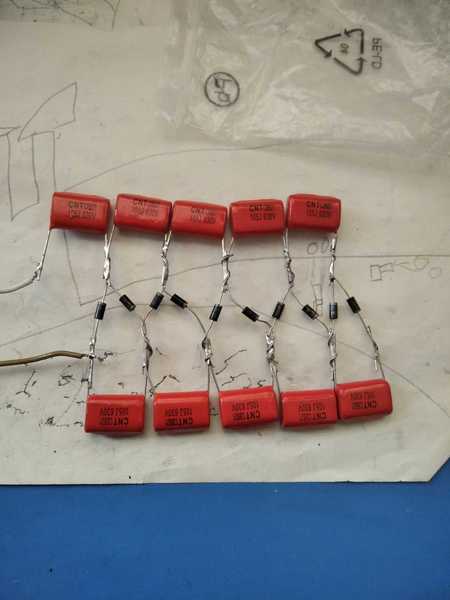

用最高电压，玩了一下打火，结果，现在这个倍压电路有问题，升压很不明显了，最高也就不到600V了，我把电路拆了，测量所有二极管正常，电容容量正常，会是什么原因呢？输出端打火，造成 电容耐压性能不行了？
以下程序自动插入未在内容中添加的图片或附件
2020-2-8 18:54:04 回复
wgh1027 数字大神 2020-2-8 21:43:31
主控芯片有得换还是不错嘛。
2020-2-8 21:43:31 回复
wgh1027 数字大神 2020-2-8 21:46:50
输出端打火有可能会把二极管击穿。
2020-2-8 21:46:50 回复
hc061218 楼主     数字王者 2020-2-8 23:20:18
经过一番检测，这个倍压电路确实是二极管有问题了，换了二极管就能正常升压了，但是二极管用万用表测试都正常，怀疑要么是劣质二极管，质量不达标，要么是输出短路损坏了二极管？导致漏电？
2020-2-8 23:20:18 回复
hc061218 楼主     数字王者 2020-2-8 23:22:03

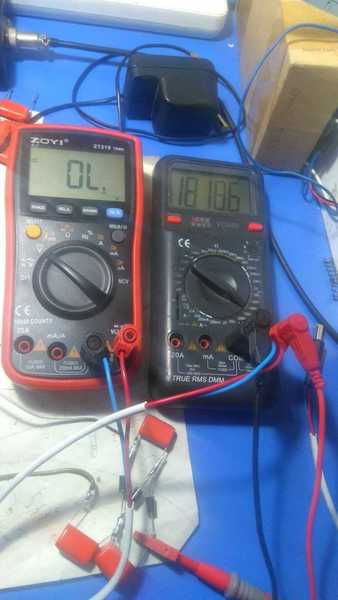

现在的中低端国产自动表都测不了1000V以上？  试了219和61E  都是1000V就过量程报警！ 7129就毫无压力！
以下程序自动插入未在内容中添加的图片或附件
2020-2-8 23:22:03 回复
hc061218 楼主     数字王者 2020-2-8 23:22:54
wgh1027 发表于 2020-2-8 21:43
主控芯片有得换还是不错嘛。

花100买的！  赔死了！
2020-2-8 23:22:54 回复
kyhwhb 数字大神 2020-2-9 07:47:41
测这类高压感觉先用指针表试，不过3kv也太高了
2020-2-9 07:47:41 回复
wgsd 数字大神 2020-2-9 08:13:34
hc061218 发表于 2020-2-8 23:22
花100买的！  赔死了！

不是无能为力，是7129没报警设置功能，219等关闭报警设置，应该能测试，但什么时候和多高电压报废就不知道了。
2020-2-9 08:13:34 回复
散淡021 数字大神 2020-2-9 08:13:49
能换主芯片还是不错的

我的139C也就是这方案的换主芯片没有程序等于0

UT30我不小心测了电蚊拍1500V， 到能正常显示， 再反复试了多次也没事

还是不建议直接测高压，要玩得买高压棒（数表也有），或自己表外串个100M的电阻。1G最好，那怕10M也比没有强
2020-2-9 08:13:49 回复
勇闯沙滩 数字大神 2020-2-9 08:24:59
这个倍压电路电流有多大？UT61E主控芯片这么贵，UT61E就玩它了。
2020-2-9 08:24:59 回复
hc061218 楼主     数字王者 2020-2-9 09:19:02
我只是不太明白，为啥3千伏就能烧表？是因为高压放电？
2020-2-9 09:19:02 回复
jsycwnw 数字大师 2020-2-9 10:54:34
谢谢分享！请教原配D4是什么型号
2020-2-9 10:54:34 回复
hc061218 楼主     数字王者 2020-2-9 14:17:04
jsycwnw 发表于 2020-2-9 10:54
谢谢分享！请教原配D4是什么型号

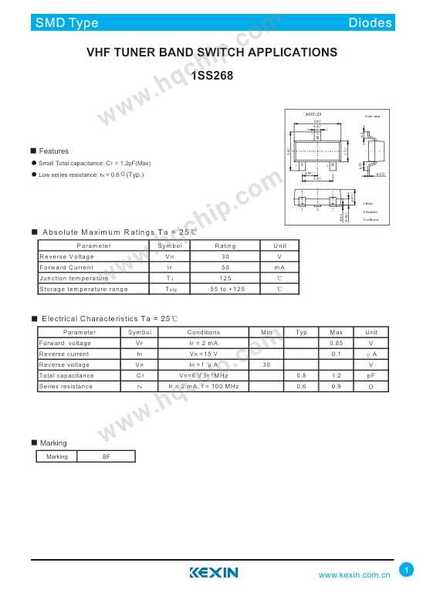

电路图上是1SS268
2020-2-9 14:17:04 回复
dgpower 数字梦想家 2020-2-9 18:02:58
hc061218 发表于 2020-2-8 23:20
经过一番检测，这个倍压电路确实是二极管有问题了，换了二极管就能正常升压了，但是二极管用万用表测试都正 ...

你用的是1N4007吗？最嘎哦耐压就是1000V
2020-2-9 18:02:58 回复
ekommade 数字大师 2020-2-10 00:07:23
hc061218 发表于 2020-2-8 18:54
用最高电压，玩了一下打火，结果，现在这个倍压电路有问题，升压很不明显了，最高也就不到600V了，我把电路 ...

挺好玩的！拿UT61E当白老鼠，要是我可舍不得
2020-2-10 00:07:23 回复
jsycwnw 数字大师 2020-2-10 08:53:38
hc061218 发表于 2020-2-9 14:17
电路图上是1SS268

谢谢回复！
2020-2-10 08:53:38 回复
wgh1027 数字大神 2020-2-10 13:58:17
hc061218 发表于 2020-2-9 14:17
电路图上是1SS268

2020-2-10 13:58:17 回复
