优利德UT61E 改造基准，排阻，积分电容，电位器效果试验

发表于：2019-10-12 07:29:22 10912
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT61E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

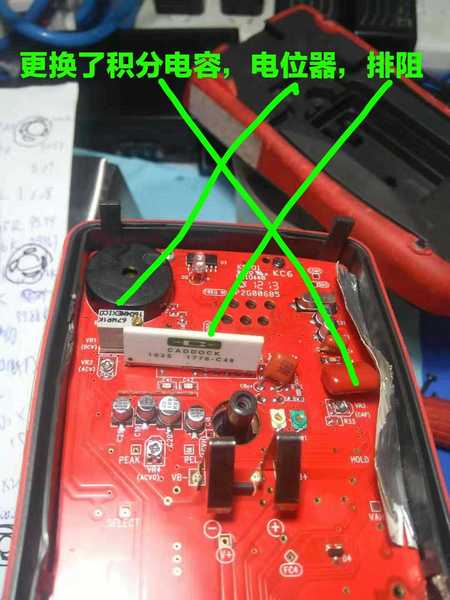

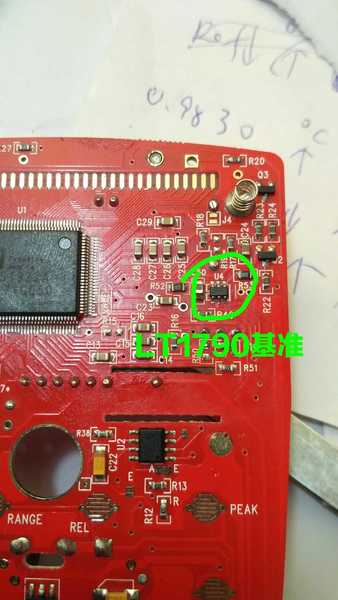

UT61E  加了外部基准LT1790，换了品质更好的积分电容(论坛推荐的一款)，换了BI的电位器，昨天又换了CADDOCK的精密排阻！

总结一下效果，换了基准和电位器后，61E的温漂方向反了，但温漂依旧存在，2-5度漂一个字！10度基本上漂2个字！(采取一些温漂互补的方法？一来麻烦，二来不觉得有太大作用，感觉各种因素都影响着温漂，一两个方面解决不了根本问题)

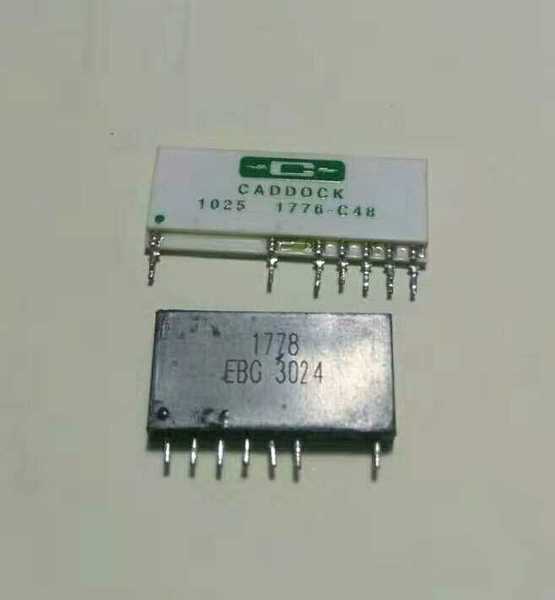

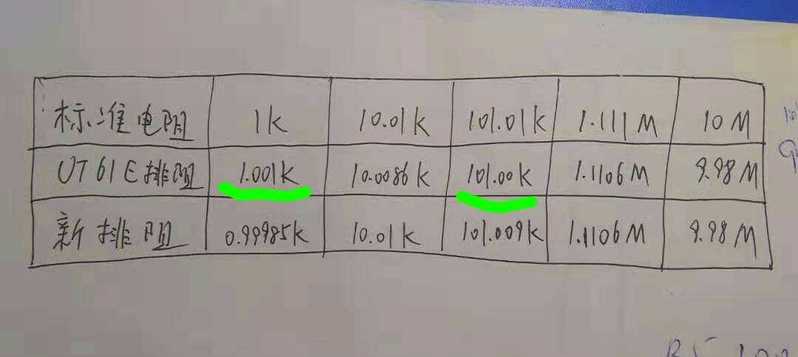

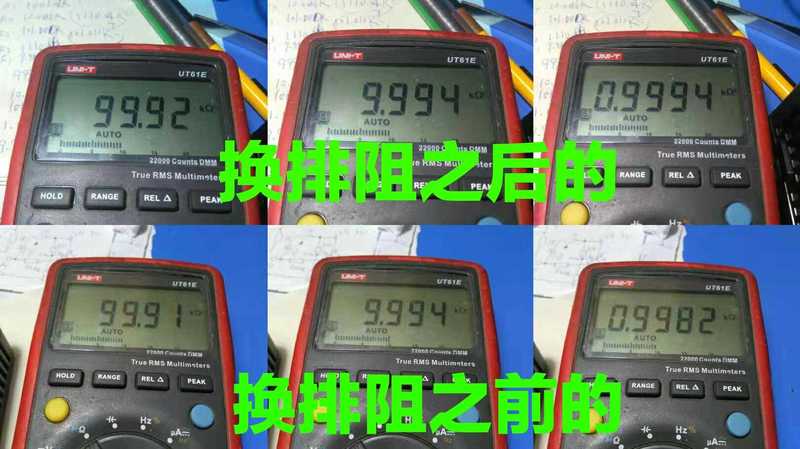

针对61E电阻档精度低于其它型号的四位半，昨天又换了精密排阻，结果也没多大用处，仅仅是22K量程精度提高了几个字！(当然，61E本身电阻档实际精度其实挺高了，至少远高于说明书规定的精度，只是略差于别的四位半)

所以，总结一下就是61E改造的实际意义不大！这表精度等方面已经很好了，在非单片机万用表里也算做到了极致，个人觉得没有多大改善空间了，完全没有折腾的必要！

实在想不出电阻档问题在哪里，会不会是所有分压电阻都并联了电容的原因？ 另外分压电阻上并联电容起什么作用？  滤波？还是跟交流响应速度有关？ 滤波的话，好像不是很合理，因为这些并联电容，有些甚至加了可调电容，需要精确调整容量，应该和滤波关系不大吧？


以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +5 仪表币 +20 收起 理由
43545 + 5 + 20 赞一个!其它论坛也是你发的

查看全部评分总评分 : 金钱 +5 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

wgh1027 数字大神 2019-10-12 07:42:44
两个基准并联温飘不就抵消了呗。
2019-10-12 07:42:44 回复
kyhwhb 数字大神 2019-10-12 07:49:09
真是没少下功夫！
2019-10-12 07:49:09 回复
aping365 数字大师 2019-10-12 08:02:19
锦上添花哦
2019-10-12 08:02:19 回复
aping365 数字大师 2019-10-12 08:03:21
楼主厉害了，佩服
2019-10-12 08:03:21 回复
418955673 数字小子 2019-10-12 08:55:54
直接抛弃UT61E，也做过尝试，没多大用。已经入手了DT4256
2019-10-12 08:55:54 回复
光速飞行 数字大神 2019-10-12 09:35:53
本帖最后由 光速飞行 于 2019-10-12 12:06 编辑

可以，消磨时间，有得玩，但作用不大，如果作用大，福禄克可以下岗了，我有个UT71E，怎么打磨都没用，最终还是要买289C，才是真的好表。
2019-10-12 09:35:53 回复
西林迷 数字精灵 2019-10-12 12:18:12
这个打磨成本高了
不过，确实多多少少差几个字，实用的情况下，可以忽略的
2019-10-12 12:18:12 回复
lv0712 数字斗士 2019-10-12 14:49:03
折腾表不如买更好的表。
2019-10-12 14:49:03 回复
hc061218 楼主     数字王者 2019-10-12 14:55:33
lv0712 发表于 2019-10-12 14:49
折腾表不如买更好的表。

好表只能看，不能玩！哈哈
2019-10-12 14:55:33 回复
人艰不拆 数字王者 2019-10-12 17:47:21
支持折腾，我们看热闹
2019-10-12 17:47:21 回复
勇闯沙滩 数字大神 2019-10-13 07:04:44
只有折腾才能充分了解研究61E的真实，后人也可乘凉。
2019-10-13 07:04:44 回复
白不分 数字大师 2019-10-13 07:13:40
谢谢分享
2019-10-13 07:13:40 回复
ynqjzzh 数字梦想家 2019-10-13 11:37:56
维修家电用，我不追求太高的精度
2019-10-13 11:37:56 回复
fslichong 数字王者 2019-10-13 22:58:02
从求精的角度来看，精神值得赞扬，从实用角度来看没必要去改
2019-10-13 22:58:02 回复
jltzmy 数字精灵 2019-10-19 09:42:36
我也有一块61E，曾经想折腾，一直没动手，后来想想折腾意义不大就算了
2019-10-19 09:42:36 回复
白不分 数字大师 2019-10-27 13:52:11
谢谢分享。
2019-10-27 13:52:11 回复
chen131578 数字精灵 2019-10-29 08:12:01
应该是方案的原因，就像二等的工匠你给他再好的材料也做出的东西也达不到一等工匠的水平。
2019-10-29 08:12:01 回复
chen131578 数字精灵 2019-10-29 08:14:01
并联的电容应该是提高频率响应的。
2019-10-29 08:14:01 回复
wgsd 数字大神 2019-10-29 08:29:49
chen131578 发表于 2019-10-29 08:14
并联的电容应该是提高频率响应的。

提供交流分压比的精度，减小分部电容的影响。
2019-10-29 08:29:49 回复
